Технология монтажа металлопластиковых труб своими руками: рассмотрим подробно

Схемы разводок для санузла и ванной

При сантехнических работах, проводимых в ванных комнатах и туалетах, могут применяться три схемы разводок металлопластиковых труб. Для частных домов наиболее рациональным является использование коллектора.

Эффективная коллекторная система

Надежный и практичный вариант, предполагающий подключение каждого объекта к центральной трубе через подводящую пару. Это позволяет крану регулировать или отключать водоподачу к каждому конкретному сантехустройству.


При параллельной разводке каждое сантехническое устройство оснащается собственной водопроводной линией и своим запорным краном. Все ветки выходят из одного устройства – коллектора

Все регулирующие приборы располагаются в компактном коллекторе, который помещается в специально отведенном для них пространстве (шкафу).

Подводящие трубы, имеющие минимум соединений, не требуют особого контроля, что позволяет производить прокладку скрытым способом. Недостатком этого варианта является достаточно высокая стоимость, поскольку для каждого подключения потребуется приобрести особый запорный кран. Поскольку такая система достаточно сложная, работы необходимо производить аккуратно и тщательно.


В коллекторной водопроводной разводке контрольные устройства и запорные приспособления устанавливаются на трубу, подающую воду в коллектор

Важное преимущество: в случае выхода из строя отдельного предмета (стиральной машины, смесителя) нет необходимости полностью отключать ванную от водоснабжения – достаточно просто выключить необходимый запорный кран

Последовательная система подсоединений

Такой вариант предполагает подключение каждого сантехпредмета к магистральной трубе при помощи отдельного тройника. Он больше подойдет для ванных с минимальным количеством объектов (стиральная машина, общий смеситель).


Последовательную разводку, схематично изображенную на рисунке, рекомендуется применять для помещений с небольшим количеством объектов, которые поочередно подсоединяются к трубам при помощи тройников

Последовательную схему можно реализовывать уже после завершения в комнате отделочных работ, применяя открытую систему укладки. Процесс сборки достаточно прост: труба прокладывается от одного предмета к другому, одновременно из тройника выводится подводящий элемент.

Этот вариант требует минимальных финансовых затрат. Следует учесть, что при большом количестве точек забора жидкости напора может не хватить, и система будет функционировать с затруднением или даже совсем выйдет из строя.

Система разводки с проходными розетками

Подсоединение сантехнических устройств происходит аналогично последовательному, но вместо тройников используются розетки. Эта схема обычно применяется лишь в индивидуальных домах, поскольку она требует прокладки труб большой длины, а также установки дополнительного насоса, который поможет обеспечить нужный напор воды.

При выполнении соединительных работах с металлопластиковыми трубами следует учесть несколько важных нюансов:

При разработке конструкции желательно предусмотреть минимум соединений.
Важно применять трубу и соединительные муфты, сделанные из одного и того же материала.
Для трубопровода лучше использовать теплоизоляцию, позволяющую предотвратить оседание конденсата.
Необходимо предусмотреть свободный доступ к приборам учета, фильтрам, разъемным соединениям.

Соблюдение правил позволит создать надежную систему, способную прослужить много лет.

Монтаж металлопластиковых труб

Монтаж металлополимерных изделий выполняется с помощью двух видов фитингов — компрессионных (резьбовых) и прессовых, для их соединения не используется высокотемпературная сварка, поскольку качественно спаять между собой можно лишь композитные трубы.

Основным преимуществом фитинговых соединения является предельно быстрый и простой в исполнении монтаж, для реализации которого не требуются специальные навыки. Также отметим, что посредством фитингов металлопластиковые трубы можно соединять с другими видами, в том числе со стальными, медными и нержавеющими.

Монтаж с помощью компрессионных фитингов

Компрессионный фитинг позволяет сделать разборное соединение, при необходимости подлежащее демонтажу, ввиду чего его стоимость выше, чем у прессового аналога. Конструкция компрессионного фитинга состоит из трех частей:

  • штуцера (металлического либо латунного корпуса);
  • обжимного кольца;
  • накидной гайки.

Для установки данного фитинга не требуется специальный инструмент — накидная гайка фитинга имеет резьбу, что позволяет затянуть ее с помощью универсального гаечного ключа либо рожнового ключа соответствующих размеров.

Компрессионные фитинги выпускаются в обширном ассортименте типоразмеров, вы можете приобрести уголки, переходники, тройники, крестовины и водоразетки (прямые муфты).

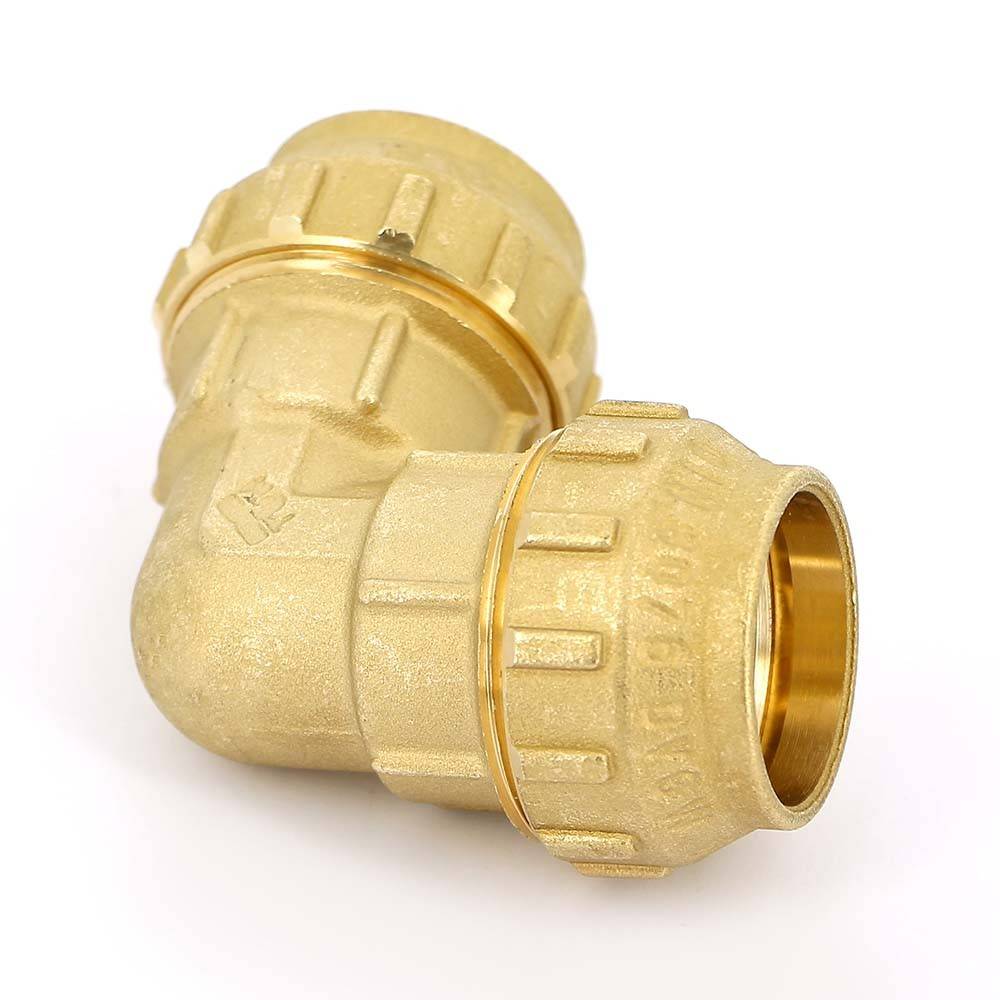

Компрессионный фитинг

Отметим, что компрессионным фитингам нужен периодический ремонт и обслуживание, поскольку из-за склонности металлопластика к линейному расширению в местах стыковки отдельных частей трубопровода могут появляться протечки, которые устраняются подтяжкой фитинга. Это накладывает ограничение на возможность скрытого монтажа трубопроводов, предусматривающего бетонирование труб внутри стен и половых перекрытий.

Для соединения сегментов с помощью компрессионных фитингов вам потребуется инструмент:

  • ножницы для полимерных труб (можно заменить ножовкой по металлу либо болгаркой);
  • мелкозернистая наждачная бумага, напильник;
  • калибратор.

Монтаж металлопластиковых труб своими руками выполняется по следующей инструкции:

  1. Труба распрямляется, вымеривается и отмечается требуемое место среза.
  2. По предварительной разметке труба обрезается под прямым углом.
  3. С торцевой части среза с помощью напильника либо наждачки удаляются заусеницы, затем изделию придается округлая форма посредством калибратора;
  4. На сегмент одевается накидная гайка и обжимное кольцо, которое размещается на расстоянии 1 см от среза.
  5. Труба одевается на штуцер фитинга, после чего вручную закручивается накидная гайка. Когда ход гайки замедляется, она дотягивается с помощью рожковых ключей на 3-4 оборота.

При затяжке фитинга важно не переусердствовать — после сборки система проверяется на течь и, при необходимости, дотягиваются проблемные соединения

Монтаж с помощью прессовых фитингов

Пресс-фитинги дают неразъемное соединение, которому не требуется ремонт и обслуживание, что позволяет выполнять скрытую укладку трубопроводов. Такие фитинги выдерживают давление в 10 Бар, а срок их службы доходит до 30 лет.

Для соединения металлопластиковых труб с помощью прессовых фитингов, помимо трубореза, калибровщика и наждачной бумаги вам потребуются пресс-клещи. Это инструмент, посредством которого выполняется обжатие гильзы фитинга вокруг трубы. Стоимость пресс-клещей варьируется в пределах 1-3 тысяч рублей, инструмент представлен в ассортименте всех компаний, реализующих металлополимерные изделия.

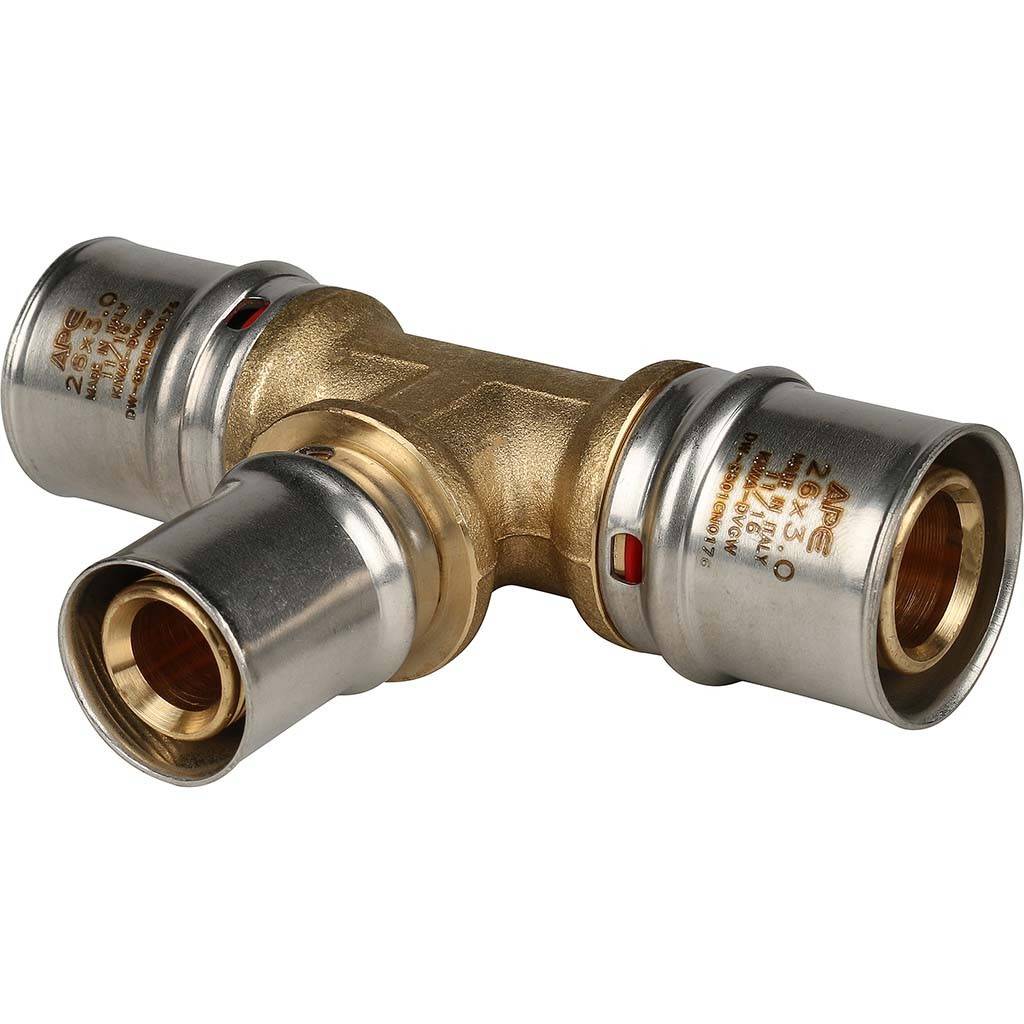

Пресс-фитинг

Технология монтажа металлопластиковых трубопроводов следующая:

  1. Труба размечается и нарезается под прямым углом на участки требуемой длины.
  2. Посредством развертки либо наждачной бумаги место среза очищается от заусениц.
  3. Калибратором устраняется овальность, возникшая при нарезке.
  4. Сегмент до упора вставляется в фитинг так, чтобы он размещался между штуцером и обжимной гильзой.
  5. С помощью пресс-клещей гильза обжимается до характерного щелчка инструмента. Если обжатие выполнено правильно, на поверхности гильзы образуются два одинаковых по размеру кольца.

Существуют фитинги, в которых обжимная гильза и штуцер идут отдельно. В таком случае вам потребуется сначала одеть на трубу гильзу, после чего зафиксировать ее на штуцере, сдвинуть гильзу в крайнее положение и обжать клещами.

Технология монтажа

разновидности фитингов

При монтаже водопровода из металлопластиковых труб, не обойтись без дополнительных материалов и инструментов.

Инструменты, которые могут понадобиться при работе:

  • труборез или ножовка по металлу;
  • калибратор;
  • рулетка;
  • гаечные ключи;
  • клещи или пресс (при использовании пресс-фитингов);

Из материалов в первую очередь следует приобрести фитинги и клипсы для фиксации трубы к полу или стене.

Фитинг – это соединительная часть трубопровода, применяемая при монтаже водопровода, используется для разветвления, перехода на другой диаметр, а также служит для соединения разнородных по материалу труб. Назначение фитинга зависит от его исполнения. Если необходимо соединить металлопластиковую трубу с краном или металлической трубой, то выбирается фитинг системы цанга-резьба. Если между собой, то используется система цанга-цанга.

Кроме цанговых фитингов, существуют конструкции с обжимным механизмом, которая фиксирует металлопластиковую трубу посредством кругового обжима трубы специальными клещами или прессом. Этот вариант более надёжен в эксплуатации, монтаж занимает меньше времени, но и стоимость работ значительно возрастает, прежде всего, из-за необходимости приобретения специального инструмента.

Ремонт

Металлопластиковые фитинговые соединения канализационных труб периодически нуждаются в ремонте. Даже если Вы проделали все операции правильно, через несколько лет соединения могут ослабнуть от воздействия разницы температур, давления, просто от времени.

Поскольку сама труба монолитна, значит, ремонт металлопластиковых труб производится в местах их соединения – фитингах.

Устройство фитинга

Самое первое, что нужно сделать, просто подтянуть место соединения. Делать это нужно аккуратно. Если течь не перестает, тогда придется разобрать соединение.

Возможные причины протечки:

  1. Повреждены резиновые уплотнительные кольца. Их необходимо заменить.
  2. Не ровный срез у трубы. Выровняйте и откалибруйте срез.
  3. Лопнул латунный корпус фитинга. Замените фитинг целиком.

Стоит сказать, что металлопластиковые трубы выпускают не только для горячего и холодного водоснабжения. Также есть трубы для отопления и канализации. Эти виды металлопластиковых труб отличаются тем, что содержат внутри не пищевой полиэтилен, а технический пластик. Поэтому и стоимость такой трубы гораздо ниже.

Если Вы все же хотите сделать трубопровод не обслуживаемым, тогда необходимо использовать не компрессионный фитинг, рассмотренный нами в статье, а пресс-фитинг.

Такая сборка трубопровода подразумевает создание неразборных соединений трубы с помощью специальных пресс-машин. Покупать это дорогостоящее оборудование раби монтажа нескольких метров трубы не имеет смысла, поэтому лучше воспользоваться в таком случае услугами профессионалов. И можно заливать трубу с бетон.  В этом случае вопрос «как отремонтировать металлопластиковую трубу» отпадает сам собой.

Выбор финишного покрытия

Лучшим напольным покрытием для системы «теплый пол» является керамическая плитка (или керамогранит). Она обладает достаточной прочностью и при нагревании не выделяет вредных веществ. Единственный минус керамики – холодность на ощупь – пропадает, поэтому сочетание теплый пол/плитка идеально для кухни, санузла или балкона.

Один из вариантов монтажа водяного теплого пола, выполненного по стандартной схеме: на основание кладут слои гидро- и теплоизоляции, сверху на металлической сетке фиксируют трубы, которые заливают бетонным раствором.Конструкция мокрого теплого пола с указанием всех слоев, возможных видов материала и размеров.

Финишным покрытием может быть керамогранит или керамическая плитка, а также линолеум, ламинат или ковролин со специальной маркировкой.

Трубы с поперечной прошивкой PE-Xa марки Rehau отличаются оптимальной гибкостью. Для простоты монтажа изделия оснащены аксиальными фитингами. Максимальная плотность, эффект памяти и фитинги с надвижными кольцами – отличные характеристики для использования их в системах теплых полов.

Для удобства обслуживания и дополнительной защиты коллекторно-смесительный узел помещают в шкаф, расположенный в доступном месте. Его можно замаскировать в нише, встроенном шкафу или гардеробной, а также оставить в открытом виде.

Два способа укладки контура: «змейка» — простая, но имеющая заметную разницу температуры в начале и конце контура; «улитка» — более сложная в монтаже, но она позволяет уложить нагревательный контур с минимальным шагом и решить проблему недостаточной гибкости труб..

На графике, актуальном для системы со стяжкой 70 мм и плиточным покрытием, продемонстрирована зависимость плотности теплового потока от средней температуры теплоносителя. Сплошные линии – это трубы диаметром 16 мм, пунктирные линии – 20 мм (+)Схема монтажа по грунту (снизу вверх): грунтовое основание (150-200 мм); щебень (80-100 мм), песок (50 мм); черновая стяжка для выравнивания; гидроизоляция (полиэтиленовая пленка), утеплитель (экструдированный пенополистирол 50-70 мм); чистовая стяжка с армированием и трубами.

Экструдированный пенополистирол продается в виде плит (размеры – 60 см х 125 см и 50 см х 100 см) с боковыми пазами для облегчения процесса монтажа. Толщина может быть различной – от 2 см до 10 см.

Стандартные размеры профильных матов пенополистирола высокой плотности – 50 см х 100 см и 60 см х 120 см, толщина – от 1 до 3 см. Цена – от 270 руб. до 600 руб. за 1 м²Гарпун-скобы монтируют на всем протяжении трубопровода, с интервалом 4-5 см (на поворотах – до 10 см). Примерный расчет: на каждые 100 м магистрали – 250 скоб.

Для фиксации тарельчатых дюбелей необходимо применять перфоратор с длинным сверлом и молоток. При укладке утеплителя в два яруса дюбели используются для крепления сразу обоих слоев, для сооружения верхнего слоя применяется материал с повышенной жесткостью.

Перед укладкой трубы отрезки, ведущие до контура, помещают в теплоизоляционную «рубашку», чтобы сохранить тепло. В контуре (в слое утеплителя) труба находится без дополнительной теплоизоляции, а на выходе снова помещается в гофру.

Дешевая замена демпферной ленты – обыкновенный пенопласт, нарезанный узкими полосами шириной 10-15 см и толщиной 1-2 см. Его фиксируют к стене с помощью жидких гвоздей, клея или монтажной пены.

Правильно сформированный «пирог»: трубы уложены на теплоизоляцию, а сверху защищены армирующей сеткой, которая увеличивает прочность стяжки и придает стабильность конструкции.

Не забывайте, что заливка раствора будет производиться по трубам, находящимся под давлением.

Рабочее давление необходимо стабилизировать, например, привести к показателю 2 бара (норма – от 1 до 3 бар)Плитка будет укладываться на заранее подготовленное основание – выровненную бетонную стяжку, поэтому для фиксации достаточно тонкого слоя плиточного клея

Если вы запланировали украсить интерьер практичным линолеумом или красивым ковролином, то при выборе покрытий обязательно обращайте внимание на маркировку: изделия, предназначенные для теплого пола, помечены соответствующим знаком

#2: Подготовка основания для «пирога»

Если пол представляет собой ровную бетонную плиту, то специальная подготовка основания не нужна. В этом случае толщина «пирога» будет минимальной – около 80 мм. Сложнее всего произвести укладку по грунту, которая требует тщательного выравнивания и максимального утепления.

Толщина теплоизоляции зависит от климатических условий региона и расположения системы. Если она находится на втором этаже или над подвалом, слой утеплителя может быть минимальным – до 30 мм. Главная функция теплоизоляционной защиты – минимизация теплопотерь путем направления тепла вверх.

Всегда ли нужна черновая стяжка? Если слои грунта, щебня и песка утрамбованы достаточно плотно, а в качестве утеплителя используется пенополистирол, необходимость в ней отпадает.

Опрессовка системы водопровода

Когда монтаж водопровода из металлопластиковых труб завершен, необходимо проверить его на наличие утечек с помощью процесса опрессовки:

  1.  Нужно перекрыть заполненный водой тестируемый участок для его герметизации (с помощью кранов/вентилей).
  2.  Подключить к патрубку подключения одного из кранов насос (для домашней системы водоснабжения подойдет ручной, маломощный).
  3.  С помощью насоса-опрессовщика закачать внутрь выделенного участка воду под давлением большим, чем расчетное рабочее, затем отключить насос, зафиксировать показания манометра.
  4.  Систему выдерживать под давлением некоторое время — не меньше получаса.
  5.  Затем сравнивают текущие показания манометра с первоначальным значением. Если две величины различны — что-то пошло не так, имеется протечка.


Насос для опрессовки труб

Если у вас открытая прокладка, проблемный участок удастся обнаружить визуально. После устранения неисправности придется повторно провести опрессовку.

Маркировка

На внешней стороне труб обязательно присутствуют надписи. Чтобы сделать правильный выбор, нужно разбираться, что они обозначают. Не все виды труб подходят для реализации определенной задачи. Маркировку наносит производитель. В металлопластиковых изделиях материалы наружного и внутреннего слоя могут различаться.

Какие встречаются обозначения:

  1. PE — R . Обозначает, что для изготовления внутреннего и наружного слоев использовался полиэтилен.
  2. PP — R . Материал изготовления — полипропилен.
  3. PE — X . В составе присутствует сшитый полиэтилен. Встречается и другая маркировка, свидетельствующая о способе сшивки материала.
  4. PE — RT . Изготавливается из термостойкого полиэтилена.

После этих обозначений указывается диаметр и толщина трубки. Еще одна маркировка, которую можно встретить — PN, которая говорит о номинальном давлении, которое выдерживает изделие. Единицей измерения обычно выступают бары. Дополнительно обозначаются максимальная температура и тип допустимого теплоносителя.

Как правильно изогнуть металлопластиковую трубу?

Достоинством металлопластиковых труб помимо прочего является возможность согнуть их в нужном месте. Это помогает сократить количество используемых фитингов. Такая особенность используется при необходимости сделать поворот и обустройстве теплых полов. Согнуть металлопластиковую трубу можно 4 способами:

Вариант #1 — сгибание труб руками

Этот метод требует наличия ловких рук. Чтобы узнать, как согнуть трубу без каких-либо приспособлений посмотрите видео инструкцию:

Вариант #2 — пружина поможет избежать дефектов

В продаже имеется пружина, специально предназначенная для сгибания труб. Ее вставляют внутрь изделия. После этого сгибание производится с легкостью и без дефектов. Размер пружины подбирается под размер труб.

Использование пружины для сгибания металлопластиковых труб помогает избежать дефектов и порчи изделия. Размер пружины должен соответствовать размеру трубы

Вариант #3 — использование строительного фена

Металлопластиковые трубы под воздействием тепла становятся более податливыми. Чтобы их разогреть используют строительный фен. Только делать это нужно аккуратно, чтобы не перегреть пластик. После нагревания труба сгибается в одно движение.

Вариант #4 — трубогиб для мастера

И все же, если вы начинающий мастер без опыта работы, лучше использовать специальный трубогиб. Он поможет без особых усилий согнуть металлопластиковую трубу любого размера. В продаже имеется трубогиб-арбалет. Для его использования достаточно выставить угол сгиба, вставить трубу и свести ручки.

Если у вас нет опыта работы с металлопластиковыми трубами лучше использовать трубогиб. Специальный трубогиб-арбалет помогает согнуть трубу под нужным углом

Ясно, что без усилий сделать качественный водопровод или отопление не получится. К любой работе, которую вы будете выполнять с металлопластиковыми трубами, от выбора изделия до проверки дееспособности системы нужно относиться ответственно. Только в этом случае можно гарантировать долговечность водопроводной или отопительной магистрали.

Ремонт

Металлопластиковые фитинговые соединения канализационных труб периодически нуждаются в ремонте. Даже если Вы проделали все операции правильно, через несколько лет соединения могут ослабнуть от воздействия разницы температур, давления, просто от времени.

Поскольку сама труба монолитна, значит, ремонт металлопластиковых труб производится в местах их соединения – фитингах.

Возможные причины протечки:

  1. Повреждены резиновые уплотнительные кольца. Их необходимо заменить.
  2. Не ровный срез у трубы. Выровняйте и откалибруйте срез.
  3. Лопнул латунный корпус фитинга. Замените фитинг целиком.

Стоит сказать, что металлопластиковые трубы выпускают не только для горячего и холодного водоснабжения. Также есть трубы для отопления и канализации. Эти виды металлопластиковых труб отличаются тем, что содержат внутри не пищевой полиэтилен, а технический пластик. Поэтому и стоимость такой трубы гораздо ниже.

Если Вы все же хотите сделать трубопровод не обслуживаемым, тогда необходимо использовать не компрессионный фитинг, рассмотренный нами в статье, а пресс-фитинг.

Такая сборка трубопровода подразумевает создание неразборных соединений трубы с помощью специальных пресс-машин. Покупать это дорогостоящее оборудование раби монтажа нескольких метров трубы не имеет смысла, поэтому лучше воспользоваться в таком случае услугами профессионалов. И можно заливать трубу с бетон. В этом случае вопрос «как отремонтировать металлопластиковую трубу» отпадает сам собой.

Подбираем теплоизоляционный материал

Рассмотрим преимущества и недостатки наиболее распространенных материалов, которые применяют для изоляции теплотрасс в частных домовладениях.

Стекловата.

Чаще всего сочетается с металлопластиковыми трубами. Имеет низкую плотность и нуждается в дополнительных материалах: стеклоткань, рубероид. Это увеличивает время на проведение работ и стоимость, хотя сама по себе стекловата очень недорогая.

Материал имеет низкий показатель гидроизоляции.

Базальтовый утеплитель. Имеет форму цилиндров из базальтовых волокон, отличается хорошими теплоизоляционными показателями. Удобен в монтаже, не требует специальных навыков, долговечен в использовании.

Недостаток — высокая цена.

Пенополистирол (пенопласт). Долгое время был популярен среди владельцев коттеджей и дачных строений в силу простоты монтажа и доступности. Детали имеют вид скорлупы, которая собирается в единую конструкцию.

Скорлупа утеплителя для теплотрассы может дополнительно иметь наружное покрытие. Укладка лотков не требуется. Материал многоразового использования, экономичен, устойчив к износу.

Недостатки: неэластичен и подходит только для прямых участков трубы, легко разрушается, пожароопасен.

Пенополиуретан. Это разновидность пластмассы, наиболее актуальный в современном мире утеплитель. Превосходит пенополистирол по технологичности и устойчивости к перепадам температур.

Может иметь вид скорлупы с фольгированным покрытием либо жидкую форму. Такой материал наносят на трубопроводы любой сложности, он быстро отвердевает и обеспечивает высокое энергосбережение, снижая теплопотери с 20–30% до 2–3%, обеспечивает хорошую гидроизоляцию и защиту от коррозии. Увеличивает долговечность самих труб.

Однако пенополиуретан разрушается под действием ультрафиолета, поэтому требуется защитный кожух.Сшитый полиэтилен. Это полимерное покрытие повышенной прочности. Устойчиво к термофизическим нагрузкам, механическому и химическому воздействию.

По многим эксплуатационным качествам схоже со сталью. Имеет длительный срок эксплуатации. Недостатки — это высокая цена и разрушение под действием ультрафиолета.

Правильно подобранный материал для изоляции — это гарантия того, что теплоноситель будет греть дом, а не улицу

Но не менее важно правильно выполнить утепление труб, обеспечить герметичность

Если утеплитель будет пропускать воду, он вряд ли сможет выполнять свои функции. Провести работы по утеплению, не имея специальных строительных знаний, непросто. Решением в этой ситуации может стать использование при строительстве теплотрассы теплоизолированных в заводских условиях труб.

Виды соединений при монтаже МП труб

Сборка трубопроводных металлопластиковых систем предполагает использование фитинга. Таких соединений существует три вида, каждый из которых отличается некоторыми особенностями.

Компрессионные фитинги

Соединение деталей металлопластиковой трубы компрессионными фитингами — самый простой и экономный вариант, его можно использовать даже непрофессионалу в домашних условиях. Для монтажа используются обжимные соединительные детали из латуни. Эти детали не монолитны, имеют разборную конструкцию, что позволяет разбирать систему многократно и при необходимости заменять вышедшие из строя детали. Для монтажа необходим только гаечный ключ соответствующего диаметра.  Порядок работы для самостоятельного монтажа труб:

  1. Установить отрезок металлопластиковой трубы на расстоянии 10 см от начала заготовки.
  2. Обрезать трубу по намеченным линиям.
  3. Надеть гайку и кольцо соединительной детали.
  4. Неровности трубы после обрезки устраняются режущим инструментом с внешнего и внутреннего края.
  5. Соединить фитингом элементы трубы.
  6. Закрутить гайку на штуцер. Не делайте этого до упора, необходимо оставить свободным одно кольцо резьбы.

Соединение пресс-фитингами

Некоторые отличия в конструкции и способе соединения металлопластиковых труб имеют пресс-фитинги. Эти детали позволяют создавать более надежное сцепление между трубами, но и сам процесс монтажа будет сложнее, а для работы нужны пресс-клещи. Если вы обладаете минимальным опытом работы и имеете соответствующий инструмент, то можно преступать к работе, следуя пошаговой схеме:

  1. Откалибровать край трубы после обрезки снятием фаски.
  2. Плотно обжать муфтой обработанные края трубы.
  3. Штуцер соединяется с уплотнительным кольцом. Полученную систему вставляют в трубу.
  4. Последний этап происходит при помощи пресс-клещей. Этот метод позволяет обжать муфту плотно, избегая зазоров.

Зажим следует выполнять максимально аккуратно, повторение этого процесса может повлечь за собой образование трещин, вмятин на трубе.

Цанговые соединения

Цанговые фитинги позволяют многократно монтировать систему из металлопластиковых труб. Цанга — дополнительное кольцо, которое помогает достичь надежной герметизации. Имеют несколько вариантов конструкций, включая “тройник” — этот вид соединительного элемента позволяет делать разветвления в системе трубопровода. Разъемные фитинги не рекомендуется применять для стенового монтажа труб, во всех остальных случаях схема установки включает в себя несколько основных шагов:

  1. Разметка участков трубопровода с пометками в тех местах, где будет ставиться фитинг.
  2. Подготовка трубы к обрезке (обрезка трубы, шлифовка шероховатостей обрезанного края, выравнивание среза трубы калибратором).
  3. Надеть гайку с кольцом поверх трубы.
  4. Далее труба надевается на штуцер для МП труб.
  5. Затянуть гайку ключом.

Последнее действие выполнять постепенно и без сильного нажима, это может привести к срыву резьбы.

Пуш соединения

Пуш-фитинги — простой способ монтажа металлопстиковых труб без применения какого-либо инструмента. Для этого изделие вставляется в соединительную деталь, которая в дальнейшем проталкивается и становится в паз под напором воды. Клин такого фитинга образует в последствие надежный зажим, защищающий систему от протечки. Единственный минус такого соединения — цена, которая, впрочем, полностью оправдывается полученным результатом.
