Русская печь с плитой: технология кладки русской печки со схемами и детальными порядовками

Фундамент для русской печи

Для печей фундамент выполняют в виде плиты, которая обособлена о фундамент здания. Прежде, чем определиться с глубиной котлована, выполняют чертежи печи с размерами, определяют ее местоположение в доме, оценивают тип грунта и уровень его промерзания, а также высоту грунтовых вод. Например, в Подмосковье уровень промерзания почвы около полутора метров. Следовательно, рекомендуется делать три ряда из ФБС (при высоте блока 60 см).

Фундамент из бута и арматуры дешев, надежен, но необходимо дать ему просохнуть в течение двух-трех недель. Другой вариант – фундамент из ФБС (фундаментный блок стеновой). Это удобно, долговечно, но несколько дороже бутобетонного фундамента.

  1. Вычисляем количество блоков. Сопоставляем габариты фундамента и размеры блоков, которые указывают в маркировке (24-4-6, соответственно длина, ширина и высота, указаны в дециметрах).
  2. Копаем продолговатый котлован. Его глубина должна быть на 25 сантиметров больше глубины промерзания грунта.
  3. В котлован закладываем гидроизоляцию, затем слой щебня (10 см) и песка (5 см), уплотняем их.
  4. Замешиваем бетон и заливаем тонкий слой, не более двух сантиметров. Выжидаем высыхания бетона.
  5. Следом необходимо возвести основание, которое защитит конструкцию и не даст фундаменту просесть. Выкладываем ряд подушечных ФБС, начиная с углов. Стыки скрепляем раствором цемента.
  6. Проверяем строительным уровнем отсутствие перекосов.
  7. В последующих рядах каждый новый блок ставим на стык двух нижестоящих. В случае образования пустот, в которые не вмещается блок, укладываем туда кирпичи.

Подготовка раствора для кладки печи

Выбираем глину

— для красного кирпича берем глину и просеянный песок в соотношении один к двум; — если планируется использование тугоплавких кирпичей, глина соответственно должна быть тугоплавкой; — для шамотов смешивают шамотный порошок (3-4 части) и огнеупорную глину на основе бентонита или каолина (1 часть);

— при возведении труб кирпичи укладывают на смесь цемента с песком.

Глину замачиваем в бочке или железной кадке на два дня. Объем воды из соотношения 1 часть воды на 4 части глины. Затем добавляем в смесь песок. Перемешивать состав очень удобно ногами в резиновых сапогах. Раствор обязательно должен быть однородным, без крупных включений и комков.

Выбор места в доме

В большой комнате печь можно располагать посредине для равномерной передачи тепла Как правило, русскую печь располагают у одной из стен или в углу комнаты, так она занимает меньше места. Однако, стоит учитывать, что от стен необходимо оставить зазор. Таким способом достигается увеличение полезной (отдающей тепло) площади.

В домах из нескольких комнат печь располагают таким образом, чтобы стенки отопительного прибора были в каждом помещении.

Устье печи должно освещаться светом от бокового окна. Топку располагают в комнате ближней ко входу в дом, таким способом облегчается доставка дров и удаление золы.

Важные нюансы при выборе места для печи:

  • дымоходы располагают около внутренних несущих стен;
  • над печью не должны проходить балки перекрытий;
  • под печью устраивают фундамент глубиной 40–50 см;
  • ширина зазора до стен должна составлять минимум 15 см, что обеспечит циркуляцию воздуха;
  • лежанку оборудуют в спальной комнате;
  • сушилку обустраивают в прихожей, что исключит неприятные запахи в жилых помещениях.

Печь-шведка своими руками: порядовка, материалы и особенности установки

Ключевой материал для сооружения отопительно-варочной шведки своими руками – это красный кирпич из керамики. Категорически запрещено для кладки использовать ранее применяемый кирпич, например, со старой разобранной печи. Для топки применяйте шамотные кирпичи.

Также приготовьте такой набор материалов для работы:

  • топочная конструкция;
  • поддувало;
  • дверцы для прочистки;
  • духовка;
  • колосники и задвижки;
  • полоска из стали.

Количество указанных материалов и их размеры следует выбирать в зависимости от типа самой печи, ее габаритов и в соответствии с выбранной порядовкой.

Как и прочие типы кирпичных печей, шведку следует укладывать на фундамент, который предварительно следует приготовить. Его установка не отличается от укладки подобного при возведении других отопительно-варочных и прочих типов печных и отопительных конструкций.

Помните, что размер фундамент обязан превышать размеры печи. Его выкладывают на основе щебня и битого кирпича, затем послойно заливают бетоном. Последний слой фундамента подлежит гидроизоляции и затем можно осуществлять кладку кирпичей согласно порядовке конструкции.

При кладке необходимо соблюдать ровность поверхности и прочность. Изнутри каналы должны иметь гладкую поверхность, а швы не должны содержать пустоты и излишки раствора для кладки. Швы следует контролировать при помощи уровня, они не должны иметь слишком большую толщину. Если применяется керамический кирпич, допустимый параметр в данном случае составляет полсантиметра, а если шамотный – то 0,3 см соответственно. Перевязывать их следует на полкирпича.

Обязательно следите за сечением дымового канала, чтобы оно не менялось во время работы печи. Если оно начинает сужаться даже немного, дымовые газы не смогут нормально выходить и могут попасть в помещение, образуя задымление.

Кладка начинается с первого ряда и очень важно выложить его с максимальной точностью, ведь именно он определяет надежность и прочность всей печи. При его кладке используйте уровень для контроля ровности. После того, как первый ряд выложен, поставьте дверцу для поддувала

Далее следуйте порядовке при кладке последующих рядов. Чтобы сформировать внутреннее пространство поддувала, топки и других внутренних элементов печи следует кирпичи немного стесать

После того, как первый ряд выложен, поставьте дверцу для поддувала. Далее следуйте порядовке при кладке последующих рядов. Чтобы сформировать внутреннее пространство поддувала, топки и других внутренних элементов печи следует кирпичи немного стесать

Очень важно, чтобы совпали верхняя кладочная часть и высота дверец. В следующем ряду дверцы перекрываются. Помните, чтобы кирпичи и металл имеют разные конфигурации в плане расширения тепла, при их установке рядом соблюдайте зазор на полтора сантиметра

Заполните зазоры сухим песком, а пространство вокруг топочной камеры и саму топку заделайте шамотом. Не допускайте отклонений и перекосов на этом этапе работы, чтобы без труда на кладку можно было поставить варочную плиту из чугуна для приготовления пищи

Помните, чтобы кирпичи и металл имеют разные конфигурации в плане расширения тепла, при их установке рядом соблюдайте зазор на полтора сантиметра. Заполните зазоры сухим песком, а пространство вокруг топочной камеры и саму топку заделайте шамотом. Не допускайте отклонений и перекосов на этом этапе работы, чтобы без труда на кладку можно было поставить варочную плиту из чугуна для приготовления пищи.

Определение русской печи

Прежде чем углубляться в тему, следует разобраться с определением.

  • До сих пор в ходу такой термин, как порядовка — это:
  • и собственно кладка (кирпич выкладывается слой за слоем горизонтально, с детальной распиской мест размещения элементов оснастки);
  • и тип печной конструкции (печка-порядовка, у которой каждый слой связан с размещением какого-либо элемента).

В общих чертах, под русской понимается печь, наделенная следующими особенностями:

  • массивность и размах (как правило, конструкция занимает не меньше ¼ избы, а иногда и половину);
  • наличие полатей (их еще называют лежанкой — местом, куда укладываются люди на время сна или при недомоганиях, чтобы прогреться);

  • совмещённость обогревающей основы с плитой для приготовления пищи;
  • для отопления используются преимущественно дрова.

В старинных моделях было принято использовать саму топку для готовки еды в окружении раскаленных дровяных головешек (огнеупорные пищевые емкости с кашей или похлебкой «рогатым» ухватом помещались внутрь топки, где томились по нескольку часов).

На сегодняшний день существуют модификации, в которых допускается использовать коксовый уголь в топке. Он дает больше тепла, чем обычная древесина, но зато и угольная пыль — немалая проблема. При этом в готовке еды пользуются горизонтальной плитой, а от эффекта «томления» приходится отказаться.

Такие обогревающие конструкции актуальны для России, восточных регионов Украины, а также северных районов Белоруссии. Если вас интересует схема или кладка, в западноевропейских источниках информации практически нет.

Описание русской печи: базовое строение

Схема русской печи может быть разной, она может быть той или иной модели, но в любом случае она обязана быть отопительно-варочной, а кроме того – непременно иметь лежанку и духовку. Прежде чем приступить к работе над подобной конструкцией, следует ознакомиться с ее подробным строением, чтобы узнать все составные части, их функции и устройство. Привычная схема типичной русской печи имеет следующие составные элементы:

  • Холодная печурка характерна именно для данного типа печи. Может служить для хранения посуды. Не является обязательным атрибутом.
  • Подпечье служит для сушки и хранения запасенных дров. Не слишком функциональная часть, поэтому имеется не у всех видов печей.
  • Шесток – особая ниша, которая находится перед горнилом. Здесь нередко устраивается плита для приготовления пищи. Если же ее нет, то на шестке хранят пищу, приготовленную в горниле. Так она будет оставаться горячей.
  • Горнило, или варочная камера. Обычно туда кладут дрова, сюда же помещают чугунок для русской печи или другую жаростойкую посуду для приготовления еды. Свод камеры обладает уклоном в направлении ко входу. Такая геометрия обеспечивает накопление нагретого воздуха под потолком: именно он участвует в нагреве боковых стен и лежанки печи.
  • Под – это дно варочной камеры или горнила. Данный печной элемент также имеет уклон к входу, облегчающий передвижение посуды. Поверхность пода желательно отшлифовать.
  • Перетрубье – специальная ниша над шестком, дымоходная труба начинается как раз над ней.
  • Душник (другое название самоварник) – устаревший элемент, предназначавшийся специально для самоварной трубы, вставляемой в данное отверстие. Сегодня этот элемент в печах почти не делают из-за его ненадобности.
  • Вьюшка – особое окошко с дверцей, полностью перекрывающей дымоход. Через нее можно добраться до регулирующей тягу заслонки, представляющей собой обработанную пластину. Вместо заслонки сегодня чаще используют задвижку.
  • Тепловой канал, расположенный над шестком.
  • Место, где находится заслонка.
  • Над горнилом, позади дымохода, расположена лежанка. При топки печки эта часть замечательно прогревается, и долго остается горячей. Раньше в холодное время ее использовали в качестве кровати, поэтому размеры ее были соответствующие.

На современных чертежах русских печей некоторые традиционные элементы старинной печи заменены или вовсе удалены. Вместе с этим новое устройство сделалось более компактным, удобным и функциональным. В печи появился водогрейный бак и плита для готовки. Еще одно отличие современной модели заключается в том, что в нем часто предусмотрен сильный нагрев подтопочного отдела. Такое устройство обеспечивает гораздо лучший и быстрый нагрев печи, которая, в свою очередь, лучше нагревает воздух в помещении.

Наличие различных отделов в конструкции устройства позволяет нагревать только плиту для варки в теплое время, не нагревая при этом все помещение и экономя топливо. В зимнее время задействуются все элементы устройства, прогреваются все имеющиеся каналы, и печь начинает выполнять множество функций. Одновременно она является плитой и духовкой, отапливает помещение и греет воду, являясь при этом уютной постелью.

Печь в ее современном варианте может поддерживать необходимую температуру на площади до сорока квадратных метров.

Фундамент

У печки внушительные размеры, весит она много, потому нуждается в надежной опоре.

Алгоритм работ таков:

  1. Подготовьте котлован. Габариты рассчитывайте по печному основанию. С каждой стороны нужен запас в 15 см. Заглубляйтесь на 50-70 см.
  2. Насыпьте песок, полейте водой, утрамбуйте, чтобы толщина гидроизоляции стала 15-20 см. Насыпьте еще песка, пролейте водой и выровняйте.
  3. Выложите рубероид в 2 слоя.
  4. Установите опалубку, застелите ее пленкой.
  5. Смешайте цемент, песок и щебень 1:3:5. Используйте воду, чтобы получить полужидкую смесь.
  6. Залейте в опалубку смешанный с гравием цемент, высота 20 см. несколько раз проткните этот слой, чтобы вышел воздух, утрамбуйте.
  7. Пока раствор не застыл, установите арматуру. Высота над бетоном 5-7 см.
  8. Залейте еще слой на 10-15 см, когда схватится, уложите арматурную сетку.
  9. Заполните всю опалубку раствором, разровняйте.
  10. Настелите рубероид в 1 слой.

Если планируется маленькая печь, то допускается основание-опечье. Устанавливают его на балки перекрытия пола. Такое основание представляет собой сруб из бруса или бревна в 2 венца. Для усиления балок и устойчивости печи в центр забивают промежуточные сваи. В свободное место насыпают бут, сверху пропитанный в жидкой глине войлок. Такая основа выдерживает сооружение до 700 кг. Если вес больше, то нужен плитный фундамент.

Русская экономка: скорость обогрева и экономия топлива

Русская печь экономка, порядовка которой заметно отличается от схемы традиционной конструкции, привлекает небольшими размерами, экономичным расходом и непритязательностью в выборе топлива.

Экономичность обусловлена специфическим строением дымооборота, обеспечивающим нагрев конструкции от низа до верха. В отличие от традиционной русской печки, эта модель прогревает нижние слои воздуха и пол. Экономка легко справляется с задачами отопления, приготовления блюд на плите и выпечкой в духовом шкафу. При желании конструкцию несложно дополнить водогрейной коробкой и обеспечить кухню горячей водой.

В схеме предусмотрено два топливника, соединенных друг с другом. В летнем режиме задействуют топку под варочной камерой, здесь дрова сгорают очень быстро, выделяя максимум тепла. Зимой очаг разжигают в основном топливнике, а малый модуль используют для кухонных целей и для подтапливания в сильные холода. Однако часто использовать одновременно две топочные камеры не рекомендуется – это сокращает срок жизни строения.

Длина этой компактной модели 140 см, а ширина – 89 см, для сооружения требуется 750 кирпичей. Водогрейную коробку устанавливают с правой стороны на уровне пятого ряда, если горячая вода не нужна, эту деталь исключают из схемы.

Несколько советов по безопасной эксплуатации

  1. После длительного простоя обязательно проверьте все видимые поверхности на герметичность швов. Появившиеся трещины необходимо заделать глиняным раствором.
  2. Перед каждой топкой проверяйте наличие тяги. Если в помещение идёт дым из горнила, печь ни в коем случае нельзя эксплуатировать. Возможно, закрыта одна из задвижек или требуется чистка дымохода.
  3. Закрывать вьюшку можно только после полного прогорания дров.
  4. Рекомендуется удалять сажу с внутренних поверхностей печи в начале каждого сезона. На деле же печь загрязняется очень слабо и после постройки не потребует чистки в течение нескольких лет. Впрочем, всё зависит от дымности и качества используемого топлива.

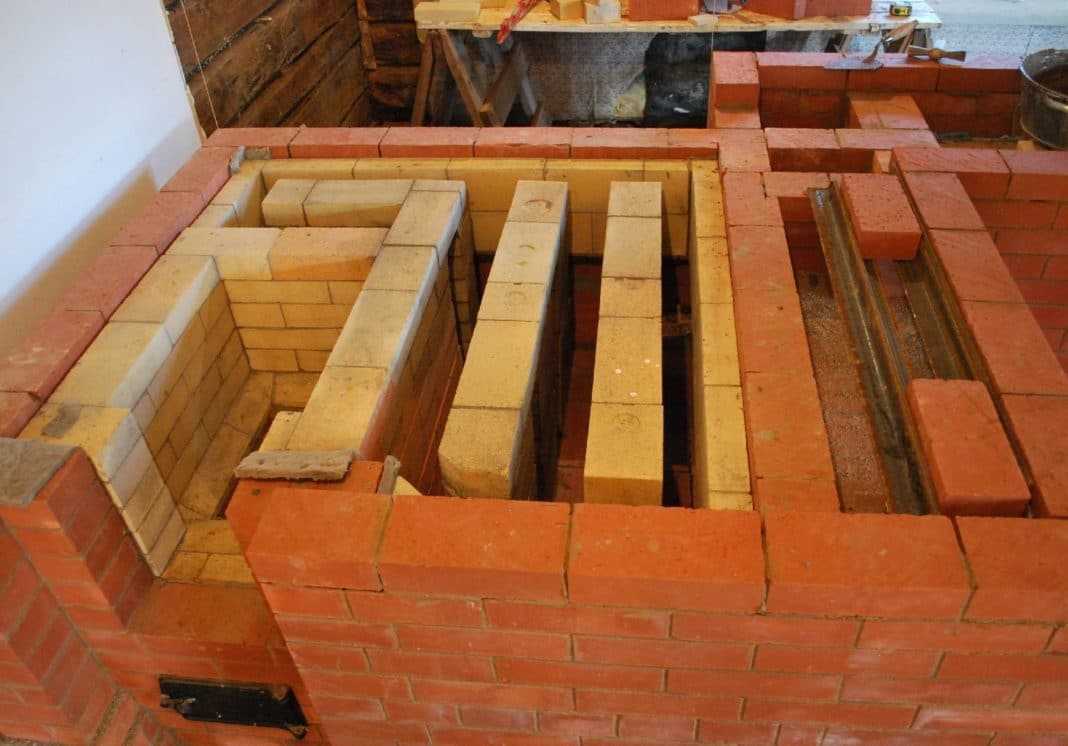

Кладка русской печи с лежанкой и варочной панелью

Свод варочного устройства

Стандартная конструкция среднего по размерам печного агрегата включает 29-30 горизонтальных рядов кирпича. Кладка русской печи с лежанкой и плитой выполняется по следующей методике:

  1. При возведении наружных стен печи 1-й ряд кирпичной кладки выкладывается из цельного кирпича. Внутреннее пространство между внешними стенками заполняется кирпичной крошкой.
  2. Монтаж следующего ряда осуществляется параллельно с оформлением внутренних очистительных каналов.
  3. При возведении 3-го по счёту ряда с помощью проволоки фиксируются дверцы очистной камеры и поддувала.
  4. Следующий ряд закрывает очистные каналы, образуя подовый свод.
  5. Кладка 5-го ряда предполагает установку колосниковой решётки для топливника, укладку внутренних поверхностей топки шамотным кирпичом, разрезанным на 2 ровные части по толщине, и монтаж дверцы топливника, расположенного над подовым каналом.
  6. При кладке 6-го ряда монтируеится водяной бак.
  7. В процессе кладки 7 ряда малый топливник снабжается колосниковой решёткой. Монтаж задней стенки топочной камеры выполняется без раствора.
  8. При кладке 8-го и 9-го рядов фиксируется дверца малого топливника.
  9. Монтируя 10-й ряд, следует выложить дно горнила и соединить своды малого и большого топливника.
  10. 11-й ряд предполагает установку над обеими топочными камерами металлического уголка 50*50 мм, который послужить основанием для варочной плиты.
  11. 12-й и 13-й ряды выкладываются параллельно с установкой задвижек варочной камеры и дымохода.
  12. При возведении 14-го ряда выполняется вход в дымоходный канал и выводятся стенки топки с выполнением технологического отверстия для монтажа заслонки.
  13. На 15-м и 16-м по счёту рядах кладка сужается. НА этом этапе нужно перекрыть варочную камеру, вывести трубу дымохода и скрепить боковые стенки металлическими полосами.
  14. При монтаже 17-го ряда монтируется задняя печная стенка.
  15. На 18-м ряду над горнилом следует установить шаблон, по которому будет выкладываться свод варочного отсека.
  16. При кладке 19-го ряда нужно укрепить стенку над люком варочной камеры.
  17. При кладке 20-го ряда свод горнила уплотняется песком.
  18. 21-й ряд предполагает перекрытие горнила.
  19. При возведении 22-го ряда перетрубье сужается и венчается металлической крышкой с отверстием, которое позволит перенаправлять дымовые газы по внутренним каналам печи.
  20. Монтируя 23-й ряд следует установить дверцу, открывающую доступ к каналу дымохода.
  21. При кладке 24-го ряда на перетрубье устанавливается регулировочная задвижка.
  22. В процессе возведения 25-й и 26-ряды пространство над задвижкой полностью перекрывается.
  23. Параллельно с кладкой 27, 28 и 29-го рядов перетрубье соединяется с каналом дымохода.

На завершающем этапе дымоход выкладывается до уровня перекрытия, в котором следует приготовить противопожарную разделку.

Финишная отделка русской печи выполняется только после полной просушки конструкции, определить которую можно по отсутствию мокрых полос на кладке и однородность её расцветки. На этом строительство русской печи с варочной плитой и лежанкой можно считать законченным.

Что необходимо знать о кладке арок и сводов для русской печи

Свод — это перекрытие между стенами, а арка — перекрытие в стене. В арке и своде должно быть нечетное количество кирпичей и рядов. В последнем ряду нечетный кирпич в середине — замковый. Пятами называют кирпичи, на которые опирается перемычка. Высота подъема свода называется стрелой подъема.

Любую перемычку нужно начать с закладки пят, выполненных по шаблону. Угол пяты зависит от высоты арки или свода. Необходимо помнить, что для разных арок сводов следует применять разную форму пяты. Чтобы избежать сдвига пят распором свода, необходимо пяты, которые уложены под свод, стянуть или сжать брусками из стали, а затем связать проволочным жгутом. Жгут обязательно должен находиться внутри кладки, так как если он будет в открытом виде в топливнике, то быстро перегорит.

Схема бесканальных конвективных систем.

Топливники, имеющие пролет до 380 мм, нужно перекрыть кирпичом, который выпущен из боковых стенок кладки. Чтобы прочно защемить опорные кирпичи, которые свешиваются из стенки, необходимо кладку вывести не менее, чем на четыре ряда выше перекрываемого ряда. Лучше выложить больше рядов, чтобы избежать того, что перекрытие опрокинется внутрь печи. Во время кладки запрещено опирать кирпичи на рамку двери, поэтому топочные отверстия нужно перекрывать различными перемычками.

Если топочное отверстие шириной менее одного кирпича, то его перекрывают кирпичом в замок. Если оно больше одного кирпича, то его перекрывают кирпичной клинчатой перемычкой. При большом перекрываемом отверстии нужно делать арочное перекрытие. У русской печи топливники перекрывают только кирпичными сводами, толщина которых не менее половины кирпича. Своды должны опираться на заднюю и переднюю стенки, а также боковые стены топливника. Его плоскости должны быть стесаны под определенным углом, который называется пятами. Свод может быть высоким или крутым, плоским или пологим. Чем круче свод, тем большую нагрузку он выдерживает, и наоборот.

Инструкция по кладке русской печи своими руками (с видео)

Инструкция по кладке русской печи говорит о том, что этот процесс начинается без раствора. На ровную цементную стяжку, которая должна сохнуть в течение недели, настилается гидроизоляция. В качестве гидроизоляционного материала можно использовать толстую ПЭ-пленку, толь или рубероид. Поверх гидроизоляции нужно насыпать тонкий (1 см) слой песка, после чего можно начинать выкладывать из цельного кирпича геометрический рисунок для основания печи.

Кирпичи для сухой кладки должны быть подогнаны как можно плотнее, с одинаковым вертикальным швом. Если шов не будет сходиться по длине, края стыкующихся кирпичей нужно обработать угловой шлифовальной машиной (болгаркой) с диском для камня или с алмазным напылением

Выкладывая основание печи, следует помнить о важности геометрических пропорций — все углы должны иметь ровно 90°. Для выверки параметров можно использовать строительный угольник или сопоставлять размеры диагоналей

Поскольку варочная печь для летней кухни обычно небольшого размера, допустимая разница между диагональными отрезками может быть 3-5 мм.

Далее кладка печи выполняется на раствор в перевязку. Через каждые 3-4 ряда следует проверять соответствие диагоналей

Также важно, чтобы печные стены были строго вертикальными

Если в строительстве печи используется обычный кирпич, то, чтобы процесс затвердевания цемента происходил должным образом, рекомендуется предварительно замачивать его в воде в течение 15-20 секунд, поскольку кирпич этого типа достаточно пористый и интенсивно впитывает влагу из раствора. Поэтому лучше всего для печи использовать специальный огнеупорный шамотный кирпич. Его замачивать не нужно, достаточно смыть с него пыль. Шамотный кирпич более термостойкий, и сложенная из него печь прослужит гораздо дольше. Также ни в коем случае нельзя укладывать в одной перевязке огнеупорный (шамотный) и обычный кирпич — из-за разницы температурной деформации в процессе нагревании печи швы могут растрескаться. И еще один совет: укладывая пиленый кирпич, его нужно поворачивать внутрь печки целой частью, поскольку это более прочный участок.

Посмотрите, как осуществляется кладка русской печи своими руками на видео, где представлен весь производственный процесс пошагово:

Конструкция и принцип работы

Отопительно-варочная печь шведка сделана на основе голландской, у которой не было духовки, варочной поверхности, места для сушки белья и нагрева воды.

Принцип действия у шведки, без привязки к моделям, является одним — канальным. Духовка для топки находится сбоку, что позволяет напрямую передавать тепло в комнату. Когда дрова начинают отдавать тепло, тогда оно постепенно начинает греть духовку и боковую часть, и только потом опускается вниз.

Верхняя часть шведской печи прогревается очень быстро, благодаря тому, что каналы для передачи тепла располагаются сзади панели.

https://youtube.com/watch?v=1o7dLgkdb7Q

КПД «шведки» значительно превышает производительность голландской. Например, если голландка отдает в час около 2,5 тыс. килокалорий тепла, то шведка — 3,5 тыс. ккал. Для этого достаточно в топку положить несколько порций дров в течение дня, и тепло в доме останется на 24 часа.

Экономичность высокого уровня и КПД в печи шведского типа сборки обеспечиваются благодаря довольно сложной системе дымоотвода. В результате чего, тепло просто рационально применять в зимнее и летнее время, устанавливая для каждого сезона свой тип конструкции.

Если для печи предусмотрено наличие лежака, тогда каналы для передачи тепла надо устанавливать в горизонтальном положении. Рядом с каналами устанавливается специальная задвижка, помогающая регулировать подачу тепла в летнее и зимнее время. Задвижку можно поворачивать в горизонтальном или вертикальном положении, что зависит от сезона. В горизонтальном — тепло будет идти прямо к лежаку, а в летнее — в дымоход.

Конструкция шведок может отличаться, что зависит от модели, но обязательными в печи являются следующие элементы:

  • Духовка, которая предназначается для топки. Сделана духовка в виде колпака, благодаря чему пламя от топлива не касается ее стенок, а сразу передается на обогревательные элементы. Так называемые дымовые газы опускаются вниз, поэтому прогревание печи происходит с пола.
  • Верхняя ниша, которая разогревается от жара первого или второго уровня. Это пространство обычно используют для того, чтобы сушить одежду.
  • Ниша над плитой, которая делается над варочной панелью. Сюда можно ставить приготовленную еду, чтобы она на утро была горячей.
  • Дымооборот, выполненный в виде специального переточного окна. Делать его надо снизу духовки.

Обустройство дымохода

Дымоход, необходимый для работы русской печи, абсолютно ничем не отличается от дымовой трубы любого стацинарного твердотопливного агрегата, будь то «голландка», «шведка» или какая-нибудь новомодная колпаковая печь, рассчитанная с помощью компьютерного моделирования. Конструкцию и порядовки дымохода можно взять с приведённого ниже чертежа.

Устройство дымохода для русской печи с порядовками

В процессе работы рекомендуем соблюдать несколько простых правил:

  • Устройство и место установки трубы для отвода продуктов сгорания должны отвечать нормам действующего СНиП.
  • В месте перехода из потолка в чердак труба должна утолщаться.
  • Нижнюю часть дымохода кладут на такой же раствор, как и печь.
  • Внутреннее сечение дымового канала должно отвечать мощности отопительного прибора.
  • Выше кровли дымоход сооружают на растворе с добавлением цемента.
  • Места прохождения трубы через перекрытия изолируют при помощи негорючих и гидроизоляционных материалов.

В процессе работы постоянно контролируют геометрию конструкции и отклонение от вертикали при помощи уровня или отвеса.

Кладка русской печи

Перед работой важно изучить проекты русских печей. Есть разные варианты, потому схема кладки может отличаться

Чертежи менять нельзя – надо строго соблюдать указанный порядок.

Для безопасности сооружения важна полная герметичность. Это обеспечивается следующими моментами:

  1. Используйте качественный камень. Трещин быть не должно.
  2. Швы в междурядьях толщиной в 0,5-0,8 см.
  3. Не обмазывайте внутренние стенки глиной – на них будет откладывать сажа, потому теплопроводность снизится.
  4. Разные отделы отличаются по толщине кладки от ¼ толщины кирпича до полной его длины.
  5. Если кирпич керамический, то требуется его вымачивание, чтобы не забиралась влага из раствора.

Усовершенствованные варианты отопителей

Модернизацией классической печи занимались многие русские мастера — И. Кузнецов, И. Подгородников, А Емшанов, А. Бацулин. Суть изменений заключается в следующем: за основу брались детали старой конструкции – сводчатое горнило, загнеток и хайло над устьем. К ним добавлялись новые функциональные элементы:

  1. Вместо шестка ставится варочная плита, снизу устраивается небольшой подтопок. Выкладывается параллельная шахта летнего хода, вверху объединяемая с основным дымосборником.
  2. Раскаленные газы из дополнительного топливника направляются по дымооборотам, сделанным в нижней части, – опечье. Затем продукты сжигания выбрасываются в общую трубу.

    Пример модернизации — в зимнем режиме газы из топки и горнила прогревают нижнюю часть сооружения

  3. В конце либо по бокам горнила устраиваются вертикальные каналы, опять же ведущие в нижнюю зону под топливником, потом – в дымоход.
  4. Каналы из топливника идут в пристроенный отопительный щиток и наружу по объединенной трубе.
  5. Подтопок делается снизу горнила и сообщается с ним через колосниковую решетку, установленную в поде (днище) основной топки. Газоходы из горнила пронизывают опечье, сходятся в вертикальную шахту, выходящую в дымовую трубу.

Еще пример — в боковой стенке устроены вертикальные хода, образующие отопительный щиток Мы постарались доступно описать распространенные концепции, существующих вариантов значительно больше. Цель изменений – улучшить теплоотдачу и функциональность базовой конструкции. При желании внутрь газоходов монтируется регистр водяного контура либо духовка (шкаф ставится рядом с подтопком).

Теперь подробно разберем обновленные варианты на конкретных примерах – с чертежами и порядовками.

Кладка печи порядовка

В ходе кладки особое внимание придется уделять прочности и ровности поверхности. Так, в швах не должно быть излишка раствора или же пустот, а все каналы изнутри должны быть идеально гладкими

Перевязывают в таком случае в полкирпича.

лежанка шведка Отдельное внимание при кладке печи шведки своими руками уделяется сечению дымового канала. Оно должно оставаться неизменным на протяжении всей кладки печи

В противном случае, даже при минимальном сужении, может иметь место выход в помещение дымовых газов.

По готовности первого ряда можно ставить дверцу поддувала. Дальнейшая работа будет вестись на основании выбранной порядовки. Для формирования внутреннего пространства основных элементов печи, в том числе и поддувала, используемые для них кирпичи, несколько стесывают. Уже на следующем ряду дверцы можно перекрывать.

Размеры и чертежи печи шведки

После фундамента переходят к работе над подножием будущей печи, выкладывая ее первый и второй ряды. Для обеспечения своего рода выступа-постамента, выкладывают их исключительно с расширенными швами, в пределах 13 мм.

Чрезмерно широкими их также делать не нужно. Специалисты советуют при кладке печи шведки каждый из кирпичей на протяжении нескольких секунд полоскать в чистой воде. Эта простая манипуляция позволит увеличить адгезию за счет избавления от пыли на поверхности материала.

кладка печи шведка порядовка

Дело в том, что на практике, кладка, которая выполнена из пыльного и сухого кирпича, может оказаться не достаточно прочной, в условиях значительного теплового напряжения.

В случае с печью шведкой предполагается сильный отвод тепла через духовку на фоне эффективного использования топлива. Поэтому для ее кладки и берется только высококачественный шамотный кирпич, а также качественный раствор на мергеле.

Обычно именно из шамота рекомендуется выкладывать печь шведку своими руками с третьего ряда и вплоть до того, который будет следовать за плитой. Но в некоторых случаях в целях экономии его берут только для внутренней облицовки топки, для которой потребуется не более сотни кирпичей.

Русская печь на улице

Как строительство русской печи вне дома, так и ее эксплуатация имеют особенности. Вызваны они более агрессивными воздействиями атмосферных явлений в процессе горения и при долгих зимних простоях. Оставленная на морозе хотя бы на несколько дней без использования печка неравномерно прогревается лучами солнца. А кладочные швы напитываются атмосферной влагой.

При первом растапливании после перерыва нужно использовать малое количество щепы. Выходящие из трубы газы должны стать прозрачными, на что в среднем требуется полтора-два часа. После этого можно закладывать обычные дрова.

С мангалом

Примитивная конструкция стационарного уличного мангала предполагает открытый с одной стороны кирпичный короб с суживающимся кверху дымоходом. Такой вариант ближе не к русской печи, а к английскому камину.

Чтобы устроить более трудоемкий в изготовлении, но эффективный уличный очаг русского типа, потребуется куда больше кирпича. Схема кладки русской печи на улице своими руками показана на рисунке:

Схема кладки русской печи на улице своими руками

Это устройство выполняет функции обыкновенной подовой конструкции, оборудованной решеткой для готовки на углях.

В беседке под навесом

Для возведения печи в некапитальных деревянных постройках (веранды, беседки, крытые террасы) актуальными становятся требования пожарной безопасности. Вокруг кладки нужно создать негорючий пояс: не меньше 30 см от стенок и 60 см – со стороны дверцы. Для этого подойдет термостойкий материал – листовой асбокартон толщиной свыше 4 мм. Сверху его следует обшить кровельным железом.

Печь для выпечки хлеба

Устройство хлебопекарной печи на дровах может иметь упрощенную конструкцию. Многие требования к традиционному очагу для такой разновидности печки необязательны.

Важнейшие требования:

  • достаточный размер топочной камеры, чтобы внутри поместился поддон с формами;
  • выраженный сферический свод, чтобы тепловое излучение фокусировалось в центре горнила и поддерживало нужную температуру.

Размещение хлебной печи на улице позволяет не очень тщательно выкладывать отводящие каналы. Ведь угроза отравиться угарным газом на свежем воздухе намного меньше, чем в помещении.

Как построить на улице

Главная особенность проектирования уличной печи – необходимость предусмотреть защиту от атмосферной влаги. Понадобится построить надежный навес. Для него возводят стропильную конструкцию на деревянных или металлических столбах. Можно устроить силовую систему и сваркой из металла. Основное требование: способность навеса удержать как собственную массу в ветреную погоду, так и снеговую нагрузку зимой.

Как выбрать место расположения печи?

Очень важно определиться с выбором места, где будет установлена русская печка. Если ее местонахождение будет в деревянном помещении, обязательно делают расстояние между стенками печи и дома приблизительно в 20 см

Лучше всего для безопасности защитить деревянные стены, используя негорючий материал, например, асбестовые плиты. Сделанный зазор позволит провести ревизию стен печи, которую делают перед наступлением отопительного сезона.

Если печь установлена в проеме между двумя комнатами, то его обкладывают кирпичной кладкой, толщиной не меньше 20 см. Между кладкой и деревянной стеной делают прокладку из асбестового листа.

https://youtube.com/watch?v=ksIJIivKRlw

Материалы и их количество

Для работы потребуются следующие материалы:

  • керамический кирпич (шамотный, огнеупорный печной);
  • глина, просеянный песок, вода для кладочного раствора;
  • решетки колосника с размерами 120*140, 180*250 мм, 2 шт.;
  • дверки топки 280*270, 210*250 мм, 2 шт.;
  • дверки поддувала 130*140, 140*270 мм, 2 шт.;
  • прочистные дверки 130*140 мм, 4 шт.;
  • плита 300*250 мм;
  • дымовая задвижка 130*250 мм;
  • вентиляционная задвижка 130*140 мм;
  • печная заслонка, 400*420 мм;
  • водогрейная коробка 500*340*185 мм;
  • полоса стальная 850*40*10 мм, 500*40*10 мм, по 2 шт. каждого вида;
  • уголок 1200 мм 25*25*3 мм;
  • прутки 25*25*3 мм;
  • обожженная проволока 6 мм, всего 10 м;
  • крепеж (шайбы, гайки);
  • 2 предтопочных металлических листа 500*700 мм (используется кровельное железо);
  • асбестовый шнур.

Для конструкции малого размера с лежанкой уйдет 1500 кирпичей, 0,8 куб.м. раствора. Для стандартной средней печи с лежанкой придется потратить 2100 кирпичных блоков, раствора требуется взять 1,1 куб.м. Большая конструкция требуется уже 2500 кирпичей, 1,35 куб.м. раствора.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
