Ручной насос для воды своими руками: обзор лучших самоделок

Переделка китайского насоса

Наверняка многие обожглись на покупках бесколлекторных насосов китайского производства. Аппараты неплохие, но часто ломаются: накрывается сама начинка насосов – электроника, залитая эпоксидной смолой. Китайская качалка служит максимум две недели на солнечном коллекторе. Немного войдя в курс принципа действия устройства, можно переделать китайские водяные насосы своими руками. Получится, как в поговорке «Хочешь, чтобы работало так, как надо – сделай все сам».

Китайский насосик

Как сделать насос для воды из китайского сломанного изделия? Прежде всего, разобрать насосик, посмотреть схему сборки. Из деталей для сборки нового устройства пригодится крыльчатка, её сложно сделать самому.

Новый самодельный насос для воды собирается из мощного двигателя советских времён, соединительной муфты и крыльчатки китайского производства. Творение устанавливается на солнечный коллектор, и вопрос с насосом отпадает на долгое время. Он будет работать производительно.

Важно! Переделанный насос для колодца своими руками нужно будет закрыть от пыли, которая является распространённой причиной поломок двигательного оборудования. Сделанный агрегат крепится и испытывается в действии. Такой самодельный насос отлично качает воду с двухметровой глубины

Его хватит на несколько лет для надёжной эксплуатации, учитывая то, как он работает циклически

Такой самодельный насос отлично качает воду с двухметровой глубины. Его хватит на несколько лет для надёжной эксплуатации, учитывая то, как он работает циклически

Сделанный агрегат крепится и испытывается в действии. Такой самодельный насос отлично качает воду с двухметровой глубины. Его хватит на несколько лет для надёжной эксплуатации, учитывая то, как он работает циклически.

Для сезонного полива в основном используются устройства с минимумом изнашиваемых деталей:

  • асинхронный центробежный насос, своими руками сделанный;
  • трёхфазный бесколлекторный агрегат.

По популярности конструкция электронасоса центробежного для воды превосходит многие насосные устройства подобного назначения.

Сделать насос для перекачки воды, если разобраться, совсем несложно. Сделанный своими руками он станет надежным и эффективным средством для домашних нужд: полива, забора питьевой воды из скважины. Такая простая в техническом плане конструкция поможет сокращать расход электричества и воды.

Скважинный поршневой насос

Ручной поршневой насос собирается из подручных средств в следующем порядке.

  1. Корпус. Изготавливается из металлической трубы. Длину последней можно выбрать в пределах 60-80 см. Диаметр цилиндра должен быть не менее 80 мм. Чтобы обеспечить более легкое передвижение поршня по цилиндру, трубу рекомендуется проточить на токарном станке. Сбоку корпуса делается отверстие и устанавливается труба для отвода воды.
  2. Кронштейны. Привариваются к корпусу насоса для установки на них рычага. Изготовить кронштейны можно из уголка.
  3. Крышка. Крышка насоса изготавливается из листового пластика или металла. В ней проделывается отверстие для штока. Также нужно сделать нижнюю крышку, и установить на ней обратный клапан. К нижней крышке необходимо приварить или прикрутить патрубок, к которому будет крепиться водозаборная труба.
  4. Поршень. Поршень можно сделать из металла, пластика или дерева. Он имеет форму пластины и состоит из двух частей: корпуса толщиной 20-30 мм и куска резины, которая перекрывает его. В корпусе поршня необходимо просверлить несколько отверстий диаметром 10 мм. Эти отверстия накрываются резиной, которая будет выполнять роль клапана. В центре резины проделывается отверстие для штока. К последнему крепится и сам поршень.
  5. Нижний клапан. Впускной клапан можно изготовить из толстой резины или другого тяжелого материала. Клапан должен иметь конусообразную форму и перекрывать впускное отверстие. По центру клапана следует установить направляющую, позволяющую ему возвращаться на прежнее место после открывания. Ниже приведен чертеж, на котором показаны места установки клапанов.
  6. Шток насоса. Можно изготовить из металлического прутка диаметром до 10 мм. Одним концом шток крепится к поршню, а другим – к рычагу.
  7. Рычаг. Для изготовления рычага подойдет труба диаметром 3 см. Верхнюю часть трубы следует сплющить и просверлить в ней отверстие для болта, с помощью которого будет закреплен шток. В средней части трубы также сверлится отверстие. Оно нужно для закрепления рычага между двумя кронштейнами с использованием длинного болта.

Когда все детали будут готовы, остается лишь собрать насос:

  • подсоедините к корпусу нижнюю крышку;
  • вставьте в корпус нижний обратный клапан;
  • вставьте поршень со штоком;
  • закройте верхнюю крышку;
  • установите рычаг;
  • подсоедините к низу насоса водозаборную трубу и опустите ее в колодец или скважину;
  • закрепите насос на платформе.

Насосы НРГ с распределителями

Ручные насосы серии НРГ производятся в некоторых случаях с распределителями. Данные модели в названии имеют букву «Р», поэтому их сможет опознать любой человек. Отличительной особенностью этих устройств принято считать высокое предельное давление. При этом баки у них установлены самых разных диаметров. Если рассматривать модификацию НРГ-7020Р, то полезный объем камеры у нее составляет ровно 2 литра, а давление поддерживается на отметке в 3 МПа.

Производительность устройства на второй степени равняется 113 куб. см. на ход. При этом усилия на рукоять следует прикладывать в 55 кгс. Весит данный насос гидравлический (ручной) 22 кг. Если рассматривать модель НРГ-67016Р, то номинальный объем бака у нее равен 14 литрам, давление «максимум» поддерживается на отметке в 4 МПа. Производительность механизма на второй ступени составляет 115 куб. см за ход. Весит устройство в собранном виде ровно 30 кг.

Другие виды механических насосов

Ручные механические устройства для водоснабжения использовались с древнейших времен, в настоящее время их заменили модели промышленного производства. В некоторых случаях при отсутствии электричества использование механических заводских агрегатов неэффективно, и народные умельцы придумывают свои схемы и чертежи, как сделать ручной насос для скважины своими руками.

Если в приведенном случае (водозабор из скважины) можно использовать принцип действия промышленных агрегатов, то для забора воды из открытых водоемов используют собственные разработки на основе древних технологий.

Винт Архимеда

Винт Архимеда и его использование

Конструкция придумана греческим мыслителем в 250 году до нашей эры и состоит цилиндрической трубы, внутри которой находится винт, система опускается в открытый водоем под небольшим углом. При работе вращающиеся лопасти захватывает воду и продвигают ее вверх по трубе, по окончании которой она выливается в подготовленную емкость.

Гидравлический таран

Гидравлический таран

Механик Монгольфье является создателем гидравлического насоса, поднимающего воду за счет своей кинетической энергии. Его принцип действия заключается в перекрытии быстрого потока клапаном, после чего вода под давлением поступает в размещенный вверху гидравлический бак и затем по напольному шлангу доставляется потребителю. Устройство работает повторяющимися циклами, некоторые производители выпускают гидронасосы кустарными способами.

Аэролифт

Аэролифт – принцип работы

Германский инженер Карл Лошер разработал данный метод в 1797 году, его сущность состоит в выталкивании жидкости из опущенной в источник полой трубы воздухом. Для работы аэролифта в нижнюю часть трубы через входной патрубок закачивают ручным насосом воздух, его пузырьки растворяются в воде и вследствие легкого веса поднимаются на поверхность вместе с жидкостью.

Данную конструкцию можно использовать при наличии электричества, подключая вместо механического насоса компрессор.

Самодельная поршневая помпа

Некоторые народные умельцы изготавливают поршневые насосы самостоятельно. Обычная конструкция представляет собой рабочую камеру из сваренной трубы, в качестве поршня используют металлический или пластиковый диск с уплотнительным резиновым кольцом по диаметру. Чтобы обеспечить с помощью самодельной конструкции водоснабжение, в пластиковых или металлических поршневых дисках просверливают отверстия для установки системы обратных клапанов.

 Устройство самодельного поршневого насоса

Большинство современных механических агрегатов, как и поверхностные электронасосы, способны поднимать жидкость из скважин глубиной до 10 метров. Наибольшую высоту подачи обеспечивает штанговая помпа, работающая по аналогии с электрическими погружными видами. Ее корпус и рабочий клапан могут опускаться в источник глубиной до 30 метров, обеспечивая забор при аналогичном расстоянии до водного зеркала.

Среди всех видов в быту наиболее распространены поршневые ручные насосы, которые монтируются непосредственно над выходом обсадной скважинной трубы, при этом всасывание происходит через опущенную в отверстие трубу с обратным клапаном.

Правила эксплуатации и хранения

Прежде чем приступить к эксплуатации следует внимательно ознакомиться с инструкцией. Все требования, изложенные в ней, должны быть тщательно соблюдены.

Основные правила, гарантирующие разумную эксплуатацию и продлевающие срок службы:

  • При работе следить, чтобы шланг не сгибался и не переламывался.
  • Обеспечить аккуратное соединение штуцера или переходника изделия с гнездом плавательного средства.
  • Не допускать появления повреждений механического типа на шланге и корпусе.
  • Предотвращать попадание посторонних предметов в шланг.
  • Обеспечить работу электрического типа насосного оборудования в сухих условиях во избежание попадания влаги на электромотор.
  • Электрический тип насоса, подразумевающий работу от 12 В необходимо подключать к батарее аккумулятора при работающем двигателе из-за большого потребления тока.

Перед отправлением оборудования на хранение следует осуществить некоторые мероприятия:

  • Произвести внимательный осмотр.
  • Осуществить очистку от налёта пыли и грязи.
  • Упаковать в предназначенный для этих целей короб.
  • Обеспечить хранение в сухом помещении, которое периодически проветривается.

Что такое ручной насос для воды

Наличие источника воды на приусадебном участке является залогом отличного урожая. Также не обойтись без нее в бытовых условиях. Однако, водопровод может работать с перебоями, а электроэнергия в отдаленных уголках подается нестабильно. В таких условиях необходимо закупить ручные насосы для воды на дачу.

При наличии неглубоких водоносных горизонтов можно самостоятельно пробурить скважину и стать абсолютно независимым от наличия внешнего водопровода и некачественного сервиса от энергетических компаний. Главное правильно выбрать ручной насос для откачки воды, чтобы он давал максимальный результат с минимальными вложениями и простоем на ремонт и обслуживание.

Конструкция #1 – насос для перелива жидкости

Этот насос скорее всего окажется самым простым и самым дешевым, ведь исходные материалы буквально бросовы, т.е. не стоят вообще ничего.

Для реализации задумки по его сборке необходимы следующие материалы:

  • пластиковая бутылка с пробкой;
  • пластиковая бутылка без пробки;
  • кусочек пластиковой трубы подходящего диаметра;
  • изливной шланг.

Для начала, необходимо изготовить лепестковый клапан.

Вынимаем прокладку из крышки пластиковой бутылки. Обрезаем по кругу, чтобы прокладка в диаметре стала меньше горлышка бутылки. При этом, нужно оставить нетронутым узкий сектор, около 15-20 градусов.

Сектор необходимо оставить такой ширины, при которой он сможет легко качаться, но не отрываться

В центре крышки от пластиковой бутылки сверлим отверстие, примерно 8 мм. Вставляем прокладку и завинчиваем обрезанное горлышко.

Цель ввинчивания горлышка – зажать мембрану и получить лепестковый клапан

В готовый клапан вставляем пластиковую трубу. Со второй пластиковой бутылки отрезаем верх. Должно получиться что-то похожее на заборную воронку. Закрепляем ее поверх пластиковой трубы.

На второй конец пластиковой трубы надеваем изливной шланг. Самый простой самодельный насос для откачки воды готов.

Конусообразная часть поможет жидкость открыть лепесток. Кроме того, не будет происходить удара клапаном о дно

Резким движением руки вверх-вниз заставляем жидкость подниматься по пластиковой трубе до излива. Дальше жидкость потечет самотеком.

Есть еще другие варианты:

Галерея изображений

Фото из

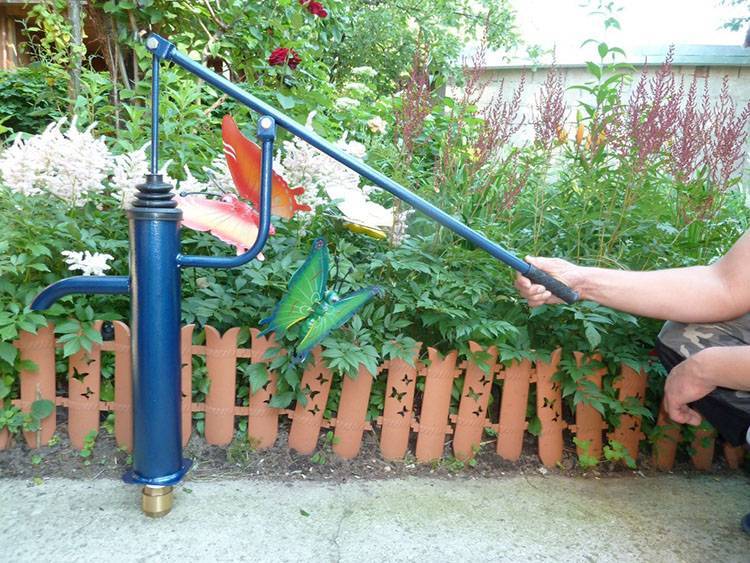

Самый распространенный самодельный вариант

Самодельная модель поршневого насоса

Остроумное решение центробежного типа

Вибрационный агрегат собственноручного производства

Для использования поршневого насоса поверхностного или погружного типа необходим трубчатый колодец – скважина, которую также можно самостоятельно пробить как абиссинский колодец или пробурить.

Насос, работающий от огня

Еще одна простая конструкция помпы для колодца. В этом случае нужно подготовить такие материалы:

  • Металлическая бочка объемом 150-200 л;
  • Кран для выходного отверстия;
  • Водозаборный шланг;
  • Кирпичи для кладки небольшой печки.

Конструкцию собираем таким образом:

  • Сначала выкладываем небольшую печку из кирпича так, чтобы на неё стала бочка.
  • Теперь в боковой части резервуара вверху делаем входное отверстие, а в боковой части внизу — выходное под кран.
  • К входному патрубку крепим шланг, длина которого достанет до зеркала воды в колодце, к выходному — краник.

Работать такая помпа будет по следующему принципу:

  • Сначала в бочку заливаем 3-5 литров воды.
  • В печи разводим огонь и ждем, пока вода хорошо нагреется.
  • Тушим огонь в печи. После этого нагретый воздух уйдёт в колодец, а давление в резервуаре станет разреженным. В результате такого явления вода начнет поступать в бак. Как только бочка наполнится, можно открывать кран и забирать из резервуара воду через стандартный шланг, прикрепленный к нему.

Изготовление основных деталей

Первым делом нам потребуется пластиковая заглушка для трубы. Делаем разметку, после чего сверлим отверстия. По центру нужно просверлить отверстие диаметром 8 мм, остальные отверстия — диаметром 25 мм.

Далее из куска резины вырезаем круг диаметром 86 мм. По центру надо сделать отверстие диаметром 9 мм. Вставляем заготовку в пластиковую заглушку, потом фиксируем болтом с шайбами и гайкой.

Теперь нам потребуется еще одна пластиковая заглушка. В ней также необходимо просверлить пять отверстий.

Только в этом случае большие отверстия делаем диаметром 23 мм. Часть заглушки стачиваем напильником, чтобы она могла свободно входить в трубу.

Из резины вырезаем круг диаметром 78 мм. По центру делаем отверстие на 9 мм. Надеваем заготовку на длинную шпильку, предварительно накрутив на нее гайку.

Шпильку вставляем в отверстие в пластиковой заглушке. Фиксируем ее с помощью гайки. На конец шпильки накручиваем гайку, потом — удлиненную муфту. В муфту вкручиваем рым-болт. Фиксируем его контргайкой.

Из куска пластиковой трубы изготавливаем ручку-рычаг. Заготовку нагреваем над газовой плитой и сгибаем. Потом сверлим в ней два отверстия: диаметром 6 мм и 8 мм. На конце ручки делаем паз.

Инструкция как изготовить ручной насос

Если нет возможности приобрести готовое устройство, механический насос для откачки воды можно изготовить своими руками.

Конструкция №1 – практичный переливной насос

Изготовить устройство можно из доступных подручных материалов:

  • садового изливного шланга;
  • ПВХ трубы соответствующего диаметра;
  • верхней части пластиковой бутылки – 2 ед.;

Инструкция по сборке:

  1. С отрезанных частей пластиковых бутылок удалить пробки. Из пробок достать резиновые уплотнители.
  2. Один уплотнитель подрезается так, чтобы его диаметр стал меньше окружности пробки. В центре крышки проделывается небольшое отверстие диаметром 9 мм.
  3. Подготовленный уплотнитель вставляется в крышку, которая вкручивается на горлышко бутылки, чтобы она плотно прижала уплотнитель. Получается простой лепестковый клапан.
  4. В клапан насаживается пластиковая трубка, к которой фиксируется верхняя часть второй бутылки. С противоположной стороны устанавливается шланг.

Подобная конструкция работает по принципу поступательных движений вверх и вниз, после чего вода поднимается через заборный клапан по трубе к изливу. К потребителю жидкость поступает самотеком.

Насос на энергии волн

Первый вариант предусматривает крепление на мачте гофрированной трубы с подвешенным бревном. Параметры деревянного элемента определяют опытным путем, согласно жесткости гофры.

Направления работы обоих клапанных механизмов лепесткового типа, вставленных в трубное изделие, совпадают. Забор воды осуществляется при погружении поплавка, сопровождаемом некоторым растяжением гофрированной трубы. При движении бревенчатого фрагмента вверх происходит сжатие гофры, способствующее вытеснению жидкости из внутренней полости.

Во втором варианте самодельной конструкции в качестве основной функциональной детали используется диафрагма тормозной камеры. В этом случае клапана работают в противоположных направлениях.

Эластичная мембрана разделяет корпус на 2 отсека, скрепленных винтовым соединением. Воздушное отделение не отличается герметичностью и не участвует в рабочем процессе. Вторая часть заполняется водой.

Рукоятка, используемая для управления выкачкой жидкости, подсоединяется к штоку, установленному по центру диафрагмы.

Схема насос на энергии волн.

На всасывающей трубе монтируется впускной клапан, на напорной — выпускной. Клапанные устройства функционируют в противофазе.

Направляя ручку вниз, добиваются поднятия штока одновременно с эластичной мембраной. Зона разрежения, образующаяся под устремляющейся вверх диафрагмой, способствует заполнению водяной камеры жидкостью. При движении рукоятки вниз вода выталкивается из отсека.

Конструкция #9 – водяной насос из компрессора

Если у вас уже пробурена скважина, есть воздушный компрессор, не спешите приобретать водяной насос. Его с успехом заменит конструктивно простое эрлифтное устройство.

Необходимые материалы:

  • изливная труба д.20-30мм.;
  • труба для воздуха 10-20мм.;

Принцип действия насоса, очень прост. В изливной трубе необходимо просверлить отверстие, расположить их нужно ближе ко дну. Отверстие должно быть в 2-2,5 раза больше по диаметру трубы для воздуха. Остается вставить воздушную трубу и подать давление воздуха.

Один из самых эффективных и простых насосов, не забивается и собирается за 5 минут

Эффективность такого насоса зависит от высоты уровня воды, глубины водоема, мощности компрессора (производительности). КПД составляет около 70%.

Создание насоса для велосипеда своими руками

Пошаговая инструкция по обустройству вакуумного насоса

Изучив механизм работы насоса для велосипеда, народные умельцы задумались, как сделать насос для велосипеда самостоятельно. Одни из велолюбителей предложили элементарный метод, насколько эффективен такой агрегат, можно судить, оценив его в действии. Стоит сказать, что справиться с его обустройством сможет даже подросток.

Перед работой подготовьте весь комплект материалов:

  • 3 трубки диаметром 4 мм;
  • 2 клапана, подходящие для аквариума;
  • тройник;
  • медицинский шприц, рассчитанный на 50 кубиков.

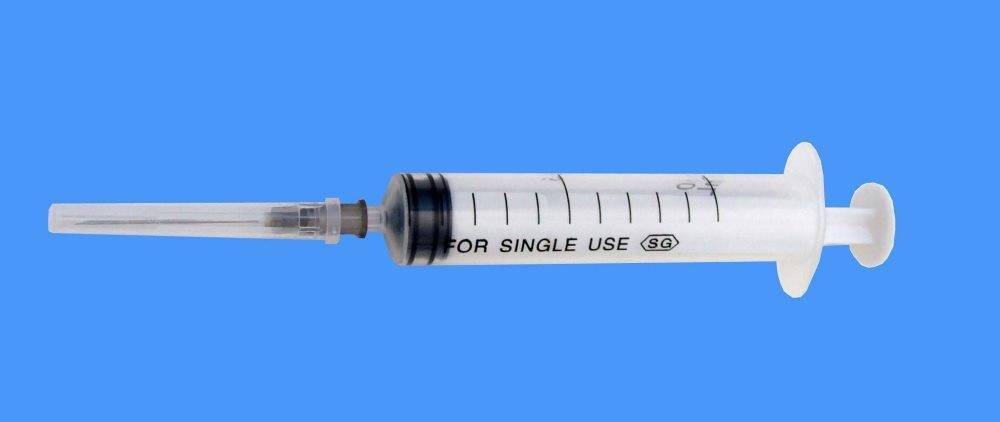

Шприц для создания велонасоса

Чтобы изделие получилось таким, как его презентовал идейный создатель, произведите такие действия:

  1. Вооружившись 2 трубками, плотно присоедините их к тройнику. Трубки не должны соскальзывать даже при большом давлении.
  2. Оставшуюся трубку подсоедините к шприцу и тройнику. Чем больше объём шприца, тем лучше будет работать самодельный насос. В идеале примените шприц на 100 кубиков, если, конечно, найдёте такой, шприц на 50 кубиков тоже подойдёт.
  3. После соединения составляющих должна получиться буква Т.
  4. Теперь принимайтесь за клапаны, на которых изображены стрелочки и надпись in out. Сторона, в которую направлена стрелка, аккуратным движением монтируется в трубку.
  5. Другой клапан располагают в обратном направлении, стрелочка смотрит в другую сторону. Вакуумный насос для велосипеда готов.

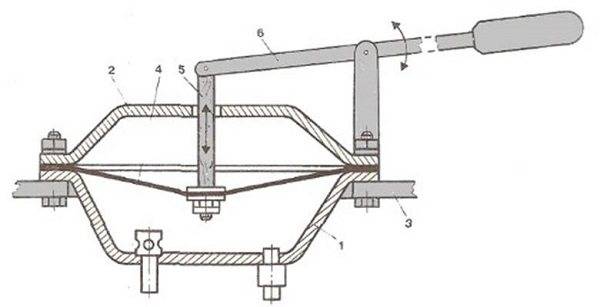

Мембранный насос

Диафрагмальный насос изготавливают в домашних условиях из тормозной камеры от какого-либо грузовика, например, от МАЗ-200.

Изготавливается мембранный насос следующим образом.

  1. Камера разбирается, и все отверстия на основании (1) заделываются. Отверстия для болтов заделывать не нужно.
  2. В нижней части основания сверлятся отверстия для впускного и выпускного клапанов.
  3. Мембрана (4) изготавливается из автомобильной камеры и закрепляется с помощью латунного штока с двумя латунными шайбами. Диафрагма приклеивается по периметру к корпусу и дополнительно прижимается болтами.
  4. Насос собирается согласно чертежу, приведенному выше.

Вариант #4 – черная решетка для солнечной погоды

Вот уж для этого изделия потребуются специальные приспособления. Откуда, например, у вас возьмется черная решетка, в полых трубках которой содержится сжиженный пропан-бутан? Впрочем, если эта часть задачи будет решена, остальное не вызывает особых затруднений. Итак, решетка есть, и она соединена с резиновой грушей (баллоном), которая помещена в бидон. В крышке этого бидона имеются два клапана. Один клапан впускает воздух внутрь ёмкости, а через другой воздух с давлением в 1атм выходит в воздуховод.

Решетку действительно лучше делать черного цвета, потому что черные изделия всегда активнее нагреваются под ярким летним солнцем

Работает система так. Поливаем в солнечный день решетку холодной водой. Пропан-бутан охлаждается, а давление газовых паров понижается. Баллон из резины сжимается, а в бидон поступает воздух. После того, как солнце высушит решетку, пары снова раздуют грушу, а воздух под давлением начнет поступать через клапан прямо в трубу. Воздушная пробка становится своеобразным поршнем, который выгоняет воду чрез душевую головку на решетку, после чего цикл повторяется.

Конечно, нас интересует не сам процесс поливания решетки, а та вода, которая собирается под ней. Специалисты утверждают, что насос прекрасно функционирует даже в зимнее время. Только на этот раз в качестве охладителя используется морозный воздух, а нагревает решетку вода, извлекаемая из-под земли.

Как сделать ручной насос для скважины своими руками?

Еще один ручной скважинный насос – мембранный — можно изготовить на базе тормозной камеры. В ней нужно оставить только одно отверстие, остальные закупориваются. С противоположной стороны от оставшегося открытым отверстия необходимо проделать несколько отверстий, в которых при помощи эпоксидной смолы будут установлены обратные клапаны.

Клапаны делают из толстостенной медной трубки. На одном конце ее внутренний диаметр увеличивают при помощи сверла, после чего сюда помещают шарик. Его диаметр должен быть равным увеличенному (рассверленному) диаметру трубки, вследствие чего узкая часть трубки окажется закупоренной. Затем к рассверленному торцу трубки припаивают отрезок проволоки, так чтобы он не дал шарику выпасть – и клапан готов.

Насос ручной для поднятия воды

Еще один клапан делают так же, только к проволоке припаивают пружину, которая будет удерживать шарик в закрытом состоянии – получится нормально закрытый обратный клапан.

Остается установить в камеру клапаны и приклеить к ней круглую резиновую мембрану, вырезанную из автомобильной камеры. В центре мембраны гайками крепится шток, свободный конец которого выпускается в оставленное открытым отверстие тормозной камеры.

Принцип работы, плюсы и минусы

Электронасос подключается к сети питания, от чего начинает работать электромотор.С помощью прикреплённой к ротору мотора турбины, начинается интенсивный процесс подачи воздуха в выводное отверстие агрегата.

Через отводную трубку, воздух попадает в закрытое воздушное пространство лодки, отчего лодка приобретает необходимую форму и готова к эксплуатации.

Преимущества:

  1. Высокий уровень производительности.
  2. Минимальное человеческое вмешательство в ходе процесса.
  3. Создание в отсеках лотки необходимого давления.
  4. Небольшие габариты.
  5. Долгий срок службы.

Некоторые нюансы электронасосов:

  1. Для подключения насоса потребуется электросеть.
  2. Высокая цена агрегата.
  3. Ремонт оборудования – дорогостоящий.

Самодельный водяной насос из маслонасоса

При переезде из города в деревню сталкиваешься с вопросом полива огорода и водоснабжения дома. Тот, кто бесперебойно пользовался погружными насосами, прекрасно знает, насколько надежны разнообразные «Ручейки», «Роднички», «Гномы». Большинство вибрационных устройств не выдерживает и одного сезона активной работы, часто ломаясь уже через месяц после покупки. А пить хочется каждый день, и поливать огород тоже нужно, поэтому желательно иметь запасной насос на случай аварии. Конечно, можно держать в запасе отремонтированный водяной насос, который ранее отказал, и ему пришлось искать замену. А также вполне реально сделать водоперекачивающий агрегат своими руками.

Для того чтоб собрать самодельный водяной насос понадобиться:

  1. небольшой электрический двигатель, мощностью максимум до 1,5 кВт;
  2. электрический кабель или удлинитель;
  3. водяная помпа или маслонасос;
  4. систему передачи в виде ремня и шкивов или пальцев и полумуфт;
  5. резиновые шланги или трубы.
  6. стальная или деревянная тяжёлая основа.

Сборка насоса

Насосы шестеренные НШ32У-3 служат для нагнетания масла в гидросистемах многих машин:

  • тракторы ЮМЗ, ХТЗ, МТЗ, ДТ;
  • комбайны НИВА, Сибиряк, Кедр, Енисей;
  • грузовые автомобили ЗИЛ, ГАЗ, ФАЗ, КрАЗ, МоАЗ;
  • автосамосвалы КамАЗ, БелАЗ, МАЗ;
  • экскаваторы;
  • автогрейдеры;
  • погрузчики;
  • сельскохозяйственные машины;
  • автопогрузчики.

Устройства НШ производятся с правым и левым вращением ведущего вала, но для установки на самодельную насосную станцию это их различие не имеет никакого значения, главное — правильно подсоединить всасывающий шланг к отверстию с надписью «Вход», а выпускной к выходу.

Характеристики маслонасоса НШ32У-3:

  • Рабочий объём — 32 см куб.
  • Давление номинальное на выходе — 16 МПа.
  • Давление максимальное на выходе — 21 МПа.
  • Частота вращения номинальная — 2400 об. в мин.
  • Частота вращения максимальная — 3600 об. в мин.
  • Частота вращения минимальная — 960 об. в мин.
  • Номинальная подача — 71,5 литра в мин.

Можно предложить использовать взамен устройства НШ силовую установку гидроусилителя руля грузовика КрАЗ со схожими характеристиками. Этот насос также имеет шестеренное устройство.

Для самодельного водяного насоса пригодится электродвигатель от старой стиральной машинки мощностью 200–300 Вт. Старая «помощница» уже не может конкурировать с современными программируемыми аппаратами, а вот её электромотор и помпа ещё долго могут послужить.

Очень удобно, что большинство электродвигателей со стиралок можно подключить напрямую к сети 220 В без доработок, ведь у них имеются пусковые обмотки. Не забудьте только о надёжном заземлении металлического корпуса самого электромотора, он же работает рядом с водой. Обязательно подключайте любую самоделку к сети только через предохранители или автомат защиты.

Маслонасос отлично работает с водой! Не нужно заполнять заборный шланг водой, так как перекачивающие шестерни обеспечивают отличное всасывание с глубины 4 метра, производительность при этом — 2–2,5 м куб. в час. Заливная горловина на впускном патрубке совершенно бесполезна.

После работы насос рекомендуется просушить, чтобы шестерни не ржавели. Достаточно лишь 15–20 минут погонять его без воды на холостом ходе — на этом просушка и заканчивается.

Доработки самодельного насоса

Часто мощности самодельного насоса бывает недостаточной, и он не может поднять воду со скважины или глубокого колодца. Тогда можно решить проблему, воспользовавшись одним из способов увеличения напора на всасе:

  1. Опустить насос как можно ближе к воде.
  2. Провести с выпускного патрубка линию рециркуляции, и потоком с неё увеличить напор на всасе.
  1. Компрессором поднять давление воздуха в заранее герметизированной скважине.
  2. Подключить ещё один слабенький насос в тандем.

А что если отключат электричество? Тогда не мешало бы приспособить к самодельному насосу бензиновый двигатель от мотокосы, бензопилы или мопеда.

Рекомендуем:

https://youtube.com/watch?v=UJoNpNzrL2s

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
