Соленоидный электромагнитный клапан: где используется + виды и принцип работы

Распространенные области применения и проблемы

Соленоидный клапан является самым эффективным средством автоматического управления потоком в случае со многими жидкостями и газами. При его использовании потребуется меньше всего трубопроводных работ, электропроводки, расходов и усилий. В отличие от этого, многие установки с шаровыми клапанами, например, нуждаются не только в самом шаровом клапане, но и в приводе автоматического управления и соленоидном клапане.
Пользователи должны учесть основные показатели. Это тип клапана, электрообслуживание, рабочая среда, размер клапана, давление в трубопроводной линии, окружающая среда, эксплуатационная температура, требуемое напряжение, и дополнительные требования, такие как специальные корпуса электромагнитов. Рассмотрим некоторые из самых распространенных возникающих проблем.

Превышение номинального давления. Более высокое номинальное значение рабочего давления не означает, что этот клапан лучше. Вам просто необходимо выбирать клапан, технические характеристики которого лучше всего подходят к условиям эксплуатации в конкретной сфере его применения. Более высокое номинальное значение параметра может не только стать бесполезной тратой денег; оно может, фактически, повредить эксплуатации клапана из-за недостаточного перепада давления (смотрите ниже) или других проблем.

Двухходовой, не значит двунаправленный. Двухходовые клапаны подходят только для потока, идущего в одном направлении. Устанавливайте их только для обслуживания потока, идущего в направлении, отмеченном производителем; в противном случае, эксплуатация может быть неустойчивой или невозможной.
Загрязненная рабочая среда. Загрязнение рабочей среды в трубопроводной линии является одной из самых распространённых причин возникновения проблем с соленоидным клапаном. Большая часть клапанов сконструирована для использования чистой рабочей среды. Обращайтесь к рекомендациям производителя по поводу любых исключений.
По возможности устанавливайте клапаны, располагая их электромагниты в вертикальном положении, чтобы предотвратить накопление инородного вещества в трубке сердечника. Если существует вероятность возникновения загрязнения, установите фильтр или сетчатый фильтр (стрейнер) раньше по потоку от впускного отверстия клапана и проводите профилактическое техобслуживание, в зависимости от фактической сферы применения и результатов обслуживания, в первую очередь.

Пониженное или повышенное напряжение. Электромагнитные клапаны обычно сконструированы для эксплуатации при номинальном напряжении, плюс/минус 10%.
Если у вас недостаточно мощный источник электропитания, то пониженное напряжение может привести к неспособности клапана полностью открываться или закрываться, чрезмерному шуму, вибрации и сокращению срока службы. (Проверьте наличие достаточного напряжения, подав питание на катушку и, прислушавшись к щелчку, когда сердечник ударяется о стопорную гайку). Повышенное напряжение приведёт к перегреву, преждевременному выходу клапана из строя и сокращению срока службы.
Несоответствующий типоразмер. Клапан с превышением размера в первую очередь приводит к возникновению ненужных затрат. Превышение размера, так же как и недостаточный размер, могут в результате привести к недостаточной производительности., Такие факторы как площадь проходного сечения и конфигурация клапана, учитываются коэффициентом расхода Cv. Рассчитайте величину Cv, необходимую в вашем случае, или проконсультируйтесь с производителем.
Несоответствующая замена в составе комплектного оборудования (OEM). Многие соленоидные клапаны в составе изделий OEM сконструированы для конкретной рабочей среды и определенного характера работы. Несоответствующая замена может привести к сокращению срока службы клапана, повреждению оборудования или даже телесным повреждениям персонала. Всегда обращайтесь к инструкциям производителей OEM по техобслуживанию, или обращайтесь в группу технической поддержки от производителя клапана по поводу особенностей сферы применения.

Правила монтажа и эксплуатации

Во время монтажа и эксплуатации соленоидных клапанов необходимо учитывать следующие моменты:

  1. Перед самостоятельной установкой электромагнитного устройства для воды, необходимо произвести подготовительные работы, в которые входит зачистка труб и их разметка.
  2. Место установки клапана должно находиться на виду, и быть в свободном доступе. Компактность электромагнитных клапанов упрощают эту задачу.
  3. Категорически воспрещено монтировать устройство в том случае, когда электромагнитная катушка будет играть роль рычага.
  4. Монтаж и демонтаж должен проводиться, только когда устройство полностью обесточено.
  5. Рекомендуется установить на систему грязевой фильтр, благодаря которому изделие не будет забиваться инородными частицами.
  6. На соленоид не должна оказываться нагрузка от веса труб.
  7. Установку нужно проводить согласно маркировке стрелок указывающих направления, нанесенных на поверхность клапана.
  8. В случае если установка производится на открытом пространстве, устройство необходимо защитить специальной изоляцией.
  9. В качестве уплотнителя соединений клапана и трубы рекомендуется использовать ФУМ-ленту.
  10. К электросети устройство подключается с помощью гибкого кабеля чье сечение жил не должно быть меньше 1 мм.

Соблюдение правил при монтажных работах и требований инструкции по эксплуатации продлят срок службы устройства, которое стабилизирует рабочее давление среды внутри системы.

Неполадки при работе данного устройства зачастую обуславливаются следующими проблемами:

  • из-за разрыва кабеля управляющего блока, кабель не может получить нужное электропитание;
  • в случае выхода из строя пружины, при нормальной подаче электропитания клапан не срабатывает;
  • если при пуске оборудования не слышно характерного щелчка, то причина кроется в сгоревшей электромагнитной катушке.

Привести к неисправности соленоидного клапана нормально-закрытого может даже банальный засор отверстия.

Осмотр внутренних элементов водяного клапана должен осуществляться только при полностью опорожненной системе. Самостоятельное выполнение сложного ремонта не рекомендуется.

Назначение и применение соленоидов

Основное назначение соленоидов и подобных им устройств – перенаправление или блокировка движения жидких сред в трубопроводах различного типа и назначения. В бытовых условиях они применяются в автомашинах, в обычных водопроводах, а также в отопительных сетях и в системах полива дачных участков. В промышленности эти устройства устанавливаются для регулирования потоков технических жидкостей и газов, транспортируемых по разветвленной трубной сети, управления отсечными клапанами.

Они также могут устанавливаться в оборудовании, где требуется автоматическое управление клапаном в зависимости от условий эксплуатации. В этом случае к комплекту соленоидного устройства может прилагается особый киповский датчик, чувствительный к утечке, например. В этом случае при обнаружении течи аварийный сигнал с сенсора подается на специальный контроллер, который после обработки информации выдает команду на закрытие клапана.

Как выбрать

Перед приобретением определённого варианта вентиля, рекомендуется ознакомиться с техническими характеристиками. Некоторые конструкции способны работать с максимальной отдачей только в одном направлении. Если не учитывать данный аспект, то через короткий промежуток времени устройство может выйти из строя, что предполагает дополнительные материальные расходы на ремонт или приобретение новой модели.

Второй аспект, который необходимо учитывать при выборе — это среда, в которой планируется использовать соленоидный вентиль. В технических характеристиках должны быть указаны два диаметра: внутренний и наружный.

Внимание, некоторые заграничные производители указывают информацию в дюймах. Большинство современных моделей способны выдержать давление до 10Б

Анализируя отечественный рынок, наибольшим спросом пользуется устройство Danfoss

Производителем представлена целая линейка вентилей:

Анализируя отечественный рынок, наибольшим спросом пользуется устройство Danfoss. Производителем представлена целая линейка вентилей:

  1. Если нужна модель, обладающая гибкостью и повышенной надежностью, то EVR – лучший выбор. Линейка предполагает прямое воздействие и подойдет для морозильных или холодильных камер.
  2. EVRA актуальна для эксплуатации в трубопроводах с горячим газом.
  3. STF для климатических установок, способных поддерживать оптимальную температуру в любое время года.

Широкую популярность Danfoss приобрел благодаря высокому качеству товара.

Принцип функционирования

Основу его устройства и дальнейшего функционирования можно разобрать по приложенным к моделям инструкциям их использования

Не принимая во внимание выбранную модель клапана электромагнитного, будь то устройство с бистабильным управлением, нормально открытый или нормально закрытый, функционирование устройства будет выглядеть таким образом:

  1. До того, как на катушку поступит соответствующий сигнал, клапан будет находиться в закрытом положении. Рабочая среда будет заперта при помощи штока, оснащенного прокладкой.
  2. После того, как на катушку поступит соответствующий сигнал, в самом соленоиде возникнет сила (электромагнитная), которая притянет плунжер внутрь катушки, делая свободным некоторое пространство над мембраной и между штоком. Показатель давления под мембраной пересилит показатель присущ верхнему участку, после чего проход откроется, и жидкость будет переливаться через корпус клапана.

Если клапан будет открыт, то процесс будет проходить в обратном порядке.

Устройство и принцип работы клапана соленоидного типа

Типовой соленоидный клапан включает в свой состав:

  • корпус, отлитый из прочных и износостойких материалов;
  • индуктивную катушку с соленоидом;
  • диск или поршень, непосредственно управляющий течением жидкости;
  • пружину-демпфер.

Катушка индуктивности, являющаяся основным рабочим элементом электромагнита, помещена в полностью изолированную от внешней среды капсулу и залита эпоксидной смолой. Такая надежная герметизация исключает возможность попадание в неё воды, являющейся хорошим проводником тока.

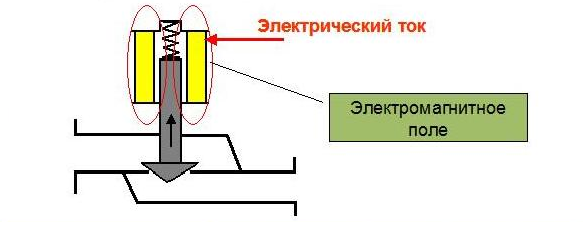

Принцип работы клапана соленоидного типа основывается на хорошо известном из школьного курса физики электромагнитном эффекте. Согласно ему при появлении э/м напряженности во всех находящихся в зоне её действия металлических деталях за счет индукции наводится поле того же типа. Намагниченные предметы начинают взаимодействовать с исходной полевой структурой, притягиваясь или отталкиваясь от её носителя.

В устройстве рассматриваемого типа исходное воздействие создается электромагнитной катушкой, а вторичное поле «наводится» в соленоиде (в подвижной части системы). При подаче импульса соленоид с закрепленном на нём управляющим штоком перемещается и закрывает/открывает канал с текущей по нему жидкостью (газом).

Назначение и применение электромагнитных клапанов

Электромагнитный клапан выполняет роль регулирующего и запорного устройства в дистанционном управлении транспортировкой потоков жидкостей, воздуха, газа и других носителей. При этом процесс его использования может быть как ручным, так и полностью автоматизированным.

Наибольшую популярность получил соленоидный клапан Esbe, имеющий в качестве основного устройства соленоидный вентиль. Клапан соленоид состоит из электрических магнитов, которые в народе еще называют соленоидами. По своему устройству электромагнитный клапан напоминает обыкновенный запорный, но в данном случае управление положением рабочего органа происходит без применения физических усилий. Катушка принимает на себя электрическое напряжение, тем самым приводя в работу соленоидный вентиль и всю систему.

Электромагнитный клапан работает как в сложных технологических процессах на производстве, или же в коммунальных предприятиях, так и в быту. Используя такое устройство, мы можем самостоятельно регулировать объемы подачи воздуха или жидкости в конкретный момент времени. Вакуумный клапан же может работать в системах разреженного воздуха.

В зависимости от условий, где применяется электромагнитный клапан, корпус может изготавливаться обычный и взрывозащищенный. Такое устройство используется преимущественно на точках нефте- и газодобычи, а также на автомобильных заправках и складах топлива.

Водяные клапаны применяются для автоматизации систем очистки воды. Кроме этого, электромагнитный водопроводный клапан нашел свое применение в поддержании уровня воды в водных резервуарах.

Устройство клапана

Основные конструктивные элементы электромагнитного клапана это:

  • корпус;
  • крышка;
  • мембрана (или же поршень);
  • пружина;
  • плунжер;
  • шток;
  • электрическая катушка, которую еще называют соленоид.

Схема устройства клапана

Корпус и крышка могут быть изготовлены из металлических материалов (латунь, чугун, нержавеющая сталь), либо же из полимерных (полиэтилен, поливинилхлорид, полипропилен, нейлон и др.). Для создания плунжеров и штоков используют специальные магнитные материалы. Катушки необходимо прятать под пылезащищенный и герметичный корпус, дабы исключить внешнее воздействие на тонкую работу соленоида. Обмотка катушек выполняется эмалированным проводом, который сделан из электротехнической меди.

К трубопроводу устройство подсоединяется резьбовым или фланцевым способом. Чтобы подключить клапан к электросети применяют штекер. Для изготовления уплотнений и прокладок используют термостойкую резину, каучук и силикон.

В комплектации с изделием поставляют приводы с примерным рабочим напряжением 220В. Отдельными компаниями выполняются заказы на поставку приводов с напряжением 12В и 24В. Привод комплектуется встроенной схемой форсированного управления СФУ.

Принцип работы электромагнитных систем

Электромагнитная катушка индуктивности работает во всех известных напряжениях переменного и постоянного тока (220В АС, 24 AC, 24 DC, 5 DC и др.). Соленоиды помещают в специальные корпуса, защищенные от воды. За счет низкого потребления энергии, особенно для небольших электромагнитных систем, возможно управление с помощью полупроводниковых схем.

Чем меньше воздушный зазор между стопором и электромагнитным сердечником, тем сильнее возрастает напряженность магнитного поля, вне зависимости от вида и величины подаваемого напряжения. Электромагнитные системы с переменным током имеют куда большую величину штока и силу магнитного поля, чем системы с постоянным током.

Когда подается напряжение и воздушный зазор имеет максимальную протяженность, системы переменного тока, потребляя большое количество энергии, поднимают шток и зазор закрывается. Благодаря этому увеличивается мощность выходного потока и создается перепад давления. Если же подается постоянный ток, то увеличение скорости потока происходит довольно медленно, до тех пор, пока значение напряжения не станет фиксированным. По этой причине клапаны могут регулировать системы только низкого давления, за исключением тех, что оснащены небольшими проходными отверстиями.

Иначе говоря, в статическом положении, при условии, что катушка обесточена и устройство находится в закрытом/открытом положении (в зависимости от типа), поршень находится в герметичном соединении с седлом клапана. При подаче напряжения, катушка передает импульс на привод и шток открывается. Это возможно потому, что катушка формирует магнитное поле, которое в свою очередь воздействует на плунжер и втягивается в него.

Как устанавливать и регулировать

В разветвленных сетях водоснабжения редукционная арматура ставится на входе в квартиру. Они позволяют компенсировать перепады напора, связанные с неравномерным расходом воды на разных этажах здания и стабилизировать напор для конечных потребителей.

При планировании и монтаже рекомендуется учитывать следующее:

  • При отсутствии специальных предписаний изготовителя клапан монтируется в разрыве любой трубы, как вертикальной, так и горизонтальной.
  • Если контрольные манометры не входят в конструкцию устройства, то их следует установить до редуктора и сразу после него. Это позволит визуально контролировать параметры на входе и исправность прибора.
  • Если отрезок трубопровода, оснащенный редуктором, имеет строгие ограничения по максимальному давлению, то следом за редукционным предусматривают предохранительный клапан, сбрасывающий избыток давления в нестандартной ситуации.
  • Если выбрана поршневая конструкция редуктора- перед ним обязательно должен стоять фильтр механической очистки. Он защитит высокоточные детали механизма от повреждения частичками ржавчины, песка и минеральных отложений.
  • Если вода сильно загрязнена, например, в случае старой и изношенной водораспределительной сети, могут потребоваться дополнительные фильтры, снижающие минерализацию воды.
  • При выборе типа присоединения на стороне низкого давления (до 5 атм) предпочтительным является резьбовой.

Фланцевые соединения более надежны, но в бытовой сети их преимущества проявляются слабо. Сварные соединения обладают максимальной надежностью, но низкой ремонтопригодностью. Для требующего периодического обслуживания и замены оборудования — это не лучший выбор.

Устройство клапана PCV

Вот мы плавно подошли и к устройству клапана PCV, чтобы наглядно посмотреть, что он не такой простой, как кажется на первый взгляд и, что там не пружинка с шариком, как многие утверждают

После снятия резьбовой части

нам становятся доступны — плунжер, затем большая пружина и дополняет это всё малая пружина

Плунжер, как видно, выполнен под конус и имеет следы выработки

Казалось бы, это и всё. Но нет. Если потрясти корпус клапана, то четко слышно, что там что-то издаёт отчётливые звуки. Разбираем дальше

И находим мы там шайбу, которая и тарахтит, когда мы трясем клапан PCV

В эту шайбу вставляется наш плунжер и на ней также видны следы работы

Вот из этого состоит клапан PCV

Монтаж

Следует предусмотреть достаточное место для установки, которое обеспечит беспрепятственное техническое обслуживание или замену. Перед клапаном необходимо устанавливать фильтры для задержки крупных инородных частиц.

Чтобы избежать гидроудара при открытии клапана, рекомендуется установка перед изделием Т-образной трубки-демпфера, особенно, это необходимо, если диаметр трубы достаточно мал, а длина трубопровода значительна.

Электрический кабель, следует монтировать таким образом, чтобы возможный конденсат имел возможность беспрепятственно стекать.

Ни в коем случае нельзя допускать монтаж изделия под трубопроводами, которые при функционировании подвергаются обмерзанию или запотеванию.

После установки клапана следует проверить его работоспособность в открытом и полностью закрытом положении.

Назначение и принцип работы устройства

Главный принцип и преимущество использования этого устройства — автоматизм. Конструкция клапана была задумана таким образом, чтобы перекрывать поток воды или другой жидкости/газа при изменении определенных параметров системы — температуры, давления, скорости и силы потока — без участия человека. Происходит это за счет электромагнитного поля в области действия сердечника (плунжера) клапана. При возникновении напряжения он опускается или поднимается, в зависимости от предусмотренных условий.

Рабочая энергия, приводящая в действие плунжер, возникает при движении электронов по медной обмотке катушки. Магнетизм, появляющийся при подаче импульса с внешнего устройства, преобразуется в поступательное движение, которое опускает плунжер. Последний перекрывает поток воды, позволяя избежать больших технологических потерь. Как только ситуация нормализуется, напряжение исчезает и плунжер поднимается, позволяя воде далее двигаться по трубам.

Электромагнитные клапаны

Электромагнитные соленоидные клапаны предназначены для управления потоками жидкостей и газов с максимальной вязкостью 37 мм2/сек, совместимых с материалами, используемыми для изготовления клапана и уплотнениями.

Электромагнитный клапан состоит из следующих основных элементов: корпуса (из латуни, нерж. стали или пластика) и соленоида (электромагнита), оснащенного сердечником, соединенного с диафрагмой.

Существуют две основные модификации электромагнитных клапанов:

— электромагнитные клапаны прямого действия — в которых, стержень катушки соленоида напрямую механически воздействует на диафрагму, перекрывающую поток жидкости или газа. Такие клапана могут работать даже при отсутствии давления в линии жидкости или газа, на которую они устанавливаются.

— электромагнитные клапана непрямого действия (пилотные электромагнитные клапана) — в которых стержень катушки соленоида управляет открытием / закрытием пилотного канала небольшого сечения в корпусе клапана. А, через этот канал уже осуществляется гидравлическое воздействие на диафрагму, перекрывающую поток жидкости или газа. Для этого гидравлического воздействия требуется определенное минимальное давление на входе в клапан.

Принцип действия электромагнитных клапанов прост. Электричество подается на контакты электромагнитной катушки — в результате чего сердечник «втягивается» в соленоид, за счет возникновения электромагнитного поля, открывая или закрывая поток основной жидкости (в электромагнитных калапанах прямого действия) или пилотный управляющий канал (в электромагнитных клапанах непрямого действия).

В нормально закрытых электромагнитных клапан — без подачи напряжения на катушку соленоида поток жидкости или газа неперекрыт; после подачи напряжения — поток открывается.

В нормально открытых электромагнитных клапанах — без подачи напряжения на катушку соленоида поток жидкости или газа открыт;после подачи напряжения на катушку соленоида — поток перекрывается.

Соленоидные катушки электромагнитных клапанов предназначены для непрерывной работы под напряжением (ED 100%) и имеют класс изоляции F (макс. +155С). Катушки имеют водонепроницаемыое стекловолоконное покрытие (класс защиты (IP65) и снабжены 3-х контактным разъемом согласно ISO 4400, 6952.

Стандартное напряжение питания: 24, 220-230В (+10% — 15%) переменного тока (частота 50-60 Гц); 12, 24 В постоянного тока.

 Kv — коэффициент пропускной способности клапана, равный потоку воды через клапан (в м3/час) при перепаде давления через клапана 1 бар и темпереатуре воды 5 — 40С.

Пилотные диафрагменные электромагнитные клапаны серии YCD .

Материал гидравлической части – латунь.

Материал уплатнений — NBR.

Модификации – нормально открытый и нормально закрытый клапаны.

Номинальная мощность — 24ВА, 220 Вт, 50 Гц; 18 Вт, 24В, пост. ток.

Пилотная диафрагма, малое напряжение.

Падение давления — 0,3 — 16 бар.

Макс. рабочее давление — 16 бар.

Температурный диапазон: -10 +90 С.

Тип Размер портов (трубная резьба G) Ду, ммCv, м3/ч

  Нормально закрытые клапана серии YCD11

YCD 1112

3/8″

13

4,5
YCD 1115½»13

4,5

YCD 1120 ¾»209,3
YCD 11251″2512
YCD 1132

1 1/4″

3524
YCD 11401 ½»4029
YCD 11502″5048
 Нормально открытые клапана серии YCD12
YCD 1212

3/8″

134,5
YCD 1215½»134,5
YCD 1220 ¾»139,3
YCD 12251″1312
YCD 1232

1 1/4″

1324
YCD 12401 ½»1329
YCD 11502″1348

Электромагнитные клапаны прямого действия серии 2W.

Материал гидравлической части – латунь.

Материал уплатнений — NBR.

Модификации – нормально открытый и нормально закрытый клапаны.

Номинальная мощность — 24ВА, 220 Вт, 50 Гц; 18 Вт, 24В, пост. ток.

Диафрагма прямого действия.

Падение давления — 0 — 10 бар.

Макс. рабочее давление — 10 бар.

Температурный диапазон: -10 +90 С.

ТипРазмер портов (трубная резьба G)Ду, ммCv, м3/ч
Нормально закрытые клапана серии 2W 31
2W 3115½»

15

4,5
2W 3120¾»20

9,3

2W 31251″2512
Нормально открытые клапана серии 2W 12
2W 1215½»154,5
2W 1220¾»209,3
2W 12251″2512

Аксессуары к электромагнитным клапанам:

— Коннектор с 3-х ходовым контактным разъемом DIN 43650A;

— Катушка соленоида для серии YCD 11, A.C. 24, 220В 50Гц, D.C. 12, 24В (артикул — S21B);

— Катушка соленоида для серии YCD 12, A.C. 24, 220В 50Гц, D.C. 12, 24В (артикул — S21BТ).

Устройство электромагнитного газового клапана

Рабочим элементом газового электромагнитного клапана является седло – расположенное внутри корпуса отверстие для прохода рабочей среды, а также затвор. В зависимости от модели и конфигурации устройства затвор может быть выполнен как в виде тарелки, так и в виде поршня. Совершая возвратно-поступательные движения, затвор открывает или перекрывает подачу газа. Устанавливается он на магнитный стержень (сердечник), который подсоединен к электромагниту. Сама же катушка электромагнита устанавливается в верхней части корпуса с наружной стороны клапана.

Газовый электромагнитный клапан: принцип действия

Принцип работы электромагнитного газового клапана состоит в том, что при подаче электричества на катушку создается магнитное поле. Под действием этого поля электромагнит втягивается в катушку, и тем самым задает направление движения затвору.

Во время эксплуатации клапан подвергается воздействию двух сил – с одной стороны это сила сопротивления возвратной пружине, а другой – сила магнитного поля. Последняя регулируется силой электрического тока – чем сильнее электрический ток, тем выше сила, с помощью которой преодолевается воздействие пружины. Таким образом, с помощью регулировки подачи тока можно регулировать степень открытия или закрытия электромагнитного газового клапана, а, следовательно, и подачу рабочей среды.

При отключении электропитания клапан приходит в исходное положение, которое определяется его конструкцией.

Разновидности электромагнитных газовых клапанов

Все существующие сегодня модели газовых электромагнитных клапанов можно условно разделить на три большие группы:

Нормально открытые (НО). При отключении подачи электричества нормального открытые газовые клапаны находятся в открытом положении, обеспечивая свободный проход рабочей среды.

  • Нормально закрытые (НЗ). Нормально закрытые электромагнитные клапаны без подачи электричества приходят в закрытое состояние, тем самым перекрывая поток газа в трубопроводе или какой-либо системе.
  • Универсальные. Универсальный газовый электромагнитный клапан сконструирован таким образом, что при отключении электричества он может оставаться как в закрытом, так и в открытом положении.

Что касается других различий, то здесь можно выделить электромагнитные газовые клапаны прямого и непрямого действия. Первые предполагают, что затвор клапана приводится в действие только за счет движения сердечника; вторые используют для движения затвора не только сердечник, но и силу воздействия рабочей среды, что позволяет значительно экономить усилия при больших проходах.

Различаются электромагнитные газовые клапаны и по количеству ходов. В настоящее время существуют:

Двухходовые клапаны, имеющие только входное и выходное отверстие. Устройства этого типа предназначены исключительно для подачи или перекрытия рабочей среды в какую-либо систему.

  • Трехходовые клапаны, имеющие одно входное и два выходных отверстия. Такой электромагнитный газовый клапан может не только пропускать, но и перенаправлять поток газа в системе.
  • Четырехходовые клапаны – это устройства, которые имеют четыре отверстия – одно впускное и три выпускных. Как и трехходовые клапаны, они могут перераспределять поток рабочей среды, но в отличие от них дают больше возможностей для подключения к различным системам.

Стоит отметить, что внутри каждого типа электромагнитных газовых клапанов существует множество моделей и модификаций этих устройств, различающихся, как размерами, так и функциональными возможностями. К примеру, в соответствии с условиями эксплуатации некоторые модели клапанов могут иметь специальное покрытие, устойчивое к воздействию агрессивных сред.

Где приобрести электромагнитный газовый клапан?

Электромагнитные газовые клапаны – это устройства, работающие на газовых трубопроводах, и выход их из строя может привести к самым неприятным последствиям. Именно поэтому клапаны должны отвечать самым строгим требованиям, предъявляемым к их безопасности и надежности. А это значит, что приобретать их нужно только у прекрасно зарекомендовавшего себя производителя.

ОАО «Пензенский арматурный завод» – это предприятие с более чем полувековой историей. За время работы завода наши устройства не раз доказывали свое высочайшее качество и непревзойденную надежность

Поэтому при необходимости приобретения трубопроводной арматуры, рекомендуем вам обратить внимание на продукцию ОАО «ПАЗ», среди которой представлены и различные модели электромагнитных газовых клапанов

Сообщества › Пневмоподвеска › Блог › Нужна помощь! Подключение электромагнитных клапанов…

В связи с тем что в электрике практически не разбираюсь… необходима помощь в подключение обоих клапанов к электрике автомобиля…

Есть два электромагнитных клапана … Первый с маркировкой

Ну собственно те же вопросы по второму клапану…

Очень надеюсь на помощь уважаемого сообщества! Заранее очень признателен!

Зы… Добавлю фото кнопки

ЗЫЗЫЗЫ… Может по схеме кто какой косяк найдет, который я по незнанию совершаю

Комментарии 23

часть схемы возле гудка не очень

Господа подскажите в чем причина клапана установлены сразу на балон, но как только спускаешь рессивер то и с подушек уходит воздух!И еще тянет руль может из за клапанов это Быть?

клапана имеют направление — с одной стороны давление должно быть больше чем с другой — т.е. в ресе давка должна быть больше чем в подухах иначе будет спуск как у тебя

Клапан дудки около моста? Поставь его под капот чтоб не замерал

Клапан будет на самой дудке … А дудка на днище в нише под задними сидениям рядом с рессивером…

Главное пасажиров не забыть предупредить, что бы кирпичи потом невутрухивать))))

1 и 2 подключай и будет счастье!

Еще момент… По науке пневмовключатель компрессора вкручивается в ресивер. Это да. Но если там обычный китайский, как на картинке, то для его сохранения можно перенести его через торйничок на трубку с манометром и поставить в салоне, а не на днище.

Выбор клапана

Прежде чем приступать к выбору клапана, необходимо выяснить устройство арматуры, принцип ее действия и область применения.

Устройство арматуры

Электромагнитный или соленоидный клапан состоит из следующих элементов:

  1. корпуса запорной арматуры, который может быть изготовлен из латуни, бронзы и иных материалов, не подверженных коррозии;
  2. поршня и штока, изготовленных из материалов, обладающих достаточными для работы устройства магнитными свойствами;
  3. мембраны – чувствительного элемента, подающего сигналы о возникновении аварийной ситуации;

Мембраны могут изготавливаться из различных материалов, что влияет на технические параметры арматуры.

  1. электромагнитной катушки (соленоида), располагаемой в защитном корпусе.

Составляющие элементы соленоидного клапана

Как работает клапан

Принцип работы клапана:

  1. в обычном положении, в зависимости от вида устройства, пружина клапана находится в опушенном/поднятом состоянии;
  2. при подаче электромагнитного сигнала на катушку клапана (220в) пружина поднимается, пропуская излишний поток жидкости, или поднимается для перекрытия потока соответственно;
  3. после снятия напряжения составляющие арматуры приходят в обычное состояние.

Схема действия электромагнитного клапана

Область использования

Для чего нужен соленоидный клапан? Арматура используется:

в системах водоснабжения для смешивания потоков и достижения оптимальной температуры или аварийного перекрытии системы;

Соленоидные клапан на трубах подачи воды в жилое помещение

  • в системах отопления для снижения потерь при испарении жидкости;
  • в канализационных сетях, особенно в местах общественного пользования. Арматура также устанавливается для снижения потерь;
  • в оросительных системах. Монтаж электромагнитного клапана позволяет задавать временные интервалы подачи воды для полива растений;
  • в моечной технике бытового и промышленного назначения для обеспечения бесперебойной работы слива.

Разновидности клапанов

Произвести классификацию электромагнитных клапанов можно по нескольким признаками:

  1. в зависимости от механизма действия клапаны подразделяются на арматуру:
    • прямого действия. Запорный элемент клапана работает под управлением сердечника, на который подается напряжение;
    • пилотного действия. Такая арматура дополнена пилотным клапаном, который и осуществляет управление запорным элементом;

Арматура с дополнительным клапаном управления

  1. по положению запорного элемента выделяют:

Открытый электромагнитный клапан в стандартном положении

Принцип работы закрытого электромагнитного клапана

  1. по количеству патрубков:
    • одноходовые – клапаны с одним патрубком. Используются для аварийного перекрытия;
    • двухходовые – имеют два патрубка. Арматура может использоваться как для перекрытия/открытия потока, так и для смешивания;
    • трехходовые – три патрубка. Способны выполнять как функцию смешивания, так и функции регулирования и перекрытия.

Электромагнитный клапан с тремя патрубками

При выборе клапана также рекомендуется учитывать технические характеристики, так как несоответствие требований трубопроводной системы и данных клапана может привести к поломкам арматуры и преждевременному износу.

О разных видах клапан, устройстве арматуры и принципе работы подробно рассказано на видео.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
