Роторное бурение скважин: обзор технологии бурения и необходимого оборудования

Промывочная жидкость в буровых роторных работах

Жидкие среды, используемые для бурения, укрепляют стенки выработки в рыхлых породах, удерживают буровой шлам во взвеси, не давая ему осаждаться, и выносят его на поверхность, не загрязняют подземную воду. Трение колонны о стенки скважины и охлаждение долота, способствование разрушению породы на забое — это тоже функции промывки.

В качестве буровых растворов применяются следующие жидкости:

  1. Вода техническая. Применяется при строительстве водозабора в устойчивых породах и песках, где статический уровень жидкости ≥3 м. Диаметр скважин <200 мм.
  2. Глинистый раствор. Для его приготовления используют каолиновые и бентонитовые глины. При смешивании с водой частицы породы слипаются между собой и образуют гелеобразную жидкость, в которой влага находится внутри пространственной структуры ячеек.
  3. Раствор аэрированный. Применяется в интервалах с поглощением промывки и при входе в слабонапорные водоносные пласты. Представляет собой обогащенную воздухом техническую воду или глинистый раствор. Аэрация осуществляется 2 способами: реагентным (добавлением в жидкость поверхностно активных веществ) и подачей сжатого воздуха от компрессора. Обогащение промывки воздухом способствует снижению загрязненности водоносного горизонта элементами промывочной жидкости.
  4. Нестабильный раствор технического крахмала. Перемешивается 1 час в глиномешалке с добавлением к 1 м³ воды 40-50 г сухого порошка. Смесь распадается через 3-4 дня. Используется при бурении низконапорных пластов, включающих мелкозернистые пески, что позволяет не проводить разглинизацию скважины, как в случае применения раствора глины.
  5. Водные растворы гипана — гидролизованного полиакрилонитрила. Его использование в песчаных горизонтах снижает водоотдачу пласта из-за образования эластичной корки на стенках скважины.

Схема роторного бурение скважины с прямой промывкой.

Технология роторного бурения скважин на выставке

Что еще можно увидеть на экспозиции «Нефтегаз», кроме оснащения для роторного бурения скважин.

На столь крупной экспозиции в ЦВК «Экспоцентр» демонстрируется современное оборудование для добычи, переработки и транспортировки газа и нефти, передовые технологии соответствующей индустрии.

Именно на этой площадке собираются представители ведущих компаний мира по производству различных приспособлений для нефтегазовой промышленности. Здесь специалисты презентуют новые разработки, достижения, а также обмениваются полезными сведениями, навыками и опытом между собой.

На экспозиционных стендах презентуется следующее оборудование:

  • Буровые сооружения (стационарные, передвижные, морские буровые механизмы);
  • Аппараты для ремонта скважин;
  • Разнообразные типы креплений для трубопроводов разных параметров;
  • Буровые лебедки, насосные блоки и другое вспомогательное приспособление;
  • Противовыбросовые устройства;
  • Фонтанная арматура;
  • Пульты регулирования.

Выставочный комплекс уже не первый год проводит данное мероприятие, посещаемо не только отечественными профессионалами, но и представителями зарубежных компаний.

«Экспоцентр» известен своими современными павильонами и многофункциональными залами, которые оснащены передовыми устройствами. Поэтому все образцы установок и аппаратов для нефтегазовой промышленности будут представлены на наивысшем уровне.

Прокачка скважины после буренияВиды бурения скважинБентонит для бурения скважин

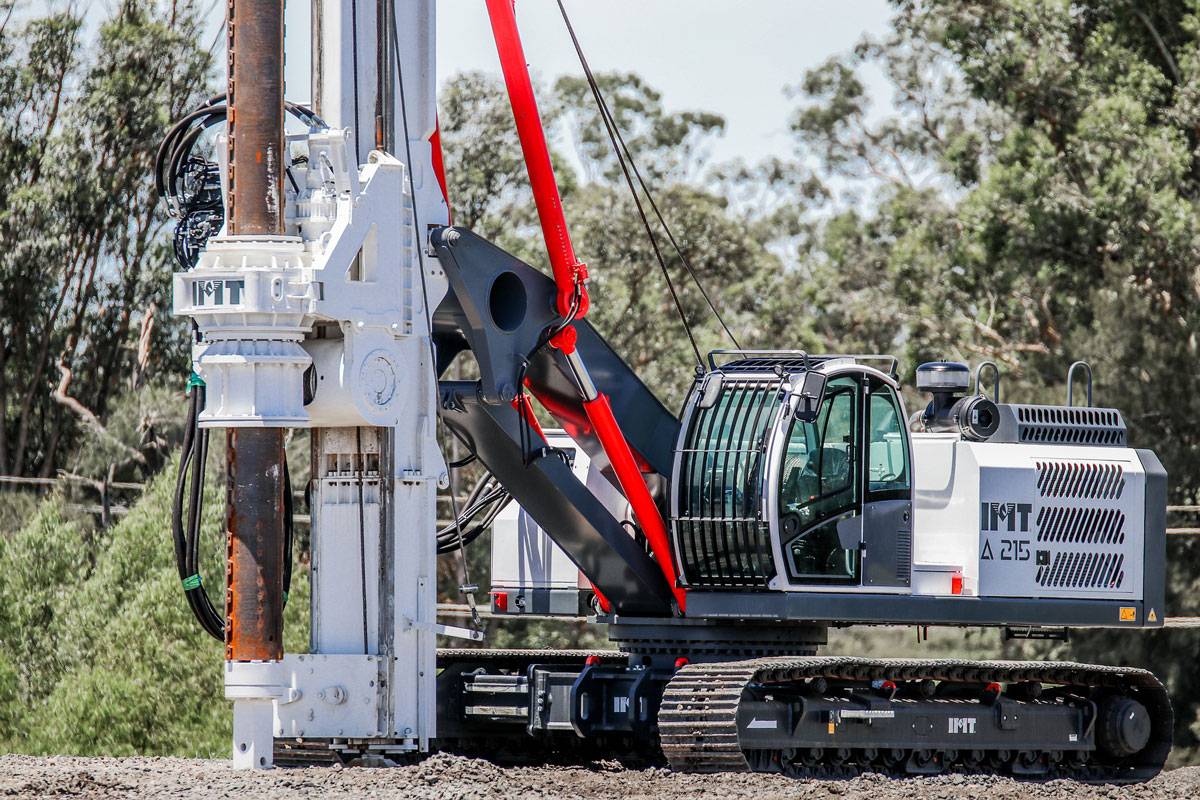

Самоходные буровые установки

Это самые распространённые буровые установки. Из названия следует, что для их перемещения специальный транспорт не нужен. Установки передвигаются на базе грузовиков, гусеничных тракторов, вездеходов и даже катеров. Размеры самоходок зависят от назначения и глубины бурения.

Буровые установки на своём ходу выполняют следующие работы:

  • разведочное бурение при поиске запасов полезных ископаемых;
  • сооружение берегоукрепляющих объектов на реках, каналах, а также в портах;
  • буровые работы по устройству фундамента, заборов и др.;
  • бурение водных скважин для жилых домов, фермерских хозяйств и других объектов;
  • бурение крупных артезианских скважин.

Виды буровых самоходок

Самоходные буровые установки бывают гидравлическими, малогабаритными и колонкового бурения.

Установки гидравлические вручную не управляются. Для этих целей используется пульт, позволяющий автоматизировать процесс бурения. Работать на такой установке можно при любой погоде. Ещё один положительный момент: они не нуждаются в источнике электроэнергии. Питание происходит от автомобильного двигателя. Бурение обеспечивается тяжёлым буром, но при плотных грунтах бур может не справиться со своей задачей. Поэтому существует возможность увеличивать давление через гидроцилиндр.

Установки малых размеров используются для бурения скважин на глубину не более 100 м. Небольшие размеры позволяют монтировать в кузове легковой машины, например, пикапа. По характеру работ их делят на два типа: гидравлические и с электрическим двигателем. Буровые движения осуществляются с помощью электропривода, который управляет движениями троса. При этом установка перемещается вдоль мачты.

В установках колонкового бурения используется гидравлика. Сам буровой процесс проходит по кругу, как при резке теста для пельменей с помощью рюмки. При этом участок грунта в центре остаётся не тронутым. В случае бурения на воду такая установка применяется только для работ по прокладке трубу с небольшим диаметром. Установка способна формировать отверстия шириной до 60 мм и глубиной от 1200 м. Колонковое бурение проводиться в разном грунте и под любыми углами.

Плюсы и минусы

Преимущества:

  • для перемещения не нужно транспортное средство;
  • высокая проходимость установки;
  • достаточная скорость передвижения;
  • отсутствие необходимости проводить монтаж и демонтаж;
  • низкая себестоимость и высокая скорость работ;

Недостатки у самоходных буровых установок, конечно, тоже есть:

  • сложность бурения на большую глубину;
  • низкая мощность, что снижает возможности бурения твёрдых грунтов;
  • необходимость в обеспечении подъезда к месту бурения.

Особенности ручного бурения

Способ ручного бурения требует больших затрат физической силы, но позволяет сэкономить на оборудовании. Применяется при монтаже скважин глубиной не более 25 метров и проводится до тех пор, пока бур не дойдёт до водоупорного слоя.

В случае с ручным бурением используют:

  • комплект буровых головок (бур-долото, бур-ложка, змеевики, желонки);
  • штанги;
  • лебёдка или электрическая таль;
  • обсадные трубы;
  • для работы на большой глубине – бурильная вышка.

Процесс проходки ствола состоит из следующих этапов:

  1. Выкапывается небольшая яма глубиной в 40-50 см, в которой разместится бур.
  2. Затем один человек начинает вращение бура; когда он войдёт достаточно глубоко, вращать придётся вдвоём, потом – вчетвером.
  3. Через каждые 50-70 см вхождения в землю, бур необходимо вытаскивать и прочищать, чтобы грязь не залепила всю головку.
  4. Если грунт слишком жёсткий, получившееся отверстие нужно необходимо заливать водой.

В момент заполнения шахты водой изнутри, работа прекращается. Теперь остаётся только откачать грязную воду с примесями – примерно 5-7 литров. Для этого понадобится насос.

Ударный способ

Данным способом устанавливается самая простая скважина-игла – абиссинский колодец. Этим методом активно пользуются домашние умельцы, пробивая скважину на воду на даче. Конструкция «буровой установки» представляет собой ствол, состоящий из отрезков трубы, и наконечник, который разрезает пласты грунта. Молотом служит увесистая баба, которая поднимается и опускается с помощью веревок: при натяжении своеобразный молот поднимается на верх конструкции, при ослаблении падает на подбабок – устройство из хомутов, расположенных симметрично. После вхождения ствола в грунт он наращивается новым отрезком, подбабок прикрепляется уже к новой части, и забивание продолжается до тех пор, пока наконечник не войдет в водоносный слой на 2/3 пласта.

Ствол-труба служит отверстием для выхода воды на поверхность.

Достоинство данной скважины заключается в том, что пробурить ее можно в подвале или другом подходящем помещении. Это создает удобство при пользовании. Привлекает и цена, пробить скважину для воды таким способом стоит недорого.

Ударный способ бурения можно применять на любых типах почвы

Канатно-ударное бурение

Наиболее часто используемый способ. Данный метод предполагает разбивание грунта посредством опускания с двухметровой высоты тяжелого бурового инструмента. Конструкция, используемая при таком виде бурения, состоит из элементов:

  • треноги, которую размещают над местом бурения;
  • блока с лебедкой и тросом;
  • забивного стакана, штанги;
  • желонки (для прохождения по сыпучим слоям грунта).

Стакан представляет собой отрезок стальной трубы, скошенный вовнутрь, имеющий прочную нижнюю режущую кромку. Сверху забивного стакана идет наковальня. По ней производит удары штанга. Опускание и подъем забивного стакана осуществляют с помощью лебедки. Порода, которая попадает в стакан, удерживается в нем за счет силы трения. Для того чтобы проникнуть в грунт максимально глубоко, используют ударную штангу: ее бросают на наковальню. После заполнения стакана грунтом его поднимают наверх, после чего очищают.

Бурение скважины на сыпучих грунтах производится с использованием желонки. Последняя представляет собой стальную трубу, на нижнем конце которой установлен задерживающий капан. После попадания желонки в почву клапан открывается, вследствие чего грунт попадает внутрь трубы. При подъеме конструкции происходит закрывание клапана. После извлечения на поверхность желонка очищается, действия повторяются снова.

Канатно-ударное оборудование для бурения скважин

Эффективно применяется при самостоятельном бурении и описанный выше шнековый способ. Как пробурить скважину своими руками с помощью шнека, объяснять дополнительно не имеет смысла – основной принцип сохраняется.

Преимущества ручного бурения:

  • экономичный способ в финансовом отношении;
  • ремонт и профилактику ручного бура производить несложно;
  • оборудование негромоздкое, поэтому нет необходимости задействовать тяжелую технику;
  • способ применим в труднодоступных местах;
  • эффективен, не требует большого количества времени.

Основными недостатками ручного бурения можно считать опускание на небольшую глубину (до 10 м), где в основном проходят пласты, вода которых требует очистки, и невозможность дробить твердые породы.

Ударно-канатная схема с желонкой и пробойным долотом

Роторные установки для бурения скважин

Роторная установка позволяет экономно распорядиться не только пространством, но и средствами. На выставочных экспозициях можно ознакомиться с образцами установок.

Данная установка дает 100% гарантии на бурение в грунте любой плотности. Но некоторые недостатки все-таки есть. Например, для работы на установке потребуется чистая вода и раствор глины. Да и в зимнее время бурение полностью исключено.

Для проработки грунта потребуется обсадочный трубопровод для подробной разведки водоносного слоя. Поэтому хоть технология и является перспективной и популярной, но назвать ее универсальной никак нельзя.

Технология роторного бурения скважин

Бурение скважин роторным способом – технология, которая широко распространена на производстве в нынешнее время. Во время процесса используется специальная бурильная труба, внутри которой находится вращающийся вал, названный долотом.

Скважины при роторном бурении имеют следующую конструкцию:

  • Шахтовое направление. Конструктивный элемент предназначен для закрепления устья скважины, предохраняет от размыва устья глинистым раствором. Шахтное направление указывает путь циркулирующему раствору. Состоит эта часть скважины из заранее вырытого шурфа, в который опускается труба длиной от 2 до 6 м. Эта труба позже цементируется;
  • Кондуктор. Служит для перекрытия водоносных горизонтов, которые не подлежат дальнейшей эксплуатации. Еще одна задача кондуктора – обеспечить вертикальность шахты. Приспособление длиной до 50 м опускается в шахты глубиной 500-1000 м. Для более мелких скважин кондуктор не применяется;
  • Техническая колонна. Такой конструктивный элемент может называться также промежуточной колонной. Для водных скважин применяется редко. Ее использование оправдано лишь в тех случаях, когда возникает необходимость перекрыть незакрепленные кондуктором или направлением  водные горизонты;
  • Эксплуатационная колонна – основная часть водных скважин. Такие колонны, как правило, спускаются до водного горизонта, который эксплуатируется в данный момент;
  • Фильтр или колонна фильтрации. Устанавливаются ниже эксплуатационной колонны, если она установлена в кровле водоносного слоя. Если же она установлена на всю глубину шахты, то фильтр находится в ее нижней части.

Когда речь идет о роторном способе бурения шахты, то подразумевается работа вращающегося роторного механизма внутри скважины. Изредка допускается применение дополнительных приспособлений, которые можно устанавливать на ротор.

Принцип работы такой установки довольно прост: электродвигатель приводит в действие ротор, который, в свою очередь, передает вращательное движению рабочему механизму (долоту).

Стоит отметить, что совсем не обязательно использовать для бурения электродвигатель. Роторное бурение скважин – технология, которая позволяет применять газотурбированный агрегат для этих целей.

Такой способ бурения сопровождается последующей промывкой шахты и ее продувкой. Основная цель таких операций – сделать чистую скважину. Изначально отрывается небольшая часть плоскости, чтобы в нее можно было поместить кондуктор.

Как уже отмечалось выше, он препятствует обрушению нестойких горизонтов почвы. Только после этого можно приступать к промывке, которая осуществляется с помощью мощного потока воды, подаваемого компрессором.

Методы и приемы разработки скважин постоянно изменяются в связи с продвижением современных технологий. Роторное бурение скважин и прочие способы становятся более модернизированными, а скорость процесса неуклонно растет.

Способы самостоятельного бурения

На сегодняшний день мастерами-самоучками на дому разработано несколько способов бурения скважин на воду вручную. Рассмотрим самые действенные из них.

Ручной шнековый метод

К способам самостоятельного бурения относят бурение шнеком, которое пользуется популярностью за счет доступности выполнения. Благодаря шнеку удается пробурить неглубокую скважину (до 40 м), воды из которой хватит на целый дом.

Шнековое бурение скважин основано на применении винтообразного стержня (шнека), на который крепятся стальные лопасти с буровым наконечником. Рабочие внедряют шнек в почву подобно штопору. Постепенно углубляясь, винтообразный стержень разрушает многочисленные почвенные горизонты. Отработанная земля выносится наверх металлическими лопастями.

Различают следующие разновидности шнеков:

  • конструкции с углом от 30 до 60 градусов;
  • стержни с режущими лопастями.

Первый вид шнеков удобнее для использования, так как лопасти с меньшим углом препятствуют опаданию измельченного грунта. В результате не происходит засорения скважины.

Работа малогабаритных шнековых конструкций схожа с работой ручного бура, но в движение их приводит электродвигатель.

Технология колонкового бурения

Колонковая технология бурения скважины отличается быстротой выполнения работ. Благодаря специальному оборудованию (похожему на трубу с колонкой) удается пробурить не один метр почвенного горизонта. 16-ти сантиметровая в диаметре труба способна быстро внедряться внутрь, подтягивая за собой специальный шланг.

Верх такой трубы имеет узел крепления, на который в процессе погружения наращивают полутораметровые штанги. Поэтапно наращивая технологическую колонну, получают необходимой глубины скважину.

Прочный металлический сплав составляет основу коронки с заточенными краями для резки плотных вкраплений. В зависимости от физико-механического состава почвенного слоя выбирают соответствующие размеры и формы коронок. При вращении трубы в почве формируется небольшое отверстие.

Долото помогает разбить на осколки структуру сверхтвердых скальных пород, после чего погружают трубу с коронкой.

Установка после бурения скважины колонковым способом обсадных труб укрепляет стенки конструкции. Чтобы не допустить поломки прибора, систематически глиняным раствором либо чистой водой заполняют снаряд.

Далее показано, какие инструменты понадобятся для колонкового бурения скважины под воду:

Ударно-канатный способ

Ударно-канатный метод основан на разбивании грунта за счет тяжелого бурового прибора, опущенного с высоты в 200 м. При этом следует использовать специальный буровой инструмент, включающий в себя:

  • трос с забивным стаканом;
  • лебедку, прикрепленную к другому краю троса;
  • треногу.

Благодаря лебедке уменьшается прилагаемая сила, а редуктор с мотором позволяет автоматизировать всю работу. Основу забивного стакана составляет металлическая труба с заточенной кромкой для резки. Такая установка разбивает породы любой твердости. Желонка помогает извлекать рыхлые породы при бурении водоскважины.

Канатно-ударное бурение выглядит как разбивание специальным инструментом почвенного горизонта с удалением режущей желонкой захваченного хлама. Последний поднимается на поверхность. После освобождения стакана от хлама начинают очищать снаряд желонку.

Алгоритм работы выглядит так:

  1. Копка ямы (1×1 м) глубиной около 0,5 м.
  2. Установка в ее центре садового бура с последующим его заглублением до появления влажного песка.
  3. Установка на его место конструкции с обсадными трубами с последующим фиксированием ее в почве кувалдой.
  4. Извлечение желонкой обрушенной обсадки.
  5. Наращивание обсадной трубы соответствующими отрезками с последующим их свинчиванием.

За несколькими ударами на поверхность обязательно поднимают желонку либо стакан для очищения их от грунта. Далее можно увидеть, как происходит бурение скважины под воду ударно-канатным методом:

Ударно-вращательный метод

Бурение скважины данным методом основано на использовании инструмента, способного одновременно выполнять вращение и удары. Благодаря этому работа протекает быстрее и в течение короткого времени удается обустроить необходимое гидротехническое сооружение. Особенно эффективна установка при неоднородности геологии.

Бурение ударно-вращательным методом возможно с задействованием треноги, благодаря которой погружение и извлечение бура происходит быстрее. Методика незаменима на рыхлых почвенных горизонтах, а также при извлечении глинистых включений – суглинков с супесями.

Бурение роторным способом

Роторные буровые станки чаще применяют для твердых почв с примесями гальки, щебня и известняка. Это мощная установка, которая способна разработать скважину глубиной от 300 м до 1500 м.

Роторный способ используют для мощных артезианских скважин при добычи воды (включая минеральную) и газа, а также при буровзрывных работах. Кроме того, этот же метод применим при горизонтально направленном бурении (ГНБ), который используется для прокладки коммуникаций бестраншейным способом.

Роторная установка имеет мощное долото на конце бура, которое по диаметру больше, чем диаметр колонны. В результате нет трения колонны о грунт, что увеличивает срок службы металла, а вся энергия машины идет на проворачивание долота в забое. Так достигается максимальная сила удара.

В начале бурения используют долото самого большого диаметра. По ходу разработки скважина обсаживается трубами и становится меньше в диаметре. В обсадных трубах предусмотрены технологические отверстия, через которые подается цементный раствор в затрубное пространство. Когда труба готова, долото меняют на меньший размер и продолжают работу.

Роторное бурильное оборудование включает в себя:

  • вышку, на которой закреплены бурильные трубы. Она устанавливается на четырех опорах в виде башни или в виде мачты на двух опорах;
  • буровой насос и оборудование для приготовления промывочного раствора;
  • вертлюг, через который раствор подается в колонну;
  • лебедку для подъема и спуска колонны;
  • элеватор для захвата и удержания труб.

Во время работы в скважину идет подача бурильной жидкости для промывки бура, выемки грунта и охлаждения долото.

К преимуществам роторного бурения относят:

  • универсальность – этот способ подходит для любого типа грунта и любой глубины залегания водоносного пласта;
  • мобильность, поскольку всё оборудование установлено на передвижной платформе;
  • габариты установки меньше, чем у ударного станка;
  • высокая скорость выработки.

Бурение ударным способом

Ударный способ бурения самый простой по сравнению с двумя предыдущими. Собрать такую установку можно даже самому. Независимо от производителя, она состоит из:

  • треноги, которая устанавливается прямо над местом бурения;
  • ударного элемента – представляет собой заостренную трубу вестом до 80 кг;
  • гибкого металлического троса, к которому крепится груз;
  • лебедки для подъема и опускания груза.

Принцип действия установки понятен из названия. Лебедка резко опускает ударный элемент с высоты треноги, нанося удар о землю. Затем груз поднимается в исходное положение и снова опускается. Поскольку удар приходится каждый раз в одно и то же место, то грунт постепенно разрушается и образуется углубление.

Ударное бурение применяется не только для скважин, но и для формирования шпуров. Это цилиндрическое углубление в породе длинно до 5 м и диаметром до 75 мм.

Один из главных недостатков этого способа – риск преждевременного осыпания грунта. Поэтому после окончания работ в скважину обязательно спускаются обсадные трубы.

Еще один из минусов – это трудоемкость процесса. Поэтому в случае большой глубины залегания вод работы могут затянуться надолго.

К достоинствам ударного бурения относят:

  • возможность работы при отрицательных температурах;
  • большой объем разовой выемки почвы;
  • возможность разработать скважину большого диаметра;
  • небольшие затраты на проведение работ.

Бурение с промывкой

К бурению с промывкой преступают после запресовки обсадных труб до стабильной (неосыпающейся) породы. Для циркуляции промывочного потока на буровых установках нашей фирмы смонтированы промывочные насосы с гидравлическим приводом (Фирмы: Speck или Caprari) На KBKB 20/100 с мощностью потока в 720 л/мин и высотой подъема 83 метра (Speck 50/250), на KBKB 30/150 с 960 л/мин и 132 метра соответственно (Caprari MECA 004/80).

Для установок KBKB 10/2 и KBKB 13 предлагаются промывочные насосы, на глубины до 50 или 100 метров, на сепаратном колесном шасси. Данные насосы приводятся отдельным бензиновым или дизельным двигателем. В оснащение входит всасывающий шланг на «3» и шланг давления на «5» дюйма.

В качестве промывочной жидкости может использоваться как чистая вода так и вода с дополнительными присадками.

Присадки используются для дополнительной стабилизации стенок скважины. В качестве присадок используются антисоль или бентонит. Наша фирма предлагает как сами присадки так и апараты для их замешивания и запресовки (состоит из 3-х частей; размеры 1,5х1,2х0,6 м.) Для размешивания суспензии с присадками а также для замешивания цементного раствора при запресовке геотермальных зондов мы предлагаем вентури-смеситель с приводом от промывовочного насоса с мощностью потока в 500 л/мин.

Промывочная система состоит из 2-х контейнеров для более качественной и быстрой осадки вынесенного материала в промывочной суспензии. Бесперебойная работа промывочного насоса напрямую зависит от качества отчистки (осадки) промывочной жидкости. Промывочный поток поступает в первую камеру по отводящему шлангу на «5» дюйма и всасывается из 2 камеры шлангом на «3» дюйма. При работе наблюдайте за всасывающей головкой. Она не должна быть забита поскольку это негативно сказывается на работе промывочного насоса.

В качестве бурового (режущего) инструмента при бурении с промывкой применяются шарошечные или лопастные долота. При бурении шарошечными долотами для оптимального давления на режущий инструмент рекомендуется применять утяжеленные штанги.

Поток промывочной жидкости из скважины имеет скорость 0,3-0,5 м/с.

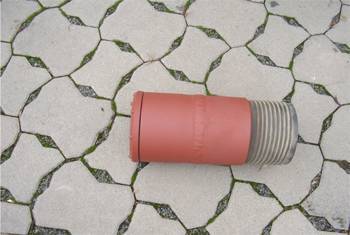

Фото 4: Режущий трубный башмак

Важно по окончанию забуревания каждой штанги основательно прочистить скважину от породы. Для этого рекомендуется 2-3 раза поднять и опустить буровой гарнитур на ход подачи

Вынос породы можно проконтролировать с помощью какого-либо фильтрующего элемента

Только после прекращения выноса породы отключить промывочный поток. Для этого не обязательно отключать промывочный насос. Можно лишь перекрыть промывочную систему с помощью шарового крана на промывочном насосе. После монтажа следующий буровой штанги шаровый кран открывается

Вынос породы можно проконтролировать с помощью какого-либо фильтрующего элемента. Только после прекращения выноса породы отключить промывочный поток. Для этого не обязательно отключать промывочный насос. Можно лишь перекрыть промывочную систему с помощью шарового крана на промывочном насосе. После монтажа следующий буровой штанги шаровый кран открывается.

При прохождении глинистых слоев есть опасность разбухания глины под воздействием воды и связанные с этим осложнений при заглублении геозонда. Для предотвращения разбухания глины рекомендуется применять в качестве присадки хлорид магнезия. Данная соль предотвращает разбухание глины. Кроме этого глиняная порода выносится не в виде суспензии, а в виде небольших кусков что упрощает отчистку промывочной жидкости.

При долгих рабочих паузах рекомендуется промыть насос чистой водой. При отрицательных температурах обязательно слить остаточную воду.

Роторное бурение

Буровое долото

Для бурения таким способом используется непрерывно вращающееся долото и глинистый промывочный раствор. Долото разбивает породы, в том числе и скальные, на мелкие фрагменты, а раствор выносит эти куски грунта на поверхность.

Чтобы бурение было эффективным, требуется грязевой насос. Он будет перекачивать глинистый раствор и обеспечит его непрерывное поступление.

При роторном бурении может применяться обратная промывка. Она позволяет ускорять процесс. Водоносный пласт достигается гораздо быстрее и качественнее. При обратной промывке раствор подается в затрубное пространство, а возвращается по трубе.

У метода роторного бурения имеется несколько преимуществ. Помимо того, что этим способом можно бурить скальные породы, следует отметить более высокую скорость прохождения. Несколько ниже стоимость работ.

Среди недостатков метода отмечают сложности работы в холодное время года. Требуется утепление системы циркуляции промывочной жидкости. Пробу с водоносного слоя можно снять только после обсадки и пуска скважины. Известковые пласты загрязняются глиной и водой раствора.

Бурение с промывкой скважины

Промывка скважины применяется для двух целей: охлаждения бурового оборудования и вымывания частиц разрушенного грунта. В качестве жидкости может выступать, как техническая вода, так и специальные буровые растворы.

В основном растворы используют при большой глубине выработки, когда по ходу движения могут встречаться различные природные пласты: водные, газовые, нефтяные. Эти пласты должны остаться нетронутыми, поскольку в случае их смешивания, есть риск загрязнения верхних водоносных слоев. Поэтому, когда идет бурение, вся скважина заполнена буровым раствором определенной плотности, который не дает пластам проникнуть внутрь разработки.

При роторном бурении скважины применяют прямую и обратную подачу промывочной жидкости.

Во время прямой подачи жидкость из резервуара подается насосом в буровую колонну на долото с отверстиями. Жидкость попадает на дно забоя и вместе с разрушенной почвой поднимается по кольцевому каналу – промежутку между колонной и стенками скважины – и оттуда в очистительный комплекс.

Во время обратной подачи вода самотеком поступает в скважину, а выбрасывается наверх по бурильной трубе под действием сильного обратного давления, создаваемого насосом или эрлифтом.

Второй способ считается более эффективным по нескольким причинам:

  1. Высокая скорость бурения. Насос в этом случае отсасывает жидкость из забоя, а не вдавливает её;
  2. скважина лучше очищается, ведь насос откачивает с жидкостью весь шлам;
  3. в качестве жидкости можно использовать обычную воду, поскольку не нужно никаких добавок для размыва частиц грунта.

К минусам обратной очистки можно отнести высокую стоимость оборудования.

Выводы и полезное видео по теме

Видео #1. Наглядная демонстрация процесса роторного бурения по шагам:

Видео #2. Разбор роторной технологии и принципов обустройства скважины:

Видео #3. Циркуляция воды при проведении роторного бурения:

Ситуация с наличием и глубиной залегания водоносных горизонтов может сильно отличаться от места к месту (а где-то их вообще нет, как на острове Мадейра).

При проектировании скважины и выборе оптимального способа роторного бурения следует использовать имеющиеся карты разведанных водоносных горизонтов. Это поможет вам сэкономить значительные средства и время.

Расскажите о вашем опыте в разработке скважины по роторной технологии. Поделитесь технологическими нюансами, которые пригодятся посетителям сайта. Оставляйте, пожалуйста, комментарии в расположенной ниже блок-форме, размещайте фото и задавайте вопросы по теме статьи.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
