Устройство и принцип работы блока питания телевизора
Прежде чем приступить к устранению неполадок в блоке питания, необходимо разобраться с его внутренним устройством и принципом функционирования. Сам по себе этот элемент представляет сложный механизм, регулирующий подачу тока и корректирующий напряжение во всём электроприборе. Именно благодаря ему обеспечивается нормальное энергопотребление и работа телевизора в целом.
В наше время производители продумывают различные варианты комплектации импульсного блока питания. Делается это с целью обеспечения безопасности и надёжной передачи электрического тока даже в условиях экстремальных перепадов напряжения. Но зачастую это не оправдывает себя, а добавление дополнительных деталей не только не делает конструкцию надёжнее, но и создаёт дополнительные слабые места, а также усложняет починку техники. Поэтому лучше всего использовать простые устройства, с которыми легче работать. И желательно иметь при себе схему подключения, с помощью которой можно разобраться в возможных источниках проблемы.
Основные части блока питания:
- входная система понижения и выпрямления напряжения, состоящая из различного количества обмотки в зависимости от мощности источника тока;
- специальный конденсатор фильтра, сглаживающий различия прямого и тока на входе;
- система стабилизации выходного напряжения, включающая в себя специальную микросхему.
Исходя из компонентов, входящих в комплектацию стандартного блока питания можно понять принцип его работы, который состоит из нескольких последовательных этапов:
- Входное напряжение, поступающее от внешнего источника, выравнивается до допустимых значений для конкретного электроприбора.
- Затем происходит генерация сигналов, примерная частота которых варьируется в пределах 10–100 кГц.
- Изменение частоты импульса до требуемых величин.
- После этого уже полученное напряжение выравнивается и фильтруется непосредственно внутри ИБП.
Внимательно изучив основные элементы и разобравшись в принципе функционирования прибора, можно приступать к поиску неполадок и их устранению.
Ремонт блоков ИБП компьютеров и телевизоров
Для ремонта источника импульсного напряжения понадобится такие инструменты как паяльник с регулировкой температуры, набор отвёрток, кусачки, пинцет, монтажный нож, обычная лампа на 100 Вт. Из материала понадобится припой, флюс, спирт для удаления канифоли кисточкой с паек платы. Из приборов нужен будет мультиметр.
Так как импульсные блоки питания (ИБП) телевизоров и компьютеров имеют стандартные схемы, то и методика обнаружения неисправностей в них будет одинакова. Нарушение работы преобразователя напряжения телевизора можно определить по отсутствию подсветки светодиода.
Блок питания компьютера АТХ
Начинают ремонт с проверки сетевого шнура, снятия блока питания с телевизора, внимательного осмотра элементов и дорожек платы. Ищут вздутые конденсаторы, потемнение дорожек, треснутый корпус алиментов, обугливание сопротивлений, нарушение целостности паек, особенно у выводов импульсного трансформатора.
Если внешних повреждений не найдено мультиметром, проверяют предохранитель, диоды, силовые транзисторы ключей, работоспособность конденсаторов. Когда вы уверены в исправности всех элементов, а устройство не работает, нужно менять микросхему генератора импульсов.
В преобразователе телевизора основные неисправности возникают в балластных резисторах, электролитических конденсаторах низкого напряжения, диодах. Прозвонить их можно не снимая с плат (кроме диодов). После устранения неисправностей припаивают лампу 100 Вт взамен предохранителя и включают.
- Лампа загорается и гаснет, появляется свечение светодиода спящего режима. Светится экран телевизора. Тогда проверяют напряжение строчной развертки, если оно, выше нормы меняют конденсаторы.
- Лампа загорается и тухнет, а светодиод не светится, нет растра. Причина, скорее всего в генераторе импульсов. Меряют напряжение на конденсаторе, которое должно находиться в пределах 280 — 300В. Если напряжение ниже, неисправность ищут в диодах или в утечке конденсатора. При отсутствии напряжения на конденсаторе, снова проверяют все цепи высоковольтных источников питания.
- Лампа горит ярко при неисправности некоторых элементов. Источник напряжения проверяют заново.
С помощью лампы накаливания можно находить вероятные неисправности источника. Для ремонта источника АТХ компьютера, нужно собрать схему нагрузки как на рисунке ниже или подключить к компьютеру. Однако, если неисправность блока АТХ на устранена можно спалить материнскую плату.
Вариант нагрузки для БП компьютера
Внешнее проявление отказа блока ATX может быть, когда не включается материнская плата, вентиляторы не работают или блок пытается многократно включиться. Перед поиском неисправностей устройства нужно пылесосом и кисточкой очистить его от пыли. Также проводится визуальный осмотр элементов, дорожек платы и только после этого включается нагрузка.
Если перегорает предохранитель, тогда подключают лампу накаливания 100 Вт, как при проверке источника напряжения в телевизоре. Когда лампа загорается, но не гаснет, неисправность ищут в конденсаторе, трансформаторе и диодах моста. При целом предохранителе неисправность могла возникнуть в ШИМ контроллере, тогда необходимо заменить устройство. Также многократный запуск источника указывает на неисправность стабилизатора опорного напряжения.
Диагностика неисправности телевизора
При первых симптомах поломки не стоит сразу же разбирать телевизор и извлекать блок питания. Дело в том, что причина проблемы часто кроется в розетке. Прежде всего стоит проверить наличие напряжение в сети, возможно неисправность в проводке. Причем наличие света или рабочие розетки в других комнатах еще ничего не значат, так как проводка может быть проложена только к одной розетке и проходить через отдельный автомат защиты. Проверить наличие напряжения в сети можно при помощи обычного индикатора.
Если напряжение есть, следует проверить его численное значение. Сделать это можно при помощи обычного мультиметра. Практически все современные телевизоры рассчитаны на рабочий диапазон напряжения в 210-250 В. Но в некоторых случаях напряжение может понижаться до пределов 190 или даже 170В. Телевизор не будет включаться только потому, что ему не хватает питания. В данной ситуации придется либо решать вопрос с энергопоставляющей компанией, либо прибегнуть к покупке стабилизатора.
Стабилизатор также поможет защитить телевизор от пагубных скачков напряжения в сети.
Если же все с источником питания и напряжением в порядке, проблемы действительно в самом телевизоре. А если он не включается, значит все кроется в неисправности самого блока питания
На что еще следует обратить внимание:
- Издает ли телевизор посторонний звук – трещит, стучит, свистит или пищит.
- Горит ли индикаторная лампа.
- Не греется ли задняя стенка телевизора.
- Происходит ли что-то при подключении телевизора к сети.
Далее можно будет приступить к разбору телевизора и извлечению из него платы блока питания для поиска локальных неисправностей.
Как понять, что именно БП вышел из строя
Самый заметный признак неисправного БП телевизора – не горит светодиод дежурного режима и устройство не реагирует на нажатие кнопок (в том числе, с пульта ДУ).
Другими основаниями считать, что БП вышел из строя могут быть:
- нестабильное включение (с нескольких попыток);
- светодиод дежурного режима светит, но реакция на попытку включения отсутствует;
- цвет светодиода меняется с красного на зеленый, но экран не горит и звука нет;
- посторонние шумы со стороны задней стенки (свистит, трещит и т.п.);
- ТВ включается, и присутствует звук, но экран не светит;
- другие неисправности.
Источниками любой из этих проблем могут быть и другие неисправности, но диагностику рекомендуется начать именно с проверки БП.
«Сложные щелчки». Серьезные причины
Если телевизионный приемник щелкает при включении или при работе, гудит и ведет себя неадекватно в плане посторонних звуков, то это скорее всего:
- Перегрев элементов плат или микросхем из-за нарушения электрического контура.
- Перегрузка блока электропитания (прямоугольная черная штука внутри).
- Система защиты стала активно противодействовать включению (например, после сильного скачка напряжения).
Но выявить их можно и самостоятельно. Сделаем более подробный разбор.
Спящий режим
Многие телевизоры во включенном состоянии без звука или с остановкой изображения впадают в «спячку» ждущего режима. При этом экран не «горит», а раз в минуту раздается отчетливый статический щелчок.
Дело в том, что телевизор перешел на энергосберегающий режим, он отключается кнопкой — Standby. Или просто включить-выключить.
Микросхемы
Представьте себе плату или микросхему: на ней куча каких-то дорожек, колбочек, резисторов, транзисторов и прочей занимательной «фигни» для не сведущего человека.
Любое повреждение из-за перепада в электричестве или механической «встряски» приведет к тому, что телевизор начнет щелкать по предохранительной системе.
Выгорела матрица и подсветка
Если телевизор демонстрирует черный экран, и при этом слышно отчетливое статическое щелканье. Звук похож на шум статических разрядов от шерстяного шарфа, но отчетливее и сильнее.
Явление может характеризоваться следующими признаками:
- Телевизор не показывает, но звук есть.
- На «диагонали» сильные затемнения или засветы.
- Изображение, как будто его «разбили».
- Черный экран.
Человеческий фактор
Это явление относится ко всем сферам жизни и особенно в ее «техническом разделе». Он проявляется в те моменты, когда мы пользуемся электроникой, не читая инструкций.
Во всех инструкция к плазменным панелям написаны две вещи:
- Запрещается подбирать разъемы неподходящие по типоразмеру и использовать разъемы, после контакта с влагой.
- Запрещается использовать воду для очищения поверхности сенсорных и плазменных панелей.
Мыли панель водой? Она начала щелкать – причина ясна.
Пропадает подсветка на телевизоре LG 42LB673V
По многочисленным просьбам читателей мы решили написать подробную статью как разобрать и отремонтировать телевизор LG 42LB673V (эту инструкцию можно применить и к его соседним братьям LG 42LB675V, 42LB677V, 42LB671V, 42LB679V) Телевизор 42LB673V относится к серии безрамочных, будьте очень аккуратны при разборке, одно неправильное движение и матрица даст скол, что приведет к нецелесообразности ремонта.
Данный ТВ принесли в ремонт с проблемой темные пятная на экране, но этот дефект может проявляться и как полное отсутствие подсветки (нет изображения, а звук есть).
Состав телевизора LG 42LB673V:
Main (материнская плата): EAX65384003
Power Supply (Блок питания): EAX65424001 (2.3) LGP42-14LPB
Panel (панель/матрица): LC420DUH (PG)(F1)
LED backlight/подсветка (led string): 42″ V14 Slim DRT REV0.6 6916L-1684A,6916L-1685B, 6916L-1683B, 6916L-1682A
Разбор телевизора LG 42LB673V
1. Положить телевизор лицевой частью вниз, на ровную, жесткую поверхность.
2. Откручиваем болты из задней крышки и снимаем ее
3. Откручиваем нижние торцевые болты панели динамиков и аккуратно снимаем ее, отжав две защелки по краям и отключив модуль Wi-fi с кнопкой включения-управления.
4. Откручиваем и снимаем нижние защитные планки
5. Откручиваем по два винта в правом и верхнем углах, которые крепят «П образную» рамку, снимаем ее.
6. Откручиваем и снимаем по периметру планки удерживающие стекло-матрицу.
7. Поднимаем «металлическое корыто» за выступающие части крепления кронштейна.
8. Снимаем фильтры и рассеивающий пластик.
9. На обратной стороне «корыта» снимаем крепеж удерживающий отражатель
10. Снимаем отражатель
Ремонт подсветки в телевизоре 42LB67*
В телевизоре установлена интеллектуальная подсветка из 5 линеек по 9 диодов, каждая в свою очередь состоит из двух отдельных частей по 5 и 4 диодов. Используются стандартные диоды на 3В LG 3530 130 -150 мА
Проверяем каждую линейку тестером либо ЛБП, отслеживая потребляемый ток.
Неисправности, которые случаются чаще всего
Включить или выключить телевизор проблематично
Когда ТВ-приемник не включается, и не горит индикатор подключения девайса к сети, то с большой вероятностью можно предположить, что вышел из строя блок питания. Обычно блок перегорает, если в сети «скачки» напряжения.
Когда телевизор отключается самопроизвольно, то проблема обычно бывает та же самая. Если ли вы позаботились о том, чтобы установить реле, которое служит защитой от перепада напряжения в сети, то оно может отключать устройство в нужное время. Если этого вы не сделали, то обязательно узнайте, какие сетевые фильтры лучше.
Когда напряжение стабильно, то существует пара первопричин для данной неисправности: сгорел блок питания или же повреждена материнская плата.
Телевизор не реагирует на команды пульта управления
Такая неисправность считается самой распространенной. И обычно все сводится к неисправности самого пульта. Может быть, пульт ранее упал и повредился. Может быть, на него что-то пролили. Возможно также, что вышли из строя элементы питания.
ВАЖНО! Обращаем внимание, когда пульт все же исправен, то могут быть проблемы с процессором или неполадки в приемнике дистанционного управления. Не действуют кнопки
Не действуют кнопки
Когда вы нажимаете на кнопки, а в ответ никакой реакции, то нужно проверить, не оборвался ли контакт между микроконтроллером и кнопкой. Если нет повреждения контактов, то, значит, проблема в процессоре контроллера.
Возникли проблемы со звуком
В большинстве случаев такая поломка телевизора как-то связана с динамиками. В таком случае нужно проверить, находятся ли они во включенном состоянии. А когда динамики подключены, нужно проверить, исправны ли контакты.
ВАЖНО! Изредка первопричина в поломке звукового процессора, но могут быть проблемы, которые возникают из-за усилителя низких частот. Могут быть также проблемы работы радиоканала
Ремонт БП компьютера
Признаки неисправности компьютерного БП:
- ПК вообще не подает свойств работоспособности;
- включается, но сразу после этого многократно перезапускается;
- не вращается вентилятор в БП.
Сняв с блока крышку и очистив плату щеточкой от пыли, ее подвергают осмотру. При отсутствии внешних повреждений, проверяют на целостность предохранитель. Если перегорел, вместо него включают лампу мощностью 100 Вт и нажимают пусковую кнопку компьютера. Засветившаяся лампа свидетельствует о неисправности высоковольтного выпрямителя либо его сглаживающего конденсатора.
При исправном предохранителе проверяют:
- транзисторы инвертора;
- ШИМ-контроллер.
При поломке одного из этих элементов, экономически целесообразнее купить новый БП. Причиной постоянных попыток перезапуска чаще всего является отказ стабилизатора опорного напряжения.
Пайка блоков питания
Во время ремонта ИБП возникает необходимость проверки элементов. Для этого необходимо выпаять соответствующий элемент с печатной платы
Пайку важно производить аккуратно, используя паяльник требуемой мощности:
- от 80 Ватт – для ремонта силовых элементов: трансформатор, силовые транзисторы, выходные диоды, диодный мост, сглаживающие конденсаторы;
- до 60 Ватт (или термовоздушную паяльную станцию) – для ремонта компонентов малой и средней мощности.
Если ИБП работал с нарушением температурных режимов (перегревался), то при удалении компаунда возможен отрыв SMD компонентов с печатной платы
Важно помнить про это, а при дальнейшем ремонте восстановить обвязку на плату
При ремонте ИБП используется сплав Розе, для уменьшения температуры заводского припоя и исключения повреждения подводящих проводников.
При монтаже необходимо припаивать на:
- паяльную пасту с температурой плавления 183 градуса Цельсия – элементы малой мощности
- ПОС 61-63 (Pb 61-63/ Sn 40) – силовые электронные компоненты.
После ремонта, перед проведением измерений на транзисторах, важно понизить температуру ИБП, так как в нагретом состоянии, ключи открыты. Перед пайкой вновь устанавливаемых компонентов (транзисторов) их выводы нужно зачистить и залудить
Перед пайкой вновь устанавливаемых компонентов (транзисторов) их выводы нужно зачистить и залудить.
После пайки, необходимо отмыть спиртом или другим очистителем те места где выполнялась пайка.
Виды адаптеров и их расположение в телевизоре
У подавляющего большинства телевизоров сетевой адаптер встроенный. Это связано с тем, что БП должен выдавать несколько напряжений, и он завязан в систему автоматики всего устройства. Выполнить разъемное подключение выносного блока в такой ситуации достаточно сложно из-за потребности в большом количестве силовых и контрольных пинов в разъеме. Удобнее иметь плату внутри корпуса.
Располагается БП обычно в тыльной части корпуса внизу. Практически всегда он находится рядом с разъемом для провода сетевого питания – чтобы как можно меньше тянуть высоковольтные провода внутри телевизора.

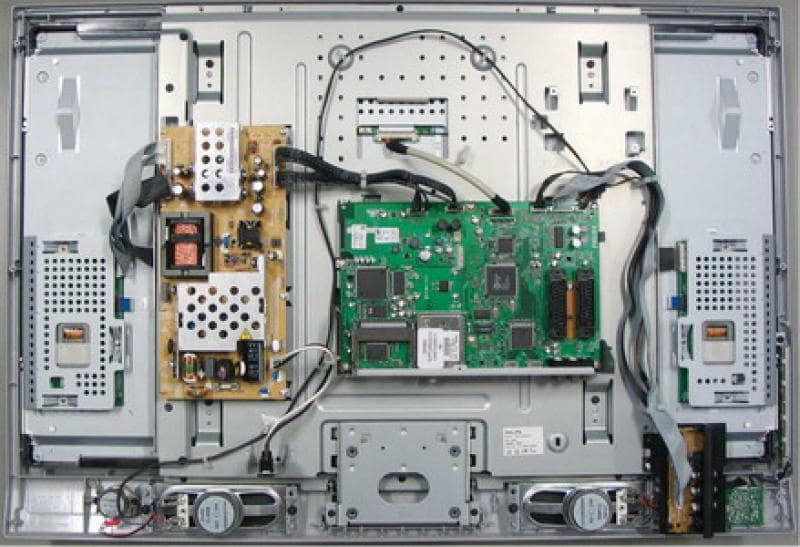

Расположение БП внутри ТВ
В некоторых моделях источник питающих напряжений закрыт дополнительным кожухом, который крепится на винтах или саморезах. Чтобы добраться до платы, этот кожух тоже придется демонтировать.
Снятие металлического кожуха БП
Импульсные блоки питания — как работают: краткий обзор схем
Структурная схема импульсного блока питания поясняется мнемоническими символами формы напряжения над каждым его составным блоком, а связи взаимодействия обозначены стрелками.
Принципиальную схему удобно представлять таким видом.
Монтажная плата одного из устройств с расположением деталей показана на фотографии ниже с моими комментариями.
Естественно, что это только частный случай, который, скорее всего не совпадет с вашим ИБП. Здесь я преследую простую цель — напомнить принципы взаимодействия составных частей блока.
Если вам необходимо более подробно ознакомиться с этими вопросами, то читайте специально написанную статью.
Безопасное подключение HDMI
Попытка подсоединить компьютер к телевизору через цифровой интерфейс HDMI в некоторых случаях может иметь весьма печальные последствия.
При отсутствии должного заземления, порт HDМI любого из устройств при этом может оказаться серьёзно повреждённым. Иногда можно увидеть искру при подключении. Были случаи выгорания ЧИПов и участков платы до образования углей. В таких случаях Main Board телевизора или компьютера может нуждаться в замене, что обычно является достаточно дорогостоящим ремонтом.
— Почему не работает HDMI? Был другой телевизор, подключали без проблем, купили новый, подключили кабель и сразу сгорел порт HDMI.
Такие вопросы часто задают владельцы телевизоров диспетчерам и мастерам сервисных центров по ремонту.
Следует обратить внимание на вилку шнура питания телевизора, имеет ли она вывод заземления. Если имеет, тогда желательно подключить телевизор в тот же удлиннитель или розетку, что и компьютер
В этом случае будет меньшая вероятность, что одно устройство будет заземлено, а другое нет.
Далеко не все телевизоры имеют сетевые шнуры с заземлением. Тем более, не всегда используется в квартирах заземление розеток должным образом. По этой причине при подключении антенного кабеля к телевизору на металлическом корпусе телевизора могут присутствовать элекромагнитные наводки на антенный кабель от проводов электрической сети. Иногда может образоваться непосредсвенный контакт в электрических щитках и шахтах домов между проводами электрических и кабельных сетей при их монтаже в непосредственной близости.
Многим из нас часто приходилось подключать антенный штекер к работающему телевизору, иногда при этом можно увидеть искру или ощутить в пальцах воздействие электрического тока. Но тюнер телевизора не может повредиться от подобных электрических воздействий, благодаря особенностям внутреннего устройства.
Дополнительно в блоках питания телевизоров всегда существует цепь для стекания статических зарядов в электрическую сеть, но она недостаточно эффективна в незаземлённых устройствах.
В узлах согласования HDMI телевизоров и компьютеров защита от статического электричества организована несколько хуже, чем в телевизионных тюнерах, и при наличии электромагнитных наводок от антенны или скапливающихся на корпусе статических зарядов (например, от высокого напряжения питания кинескопа или ламп подсветки LCD) вполне возможен электрический разряд на сигнальные выводы разъёма от корпусных элементов телевизора. Тем более, не рекомендуем производить подключение компьютера с телевизором непосредственно в рабочем режиме, часто на страницах интернета это называют —
При подключении к телевизору ноутбука, планшета или мобильного телефона, достаточно отключить шнур зарядного устройства.
При подключении компьютера, для максимальной безопасности, оба устройства (телевизор и компьютер) необходимо отключить от сети и отсоединить антенный кабель.После подключения кабеля HDMI в разъёмы, можно подсоединять антенну, и только потом включать оба устройства в сеть.
Такой нехитрый способ обезопасит интерфейсы от электромагнитных наводок и статики, но может не спасти ситуацию в более серьёзных аварийных случаях, когда на выводе заземления розетки присутствует напряжение сети (напряжение фазы 220в). Такое наблюдалось в практике и может происходить по вине электриков, производивших монтаж элетросетей квартиры, либо при повреждении изоляции в заземлённых силовых агрегатах мощных потребителей — бойлеров, электроплит, посудомоечных и стиральных машин…
Может быть другой вариант, когда напряжение сети присутствует на антенном кабеле по причини замыканий в проводах и коммуникациях сетей.
В этих случаях обычно выгорают платы и микросхемы контроллеров HDMI в пыль до углей. Либо греется антенный кабель или могут отключаться предохранители-автоматы в электрощитках.
Обезопасить свои устройства в таких случаях можно, если предварительно перед подключением проверить индикатором отсутствие высокого напряжения на земляных выводах розеток и на антенном кабеле. А так же на металлических элементах корпуса телевизора и компьютера в рабочем режиме. Индикатор напряжения можно приобрести в любом магазине электротоваров.
В подобных аварийных случаях необходимо вызвать электрика из компании по обслуживанию дома и устранить неисправность в монтаже электрических или кабельных сетей.
Описание преобразователя напряжения
Импульсный блок питания может иметь вид платы или самостоятельного выносного модуля. Он предназначен, как уже говорилось, для понижения и выпрямление сетевого напряжения. Его необходимость основывается на том, что в стандартной сети питания имеется напряжение в 220 вольт, а для работы многих бытовых приборов необходимо гораздо меньшее значение этого параметра. Сегодня, вместо стандартных понижающе-выпрямительных схем, собранных на основе диодного моста и силового трансформатора, используются блоки питания импульсного преобразования напряжения.

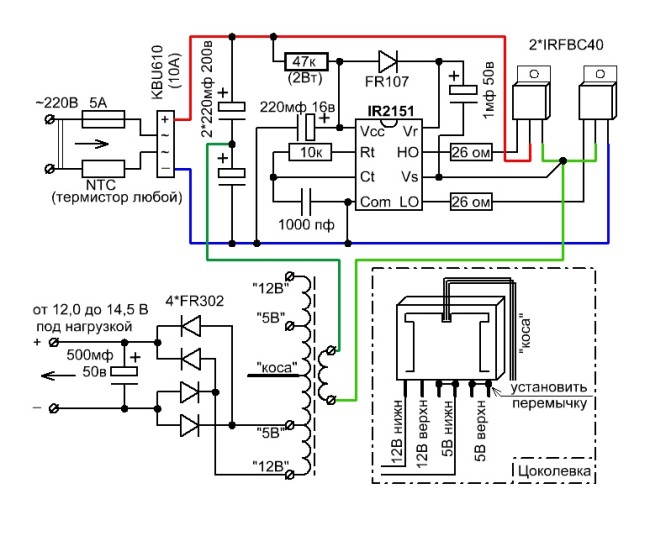

Схема импульсного блока питания
Все типы источника питания импульсного вида (встроенного или вынесенного за пределы прибора) имеют два функциональных блока:
высоковольтный. В таком блоке питания происходит преобразование сетевого напряжения в постоянное при помощи диодного моста. Причем напряжение сглаживается до уровня 300,0…310,0 вольт на конденсаторе. В результате происходит преобразование высокого напряжения в импульсное с частотой 10,0…100,0 килогерц;
В результате такого строения на выходе из блока питания импульсного типа функционирования наблюдается несколько или одно напряжение, которое нужно для питания бытовой техники. Стоит отметить низковольтный блок может содержать разнообразные управляющие схемы, повышающие надежность прибора.
Импульсный блок питания (плата). Цвета приведены на схеме
Поскольку блоки питания такого типа имеют сложное устройство, их правильный ремонт, проводимый своими руками, должен опираться на некоторые знания в электронике. Осуществляя ремонт данного прибора, не стоит забывать, что некоторые его элементы могут находиться под сетевым напряжением
В связи с этим даже проводя первичный осмотр блока необходимо соблюдать предельную осторожность. Ремонт в большинстве случаев не будет вызывать осложнений, т.к
импульсные блоки питания имеют типовое устройство. Поэтому и неисправности у них тоже будут схожими, а ремонт своими руками выглядит вполне посильной задачей.
Алгоритм поиска неисправностей блока питания, связанных с предохранителем
Для ремонта понадобится вольтметр.
С его помощью измеряется напряжение на электролитическом конденсаторе. Он выделен на фото. Если напряжение 300 В – предохранитель цел и все остальные, связанные с ним элементы (сетевой фильтр, кабель питания, входные дроссели) исправны.
Бывают модели с двумя небольшими конденсаторами. В этом случае о нормальном функционировании упомянутых элементов свидетельствует постоянное напряжение 150 В на каждом из конденсаторов.
При отсутствии напряжения нужно прозвонить диоды выпрямительного моста, конденсатор, сам предохранитель и так далее. Коварство предохранителей в том, что, выйдя из строя, они внешне ничем не отличаются от рабочих образцов. Обнаружить неисправность можно только через прозвонку – сгоревший предохранитель покажет высокое сопротивление.
Обнаружив неисправный предохранитель, следует внимательно осмотреть плату, так как выходит он из строя зачастую одновременно с другими элементами. Испорченный конденсатор легко заметить невооружённым глазом – он будет разрушен или вздут. В таком случае он не нуждается в прозванивании, а просто выпаивается. Также выпаиваются и прозваниваются следующие элементы:
- силовой или выпрямительный мост (выглядит как монолитный блок или может состоять из четырёх диодов);
- конденсатор фильтра (выглядит как большой блок или несколько блоков, соединённых параллельно или последовательно), находящийся в высоковольтной части блока;
- транзисторы, установленные на радиаторе (это полевики – силовые ключи).
Важно. Все детали выпаиваются и заменяются одновременно! Замена по очереди будет приводить каждый раз к выгоранию силовой части
Во время ремонта блока питания компьютера своими руками следует сначала проверить работоспособность сетевого кабеля и сетевого выключателя. Только после этого можно приступать к извлечению БП из корпуса.
Для определенных целей импульсный блок питания можно собрать самостоятельно из подручных деталей. Подробнее об этом — здесь.
Сгоревшие элементы нужно заменить на новые. Радиорынок предлагает богатый ассортимент деталей для блоков питания. Подобрать неплохие варианты по минимальным расценкам довольно легко.
На заметку. Предохранитель можно успешно заменить кусочком медного провода. Толщина провода в 0.11 миллиметра соответствует предохранителю на 3 Ампера.Причины поломки:
- перепады напряжения;
- отсутствие защиты (место под неё есть, но сам элемент не установлен – так производители экономят).
Решение этой неисправности импульсных блоков питания:
- установить защиту (не всегда возможно подобрать нужную деталь);
- или использовать фильтр сетевого напряжения с хорошими защитными элементами (не перемычками!).
