Ремонт газового котла Vaillant: расшифровка закодированных нарушений в работе и методы борьбы с проблемами

Ошибка f33 vaillant как устранить и что делать?

Возникает только в турбированных моделях котлов. Источник ошибки – реле давления в выпускном трубопроводе. Логика работы всех современных газовых котлов примерно одинакова. Когда поступает запрос на розжиг, плата управления включает вентилятор (дымосос), который создает разряжение. Когда достигнута нужная тяга, контакты дифференциального реле замыкаются и тем самым на плату передается сигнал на открытие газового клапана и розжиг горелки. Соответственно, если сигнала с реле нет или оно находится в замкнутом состоянии после выключения вентилятора, автоматика vaillant выдает ошибку f33.

Котел вайлант ошибка f33 причины:

  • не срабатывает вентилятор (можно проверить визуально)

  • поломка реле давления (в трубках может скапливаться конденсат, который стекая внутрь датчика, приводит его в негодность;

  • ошибка при монтаже выпускной трубы (также может скапливаться конденсат и заливать реле)

  • засорение коаксиальных трубопроводов, препятствующее нормальному протоку воздуха

  • засорение трубки Пито (скопившаяся грязь или насекомые)

Проверить срабатывание реле можно, создав самостоятельно разряжение через трубку (должен произойти характерный щелчок). Бывает, что реле “залипает”, т.е. в нормальном состоянии оно будет замкнуто, что можно проверить обычным мультиметром. В таком случае, его придется заменить.

Бывает, что повреждаются сами трубочки или трубка Пито, например, от воздействия высоких температур.

Малейшее изменение формы может влиять на показания и быть причиной ошибки F33.

Стоит отметить, что эта проблема практически всех газовых котлов. Некоторые производители решают ее установкой специального уширения (так поступили BAXI) для сбора конденсата, а некоторые даже делают трубочки с подогревом для его испарения.

Наиболее распространенные неисправности и их причины

Несмотря на истинное немецкое качество, как и любое другое оборудование, котлы Вайлант подвержены разного рода сбоям. Если всё-таки возникла та или иная проблема, то аппарат сообщает об этом владельцу методом вывода буквенно-цифрового кода на ЖК-дисплей, включая красную лампочку, о чем было сказано выше. У каждой ошибки свой код.

Если изучить тематические форумы, где владельцы котлов обсуждают их неисправности, то самыми популярными запросами являются такие:

  • ошибка с кодом F22, обозначающая отсутствие воды в устройстве либо ее нехватка. Стоит проверить, не заклинило ли насос, надежно ли соединены кабеля насоса с датчиком давления воды, глянуть на сам датчик или на мощность насоса. Возможна еще слабая циркуляция воды;
  • ошибка с кодом F28, при которой агрегат вообще не запускается. Причины могут быть разные: неправильно подключены ноль и фаза, перенасыщение газа воздухом, слишком низкий уровень давления газа, сломалась плата управления, котел неправильно заземлен, разрыв кабеля или ошибка подключения к газопроводу. Некоторые проблемы можно решить самому, глянув в инструкцию по эксплуатации. Например, проверить, открыт ли газовый кран или поменять в настройках котла давление газа на 5 мБар;

Ошибка F28 на дисплее котла

  • ошибка с кодом F29, при которой постоянно гаснет пламя горелки, а новые попытки розжига неуспешны. Причины могут быть такие: неправильно заземлен газовый котел, сбои с подачей газа в самой газовой системе, неполадки с трансформатором розжига либо с газовым клапаном. Чтобы устранить эту проблему стоит проверить давление газа, оно может падать слишком низко или посмотреть, хватает ли воздуха для нормального горения топлива;
  • ошибка с кодом F36 (Вайлант Atmo), при которой продукты горения выходят наружу. Такая проблема может возникать из-за плохой вентиляции в помещении или плохой тяги в дымоходе, либо же в помещении слишком высокая температура. Также следует проверить, достаточный ли сделан отступ между котлом и стеной;
  • ошибка с кодом F75, при которой насос котла работает, а давление не поднимается. Причин тоже может быть несколько: поломка насоса или датчика давления воды, попадание воздуха в систему отопления, неправильное подключение расширительного бака или недостаточное давление воды. Для устранения проблемы можно попробовать почистить датчик давления воды или же придется приобретать комплектующие мощнее.

Расшифровка

Ошибка f26 информирует о нарушении в функционировании газовой арматуры котла Вайлант. Регулировочный клапан, дозирующий подачу «голубого топлива» к горелке, изменяет положение под воздействием привода шагового двигателя. Управляющий сигнал на ШД подается с электронной платы в виде «серии» импульсов: количество определяется выставленным режимом работы Vaillant.


Отображается ошибка F26 на панели правления котлом Vaillant

ЭПУ, регулируя число шагов, определяет степень открытия газового канала и количество пропускаемого топлива. Движение шпинделя зависит от взаимодействия магнитных полей катушек. Следовательно, причину ошибки f26 котла Вайлант нужно искать в блоке газовой арматуры и ЭПУ.

Однозначной рекомендации по устранению кода нет, потому инструкция производителя советует при такой неисправности обращаться в сервисную организацию. Статья написана на основе личного опыта автора и анализа обмена мнениями мастеров, пользователей по решению проблемы с ошибкой f26, встречающихся на тематических форумах.

Электроника преподносит самые неожиданные сюрпризы: разные коды вызываются схожими неполадками. При поиске причины 26-й ошибки до вызова представителя сервиса стоит попытаться устранить дефект самостоятельно.

Перезапустить котел

В зависимости от типа Вайлант нажать кнопку RESET, «СЕТЬ» или «ВКЛ». Если ошибка f26 ложная, появившаяся после скачка напряжения, исчезнет.


Кнопка для сброса ошибки F26 для котлов atmoTEC pro, turboTEC pro

Проверить заземление

Потенциал на корпусе котла Вайлант – частая причина ошибок. Выявляется касанием индикаторной отверткой металлической части агрегата. Наводки (блуждающие токи) приводят к сбоям в работе электронной платы, ложным кодам неисправностей.

Проблема решается установкой на газовой трубе, перед котлом, диэлектрической муфты.


диэлектрическая муфта

Пользователи не зря отмечают, что ошибка f26 Vaillant высвечивается после сильной грозы. Нарушения в функционировании отопительного агрегата характерны при самостоятельном обустройстве заземления без учета требований ПУЭ и рекомендаций производителя.

Произвести осмотр внутренней части котла

Оценивается состояние эл/цепей между блоком газовой арматуры и электронной платой, надежность соединений. Оплавленная изоляция, конденсат инициируют замыкания, «садят» сигнал, команда управление клапаном котла Вайлант теряется, высвечивается ошибка f26. Обнаруженные дефекты устранить несложно.

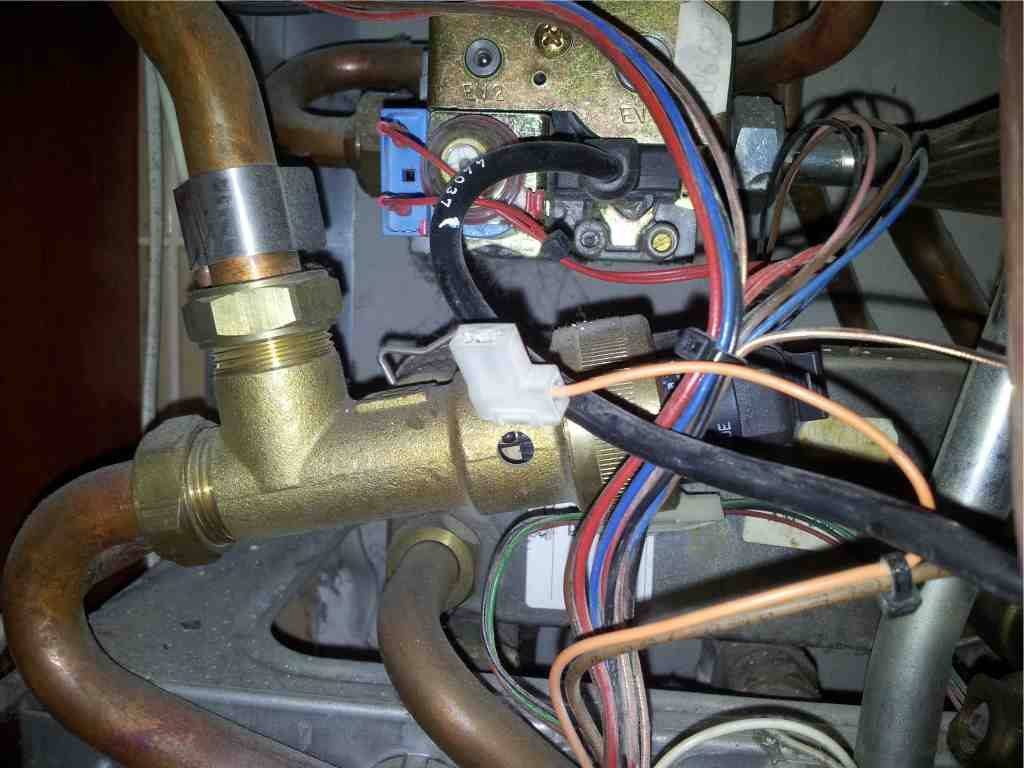

Проверка сигнальных линий в котле Vaillant

Визуально определяются и повреждения ЭПУ. На это указывают раздутые корпуса электролитических конденсаторов, микросхем, трещины, сколы, выгоревшие дорожки.

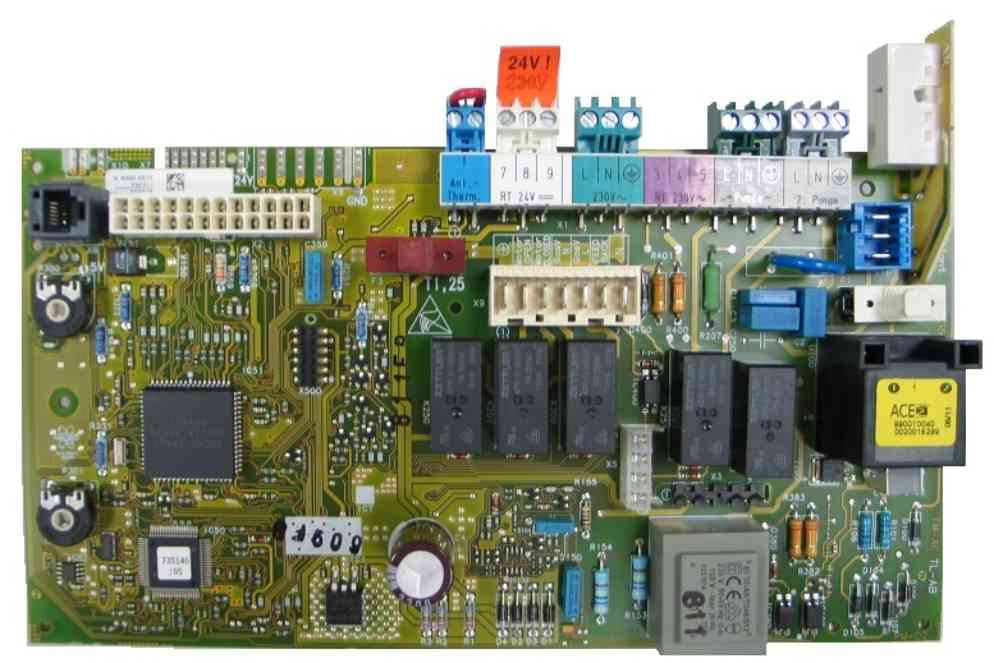

Плата управления котлом Vaillant

Выполнить чистку

Пыль – вероятная причина ошибки f26. Накапливаясь на деталях арматуры, плате управления котла Вайлант, постепенно впитывает влагу, превращаясь в токопроводящий слой. Удаление грязи производится аккуратно, ватным тампоном, без использования спитросодержащих и иных агрессивных жидкостей. Рекомендуется практиковать регулярно, особенно для котлов Вайлант атмосферного типа. Этим минимизируется риск появления на дисплее агрегата ошибок.

Не получается убрать код f26 – обращаться в авторизованный сервис. Самостоятельно «ковырять» плату по советам из интернета, различного рода «знатоков» нецелесообразно по ряду причин.

  • ЭПУ стоит дорого, от 7800 до 14300 рублей. За диагностику в мастерской на стенде, восстановление работоспособности узла придется заплатить не свыше 1000.

  • Замена процессора результата может и не дать – в зависимости от типа Вайлант, года выпуска «прошивка» отличается.

  • Плотная компоновка деталей подразумевает точечную пайку. Выполняется на станке, с контролем температуры. Иначе перегрев, повреждения корпусов элементов неизбежны.

  • Отсутствие принципиальных схем вынуждает пользователя действовать «вслепую».  В результате котел простаивает длительное время.

  • Иногда причиной ошибки f26 становится неисправность в плате дисплея (панель индикации). Ремонту не подлежит – меняется.

При оформлении заявки указать дату выпуска и тип Вайлант. Мастер в считанные минуты заменит ЭПУ, проблема с ошибкой f26 решится быстро.

Неисправности и как их устранить

Появление той или иной ошибки на дисплее еще не означает о возникновении серьезных проблем. Электроника иногда воспринимает показания датчиков как сигналы об отказе или поломке того или иного узла. Поэтому обычно первым действием становится сброс ошибки и перезапуск котла.

Если ошибка появляется повторно несколько раз подряд, сомнений в неисправности больше не остается.

Рассмотрим пути решения наиболее часто возникающих проблем:

F 22

Отсутствие воды может свидетельствовать об остановке насоса (проверить контакты или состояние провода, заменить насос), возникновение проблем с краном подпитки или с самим датчиком.

F 28

Блокировка розжига происходит вследствие отсутствия положительного результата на попытки устройства поджечь газ на горелке. Наиболее вероятная причина — отказ элементов газовой арматуры, отсутствие газа в магистрали, попадание в газопровод воздуха и прочие проблемы с системой подачи газа.

F 29

Причиной прекращения горения газа чаще всего является прекращение подачи из газопровода, рециркуляция отработанных газов, снижающих способность газа к воспламенению, отказ трансформатора розжига. Как вариант, следует проверить состояние заземляющего электрода.

F 36

Эта ошибка возникает только на котлах с горелкой атмосферного типа и свидетельствует о попадании отработанных газов в атмосферу жилого помещения. Преобладающими причинами являются плохое состояние дымохода, отсутствие тяги (возникновение обратной тяги из-за внешних условий), слишком короткая труба дымохода. Нередко причинами оказываются слишком высокая температура в помещении или малый отступ от стен, сделанный при монтаже агрегата.

F 75

После 5 попыток не поднимается давление в системе. Причиной может быть как наличие воздуха в трубопроводах, так и отказ насоса. Как вариант, может быть ошибочно подключен расширительный бак к питающему трубопроводу или слабое общее давление воды в магистрали.

Популярные неисправности газовых котлов Vaillant

В процессе эксплуатации оборудования постоянно возникают ситуации, когда тот или иной узел оказывается под увеличенной нагрузкой и может выйти из строя.

Ситуации могут возникнуть самые разные, но большинство из них могут быть систематизированы и классифицированы как наиболее типичные. Производитель заботится о надежности работы своих агрегатов.

Конструкция каждой установки содержит набор специальных датчиков, которые мониторят состояние определенных деталей и оповещают пользователя при появлении сбоев режима или отказов того или иного элемента. Эти датчики составляют систему самодиагностики, которая подает сигналы на электронную плату управления.

Наличие такой системы значительно облегчает процесс локализации возникшей неисправности, позволяет обнаружить ее на ранней стадии. Код ошибки имеет приоритет перед другими системными сообщениями и выводится на дисплей в любой ситуации.

Это облегчает ремонт и обеспечивает сохранность дорогостоящей техники.

Виды котлов Вайлант

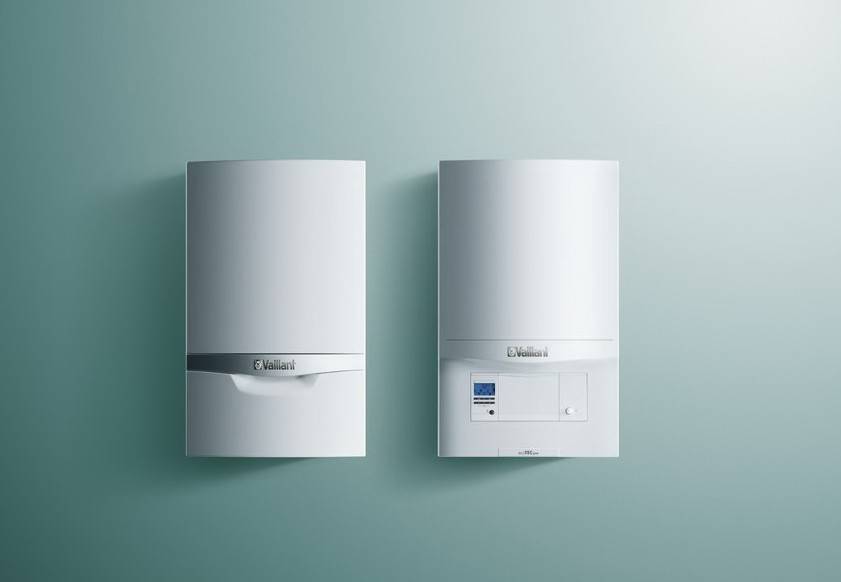

Газовый конденсационный котел Vaillant ecoTEC

Котлы Вайлант имеют большой модельный ряд. Их разделяют:

По способу установки:

Настенные котлы. Они имеют небольшой вес и размер, удобны в использовании, поскольку не требуют отдельного помещения. Настенные приборы имеют классический сдержанный дизайн, благодаря чему легко могут вписаться в любой интерьер.

Напольные котлы. Они отличаются большей мощностью (16–57 кВт), подходят для отопления дома или большого помещения. Теплообменник в них выполнен из чугуна, что обеспечивает и долговечность прибора, и самый главный недостаток напольного варианта – большой вес. Последние модели серии имеют две горелки, одна из которых обеспечивает постоянную температуру теплоносителя, а другая позволяет изменить температуру нагрева до более высоких цифр.

По числу контуров:

  • Одноконтурные (VU). Они имеют один теплообменник и служат только для обеспечения теплом. Чтобы получить горячую воду, к такому котлу подключают дополнительно бойлер.
  • Двухконтурные (VUW). Обеспечивают работу системы отопления и подают теплоноситель в контур ГВС.

По отводу продуктов горения:

Атмосферного типа (AtmoTEC). Это традиционный вариант исполнения – с открытой камерой сгорания. Такие котлы работают по принципу обычной печи с естественной тягой. Они монтируются только около дымохода и зависят от скорости движения воздуха снаружи здания. Их огромное преимущество – энергонезависимость.

Турбированного типа (TurboTEC). Это настенные аппараты с закрытой камерой. Продукты сжигания в них отводится принудительно (коаксиальный дымоход). Они энергозависимы, но имеют ряд преимуществ: оснащены вентилятором, что позволяет регулировать тепловую мощность, монтировать котел на любой стене дома.

Видео на тему

Газовые автономные системы отопления являются наиболее распространенными и оптимальными с точки зрения эргономики на сегодняшний день. Но из-за не самых лучших условий эксплуатации они часто подвергаются различным поломкам независимо от страны-изготовителя и цены агрегата.

Например, котел Вайлант, неисправности которого зачастую связаны с плохой очисткой газа, может не прослужить даже одного сезона, хотя стоит больших денег. И вины изготовителей в этом нет, потому что оборудование рассчитывается на оптимальные условия и не всегда может эффективно бороться с возникающими по вине коммунальщиков проблемами.

Последовательность ввода в эксплуатацию котлов Vaillant

  • перед заполнением требуется тщательно промыть систему отопления (крупные частицы, оставшиеся после монтажных работ могут повредить исполнительные механизмы)

  • проверить состояние автоматического воздухоотводчика на циркуляционном насосе, если он закрыт – отвернуть на 1-2 оборота

  • запорные вентили на радиаторах отопления или термоголовки должны быть полностью открыты

  • заполнить систему отопления до давления не ниже 1 бара (как правило, 1.3 – 1.5 бара)

  • включить котел и проверить давление, при необходимости еще подпитать систему

  • обязательно проверить дефлектором газа наличие утечек

  • Vaillant требует заполнять систему подготовленной водой жесткостью не более 20 единиц по немецкой системе исчисления и запрещает добавление в систему антифриза или ингибиторов коррозии.

После того, как система заполнена, необходимо выполнить программу удаления воздуха P0, при которой будет работать только насос в специально предусмотренном режиме, и удаляться лишний воздух из контура отопления и ГВС

Повторная поломка

Не долго музыка играла, мой любимый газовый котел Vaillant вновь вышел из строя. У меня сначала показалась ошибка f33 и вновь f28, что означает проблему с газовой горелкой. Поскольку дисплей Вайлант шалил, естественно, грешил на плату управления. Однако не следует спешить с выводами. Как в прошлый раз, действуем по четкому плану:

  1. Отключение оборудования.
  2. Снятие газового котла.
  3. Проведение диагностики.
  4. Разбор конструкции.
  5. Проверка элементов.

Поскольку ранее производил осмотр агрегата, решил проверить все основные узлы. Интересовало состояние крана, датчиков, насоса. Не было желания часто разбирать агрегат, поэтому задумался, как устранить все неисправности разом. В газовом котле Vaillant некоторые элементы скрыты, поэтому проблематично добраться до них, не повредив другой элемент.

Речь идет как раз-таки о плате управления. Находится она на в нижней части конструкции, и чтобы добраться, придется повозиться с болтиками, в моем случае все выглядит хлипко. Наконец котел Валиант открыт и можно осмотреться. Плата управления представляет собой обычный элемент, такой же, как и в компьютере. При разборе газового котла рекомендуется лишний раз не трогать пальцами контакты, соединительные элементы, поскольку на них остаются жирные пятна. Все это может повлиять на работу автоматики.

Устранение ошибки начинается с зачистки контактов. На плате управления, как известно, находятся дорожки, и они отлично чистятся обычной канцелярской затирочкой. Что касается датчиков, я лишь убрал с них пыль. При осмотре заметил, что трёхходовой кран болтался и возможно в скором будущем мог выйти из строя. Данный элемент находится в верхней части конструкции, он отвечает за перекрытие газа.

В магазине подобрал аналогичный трёхходовой товар, самое интересное было с платой управления. Найти похожую вариацию проблематично, к счастью, на ней указан точный код товара, поэтому удалось заказать через интернет.

Ошибка F28 также может появится из-за неисправности редуктора. Элемент отвечает за давление газа и соединен с счетчиком. Когда у меня были подозрения на счёт редуктора, первоначально производил диагностику, необходимо проверить настройки. Первым делом перекрывается газовый кран

Необходимо обратить внимание на дисплей. Если код ошибки пропадает, значит, элемент надо заменить. Бывает, что с магнитом все в порядке, страдает трансформатор розжига

На нём часто скапливается нагар и газовый котёл отказывается работать. Проверить давление не так-то просто, поскольку требуется снять обшивку. Добравшись до распределительной коробки, перекрывается запорный кран. Внутри находится несколько уплотнительных винтов, которые фиксируются на газовой арматуре. Необходимо их лишь немного ослабить, конструкция не такая прочная, как может показаться на первый взгляд

Бывает, что с магнитом все в порядке, страдает трансформатор розжига. На нём часто скапливается нагар и газовый котёл отказывается работать. Проверить давление не так-то просто, поскольку требуется снять обшивку. Добравшись до распределительной коробки, перекрывается запорный кран. Внутри находится несколько уплотнительных винтов, которые фиксируются на газовой арматуре. Необходимо их лишь немного ослабить, конструкция не такая прочная, как может показаться на первый взгляд.

Для проверки давления применяется цифровой тонометр. В инструкции вы найдете точные показатели нормального давления в зависимости от модификации.

Что проверить

Газовую магистраль

Блокирование тракта, падение давления вызывают ошибку f29. На объекте с газовой плитой ее можно использовать для проверки системы розжигом всех конфорок. По высоте язычков пламени, их стабильности, цвету несложно определить, поступает по трубе «голубое топливо», не снижено ли давление, не происходит подсос воздуха.


Простая проверка поступления газа

Плита потребляет при розжиге газа больше, чем Вайлант. На практике после ее включения в работу ошибка f29 котла исчезает. Если такое наблюдается, причина – в счетчике. Его механическая часть иногда клинит, а повышенное потребление топлива способствует «срыву»: прибор учета придется менять.

Вероятные причины

  • Перебои с поступлением энергоресурса. При автономном газоснабжении ошибка f29 – следствие выработки запасов «голубого топлива» в резервуаре или оледенения редуктора.
  • Газовый фильтр. Нуждается в периодическом обслуживании. Мельчайшие фракции, нанесенные по трубе, льдинки постепенно забивают ячейки. Давление снижается, котел Вайлант начинает сбоить, останавливается с ошибкой f29.
  • Счетчик. Некорректная работа становится причиной остановки агрегата. Проконтролировать несложно наблюдением за циферблатом (табло).

Канал притока воздуха

Порядок действий определяется спецификой монтажа отопительной установки.

При заборе воздуха из помещения обеспечивается интенсивный приток. Способ зависит от местных условий: к примеру, распахивается дверь топочной. Если в смежной комнате, из которой производится забор кислорода для котла Вайлант, работает вытяжка, она отключается. Эти простейшие действия устраняют ошибку f29. Далее решается, что предпринять для эффективной подачи воздуха к агрегату при любых условиях.

При выводе канала наружу проверяется оголовок. Для предотвращения попадания в котел пыли, мелкого мусора на трубу ставится сетка. Некоторые умельцы надевают консервную банку с отверстиями. Ячейки фильтра обрастают пылью, наледью, кислород к Вайлант поступает в меньшем объеме. Это сказывается на соотношении компонентов горючей смеси, пламя становится нестабильным, иногда угасает, работа котла блокируется с ошибкой f29.


Коаксиальный дымоход с защитой от внешней среды

Рекомендация. Если 29-код появляется в периоды смены направления ветра, следует изменить схему прокладки воздуховода: вывести трубу в другом месте, прикрыть оголовок – вариантов много. Главное, чтобы не задувало.

Канал удаления конденсата. Для нормальной работы котла Вайлант скопившуюся жидкость нужно периодически сливать. Несоблюдение этой рекомендации может вызвать ошибку f29.

Датчик ионизации

Выдает на модуль управления котла Вайлант сигнал о наличии и устойчивости пламени. В результате частичного загрязнения (нагаром, пылью) электрод теряет чувствительность. Ошибка f29 устраняется очисткой проволочки.


Почистите котел Вайлант

При ремонте котла Вайлант проверяется целостность сигнальных цепей. Жгут разбирается, а по окончании работ стяжка на место не ставится. Возможно, провод датчика ионизации примыкает к металлической детали и при изношенности изоляции периодически замыкает. Отсюда и ошибка f29.

Газовый клапан

Нужно учитывать, что он настраивается по давлению. Поэтому при ошибке f29 никаких разборок арматуры, регулировок не проводится, только чистка. После демонтажа узла котла Вайлант снимается колпачок, закрывающий шток управления заслонкой. Оно электромеханическое, перемещение обеспечивается магнитом. Мельчайшие фракции, забивая щель между ним и прокладкой, препятствуют свободному ходу штока. Чистится и вся полость, куда имеется доступ. Удаление грязи, пыли устраняет ошибку f29.


газовый клапан котла Vaillant

Она вызывается и механическими повреждениями. Типичная неисправность – дефект шестерни редуктора: узел меняется.

Как исправить ошибку F29 газового котла Vaillant (Вайлант)

При выполнении рекомендаций производителя по монтажу и эксплуатации бытовых отопительных установок они редко выходят из строя. По статистике ремонта часть проблем – следствие неграмотных действий пользователя или влияния внешних факторов. Статья поможет самостоятельно устранить ошибку f29.

Расшифровка кода

Ошибка f29 появляется во время работы Вайлант. Ее путают с 28-й, код которой свидетельствует о неудачных попытках розжига. Сразу же разбираться с котлом, вызывать мастера, если оборудование гарантийное, не стоит. Неисправность – следствие кратковременного перебоя с подачей газа.

Первые шаги

Нажмите кнопку под номером 8 на пульте управления котлом Вайлант

Данный алгоритм действий экономит время на устранение проблемы с отопительным оборудованием. Отрицательный результат – повод искать причину остановки котла Вайлант.

На заметку! В инструкции на газовое оборудование информация по неисправностям скудная. Производитель, учитывая сложность приборов, их опасность в плане воспламенения (взрыва), не рассчитывает на ремонт силами пользователя – только аттестованный мастер. Ряд ошибок котла Вайлант вызываются идентичными факторами.

Что проверить

Газовую магистраль

Блокирование тракта, падение давления вызывают ошибку f29. На объекте с газовой плитой ее можно использовать для проверки системы розжигом всех конфорок. По высоте язычков пламени, их стабильности, цвету несложно определить, поступает по трубе «голубое топливо», не снижено ли давление, не происходит подсос воздуха.

Простая проверка поступления газа

Плита потребляет при розжиге газа больше, чем Вайлант. На практике после ее включения в работу ошибка f29 котла исчезает. Если такое наблюдается, причина – в счетчике. Его механическая часть иногда клинит, а повышенное потребление топлива способствует «срыву»: прибор учета придется менять.

Вероятные причины

Канал притока воздуха

Порядок действий определяется спецификой монтажа отопительной установки.

Коаксиальный дымоход с защитой от внешней средыРекомендация. Если 29-код появляется в периоды смены направления ветра, следует изменить схему прокладки воздуховода: вывести трубу в другом месте, прикрыть оголовок – вариантов много. Главное, чтобы не задувало.

Датчик ионизации

Выдает на модуль управления котла Вайлант сигнал о наличии и устойчивости пламени. В результате частичного загрязнения (нагаром, пылью) электрод теряет чувствительность. Ошибка f29 устраняется очисткой проволочки.

Почистите котел Вайлант

При ремонте котла Вайлант проверяется целостность сигнальных цепей. Жгут разбирается, а по окончании работ стяжка на место не ставится. Возможно, провод датчика ионизации примыкает к металлической детали и при изношенности изоляции периодически замыкает. Отсюда и ошибка f29.

Газовый клапан

Нужно учитывать, что он настраивается по давлению. Поэтому при ошибке f29 никаких разборок арматуры, регулировок не проводится, только чистка. После демонтажа узла котла Вайлант снимается колпачок, закрывающий шток управления заслонкой. Оно электромеханическое, перемещение обеспечивается магнитом. Мельчайшие фракции, забивая щель между ним и прокладкой, препятствуют свободному ходу штока. Чистится и вся полость, куда имеется доступ. Удаление грязи, пыли устраняет ошибку f29.

газовый клапан котла Vaillant

Она вызывается и механическими повреждениями. Типичная неисправность – дефект шестерни редуктора: узел меняется.

Трансформатор розжига

Неудачный запуск котла Вайлант связан с отсутствием искры или ее недостаточной мощностью. Если нет дефектов проводов, мультиметром проверяется обмотка Тр: обрыв – R = ∞, короткое замыкание – R = 0. При межвитковом прибор покажет сопротивление, но при несоответствии значения паспортным данным искра получается слабая, недостаточная для розжига горелки. Ошибка f29 устраняется заменой трансформатора.

Сгоревший электрод розжига котла Vaillant

Плата управления

Самостоятельный ремонт под силу пользователю с профильным образованием, но на это уйдет время. Ошибка f29 устраняется заменой узла котла Вайлант.

Можно ли самостоятельно выполнять ремонт

Действующие правила запрещают самостоятельный ремонт газового оборудования. Этот момент надо учитывать, приступая к восстановительным мероприятиям. Однако, в этом вопросе немало неясностей — в конструкции котла есть и другие узлы, не имеющие прямого отношения к газовой аппаратуре.

Если выходит из строя вторичный теплообменник или вентилятор наддува, система подач газа никоим образом не будет затронута. Для решения подобных проблем необходимо вызывать техника из сервисного центра. Он имеет все необходимые допуски и разрешения, никаких вопросов у инспекторов газовой службы не возникнет.

Самостоятельное вмешательство в конструкцию котла расценивается как расторжение гарантийного договора по инициативе пользователя, и рассчитывать на бесплатный ремонт уже не придется. Таким вмешательством могут посчитать даже замену вилки на проводе питания, поэтому, рекомендуется в любых ситуациях сразу вызывать техника из сервисной службы.

При самостоятельном ремонте — котел снимут с гарантии

Если возможности связаться со специалистами не имеется, приходится действовать на свой страх и риск. При покупке котла надо сразу выяснить, где находится ближайший сервисный центр и есть ли возможность оперативного решения возможных проблем.

Если гарантийная мастерская расположена слишком далеко и выезд мастера на дом не производится, заключать гарантийный договор не имеет смысла.

Страница 60

Руководство по монтажу и техобслуживанию eloBLOCK 0020094388_02

Подключение к электросети

Настенные электрические котлы Vaillant eloBLOCK предназначены для подключения к электросети 3 x 230/400 В. Аппараты VE 6 и VE 9 могут подключаться к 1 x 230 В с помощью перемычки. Номинальное напряжение каждой фазы сети должно составлять 230 В; при напряжении сети свыше 253 В и ниже 190 В возможны экс- плуатационные неисправности.

5.1 Подключение к сети (здесь: eloBLOCK VE 24, VE 28)

> Снимите лицевую обшивку аппарата.

> Смонтируйте прилагаемый крепеж для кабельного ввода сете-

> Проведите сетевую подводящую линию через кабельный ввод (1)

слева на нижней стороне аппарата.

> Удалите оболочку с сетевой подводящей линии прибл. на

2 – 3 см и зачистите изоляцию жил.

> Подсоедините соединительный кабель к соответствующим винто-

вым клеммам (¬

Рис. 5.2 – 5.4).

Жилы должны быть механически прочно закреплены в

винтовых клеммах кабельного ввода.

> Установите лицевую обшивку на место.

Эксплуатация с двухтарифным счетчиком электроэнергии

Снабжением энергией по обычному тарифу может прерываться в часы пиковой нагрузки. В таком случае отопительный режим возмо- жен только в период действия низкого тарифа. Продолжительность и частота подачи энергии по низкому тарифу определяется энергоснабжающей организацией либо оговарива- ется с ней.
