Тонкости ремонта электроплит своими руками — это полезно знать

Не работает плита – с чего начать? Инструкция

Сначала проверяем напряжение питающей сети. Начинать нужно с розетки: однофазной или трехфазной, к которой подключена плита. При питании от трех фаз измеряется напряжение между всеми фазами и нулевым рабочим проводником (должно быть 220 В), а также между всеми фазами (должно быть 380 В). При однофазном питании производим одно измерение – между фазой и нулем.

Если розетка исправна, проводим те же измерения на вводном клеммнике электроплиты. Если на нем будет чего-то не хватать, то виноват кабель электропитания.

Корпуса электроплит заземляются. Но если по каким-то причинам заземление отсутствует, то при поломках плит нужно сразу проверить, не появилась ли на корпусе «фаза». Для этого используется однополюсный индикатор напряжения. Так как корпус окрашен, делать это желательно на шляпках болтов и на конфорках, включив их предварительно в работу

Если «фаза» обнаружена, то продолжать ремонт надо с осторожностью

Если плита заземленная «бьется» током, то придется поискать две причины: сначала – куда пропала связь с контуром заземления, а затем – в каком месте электроплиты утечка.

В случае, если питающее напряжение в норме, потребуется определить масштабы поломки. Если не работает отдельный элемент (конфорка, духовой шкаф), то искать неисправность нужно в ее цепи. Если не работает вся плита или часть конфорок – потребуется проверка общих цепей питания. При наличии нескольких режимов работы конфорок и духового шкафа нужно заранее выяснить, все ли они включаются. Для этого потребуется время, так как конфорки придется по нескольку раз нагревать и остужать.

Отсутствие индикации работы конфорки не всегда означает, что она неисправна. Возможно, не горит индикаторная лампа.

Итак, район поиска сужен до минимума. Обесточиваем плиту, вынув вилку питания из розетки, и разбираем ее. У переносных плит для этого удаляем крышку внизу, у стационарных – откручиваем пару винтов и поднимаем верхнюю крышку.

Делаем внешний осмотр

Обращаем внимание на надежность крепления разъемных электрических соединений, состояние изоляции проводов, наличие запахов горелой изоляции и состояние поверхностей коммутационных элементов. Часть неисправностей определяется как раз таким образом

Если это не помогло – читаем дальше.

Про подключение электроплиты читайте в статье: «Подключение электроплиты: основные вопросы»

Разборка плиты

Перед тем, как начинать ремонтировать устройство, нужно разобрать корпус и добраться до основных элементов. В зависимости от конструкции, на панели или на задней стенке электроплиты Ariston (Аристон), Beko (Веко), Bosch (Бош) и прочих могут располагаться резьбовые соединения. Их нужно аккуратно открутить и снять. Стол прикреплен при помощи четырёх винтов, если их снять, то панели можно будет приподнять и убрать в сторону.

Вы увидите провода, которые подходят к конфорке – это кабеля питания и переключателей. Они обязательно снимаются, т. к. в противном случае, дальнейшая разборка будет невозможна. Схема снятия конфорок имеет следующий вид:

1. Сначала отворачивается прижимная гайка заземления;
2. Она аккуратно снимается;
3. Под заземлением может находиться кольцо или скоба, которые служат для максимально плотного прижатия детали к основанию;
4. Конфорка может устанавливаться как на резьбу, так и просто вставляться в отверстие. Вам нужно в зависимости от её конструкции, смазать резьбовой элемент маслом и вывернуть деталь из корпуса или просто поддеть её плоской отверткой и достать.

После Вам откроется доступ к внутренним соединениям устройства. Нужно отметить, что основные элементы варочной поверхности расположены непосредственно под ней, ниже (на днище, под ним, на задней стенке) расположены запчасти духового шкафа.

Фото — варочная панель

Почему отключается электроплита?

В первую очередь не пытайтесь устранить проблему самостоятельно — это может привести к непоправимым последствиям. Для того чтобы провести диагностику, необходимо разбирать устройство, а делать это непрофессионалу опасно. Дождитесь мастера, и он устранит неполадку, а также объяснит, почему отключается электроплита. Вот несколько возможных причин:

1. Проблема с напряжением в розетке;
2. Неисправность в проводке квартиры;
3. Проблема с наличием напряжения в кабеле, который подключается к электроплите из-за поломки вилки или его перетирания;
4. Могут быть повреждены контакты или провода – мастер заизолирует проводку;
5. Произошло подгорание контактов;
6. Обрыв контактной цепи;
7. Слишком большое сопротивление спиралей — неисправность одной из конфорки;
8. Проблемы с контактами конфорки.

ЭКЧ. Экспресс-конфорка

Есть разновидность ЭКЧ конфорок, которые маркируются, как экспресс-конфорки. Определить их можно по красному кругу в центре конфорки. Внутри такой конфорки есть спираль повышенной мощности со встроенным термореле. Такие конфорки быстрее разогреваются, а когда выходят на максимальный режим термореле отключает спираль повышенной мощности, тем самым предотвращая перегрев конфорки. Схема включения ничем не отличается от обычных конфорок. Что выбирать, обычную или экспресс, решать вам. Я лично предпочел бы обычную, ибо чем меньше всякого рода соединений, тем ниже риск поломки.

Ремонт электрических плит

Для начала давайте определимся, что вы сможете сделать сами, а что нет. Плиты бывают с электромеханическим управлением и электронным. В этой статье, да и вообще на сайте рассматривать электронные плиты и варочные панели я не буду, поскольку область электроники… Скажем так, электричество это лишь маленький кусочек электроники в нынешнем мире. Могу еще так сказать. Для понимания электричества в большей степени достаточно знать закон Ома и понимать его. В электронике, даже если я сейчас простыми словами начну перечислять, то всё затянется очень надолго. Так что, касательно электронных варочных панелей, я кратко их коснусь, но разбирать непосредственно ремонт не буду. Прежде, чем вы начнете читать дальше, если вы собираетесь разбирать плиту, обязательно ознакомьтесь с инструкцией по электробезопасности . Когда дочитаете инструкцию просто нажмите на кнопку «назад» и вернётесь сюда.

Неисправности электроплит неисправности плиты

Собственно, неисправностей буквально несколько и я разделю их на пункты:

Ну а теперь, пойдём по порядку и подробно рассмотрим каждый пункт.

Проверяем наличие напряжения

Для этого вам потребуется мультиметр . Напряжение надо будет проверять в розетке (в первую очередь), в клеммной колодке плиты, на переключателях режимов конфорок, на самих ТЭН ах. Как измерить напряжение мультиметром написано здесь .

Итак, разбираем розетку для электроплиты и делаем замер напряжения. Если оно в пределах 220-240 вольт, значит всё в порядке, но не спешите закрывать розетку. Аккуратно вставьте вилку в розетку, включите плиту и снова проверьте напряжение. Если оно вдруг пропало, значит у вас проблема на питающей линии а не в плите. Если вы пользуетесь розеткой вроде РШ, как на фотографии, значит отключите питание, убедитесь в его отсутствии и сделайте две манипуляции.

В последнее время найти хорошую розетку для электроплиты найти очень сложно. Если розетка находится за плитой, я рекомендую заменить её на сжимы У739М

Но если вам нужна именно розетка, то надо уделить пристальное внимание правильному подключению проводов к ней. На фотографии вы видите, как деформировался контакт

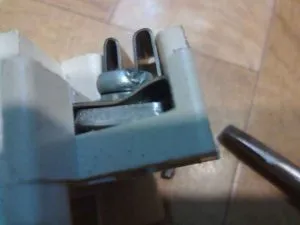

Это происходит по причине того, что провод просто был вставлен в клемму и затянут. Вроде бы вы затянули его крепко, но на самом деле, провод почти не затянут из-за деформации контакта. Поэтому в некачественных розетках из провода надо сделать колечко и только потом затягивать. Затяжка в данном случае, хотя бы, будет надежной. Далее надо обратить внимание на контакты. На фотографии синим кругом выделен контакт, в котором вилка не будет обеспечивать надёжного соединения. Поэтому надо выправить контактные пластины, как это показано на правом контакте, обведённом красным кругом, чтобы обеспечить надёжное соединение. Если металл хлипкий, то делать это надо каждый раз, как вы вытаскиваете вилку (во всяком случае, если не подгибать, то проверять состояние контактов). Всего этого можно избежать, если применить сжимы У739М или любые другие, подобные им. Втыкаете вилку в розетку и переходите к следующему пункту.

Переключатель для электроплиты

Начнём с того, что существует три типа переключателей. Все они механические, но отличаются по принципу работы.

• ступенчатая регулировка мощности
• плавная регулировка мощности
• плавная регулировка мощности с возможностью включения дополнительной области

Соответственно, для каждого переключателя используются свои конфорки. Для ступенчатого переключателя используется конфорка с несколькими нагревательными элементами. Всё о такой конфорке вы можете найти здесь . Температура на конфорках с такими переключателями регулируется ступенчато и имеет фиксированные положения.

Для переключателя с плавной регулировкой мощности используются конфорки с одной спиралью. Следовательно, такая конфорка, если перегорает, то один раз и навсегда. В отличие от конфорок с несколькими спиралями (о них шла речь в предыдущем абзаце), которые продолжают работать частично, но не выдают максимальную мощность. Температуру на таких конфорках вы можете регулировать плавно в очень широких пределах, практически как на газовых плитах.

Для переключателя с плавной регулировкой и дополнительной областью, так же используются конфорки с одной спиралью, но конфорки имеют две области. Следовательно, неисправность может проявляться в двух вариантах: не работает какая-то одна область или не работают обе области. Если перестала работать только одна область, значит более вероятно что причина или в переключателе или в конфорке, если перестали работать сразу обе области, то вероятнее всего, пропало питание конфорки или проблема в переключателе.

Что по этому пункту? Поскольку вы будете работать с опасным напряжением, вам надо быть очень внимательными. Включаете переключатель, и проверяете напряжение на конфорке. Если напряжение есть, а конфорка не работает, это может обозначить две неисправности — сгорела конфорка или неисправен термопредохранитель конфорки (если он есть). Если напряжения нет, но в клеммную колодку плиты оно приходит, значит проблема сугубо в переключателе.

Неисправности переключателя плиты

В принципе, неисправность ступенчатого переключателя одна. Слабый контакт приводит к нагреву контактных пластин и либо выгорает контакт, либо деформируются направляющие переключателя. В данном случае определить неисправность поможет только внимательный осмотр переключателя. Если вы видите потемневшие клеммы, значит переключатель придется менять, поскольку в домашних условиях отремонтировать его не удастся. Можно лишь отсрочить его гибель на несколько дней/месяцев.

Ремонтировать переключатели с плавной регулировкой я бы тоже не стал. Неисправностей чуть больше, но все они сводятся к тому, что происходит разладка биметаллического элемента. Принцип работы этих переключателей в том, что по биметаллической пластине протекает ток, вызывая нагрев пластины, что в свою очередь ведет к обратимой деформации пластины. Как только деформация достигает критической точки переключатель меняет положение контактов, замыкая или размыкая контактные пластины питания конфорки. Если вы и отремонтируете такой переключатель, то настроить правильное включение и отключение его довольно проблематично. В этом случае конфорка либо не будет выходить на полную мощность, либо не будет до конца отключаться.

Прежде чем менять переключатель с плавной регулировкой с дополнительной областью, есть смысл сначала его разобрать. Неисправность бывает двух видов: не включается дополнительная область и не отключается. В первом случае надо смотреть, что не дает включить, во втором случае имеет место такой момент, как сваривание контактов. В этом случае контакты размыкают, зачищают шкуркой или надфилем до ровного состояния контактных площадок и это может надолго решить проблему, а может и не решить. Тут всё зависит от качества материала рабочих контактов.

Бытовая химия и народные средства

Почистить конфорки разных видов можно механическим способом с применением бытовой химии и народных средств. Последние легко приготовить из подручных веществ, например, из:

• столового уксуса;
• кальцинированной или пищевой соды;
• нашатырного спирта;
• перекиси водорода;
• стирального порошка;
• хозяйственного мыла.

Если говорить о покупной бытовой химии, то следует отметить, что вещества, содержащие в составе хлор и концентрированные щелочи, нельзя использовать для мытья алюминиевых частей.

В последнее время все большую популярность приобретает средство, именуемое меламиновой губкой. Это вещество не нуждается в дополнительных моющих средствах, но при этом прекрасно удаляет самые стойкие загрязнения с любых поверхностей. Меламиновую губку, несмотря на ее абразивную структуру и истираемость, можно без опаски использовать на стекле и керамических покрытиях. После мытья этим поистине волшебным средством не остается разводов. Кроме всего прочего, исследования группы ученых доказали, что меламиновая губка убивает бактерии, то есть обладает умеренным бактерицидным свойством.

Регуляция мощности

Одного лишь ТЭНа недостаточно, чтобы получить рабочую конфорку: его мощность необходимо варьировать, от слабой к сильной, чтобы готовить различные блюда. Для одних нужен медленный огонь, для других быстрый. Как это осуществить?

Обычно используются две конструкции: это набор из нескольких нагревательных спиралей в одной конфорке, или термостат. В первом случае конфорка состоит из двух-трех спиралей разной мощности, которые могут быть включены одновременно или поодиночке. Регулятор огня для такой конфорки дискретный (ступенчатый), может занимать одно из четырех или шести положений. Вот пример устройства такой конфорки на 4 положения нагревателя:

• В конфорке 3 спирали: две с малой мощностью, и одна с большой.
• Положение 1: включена одна из спиралей с малой мощностью;
• Положение 2: включены две спирали с малой мощностью;
• Положение 3: включена спираль с большой мощностью;
• Положение 4: включены все спирали одновременно.

Плитка с термостатом устроена иначе, регулятор мощности на ней плавный, а нагревательный элемент в конфорке всего один. Термостат — это реле, которое срабатывает при определенной температуре и отключает нагрев. Таким образом достигается строго заданная мощность жара. Плиты с термостатами на конфорках встречаются нечасто, но вот духовки оборудованы этим прибором практически всегда.

Духовки бывают двух основных типов конструкции: простые и конвекционные. Простая духовка нагревается двумя большими электронагревателями: верхним и нижним. У такой духовки два регулятора, один из которых задает температуру, а другой включает или выключает верхний и нижний нагреватели. Конвекционная духовка обычно имеет только один нагреватель и систему подачи воздуха на него, работающую аналогично промышленному фену.

Конструкция и диагностика

Несмотря на внешнюю сложность, это устройство имеет очень простую конструкцию. Все рабочие элементы установлены в специальном жаропрочном шкафу, выполненном из легированной стали.

Фото — конструкция электроплиты

Принцип работы электроплитки основан на нагревании ТЭНа посредством протекания по нему электрического тока. Устройство оснащено нагревательными элементами, которые необходимы для приготовления пищи. Они бывают керамическими, трубчатыми, галогенными, сплошными.

Фото — строение конфорок

1. Керамические конфорки представлены в виде трубки, поэтому они могут использоваться для любых электроплит и их ремонт очень просто провести самому. Спираль укладывается в отверстие в плите и закрепляется при помощи специальных деталей. Сейчас все чаще используется стеклокерамика, которая более доступная и долговечная, кроме того, она поддается мытью;
2. Галогенные конфорки считаются экономными, они работают за счет галогенных ламп с отражателями. Эти осветительные устройства установлены в различных участках варочной поверхности и обеспечивают быстрый нагрев и небольшой расход электрической энергии;
3. В старых отечественных плитках (Мечта, ЗВИ и прочие) часто устанавливались чугунные спиральные ТЭНы. Они медленно нагревались, но после отключения очень долго отдавали тепло. Отдельно нужно отметить их долговечность и стойкость к влаге и воздействию высоких температур;
4. Трубчатая спираль выполнена из полой трубы. При нагреве она не только отдает тепло, но и способствует циркуляции теплого воздуха внутри себя, что позволяет повысить эффективность работы прибора. Этот тип конфорок сложнее всего отремонтировать самому.

Для питания плиты используется силовой провод, который подключается ко всем конфоркам. Помимо этого, они соединяются также с регуляторами и термостатами, которые выступают в качестве системы безопасности прибора. После включения провод начинает передавать энергию на ТЭН, который необходим для приготовления пищи. Контролировать уровень нагрева и конфорку нужно при помощи соответствующей ручки. У многих бытовых плит Ardo (Ардо), Indesit (Индезит), Electrolux (Электролюкс), Zanussi (Занусси) и прочих помимо этих приборов встроены также таймеры и сигнализаторы. Они помогают контролировать время приготовления пищи.

Фото — современная плита с галогеновыми лампами и сенсором

В отличие от газовых, электроплиты считаются довольно безопасными в повседневном использовании. Их ремонт и обслуживание можно легко выполнять самостоятельно, а по долговечности они значительно лучше, чем газовые модели. В частности, это потому, что их можно чистить в домашних условия, а не ждать прихода специалиста.

Типичные неисправности:

1. При работе появляется запах горелого. Если беспокоит запах горелой пищи, то ремонт не нужен, требуется прочистить поверхность готовки. Если же воняет пластмассой или резиной, то нужно срочно вызвать электрика;
2. Конфорка не греет. Причина может заключаться в отсутствии напряжения, проблеме спирали или управляющей рукоятки. Потребуется ремонт конфорки или её провода;
3. Не настраивается температура нагрева. Здесь однозначно потребуется ремонт переключателя режимов;
4. Конфорка не греется. Частая проблема настольных и стационарных плит в том, что у них трескаются спирали. Они могут разрушиться в результате удара или от резкого перепада температур (к примеру, спираль нагрелась, а на неё случайно попала холодная вода). Именно в этом заключается причина отсутствия нагрева конфорки или неравномерного обогрева пищи. Самостоятельный ремонт спирали очень легко провести без помощи мастера – чащ всего её просто нужно заменить;
5. Плохая работа духовки. Скорее всего, проблема кроется также в поломке спирали.

Сразу нужно отметить, что фирменный сервис не возьмется выполнять гарантийный ремонт после постороннего вмешательства. Поэтому если у Вас нет подобного опыта, то лучше сразу обратиться в специализированные мастерские.

Устройство электроплиты

Электроплиты делятся на две большие группы: портативные и стационарные. Портативные электроплиты отличаются небольшими размерами (на 1-2 конфорки, без духовки), питаются от обычной розетки 220 вольт. Они предназначены для людей, выезжающих на дачи, часто переезжающих из квартиры в квартиру или снимающих комнаты, проживающих в общежитиях, в общем, ля удобства установки в любом месте.

Стационарные электроплиты оборудованы духовками, конфорок на них от 2 до 4. Они предназначены для установки в строго определенном месте на кухне, питаются от трехфазных розеток 380 вольт (в каждой квартире, как правило, одна такая розетка, предназначенная специально для установки электроплиты и находящаяся на кухне).

Но у всех электроплит одна общая часть — это конфорки. В основе устройства конфорки лежит электронагреватель, который может быть трубчатым (ТЭН), спиральным или иной формы. Электронагреватель представляет собой спираль, навитую из проволоки. Проволока используется не простая, а из особого сплава (обычно нихрома — сплава с добавлением никеля и хрома); этот материал отличается высоким сопротивлением и греется, когда через него пропускают ток. За счет этого и работает нагреватель.

Некоторые плиты используют нагреватели иной конструкции — индукционные. Эти плиты отличаются от обычных тем, что нагревают не конфорку, а непосредственно посуду за счет наведения в ней токов с помощью электромагнетизма. Готовить на таких плитах можно только в металлической (стальной или чугунной) посуде. Медная и алюминиевая посуда плохо подходит для таких плит, а керамическая не подходит вовсе.

Есть и еще более продвинутые — например, галогенные, нагревающие за счет сфокусированного теплового и светового излучения. Спираль такой плиты очень похожа на спираль обычной конфорки, но заключена в колбу, заполненную особым газом. Этот газ позволяет накалять спираль больше обычного, она видимо светится красным светом. Принцип действия такой конфорки аналогичен галогенной электролампе, это, по сути, и есть электролампа, но инфракрасного, а не видимого спектра.

Индукционные и галогенные плиты дороже обычных, и зачастую включают в себя электронные элементы управления. Ремонт этих устройств сложнее, чем ремонт обычных электроплит, но в настоящей статье рассмотрены и некоторые неисправности этих плит.

Неисправности духовки

Духовка ремонтируется аналогично конфоркам: здесь тоже присутствуют нагревательные элементы, сопротивление которых следует проверить. Это относится к духовкам классического типа с двумя нагревательными элементами: верхним и нижним.

Духовки же конвекционного типа устроены более сложно, и помимо нагревательного элемента, тут присутствует также нагнетатель воздуха, работающий по принципу вентилятора. Следует проверить, работает ли электродвигатель нагнетателя, подает ли он воздух на холодную или на горячую. Если он не нагнетает воздуха вообще, скорее всего, вышел из строя именно он.

Удалите вентилятор и осмотрите его, прежде всего двигатель и подшипники. Возможно, поломка заключается в отсутствии смазки. Попробуйте смазать его и установить на место. Если и в этом случае нагнетатель не заработает, следует убедиться в отсутствии клина подшипников. Только после этого следует заменять электродвигатель.

Если духовка греется, но слишком слабо или слишком сильно, то, возможно, поломка состоит вовсе не в нагревательных элементах, а в термостате. Эта поломка будет рассмотрена в следующем разделе. Кроме того, слабый нагрев духовки может свидетельствовать и о нарушении теплоизоляции. Осмотрите уплотнитель, проверьте, насколько плотно он прилегает к дверце духовки.

Инструкция по ремонтным работам

Неисправно работающая электроплита — «неприятность» распространённая, побуждающая взять в руки телефон и вызвать на дом мастера. Однако такой способ обходится недёшево, поэтому ремонт плиты стоит попробовать выполнить самостоятельно при условии соблюдения техники безопасности, наличия инструментов.

Необходимые инструменты

Приступая к ремонту, готовят набор необходимых инструментов:

• мультиметр;
• крестообразные и плоские отвёртки;
• кусачки;
• плоскогубцы;
• монтажный нож;
• термоусадочная трубка;
• мелкозернистая наждачная бумага;
• фонарик;
• паяльник;
• изолента;
• пинцет;
• молоток;
• набор гаечных ключей;
• пробник напряжения.

Разборка электрической плиты

Моделей плит разных размеров, конструкций много. Выделить основные пункты, по которым происходит разборка оборудования, невозможно

Но для всех существует главное условие: наличие термоизоляционного слоя из стекловаты требует предельной осторожности при работе. Это же относится и к асбестовой пыли прокладок, находящихся под конфорками (относится к старым моделям электроплит советского образца)

1. Вначале демонтируется верхняя панель, закреплённая винтами, расположение которых зависит от конструктивных особенностей плит – на задней стенке или по периметру корпуса под верхней крышкой. Открутив винты и сняв крышку, получают доступ к конфоркам, ведущей к ним проводке, регуляторам мощности, расположенных на передней панели.
2. Чтобы освободить нижнюю часть, где установлены нагревательные элементы, конфорки с проводами снимают. Для этого откручивается прижимная заземляющая гайка, затем снимается.
3. Демонтируется конфорка, посаженная на резьбу или вставленная в отверстие. Смазав резьбовую деталь маслом, выворачивают из корпуса либо поддевают отвёрткой и вытаскивают. В доступности оказываются внутренние соединения оборудования.

Совет
Электроплиты с варочной панелью из керамики, например, Веко и другие, разбираются с предельной осторожностью, чтобы не повредить деталь, не допустить её перекоса.

Устранение неполадки

Устранение неполадок в электроплите и в другой бытовой технике доверяют профессионалам. Они знают основы электротехники и ознакомлены со всеми правилами техники безопасности.

Учитывают, что подключение и дальнейшее обслуживание электроприборов своими руками приводит к отказу со стороны сервисных центров обслуживать бытовую технику после несанкционированного вмешательства. Аннулируется и гарантия производителя в случае самостоятельной починки неисправных узлов и элементов.

Чтобы вернуть плите работоспособность, приступают к устранению неисправностей:

1. Конфорки. Для обнаружения поломки откручивают крепление и проводник заземления. Находящееся под конфоркой стопорное кольцо или пружину извлекают, поддев деталь острым предметом. Неисправные конфорки заменяют на новые, так как эта деталь ремонту не подлежит. Если конфорки исправны, переходят к осмотру блока управления, регулятору мощности, переключателю.
2. Сломанный переключатель. Поломку определяют при поворачивании ручки по часовой стрелке. Если движение не сопровождается характерным щелчком, нужно заменить элемент. Для этого сначала отсоединяются ручки, снимается передняя панель, осматривается регулятор и его контакты. Контакты зачищают, а неисправную деталь заменяют на новую.
3. Работа электронного блока управления проверяется путём подачи напряжения на плиту. Исправная автоматика срабатывает спустя определённое время. Для устранения поломки лучше обратиться к мастеру, так как требуется наличие принципиальной схемы, знания в радиотехнике.
4. Для замены регулятора и ступенчатого переключателя демонтируют переднюю панель с металлической пластиной, удерживающий регулятор, далее просто выполняют замену неисправного элемента.
5. Неисправность электромодуля. Для ремонта требуются знания в микропроцессорных узлах и электронике. Если их нет, лучше обратиться в сервисный центр.
6. Поломка рычага мощности. Чтобы определить неисправность, регулятор устанавливают на максимальную температуру и следят за степенью нагрева конфорки. Если она остаётся холодной, требуется замена электронного прибора.
7. Проблема с термостатом. Выражается в двух случаях: окисление вводных контактов и нулевой контакт с корпусом детали, изнашивание и перегорание твердосплавных элементов внутри. Нужна полная замена термостата.

Требования к электропроводке

Квартирный щитокВводной автомат

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Для подключения нужно использовать кабель сечением от 4 мм2, если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм2. При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

Выбор сечения кабеля

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Варианты исполнения розеток для электроплиты

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

• для подключения прибора используется трехжильный медный кабель сечением от 4 мм2 либо от 6 мм2 в зависимости от длины шнура;
• в электрощите устанавливается отдельный автомат для плиты;
• выполняется монтаж устройства защитного отключения;
• плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

Неисправности переключателей и реле

Неисправность переключателя можно опознать во время прозвонки «наживую»: если на контактах перед переключателем есть напряжение, а после оно отсутствует, это верный признак выхода переключателя из строя. Такой переключатель следует заменить.

Так же следует действовать и в том случае, если напряжение пропадает при определенном положении переключателя.

Если регулятор плавный, а не ступенчатый, то, скорее всего, здесь работает термостат. Необходимо выяснить, какой из узлов неисправен: регулятор или сам термостат (реле). Срабатывание реле термостата сопровождается характерным звуком в виде тихого щелчка. Он должен раздаться при подаче напряжения, если регулятор работает. Такой же щелчок будет звучать и при отключении. Попробуйте включить конфорку в тишине и прислушаться. Если вы услышите щелчок, то регулятор исправен. Если щелчка не будет слышно, то неисправен регулятор, и его следует заменить.

Если щелчки есть, необходимо проверить работу реле термостата. Несильно поверните регулятор, так, чтобы дать малый нагрев. Исправно работающий термостат будет то включать, то выключать конфорку; вы будете при этом слышать всё те же тихие щелчки, раздающиеся через регулярные промежутки времени. Если щелчков нет, то это признак неисправности реле термостата. Неисправный термостат может не отключаться, а все время подавать питание; обычно это приводит к слишком сильному (максимальному) нагреву всё время, вне зависимости от положения регулятора.

Выяснив, какой именно узел неисправен, вы можете заменить его аналогичной запасной частью.
