Противопожарное УЗО: рекомендации по выбору, правила и схемы монтажа

Основные ошибки во время подключения УЗО

При подключении УЗО многие допускают типичные ошибки, которые могут иметь весьма серьезные последствия для человека. Чтобы избежать их, соблюдайте такие правила:

входные клеммы устройства защитного отключения должны подключаться только после соответствующего автомата, прямое подключение к сети недопустимо; соблюдайте соответствие нулевых и фазных контактов, их обозначение специально указано на корпусе; при монтаже проводки внимательно соблюдайте схему, особенно это касается объектов с разветвлением, большим количеством подключенных объектов и несколькими УЗО для них; если в квартире или доме отсутствует заземляющий проводник, то его ни в коем разе не стоит заменять проводом наброшенным на радиаторы отопления или трубы водопровода, заземление должно изготавливаться в соответствии с правилами; обращайте внимание на рабочие характеристики приобретаемых приборов (номинальный рабочий ток и ток отключения) и их соответствие параметрам сети, к примеру, если в линии может протекать ток в 50А, то устройство стоит выбирать минимум на 63А. Чтобы обезопасить себя во время подключения соблюдайте элементарные правила электробезопасности

Чтобы обезопасить себя во время подключения соблюдайте элементарные правила электробезопасности.

На чем основана противопожарная защита

Короткое замыкание между деталями электрооборудования, находящимися под напряжением, и заземлёнными частями конструкции вызывает ток короткого замыкания, который достаточен для срабатывания автоматического выключателя.

Однако при повреждении изоляции короткое замыкание возникает не всегда. В некоторых случаях появляется ток утечки, величина которого составляет всего 100-500мА.

При напряжении 220В мощность, выделяемая в месте замыкания, достигает 100Вт. Аналогичную мощность имеет пламя карманной зажигалки и его вполне достаточно для разогрева места аварии до температуры возгорания рядом расположенных легковоспламеняемых материалов. Для защиты от подобных ситуаций используется противопожарное УЗО.

Уставка такого устройства в зависимости от модели составляет от 100 до 500мА. Такие токи являются опасными для здоровья и жизни людей, но противопожарное УЗО для частного дома может защитить электропроводку от возгорания, а дом от пожара.

Конструкция и принцип действия этого аппарата ничем не отличается от обычных приборов, кроме более высокого тока утечки. В УЗО и дифавтоматах, применяемых в домашней электропроводке, он составляет 10-30мА. Номинальный ток аппаратов противопожарной защиты может быть любым, но обычно он начинается от 25А и зависит от реле, установленного внутри устройства.

Информация! Количество полюсов зависит от числа фаз — двухполюсные приборы устанавливаются в однофазной сети, а четырёхполюсные в трёхфазной.

Как УЗО может предотвратить возгорание?

В случае поражения электрическим током не образуются искры, которые могут стать причиной пожара. Но пожар все же может возникнуть при возникновении тока утечки. Дело в проводке и электрическом токе, который проходит по кабелям. Изначально жилы рассчитаны на строго определенные значения напряжения. Если эти параметры выходят за рамки проектных норм, то незадолго до появления открытого огня.

Если через пробитую изоляцию начинается мощная утечка электрического тока, металл проводов, не рассчитанный на такое, начинает слишком сильно нагреваться – это приводит к оплавлению изоляционной оболочки и нагреву окружающих предметов

Задача противопожарного УЗО – контролировать эту ситуацию и не допускать перегрева проводки. При повреждении изоляции и образовании тока утечки защитное устройство просто отключает проблемную линию от сети. Если в цепи присутствует дифференциальный выключатель, дело в слишком сильном нагреве металла жил и до возникновения пожара даже не доходит.

Ток утечки в диапазоне 300-500 мА и напряжение 220 В – это выделяемое тепло, равное теплу, выделяемому зажженной бытовой зажигалкой. Это тепловыделение неизбежно приводит к возгоранию проводки и всего, что находится поблизости.

Основная функция рассматриваемого класса УЗО – не защита человека, а повышение пожарной безопасности. Для предотвращения поражения электрическим током после устройств противопожарной защиты в цепь вводят обычные устройства с меньшим током утечки.

Функционально противопожарное УЗО защищает:

  1. Входной кабель находится перед вами.
  2. Разводка потребительской линии за собой.
  3. Электрооборудование подключается, когда стандартное выходное УЗО не срабатывает в случае неисправности.

Противопожарное УЗО является частью каскадной защиты электрической сети 220 В. Не используется в системах дымового и пожарного мониторинга. Напротив, в них не должно быть таких защитных устройств. В определенных ситуациях могут отключить такую ​​систему управления, что совершенно недопустимо.

Как правильно выбрать УЗО по параметрам

Выбор УЗО необходимо осуществлять, обращая внимание на его номинальный и дифференциальный ток срабатывания. Номинальный — это ток, на который рассчитана работа силовых контактов

В случае его повышения они могут выйти из строя. Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка

Номинальный — это ток, на который рассчитана работа силовых контактов. В случае его повышения они могут выйти из строя. Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка.

Перед тем как выбрать УЗО, полезно узнать его цену, качество и производительность и сопоставить эти три параметра. Так как подобрать УЗО по мощности и качеству непрофессионалу может быть нелегко, специалисты советуют составить таблицу параметров понравившихся устройств и по ней выбрать прибор с наилучшими характеристиками.

Номинальный ток

При подборе по номинальному току нужно знать, что прибор всегда ставится последовательно с автоматическим выключателем для защиты силовых контактов от перегрузки и короткого замыкания. При возникновении того или другого устройство не срабатывает, так как не предназначено для этого. Поэтому его необходимо защищать автоматом.

Следующее, на что стоит обратить внимание: номинальный ток должен как минимум совпадать с заявленным для автомата, а лучше быть выше на 1 ступень

Дифференциальный ток

Здесь нужно запомнить две важные вещи:

  1. В целях электробезопасности всегда выбирается дифференциальный ток срабатывания либо 10 мА, либо 30 мА. Например, на один электроприемник можно поставить УЗО на 10 мА. На входе в дом прибор с таким значением может срабатывать слишком часто, так как у электропроводки в квартире есть свои пределы утечки.
  2. Все остальные УЗО, у которых дифференциальный ток выше 30 мА, используются в противопожарных целях. Но при установке на входе УЗО на 100 мА последовательно с ним должно быть установлено УЗО на 30 мА в целях электробезопасности. В таком случае целесообразно будет устанавливать на входе селективное УЗО, чтобы оно срабатывало с небольшой выдержкой времени и давало возможность действовать устройству с меньшим номинальным током.

Тип изделия

По форме токовой утечки все данные устройства классифицируются по 3 типам:

  1. Прибор типа “АС”. Это устройство является распространенным из-за более доступной цены. Срабатывает только при появлении синусоидальной утечки тока.
  2. Устройство типа “А”. Рассчитано на срабатывание при мгновенном или постепенном появлении избыточного тока, который имеет переменную синусоидальную и пульсирующую постоянную форму. Это самый востребованный тип, но отличается повышенной стоимостью из-за способности контролировать как постоянный, так и переменный поток.
  3. Устройство типа “В”. Чаще всего используется для защиты промышленных помещений. Помимо срабатывания на синусоидальную и пульсирующую форму, реагирует еще и на выпрямленную форму постоянной утечки.

Кроме этих основных трех видов, существует еще 2:

  1. Селективное устройство типа “S”. Отключается не сразу, а через заданный промежуток времени.
  2. Тип “G”. По принципу такой же, как и предыдущий, но там выдержка времени на отключение немного меньше.

Конструкция

По конструкции различают 2 вида УЗО:

  • электронный — работающий от внешней сети;
  • электромеханический — не зависящий от сети, для его функционирования питание не нужно.

Производитель

Не менее важным критерием является выбор по производителю. Вопрос о том, какой фирмы УЗО лучше подобрать, необходимо решать самому покупателю. Рекомендуются следующие варианты:

Среди бюджетных моделей наиболее высокое качество у компании Астро-УЗО и ДЭК.

Как выбрать качественный выключатель

Качество изделия можно определить по весу, исполнению корпуса и подгонке. Легкое устройство может говорить об экономии на материалах. В качественных решениях подгонка плотная, лицевая панель монолитна, а токоведущие элементы выполнены из меди, что улучшает проводимость и теплоотвод

Также стоит обратить внимание на дополнительные опции вроде цветового индикатора положения контактов или наличия защитных шторок на зажимах кабеля

Итак, теперь вы знаете основные моменты, руководствуясь которыми следует подбирать автоматические выключатели для дачи. Надеемся, что вы сделаете правильный выбор. И это станет гарантией вашей полной безопасности при нахождении на даче.

Чем противопожарное УЗО отличается от обычного

Принцип действия всех устройств защитного отключения одинаков. Отличие только в токе уставки, именно он определяет место установки и назначение прибора:

  • 10мА. Используются только для защиты стиральной машины или розеток в ванной. При подключении к устройству розеток или освещения, находящихся в других частях квартиры, ток уставки повышается до 30мА.
  • 30мА. Самый распространённый номинал дифференциальной защиты, устанавливается на всех линиях бытовой проводки.
  • 100, 300 и 500мА. УЗО с такими номиналами называют противопожарными. Они не защищают людей от поражения электрическим током, но предохраняют проводку от возгорания.

Так зачем же нужны противопожарные УЗО? Эти приборы устанавливаются во вводных щитах и шкафах, сразу после вводного автомата или электросчётчика. Они защищают не потребителей, а кабеля и электрощиты. Ток уставки этих приборов выбирается таким образом, чтобы обеспечить селективность защиты.

Отличие между противопожарным и обычным УЗО:

  1. 1. Уставка по току утечке;
  2. 2. Назначение по защите.

Название этого класса приборов «противопожарные» указывает на основное предназначение таких устройств. В первую очередь они защищают электропроводку от пожара.

При токе утечки 300мА в сети 220В в месте нарушения изоляции выделяется мощность около 60 Вт. Этого вполне достаточно для нагрева конструкции до температуры возгорания. Если лампу накаливания такой мощности накрыть листом бумаги, то через некоторое время бумага может обуглиться или даже загореться.

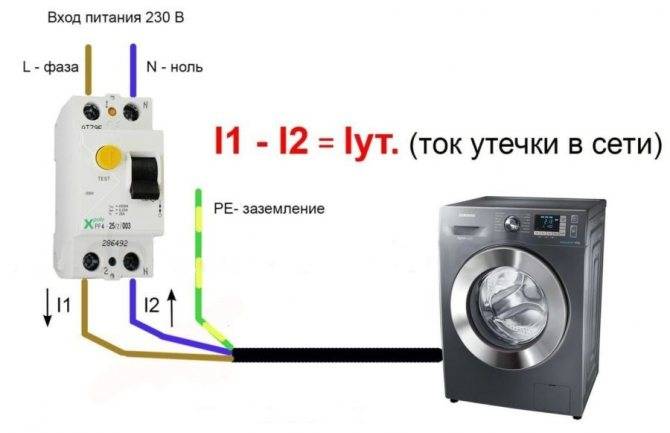

Так как же работает противопожарное УЗО? Принцип действия этих устройств такой же, как и у приборов с меньшей уставкой и основан на сравнении токов в нулевом и фазном проводах:

  1. 1. в обычной ситуации эти токи равны;
  2. 2. при нарушении изоляции между фазным проводом и заземлённым корпусом электроприбора или элементами конструкции здания появляется ток утечки;
  3. 3. ток, протекающий по нулевому проводу, уменьшается на величину тока утечки;
  4. 4. равенство между токами в нулевом и фазном проводах нарушается;
  5. 5. при достижении тока утечки величины равной или большей уставке УЗО аппарат отключается.

Важно! Основным недостатком этих устройств является большая величина уставки — выше, чем опасная для жизни человека. Поэтому противопожарные УЗО применяются только в сочетании с групповыми УЗО, имеющими уставку меньшей величины

Выбор противопожарного защитного устройства

Существует огромное количество различных моделей УЗО. Каждая из них оптимально подходит под определенную задачу. Например, для защиты обычных квартир применяют однофазные защитные устройства, а для небольшой мастерской уже пригодится трехфазный прибор.

Разница существует и в максимальных токах, которые способно пропускать УЗО. Для квартиры достаточно устройства на 25-32 А. Для промышленных объектов, как правило, требуется аппарат минимум на 63 А, что соответствует потребителю мощностью около 15 кВт.

Поэтому существует ряд критериев, по которым следует выбирать устройство защитного отключения. Самые значимые из них таковы:

  1. Ток утечки. Для противопожарных моделей он лежит в диапазоне 100-300 миллиампер.
  2. Электронное или электромеханическое УЗО. Этот фактор влияет на надежность прибора.
  3. Селективное или неселективное устройство. Зависит от масштабов и сложности схемы.

Ток утечки УЗО

Типичные значения составляют 100-300 мА. При выборе следует исходить из двух факторов:

  1. Разветвленность электропроводки. Чем она больше, тем выше утечка.
  2. Состояние изоляции. Чем она старее, сырее и грязнее, тем сильнее утечки.

Для квартиры применяют УЗО на 100 мА. Объясняется это малой разветвленностью и общей длиной проводки. Ведь чем больше площадь проложенных в стенах кабелей, тем проще току найти слабое место в изоляции и утечь на близлежащие заземленные конструкции.

У больших промышленных потребителей маршруты электроснабжения более разветвленные. Также они имеют большую протяженность. Поэтому току проще найти слабую изоляцию и покинуть токоведущую жилу.

Другой важный фактор, повышающий ток утечки — это состояние изоляции. Влага, частички грязи, металлическая пыль и трещины уменьшают сопротивление защитного слоя. Такое обычно происходит со старой проводкой. Из-за этого возрастают утечки тока. Поэтому если проводка старая или находится во влажной среде, то желательно выбрать УЗО, рассчитанное на большие утечки.

Электронное или механическое устройство

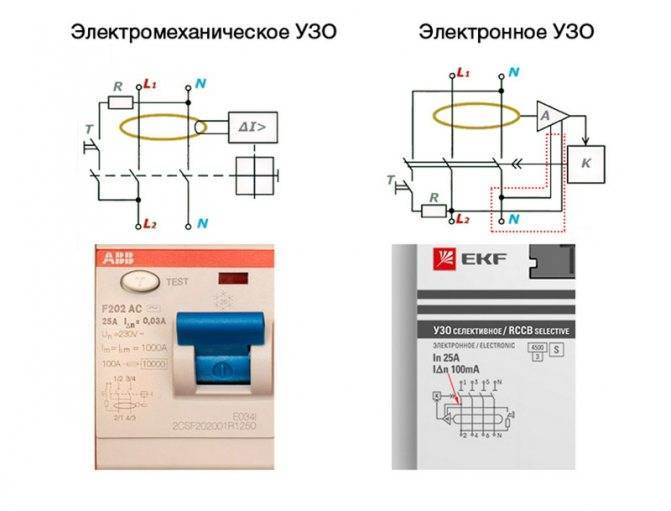

Представленные в продаже противопожарные защитные устройства по исполнению делятся на 2 вида:

  1. Электронные. Содержат небольшую печатную плату, управляющую контактами.
  2. Электромеханические. Работают без сложной электроники.

Электромеханические устройства в этом плане надежнее. Они не столь критичны к качеству питающего напряжения и менее восприимчивы к его скачкам и просадкам.

Обычное УЗО или селективное

Обычные защитные устройства пригодны для небольших потребителей. Они подходят для квартир с малым числом комнат и надежной изоляцией проводки. Главный недостаток таких устройств — это невозможность оперативно выяснить, где именно произошла утечка тока. То есть если где-то в квартире повредилась изоляция, то электропитание всей площади отключится.

УЗО селективного действия используются для формирования избирательной защиты. Обычно это устройства категории S. Их применение позволяет локализовать место повреждения изоляции и отключить от электропитания только и именно проблемный участок.

Селективное устройство EKF

Как установить устройство?

При установке надо придерживаться главного требования — мощность устройств, подключаемых к электрической сети, не должна превышать нагрузку, максимально допустимую для данной модели. Поэтому следует заранее внимательно изучить инструкции от производителя.

Важно! Одно устройство с большей мощностью часто устанавливают внутри щитка. Дополнительными приборами оснащают ванную комнату и другие помещения, представляющие опасность с этой точки зрения. Тогда защита будет более качественной, надёжной

Тогда защита будет более качественной, надёжной.

Иногда приборы повышенной мощности требуют отдельного УЗО, расположенного в непосредственной близости.

Современные приборы

УЗО — приборы, которые необходимы для спасения человеческих жизней. Поэтому некоторые страны сделали приборы обязательными и для частных домовладений. Если в нашей стране прислушаются к подобным правилам, то несчастных случаев будет меньше.

Что такое УЗО — устройство защитного отключения. Зачем нужно УЗО, как установить УЗО

Для чего нужно УЗО?

Добрый день, уважаемые гости сайта «Заметки электрика».

После публикаций своих статей про устройства защитного отключения (УЗО), мне от посетителей сайта на почту стал часто приходить такой вопрос: а для чего вообще нужно устанавливать УЗО?

Давайте разберемся для чего же нужно устанавливать УЗО в своих квартирах или домах?

Все зависит от того, какие цели Вы преследуете.

Основные цели применения УЗО:

  • защита людей от поражения электрическим током
  • предотвращение возникновения пожара по причине появления тока утечки электропроводки

Внешний вид однофазного (двухполюсного) УЗО.

Применение УЗО для защиты людей от поражения электрическим током

При использовании в личных целях такие электрические приборы, как стиральная машина, СВЧ-печь, электрическая плита, водонагреватель, компьютер и другие, есть вероятность поражения электрическим током, т.к. перечисленные бытовые приборы в первую очередь имеют металлический корпус (проводит электрический ток) и сложную внутреннюю схему.

В следствии различных воздействий (механических, тепловых и др.), а также по причине длительного срока службы, изоляция проводов этих бытовых приборов может прийти в негодность.

Кстати, это касается не только электрических приборов, но и кабельных линий электропроводки.

При нарушении изоляции проводника, есть вероятность замыкания этого провода на металлический корпус электрического прибора. При этом на корпусе появляется фаза или другими словами, потенциал, равный напряжению сети. Но это возникнет в том случае, если отсутствует заземление корпуса.

Что случится, если прикоснуться к корпусу прибора в такой ситуации?

Для более наглядного изучения и представления материала по применению УЗОя Вам приведу пример с СВЧ-печью.

Пример 1. Без применения в схеме УЗО

Если одновременно задеть электрический прибор, а в нашем примере это СВЧ-печь с поврежденной изоляцией, и любой другой предмет, соединяющийся с заземлением, например, с раковиной или батареей, то Вас ударит током.

Последствия такого «прикосновения» могут быть самые разные. В одном случае это «легкий испуг», в другом — серьезные последствия, вплоть до остановки сердца от прохождения тока через тело человека. Почитайте, вот несколько реальных примеров из жизни:

Пример 2. Применение УЗО в схеме с защитным проводником

Чтобы предотвратить подобные последствия при нарушении изоляции приборов или кабелей, необходимо применять устройство защитного отключения (УЗО).

А здесь вообще не произойдет такой ситуации, т.к. при замыкании фазного проводника на металлический корпус электрического прибора, появится ток, при котором сработает УЗО или автоматический выключатель.

Опять же хочу сделать оговорку, это случится в том случае, если у Вас используется электропроводка с защитным проводником РЕ (фаза, ноль, земля), т.е. система TN-C-S или TN-S.

О том, как перейти с системы заземления TN-C на TN-C-S читайте по этой ссылке.

Пример 3. Применение УЗО в схеме без защитного проводника

Рассмотрим тот же пример с СВЧ-печью с использованием УЗО, но уже без применения защитного проводника РЕ, т.е. с системой заземления TN-C.

В этом случае у Вас есть шанс остаться в живых, т.к. прохождение тока через тело человека будет кратковременным.

Прохождение электрического тока через тело человека создаст утечку тока, что приведет к срабатыванию УЗО, который в свою очередь отключит поврежденный участок сети. Время нахождения человека под электрическим током будет равняться времени срабатывания УЗО.

Существует спорное мнение, что применять УЗО в старых схемах электропроводки (двухпроводной) не допустимо. Свое мнение по этому поводу я напишу в своей отдельной статье.

Применение УЗО для предотвращения возникновения пожара

При неправильном или некачественном монтаже электропроводки, а также использование электрических проводов или кабелей с неисправной изоляцией применяют УЗО для предотвращения возникновения пожара в случае утечки тока.

Для этих целей применяют устройство защитного отключения (УЗО) с уставкой срабатывания от 300-500 (мА). Такая уставка взята из предварительного расчета тепловой мощности.

При токе утечки равному 500 (мА), тепловая мощность выделяемая на этом участке цепи составляет приблизительно 100 (Вт). Этой мощности достаточно для возгорания материалов (дерево, пластик, бумага), находящихся в месте неисправности.

Рекомендую ознакомиться с моей статьей о том, как правильно выбрать и купить УЗО.

P.S. На этом я хотел бы закончить статью. Выбор за Вами!?

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Когда нельзя никому доверять

Производители некоторых устройств не могут полагаться, что покупатель адекватен и в его электрощите есть защита, поэтому добавляют свою.

В виде персонального УЗО для устройства в вилке или в виде коробочки на шнуре. Если покупатель подключит бойлер пластиковыми трубами, корпус не заземлит, то при потере герметичности ТЭНа электричество по воде в трубах и пойдет через человека в заземленную ванну. Такое УЗО защищает конкретно одно устройство, и в некоторых странах существуют нормативы, обязывающие добавлять УЗО на некоторые типы устройств. Как вы можете заметить, устройство также содержит кнопочку «тест» для проверки работоспособности защиты.

Инструкция по установке УЗО

Сначала нужно выбрать место для монтажа устройства. Применяются 2 варианта: щит или шкаф. Первый напоминает металлическую коробку без крышки, закрепленную на высоте, удобной для обслуживания.

Шкаф оснащен дверцей, которую можно закрывать на замок. Некоторые виды шкафов имеют отверстия, чтобы можно было снимать показания прибора учета, не распахивая специально дверцу, и отключать устройства.


Защитные приборы фиксируют на монтажных DIN-рейках, расположенных горизонтально. Модульная конструкция автоматов, дифавтоматов и УЗО позволяет разместить на одной рейке несколько штук

К левым клеммам на входе и на выходе всегда подключают нулевой провод, к правым – фазный. Один из вариантов:

  • входная клемма N (верхняя левая) – от вводного автомата;
  • выход N (нижняя левая) – на отдельную нулевую шину;
  • входная клемма L (верхняя правая) – от вводного автомата;
  • выход L (нижняя правая) – к групповым автоматам.

К моменту установки защитного устройства на щите уже могут быть установлены автоматические выключатели. Чтобы упорядочить расположение приборов и проводов, возможно, придется переставить устройства в определенном порядке.

Представляем пример установки вводного УЗО в электрошкаф, где уже стоит счетчик, вводный автомат и несколько автоматических выключателей для отдельных контуров — осветительного, розеточного и др.

Никогда не подключают УЗО на входе – оно всегда следует за общим вводным автоматическим выключателем. Если используют счетчик, то устройство защитного отключения переходит на третью позицию от входа.

Описание процесса подключения:

  • устанавливаем прибор на DIN-рейку справа от автомата –  достаточно приложить его и надавить с небольшим усилием до щелчка;
  • протягиваем разделанные и зачищенные провода от автомата и нулевой шины, вставляем в верхние клеммы согласно схеме, закручиваем крепежные винты;
  • таким же образом вставляем провода в нижние клеммы и закручиваем винты;
  • тестируем – сначала включаем общий автомат, затем УЗО, нажимаем кнопку «Тест»; при нажатии прибор должен отключиться.

Чтобы убедиться в правильности подключения, иногда инсценируют ток утечки. Берут два рабочих провода – «фазу» и «землю», одновременно подводят к цоколю электролампы. Появляется утечка, и прибор должен моментально сработать.
