Как правильно выбрать УЗО по мощности: существующие виды УЗО + тонкости выбора

Важность приобретения качественного УЗО

Безответственный подход к выбору устройства защитного отключения, то есть покупка аппарата, который не подходит дому или квартире по характеристикам, может стать причиной определённых проблем:

• ложного срабатывания автоматики, поскольку небольшие утечки электрического тока — это естественная ситуация для проводки, которая была смонтирована относительно давно;
• несвоевременного получения информации об опасном происшествии, если выбрано чересчур мощное УЗО, что может привести к поражению электротоком;
• неспособности УЗО функционировать с имеющейся проводкой из алюминиевых жил, ведь почти все аппараты работают только на медных проводах.

Чтобы не совершить ошибку при выборе УЗО, перед покупкой не мешает внимательно ознакомиться с параметрами аппарата.

Таблица: основные параметры УЗО

Параметр УЗО
Буквенное обозначение
Описание
Дополнительная информация
Номинальное напряжение
Un
Уровень напряжения, который избран производителем аппарата и необходим для его функционирования.
Обычно номинальное напряжение составляет 220 В, иногда — 380 В

Равномерное напряжение в электросети и номинальное напряжение выключателя дифференциального тока, как ещё называют УЗО, — это важное условие беспроблемной работы устройства.
Номинальный ток
In
Наивысшее значение тока, при котором УЗО функционирует в течение длительного периода.
Значение номинального тока может быть следующим: 10, 13, 16, 20, 25, 32, 40, 63, 80, 100 или 125 А. По отношению к дифференциальному автомату эта величина выступает и номинальным током автоматического выключателя в комплектации УЗО

Для дифференциальных автоматов значение номинального тока выбирают из ряда: 6, 8, 10, 13, 16, 20, 25, 32, 40, 63, 80, 100, 125 А.
Номинальный отключающий дифференциальный ток
Idn
Ток утечки.
Эту характеристику устройства защитного отключения считают главной, так как она указывает на то, какая величина дифференциального тока заставит аппарат среагировать. УЗО производят со следующими параметрами номинального отключающего дифференциального тока: 6, 10, 30, 100, 300 и 500 мА.
Номинальный условный ток короткого замыкания
Inc
Показатель, по которому можно судить о надёжности, прочности и качестве УЗО.
Номинальный условный ток короткого замыкания показывает, насколько хорошо выполнены электрические соединения механизма. Величина номинального тока короткого замыкания стандартизована и может быть равна 3000, 4500, 6000 или 10000 А.
Номинальный дифференциальный ток короткого замыкания
IDc
Ещё один показатель качества и надёжности устройства.
Схож с номинальным условным током короткого замыкания. Отличие заключается лишь в том, что сверхток проходит по одному проводнику устройства защитного отключения, а тестирование работы аппарата осуществляется после включения испытательного тока в порядке очереди по разным полюсам УЗО.
Предельное значение неотключающегося сверхтока
—
Это характеристика, отражающая возможности выключателя дифференциального тока оставлять без внимания симметричные токи короткого замыкания и ситуации, когда сеть перегружена.
Этот показатель не имеет ничего общего со значением тока, при котором устройство защитного отключения обязано блокировать подачу электропитания. Минимальный показатель неотключающегося тока должен соответствовать значению номинального тока нагрузки, увеличенному в 6 раз.
Номинальная включающая и отключающая (коммутационная) способность
Im
Параметр, зависящий от степени технической подготовки УЗО, то есть от мощности пружинного привода, используемого сырья и качества силовых контактов.
Коммутационная способность может быть равна 500 А или величине, в 10 раз превышающей уровень номинального тока
У качественных устройств составляет 1000 или 1500 А.
Номинальная включающая и отключающая способность по дифференциальному току
IDm
Характеристика, которая тоже обусловливается техническим исполнением выключателя дифференциального тока.
Этот параметр сравним с предыдущим (Im), но разнится с ним тем, что во внимание принимается протекание дифференциального тока. Зачастую его оценивают во время короткого замыкания на корпус электроприёмника в системе TN-C-S.

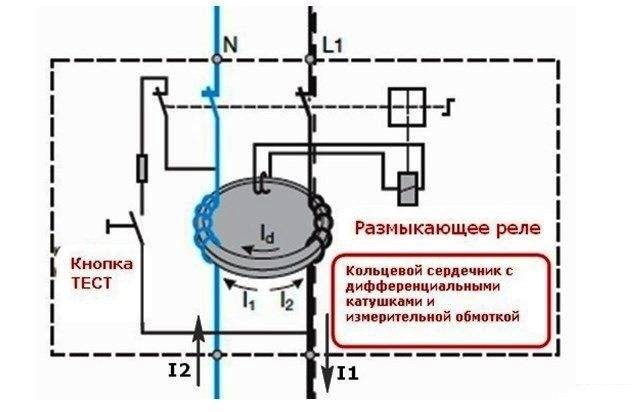

Устройство и базовый принцип работы УЗО

В корпусе защитного прибора выполнена магнитная цепь, из радиального сердечника, входной ток (I1) и выходной ток (I2). В равновесном состоянии сети данные токи равняются, и электросистема функционирует в безопасном режиме. При появлении электротока утечки на корпусе электрооборудования (Id), сбалансированность токов нарушается и по измеряемой обмоточной цепи сердечника течет ток, имеющий величину, пропорциональную току Id.

Принцип действия

Реле срабатывает, так как запитан от этой обмотки измерения, электроцепь размыкается, и ток на корпус оборудования не попадает. Как результат — устройство реализует защиту пользователя от тока Id. Разница токов считается дифференциальной, а защитный аппарат, комбинированный с УЗО, считают дифференциальным автоматом защиты.

Дополнительная функция УЗО

Критерии выбора

Во время подбора необходимой модели ВДТ, которая будет отвечать всем предъявленным требованиям, следует учитывать следующие основные критерии:

• Тип дифференциального тока. Выпускаемые защитные устройства имеют несколько разновидностей по данному критерию. AC – предназначены для фиксации утечек переменного тока. A – рассчитан на регистрацию переменного постоянного тока, который имеет пульсирующий характер. В – может использоваться для защиты линий постоянного или переменного электрического тока. S – обеспечивает селективную защиту с временной задержкой срабатывания. G – является аналогом типа S, но имеет меньшую временную задержку.

• Количество фаз В зависимости от напряжения электрической линии 220 В или 380 В устанавливается двухполюсное или четырехполюсное устройство, соответственно.

Совет. Электромеханические устройство имеют более высокую надежность и длительный срок эксплуатации, чем электронные. Последние очень чувствительны к скачкам и перепадам напряжения.

• Номинальный ток. Данный критерий показывает рабочее значение силы тока, обеспечивающее стабильную и длительную эксплуатацию устройства. Исходя из этого показателя можно рассчитать максимальную нагрузку на ВДТ.
• Дифференциальный ток. Значение этого показателя подбирается в зависимости от места установки аппарата. При защите отдельных помещений или комнат квартиры необходимо выбирать модель со значением, которое ниже тока не отпускания, т. е. при котором человек не может самостоятельно отбросить источник поражения током. Это значение не должно превышать 30 мА. При монтаже УЗО на вводном проводе выбирается с дифференциальным током 100 или 300 мА. Оно защитит квартиру о возгорания проводки в результате возникновения перегрузки.
• Тип устройства. В зависимости от вида электрического тока, постоянный или переменный, выбирается необходимый тип ВДТ. Для эксплуатации в бытовых условиях применяются модели УЗО типа A или AC.
• Надежность. Обеспечивается качеством сборки и материалов, из которых изготавливается устройство. Корпус и подвижные детали не должны издавать скрипов и иметь люфтов. Пластик должен быть устойчив к высоким температурам.
• Производитель. Данный критерий также играет важную роль в приобретении качественного устройства. На рынке спросом и популярностью пользуются следующие производители: ABB, Siemens, AEG, ДЭК, Астро-УЗО.

Перед каждым УЗО должен устанавливаться автомат с меньшим значением номинального тока. Такая компоновка обеспечит защиту ВДТ от работы в режиме повышенной нагрузки, что способствует стабильной и надежной работе устройства. Правильно подобранное УЗО надежно защитит человека от поражения электрическим током.

Двухуровневая противопожарная защита

Для деревянного частного дома особенно важна гарантия пожарной безопасности. Поэтому в данной ситуации необходимо подобрать УЗО, планируя двухуровневую систему дифференциальной защиты. Её основная цель в том, что защитная функция разделяется:

• противопожарное УЗО обеспечивает срабатывание при больших токовых утечках, способствующих возгоранию;
• обыкновенные устройства предотвратят поражение электрическим током человека при малых величинах утечки.

Так как противопожарное УЗО имеет большое значение номинальной токовой утечки, само по себе оно не обеспечит защиту человека. Поэтому всегда устанавливается совместно с УЗО, у которого ток утечки меньше.

Независимо от того, какой величины номинальный рабочий ток и сколько полюсов имеет противопожарное УЗО, параметр тока утечки у такого устройства 100 мА и 300 мА, в остальном оно ничем не отличается от обыкновенного.

Схема подключения выполняется последовательно, ближе к источнику питания (на вводе) ставим противопожарное УЗО, а на отходящих ветвях защищаемой проводки универсальные.

Наглядно про противопожарное УЗО на видео:

На примере это выглядит приблизительно так: вводное УЗО выбираем с параметрами 63 А (номинальный рабочий ток) и 300 мА (ток утечки), остальные устройства соответственно – 40 А и 30 мА для розеточной группы, 25 А и 10 мА для ванной комнаты, 16 А и 10 мА для осветительной группы.

Применение противопожарных устройств целесообразно и в квартире. Зачастую группу освещения оставляют незащищённой от токов утечки. С минимальной вероятностью, но высокие токовые утечки могут возникнуть и в этой ветви, а если такое УЗО поставить на вводе, оно будет своего рода подстраховкой.

Расчет мощности для УЗО

Каждый отдельный прибор имеет свою пороговую токовую нагрузку, при котором он будет нормально работать и не перегорит. Естественно она должна быть выше, чем совокупная токовая нагрузка всех приборов, подключенных к УЗО. Существует три типа схем подключения УЗО, для каждой из которых расчет мощности прибора свой:

• Простая одноуровневая схема с одним прибором защиты.
• Одноуровневая схема с несколькими приборами защиты.
• Двухуровневая схема защиты отключения.

Рассчитываем мощность для простой одноуровневой схемы

Простая одноуровневая схема характеризуется наличием одного УЗО, который устанавливается после счетчика. Его номинальная токовая нагрузка должна быть выше, чем суммарная токовая нагрузка всех потребителей, подключенных к нему. Предположим в квартире установлен бойлер мощностью 1.6 кВт, стиральная машина на 2.3 кВт, несколько лампочек суммарно 0.5 кВт и другие электроприборы на 2.5 кВт. Тогда расчет токовой нагрузки будет следующим:

(1600+2300+500+2500)/220 = 31.3 А

Значит для данной квартиры необходимо будет устройство с токовой нагрузкой не ниже 31.3 А. Ближайшее УЗО по мощности на 32 А. Его хватит даже если все бытовые приборы будут включены одновременно.

Одним из таких подходящих приборов является УЗО ЭРА NO-902-126 ВД63, рассчитанный на номинальный ток в 32 А и ток утечки в 30 мА.

Рассчитываем мощность для одноуровневой схемы с несколькими приборами защиты

Такая разветвленная одноуровневая схема предполагает наличие дополнительной шины в устройстве счетчика, от которой отходят провода, формирующиеся в отдельные группы для отдельных УЗО. Благодаря этому можно установить несколько приборов на разные группы потребителей или на разные фазы (при трехфазном подключении сети). Обычно отдельное УЗО устанавливается на стиральную машину, а остальные приборы монтируются для потребителей, которые формируются в группы. Предположим вы решили установить УЗО для стиральной машины мощностью 2.3 кВт, отдельный прибор для бойлера мощностью 1.6 кВт и дополнительное УЗО для остального оборудования суммарной мощностью 3 кВт. Тогда расчеты будут следующими:

• Для стиральной машины — 2300/220 = 10.5 А
• Для бойлера — 1600/220 = 7.3 А
• Для остального оборудования — 3000/220 = 13.6 А

Учитывая расчеты для данной разветвленной одноуровневой схемы потребуется три прибора мощностью 8, 13 и 16 А. В большинстве своем такие схемы подключения применимы для квартир, гаражей, временных построек и т.д.

Кстати, если не хотите особо заморачиваться с монтажом подобной схемы, то обратите внимание на переносные УЗО-адаптеры, которые можно быстро переключать между розетками. Они рассчитаны на один электроприбор

Рассчитываем мощность для двухуровневой схемы

Принцип расчета мощности устройства защитного отключения в двухуровневой схеме такой же, как и в одноуровневой, с единственной разницей в наличии дополнительного УЗО, расположенного на вводе в квартиру, до счетчика. Его номинальная токовая нагрузка должна соответствовать суммарной токовой нагрузке всех приборов в квартире включая счетчик. Отметим наиболее распространенные показатели УЗО по токовой нагрузке: 4 А, 5 А, 6 А, 8 А, 10 А, 13 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А и т.д.

УЗО на вводе защитит квартиру от возникновения пожара, а приборы, установленные на отдельные группы потребителей, защитят человека от поражения электрическим током. Данная схема наиболее удобная в плане ремонта электропроводки, так как позволяет отключать отдельный участок без отключения всего дома. Также, если нужен будет ремонт кабельных систем на предприятии, не придется отключать все офисные помещения, а значит не будет массовых простоев в работе. Единственным минусом являются немалые затраты на установку УЗО (зависит от количества приборов).

Если вам необходимо выбрать УЗО на группу автоматов для однофазной сети, то можем посоветовать модель ЭРА NO-902-129 ВД63 с номинальной токовой нагрузкой в 63 А — этого с головой хватит на все электроприборы в доме.

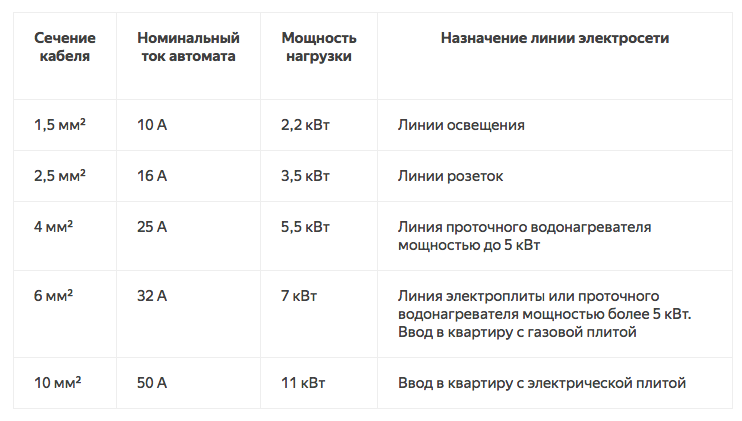

Таблица мощностей УЗО

Если вы думаете о том, как легко и быстро подобрать УЗО по мощности, таблица, приведенная ниже в этом поможет:

Суммарная мощность нагрузки кВт	2.2	3.5	5.5	7	8.8	13.8	17.6	22
Тип УЗО на 10-300 мА	10 А	16 А	25 А	32 А	40 А	64 А	80 А	100 А

Электроника или электромеханика

Выбираем УЗО — какое предпочесть, — электронное или электромеханическое? На рынке существуют два типа таких приборов. Разница между ними — в типе срабатывающего механизма. Электронное УЗО дешевле, но имеет существенный недостаток: оно работает только при наличии внешнего питания.

Люди, полагающие, что если нет питания — нет и опасности, ошибаются. При обрыве нулевого провода свет гореть не будет, но на фазе питание сохранится. Сохраняется опасность утечки тока и, соответственно, электрического удара. Поэтому помните: лучшими УЗО стоит считать электромеханические. Они не зависят от внешнего питания.

Отличить один тип УЗО от другого можно по следующим признакам:

• маркировка. У электроники на схеме всегда присутствует треугольник с буквой «А» — усилитель по току;
• с помощью батарейки. При подключении к прибору обычной батарейки электромеханика срабатывает, электроника — нет;
• с помощью магнита. Включенное электромеханическое УЗО выключится, если к нему поднести магнит.

Именно электромеханику стоит выбрать для частного дома, где качество проводки обычно хуже, чем в квартире, а вероятность перегорания или обрыва нулевого проводника выше. Просто в силу того, что часть проводки дачного домика или коттеджа всегда находится на улице, и подвержена воздействию внешней среды.

Маркировка УЗО

Каждый ВДТ (АВДТ) должен иметь стойкую маркировку с указанием всех или, при малых размерах, части следующих данных:

1. Наименование изготовителя или торгового знака (марки);
2. Обозначение типа, каталожного номера или номера серии;
3. Номинальное(ые) напряжение(я);
4. Номинальная частота, если ВДТ разработан для частоты, отличной от 50 и/или 60 Гц
5. Номинальный ток;
6. Номинальный отключающий дифференциальный ток;
7. Уставки отключающего дифференциального тока для ВДТ с несколькими значениями отключающего дифференциального тока;
8. Номинальная наибольшая включающая и отключающая коммутационная способность;
9. Степень защиты (только в случае ее отличия от IP20);
10. Рабочее положение, при необходимости;
11. Номинальная наибольшая дифференциальная включающая и отключающая способность, если она отличается от номинальной наибольшей включающей и отключающей способности;
12. Символ для устройств типа S;
13. Указание, что ВДТ функционально зависит от напряжения сети, если это имеет место;
14. Обозначение органа управления контрольным устройством — буквой Т;
15. Схема подключения;
16. Рабочая характеристика при наличии дифференциальных токов с составляющими постоянного тока.

Маркировка должна быть нанесена либо непосредственно на ВДТ, либо на табличке (ах), прикрепленной(ных) к ВДТ, и должна быть расположена так, чтобы быть видимой после установки ВДТ.

Если габариты устройств не позволяют нанести все указанные выше данные, то по крайней мере маркировка по пунктам 5), 6), 14) должна быть видимой после монтажа. Информация по пунктам 1), 2), 3), 10), 11) и 15) может быть нанесена на боковых или задней поверхностях устройства и быть видимой только до установки. Информация по пункту 15) может быть нанесена на внутреннюю поверхность любой крышки, которую нужно снимать для присоединения питающих проводов.

Информация по остальным пунктам должна быть приведена в эксплуатационной документации и каталогах изготовителя.

Выводы, предназначенные исключительно для соединения цепи рабочего нулевого проводника, должны быть обозначены буквой N. Выводы, предназначенные для нулевого защитного проводника, если он имеется, должны обозначаться символом (по ГОСТ 29322).

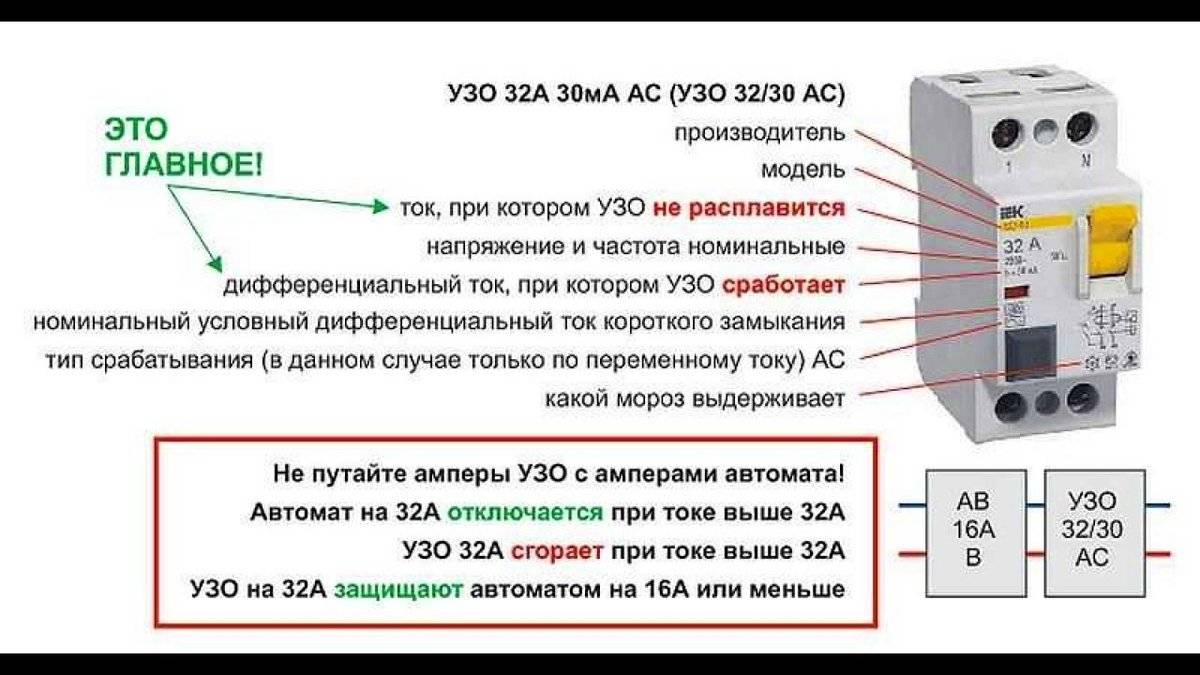

Пример маркировки

1 — С 16- перед нами диф. автомат с током отключения 16А. 2 — Уставка по дифференциальному току — 100 мА. 3 — Аппарат предназначен для сетей 230 В 4 — Защита от перенапряжений. При повышении напряжении в сети больше 270 В произойдет отключение. 5 — Диф. автомат АС типа, т.е. реагирует лишь на переменную составляющую тока.

Критерии подбора УЗО

При поиске подходящего защитного отключения первым делом смотрят на показатели номинального и дифференциального тока

После этого внимание акцентируют на виде и конструкции аппарата, а также узнают, какой фирмой было произведено УЗО

Номинальный ток

Мастера, специализирующиеся на работе с электричеством, советуют покупать устройство защитного отключения с номинальным током на порядок выше расчётного. Благодаря этому получится добиться надёжности в функционировании выключателя дифференциального тока и долгое время не ремонтировать и не заменять его. Например, для автомата на 40 А целесообразнее выбрать УЗО на 63 А.

Ток утечки

Номинальный дифференциальный отключающий ток УЗО должен иметь значение хотя бы в 3 раза больше тока утечки у цепи электрической техники, предохраняемой от происшествий, т. е. должно выполняться условие IDn> = 3*ID.

Суммарный ток утечки электроустановки ID определяют специальным прибором или рассчитывают, используя определённые данные. Если нет возможности провести измерения, ток утечки рекомендуют определять из расчёта 0,4 мА на 1 А тока нагрузки, а ток утечки цепи — из расчёта 10 мкА на 1 м длины фазного проводника.

Приемлемые значения номинального отключающего тока можно узнать из специальной таблицы.

Таблица: зависимость рекомендуемого значения тока утечки УЗО от номинального тока нагрузки

Номинальный ток нагрузки в зоне защиты, А	16	25	40	63	80
IDn при работе в зоне защиты одиночного потребителя, мА	10	30	30	30	100
IDn при работе в зоне защиты группы потребителей, мА	30	30	30(100)	100	300
IDn УЗО противопожарного назначения на ВРУ, мА	300	300	300	300	300

Разновидности устройств защитного отключения

Выключатель дифференциального тока может иметь один из следующих типов:

• AC. Такие устройства реагируют исключительно на переменный электрический ток, то есть рассчитаны на контроль функционирования освещения, тёплого пола и мелкой бытовой техники;На корпус устройства типа AC наносится специальный значок в виде волны (переменный ток)
• A. УЗО этого класса реагируют и на переменный, и на пульсирующий постоянный ток, питающий бытовую технику типа холодильников, системных блоков компьютеров и других приборов под электронным управлением;Прибор типа A маркируется значком, обозначающим оба типа токов, с которыми он может работать
• B. Такие устройства защитного отключения используются только на промышленных предприятиях.

УЗО типа B встречается довольно редко, на его корпусе можно увидеть значок в виде сплошной и пунктирной прямых линий

Конструкция УЗО

Если рассматривать конструкцию устройств защитного отключения, то их делят на следующие виды:

• электронные УЗО со встроенной платой, моментально реагирующей на любые перемены в заданных показателях и отключающей питание от сети, но не способной работать без подачи энергии от наружного источника;
• электромеханические УЗО, отличающиеся надёжностью, поскольку они не нуждаются в питании и легко срабатывают в ответ на появление дифференциального тока.

Производители устройств защитного отключения

Как отмечают электрики, наиболее долговечны и надёжны устройства защитного отключения, производимые под следующими названиями:

• ABB — продукция шведско-швейцарской компании, которая выбилась в лидеры по изготовлению электрических приборов, так как создаёт их качественными и безопасными;Электротехническое оборудование ABB славится своим качеством и надёжностью
• Legrand — французская марка, чьи товары по качеству ничем не уступают компании ABB, но стоят довольно дорого;
• SchneiderElectric — французский бренд, завоевавший симпатии многих специалистов по обслуживанию электроприборов;
• Siemens — огромный концерн, основная специализация которого — изготовление приборов, применяемых в быту (отличается от других фирм меньшим упором на качество товара);
• Moeller — немецкая продукция, отвечающая всем стандартам качества и активно используемая в России;
• IEK — продукция, качество которой приемлемо, а цена — низкая;Изделия под маркой IEK относятся к бюджетному классу с хорошим качеством и приемлемыми ценами
• «Контактор» — фирма с хорошей репутацией на рынке России, поскольку она выпускает приборы на заводе, принадлежащем компании Legrand;
• DEKraft — российская компания, ставшая сравнительно недавно производить электроприборы невысокого качества по низкой цене.

Недопустимые ошибки при покупке

Прибор должен быть подключен соответствии с указанной схемой

Чтобы купить качественный дифавтомат, важно не допускать ошибок:

• Установка прибора с поврежденным корпусом – вмятины и трещины приводят к поломкам из-за смещенных внутренних узлов.
• Не выполненный тест в магазине – на специальных стендах проверяется работоспособность устройств.
• Подбор прибора не по схеме – автомат не будет соответствовать вероятным нагрузкам и просто перегорит.
• Использование проводов с неподходящим сечением – возможны риски коротких замыканий и перегораний электроприборов.
