Разводка труб в ванной и туалете — правильные сантехнические схемы

Зачем разрабатывать схему разводки?

Такая схема необходима для получения качественного результата. С ее помощью можно точно подсчитать количество отводов и соединений, определить участки подключения оборудования и существенно сэкономить материалы и время.

В схему разводки нужно включить такие обязательные элементы:

  • запорно-регулирующую арматуру;
  • приборы учета воды;
  • фильтры;
  • фитинги (переходники, водорозетки, уголки и муфты)
  • обратные и редуцирующие клапаны;
  • канализационный коллектор;
  • подвод к полотенцесушителю.

Чтобы схема разводки была точной, нужно четко представлять место установки и количество необходимых сантехнических приборов

Разработку схемы начинаем с составления точного плана помещения. На нем в соответствующем масштабе указываем расположение всех сантехнических устройств, мебели и бытовой техники. Тщательно продумываем расстановку, чтобы осталось достаточное количество места на свободное пользование оборудованием.

Двери тоже должны свободно открываться. На схеме показываем размеры всех элементов, так будет проще рассчитать количество труб, необходимых для создания инженерных коммуникаций.

Важный момент: если ванная комната и туалет раздельные, разводку в них выполняем одновременно, поскольку эти помещения будут подключены к единой системе.

После того, как мы определились с количеством и местоположением сантехнического оборудования, приступаем к планированию разводки. Для этого вычерчиваем на нашей схеме расположение подводящих воду и канализационных труб. В процессе планирования стараемся придерживаться следующих правил:

  • Трубы не должны пересекаться. Это возможно только тогда, когда по-другому сделать разводку не удается.
  • Должен быть организован свободный доступ к участкам подключения сантехнического оборудования и приборам учета.
  • Канализационные и водопроводные трубы желательно размещать вблизи друг от друга. В этом случае их впоследствии легко можно будет закрыть общим коробом.
  • Число соединений необходимо минимизировать.
  • Соединительные муфты и трубы должны быть однородными, то есть выполненными из одного материала.
  • По возможности трубопроводы следует теплоизолировать, так на них не будет оседать конденсат.

Специалисты советуют не усложнять разводку и выполнять ее предельно просто. Все основные трубы оптимально прокладывать понизу, над полом. От них перпендикулярно вверх через тройники следует монтировать водопроводные отводы.

При укладке канализационных отводов нужно иметь в виду, что они могут и не иметь вертикальной части. Такая деталь будет представлять собой стандартный канализационный тройник, в который направляется гибкий шланг.

После того, как мы обозначили на схеме все трубопроводы и участки их соединений, можно подсчитать длину необходимых для обустройства разводки элементов и количество дополнительных деталей.

Закрытый монтаж предполагает трудоемкую подготовку. Стены штробятся под трубы и соединительные элементы. Будьте внимательны: несущие стены штробить запрещено

Как правильно скрыть коммуникации?

Кроме того, что водоснабжение должно быть удобным, функциональным, важно сделать эту работу как можно менее заметной. Скрытая разводка труб — лучший вариант все спрятать

Такой вариант отлично подходит для маленькой ванны, когда каждый сантиметр свободного места важен. Коммуникации прячут как в полу, так и под кафелем, на стене. Можно скрыть магистраль под подвесным потолком.

https://youtube.com/watch?v=J9ur_lGKTHI

Сантехнические работы состоят из нескольких этапов.

Сначала следует демонтировать все старые коммуникации, подготовить поверхности для монтажа. Для разводки водопровода часто используются полипропиленовые трубы.
Качественное соединение деталей достигается с помощью пайки высокой температуры

При этом металлопластик (альтернатива полипропилену) не рекомендуют использовать для скрытой разводки, так как они часто протекают и становятся причиной аварийных ситуаций.
При штробовке стен важно учитывать диаметр труб, они должны легко помещаться в сделанном отверстии, но не болтаться в нём.
После отделочных работ важно нанести на стену или пол слой гидроизоляции. Сверху стены ванной комнаты покрывают керамической плиткой или другим отделочным материалом.

Для чего нужна запорная арматура водопровода

Немаловажной составляющей любого водопровода является запорная арматура – всевозможные краны отвечают за подачу воды, а также удобную и безопасную эксплуатацию системы в целом. Как правило, прокладка водопровода в квартире предусматривает установку двух типов кранов – с одинаковым успехом устанавливаются как шаровые, так и приборные краны. Первые монтируют на входе водопровода, а последние используют для управления каждым из потребителей в отдельности

Кстати, к запорной арматуре также относят и смесители. Устанавливаются краны с помощью пакли или ленты ФУМ, которые служат для герметизации резьбовых соединений

Первые монтируют на входе водопровода, а последние используют для управления каждым из потребителей в отдельности. Кстати, к запорной арматуре также относят и смесители. Устанавливаются краны с помощью пакли или ленты ФУМ, которые служат для герметизации резьбовых соединений

Как правило, прокладка водопровода в квартире предусматривает установку двух типов кранов – с одинаковым успехом устанавливаются как шаровые, так и приборные краны. Первые монтируют на входе водопровода, а последние используют для управления каждым из потребителей в отдельности. Кстати, к запорной арматуре также относят и смесители. Устанавливаются краны с помощью пакли или ленты ФУМ, которые служат для герметизации резьбовых соединений.

Роль запорной арматуры в прокладке водопровода

Освоить принципы, по которым монтируется водопровод в квартире, недостаточно для того, чтобы приступать к работе – нужно еще определиться с материалом (выбрать оптимальный вариант трубопроводной системы) и научиться работать с ним. Но об этом уже читайте в других статьях «Стройсоветов».

Автор статьи Дмитрий Ворохов

Алгоритм выполнения монтажных работ

Самым первым этапом, независимо от того будет это скрытая система или открытая, является установка контрольного вентиля. Учитывая тот факт, что качество поставляемой воды их центрального водовода, мягко говоря, неудовлетворительное, то обязательным мероприятием является установка фильтра грубой очистки. Он монтируется сразу же после вентиля. Потом устанавливается водопроводный счетчик и фильтр тонкой очистки (по желанию).

Если в магистрали напор подаваемой воды превышает допустимые пределы, то выполняется монтаж редуктора давления

Важно заметить, что редуктор должен быть укомплектован манометром, посредством которого устанавливаются параметры, которые будут наиболее оптимальными для функционирования конкретных сантехнических приборов, как правило, 3-4 атм

В самом конце выполняется установка коллекторов. В торговой сети они предлагаются с выходами количеством от 2-х до 4-х. Если есть потребность, то изделия могут комбинироваться. В идеале коллектор должен снабжаться запорными вентилями. При последовательном подключении для перехода к приборам применяется тройник.

Схемы разводки санузла

Имеет значение, объединен ли туалет с ванной, или же это обособленные помещения. При правильной разводке труб в ванной и туалете раздельного типа водяного давления должно быть достаточно, чтобы можно было пользоваться ими одновременно. В совмещенном санузле такой необходимости нет, но имеются иные особенности.

Объединенный санузел

Разводка труб в санузлах такого типа может быть последовательной. Один человек, пользующийся ванной, душем или унитазом – максимум нагрузки. Падения давления нет, и напор будет всегда достаточным. Отдельную линию можно провести разве что к стиральной машине.

Туалет

В большинстве случаев разводка труб в туалетах предполагает врезку в стояк. В этой комнате есть только один потребитель – унитаз. И чтобы спускаемая вода не становилась причиной нехватки давления в душевой комнате, достаточно организовать отдельную линию. Но и это делать не обязательно ввиду минимального расхода воды.

Ванная

В этом помещении часть устанавливают стиральную машину, которая в период набора воды может лишить систему требуемого давления. Подача воды должна быть обособленной. То же касается душа. Перепад давления приносит дискомфорт, так как резко меняется температура, и мыться под таким душем нет никакого желания.

Способы монтажа водопроводных труб

И видимые трубы никак не украшают ее. Поэтому разработаны технологии, позволяющие спрятать разводку труб в пол или стены. Там же, где такой необходимости нет, применяется открытый метод укладки. Каждый из способов имеет ряд характерных особенностей.

Открытая прокладка

Главное преимущество заключено в том, что имеется постоянный доступ ко всем элементам системы. Такую разводку труб в ванной комнате или туалете легко обслуживать, и можно ремонтировать, не повреждая отделку. Монтаж можно сделать собственными силами, так как процедура менее трудоемкая, и требует применения меньшего количества специализированных приспособлений.

Недостатком принято считать опасность повредить трубопровод. Но это относится только к пластиковым элементам. Металлические и металлопластиковые трубы имеют достаточную прочность, чтобы устоять и остаться целыми при механическом воздействии. Страдает также эстетичность помещения. Также мешает шум воды, жужжание счетчика и т.д.

Чтобы устранить все недостатки мастера монтируют короб, который отделывают в стиле комнаты. Имеется в виду стационарный каркас из металлического уголка, прикрепленный к стенам, потолку и полу. Зашивать нужно не полностью. Оставляют люк с дверцей, который нужен, чтобы можно было добраться к кранам, манометрам, счетчику и т.д.

Главное, чтобы стремление сделать помещение красивым не было сильнее здравого смысла.

Некоторые типы труб нельзя прятать. Железные трубы окисляются, ржавеют, гниют. А если их зашить в короб, конденсат на холодном трубопроводе станет причиной появления очагов коррозии. Выход — это разборный короб, который можно периодически демонтировать, и проводить ревизию и профилактику.

Скрытая укладка инженерных коммуникаций

Суть метода в том, что трасса водопровода укладывается в специально прорезанные ниши. Те, кто пожелает смонтировать разводку именно таким способом, должен учитывать следующие факторы:

  1. Штробить перекрытия запрещено. Пустотные плиты армированные, и именно арматура придает им прочность. Выход – трубы в стяжке на полу.
  2. Цементно-песчаный раствор весит много, а перегружать перекрытия небезопасно. Это может привести к тому, что оно просто лопнет.
  3. Резать несущие стены также не рекомендуется. Нарушая целостность каркаса здания, мастер ставит под угрозу его существование. Возможно обрушение.
  4. Штробить можно кирпичные стены и дома из блоков. Пустотные панели должны всегда оставаться целыми. Это касается бетона и арматуры.

Чтобы не наделать глупостей, лучше обратиться к специалистам. А еще лучше изготовить проект перепланировки, и получить официальное разрешение на выполнение работ.

Несомненный плюс этого метода – отсутствие видимых труб, приятный интерьер. Минус – невозможность вести контроль состояния водопровода. Состояние трубопровода всегда будет тайной, а поломка неприятным сюрпризом. Более того, вмуровывать можно не любые трубы. Нужно выбрать те, которые имеют малый коэффициент термической деформации.

Замуровывать обслуживаемые соединения нельзя.

Если трубы пластиковые, и участки приварены друг к другу – отлично. Главное, чтоб прочность такого трубопровода была достаточной для того, чтобы выдержать нагрузку.

Специалисты рекомендуют придерживаться ГОСТов, которые требуют, чтоб фитинги, муфты и другие соединения были открытыми, так как в большинстве случаев протечь появляется именно здесь.

Основной этап разводки

В том случае, если вы хотите заменить канализацию, необходимо предварительно составить план. В таком плане должно быть обозначено место установки всех бытовых приборов, которые подключены к канализации, место расположения старой канализации и расположение труб водопровода.

Материалы для разводки труб продаются в любом строительном магазине

После составления такого чертежа необходимо создать еще один такой же, но уже с расположением новых труб канализации, возможно, будет изменено место расположения бытовых приборов и тому подобное. Также в такой план должно входить расположение всей мебели, которая установлена. И необходимо учесть, чтобы дверцы шкафчиков в открытом положении не мешали оборудованию.

Для того чтобы выполнить прокладку труб, необходимо определиться с ее типом.

Типы прокладки трубопровода могут быть разными:

  1. Наружный является более легким и дешевым, но когда трубы находятся на виду, они портят внешний вид помещения. Для того чтобы такую подводку было практически незаметно, трубы в этом случае опускаются как можно ниже или прячутся за сантехнические приборы.
  2. Скрытый тип не влияет на внешний вид комнаты, но для организации такого провода необходимо выполнять штробирование стен. На такой монтаж придется потратить немало времени и сил, но можно будет спрятать трубы в стене, и ванная комната будет прекрасно смотреться.

https://youtube.com/watch?v=nMNBXkdVfl4

Какой способ прокладки выполнять, выбирать хозяину.

Схемы водоснабжения санузла

Начиная монтаж труб в ванной, необходимо досконально разобраться с устройством водопроводной системы, чтобы при ее эксплуатации не возникало проблем и аварий. Раньше вода к жилым домам подавалась из скважины или колодца, но в настоящий момент внутрь квартиры вода подается из централизованной городской водопроводной сети, что значительно облегчается устройство и обслуживание водопровода. Непосредственно разводка в ванной состоит из 2 видов труб:

  1. Водопроводные. В основном трубы в ванной являются водопроводными, то есть по ним течет вода, которая подается в краны или подводится к бытовым приборам. Водопроводные трубопровод в санузле состоит из общедомового стояка и труб холодной и горячей воды, отходящих от него. Для разводки холодной воды чаще всего используют пропиленовые коммуникации, а для горячей – металлопластиковые.

  2. Канализационные. Канализационные трубы в ванной необходимы для того, чтобы утилизировать сточную воду и отходы жизнедеятельности. Обычно они имеют больший диаметр, чем трубопровод холодной или горячей воды, а также изготавливаются из керамики, чугуна или пластика. Канализационная система санузла также состоит из общедомового стояка и разводимых от него труб, идущих к сантехническим приборам (унитазу, ванне, раковине, стиральную машину).

Замена стояка: правовой аспект

Водопроводный стояк представляет собой вертикальный участок трубопровода, оснащенный у основания запорным вентилем. Он является общедомовым имуществом.

А потому замена его должна выполняться управляющей организацией (ЖЭУ или ЖЭКом) без дополнительной оплаты со стороны нанимателя или собственника.

Галерея изображений

Фото из

Стояки водопроводной системы служат для поставки воды к точкам водоразбора по подключенным к ним трубам

Сборку систем и подключение сантехнических приборов к стоякам производят по тройниковой, коллекторной и комбинированной схеме

В домах старой застройки вода поставлялась либо по одному стояку ХВС, либо по двум стоякам ГВС и ХВС

Стояки контуров водоснабжения прокладываются открытым способом. допустима маскировка труб в коробах и за фальш-стенами

Трубы к стоякам водоснабжения подводят двумя способами: скрытым и открытым. Первый используется при коллекторной разводке, второй при коллекторной и тройниковой

Между стояками ГВС и ХВС по сантехническим правилам должно быть минимум 10 см. Если расстояние не соблюдено, оба или только один из стояков защищают теплоизоляцией против образования конденсата

В лучевых схемах к стоякам ГВС и ХВС подключают сначала коллекторы, к которым подсоединяют теплоизолированные трубы

Прокладка полимерных трубопроводов производиться преимущественно скрытым методом. В месте подключения труб к стоякам должен быть доступ к узлам подключения

Подключение коллектора к водопроводному стояку

Комбинированная схема сборки

Стояки в старых квартирах

Стояки водоснабжения в ревизионном люке

Открытая трубная разводка

Утепление стояка холодного водоснабжения

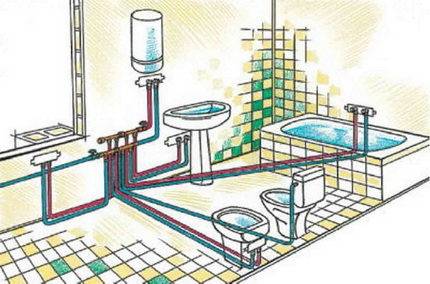

Устройство коллекторной схемы

Подведение полимерных труб к стоякам

Владельцу квартиры необходимо лишь написать заявление на имя управляющего ТСЖ, указав в нем проблему, которую необходимо решить. Исключение составляет лишь тот случай, если дом не является собственностью ЖЭУ. В этой ситуации ремонт общего имущества осуществляется за счет жильцов.

К числу общего имущества относится и все то, что расположено на участке от стояка до первого запорного вентиля. В случае если запорное устройство не предусмотрено до самого смесителя, то и этот участок включительно принадлежит к числу общего имущества.

Стояки оборудуют кранами, с помощью которых увеличивают либо же полностью перекрывают подачу воды; их меняют вместе с заменой трубопровода

Если же владелец квартиры планирует провести капитальный ремонт и при этом сделать скрытую прокладку трубопровода, либо же он решил в связи с перепланировкой перенести стояк на новое место – все работы будут производиться за его счет.

Любую перепланировку, связанную с задействованием домового имущества, включая квартирные стояки, необходимо согласовывать с управляющими организациями. Лишь поручив на руки соответствующее разрешение в письменной форме, он может пригласить для проведения работ монтажников управляющей организации или частной фирмы.

За свои собственные деньги наниматель или собственник квартиры должен ремонтировать и заменять лишь то, что располагается после запорного вентиля

Это интересно: Какую трубу выбрать для водоснабжения: основные виды и какой вариант лучше

Водяной теплый пол

Подключить контуры водяного теплого пола к линии центрального отопления можно лишь в одном случае – если в квартире для этого имеется только один стояк, от которого протянута подача и обратка ко всем регистрам в помещениях. В остальных вариантах для теплого водяного пола либо устанавливается отдельный котел, либо используется теплообменник, нагревающий воду за счет тепловой энергии системы централизованного отопления.

Для контуров ТП всегда используется коллекторная схема разводки. Трубы монтируются перед заливкой стяжки, только на проходных участках санузла. Под ванной, шкафами, душевой кабинкой, стиральной машиной от них нет никакого эффекта.


Теплообменник для водяного ТП.

Из-за громоздкости коллекторных узлов с теплообменниками большинство пользователей используют теплые полы электрического типа (ИК, греющий кабель, кассетные модификации).

Виды разводки труб в ванной комнате

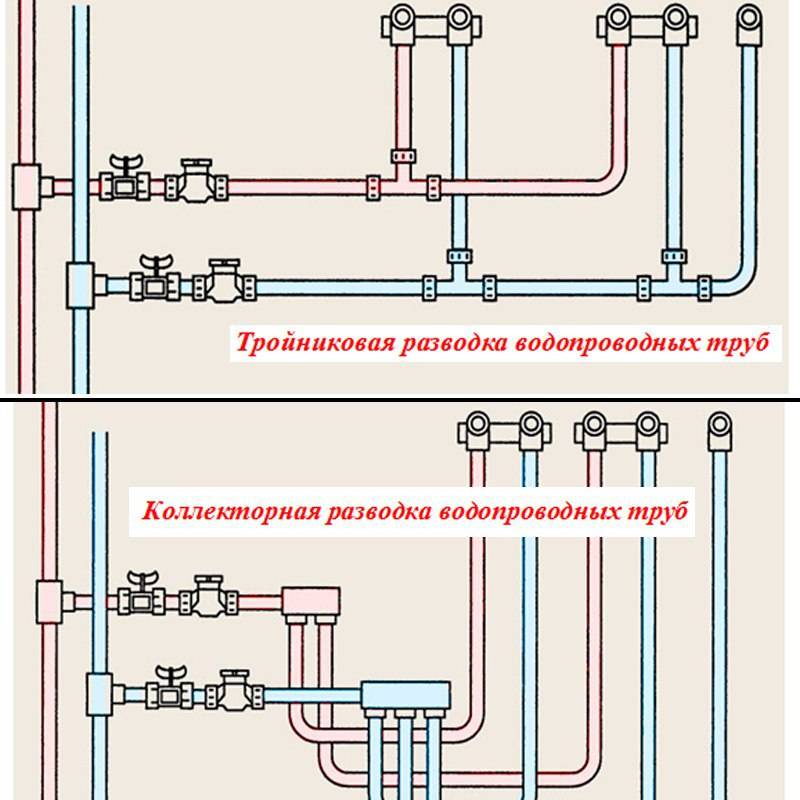

Существуют 2 варианта разводки труб в квартире: более простая в монтаже последовательная разводка и более сложная коллекторная. Каждый из них имеет свои плюсы и минусы

Коллекторная

В этом случае все сантехнические приборы подключаются к стоякам холодной и теплой воды параллельно через устройства, которые называются коллекторами. То есть каждое устройство в доме имеет свою индивидуальную магистральную линию, через которую он сообщается со стояком.

https://youtube.com/watch?v=17g4paGYXC8

Коллекторное устройство оснащается запорными кранами шарового типа. Каждый такой кран отвечает за водоснабжение одного прибора в помещении. В случае неполадки можно закрыть тот кран, который отвечает за сломанный прибор, а все остальные устройства будут работать, как положено. Как выглядит коллектор с кранами, можно посмотреть на фото ниже. Это устройство полностью умещается в специальный шкафчик.

Плюсы здесь очевидны:

  1. Все приборы получают одинаковое количество воды.
  2. Если одно устройство вышло из строя, не нужно полностью перекрывать водоснабжение. Достаточно просто на коллекторе закрыть кран на выходе магистрали, ведущей в поврежденное устройство.
  3. Количества мест стыковок не так много. Поэтому можно проводить скрытую укладку трубопроводов, т.к. течь может возникнуть у коллектора или же на входе в само устройство. Эти места легко доступны.

Виды разводки труб в ванной комнате.

Последовательная

Этот метод предполагает отвод трубопровода от стояка к первому потребителю воды, а от него через тройник к следующему и так далее до самого дальнего. Этот вариант больше подходит для квартир, где предусмотрено эксплуатация малого количества приборов.

Последовательная разводка выполняется легко и требует малого количества стройматериалов. Все работы можно выполнить своими руками. Существенным недостатком можно считать невозможность отключения одного из приборов от стояка в случае его поломки. Придется отключить всю систему водоснабжения, закрыв запорный кран. Еще один недостаток: при одновременном включении всех приборов, давление в системе ослабевает, и вследствие этого напора жидкости может не хватить для тех устройств, которые находятся дальше остальных от стояка.

Разновидности разводки труб

Разводка труб в ванной должна быть эффективной, чтобы система могла корректно работать долго. В некоторых случаях применяют также систему с проходными розетками. Она имеет один существенный недостаток, такой как необходимость установки дополнительного насоса для подпора воды. Понадобится труба большей длины, что отражается на цене. Поэтому этот тип разводки применяется редко.

Коллекторная схема

Коллекторный способ разводки труб подразумевает подключение каждой из них параллельно друг другу к магистральной системе. Этот вариант признан специалистами самым эффективным и надежным. Это обусловлено тем, что потребитель в итоге подключается через конкретную подходящую пару.

Подача воды, если разводка осуществлена коллекторным способом, можно через установленные краны. При необходимости систему даже можно полностью перекрыть. Это необходимо в случаях аварий трубопровода или в ситуациях проведения дополнительных ремонтов. Подводящие трубы в данных системах отличаются незначительным количеством стыков.

Регулирующие краны необходимо помещать на небольшой коллектор. Он чаще всего скрывается в отдельный шкаф. Преимущества коллекторной разводки труб в туалете и ванной комнате:

  • Возможность ремонта и сервисного обслуживания поочередно;
  • Простота осуществления работы;
  • Наличие варианта скрытой прокладки всех инженерных коммуникаций.

Как и во всех остальных случаях, коллекторная разводка труб в ванной имеет свои недостатки. Сантехники отмечают прежде всего то, что этот вариант проведения работ слишком дорогой. Каждое подключение требует дополнительной установки запорных кранов

К тому же система в подобной ситуации имеет более сложный вид, вследствие чего важно точно рассчитывать ее

Какие трубы для водопровода лучше выбрать

Существуют 3 вида материалов, из которых изготавливаются водопроводные трубы:

  • полипропилен;
  • ПВХ;
  • металлопластик.

Каждый из них имеет достоинства и недостатки.

Полипропиленовые

У труб из полипропилена высокий показатель теплового расширения, поэтому они не подходят для горячих сред. Если все же их использовать, то придется дополнительно устанавливать компенсаторы, а это уже лишние хлопоты. К тому же, в случае с полипропиленовыми трубами разводку не следует прятать под отделку, а лучше сделать ее открытого типа. Дело в том, что из-за отсутствия опыта пайки полипропилена есть риск допустить недочеты, а значит со временем места стыков дадут течь, из-за чего в будущем придется снимать отделку.

Полипропиленовые трубы.

Если же все сделано по инструкции, то можно выделить ряд существенных преимуществ в использовании труб из этого материала:

  1. В случае поломок можно легко отремонтировать поврежденные участки.
  2. В местах пайки нет зауженностей.
  3. Долговечность.
  4. Монолитность.

ПВХ

Трубы из поливинилхлорида (ПВХ) также не подходят для транспортировки холодной воды, т.к. они могут выдержать температуры только до +40°C. Для соединения 2 отрезков таких труб применяют клей, который растворяет поверхностный слой полимера. Далее место стыка нужно выдержать некоторое время, чтобы соединение получилось надежным и монолитным.

ПВХ трубы для разводки в ванной.

Металлопластиковые

Трубы из металлопластика применимы для транспортировки как холодных жидкостей, так и горячих, т.к. они могут выдерживать температуры до +105°C. Существенным преимуществом трубопроводов из этого материала можно назвать их гибкость, что позволяет сэкономить на фитингах, а недостатком — сильное заужение в местах стыков, что снижает давление в трубопроводе. Если речь идет об отопительных приборах, то лучше всего использовать медные трубы.

Как провести канализацию

Чтобы выполнить своими руками разводку труб канализации, нужно принять во внимание следующее:

  • соблюдать нормируемые уклоны ГОСТом;
  • не допускайте угловые стыки на 90 градусов;
  • должны быть точки прочистки для устранения сора;
  • при подводке к унитазу трубы следует выбирать на 100 мм, а для ванны и мойки на 50 мм;
  • трубы для слива воды в раструбе стока следует ставить с зазором порядка 10 см от места стыка.

Перед началом разводки труб не забудьте установить контрольный вентиль, а за ним и фильтр грубой очистки воды. После этого устанавливаются счетчики, контролирующие расход воды, а за ними фильтр тонкой очистки. В тех местах водопровода, где напор воды может превышать допустимую возможность давления, лучше устанавливать редукторы.

Правильный выбор труб и их разновидности

При рассмотрении труб для прокладки коммуникаций учтите, что различные материалы приспособлены для определенных условий эксплуатации и серьезно отличаются в цене.

Так, металлические трубы изготавливают из оцинкованной стали либо из меди. Первые характеризуются хорошей теплоотдачей и прочностью. Вторые являются более долговечными и легко принимают заданные формы, но в то же время являются самыми дорогими.

Более дешевой альтернативой стальным и медным являются пластиковые изделия. Пластиковые и металлопластиковые трубы почти полностью вытеснили трубы из нержавеющей стали в сфере сантехнических работ. Легкие в обработке и долговечные они позволили достичь прогресса в качестве и скорости монтажа.

Среди их преимуществ отметим следующие:

  • трубы легко соединяются пайкой, сами соединения устойчивы к перепадам давления;
  • пластик не подвержен коррозии, внутренняя поверхность не заиливается и не обрастает известковым налетом;
  • продукция из полипропилена дешевле металлической.

Стоит отметить, что трубы из металлопластика менее пластичные, ломкие и не переносят гидроударов. Металлопластиковые изделия обычно применяют при сборке канализационных стоков.
