Как закрыть трубы в туалете: как лучше спрятать и скрыть трубопровод

Короб из гипсокартона

Современные строительные технологии монтажа гипсокартона в последнее время получили самое широкое распространение. Обшивкой листами можно сделать полностью ремонт в туалете и справиться с задачей — как спрятать трубы и водосчетчики за конструкцией короба.

Короб для труб отопления: как спрятать в квартире и частном доме красиво В современном дизайне помещений открытую отопительную разводку декорируют красивыми коробами для труб. Это делается для того, чтобы внутриквартирное пространство соответствовало выбранному стилю…

Домашние мастера освоили этот простой способ заделки стен и научились монтировать гипсокартон на предварительно собранный несущий каркас.

Поэтапная последовательность работ как спрятать трубы за гипсокартоном:

  • Этап № 1. Определяемся с конструкцией короба. Инженерные коммуникации можно спрятать в коробе или в неглубокой нише. В последнем случае задняя стенка выполняется из ГКЛ, установленных непосредственно на стену без опорного каркаса. Фиксацию выполняют специальным клеящим раствором для гипсокартона.
  • Этап № 2. Выбираем форму и размер конструкции. Обычно, что бы просто закрыть трубы, для короба выбирают простую геометрическую конфигурацию, которую легко собрать. В многоэтажных домах центральная труба канализации расположена рядом с водоподающей линией холодной и горячей воды. Размер короба определяют границы проходящих сантехнических коммуникаций. При разметке контуров каркаса отступают на несколько сантиметров от труб.
  • Этап № 3. Сооружаем самодельный короб. Конструкцию собирают из пристенных профилей UD и стоек CD.Размер профилей определяют по размеру закрываемых труб. Если короб будет находится в углу туалета, тогда потребуется создать пространственный каркас, выступающий за грани плоскости стен. После разметочных работ вначале прикручивают вертикальные стойки из профиля по двум граница защитного короба. Когда стойки надежно закреплены к стенам, монтируются поперечные коротыши длиной, равной ширине короба. Расстояние между поперечными участками составляет 300 мм. Когда профили установлены, каждую плоскость объединяют профилем UD. Соединение выполняют саморезкми 9,5 мм с буром. Получается пространственный каркас, по которому можно сделать облицовку.

Выбор материала для отделки короба

Обычно для облицовки коробов используют тот же материал, что и для стен. И самым популярным, несомненно, является керамическая плитка. И не только из эстетических соображений, она легко поддается чистке, устойчива к дезинфицирующим средствам и долговечна.

Отделка короба пластиком (слева) и кафелем (справа)

Помимо керамики укладывают пластиковые панели. Они дешевле и менее надежны, но если потребуется ремонт труб, такой короб легче демонтировать. Иногда конструкцию короба, выполненную из гипсокартона только окрашивают, но вариант не отличается практичностью и долговечностью. Кроме того, в порах краски скапливается грязь, а это способствует развитию бактерий. Облицовочный камень, кирпич или мозаика чаще используются лишь фрагментально, для выделения определенных зон. Таким образом, например, можно выделить люк сантехнический под керамическую плитку.

Как закрыть канализационную трубу гипсокартоном

В зависимости от того, как именно размещены трубы в туалете, используется один из типов создания маскирующих коробов из гипсокартона:

  • на всю стену;
  • на нижнюю часть стены и отдельно вертикальный короб для стояков;
  • горизонтальный Г-образный или П-образный короб по периметру задней стенки туалета и вертикальный короб для стояков.

Рассмотрим первый вариант – единый короб на всю заднюю стенку. В этом случае монтируются направляющие и стойки на всю необходимую высоту (до потолка или ниже, в зависимости от положения труб). Обязательно устанавливаются распорные детали – как минимум две. Это необходимо для придания стенке нужной жесткости. Для доступа к счетчикам, вентилям, местам соединения труб предусматриваются эксплуатационные люки, эти места должны иметь окантовку из стоек и направляющих для крепления ГКЛ.

При зашивке подготовленного каркаса места будущих люков вырезаются в панелях ГКЛ. Возможен также вариант сборки стенки из отдельных фрагментов, но в этом случае необходимо уделить больше внимания шпаклевке швов и сохранению единой плоскости стенки.

Если предусматривается несколько коробов, соединенных между собой, каркас для каждого монтируется отдельно, но связывается общими стойками.

Обшивку здесь желательно проводить цельными листами для уменьшения количества швов.

Пошаговая инструкция:

  1. стена (стены) размечаются с помощью рулетки и уровня. Последнее обязательно, поскольку иначе нельзя выдержать параллельность профилей, их вертикальное/горизонтальное положение;
  2. удаляются выступающие детали стены и пола, заделываются трещины и выбоины;
  3. монтируются стойки короба. К полу они крепятся дюбелями, длина которых обеспечивает нормальное закрепление в материале. При неровных стенах лучше использовать специальные монтажные скобы, которые позволяют выставить стойки идеально правильно. При ровных поверхностях можно крепить П-образный профиль непосредственно к стене;
  4. устанавливаются скрепляющие элементы. Для вертикального короба это горизонтально расположенные профили и наоборот. Перемычки могут иметь разные варианты креплений к основным стойкам;
  5. на полностью смонтированный каркас крепятся листы влагостойкого гипсокартона. В качестве крепежа используются специальные саморезы по гипсокартону;
  6. смотровой люк в коробе можно сделать самостоятельно, но проще купить готовый образец сразу же с петлями для крепления к профилю;
  7. после установки всех панелей ГКЛ стыки между ними проклеиваются серпянкой (сетчатой лентой) и тщательно шпаклюются до получения ровной поверхности. То же делается в отношении утопленный в гипсокартон шляпок саморезов.

После окончания работ поверхность короба отделывается плиткой, покраской, штукатуркой или другим методом.

Более детально решение вопроса о том, как спрятать трубы в туалете с доступом, рассмотрено в видео.

На фото показан вид туалета после отделки стен и коробов из гипсокартона обычной облицовочной керамической плиткой.

Монтируем каркас

Вне зависимости от используемого решения для этого вопроса в туалете, каркас станет обязательной частью. Оцинкованные металлические профили – конструкции с оптимальными характеристиками. Защитное покрытие предотвращает появление коррозии, а металлическая часть обеспечивает необходимый уровень жёсткости. Они позволяют зашить любые элементы канализации.

От деревянных брусков рекомендуется отказаться, они требуют дополнительной обработки. Снижается из-за них и пожаробезопасность.

Пластиковые панели допускают применение пластиковых обрешёток. Монтаж осуществляется специальными клипсами. Невысокая жёсткость – основной недостаток каркаса из пластика.

Монтаж не обходится без установки специальных профилей на пол. После этого переходят к креплению стоек в вертикальной плоскости. На последнем этапе занимаются установкой поперечных рёбер. Специальные саморезы помогут соединить профили друг с другом. И окончательно всё зашить.

Рёбра каркаса должны иметь шаг друг между другом – это важный фактор для тех, кто выполняет работы самостоятельно. 50-80 см – оптимальный показатель, если панели ориентируются снизу-вверх. При монтаже с поперечным направлением возникает необходимость в дополнительной стойке.

Напротив фитингов обязательно делается окно для более лёгкого доступа к системе. Контур окошка лучше создать, когда она только проектируется.

Наружное расположение коммуникаций

Не всегда нужно принимать решение, как закрыть трубы в туалете панелями, громоздкими коробами или жалюзи. Маскировка коммуникаций не требуется, если они внешне привлекательны и им отведена эстетическая роль. Например, медные трубопроводы вместе с сантехническими приборами из этого же металла часто являются декоративными элементами.

Наружные трубы из меди, реже из чугуна или стали, способны стать украшением интерьеров санузлов в стилях хай-тек, техно, лофт. Их установка и обслуживание не отличается сложностью, поскольку все соединения и элементы располагают на виду. Существенный недостаток наружных трубопроводов из металлов – их дороговизна. А также от соприкосновения с горячими незакрытыми трубами можно получить ожог.

Как закрыть трубы в туалете рольставнями

Установка рольставен является более практичным способом, так как они предоставляют свободный доступ к трубам. Монтировать их можно отдельными блоками или на всю стену.

Однако установка роллетов достаточно сложна.

Необходимые инструменты и материалы:

  • монтажный комплект для роллетов;
  • крепёжный материал;
  • рулетка;
  • уровень;
  • дрель.

Перед началом работ по монтажу рольставен стены в туалете необходимо выровнять так, чтобы расстояние между ними было одинаковым.

Устанавливаются роллеты в конструкцию из стальных профилей, расстояние между которыми должно быть равно ширине рольставен.

При монтаже роллетов в первую очередь устанавливаются направляющие. Затем крепится верхний короб, к барабанному валу которого присоединяются ламели.

Установив последнюю ламель, конструкцию необходимо проверить на закрытие и открытие. При этом следует учесть, что находиться ламели должны в пазах направляющих планок.

Так как для установки рольставен требуется опыт, то лучше всего обратиться за помощью к специалисту.

Решая задачу по закрытию труб в туалете необходимо учитывать то, что функциональная составляющая должна гармонично сочетаться с дизайном помещения. Конструкцию можно не монтировать самостоятельно, а купить и установить специальные декоративные короба, предназначенные для скрытия труб. Выбор зависит от площади помещения и того, как в туалетной комнате проложен трубопровод.

Монтаж рольставень

На направляющих шинах делают разметку. От каждого края шины отступают 10-15 см, на остальном отрезке метки распределяют равномерно, с шагом 45-50 см. Во внутренней стенке шины сверлят отверстия диаметром 11,8 мм, для крепления короба к проему. На краю передней отбортовки короба и его крышки сверлят совместные отверстия диаметром 4,2 мм, по два с каждой стороны. В дальнейшем они будут использоваться для фиксации крышки короба заклепками. Далее, различают и сверлят отверстие диаметром 8 мм в верхней отбортовке панели короба для крепления его в проеме.

Схема монтажа рольставень для сантехнического шкафа

Собирают каркас роллет (короб и направляющие) и устанавливают его в проеме строго по уровню. Железное полотно заводят над валом привода со стороны задней стенки короба в направляющие шины. На краю полотна закрепляют тяговые пружины и закрепляют их на вал. Фиксируют крышку короба. Закрывают отверстия заглушками. Проверяют работу системы.

Совет! Рольставни в туалет, обычно, однотонные, и это не лучшим образом сказывается на их эстетических качествах. Сделать их более привлекательными и соответствующими отделке можно с помощью аэрографии.

Как сделать короб из гипсокартона

Закрыть трубы в туалете можно сделав короб из гипсокартона. Это, пожалуй, самое популярное решение. Все потому, что технология очень пластична, спрятать можно трубы любой конфигурации. Еще один приятный бонус — множественные варианты отделки: уложить плитку на клей, выровнять поверхность шпаклевкой, после покрасить или поклеить обои.

Короб для труб в туалете может быть вертикальным или горизонтальным — сути это не меняет

Особенности

Если вы выбрали такой закрыть трубы в туалете, существует  несколько моментов, которые необходимо учесть. Первый — ко всем ключевым узлам — счетчикам, фильтрам и т.д. необходимо иметь доступ. К запорным кранам желательно чтобы доступ был быстрым. Есть несколько вариантов:

  • сделать одну панель откидной или поворотной (на петлях);
  • часть панели может быть съемной, крепление на пару саморезов и/или на магниты;
  • поставить люк (пластикатовый или люк-невидимку под отделку плиткой.

Можно, конечно, сделать конструкцию неразборной, но при необходимости придется все ломать, затем восстанавливать, а проблемы случаются даже с новыми трубами.

Специальный люк под плитку

Второй — плитку, если отделывать будете ей, лучше клеить на специальный клей, а не класть на смесь цемента и песка. Слой клея требуется тоньше его масса меньше. При таких условиях проще будет снимать/поднимать крышку.

Порядок работ

Сначала определяетесь с тем, как будет выглядеть ваш короб. Желательно распланировать все так, чтобы он не только закрывал трубы, но, по возможности, нес еще и функциональную нагрузку. Например, если трубы проходят внизу вдоль стены справа или слева, что бывает, если в туалете устанавливается гигиенический душ, короб можно сделать чуть выше, а на его верхнюю часть ставить различные необходимые мелочи.

Как закрыть трубы в туалете: сделать короб из гипсокартона

Если закрываете стояки, которые проходят в одном из углов позади унитаза (планировка стандартных хрущевских туалетов), имеет смысл закрывать не только тот угол, а зашить всю стенку, сделав из нее шкафчик. Полки могут быть открытыми или закрытыми (с дверками или без), но в небольших квартирах это очень удобно.

Если трубы находятся на задней стенке, а туалет узкий и длинный, имеет смысл зашить заднюю стенку полностью

Определившись с тем, как будет выглядеть ваш короб, на стены, пол наносят разметку. Затем берут оцинкованные профили для гипсокартона. Вниз и по бокам идет несущий профиль — ПН (UW) — без загнутых боковин. Так как конструкции небольшие, достаточно профиля 50*40 мм. На перемычки идет стоечный профиль — ПС (CW) — его ширина тоже 50 мм, а глубина по желанию, может быть небольшой.

Соединение перемычек

Перемычки нарезаются по размеру (ножницами по металлу) крепятся саморезами. При небольшом расстоянии — до 50 см — достаточно один с каждого конца, при большем луче поставить два. Шаг установки стоек около 60 см, перемычек — примерно с таким же шагом. В месте крепления дверки (если такая предусмотрена) ставят усиленный — двойной профиль.

Собранный каркас обшивают гипоскартоном, нарезав его по размерам. Крепят их небольшими саморезами с винтом на конце (TEX 3,5*9,5 мм). Устанавливают крепеж по периметру и в местах, где идут перемычки/стойки, шаг — 20 см. При закручивании надо следить чтобы шляпка чуть утопала в гипсокартоне, но при этом не прорывала картон.

После обшивки идут отделочные работы, а они зависят от выбранной отделки. Под покраску и поклейку обоев короб шпаклюется полностью, под укладку плитки замазываются шпаклевкой только головки винтов.

Из чего еще можно сделать короб для труб в туалете

Не все любят работать с гипсокароном и профилями к ним. В этом случае каркас можно собрать из деревянных сухих брусков. При желании их можно (и в принципе нужно) обработать антибактериальными составами — чтобы не гнили.

Вместо гипсокартона можно использовать ОСП, влагостойкую фанеру или плоские асбестоцементные листы. Все эти материалы трудно назвать на 100% экологичными, но многим с ними работать привычнее. Все они отличаются влагостойкостью, удобны в обработке, так что неплохой вариант. На асбест, кстати, плитка ложится отлично, лучше чем на все другие материалы, включая гипоскартон.

Выбор конструкции для короба

Перед тем, как задекорировать туалетную нишу и одновременно получить доступ к кранам и счетчикам, делают каркас для монтажа с учетом того, что роллеты и жалюзи в нем не нуждаются. Основным материалом для отделки сантехнических узлов является керамическая плитка (кафель), которую при закрытии проемов укладывают на гипсокартон. Для этого предварительно монтируют гипсокартонный короб нескольких видов в зависимости от расположения водопроводных и канализационных труб.

Рис. 7 Монтаж квадратного короба

Закрывается вся стена

Способ, когда весь проем закрывается отделочными листами или подвесными приспособлениями, используется наиболее часто при коммуникациях, расположенных за унитазом. Для монтажа гипсокартона по периметру проема при помощи дюбелей и саморезов крепят каркас из металлического профиля и обрешетку, после чего к конструкции прикручивают гипсокартон. Доступ к трубам с вентильными кранами и счетчиками воды производится через распашные лючки.

Квадратный короб

В случае, если трубы проходят в углу туалетной комнаты или занимают не всю площадь стены, их закрывают квадратным гипсокартонным коробом. Для его устройства металлический профиль прикручивают к полу, потолку и стенам по периметру конструкции, после чего в него вставляют вертикальные направляющие. Для установки дверцы для доступа к сантехнической арматуре делают окно из металлопрофиля, после чего всю конструкцию покрывают гипсокартоном. Аналогично поступают в ситуации, если водопровод расположен горизонтально на полу – на стены и пол прикручивают направляющие, делают обрешетку и обшивают ее гипсокартоном.

Рис. 8 Короба различных видов

Многоуровневый короб

Одна из нередко встречающихся ситуаций применения многоуровневого короба, когда в санитарном узле достаточно места, протяженность горизонтального участка невелика или хозяева решили немного сэкономить на штроблении.

Метод часто используется, если горизонтальный водопровод расположен внизу. В этом случае вертикальный и горизонтальный трубопровод обшиваются креплением гипсокартона на обрешетку из металлопрофиля.

Косая фальш стена

При определенном расположении трубопроводов для экономии места или материалов делается не квадратная конструкция, а косая. Для устройства фальш стены производят крепление профилей к полу, потолку и стенам, делают горизонтальный каркас, после чего профильную конструкцию обшивают гипсокартоном.

Рис. 9 Установка профильной обрешетки

Как избавиться раз и навсегда от труб в туалетной комнате

Для тех владельцев квартир, которые предпочитают делать все капитально и не ищут легких путей, существует один кардинальный способ, как спрятать трубы в туалете – это перенести их в стену. Преимущество этого решения в том, что площадь санузла при этом не уменьшится, а гладкая и ровная стена прекрасно впишется в задуманный интерьер. Но такой вариант подойдет не для каждого дома. Он возможен лишь в тех строениях, где толщина перегородки позволяет выдолбить штробы. Этот метод требует полной замены стояка, включая проходы сквозь перекрытия. Это говорит о том, что придется нести дополнительные расходы, поскольку соседей ваши проблемы меньше всего интересуют. Можно, конечно, просто задекорировать трубы. Закрасить их, например, черной и белой краской или придать им вид березовой рощи.

В любом случае проведенная реконструкция порадует владельцев квартиры и преобразит дом. Особенно, если она сделана своими руками, даже незначительные недостатки окажутся дизайнерскими наработками или эксклюзивным авторским решением.

Красивый интерьер туалетной комнаты предполагает отсутствие посторонних предметов и элементов, даже тех, которые обеспечивают ее функциональность. Безусловно, неприглядные коммуникации портят любой дизайн, поэтому всем хочется закрыть любым путем стояк в туалете. И для этого существует много способов, о которых рассказано в этой статье.

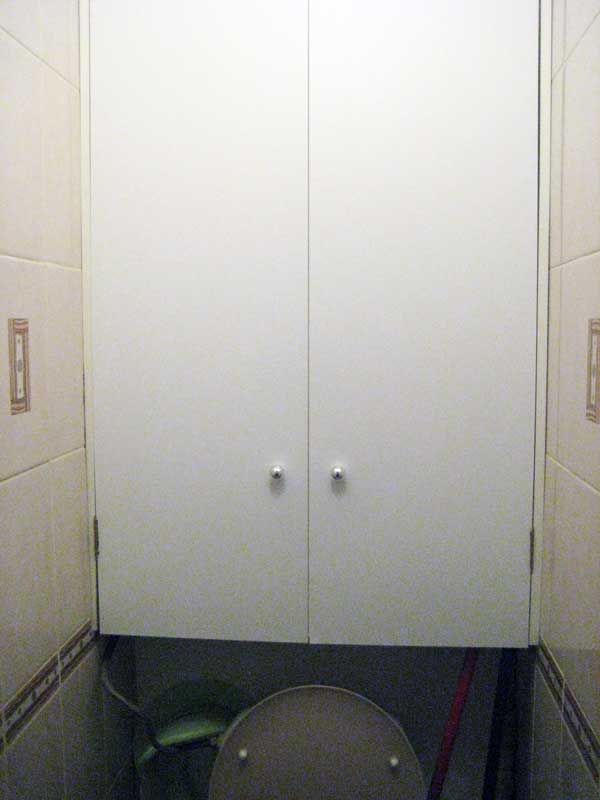

Сантехнический шкаф

Полезный шкафчик, который не только закроет трубы в туалете, но и оставит место для хранения чистящих средств. Пользуется большой популярностью у владельцев квартир. Такой шкаф можно построить из того же гипсокартона. В качестве дешевого варианта подойдут ламинированные доски, обычная обрезная доска. Каркас обычно деревянный, его обшивают необходимым материалом. Различные варианты шкафчиков не требуют больших денежных вложений. Область под шкафом часто скрывают фанерой, ГКЛ либо ламинированной доской. Остается лишь подобрать и прикрепить двери.

Такой экран требует наличия технологических отверстий под шланг для подвода воды. Достоинством этого метода является его функциональность, ведь сантехшкаф не только прячет трубы, но и служит местом для хранения туалетной утвари. Кроме того, можно закрыть трубы рольставнями или купить уже готовые дверцы для сантехшкафов — эти варианты также довольно популярны.

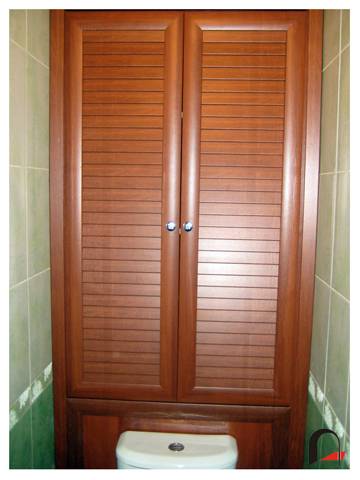

Распашные двери для сантехнического шкафа

Мебельные фасады для сантехшкафа

Дверцы как у шкафа-купе тоже подойдут, чтобы спрятать труб в туалете

Как закрыть трубы в туалете пластиковыми панелями

Схема установка маскирующих элементов и общий порядок работы мало отличается от действий с гипсокартоном. Это связано с тем, что для пластиковых панелей также нужен каркас – и для обеспечения нужной прочности лучше всего использовать стандартный профиль для гипсокартона.

Однако в ряде случаев для монтажа пластика используют также деревянный каркас. Конечно, этот вариант хуже, поскольку дерево не влагостойкий материал, а в туалете всегда есть риск возникновения избыточной влажности, особенно возле труб и бачка. Однако при правильной обработке деревянный каркас вполне может выдержать 5…10 лет до капитального ремонта санузла.

Важно: отличие монтажа пластиковых панелей от установки ГКЛ заключается в способе крепления. Чтобы стенка или короб выглядели аккуратно и завершенно, лучше использовать так называемый стартовый профиль и другая фурнитура к панелям.

Порядок работ сравнительно прост:

  1. устанавливаются монтажные планки (профиль для гипсокартона или специально для панелей);

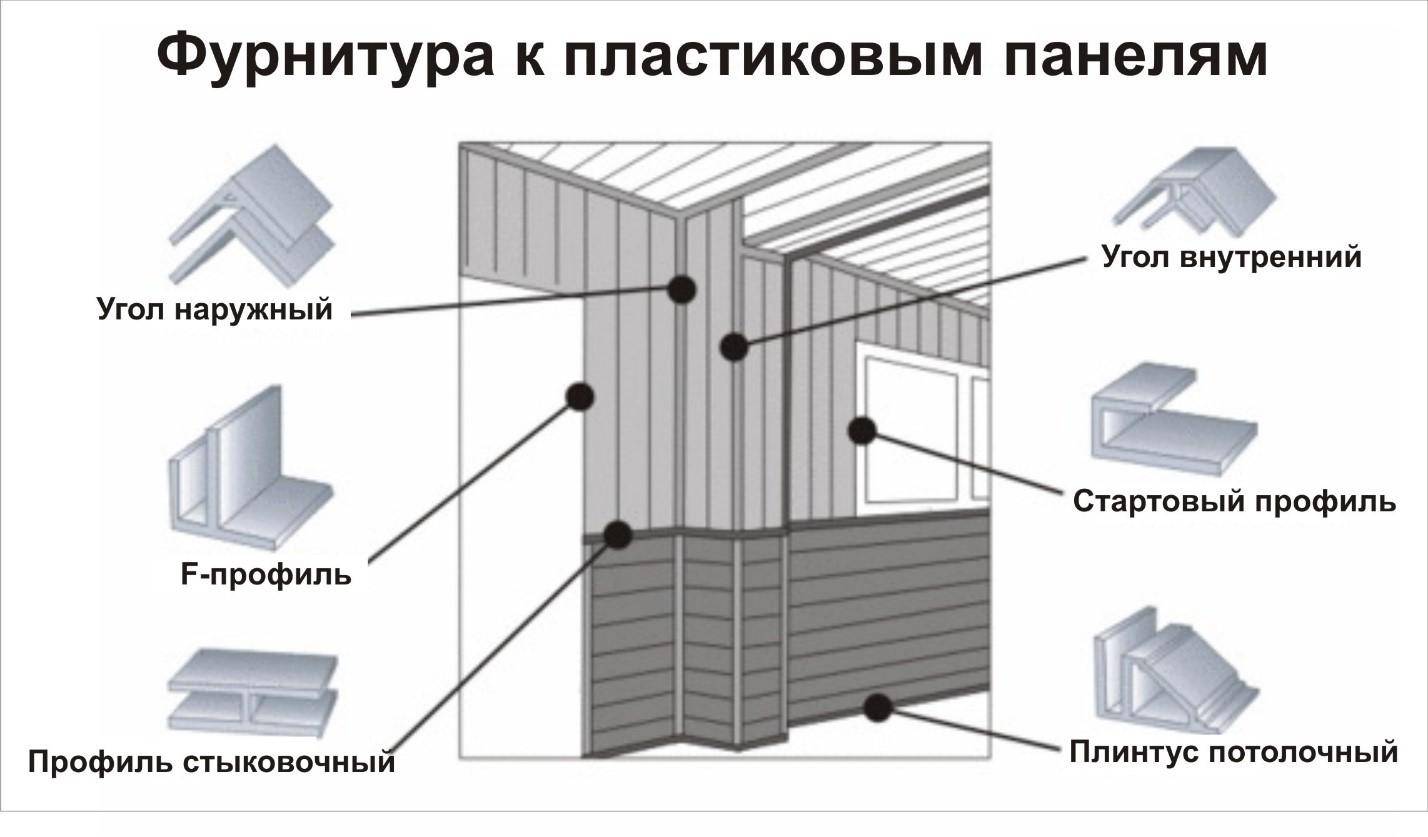

  2. с помощью кляймеров или саморезов крепятся базовые профили – стартовый, угловой и так далее;
  3. в пазы профиля вставляются поочередно панели, дополнительно их фиксируют кляймерами, саморезами, реже клеем.

Ниже приведено два видео – по упрощенному созданию короба из пластиковых панелей и по описанной технологии, на металлическом несущем профиле.

https://youtube.com/watch?v=rp_cxKsiZ6k

Особенно логично решение закрыть трубы в туалете пластиковыми панелями, если ими же полностью обшивается все помещение. За счет сравнительной простоты монтажа все можно сделать своими руками.

Стоит отметить, что устройство фальш-панели или коробов из пластика на каркасе вполне удачно совмещается также с отделкой всего помещения под плитку.
