Бесконтактный выключатель — назначение маркировка и установка

Какой беспроводной выключатель лучше

Производителей подобного оборудования очень много, но лучше покупать у проверенных. К их числу относятся бренды из нашего рейтинга. Мы подробно описали наиболее удачные модели торговых марок. Со своей основной задачей «управлять светом» номинанты справляются отлично. Дополнительный функционал удовлетворяет разные запросы для комфорта. Если подвести итоги работы, то можно выделить их следующим образом:

  • Aqara D1 Wireless Remote Switch – совместим с популярной экосистемой Xiaomi, простое управление, монтаж, доступная цена;
  • GRITT Practic SX 1кл. A1801MW – универсальный, не требует наличия отдельных шлюзов, совместим с пультом.
  • Sibling Powerlight-M2 Wi-Fi – отличное соотношение цены, качества, огромная дальность действия;
  • SonoffT2EU2C – сенсорная, недорогая модель, управляющая приборами без интернета.

Если вы хотите экономить на замене батареек, выбирайте кинетические переключатели, например, ArmaControl AS-6M. Надеемся, наш рейтинг поможет найти подходящий для вас вариант.

Разновидности

Существует несколько типов датчиков, входящих в состав бесконтактных моделей:

  • емкостные;
  • индуктивные;
  • оптические;
  • ультразвуковые.

Емкостные датчики

Суть работы емкостного выключателя света заключается в том, что электрическая емкость образуется при приближении людей. Это позволяет запустить контур мультивибратора, задающего время.

Объем емкости возрастает, а частота снижается, если приблизиться к прибору. Минимальная частота датчика вызывает срабатывание устройства на включение. Если человек отдаляется от помещения, происходит отключение. Чувствительный элемент в устройстве работает за счет пластины, находящейся на конденсаторе, подключенном к мультивибратору.

Иногда емкостные бесконтактные модели похожи на обычные настенные выключатели, но без использования клавиш. Очень удобно иметь подобного вида устройство на кухне, чтобы не прикасаться к нему своими руками.

Индуктивные датчики

Работа бесконтактных моделей такого типа обусловлена передвижением магнита. Датчики содержат металлический или намагниченный сердечник. Электрические импульсы создаются, если объект находится близко или далеко. В момент, когда превышено напряжение порогового элемента, обрабатывается сигнал. Далее включается триггер, который открывает ключ.

Например, человек, который входит в помещение, имеет связку ключей, что вызовет реакцию датчика на металл. Бесконтактные модели с индуктивным датчиком отличаются от емкостных вариантов отсутствием чувствительности к влажному воздуху или смене плотности.

Оптические датчики

В состав оптических приборов входят фототранзисторы и светодиод. Помехи от освещения не мешают функционированию светодиодного элемента. Суть работы устройства — прерывать либо отражать поток света. Чтобы осветить небольшие участки помещения, используются светодиодные ленты.

Ультразвуковые датчики

Данные устройства работают благодаря кварцевым звуковым излучателям. Для этого необходимо настроить на нужную частоту приемник, который будет давать реакцию на звук. Ультразвуковые модели иногда называют датчиками движения и объема. При возникновении движения, вызванного присутствием людей, распределение звуковой волны меняется, датчик получает измененный сигнал.

Концевой выключатель — устройство прибора и принцип действия

Для контроля и ограничения движения различных механизмов используется концевой выключатель.

Он должен обладать следующими характеристиками: надежность срабатывания, безопасность для людей и приборов, высокая наработка на отказ.

Существует большое количество разновидностей этих выключателей: механические, магнитные, индуктивные. Каждая группа делится на подгруппы. Все зависит от того, где будет применяться тот или иной прибор.

Назначение концевого выключателя

Коммутация электрических цепей переменного тока 220В может осуществляться при помощи концевых выключателей.

Действие устройств и их срабатывание обусловлено контактным соприкосновением конечных частей подвижных элементов пневмопривода, состоящие из трубопроводной арматуры двухпозиционного типа.

Кроме этого, они могут использоваться в качестве концевых выключателей, выполняющих действие датчика положения в других устройствах, в системах, которые применяются в промышленной автоматике.

Устройство и работа выключателя КВ-1, КВ-2

Принцип работы устройств КВ-1 (однопозиционного, двухканального), КВ-2 (двухпозиционного, одноканального) линейного перемещения – концевых выключателей заключается в использовании постоянным магнитом печатной платы с двумя герконами, они используются в качестве главных, коммутирующих электрическую цепь – элементов.

Кроме платы в корпусе «концевика», устройство концевого выключателя содержит клеммную колодку, в главном (первом) корпусе есть два глухих отверстия, в которых ходит шток, для КВ-02 – 2 штока. На штоке крепиться постоянный магнит, магнитопровод и пружина возвратного действия.

Действие штока возвратно-поступательное, с его помощью магнит перемещается и осуществляет замыкание – размыкание контактов.

Рис. №1. Фото конечного выключателя КВ-01, КВ-02.

Рис. №3. Чертеж конечного выключателя КВ-1 с указанием габаритных и установочных размеров КВ-01 и с местоположением в конструкции кабельного ввода.

Концевой выключатель КВ-04

Конструкция КВ-04 (двухпозиционного, одноканального, поворотного) в принципе похожа на предыдущие устройства. В отличие от однопозиционного выключателя она усложнена наличием поворотного рычага, с помощью которого можно регулировать угол поворота оси по ходу и против движения часовой стрелки. Таким образом, осуществляется переключение герконов.

Рис. №4. Чертеж с размерами выключателя КВ-04

Регулировка происходит за счет изменения кулачков, расположенных шайбе, они воздействуют на рычаги, при повороте которых перемещается магнит, переключающий геркон.

Рис.№5. Принципиальная электрическая схема подключения концевого выключателя КВ-04.

Рис. №6. Фото концевой выключатель КВ-04.

Бесконтактные концевые выключатели

Концевые или как их еще называют путевые, выключатели бывают бесконтактными, они осуществляют работу, основываясь на применении электромагнитных реле, а также на использовании логических элементов, работа происходит без воздействия со стороны движущейся части устройства.

https://youtube.com/watch?v=0Z7E9xH_GIQ

Бесконтактные путевые выключатели подразделяются на два основных типа по принципу действия и влиянию на чувствительный элемент:

  1. Механического воздействия.
  2. Параметрического воздействия, за счет изменения физических параметров преобразователя.

Параметрические выключатели подразделяются на следующие типы:

  1. Индуктивные.
  2. Емкостные.
  3. Оптические.

Подключение таких устройств происходит на основе использования 2-х и 3-проводной схемы. Питание в случае с 3-проводной схемы приходит по специальному проводу.

Рис. №7. Бесконтактные путевые выключатели (датчики).

К бесконтактным путевым выключателям предъявляются повышенные требования надежности эксплуатации, потому как работать таким устройствам приходится в тяжелых условиях.

Расположение этих устройств находится в рабочей зоне машин и агрегатов, где они могут подвергаться влиянию значительных высоких температур, могут попадать под удар и работать под воздействием сильной вибрации.

Также могут находиться под влиянием сильного магнитного поля, на них могут действовать различные, в том числе и агрессивные жидкости и загрязнения.

Особенно важным является высокое требование повышенной частоты срабатывания, особенно в условиях использования на сложных технологиях, например, станочные линии, работающие в автоматическом режиме, сложные транспортные системы, металлургия и литейное производство.

Концевик капота

Что такое концевик капота? Это все такой же штоковый выключатель, разве что шток у него длиннее, чем в дверях или багажнике. Поскольку концевик капота находится на передней рамке, расстояние до капота оказывается достаточно большим, из-за чего и приходится использовать длинный шток.

Это – самый редко устанавливаемый штатно концевик. На машинах без штатной сигнализации он может применяться заводом разве что для подкапотного плафона, который навскидку припоминается разве что по ВАЗовскому «восьмому» семейству. Поэтому эти концевики для сигнализации приходится подключать самостоятельно, и поэтому хотя бы один концевик всегда входит в комплектацию охранных систем.

Но бывает и наоборот: например, на Renault Megane 3 и Fluence для российского рынка он есть штатно во всех комплектациях, кроме минимальной, и даже встроен в замок капота. И к нему даже идут провода… но найти их в салоне невозможно, потому что они остаются под капотом никуда не подключенными. При установке сигнализации, конечно, можно уже не устанавливать свой концевик, но провода под капот все равно придется тянуть.

Этот концевик сигнализации будет самым проблемным: вода и грязь будут попадать под кромку капота, вызывая коррозию, либо отказ концевика, либо ложные срабатывания тревоги. Поэтому нужно внимательно выбирать место, по возможности устанавливая концевик в самом чистом из доступных.

Источник

Особенности конструкции концевого выключателя с роликом

Конструкция такого типа — это один из вариантов реализации кнопочного типа, только с видоизмененной кнопкой. Установка ролика позволяет значительно расширить функциональные возможности устройства. Если нажатие на кнопку может осуществляться только в осевом направлении, то ролик отреагирует на любое воздействие — осевое или по касательной, главное, чтобы вектор этого воздействия находился в плоскости вращения.

Устройство концевого ввыключателя

Подпружиненный шток, на котором установлен ролик, является подвижным элементом, на котором установлены две пары контактов — нормально замкнутые и нормально разомкнутые. При нажатии одна пара размыкается, а другая — замыкается. Эту конструкцию принято называть плунжерным типом КВ.

Концевой выключатель типа плунжер-ролик

Применяется преимущественно на подъемных механизмах, устройствах с вертикальным перемещением подвижных частей. Для горизонтальных элементов используется ограниченно, только при гарантии точности воздействия и ограниченности усилия.

Существуют рычажные роликовые конструкции. Ролик установлен на поворотном рычаге, который, поворачиваясь, замыкает контактную группу внутри корпуса. Такая конструкция удобна в механизмах, где невозможно точно настроить силу и диапазон контакта с движущимся элементом из-за большой инерции, вибрации, неравномерного движения.

Рычажный концевой выключатель

Опасность разрушения подобного устройства при слишком резком или интенсивном контакте значительно меньше, чем при использовании концевого выключателя плунжерного типа. Их принято устанавливать на массивных и габаритных движущихся элементах, обладающих повышенной инерцией — лифтах, эскалаторах, вагонетках, шахтных подъемниках, откатных воротах ангаров и т.п. Иногда подобные конструкции называют путевыми выключателями, поскольку они обладают способностью срабатывать от воздействия подвижных элементов, проезжающих без остановки.

Есть модели КВ с регулируемой длиной рычага. Они допускают изменение длины опоры ролика, что расширяет возможности и сферу применения устройства.

Концевой роликовый выключатель с регулируемым рычагом

Также существуют конструкции, где рычаг добавлен в качестве дополнительного элемента, увеличивающего безопасность. Если его отвинтить, КВ приобретает вид обычного кнопочного устройства. Большинство микровыключателей имеют такую конструкцию.

Микровыключатели

Назначение концевых выключателей

Устройство позволяет переключать режимы работы оборудования, обесточивать части систем, включать освещение, отслеживать положение каких-либо объектов.

Функции, которые также могут выполнять различные типы концевых выключателей:

  • обнаружение объектов;
  • подсчет количества предметов;
  • определение зоны перемещения объекта;
  • обесточивание оборудования в целях защиты;
  • контроль крайних положений при перемещении.

Если движущиеся элементы оборудования имеют ограниченный диапазон перемещения, необходимо предусмотреть отключение двигателя при достижении крайних положений. Концевой выключатель размещается так, чтобы движущийся элемент гарантированно задевал его актуатор, достигая заданной точки. В этом случае концевик срабатывает, ток отключается и движение останавливается.

Для подключения концевого выключателя требуется обнаружить необходимую точку контакта и установить сам датчик таким образом, чтобы срабатывание происходило именно там. Здесь изменение положения датчика при монтаже обеспечивает более точную настройку момента срабатывания (смещение датчика возможно за счёт использования крепежных отверстий либо за счёт изменения места крепления). Также более точная настройка возможна регулировкой самого рычага, если это предусмотрено конструкцией датчика.

В сравнении с размерами регистрируемых объектов и расстояниями, проходимыми ими, точность срабатывания концевика составляет доли процента. При этом расстояние, проходимое проводящей пластиной от момента отсутствия контакта до его появления составляет доли миллиметра. Данное расстояние и определяет точность, с которой датчик может зарегистрировать положение контролируемого объекта. Это может быть 0,5, 0,2 мм и даже меньше. Дополнительное достоинство концевика в том, что точность срабатывания (а также характер взаимодействия при контакте) можно настраивать (регулировать) за счёт использования различных типов актуаторов.

Какие бывают беспроводные выключатели

Принцип работы дистанционных контроллеров освещения похож, во многом похожи они и конструктивно. Но существуют и отличия. Выделяют разновидности по типу управления:

  • беспроводной сенсорный выключатель света;
  • кнопочный;
  • выключатель с пультом дистанционного управления;
  • смешанного вида.

Другая классификация — по количеству сопрягаемых устройств. Бюджетные модели поддерживают 1–2 приемника, продвинутые «умеют» управлять 7–8 приборами и более.

Также различают переключатели по наличию или отсутствию диммера.

Важное отличие — встроенный функционал. В основном данный тип гаджетов просто включает-выключает свет по команде владельца, а модели с диммером управляют интенсивностью

Но дорогие варианты снабжаются такими функциями, как:

  • таймер задержки. Прибор сработает не моментально после нажатия кнопки, а чуть позже;
  • многоканальный контроллер. Устройство работает одновременно по нескольким каналам связи (например, отдельным радиочастотам), взаимодействуя сразу с несколькими исполнительными компонентами. Последние при этом могут быть разнесены по разным помещениям и этажам;
  • наличие сенсорной панели. Такое конструктивное решение позволяет избежать износа механических кнопок. Для активации достаточно коснуться сенсорной поверхности;
  • поддержка Wi-Fi. Это очень важная функция, благодаря которой устройствам можно управлять со смартфона, планшета, домашнего ПК, и даже через интернет при наличии шлюза.

Набор функций прямо отражается на стоимости: чем больше возможностей, тем выше цена.

Механические

Они очень похожи на привычные всем настенные. Контрольный механизм выглядит как обычные клавиши или кнопка. Нажав ее, пользователь инициирует отправку сигнала на реле. Перевод в положение «выключено» указывает прибору послать команду на отключение.

На каждую клавишу привязывается один источник света. Двух- или трехклавишный прибор способен контролировать соответственное число источников, но стоить он будет несколько дороже.

Сенсорные

Как уже говорилось, эти гаджеты управляются посредством сенсорной панели. Для активации достаточно просто ее коснуться.

С пультом ДУ

В этой разновидности сигналы посылаются со специального пульта. К подвиду можно отнести модели с управлением по Wi-Fi.

В случае с пультом область действия — примерно 25 метров, если в помещении нет толстых стен или иных преград. При их наличии радиус сужается до 3–5 метров, а на расстоянии прямой видимости, наоборот, способен увеличиваться до 50 м.

Добиться расширения зоны покрытия можно установкой ретрансляторов. Касается это и версий с Wi-Fi.

Классификация по принципу действия

Выделяют три основные группы концевиков: механические, бесконтактные, магнитные. Главная функция всех этих приборов — автоматом отсоединять работающий механизм в момент достижения установленной позиции его подвижной частью. Эти выключатели служат не только для размыкания цепи, но и для ее соединения.

Работа цепи в коневых датчиках координируется двумя способами: непосредственным воздействием на подвижные контакты и позиционным управлением ими. В первом случае их называют контактными, во втором — бесконтактными. Примером контактных концевиков являются датчики, отвечающие за закрытие автомобильных дверей.

Датчики такого типа могут не только включать и выключать механизмы, но и устанавливать положение предмета контроля. К ним относятся поплавковые выключатели, а также датчики, определяющие уровень топлива. Сигналом к их срабатыванию служит изменение сопротивления, соответствующего определенному уровню жидкости.

Минус контактных датчиков в присутствии механических подвижных частей, сравнительно небольшой срок службы в связи с неэффективной защитой от влаги и пыли. Преимущество — простая конструкция, установка и эксплуатация. Значительно надежнее защищены от внешних воздействий бесконтактные выключатели. Более длительным является и их ресурс.

Концевики механического типа

Управление концевиками этого вида бывает роликовым или рычажным. Они срабатывают, как только управляющий механизм в виде колесика, кнопки или рычага испытывают на себе механическое воздействие.

При этом происходит изменение положения контактов — они могут замкнуться или разомкнуться. Процесс сопровождается сигналом — управляющим или предупредительным.

Наиболее часто концевые выключатели имеют два контакта — открытый и закрытый. Существуют конечные устройства одинарные, но встречаются они редко. В любом случае контакты есть в корпусе каждого, а рабочая схема с их номерами изображена на панели.

Конструкцией роликовых ВК предусмотрено выключение путем нажатия исполнительного механизма на кнопку в виде небольшого штока. Так как она связана с динамичными контактами, то в момент соприкосновения происходит размыкание питающей цепи.

Отличие рычажных выключателей состоит в том, что их подвижные контакты посредством тяги или через шток связаны с небольшим рычагом. Действие происходит, когда исполнительный механизм нажимает на этот рычажок.

Кроме стандартных концевых приборов существуют микровыключатели. Работают они по тому же принципу, но их регулировка при монтаже требует большей точности по причине небольшого хода. Чтобы увеличить рабочий ход прибегают к такому приему, как включение в схему промежуточного элемента — рычажка с роликом.

Применяют такой тип выключателей, как на производстве, так и дома. В конструкции лифта использовано большое число КУ.

Среди них выключатель в виде датчика, лимитирующего минимальную и максимальную высоту хода лифта, сигнализирующего об обрыве каната, подающего сигнал об открытии двери и выполняющего еще много действий. На дверях во многих квартирах имеются микровыключатели, включающие свет в комнате при ее открытии.

В автомобилях такие механические конечные датчики включают в схемы сигнализации и освещения. Их особенностью является наличие одного ввода с подключенным на него положительным потенциалом. Корпусом является минусовая клемма, прижимаемая к металлическому элементу на кузове автомобиля, свободному от краски.

С массой автомобиля этот элемент соединен кабелем. Главное условие —выключатель не должен контактировать с мокрой поверхностью. Подключают конечные датчики при монтаже автомобильной сигнализации, используя схему. Их выходы допускается устанавливать как на дверях, так и в салоне на осветительных приборах.

Виды беспроводных выключателей

Беспроводные выключатели для света классифицируются по нескольким параметрам.

По способу управления существуют модели:

  • с контролем системы освещения механическими кнопками;
  • с сенсорным управлением: коммутация осуществляется пальцами, человеческое тело изменяет электростатическое поле конденсатора, что запускает коммутационную схему; сенсорные модели рассчитаны на 100 тыс. циклов;
  • с двухкнопочным пультом ДУ: на выключатель после удерживания кнопки в течение 0,1-1 сек подаются цифровые сигналы, одна кнопка предназначена для включения и регулировки яркости, вторая – для отключения и понижения интенсивности света;
  • с Wi-Fi-датчиками: принцип работы – появление импульса после команды с удаленного устройства, частота сигнала составляет 2,4-5 ГГц.
  • По количеству каналов в системе. Дистанционный прибор может управлять от 1 до 8 группами светильников вне зависимости от количества лампочек. Многоканальный гаджет позволяет регулировать освещение в квартире или доме, но запоминает адрес «своего» битрейта, т.е. пульта.
  • По наличию диммера. Плавная регулировка в бюджетных моделях отсутствует. Умные выключатели с диммерами могут отключать и активировать лампочки, регулировать интенсивность и яркость светового потока.

Конструкция и принцип действия

Выключатель бесконтактного типа оснащается двумя рабочими узлами – передатчиком и приемником.

Особенности приемника

Приемником является реле с радиоуправлением, улавливающее сигнал и замыкающее гальваническую цепь. Установка механизма производится рядом с осветительным прибором или в зоне охвата передатчика. Для управления используется пульт ДУ, радиоволны, приложение смартфона или планшета, работающее при наличии Wi-Fi.

Приемник можно вмонтировать в подвесной потолок, люстру, торшер, бра, распредкороб.

Специфика работы передатчика

Прибор функционирует без включения в электросеть, совместим со светодиодами и лампами накаливания. В бюджетных моделях используется батарейка, в «продвинутых» – генератор, вырабатывающий ток при нажатии на кнопку. Образовавшийся энергетический импульс трансформируется в радиосигнал. Его улавливает приемник. Модели на батарейках требуется заряжать по мере разрядки.

Команды на модуль поступают с пульта управления, от телефона через Wi-Fi или Bluetooth. Зона охвата сигнала варьируется от 20 до 350 метров. При наличии диммера пользователь регулирует уровень освещенности, яркости. Достаточно нажать и удерживать рабочую клавишу.

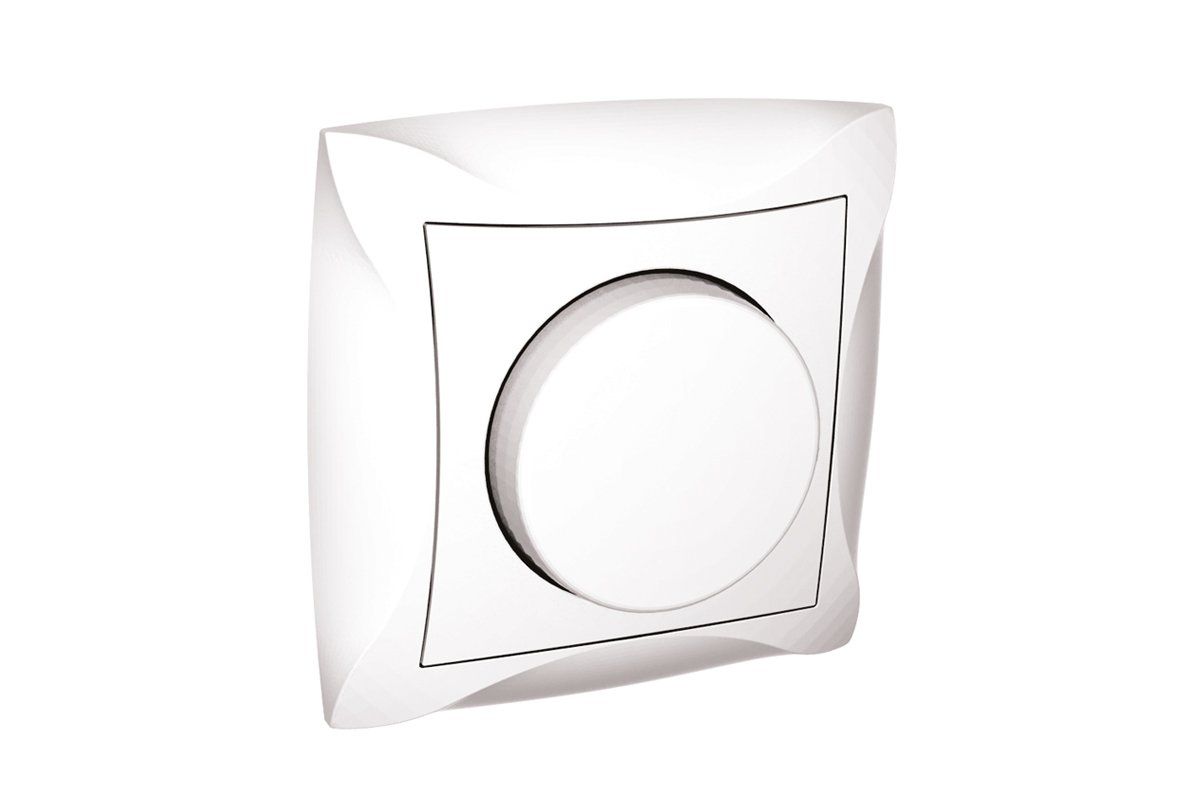

Диммеры (выключатели с регулятором)



Представляют собой некое подобие реостата, который знаком большинству из нас по школьным урокам физики. Диммер работает по этому же принципу. Реостат изменяет сопротивление электрической цепи, а значит, и силу тока в ней. Выше сопротивление — меньше сила тока. Чем меньше сила тока, тем тусклее горит лампочка, включенная в электрическую цепь. С помощью таких выключателей можно регулировать интенсивность освещения поворотом управляющего колесика.

Плюс диммеров в экономии энергии (некоторые устройства даже самостоятельно отключаются, когда в комнате никого нет) и простоте использования. Но есть и минус: из-за высокой стоимости не все могут позволить себе такие выключатели. На заметку: диммеры отлично работают с лампами накаливания, но с модными в последнее время светодиодными светильниками и лампами могут конфликтовать и функционировать некорректно.

Преимущества бесконтактных моделей

Главным преимуществом бесконтактных выключателей является экономия электричества. Электроэнергия не тратится в случае отсутствия людей в помещении. Человеку не нужно принимать участие, чтобы включить или выключить свет. Следовательно, использование таких моделей считается комфортным.

Техническая простота является плюсом стандартных контактных выключателей, но есть некоторые минусы:

  1. Маленький ресурс при применении максимальной нагрузки. Если контакты размыкаются, возникает искра, что вызывает поломку выключателя. При наличии постоянного тока устранить аварию поможет конденсатор, имеющий параллельное подключение к контактам. При наличии в сетях переменного тока понадобится тугоплавкая напайка из вольфрама.
  2. Минусом контактного устройства считается сильная чувствительность к пыли и грязи. Это вызывает нарушение электрической цепи. Далее происходит снижение взаимодействия контактов, а в итоге — перегрев и поломка.

Огромный выбор дает возможность найти элемент для использования в конкретном случае. Если нужно реализовать сенсорное управление, подойдет емкостный выключатель, а для использования в загрязненных условиях лучше выбрать индуктивный вариант.

Что такое концевой выключатель

Концевым называется конечный выключатель, который устанавливается в системе управления формирования сигнала, дающего разрешение на дальнейшую работу схемы. Он, как правило, имеет несколько пар контактов (открытых и закрытых). Но существуют и бесконтактные концевики, которые состоят из инфракрасного светодиода и фотоэлемента, расположенных друг напротив друга.

Устройство

Выключатель концевой состоит из подвижных контактных элементов и неподвижных. Он имеет металлический корпус, в котором установлен весь механизм. Устройство выключателя приведено на схеме ниже.

Механический концевой выключатель (конструктивная часть)

Основным параметром концевиков является свободный ход штока выключателя, который в зависимости от модификации составляет 0,5-2,7 мм. Рабочий ход выключателей измеряется миллиметрами. Поэтому устройства могут использоваться с применением дополнительного рычага, который оснащается небольшим роликом.

Принцип работы

Рассмотрим принцип работы на примере схемы автомобильного концевика. При механическом воздействии любой из двери на ролик подвижного штока контакт замыкается, вследствие этого зажигается лампа салонного плафона. Диоды на электросхеме установлены от обратных токов.

Принципиальная схема включения плафона автомобиля через концевые выключатели

Применение

Концевые выключатели применяются:

  • в мебельной продукции;
  • в автомобилестроении;
  • в быту и бытовой технике;
  • на производстве.

Концевые выключатели подразделяются на следующие виды:

  • механические;
  • бесконтактные;
  • герконовые;
  • ультразвуковые;
  • емкостные;
  • сенсорные (оптические);
  • индуктивные.

Механические

Механические концевики являются основным видом выключателей в строительстве, а также производстве и металлургии. Наличие резиновых уплотнений на контактной группе является защитой устройств от пыли и грязи.

Механические выключатели бывают:

Бесконтактные

Бесконтактные концевики работают на транзисторном ключе, который обладает небольшим сопротивлением. К преимуществам таких устройств можно отнести отсутствие подгорания контактов, а также компактность.

Ультразвуковые

Ультразвуковые автоматические выключатели применяются в качестве датчиков объема и движения, основаны на специальных кварцевых элементах. Приборы выдерживают небольшие нагрузки в цепи, как например, от мотора привода штор или низковольтной аппаратуры.

Ультразвуковой концевой выключатель

Емкостные

Такие выключатели срабатывают в случае изменения электрической емкости, созданной человеком. При приближении к устройству возникает электроемкость, которая активизирует устройство мультивибратора, находящегося в концевике. Чем ближе подходит человек, тем больше емкость и меньше частота импульса. Основой механизма является пластина конденсатора.

В ниже приведенном видео рассмотрены емкостные концевики. Снято каналом chipdip.

Сенсорные (оптические)

Устройство сенсорных выключателей имеет инфракрасный светодиод и фототранзистор. Диод, управляя подаваемым импульсом, дает возможность цепи открывать фототранзистор. Такие устройства могут широко использоваться на ЧПУ.

Индуктивные

Индуктивные концевики работают в заданном диапазоне электромагнитного поля. Датчик, который вышел из зоны действия магнитного поля, подает импульс на включение прибора.

Установка концевиков дверей Лада Гранта

Зажигание света при открытии двери и запуск сигнализации производится при помощи кнопок-накладок. Часто они не подключаются на заводе, поэтому владельцам Гранта концевики дверей необходимо подсоединять самостоятельно.

При аккуратной работе время замены составит пару часов. Проводить подключение нужно для каждой двери по отдельности.

Зачем нужна установка концевиков дверей Лада Гранта?

Проблема заключается в наличии детали только на водительской двери. Производители не подсоединяют остальные элементы к системе. Поэтому подключение концевиков дверей Лада Гранта следует проводить самому или обратиться в СТО. Первый вариант позволит сэкономить и средства, и личное время.

При нахождении одной детали на водительской двери загораться свет будет только при ее открытии. Пассажиры вынуждены садиться в авто в кромешной тьме. Также, отсутствующий в Лада Гранта концевик двери, находящейся сзади, может послужить причиной ограбления. Что не будет приятно ни одному водителю.

Как выполняется для Лада Гранта установка концевиков дверей своими руками?

Чтобы провести монтаж необходимо провести разбор замка, снять блокирующую скобу. Для полного обустройства Лада Гранта концевики дверей легко подсоединяются. Прокладывать провод от блока предохранителей уже не нужно. Работа осуществляется по такой схеме:

1. Снятие замка и защитной скобы.

2. Открытие заглушки разъема и вставка клемм.

3. Подключение проводов от блока управления и концевиков.

4. Вывод концевиков и закрытие их заглушками.

Подводка проводов выполнена производителем, поэтому такая схема подключения концевиков дверей Лада Гранта довольно проста. А справиться с работой сможет даже новичок. Многие выполняют монтаж без снятия замка. Но так работа только усложняется.

Кроме того, важна и правильности установки. Любой концевик двери Гранта полярность подключения, которого является отрицательной, присоединяется к красно/зеленому проводу. Все переходы выполняются к водительской двери. Разобраться в подключении за приборной панелью сложно. А при проведении работы нужно обеспечить защиту проводов.

Выбор оптимальной модели

Основной определяющий показатель для полноценной эксплуатации сенсорного коммутационного устройства – характеристика электрической сети. Необходимая норма напряжения в 220 В подходит далеко не для всех моделей. Есть варианты с отклонением 20-30%.

Поэтому при выборе стоит уделить внимание пороговым значениям вольтажа, указанным в характеристиках прибора. При существенных отклонениях придется дополнительно устанавливать стабилизатор, посредством которого будет осуществляться нивелирование колебаний. Чтобы покупка электронного выключателя оправдала все ожидания и устройство существенно повысило степень комфорта в комнате, при выборе стоит учитывать необходимый функционал, которым должен обладать прибор


Чтобы покупка электронного выключателя оправдала все ожидания и устройство существенно повысило степень комфорта в комнате, при выборе стоит учитывать необходимый функционал, которым должен обладать прибор

Для определения подходящей модели сенсорного изделия необходимо учитывать приоритетные возможности, наличие которых является необходимым:

  1. Количество групп лампочек, подключаемых к регулятору – их может быть одна, две или три.
  2. Интенсивность. Некоторые приборы дополнительно оснащены диммером, посредством которого меняется сила тока, подаваемого на лампочки.
  3. Встроенный таймер. В проходных моделях устанавливается автоматический таймер отключения, срабатывающий спустя заданное время. Эти приборы в большей степени используются для коридоров и лестничных площадок.
  4. Метод управления. Здесь все зависит исключительно от предпочтений покупателя. Есть устройства управляемые пультом, прикосновением, звуком и пр.

Определившись с набором необходимых функций, следует остановиться на одном из представленных производителей. Ценовая категория устройств не относится к дешевым, поэтому, приобретая изделие низкой стоимости, можно столкнуться с некачественным аналогом.


Бельгийский бренд Basalte ориентирован на продукцию элит-класса. Модель Deseo – воплощение мультифункциональности и изысканного дизайна. Практически все изделия имеют светодиодную подсветку

На бельгийском предприятии Basalte выпускают сенсорные регулирующие приборы высокого качества. В разработках ориентируются на потребителей с наивысшими запросами.

Элитные модели отличаются не только оригинальным дизайном, но и одной из самых высоких категорий цен. Тем не менее стоимость вполне компенсируется удобством в эксплуатации, наличием различных функций и несложным регулированием.


Несмотря на то что многие покупатели предвзято относятся к китайской продукции, компания Livolo смогла доказать качественные характеристики своих изделий

Среди китайских представителей отмечают компанию Livolo. Основные преимущества сенсорных выключателей этого бренда — доступная стоимость продукции и оригинальные дизайнерские решения для обустройства дома, способные подчеркнуть индивидуальность.

При этом ассортимент не ограничивается технически простыми моделями. Также стоит отметить и постоянное пополнение ассортимента.

Рекомендуем также прочесть другой наш материал, где мы подробно рассказали о том, как самостоятельно собрать сенсорный выключатель.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
