Почему у пользователей возникает проблема, как подключить старый ТВ к цифровому ТВ
Вопрос, связанный с тем, как настроить приставку к телевизору для приема цифрового телевидения, возникает в том случае, если в нем отсутствует встроенный декодер сигнала. Чтобы понять, есть ли в приборе встроенный декодер, рекомендуется прочесть руководство пользователя. Там должен содержаться стандарт вещания DVB-T2.
Старые «ящики» не способны самостоятельно воспринимать цифровой формат. А подключенный ресивер исполняет сразу несколько назначений и служит для декодирования сигнала, в качестве приборной панели и настройки мультимедиа контента. Например, продвинутые модели дают возможность подключения флэш-накопителя.
Стоимость приставки DVB-T2 находится в пределах 800-1500 рублей. Цена зависит от расценок производителя и функциональных возможностей ресивера. В любом случае, покупка цифрового тюнера обойдется дешевле, чем новой ТВ-панели. На таком устройстве присутствуют все необходимые разъемы для подсоединения к старому телеприемнику.
Однако перед покупкой рекомендуется сопоставить наличие соответствующих входов и выходов, чтобы не пришлось использовать переходники. В ином случае стоит разобраться, как подключить вход с ресивера HDMI к старому телевизору через тюльпаны. Также следует изучить комплектацию тюнера, так как в нее может не входить нужный кабель.
Разъемы и их назначение
В зависимости от модели и назначения ресиверы разделяются на профильные устройства — цифровые, кабельные и спутниковые. Также существуют универсальные ресиверы, включающие большое число разъемов, у каждого из которых свое назначение.
Принцип подключения ТВ приставки зависит от имеющихся на панели разъемов и стандарта вещания.
RCA
Является основным разъемом для подключения к телевизору для цифрового и аналогового вещания. Он представлен тремя входами и выходами и в народе называется «тюльпаном». Желтый используется для подключения кабеля, по которому передается видеосигнал, а через красный и белый вход — аудиосигнал. Штекеры кабеля имеют аналогичную цветовую маркировку. Недостаток такого подключения в слабой пропускной способности информации, следовательно, максимального разрешения 1080р не будет.
Внимание! RCA-кабель является силовым, поэтому перед подключением требуется обесточить ТВ приставку и телевизор.
Scart
Более компактная версия RCA разъема и присутствует в основном в компактных ресиверах или при наличии на панели большого числа входов. Для подключения используется тот же кабель с переходником Scart на RCA.
HDMI
Вход используется для подключения коаксиального кабеля с высокой пропускной способностью. Он присутствует во всех современных ресиверах и телевизорах. Если у приставки присутствует несколько входов для разного способа подключения, рекомендуется использовать именно hdmi-разъем, т.к. только он гарантирует получения Full-HD изображений. К минусам можно отнести отсутствие поддержки аналогового вещания, что может быть критичным для тех, у кого вещает мало цифровых каналов.
DVI и D-SUB
Мощные ресиверы, предназначенные для использования Smart-TV, имеют видеоадаптер. У таких устройств присутствует DVI-вход, аналогичный разъему у видеокарт компьютера. Для подсоединения к телевизору нужен соответствующий кабель, которым может служить шнур, соединяющий монитор с системным блоком стационарного ПК. У телевизора или монитора должен быть D-SUB гнездо или потребуется купить переходник.
LAN-разъем
Он имеется только у универсальных и Smart-приставок. Данный вход нужен для просмотра интерактивного телевидения с помощью Ethernet-кабеля и. Большинство таких ресиверов обладают мощными видеоадаптерами, т.к. технология IPTV не предусматривает кодирования сигнала и изображение передается напрямую с высоком разрешении.
CAM-модуль
Присутствует в спутниковых ресиверах. Он нужен для использования банковской карты или специальной карточки оператора для разблокировки платных каналов и совершения оплаты за другие товары и услуги удаленных сервисов.
Антенный вход
Это RF IN разъем, использующийся для подключения к цифровой приставке приемника (антенны или спутниковой тарелки). Он является универсальным для аналоговых и цифровых приемников. Он присутствует на всех ресиверах и телевизорах независимо от года выпуска.
Какие разъемы используются для подключения приставки
Все ресиверы вне зависимости от комплектации и количества опций имеют антенный вход и выход. Дополнительно предусмотрены: коаксиальный цифровой аудиовыход, разъемы HDMI, SCART, RCA (тюльпаны).
Выбирать вариант подключения необходимо по наличию соответствующих разъемов в самом телевизоре. При этом стоит учитывать, что через тюльпаны максимальное качество изображения будет не больше 1080р. Лучше использовать HDMI или IPTV (подключение через цифровой аудиовыход).
Рассмотрим особенности каждого кабеля (способа подключения оборудования).
Тюльпаны
RCA кабель с двух сторон имеет по три разъема красного, желтого и белого цвета. Соответствующие входы и выходы есть на приставках и старых телевизорах. Они подкрашены таким же цветом.
Подключать надо только красный и белый провод. Они передают аудиосигналы. Желтый провод не потребуется – он отправляет видео, применяется при подключении DVD-плеера.
Важно! Подключать оборудование через тюльпан можно только в выключенном состоянии. До сборки цепочки для цифрового вещания выключите все из сети
После соединения – включайте и проверяйте правильность настроек.
Scart-порт
Для подключения цифрового телевидения к старому телевизору часто применяется Scart кабель. Он является более компактным вариантом тюльпанов. Со стороны ТВ оборудовано также 3 провода желтого, красного и белого цвета. А вот со стороны приставки – только один. Выполнять соединение надо также при выключенной технике. Желтый вход не нужен.

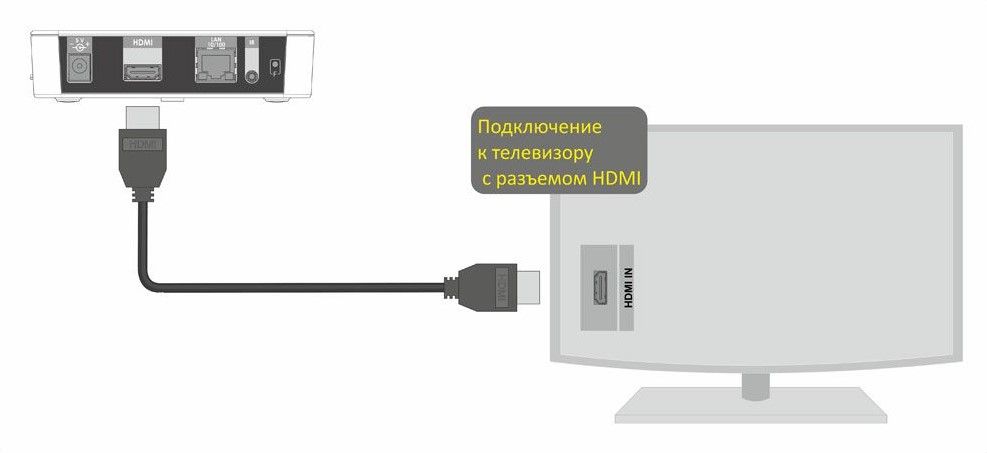

HDMI соединение
Один из распространенных вариантов, как включить цифровые каналы на старом ТВ – выбрать HDMI переходник. Такой вход есть в более современных жидкокристаллических или плазменных телевизорах.
Такой метод обладает высоким качеством передачи звука и изображения. Можно просматривать фильмы и сериалы в формате Full HD. Раньше у этого способа был минус – сложность поддержки аналоговых каналов. Так как их сейчас отключили, эта проблема автоматически ушла.
DVI/D-SUB вариант
Мощные современные ресиверы подходят для Smart TV. Подробно рассматривать не будем, так как такой вариант существует, но не подходит для старых телевизоров. Смарт ТВ – новый цифровой вариант телевидения, работающий через стабильное подключение к Интернету.
LAN-кабель
Работает цифровое телевидение такого типа через Интернет. При этом подключение к Wi-Fi или стандартной сети не требуется. Проводят IPTV операторы, предоставляющие платные пакеты каналов. Количество телеканалов при этом зависит от вашего выбора и размера абонентской платы.
Настройку и подключение цифрового телевидения на старые ТВ через LAN-порты проводят специалисты, которые предоставляют услуги телевещания. Если в дальнейшем пользователю требуется помощь с настройкой, добавлением или удалением каналов, он может позвонить на линию технической поддержки оператору.
Антенный вход
Распространенный вариант подключения. По подъездам многоэтажных домов протянуто кабельное цифровое телевидение, идущее от больших спутниковых тарелок. Они передают сигнал по кабелям в квартиры, где необходим ресивер для декодировки.
Антенное подключение дает возможность развести цифровое вещание сразу на два телевизора в доме. Для этого потребуется специальный разъем. И нужно настраивать каналы на разных частотах. Если произойдет наложение сигнала, качество звука и видео испортится.
Как подключить ресивер
Перед тем как настроить ТВ приставку для цифрового телевидения, ее необходимо подключить

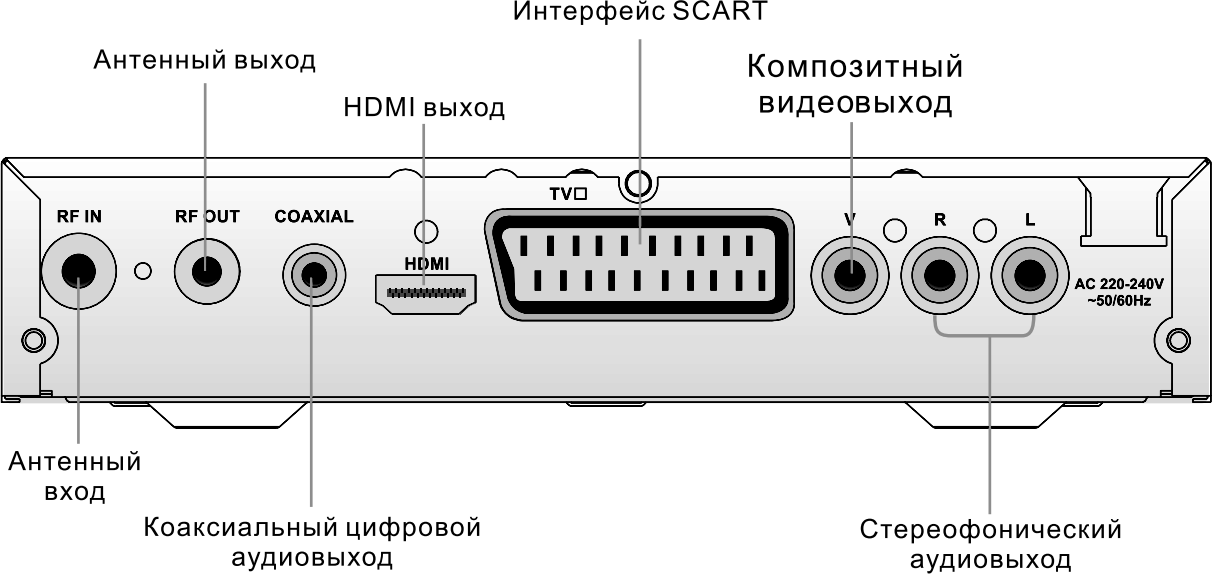

Для этого обратите внимание на разъемы, находящиеся на передней и задней панели ресивера. Как правило, сюда входит:
- антенный вход и выход — позволяют подключить антенну и ресивер;
- вход для блока питания;
- USB-разъем — для флешки или Вай-Фай адаптера;
- HDMI — позволяет подключить телевизор и настроить просмотр ТВ с помощью телевизионной приставки;
- RCA — альтернативный вариант вывода аудио- и видеосигнала на ресивер.
В редких случаях могут встречаться и другие разъемы — S-Video, SCART и VGA.
Как подключить к новому ТВ

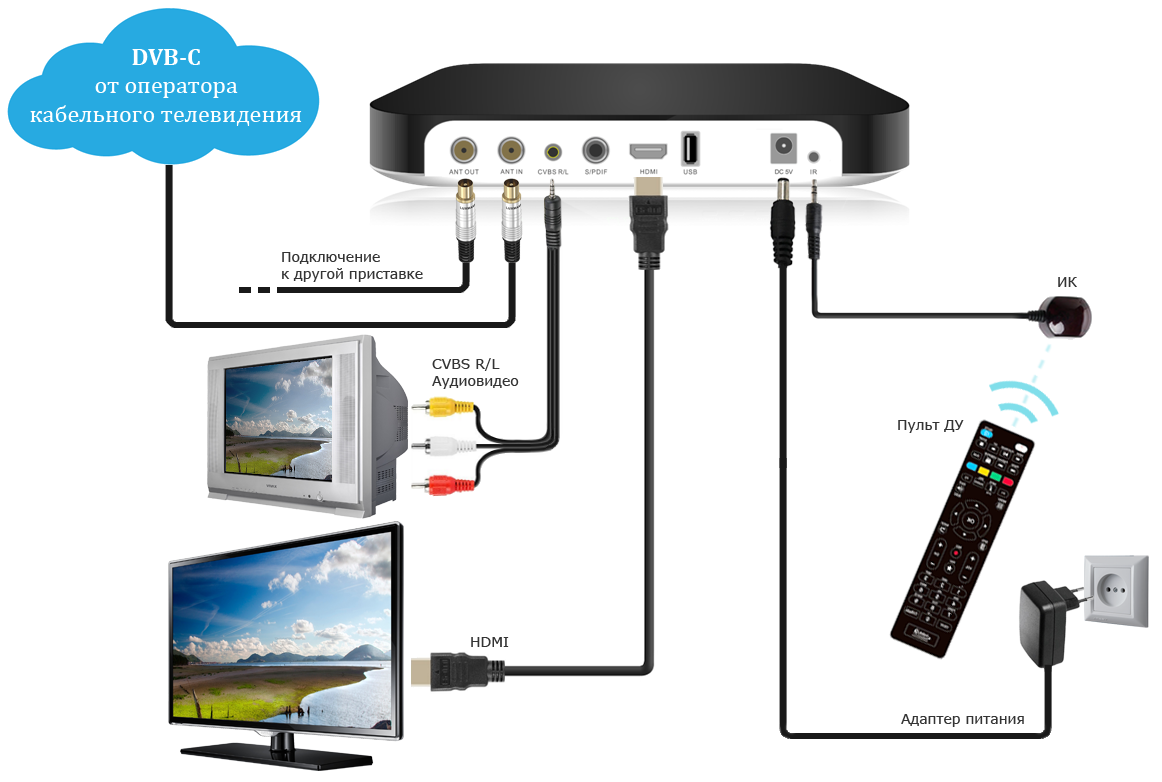

Для начала рассмотрим схему подключения цифровой приставки к современному телевизору, ведь именно такой вариант встречается чаще всего. Сделайте следующие шаги:
- Подключите к тюнеру антенный кабель и блок питания.
- Соедините ресивер и телевизор с помощью любого из имеющихся разъемов. Предпочтение лучше отдать HDMI, если он имеется. В качестве альтернативы применяется RCA, SCART и другие.
- Соедините приставку с телевизором через RF-OUT. В этом случае можно параллельно смотреть не только цифровые, но и аналоговые каналы.
- Включите ТВ и выберите в меню вход (AV, скарт, HDMI).
Как подключить старый телевизор
Многие спрашивают, как подключить цифровую приставку к старому телевизору через тюльпаны или SCART. Здесь алгоритм действий такой же, как рассмотрен выше. Сложней обстоит ситуация, когда в ТВ настолько «древний», что в нем ничего нет, кроме антенного входа. В таком случае имеется два пути:
- подключить ресивер и телевизору напрямую через антенный кабель (необходима поддержка тюнером такой опции);
- использование специального модулятора, преобразовывающего информацию с RCA в ВЧ-сигнал с подачей на антенный вход.
В большинстве случаев, чтобы установить приставку для цифрового телевидения на старый ТВ, не обойтись без переходника.
Частые проблемы
Рассмотренная выше инструкция дает полное представление, как включить телевизор с приставкой на пульте, как подключить и настроить оборудование. Но в процессе просмотра могут возникнуть проблемы, требующие оперативных действий. Рассмотрим несколько ситуаций:
Вам не удается поймать каналы. Для решения проблемы проверьте качество соединения кабеля к антенне и тюнеру, убедитесь в его целостности
Обратите внимание на ориентацию приемного устройства и попробуйте поменять его позицию. Также учите, что для приема цифрового сигнала необходимо подключить специальную антенну
Если использовать устройство старого типа, оно будет принимать только аналоговый сигнал. Также проверьте характеристики приставки — она должна принимать DVB-T2.
Не получается найти все каналы. В таких обстоятельствах проверьте, какие вообще ТВ-каналы можно поймать в вашем регионе. Для этого используйте интерактивную карту ЦЭТВ и посмотрите необходимые данные. Причиной могут быть и ошибки ресивера, поэтому лучшее решение — перенастроить приставку цифрового телевидения с нуля.
- Плохой сигнал. Распространенная ситуация, когда полученный сигнал слишком слабый, из-за чего страдает качество картинки. В такой ситуации сделайте следующее — купите антенну с усилителем и поменяйте ее местоположение. Если проблема возникла из-за спутниковой тарелки, причиной могут быть погодные условия. В таком случае необходимо просто подождать улучшения погоды.
- Нет сигнала. Распространенная ситуация, когда вы сумели подключить оборудование, но на экране телевизора светится сообщение об отсутствии сигнала. Проверьте кабель и антенну. Если к ним нет претензий, свяжитесь с провайдером и уточните, ведутся какие-либо работы или нет.

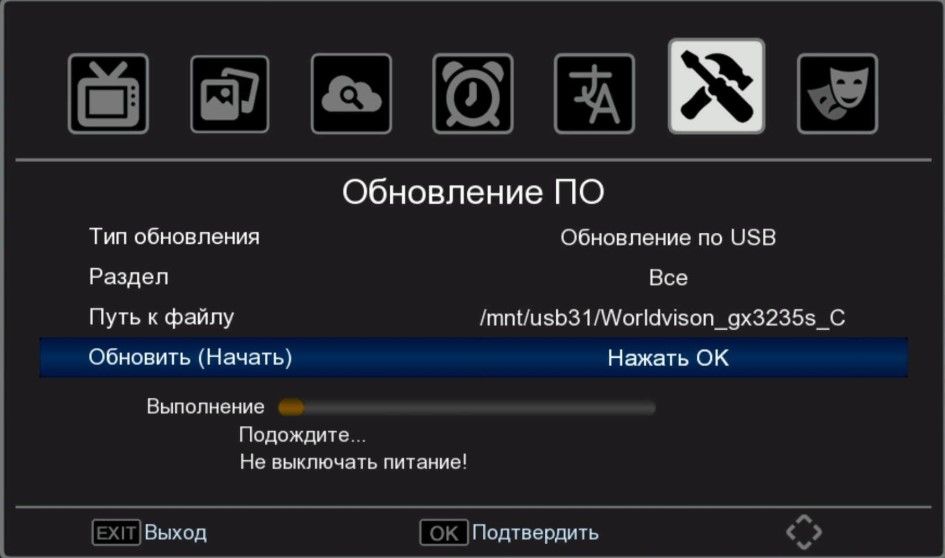

- Картинка тормозит или зависает. Для решения проблемы попробуйте обновить ПО или перепрошейте оборудование с помощью мастера. Если причиной является плохая погода, переждите ее и посмотрите аналоговое ТВ. Зная, как переключить телевизор на приставку, вы в любой момент сможете вернуться к цифровым каналам.
Проблемы с настройкой и их решение
Если после подключения и настройки все равно остаются проблемы, обратите внимание на приведенную ниже таблицу, возможно, там вы найдете нужный вариант решения. Вячеслав
Вячеслав
Несколько лет работал в салонах сотовой связи двух крупных операторов. Хорошо разбираюсь в тарифах и вижу все подводные камни. Люблю гаджеты, особенно на Android.
Задать вопрос
Проблемы и решения
Несмотря ни на что, каналы не находятся
Причин может быть множество, отсекайте одну за другой: проверьте правильность подключения (см. выше); проверьте целостность всех кабелей; проверьте целостность кабеля антенны; подвигайте или поверните саму антенну. Также не исключено, что приставка неисправна. Верните её в магазин по гарантии, где её смогут проверить. Если с ней всё в порядке, продолжайте искать проблему в другом. Если до этого для приема аналогового сигнала вы пользовались простой комнатной антенной, то для перехода на «цифру» её может оказаться недостаточно. В любом случае, это определяется только опытным путем.
Ловит только 10 каналов из 20 возможных
Дело в качестве принимаемого сигнала. Первые 10 каналов («1», «Россия» и т.д.) ловятся чаще проще, чем остальные («РЕН-ТВ», «СТС» и прочие). Можно либо поменять направление антенны, либо включить в меню ресивера функцию усиления принимаемого сигнала (в пункте «Меню» – «Поиск»). Также некоторые модели ресивера требуют регистрации на сайте, чтобы работать в полную мощность. Подробная информация должна быть представлена либо на обратной стороне устройства, либо на коробке и в инструкции к продукту.
Телевизор периодически сам собой выключается
На некоторых моделях телевизора стоят ограничения по времени на использование устройства в спящем режиме, то есть без какого-либо нажатия на пульт. Считается в этом случае, что зритель просто уснул перед экраном или ушел куда-то, и устройство переводится в режим ожидания. Если нажать на пульте кнопку включения, то всё заработает как обычно. Очень часто эта функция встроенная, и её нельзя просто отключить, только перевести время таймера на максимум. Чтобы этого избежать, можно периодически использовать пульт от телевизора для регулировки уровня звука.
Один из каналов плохо, нестабильно показывает
Периодически качество принимаемых сигналов ухудшается.
В некоторых случаях на это могут повлиять неблагоприятные погодные условия, работающая рядом мощная техника или прочие помехи. Решить этот вопрос можно перемещением принимающей антенны или установкой на нее усилителя.
Картинка зависает или канал тормозит
Дело в неисправности какого-либо пункта в ретрансляторе. Проверьте плотность входа всех проводов и кабелей, а также нет ли на самом ретрансляторе внешних повреждений, не попадала ли в него влага.
Пропали каналы
Если внезапно пропали все каналы, нужно в первую очередь проверить все ли кабели на месте и перезагрузить систему. Если это не помогло, и вы уверены, что никто не мог сбить настройки каналов вручную (например, это может быть случайная шалость ребенка), то ресивер нужно отнести на гарантийную (если она еще действует) проверку или поменять.
Настроить цифровое телевидение через приставку не составит особого труда, и благодаря всем перечисленным выше возможным проблемам и их решениям, вы сможете сделать это самостоятельно и справиться с любой неожиданно возникшей сложностью.
4.5 / 5 ( 24 голоса )
Настройка старой модели ТВ
Если имеется старая модель телевизора, в которой не встроен тюнер, потребуется купить его дополнительно. Установив антенну и подключив от нее кабель к тюнеру и ТВ, нужно настроить трансляцию. Такая же процедура предназначена для поиска спутниковых каналов.
Для этого выполните следующие рекомендации:
- Посредством пульта дистанционного управления откройте меню телевизора, а далее – перейдите в «Настройки».
- В пункте «Страна» выберите значение Россия, а в строке выбора входа установите «Кабель».
- В списке пунктов ниже выберите «Автоматическая настройка» и подтвердите действие «Ок».
- В появившемся окошке выберите режим поиска «DTV».
- В следующем подменю выберите «Быстрое сканирование» и установите значения поисковых данных: начальная частота – 274000, конечная – 770000, скорость – 6750, модуляция – 256, параметр сети – автоматически. При настройке некоторых моделей часть значений устанавливается по умолчанию, поэтому самостоятельно задавать их не требуется.
- После ввода внизу экрана нажмите кнопку соглашения. Автоматически начнется поиск каналов. Ожидайте окончания процесса, не выключая телевизор. По завершению начнется вещание найденных каналов.
Как настроить цифровое телевидение
Как настроить DVB-T2 в телевизоре? Процесс настройки подходит почти для всех моделей приемников. Оформление окон, названия кнопок и разделов меню могут варьироваться, но общий алгоритм примерно один и тот же для всех.
Устройство, которое поддерживает стандарт DVB-T2, подключить к цифровому телевидению и настроить совсем не сложно. Для этого достаточно вставить кабель в соответствующий разъем, и выполнить некоторые простые манипуляции по настройке каналов. Если Вы используете устаревшую модель телевизора, который не поддерживает прием сигнала такого типа, то понадобится приобрести специальную приставку.
У телевизора должен быть специальный вход для подключения антенны, а также разъем типа «тюльпан» и вход с выходом для видео (scart). Если вместо разъема SCART у Вашего телевизора вход HDMI, то это более хороший вариант.
Если Вы сможете сделать двойное подключение – и через «тюльпан», и через HDMI, то сможете переключаться с одного кабеля на другой. Лучше всего смотреть именно через HDMI, т.к. в этом случае получается изображение более высокого качества.
Имеет значение расстояние до передающей станции (вышки). Чаще всего для эффективной настройки телевизора рекомендуется устанавливать уличную антенну с усилителем, а в городских домах на 4-5 этаже можно использовать антенну с «усами» или в виде рамки без усилителя, но с опцией на TB-приставке «усиление сигнала».
Ресивер – это устройство, предназначенное для приема сигнала и передачи его на телевизор. Источником сигнала может быть спутниковая тарелка, антенна, интернет. Подключение цифровой приставки к телевизору может быть сделано как напрямую, так и через DVD или через монитор. Но в этом случае может понадобиться специальный переходник.
Как подключить к телевизору и настроить ресивер (цифровой приемник)
- Достать устройство из коробки и снять с нее защитную пленку. Пленку надо снять обязательно, иначе прибор будет постоянно перегреваться.
- С TB-кабеля срезать защитную оболочку длиной примерно 1,5 см от конца (с обоих концов). Зачистку оболочки надо делать очень аккуратно, чтобы не повредить экранирующую пленку, которая защищает центральный проводник.
- Аккуратно отогнуть блестящую защитную пленку и прикрутить к проводам разъемы «F».
- Подсоединить кабель к телевизору и приставке.
- Связку проводов «тюльпан» вставить в разъемы телевизора и приставки.
- Подключить антенну к телевизору. Антенна должна быть установлена на внешней стене дома или на балконе. После этого необходимо переходить собственно к настройке.
Чтобы настроить приставку DVB-T2, надо на ПУ нажать на «Меню», после чего перейти в настройки. Если страна не указана по умолчанию, ее надо выбрать. Также нужно выбрать регион, язык, формат изображения, режим поиска.
После этого выбрать стандарт сигнала. По умолчанию устанавливается DTV-T/Т2 – это аналоговое и цифровое телевидение. Если этот параметр настройки не изменить, то телевизор будет искать и те, и другие каналы.
Программа предложит выбрать автоматическую или ручную настройку. Надо выбрать автоматическую и нажать на кнопку «Ок».
После этого телевизор сам будет искать все доступные платные и бесплатные каналы. По окончании поиска надо нажать на кнопку «Сохранить».
Если в пункте «Режим поиска» установлено «DVB-T/Т2», то устройство самостоятельно найдет все те каналы, которые доступны в Вашем регионе. Но это возможно только в том случае, если у Вас уже установлена работающая антенна, которая направлена в сторону передатчика.
Проблемы с настройкой и их решение
При работе с тюнером часто возникают сложности. Предварительно проверяют правильность подключения оборудования, наличие свежих батареек в пульте управления. Чтобы не вызывать специалиста, можно попробовать самостоятельно найти и ликвидировать сложности.
| Проблема | Решение |
| Тюнер не находит ни одного канала | Проверить исправность кабеля. Повреждение на шнуре (заломы), отпаянные контакты приводят к отсутствию сигнала. Антенна. Наземное устройство принимает отраженный сигнал, а тарелка – в небольшом углу. Уточняют настройки по направлению. Устаревшая антенна. Если цифровое ТВ ловят на старую модель для МВ-диапазона, то тюнер не находит каналы. Надо приобрести аппаратуру с дециметровым диапазоном (ДМВ). Приставка не поддерживает формат DVB-T2. Информацию можно найти в инструкции или на сайте производителя. Решение проблемы – покупка подходящей модели. Неправильно выбрали канал. Если в настройках стоит только DVB-T1, то приемник не станет показывать «цифру». В опциях выбирают DVB-T2 или оба варианта по умолчанию. Повреждение провода или распределительного оборудования у провайдера. Вызвать ремонтников. |
| Сигнал слабый | Радиотень. Волны плохо проходят через бетон, сталь, что негативно отражается на качестве картинки. Если изменить расположение антенны, то можно поймать сигнал. Погода для спутника. Грозовые тучи ухудшают трансляцию. Проблема пройдет после ненастья. Удаленность от ретранслятора. Чем дальше передатчик, тем больше помех. Исправить ситуацию поможет усилитель с показателем не менее 15 Дб. |
| Работает часть каналов | Ошибки при настройке тюнера. Сбой в трансляции мультиплекса устраняют повторной ручной регулировкой ресивера. Прекращение вещания, изменение частоты. Если не работает определенный канал, то лучше зайти на официальную страницу, узнать новости. |
| Нет сигнала, каналы были, но пропали | Технические работы у провайдера. Информацию ищут на сайте поставщика услуг, в разделе новостей в группах. Обрыв провода. Внимательно осматривают кабель от штекера до соединения с тюнером. Поломка оборудования. Проверить приставку на другом телевизоре. Если проблема не исчезла, то обратиться в сервисный центр. |
| Изображение на экране зависает | Устаревшее программное обеспечение ресивера. Данные о модели ищут через инфоканал или на сайте производителя. Помехи. Вместо шипения и ряби приставка пытается восстановить качество картинки, поэтому происходит замедление обновления кадров. Вручную изменяют настройку, переходят на другую частоту. Конфликт техники. Оборудование китайских производителей часто некорректно принимает сигнал. Исправить ситуацию поможет перепрошивка ТВ-приемника. |
