Расключение электрического щитка своими руками: актуальные схемы + детальная инструкция по сборке

Частный дом

В частном доме может быть, как однофазная, так и трехфазная электросеть. В первом случае электрическая схема монтажа будет аналогична проекту для электроснабжения однокомнатной квартиры. Простейший вариант подключения щитка для жилого дома будет выглядеть так:

В этой схеме распределительного щита частного дома на 220 В на вводе стоит двухполюсный выключатель, далее подключен электросчетчик, после него – УЗО и группа однополюсных автоматических выключателей. Все довольно просто и в то же время по ГОСТ. Если к Вашему участку подведена трехфазная сеть, тогда принципиальная схема сборки щитка будет выглядеть иначе. В нее уже могут быть добавлены потребители из пристроек – гаража, хозблока либо даже бани. Щиток, конечно же, будет большим и с множеством разветвлений, поэтому для примера мы подыскали довольно подходящий вариант.

Схема распределительно щита частного дома на 380 В, с использованием УЗО:

К этой электросхеме хотелось бы добавить небольшое описание:

  1. Для гаражного электроснабжения отведена отдельная линия, защищенная устройством защитного отключения. Остальные два автомата устанавливаются на группу розеток и освещения гаража .
  2. Если в доме есть трехфазные потребители электроэнергии, их лучше подключить через трехфазный автомат и четырехполюсное УЗО, как показано в примере выше. Если же трехфазных электроприборов нет, можете воспользоваться проектом, предоставленным ниже.

Последние 2 схемы распределительного щита на 380 Вольт могут использоваться не только для электроснабжения индивидуального жилого дома, но и для питания просторного загородного коттеджа! Рекомендуем также просмотреть статью о том, как провести электропроводку в доме.

Здравствуйте. Хочу провести электрика в доме на даче. На столбе весит расп.щит с опломбированным автоматом на 25 А, потом щетчик и снова автомат на 25 А. Хочу завести свет в дом и собрать щиток. Но вот теперь не знаю какие автоматы и УЗО на входе ставить в щитке в доме. У вас автомат на 40 А и УЗО на 40 А и 30 ма. Как будет это сочетаться с моими автоматами на 25А. И какой провод использовать, ВВГ 3×4 или 3×6?

Здравствуйте! Ставить автоматы в доме номиналом больше 25 ампер неимеет смысла,кабель ВВГ 3*4 с хорошим запасом, его и ставьте.

На одной из ваших схем, после счетчика стоит узо-д. На 20 ампер. Если я правильно понимаю Д это категория узо. Данная категория используется для заводов, цехов и т.д. для квартир она не рекамендуется. так как эта категория. Предназначена для больших токовых нагрузок в пиковый момент, тоесть. При запуске двигателей. До их нормальной работы. Так как при запуске двигатель потребляет в несколько раз больше силы тока нежели при его нормальной раблте

Составление и согласование проекта

Проект внутренней электропроводки для частного дома состоит из:

  • расчета мощности, вводных устройств и требуемого сечения проводов;
  • расчета систем заземления и молниезащиты;
  • схемы разводки электропроводки;
  • плана расположения в здании кабельных линий и силового оборудования;
  • сметы на расходные материалы.

Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.

Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.

Схема монтажа электропроводки в доме

Выбор фаз

Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента, не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.

В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.

Как рассчитать мощность потребления при разводке

Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.

Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме, если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.

Средняя мощность потребления бытовой техники

Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.

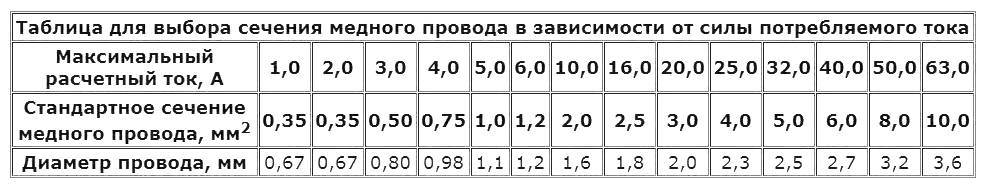

Как рассчитать пропускную мощность электрической проводки

Группы потребителей

Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям.

Основные группы потребления

На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.

Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.

Электроснабжение бытовки

Любая бытовка или блок-контейнер на сегодняшний день требует электроснабжения от внешних сетей. В данной статье мы рассмотрим несколько вариантов выполнения электропроводки в бытовках или блок-контейнерах.

Вариант первый подключения бытовки к электричеству, характерен для бытовок « Эконом класса» выполняется медным проводом 2 х1,5. Проводка прокладывается открытым способом и крепится к стенам бытовки при помощи специальных держателей. Электропроводка выполняется одной линией, которая обеспечивает электроснабжение для освещения и для питания розеток. Преимущество такого варианта заключается в её невысокой стоимости. Недостатки – закреплённая на отделке в случае воспламенения является достаточно опасной. Предельная нагрузка на электропроводку невелика и составляет около 4 квт, что явно ограничивает возможность подключения серьёзных источников потребления. Мы не предлагаем нашим покупателям такой вариант электропроводки.

Второй вариант. Электропроводка в бытовке прокладывается открытым способом в пластиковых коробах (кабель каналах).Эстетическое восприятие такой проводки несомненно лучшее. Пластиковые короба (кабель-каналы) обеспечивают достаточную степень пожаробезопасности, средняя температура плавления материала короба 950 градусов. Электропроводка укладывается внутрь короба, который захлопывается крышкой. В этом варианте мы прокладываем отдельную линию на свет и для розеток. Для розеток используется провод 2х2,5 мм, что позволяет увеличить нагрузку до 6 квт. Провод на свет остается сечением 2х1,5. В бытовке устанавливается пластиковый бокс с необходимым количеством автоматов защиты. В случае необходимости мы увеличиваем количество линий на розетки для подключения больших мощностей. Дополнительно рекомендуем установить УЗО (устройство защиты и отключения) с током утечки 30 ма для предотвращения поражения током персонала. В качестве освещения используются светильники типа шар с лампами накаливания. По вашему желанию, возможно, установить люминесцентные светильники ЛПО 2Х38, или накладные светильники с зеркальным отражателем ЛПО 4х18. В случае установки электропроводки во влажных помещениях (умывальни, туалеты,душевые) необходимо в зависимости от ситуации использовать установочные изделия класса защиты IP44/IP66 в зависимости от типа помещения.

Третий вариант обеспечить электричество — устанавливается в европейских блок контейнерах, где жгуты электропроводки укладываются закрытым или комбинированным способом. Дополнительно внешние подключения осуществляются при помощи промышленных силовых разъёмов.

Монтаж: главные этапы и особенности

Этажный щит обычно поставляется в готовом собранном виде. Никаких дополнительных действий по сбору конструкции производить не понадобится. Осуществлять монтаж ЩЭ скорее всего будет специалист-электрик из обслуживающей или строящей дом организации.

Купить щит этажный ЩЭ в Ростове-на-Дону для любого количества квартир можно в нашей компании. Мы предлагаем не только типовые собранные модели щитов, но и готовы изготовить и собрать этажные щиты на заказ любой комплектации и размеров. Собственное производство позволяет нам держать стоимость щитов на выгодном уровне и предоставлять полный спектр услуг по обработке металлических изделий.

Но некоторые тонкости монтажа владельцам квартир знать не помешает, особенно, если необходимо осуществить замену старого оборудования на новое.

Щит этажный может быть наружным или внутренним, устанавливаться в разные места и отличаться фирмой-изготовителем, своей формой и эксплуатационными характеристиками.

Первое, что необходимо сделать, — определить зону установки щитка. Здесь важны два принципа:

  • место монтажа должно соответствовать требованиям ПУЭ, ПБ. Нельзя размещать щиток вблизи газовых коммуникаций и тепловых приборов. Также не подойдут места с повышенным уровнем влажности;
  • Удобство — важная составляющая. Лучше всего размещать щиток там, где он не будет никому мешать, но доступ к нему будет у владельцев всех подключенных квартир.

Высота установки

Устанавливать этажный электрощит принято на уровне глаз. Согласно нормативным документам размещение устройств должно производится на расстоянии 400-2000 мм от пола. Что касается аппаратов ручного управления, то эти нормы сужают до 700-1900 мм, измерительных приборов — 1000-1800 мм. Таким образом разместить электрический этажный щит можно на высоте от одного до 1,8 метра. Наивысшее значение, которое может достигать высота установки этажного щита, будет оптимальным вариантом.

Главные этапы

Перед осуществлением монтажа составляется схема подключения этажного щита. Она поможет исключить ряд проблем, которые могут возникнуть при начале работ по установке.


Однофазная схема подключения ЩЭ


Трехфазная схема подключения ЩЭ

Начать работу по монтажу этажного щита следует с установки “автоматов” и других защитных механизмов, заключаемых в керамический блок. Дальше подключаются гибкие перемычки. Надежно закрепить провода в щите помогает использование кабельных стяжек.

Следующий этап — подключение вводного кабеля. Заранее проверяется напряжение на нем, и если оно есть, то появляется необходимость в обесточивании всей сети.

Через фазную и нулевую клемму щита к нему подключается входящая проводка и заземление:

  • фазная проводка (черная, серая, коричневая изоляция) подключается к однополюсным автоматам;
  • заземление (желто-зеленый провод) присоединяется к шине РЕ

Очень важно помнить, что вследствие электротермического воздействия часто происходит небольшое ослабление всех контактов, а следовательно появляется необходимость их дополнительного затягивания через 3-4 недели. Дальше эта профилактическая процедура производится один раз в полгода-год

Последний этап — подключение потребителей в соответствии с маркировкой электропроводки.

Проектирование электрической сети дома

Исходя из приведенной общей схемы электроснабжения дома, для проектирования электрической сети нам прежде всего необходимо рассчитать количество групп и распределить по ним нагрузки. Дабы сделать это нам необходимо определиться со способом монтажа проводки и подсчитать возможную нагрузку наших потребителей.

Выбор способа монтажа электропроводки

Начнем с выбора способа монтажа электрической сети. Электропроводка частного дома может быть выполнена открытым и скрытым способом. И от правильного выбора зависит не только количество групп, сечение проводов и суммарная стоимость монтажа, но и внешний вид всего дома.

На фото открытая электропроводка в деревянном доме

Итак:

  • Прежде всего отметим, что любой вид монтажа проводки может быть реализован в доме любой конструкции и из любых строительных материалов. Вопрос только в стоимости монтажных работ. Мы не будем приводить нормы монтажа для разных видов проводки в разных условиях. Эту информацию вы можете найти в других статьях на нашем сайте. Остановимся только на общепринятых нормах.
  • Открытая проводка нашла широкое применение в домах из горючих материалов. В первую очередь это дерево, СИП панели и другие виды горючих стройматериалов. Для таких домов цена монтажа открытой проводки зачастую значительно ниже. Скрытая же проводка потребует немалых финансовых вливаний, а ее монтаж трудоемок.
  • Скрытая проводка применяется преимущественно в домах их кирпича, пеноблоков и других не горючих материалов. Ведь такой вид проводки позволяет полностью скрыть инженерные сети, в то же время в домах из не горючих материалов она не предъявляет особых требований.

Расчет суммарной нагрузки дома

На следующем этапе проектирования вам необходимо рассчитать суммарную нагрузку по дому и по отдельным электроприемникам. Это необходимо для последующего формирования групп.

  • Для этого нам прежде всего необходимо определиться с количеством электроточек и их максимальной потребляемой мощностью. Это зачастую становится самой серьезной проблемой для не профессионалов, но де-факто в этом нет нечего сложного.
  • Каждая розетка или выключатель в доме смонтирован для определённого электроприбора или группы электроприборов. Нам достаточно выбрать наиболее мощный из них и в дальнейшем вести расчет для него.
  • Мощность электроприбора можно посмотреть в паспорте прибора. Так же ее может содержать инструкция по эксплуатации. Если у вас нет не того не другого, то примерную мощность вы можете узнать в нашей таблице.

Таблица мощностей электроприборов

Но в большинстве случаев мощность приборов указывается в Ваттах, а нам ее необходимо перевести в Амперы. Для этого можно воспользоваться законом Ома — . Вообще это упрощенный вариант формулы, но для наших целей этого вполне достаточно. Исходя из этой формулы у нас получается, что электроприбор мощностью в 1кВт для сети напряжением 220В потребляет электрический ток примерно в 4,5А.

Распределение нагрузок по группам

После того как мы рассчитали суммарную нагрузку по дому и для каждой отдельной электроточки, мы можем приступать к непосредственному созданию групп.

Итак:

Согласно п.9.– 88 номинальная мощность автоматических выключателей для питания групповых линий розеток и сети освещения не должна превышать 16А. Отталкиваясь от этого пункта распределяем наши нагрузки на отдельные группы.

Схема совмещенной электрической группы

Так же стоит помнить, что электропроводка в частном доме самому монтировать не легко. Поэтому не стоит располагать разные электроприемники одной группы в разных частях дома

Обычно это 1 – 2 смежных комнаты.
Еще одним аспектом на который стоит обратить внимание, это п.7.– 88. Он требует подключение розеток на кухне и в жилых комнатах к разным группам. Достаточно часто в розеточную группу кухни включают и розетку в ванной комнате.

Достаточно часто в розеточную группу кухни включают и розетку в ванной комнате.

  • В итоге у нас может получиться от 3 до 7 групп в зависимости от суммарной нагрузки. У некоторых может получиться более 10 групп. Но тут все уже зависит от размеров дома и количества электроприборов. Но согласно технических условий вводной автомат, который установлен на дом, редко превышает значения в 25А иногда 40А.
  • Об этом следует помнить и при разделении нагрузки по группам своими руками. Ведь вероятность того, что все электрические приборы будут работать одновременно достаточно низка. Поэтому следует трезво подойти к этому вопросу и выполнить распределение более взвешенно с учетом такого фактора как коэффициент использования.

Следующая статья:

Что из себя представляет соединение автоматических выключателей проводами, можно ознакомиться на фото. О том, как собрать распределительный щит своими руками, мы уже рассказывали!
Современные щитки имеют модульное исполнение. Современный электрощит имеет прочный корпус и запирается на замок, так что дети туда не влезут, если вы не бросите ключ на видном месте.
Электрическая схема создается в несколько этапов.
Номинал выбирается в зависимости от мощности потребителя.
Схема сборки и подключения Для создания схемы электрического щита нужно определить тип системы электроснабжения в доме, разделить потребители электроэнергии на несколько групп, и на основании этих данных создать схему, используя ГОСТ
Таким образом, вы сможете обезопасить себя от дополнительных трат на случай установки дополнительных автоматов.
Если вы одновременно все включите, то, разумеется, сработает вводной автоматический выключатель и отключит всю квартиру.
Т 12.2 Схемы сборки группового квартирного щитка

Замена и ремонт

Рассмотренный выше порядок действий касался конструирования и монтажа распределительного щита «с ноля». Такая установка необходима в новостройках или жилых помещениях после капитального ремонта. Зачастую подобных радикальных мер не требуется, достаточно произвести мелкий ремонт или расширить функционал уже установленного устройства.

Автоматы в щитке Источник edds.kgo66.ru

Замена автоматов

Наиболее распространённой процедурой при ремонте распределительного щита является замены установленных автоматических выключателей. Перед проведением любых работ необходимо отключить пакетный выключатель.

Решая, как подключить автомат к проводке, не забывайте о правиле, которое было обозначено выше. Также необходимо внимательно изучить маркировку устройства и в магазине приобретать аналогичный с таким же номиналом. Не допускайте ошибки, приобретая более мощный автоматический выключатель – это неизбежно приведёт к аварийной ситуации. Для разгрузки сети лучше создать отдельную линию со своим автоматом.

При работе соблюдайте осторожность, чтобы полностью не обесточить помещение и не получить травмы. Техника безопасности в этом случае должна соблюдаться неукоснительно

Что касается пакетного выключателя то самостоятельной замене или ремонту он не подлежит, это могут выполнить только специалисты .

Замена перемычек

Если выполнять внутренние соединения таких элементов как автоматические выключатели, по классической схеме, то используются отрезки провода с оголёнными концами. Из них делаются перемычки, формирующие из компонентов целевые группы.

Фазная «гребёнка» Источник gkeridan.ru

Теперь эти элементы соединяются более надёжно и грамотно при помощи специальных изолированных шин из меди. Электрики их называют «гребёнками» поскольку внешне они похожи расчёски с редким зубом. Расстояния между контактами такой шины соответствует одному модулю или полуторной величине.

«Гребёнка» позволяет соединить несколько линейных автоматов в единую конструкцию и контакт осуществляется по нулевому проводу или фазе. Длина шин варьирует в зависимости от поставленной задачи. Как правило, можно соединить от двенадцати до шестидесяти модулей.

«Гребёнки» выпускают трёх видов:

  • фазные;
  • нулевые;
  • универсальные.

Первый тип соединяет фазные проводники и окрашивается в серый цвет, второй осуществляет контакт нулевых проводников. Этот вид шин окрашивается в синий цвет, как и нулевая жила проводки силовой линии. Универсальные «гребёнки» имеют двойную маркировку и могут устанавливаться на проводники как фазного, так и нулевого типа.

Эти соединительные элементы можно использовать не только для «связки» выключателей автоматического типа, но и для различных контакторов, УЗО и диф-автоматов.

Если после проведения ремонтных работ и включении щита происходит замыкание, следует внимательно изучить изоляцию соединяющей проводки. В случае повреждения изоляционный слой можно реанимировать при помощи изоляционной ленты.

Минимальные требования при проектировании распределительного щита

Помимо важности предварительных расчётов, о которых мы говорили выше, при создании схемы щитка необходимо учитывать некоторые нюансы. В целом, они не требуют неукоснительного выполнения, однако при введении в конструкцию во многом повышают её надёжность и удобство эксплуатации

С одной стороны, нужно стремиться к простоте устройства, с другой, не пренебрегать советами опытных специалистов. В первую очередь это касается разделение подключений на несколько силовых линий. В аварийной ситуации такой подход позволяет быстрее обнаружить место поломки. Важным моментом при нескольких линиях является возможность лишь частичной потери энергообеспечения помещения.

Это правило разделения в полной мере касается и автоматических выключателей. Оптимальное подключение автоматов в распределительном щите выполняется по следующей схеме – каждая комната отдельно. При этом желательно чтобы на линию света и розеток был установлен отдельный автоматический выключатель.

Щиток с цифровыми датчиками Источник электрик-электромонтаж-казань.рф

Основное подключение автоматов в щитке выполняется через один центральный выключатель. Не стоит забывать и о приборах с повышенным потреблением энергии – варочных панелях, стиральных машинах и аналогичных. Все они подключаются в сеть через отдельный автомат.

Особенности электрических щитов

Сборка квартирных электрощитов состоит из следующих основных этапов.

  1. Определение системы электроснабжения. Чаще всего – это TN-S или TN-C-S. Ввод и проводка в квартире выполняются из трехжильных проводов: фаза, ноль и земля. При старой застройке применяется система TN-C, где проводка прокладывается двумя питающими жилами.
  2. Разделение потребителей на группы, что позволяет сэкономить оборудование и упростить монтаж. Разбивку предпочтительно делать по помещениям. Разбивка производится на группы с отдельными автоматическими выключателями для розеток (20 А), освещения (16 А) и мощных потребителей: электрический котел, стиральная машина, микроволновка и др. (25-63 А).
  3. Формирование схемы на основании собранных данных. Подбираются удобные места установки аппаратов на DIN-рейках. При логичной и компактной расстановке автоматов бокс будет удобней для обслуживания и понадобится меньше проводов.

Пример сборки электрощита от трехфазного питания несколько сложней, но принцип остается прежним. Вместо одной фазы здесь находятся три. Нагрузки распределяются равномерно по фазам, чтобы не было перекоса. Трехфазные потребители подключаются через соответствующие трех- или четырехполюсные автоматы.

Электрический ток подается через главный ввод, затем поступает к прибору учета электроэнергии, а после через автоматические выключатели расходится по линиям: на группы розеток, освещения и к мощным потребителям.

Особенности трехфазной сети

Первое и самое главное, что надо уяснить — к сети 380 В может подключаться трехфазное и однофазное оборудование. Разница в том, что трехфазное подключается сразу к трем фазам и нейтрали, а однофазное — к одной из фаз и нейтрали. Такое подключение — к одной из фаз и нейтрали — дает 220 В.

Не стоит думать, что наличие трехфазной техники обязательно. Совсем нет. Просто при подключении мощной техники к трем фазам, ее нагрузка распределяется поровну между всеми тремя фазами. А это значит, что можно использовать провода меньшего сечения и автоматы меньших номиналов (но провода при этом четырех/пяти проводные, и автомат трех-четырех полюсный).

Пример сети 380 В с трехфазной нагрузкой и без нее

Особенность электропитания 380 В в том, что фаз три и выделенная вам мощность делится поровну на все три фазы. Если вам выделили 18 кВт, на каждую из фаз должно приходиться по 6 кВт. При этом устанавливается трехполюсный или четырехполюсный автомат, который будет отключать электропитание полностью если нагрузка по одной из фаз будет превышена. У автомата есть некоторая временная задержка, но она очень невелика, так что придется хорошо рассчитывать распределение нагрузки по фазам, иначе свет будет постоянно выключаться из-за перегрузок. Это так называемый «перекос фаз», который мешает нормально жить.

Это интересно: Электропроводка в ванной своими руками (видео)

Размеры и виды электрощитков

Рассчитав количество комплектующих и начертив схему электрощитка, необходимо позаботиться о том, куда все эти элементы будут устанавливаться. Пора приобретать шкаф, в который поместится вся необходимая электрика. Прежде всего, определяем точное место установки электрощита. Именно от места будет зависеть тип шкафа. К примеру, если щиток будет устанавливаться на улице, потребуется влагозащищенный шкаф, если в помещении, то можно обойтись обычным.

Различают следующие виды электрощитков:

  • пластиковые и металлические;
  • навесные и встраиваемые;
  • разборные и цельные;
  • с большим и малым количеством мест;
  • с глухой и прозрачной дверцей;
  • с механизмами запирания и без.

Также шкафы для бытовых электрических щитов отличаются по размеру и форме. Шкаф следует выбирать по месту и количеству электрической начинки, но если есть выбор, берите большой щиток. С большим щитком проще работать, к тому же останется дополнительное место на случай, если вы решите когда-нибудь провести модернизацию электросети.

Размер щитка определяется не только габаритами самого шкафа, но и количеством мест под однополюсные автоматы толщиной 12 мм. Учтите тот факт, что в вашей схеме будут не только однополюсные, но и двухполюсные автоматы, у которых толщина в два раза больше. В общем, чтобы правильно рассчитать количество требуемых мест в будущем шкафу, потребуется знать габариты всех применяемых в схеме автоматов. Но это не особенно сложно, поскольку чаще всего размеры у них стандартные.

Приведем пример, на котором вы увидите, сколько мест в щитке займет тот или иной модуль.

  1. Однополюсный автомат займет 1 место.
  2. Двухполюсный автомат займет 2 места.
  3. Трехполюсный автомат – 3 места.
  4. Однофазное УЗО – 2 места.
  5. Трехфазное УЗО – 4 места.
  6. Однофазный дифавтомат – 2 места.
  7. Шина – 1 место.
  8. Модульная розетка – 3 места.
  9. Реле напряжения – 3 места.
  10. Модульный электросчетчик – от 6 до 8 мест.

Монтаж кабеля по стенам

Эл. проводка в бане связана рядом нормативов, описанных в ПУЭ. Так как мы уже писали об этом и приводили обширные выдержки из этого документа, сейчас изложим суть кратко.

Кратко о выборе марки и толщины кабеля

Баня — влажное, а местами еще и жаркое помещение, поэтому для того, чтобы правильно провести проводку нужно выбрать подходящий кабель с изоляцией, на которой не скажутся эти неблагоприятные факторы. В помещениях помимо моечной и парилки можно использовать изоляцию из ПВХ, кабели NYM и ВВГнг.

В самой моечной и парилке крайне не рекомендуется прокладывать проводку. Допустимо делать отверстия в стене, вставлять в них металлические гильзы и выводить сквозь стену проводку к источникам света в этих помещениях. При этом выключатели делаются снаружи!

Но, так как даже небольшой кусок провода, который будет находиться в парилке, подвергнется воздействию высокой температуры, и его изоляция разрушится за непродолжительное время, можно рекомендовать заводить провод в парную с изоляцией из кремнийорганической резины — РКГМ или ПРКС, например. Он выдерживает температуру до 170 градусов.

Толщина кабеля зависит от будущей нагрузки, однако сразу рекомендуем брать сечение с запасом. Вы уже знаете, как вычислять силу тока (делим мощность на сетевое напряжение), теперь в таблице найдите подходящее сечение (не забывая про запас):

Различия между проводкой в разных помещениях бани

Прокладывать провода можно как в виде открытой проводки, так и внутри стен. Нормативы для бани противоречат нормативам для деревянного помещения. Поэтому считать будем так: опять же вне парилки и моечной кабель лучше класть по поверхности, а в парной и моечной — не класть вовсе. Если баня не деревянная — можете делать скрытую проводку.

Открытая проводка не должна быть в металлической оболочке. Допустима пластиковая гофра, кабель-каналы и витая проводка по керамическим изоляторам. Также желательно прокладывать между проводами и стеной полосы теплоизолятора.

Какие электроприборы должны находиться в щитке

В зависимости от того, квартира это или частный дом, электро-щитки могут устанавливаться по-разному, в зависимости от того, где установлен счетчик и вводной автомат. В наше время, счетчик и вводной автомат, если взять частный дом, устанавливаются снаружи, в удобном для контроля месте. Щиток же устанавливается внутри дома, где удобно осуществлять контроль за электроосвещением и работающими электроприборами. Несколько десятилетий назад и счетчик, и защитные «пробки» устанавливались в доме, что было крайне неудобно для контролирующих организаций. Им приходилось заходить в частные дома, что не очень нравилось хозяевам. Теперь же, когда счетчик располагается на улице, удобно и контролировать, и снижать показания.

К сожалению, не везде и не всегда возможен подобный вариант. В таком случае, счетчик ставится в квартире в щитке, где расположены и автоматы выключения. Поэтому, при установке щитка необходимо учитывать габариты счетчика и количество выключателей.

В многоквартирных домах, как правило, счетчики и вводные автоматы расположены на лестничных площадках, в специальных электро-щитках, куда помещается сразу несколько счетчиков, обслуживающих несколько квартир. При этом, никаких щитков в квартире не предусмотрено, особенно, если квартира не современной планировки. В случае ремонта в квартире, электро-щиток просто необходим, так как это позволит разделить электропитание практически всех комнат, что делает их независимыми. Это особенно актуально в случае какой-либо аварии, когда можно отдельным автоматом обеспечить данную линию и проводить ремонтные работы. При этом, в остальных комнатах все электроприборы будут функционировать, как и прежде.

С электричеством шутки всегда заканчиваются плачевно, поэтому, вопрос безопасности должен стоять на первом месте. Существует такое устройство, как УЗО – устройство защитного отключения (фото выше №3 ), которое необходимо установить перед автоматами, которые распределяют нагрузку в квартире. Это устройство защищает линию, даже если такие утечки минимальные, что снижает к минимуму поражение электротоком. УЗО включается следующим образом: фаза подключается на входы автоматов, а нулевой провод соединяется с нулевым общим проводом. Автоматы так же имеют встроенную защиту от превышения нагрузки и от коротких замыканий.

Еще один интересный прибор, без которого порой совсем не обойтись – это стабилизатор. Ни для кого не секрет, что качество электроснабжения у нас отвратительное: напряжение постоянно «скачет» от 160 V до 280 V, что негативно сказывается на работе некоторых электроприборов, работа которых управляется микропроцессорами. В связи с этим, такая техника, как компьютеры, стиральные машины, холодильники, аудио и видео комплексы требуют стабильного напряжения.  Если что-то случится, то их ремонт может дорого обойтись, поэтому, лучше перестраховаться и приобрести стабилизатор не на всю квартиру, а только на ответственные бытовые приборы. Естественно, что об этом следует подумать заранее и объединить ответственные розетки питания в одну группу.

Стабилизатор можно установить, как на одну, так и на несколько групп, если включить его перед автоматами. При этом, нужно тщательно рассчитать необходимую мощность и позаботиться о запасе мощности хотя бы в 20 %, чтобы стабилизатор не перегревался

При этом, следует взять во внимание тот факт, что размеры стабилизатора не позволят поместить его в щиток, а это означает, что стабилизатор придется устанавливать отдельно и об этом необходимо позаботиться заранее

В электро-щитке располагается 2 шины: шина заземления и шина зануления. К шине заземления подключаются все провода, соединенные с заземлением приборов и устройств. На шину зануления подключается провод от УЗО (нулевой). Нулевая линия всегда обозначается буквой «N» и при разводке к нему подключаются все белые или зелено-желтые провода, а фазный провод всегда красный или коричневый. Именно поэтому, для разводки желательно применять разноцветные провода, чтобы потом не пришлось вызванивать каждый провод. Это особенно актуально для тех, кто делает это первый раз: можно накрутить такое, что потом несколько дней специалистам придется разбираться.

Все автоматы в щитке соединяются параллельно, а точнее, верхние клеммы, куда подается фаза. Нижние же клеммы подключаются каждый к отдельной линии, которые питают отдельные комнаты.

Вариант DIN-реек в корпусе щитка

УЗО и автоматы крепятся на специальную DIN-рейку, с помощью защелок, поэтому проблем с установкой подобных аппаратов не должно быть никаких.

Соединительная гребенка для автоматов в электрощите

Как собрать электрощит своими руками

Watch this video on YouTube

Выводы и полезное видео по теме

Видео #1. Вариант сборки электрощита:

Видео #2. Инструкция и рекомендации по сборке для щита на 72 модуля:

Собрать электрощит своими руками можно, но проверка монтажа и подключения квалифицированным электромонтажником обязательна. Без соответствующего заключения организация, снабжающая дом электроэнергией, просто заблокирует линию.
