Расчет вытяжки для кухни: как рассчитать мощность вытяжного устройства

Расчет мощности всасывания

Мощность вытяжки – это представление количества кубометров воздуха всасывается в течении часа вытяжкой в режиме отвода. Во время приготовления пищи, в зависимости от интенсивности испарений воздух в помещении обновляется около 10 – 15 раз в час.

Вычислить данный параметр можно по формуле:

Пример:

Площадь кухни : 15 кв.м, высота потолков 2,7м

15 Х 2,7 Х 12= 486

+ каждый метр от шахты к оборудованию 10% + каждый изгиб трубы 10% + учитываем резервную мощность 10-20 % ( на случай, если еда пригорит)

Если ваша кухня или ванная 15м2 с высотой потолков 2,7м, вентиляционная шахта имеет нормальную тягу воздуха, расстояние к ней не превышает до 0,5м метра, нет изгибов трубы, а вытяжка будет работать в режиме воздухоотвода, то рекомендуем покупать вытяжку мощностью: 580 м.куб/час.

Также для расчета мощности кухонной вытяжки вы можете воспользоваться нашим онлайн калькулятором:

Тип помещенияКухняВаннаяТуалетПлощадь помещениям2Высотасм.

Важно! Вытяжка теряет коэффициент производительности, в том случае если воздухоотвод имеет резкие изгибы канала. Оптимальным вариантом считается два изгиба по 45о, чем один на 90о

Производительность теряется при каждом метре и изгибе трубы воздуховода на 5-10%. Гофрированные каналы создают при работе шум и уменьшают производительность вытяжки. Еще не нужно забывать о том, что во время рециркуляции мощность устройства падает на 25%

6 Правила установки

Учитывая требования, между вытяжкой и газовым оборудованием необходимо оставить расстояние в 70−80 сантиметров, у электрических приборов этот показатель составляет 50−70 сантиметров. Перед тем как приступать к монтажу, нужно с помощью уровня сделать специальные разметки, зафиксировать опору, используя для этого дюбеля и болты. А уже затем крепить сам агрегат на эту опорную конструкцию.

Если устройство оснащено угловой планкой, то его лучше встроить в кухонный подвесной шкаф, но вначале требуется проделать в нем отверстия с требуемым диаметром, через него будет выходить воздуховод. Для плоских моделей вытяжки подойдут нижние полки шкафчиков. Как правило, на задней стенке такого оборудования имеются два выходных отверстия, с помощью которых и осуществляется крепление.

Сам процесс подключения можно выполнить несколькими способами, а именно:

  • непосредственно к системе вентиляции;
  • с помощью организации индивидуального выхода воздуха на улицу.

В основном многоэтажные дома имеют вентиляцию, которая в среднем пропускает приблизительно 150 м³ в один час, а стандартная вытяжка способна переработать 250 м³ за тот же период времени. Такие большие перепады становятся причиной появления воздушных пробок, блокирующих вентиляционную систему. В связи с этим второй способ считается оптимальным вариантом для квартиры.

После того как труба будет проложена, необходимо с уличной стороны закрепить защитную решетку, а затем тщательно ее обработать любым качественным герметиком. Сразу стоит отметить, что вентиляционное отверстие должно быть гораздо больше, чем у вытяжного устройства, установленного на кухне. В обратном случае конструкция будет работать на пределе, а это, в свою очередь, значительно сократит эксплуатационный срок.

Расчет вытяжной вентиляции пример

Перед началом расчёта вытяжной вентиляции необходимо изучить СН и П (Система Норм и Правил) устройства вентиляционных систем. По СН и П количество воздуха необходимого для одного человека зависит от его активности.

Маленькая активность – 20 куб.м./час. Средняя – 40 кб.м./ч. Высокая – 60 кб.м./ч. Далее учитываем количество человек и объём помещения.

Кроме этого необходимо знать кратность – полный обмен воздуха в течение часа. Для спальни она равна единице, для бытовых комнат – 2, для кухонь, санузлов и подсобных помещений – 3.

Для примера – расчёт вытяжной вентиляции комнаты 20 кв.м.

Допустим, в доме живут два человека, тогда:

В таком же порядке рассчитываем производительность вытяжной вентиляции всего дома.

Кратность смены воздуха

Кратность для помещений разного типа определяется так:

Тип помещенияКратность
Пекарня20-30
Оранжерея25-50
Офис6-8
Ванная комната, душевая3-8
Парикмахерская10-15
Ресторан, бар6-10
Спальня2-4
Вестибюль3-5
Классная комната в школе2-3
Кафетерий10-12
Палата в больнице4-6
Магазин8-10
Подвальное помещение8-12
Кухня в доме или в квартире10-15
Спортивный зал6-8
Чердачное помещение3-10
Кухня в общепите15-20
Кладовка3-6
Раздевалка с душем15-20
Прачечная10-15
Туалет в доме, в квартире3-10
Конференц-зал8-12
Жилая комната3-6
Бильярдная6-8
Общественный туалет10-15
Гараж6-8
Комната переговоров4-8
Подсобное помещение15-20
Библиотека3-4
Столовая8-12

Таблица для расчета минимальной производительности вытяжки относительно объема кухни. Наибольший показатель кратности выбирают для использования в помещениях со множеством людей, с высокой влажностью и температурой, с большим количеством пыли и сильными запахами. На кухне с электрической варочной поверхностью можно выбирать меньший показатель, с газовой плитой – больший. Связано это с тем, что газ при включенной плите выделяет продукты горения. Вентилятор, выбранный с учетом вышеперечисленных данных, можно смонтировать в стене, окне, потолке помещения.

Конструкция и принцип работы

Принцип работы вытяжки — рециркуляционной и проточной

При рассмотрении устройства вытяжных конструкций важно обратить внимание на то, что они в принципе отличаются от вентиляционных систем. Последние представляют собой устроенные в стенах ниши, позволяющие выводить отработанный воздух наружу естественным способом. Приток свежих воздушных масс в этом случае возможен только через зазоры в дверных и оконных проемах

Этот способ воздухообмена характеризуется низкой эффективностью и не способен полностью вывести присутствующие на кухне запахи, а также удалить копоть и другие бытовые испарения. Для этих целей потребуются особые устройства, обеспечивающие принудительную вентиляцию и называемые вытяжками. С их помощью исходящие от варочной поверхности или плиты пары собираются в одном месте, а затем через специальный воздуховод выводятся по вентиляционным каналам

Приток свежих воздушных масс в этом случае возможен только через зазоры в дверных и оконных проемах. Этот способ воздухообмена характеризуется низкой эффективностью и не способен полностью вывести присутствующие на кухне запахи, а также удалить копоть и другие бытовые испарения. Для этих целей потребуются особые устройства, обеспечивающие принудительную вентиляцию и называемые вытяжками. С их помощью исходящие от варочной поверхности или плиты пары собираются в одном месте, а затем через специальный воздуховод выводятся по вентиляционным каналам.

Принцип работы

Угольный фильтр для рециркуляционной вытяжки

В соответствии с этим фактором все предлагаемые рынком устройства подразделяются на три типа:

  • рециркуляционные (без отвода в действующую вентиляцию);
  • проточные;
  • комбинированные.

Вытяжки без отвода в вентиляционный канал содержат в своем составе особые фильтры и систему принудительного забора посредством встроенного вентилятора. При функционировании они пропускают загрязненный воздух через систему фильтрующих элементов, а после его очистки возвращают назад в кухонное помещение.

Проточные модели подключаются напрямую к имеющемуся на кухне воздуховоду. Через него поступает свежий воздух, после чего загрязненные слои удаляются принудительным путем. Устройства комбинированного типа способны поочередно работать в одном из двух рассмотренных выше режимов.

Устройство вытяжек различных модификаций

Жировой фильтр для вытяжки

Современные вытяжные изделия изготавливаются в нескольких исполнениях, определяющих их предназначение. В зависимости от этого они делятся на вытяжки, позволяющие только удалять грязный воздух, а также на модели, фильтрующие его и возвращающие обратно в систему в уже очищенном виде. Проточные устройства содержат в своем составе комплект мягких пластиковых или жестких металлических труб определенной формы. Они используются для подсоединения к вентиляционной системе.

В нижней части таких изделий имеются особые фильтры (жироулавливатели), задерживающие исходящие от плит копоть и жир. Сверху они маскируются специальными декоративными панелями, а во внутренней области располагаются вентиляторы и приводной электродвигатель. За этими элементами конструкции находится воздуховод, подсоединяемый непосредственно к вентиляции.

1

Ошибочно мнение, что заключается в очистке воздуха от неприятных запахов. С этой задачей лучше всего справляются освежители воздуха. Вентиляция же должна служить для избавления помещений от находящихся во взвешенном состоянии веществ (вроде жиров, которые иначе осядут на поверхности мебели, стенах и потолке), а также от продуктов горения и испарений. Зачастую основополагающим критерием для выбора вытяжки, которая присоединяется к вентиляционной системе, является не мощность, а бесшумность работы.

Производительность тоже немаловажна, поскольку она выражается в том, сколько раз за определенный отрезок времени в комнате полностью обновляется воздух. Да, это понятие довольно растяжимое, поскольку открытая дверь исключает полную изоляцию кухни от прихожей или гостиной. В итоге воздушные массы свободно перемещаются, влекомые сквозняками, движениями людей и животных. Кроме того, по мере вентиляции помещения в процессе готовки на кухне или прогревания двигателя автомобиля в гараже, загрязняется воздух, поступающий извне. Но будем опираться на рекомендации СЭС, согласно которым в течение часа на той же кухне весь объем воздуха должен смениться не менее 12 раз. Данный тезис послужит основой того, как рассчитать мощность вытяжки.

Усложняющие факторы

Помимо перечисленных нюансов на производительность устройства может влиять способ монтажа и расположение устройства. Нередко вытяжка находится на расстоянии нескольких метров от вентиляционного отверстия и требует установки длинного воздуховода. Чтобы аккуратно разместить трубу над гарнитуром, ее приходится неоднократно поворачивать или изгибать. При каждом изгибе скорость прохождения воздушных масс уменьшается. Перед тем как окончательно рассчитать вытяжку для кухни, необходимо на каждое колено, на каждый поворот добавлять 10% производительности.


Воздуховод с поворотными коленами

К примеру, расчетная производительность устройства 500 м3/ч. Если к вытяжке присоединят воздуховод, который будет изогнут под прямым углом дважды, прежде чем будет выведен в вентиляцию, расчет будет следующим:

Особенность строения вентиляционной шахты, ее загрязненность и забитость остаются скрытыми от глаз владельца квартиры. Поэтому при окончательных расчетах используют коэффициент минимального запаса, который равен 1,3. Он компенсирует этажность квартиры, изгибы воздуховодов и проходимость шахты, которые влияют на потери производительности вытяжки.

Фильтры для вытяжек

По своим функциям фильтры делятся на угольные и противожировые. Угольные фильтры применяются в вытяжных устройствах, работающих в рециркуляционном режиме. Они не входят в стандартный комплект, так как необходимость в их применении существует только для помещений с плохой вентиляцией.

Противожировые фильтры входят в основную комплектацию всех вытяжек. Материалом для них служит алюминий или синтетические материалы. Лучше всего использовать алюминиевые фильтры, так как они намного превосходят синтетические по долговечности, их не нужно регулярно менять. Для того чтобы алюминиевый фильтр служил вам вечно, его промывайте его иногда любым средством, которое эффективно борется с жиром, например жидкостью для мытья посуды.

Для чего нужно вычисление мощности

От производительности двигателя будет зависеть, какое количество отработанного воздуха вытяжка сможет заменить за час и замеряется оно при этом в кубических метрах. Основной задачей данного прибора является уничтожение на кухне специфических запахов, а также своевременное удаление жира, копоти, испарений, которые неизбежно присутствуют при варке и жарении пищи.

Как рассчитать вытяжку на кухне, чтобы при этом производительность соответствовала условиям СНиП. Подобрав и установив вытяжку требующейся мощности, затраты на нее со временем компенсируются за счет сбережения моющих препаратов.

3 Требования к устройству

Чтобы обеспечить эффективную и безопасную эксплуатацию, требуется строго соблюдать некоторые правила. Они заключаются в следующем:

  • заборное отверстие в приборе должно быть немного больше общей площади газовой плиты;
  • расстояние между поверхностью варочной панели и вытяжкой должно составлять 80−100 сантиметров, в таком случае корпус не будет перегреваться;
  • мощность оборудования должна полностью обеспечивать замену воздуха, причем делать это не меньше десяти раз в час.

Стоит отметить, что если в помещении отсутствует прямой выход в вентиляционную шахту, то производить подключение к обычной не рекомендовано, дело в том, что она будет мешать вытяжке функционировать в нормальном режиме. В таких помещениях лучше использовать приборы рециркуляционного типа.

Расчет мощности вытяжки по площади

Кухонные вытяжки, выпускаемые промышленностью, обладают производительностью в широком диапазоне, который составляет 200-1500 м3 в час. Устройства с небольшой мощностью – 250-350 м3 в час подходят для небольших помещений, площадь которых не превышает 5-6 м2, а пища готовится сравнительно редко. Слишком мощные устройства сюда не подойдут поскольку они сильно шумят во время работы и стоят очень дорого. В связи с этим перед многими хозяевами часто возникает проблема, как выбрать вытяжку для кухни по мощности, чтобы она была наиболее подходящей именно для данного помещения.

Для расчетов кухонной вытяжки средней мощности применяется специальная формула. Объем помещения умножается на параметр, определяемый санитарными нормами, после чего, полученное значение умножается на 12. Это означает перемещение воздушных масс в данном помещении 12 раз в течение часа. Именно такое количество перемещений создает наиболее комфортную атмосферу.

Перед тем как рассчитать мощность вытяжки для кухни, нужно определить объем помещения, путем умножения его площади на высоту. Более точные результаты получаются при вычитании из общего объема, пространства, занимаемого мебелью и бытовой техникой.

При решении вопроса, как определить мощность вытяжки для кухни, в качестве примера можно взять кухню, площадью 12 м2 и высотой 2,7 м. После умножения одного значения на другое получается общая площадь 32,4 м2. Далее следует умножить 32,4 на 12 и получить значение 389 м3 в час, что соответствует примерной мощности вытяжки, которая будет наиболее эффективной для данного помещения. Тем не менее, выбирать вытяжку для кухни нужно таким образом, чтобы она могла при необходимости работать на разных скоростях. То есть, вытяжка не должна постоянно находиться под максимальной нагрузкой, иначе она быстро выйдет из строя. Поэтому фактическая мощность устройства должна быть выше расчетной. Эти данные будут нужны, когда будет решаться проблема, как выбрать кухонную вытяжку по мощности.

При покупке вытяжной системы, кроме мощности следует учесть вид плиты, расположение кухни относительно других помещений, а также частота приготовления пищи. Варочная панель имеет большое значение. Например, при использовании газовой плиты, в воздухе существенно увеличивается копоть и содержание вредных веществ. В связи с этим, в такое помещение потребуется более мощное вытяжное оборудование.

Эффективность вытяжки падает при открытых дверях, когда кухня оказывается совмещенной с другими помещениями, например, гостиной или столовой. В этом случае расчетные данные не будут отражать истинного положения дел и производительность вытяжки придется повышать. Как посчитать мощность вытяжки для кухни в таких случаях? Для этого постоянную составляющую 12 нужно будет заменить на 15, а иногда и на 20. Рекомендуется воспользоваться общепринятым корректирующим коэффициентом 1,6, добавляемым к первоначальному результату. Если 389 умножить на 1,6, то получится новое значение 622, которое и будет правильным.

Как правило, в инструкции производителей указывается площадь, на которую рассчитан конкретный прибор. В связи с этим можно не делать расчетов, а просто использовать представленные рекомендации.

Особенность кухонной вытяжки

У моделей вытяжных зонтов мощность существенно выше – 200-1100 м3/ч. Такая мощность необходима для затягивания в воздуховод летучих загрязнителей, образующихся при готовке пищи.

Однако продавцы вытяжек заявляют иную причину выбора мощности вытяжного устройства – потребность частого воздухообмена на кухне.

Установленный над плитой короб вытяжки не отвечает за воздухообмен в помещении кухни. Этот прибор лишь отводит летучие продукты готовки пищи. Условные обозначения: A — отвод продуктов сгорания от плиты, B и C — направление движения воздуха в процессе воздухообмена

Нормативы механической вентиляции действительно утверждают 10-12 кратной смены воздуха в объеме обслуживаемого помещения (СНиП 41-01-2003).

Но расположенный над кухонной плитой зонт вытяжки не выполняет функции «вентиляция помещения», поскольку не способен.

Нуждающийся в обновлении (замене) воздух накапливается у потолка. Засосать его в вентканал вытяжной зонт не способен – его раструб выставлен недостаточно высоко. А воздушный поток при выбросе и закачке ведет себя неодинаково.

Электромеханическая установка тянет воздух с дистанции, не превышающей диаметра всасывающего раструба. Т.е. при 400 мм ширине зонта вытяжки в нее будет затянут воздух, находящийся не далее 400 мм от раструба.

Между тем выброс воздушного потока происходит на дистанцию, превышающую 15 диаметров вытяжного проема.

Простой «домашний» пример: включенный бытовой вентилятор. С его обратной стороны движение воздуха еле заметно, но с лицевой – мощный воздушный поток. Кстати, пылесос работает на всасывание пыли лишь на минимальном расстоянии от ковра.

Единственный эффективный способ отвода летучих продуктов приготовления пищи — самостоятельный вентканал. Иначе запахи останутся в доме

Вытяжной зонт над кухонной плитой выполняет единственную задачу – удаление воздуха, поступившего к нему от поверхности варочной плиты.

Разумеется, взамен закачанного воздуха к плите поступит его другая порция из форточки, открытой двери в соседнюю комнату и т.п. Но полной смены воздушного объема в помещении кухни не произойдет.

Если запахи готовящейся пищи поднимутся к потолку – они не будут участвовать в смешивании и их трудно удалить.

По этой причине инструкция к вытяжным зонтам содержит следующие условия позиционирования и работы: 600 мм от электроплиты; 750 мм от газплиты; воздушные потоки (сквозняки) при работе вытяжки не допускать, иначе запахи распространятся по комнате.

Плитная вытяжка не обеспечивает смены воздуха на кухне. При выборе ее модели воздушный объем комнаты не имеет значения. Зависимость между размерами кухни и мощностью вытяжного зонта придумали продавцы салонов кухонной техники.

Как же рассчитать требуемую мощность вытяжки? Разумеется, на основании производительности кухонной плиты.

Какие бывают виды кухонных вытяжек?

Прежде чем переходить к расчету необходимой мощности вытяжки, следует определиться с ее видом. Существует несколько разновидностей этих бытовых приборов. Разница между ними не только в конструкции, но и в принципе работы. Это может быть как отвод загрязненного воздуха из помещения, так и его рециркуляция после соответствующей очистки.

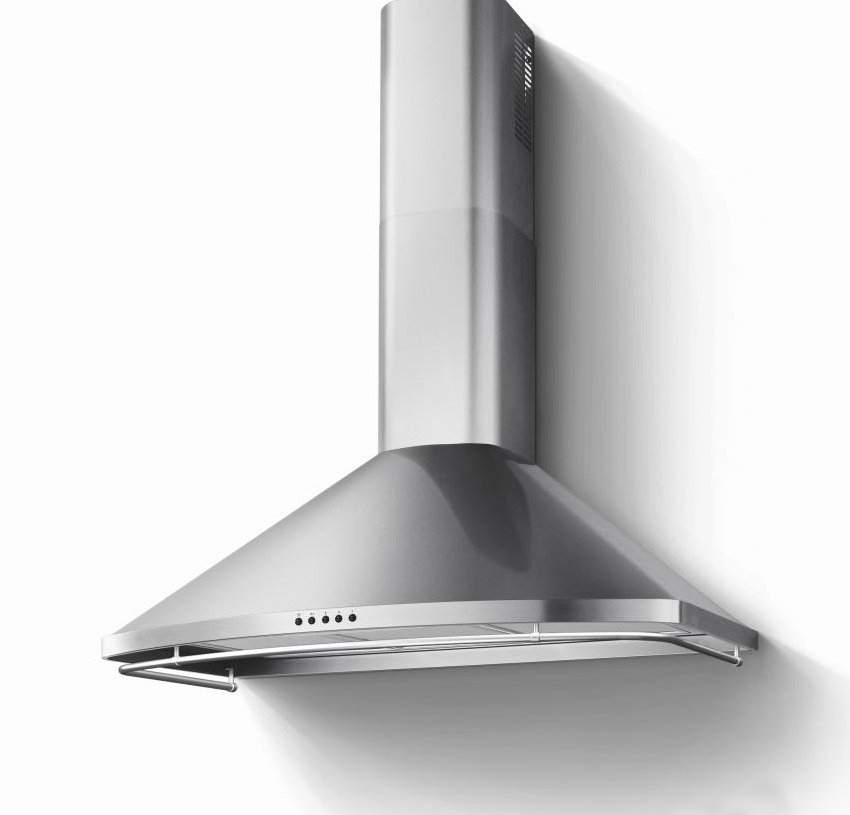

Купольные

Загрязненный воздух после попадания в купол такой вытяжки по системе трубопроводов выбрасывается вентиляторами наружу.

Особенности вытяжных устройств купольного типа:

  • Система требует минимума обслуживания, но во время ее работы необходим приток в помещение свежего воздуха извне.
  • Если на кухне установлены современные стеклопакеты, не пропускающие воздух, то на время работы вытяжки может потребоваться открывать окно.
  • К недостаткам данной системы можно также отнести довольно значительные габариты, сложную установку.
  • Такие вытяжки рекомендуется использовать в просторных помещениях.
  • Комплекс коробов и гофрированных соединений должен иметь минимум изгибов, затрудняющих движение воздуха.

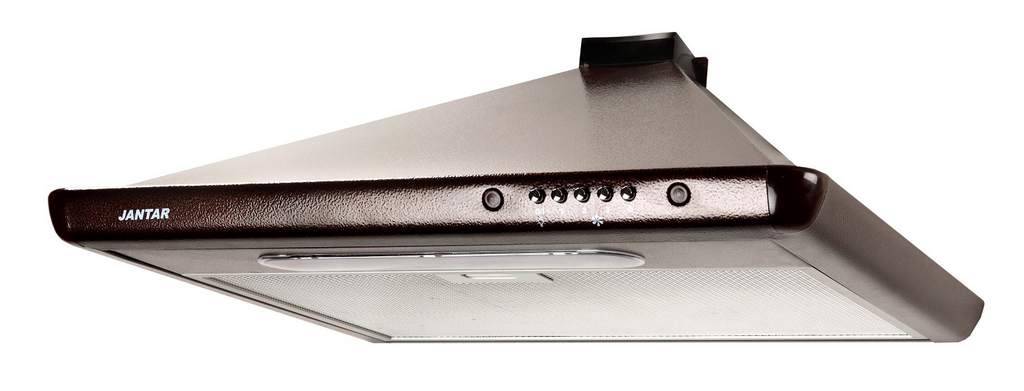

Плоские

Такие вытяжки более компактны, и установить их несложно. В отличие от купольных, они не требуют присоединения к вентиляционным каналам, так как работают по принципу рециркуляции воздуха.

Особенности плоских вытяжек:

  • Не занимают много места на кухне.
  • Требуют регулярного обслуживания: угольные фильтры, отвечающие за нейтрализацию запахов, придется менять каждые 3–6 месяцев в зависимости от интенсивности готовки.
  • Копоть и жир улавливают сменные акриловые или несъемные металлические фильтры. Первые тоже придется регулярно менять, а вторые промывать с помощью моющих средств.

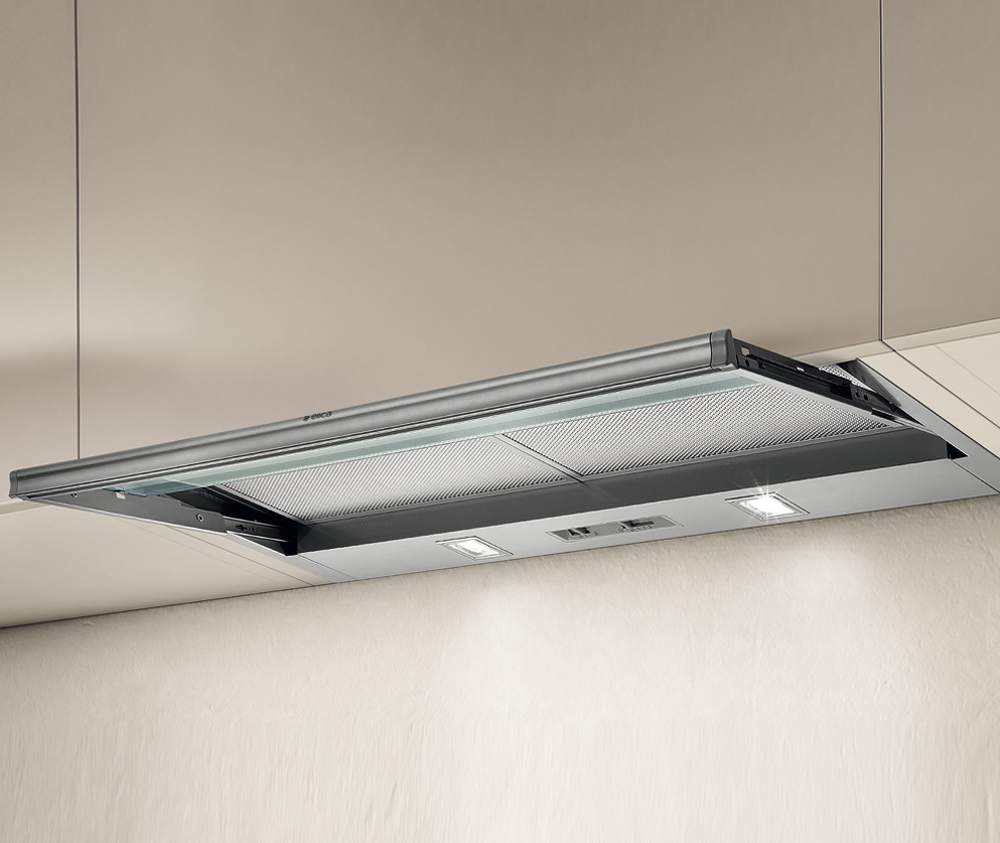

Встраиваемые

Модели встраиваемого типа лучше покупать еще на стадии планирования общего интерьера кухни. Под них придется подбирать или специально заказывать мебель, в которую будет помещена большая часть вытяжки.

Особенности встраиваемых вытяжек:

  • По своему устройству они очень похожи на купольные, но, как правило, отличаются большей мощностью и меньшим уровнем производимого шума.
  • Большая часть их конструкции будет спрятана внутри мебели, поэтому не придется ломать голову над тем, как гармонично вписать такую вытяжку в общую композицию кухни.

В большинстве домов вентканалы могут обеспечить беспрепятственное прохождение не более 180 м3 за час. Поэтому предпочтительней использовать вытяжки, работающие по принципу рециркуляции воздуха, или устройства смешанного типа. Их более высокая стоимость компенсируется независимостью от пропускной способности вентиляции квартиры. Также не надо будет решать проблему поступления свежего воздуха в помещение.

Какие бывают виды кухонных вытяжек?

Прежде чем переходить к расчету необходимой мощности вытяжки, следует определиться с ее видом. Существует несколько разновидностей этих бытовых приборов. Разница между ними не только в конструкции, но и в принципе работы. Это может быть как отвод загрязненного воздуха из помещения, так и его рециркуляция после соответствующей очистки.

Купольные

Загрязненный воздух после попадания в купол такой вытяжки по системе трубопроводов выбрасывается вентиляторами наружу.

Особенности вытяжных устройств купольного типа:

  • Система требует минимума обслуживания, но во время ее работы необходим приток в помещение свежего воздуха извне.
  • Если на кухне установлены современные стеклопакеты, не пропускающие воздух, то на время работы вытяжки может потребоваться открывать окно.
  • К недостаткам данной системы можно также отнести довольно значительные габариты, сложную установку.
  • Такие вытяжки рекомендуется использовать в просторных помещениях.
  • Комплекс коробов и гофрированных соединений должен иметь минимум изгибов, затрудняющих движение воздуха.

Плоские

Такие вытяжки более компактны, и установить их несложно. В отличие от купольных, они не требуют присоединения к вентиляционным каналам, так как работают по принципу рециркуляции воздуха.

Особенности плоских вытяжек:

  • Не занимают много места на кухне.
  • Требуют регулярного обслуживания: угольные фильтры, отвечающие за нейтрализацию запахов, придется менять каждые 3–6 месяцев в зависимости от интенсивности готовки.
  • Копоть и жир улавливают сменные акриловые или несъемные металлические фильтры. Первые тоже придется регулярно менять, а вторые промывать с помощью моющих средств.

Встраиваемые

Модели встраиваемого типа лучше покупать еще на стадии планирования общего интерьера кухни. Под них придется подбирать или специально заказывать мебель, в которую будет помещена большая часть вытяжки.

Особенности встраиваемых вытяжек:

  • По своему устройству они очень похожи на купольные, но, как правило, отличаются большей мощностью и меньшим уровнем производимого шума.
  • Большая часть их конструкции будет спрятана внутри мебели, поэтому не придется ломать голову над тем, как гармонично вписать такую вытяжку в общую композицию кухни.

В большинстве домов вентканалы могут обеспечить беспрепятственное прохождение не более 180 м3 за час. Поэтому предпочтительней использовать вытяжки, работающие по принципу рециркуляции воздуха, или устройства смешанного типа. Их более высокая стоимость компенсируется независимостью от пропускной способности вентиляции квартиры. Также не надо будет решать проблему поступления свежего воздуха в помещение.

Последствия плохой вентиляции

При неправильной организации системы притока свежего воздуха в помещениях будет ощущаться нехватка кислорода и повышенная влажность. Ошибки в конструировании вытяжки чреваты появлением копоти на стенах кухни, запотеванием окон и появлением грибка на поверхности стен.

Запотевание окон при недостаточной вытяжке

При этом нужно учитывать, что для монтажа системы вентиляции могут использоваться трубы круглого или квадратного сечения. При удалении воздуха без применения специальных устройств целесообразно устанавливать круглые воздуховоды, так как они прочнее, герметичнее и отличаются хорошими аэродинамическими характеристиками. Квадратные трубы лучше использовать для принудительной вентиляции.

Виды вытяжек для кухни и требования нормативов ↑

При готовке на плите неизбежно образуются испарения, копоть, приятные и не очень запахи. От всего этого кухонное помещение необходимо избавлять незамедлительно, иначе о комфортном микроклимате и чистоте на кухне можно будет забыть. Придется тратить немалые силы на отмывание варочной поверхности и стен вокруг от налета жира, а также постоянно держать окна открытыми для проветривания.

Кухонная вытяжка должна быть красивой, производительной и размерами превышать площадь варочной поверхности

Для пекарен и цехов по приготовлению еды вытяжка является обязательным требованием. В коттедже или квартире ее установка оставлена на усмотрение хозяев. По строительным нормам жилые дома оснащаются естественной или принудительной вентиляцией. Однако даже для небольшой кухни этой системы воздухообмена зачастую бывает недостаточно.

Бытовые вытяжки для кухни состоят из:

  • корпуса;
  • электродвигателя;
  • вентилятора;
  • очищающих воздух фильтров;
  • элементов подсветки.

Они могут работать в режиме вытягивания и рециркуляции. В первом случае комнатный воздух высасывается из помещения, замещаясь новым из вентиляционной системы. А во втором он прокачивается через внутренние угольные фильтры и возвращается в комнату обратно уже очищенным.

Для сугубо вытяжной техники необходимо обустраивать отвод в вентиляционный канал, что не всегда выглядит эстетично. Плюс, для ее эффективной работы требуется непрерывный приток свежего воздуха извне. Оборудование с рециркуляцией проще монтировать, но его угольные фильтры придется менять минимум раз в год.

Разнообразие конструкций вытяжной техники для кухонных плит

Стоит четко понимать, что, независимо от модели и мощности, вытяжка для кухни предназначена для очищения и отведения загрязненного воздуха исключительно от поверхности плиты

Пространство под потолком ей недоступно, поэтому так важно подбирать вентиляционную технику по размерам варочной панели

Производительность вытяжки рассчитывается в кубометрах/час – это объем воздуха, который она способна прокачать через себя. Мощность измеряется в киловаттах, отражающих количество потребляемой при работе электроэнергии. Нельзя путать две эти величины.

По СНиПам при работе вентиляционное оборудование, к которому относится и вытяжка, должно за час полностью обновить воздух в помещении несколько раз. Для кухонь в жилых домах эта величина определена в 10–15. Зависит она от вида плиты, режима работы вентилятора и иных факторов. Для упрощения расчетов принято коэффициент этот принимать как 12.

О классической формуле расчета мощности вытяжки

Показатели мощности вытяжки напрямую зависят от ее производительности. Чем больше она способна прокачать воздуха, тем мощнее в ней стоит вентилятор, которому для работы нужен электродвигатель.

Для подключенной к вентканалам техники, работающей только в вытяжном режиме, производительность рассчитывать следует на основе сечения воздуховодов. Сделать это без инженерных познаний и проекта жилища практически невозможно. А расчет мощности вытяжки по площади подходит исключительно для рециркуляционных моделей. В отличие от первого варианта на их производительности размер вентиляционных каналов не сказывается.

Классический расчет производительности кухонной вытяжки – умножение квадратуры кухни, ее высоты и коэффициента 12. Однако полученная цифра очень условна. Она не учитывает множество факторов.

Эта формула позволяет рассчитать параметры для идеальных условий:

  • готовки на электроплитке;
  • кухонной комнаты с закрытыми дверьми и окнами;
  • прямоугольной кухни без обилия декоративных изысков.

Если для приготовления еды используется газовая плита, то коэффициент 12 следует без раздумий менять на 20. В этом случае помимо испарений вытяжка должна будет удалять из кухни и продукты горения газа. Плюс при любых раскладах стоит добавить 15–20% про запас.

Еще 25–30% мощности необходимо добавить на угольный фильтр. Он создает дополнительное сопротивление для прохождения воздушного потока.

Если дверь на кухню постоянно открыта или вместо нее арка, то рассчитывать параметры вытяжной техники следует исходя из общей квадратуры прилегающего помещения. То же касается коридоров, а также совмещенных гостиных или залов. Отсутствие преград увеличивает объем обрабатываемого воздуха, так как он постоянно циркулирует между кухней и смежными комнатами.

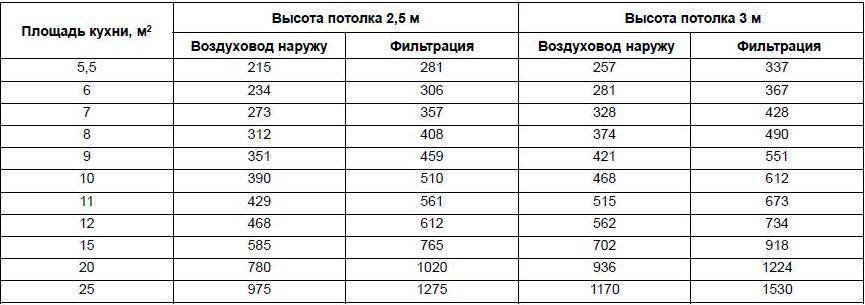

Ориентировочные показатели необходимой производительности вытяжки в кухне

В большинстве частных и многоквартирных домов вентиляционные каналы в разрезе не превышают 125 мм, что позволяет через них прокачать порядка 400 м3/ч воздуха. Если установить в кухне вытяжку большей производительности, то толку от нее будет мало. К тому же воздуховоды часто имеют внутри неровности, сужения и повороты, что еще больше снижает их пропускные возможности.

Если следовать упрощенному расчету, то для небольшой по площади кухни достаточно будет маломощной вытяжки. Однако формулы формулами, а здравый смысл никогда не помешает. Маленькую комнату запахи от плиты заполняют быстрее, и концентрация их в этом случае получается на порядок выше, нежели в просторной кухне. Для совсем небольшого помещения, где готовится пища, необходимо подбирать технику мощнее расчетных показателей.

Формула по классике: длина кухни × ширину кухни × высоту потолка × 10-12 (коэф.) = нужная производительность вытяжки.

Важные коррективы

  1. Тем самым, не оставляя запас мощности для ситуаций экстренных – вытяжка работает постоянно в максимально шумном режиме.
  1. Для электрических моделей варочных поверхностей коэффициент может составлять 15, для газовых – 20 (ведь кроме испарений от готовки, имеются результаты горения потоков газа). Так вот, для кухни 4 х3 метра при высоте потолка 2.7 метра — расчет мощности кухонной вытяжки составит следующие показатели производительности: 486 м3 ч. и 648 м3 ч. соответственно – для электро и газовой плиты. Мы рекомендуем для комфортного пользования вытяжкой на средних оборотах с наличием запаса производительности – от 600-800 м3 в час.

В общем, этих знаний вполне достаточно для того, чтобы правильно подобрать нужную по параметрам вытяжку. Применить формулу каждый сможет, скажем так, «своими руками».

Предлагаем ознакомиться Инструкция по применению посудомоечной машины bosch

Интересные моменты

Однако полезным будет развеять некоторые мифы, так или иначе сложившиеся как у продавцов вытяжек для кухонь, так и у покупателей:

Есть мнение, что для малогабаритной кухни в 6-8 м2 вполне достаточно примитивной, самой обычной вытяжки. Если основываться параметрами, это действительно так и есть, но, опираясь на логику мы видим следующее: в маленьком помещении запахи распространяются значительно быстрее, а также более высока концентрация продуктов горения. Известно, что количество этих выделений не зависит от размеров помещения.

Бытует заблуждение, что кухонная вытяжка призвана обеспечить полнейшую вентиляцию да еще и при любых условиях. Однако это не совсем соответствует действительности – эффективность работы вытяжки зависит напрямую от вида монтажа и от организации воздушного притока.
