Пусковое реле для холодильника: устройство, как правильно проверить и починить

Как снять пусковое реле

Важная деталь холодильника ломается не часто, но для ее замены или ремонта нужны определенные знания, набор инструментов, защитные средства. Конструкция пускового реле простая, поэтому пару сборок, разборок механизма позволят приобрести достаточный навык, понимание происходящего, опыт.

Чтобы снять пусковое реле, надо следовать схеме:

  • отключить холодильник от электрической сети, подождать обесточивания;
  • открутить крепежные элементы, фиксирующие защитную крышку, убрать ее в сторону;
  • отсоединить контакты путем откручивания, при спаивании с металлическими частями поддернуть плоской отверткой;
  • удалить удерживающие реле винты защелки;
  • снять пусковой механизм.

Устройство холодильника

Классический холодильник (без системы No Frost) работает следующим образом:

Схема принципиальная холодильника 1. Мотор-компрессор 2. Защитно-пусковое реле 3. Терморегулятор 4. Внутренняя лампа освещения холодильника 5. Испаритель 6. Фильтр-осушитель 7. Конденсатор 8. Капилляр 9. Включатель лампы

Мотор – компрессор (1), засасывает газообразный фреон из испарителя, сжимает его, и через фильтр (6) выталкивает в конденсатор (7). В конденсаторе нагретый в результате сжатия фреон остывает до комнатной температуры и окончательно переходит в жидкое состояние. Жидкий фреон, находящийся под давлением, через отверстие капилляра (8) попадает во внутреннюю полость испарителя (5), переходит в газообразное состояние, в результате чего, отнимает тепло от стенок испарителя, а испаритель, в свою очередь, охлаждает внутреннее пространство холодильника. Этот процесс повторяется до достижения заданной терморегулятором (3) температуры стенок испарителя. При достижении необходимой температуры терморегулятор размыкает электрическую цепь и компрессор останавливается. Через некоторое время, температура в холодильнике (за счет воздействия внешних факторов) начинает повышаться, контакты терморегулятора замыкаются, с помощью защитно-пускового реле (2) запускается электродвигатель мотор -компрессора и весь цикл повторяется сначала (см. пункт 1)

Теперь, когда мы ознакомились с устройством холодильника, предлагаем следующую последовательность действий:

Попытаться определить неисправность. подавляющем большинстве случаев это несложно следуя инструкции по диагностике неисправностей.

Если возможно, отремонтировать самостоятельно Человек знакомый устройством холодильника и обладающий минимальным набором инструментов в состоянии устранить большинство неисправностей не связанные с разгерметизацией системы.

Если самостоятельный ремонт невозможен – выбрать фирму, определиться со стоимостью ремонта и вызвать мастера.

По окончании ремонта придерживаться рекомендаций по эксплуатации холодильника.

Проверка компрессора на исправность: особенности процесса

Если вы точно не знаете, исправен компрессор или нет, то после того, как он снят, необходимо проверить его работоспособность. Только после этого будет возможным его применение для других целей. Первое, что потребуется сделать, – это подключить деталь к электрической сети.

Признаками работы компрессора является следующее. Будет слышен звук в виде шипения. Он свидетельствует о том, что происходит процесс, заключающийся в засасывании воздуха в одну трубку и выходе через другую.

Важно во время демонтажа компрессора сохранить в нем масло целым и невредимым. Для этого перерезается кабель, который идет от датчика температуры. После этого проводится измерение показателей сопротивления, определяется месторасположение контактов, которые замкнуты

Это все потребуется и далее. Они являются пригодными для использования. Также стоит сохранить электросхему бытовой техники. Ее пример показан на фото, приведенном ниже

После этого проводится измерение показателей сопротивления, определяется месторасположение контактов, которые замкнуты. Это все потребуется и далее. Они являются пригодными для использования. Также стоит сохранить электросхему бытовой техники. Ее пример показан на фото, приведенном ниже.

Неисправность автоматики и электроснабжения

  • Наиболее распространенная проблема – поломка пускозащитного реле.
    При этом холодильник может просто не реагировать на подачу тока, а может производить характерный «электрический» гул в течении нескольких секунд, после чего ток будет отключен тепловой защитой. Если быть внимательным, то замена реле может быть произведена самостоятельно. Вам нужно запомнить (зарисовать) расположение проводов, снять его (небольшая пластиковая коробочка около компрессора или на нем самом), пойти в магазин холодильного оборудования и попросить такое же. После чего установить его в обратном порядке. Помните, что неправильное подключение реле может вывести компрессор из строя, поэтому будьте предельно внимательны.
  • Другая причина встречается реже, но все же имеет место быть. Это неисправность термостата.
    Из-за ошибочных показаний датчика он может решить, что в холодильнике уже достаточно низкая температура и не будет замыкать цепь компрессора. Диагностика тут проста: снимите термостат (небольшой пластиковый корпус внутри холодильника, на котором расположен регулятор температуры), запомнив расположение проводов. У старых холодильников к нему обычно подключаются 2 провода, которые и являются цепью компрессора. В новых моделях там может быть множество других, но нас интересуют именно эти 2. Замкните их напрямую, минуя термостат. Если компрессор запустился – смело идите в магазин и покупайте замену.
  • Современные холодильники все больше отдают под управление цифровой автоматики. Множество датчиков, контроллеров и сложные схемы позволяют полностью контролировать процесс работы, предупреждая о любых ошибках, делая ее экономной и бесшумной. Но, усложнение любой схемы ведет к неизбежному усложнению её ремонта. Если вы подозреваете, что проблема в контроллерах
    – обратитесь к специалисту по автоматике.

Выявление неисправностей и их устранение

Существуют два способа определения того, что поломалось именно реле:

  • Снять с пускового механизма клеммы, подключить их напрямую к электромотору. Если двигатель стабильно работает, отключается стабильно через 10-20 минут.
  • Подключение рабочего реле. Если с ним холодильник стабильно запускает, останавливает двигатель, то проблема в пусковом механизме.

Механизмы, имеющие подвижные детали, контактные группы, нагревательные элементы, характеризуются стандартным набором поломок:

Заклинивание контактной группы

Характерные сигналы неисправности подобного типа:

  • электрический мотор при подключении тока не включается совсем;
  • двигатель работает 10 минут, отключается;
  • безостановочная работа мотора.

Через несколько секунд после подачи электричества срабатывает тепловая защита, пусковое реле отключает подачу тока. Исправление поломки осуществляется восстановлением подвижности штока. Причинами поломки также становится износ детали, механическое повреждение механизма в целом или его частей.

Подгорание, окисление контактов

Такой вид неисправности обнаруживается путем отсоединения контактов реле, подключения электродвигателя напрямую. Стабильная работа последнего свидетельствует о его исправности.

Проверить состояние пускового реле можно тестером – между контактами показатель равен нулю, показывает отсутствие поломок. Превышение значения свидетельствует о потребности заменить устройство. Предварительно можно попробовать зачистить контакты наждачной бумагой, выровнять пятачки.

Перегорание нагревательного элемента

Если компрессор не включается, то причиной может быть разорванная цепь. Попытки самостоятельного исправления поломки приведут к неудаче, требуется полная замена пускового механизма.

Выход из строя биометрической пластины, утрата ею главных свойств

Неисправность сопровождается размыканием контактной группы при достижении спиралью определенной температуры. Кратковременное включение, отключение компрессора свидетельствуют о поломке биометрической пластины. Исправить можно исключительно заменой реле.

Прозвон контактов

Неисправности пускового механизма выявляются мультиметром путем прозванивания трех участков:

  • проверить измерительным прибором вход, выход на рабочую обмотку на наличие обрыва, окисление размыкаемых контактов, возврат защитного механизма в исходное положение;
  • обрыв нулевого участка вследствие механического воздействия на цепь;
  • проверить мультиметром вход, выход на пусковую обмотку на наличие разрыва токопроводящего провода, отсутствия контакта, размыкание цепи.

Проверка включенного, выключенного позистора

Проверять деталь следует в горячем и холодном состоянии. 2-3 минуты достаточно для полного остывания позистора. В таком состоянии его надо прощупать мильтиметром. Отсутствие показателей или высокое значение свидетельствуют о неисправности элемента. В горячем состоянии позистор показывает определенные данные, которые зависят от разновидности детали.

Устройство компрессора холодильника

Фундаментальное физическое правило действует и в быту: тепло передается от тела с большей температурой к менее нагретому. Чтобы происходил обратный процесс, и в бытовом приборе создавался холод, нужно приложить внешнюю энергию в форме механической работы.

Именно по такой схеме действуют холодильные системы. Электричество приводит в действие специальное устройство, которое создает давление и сжимает газообразный хладагент, чтобы перевести его в жидкое состояние. Такой деталью является компрессор, который часто называют «сердцем холодильника». Ведь если он перестает нормально работать, процесс генерации холода невозможен. Помимо компрессионных, известны иные разновидности установок (абсорбционные, термоэлектрические), но в бытовых решениях для дома их не найти.

По конструкции компрессоры чаще всего представляют собой электродвигатель, приводящий в действие одноцилиндровый поршневой насос с клапанным механизмом. Реже встречаются установки линейного типа, где нет вращающихся деталей, а поршень насоса вибрирует от возвратно-поступательных движений сердечника электромагнитной катушки. Однако эти устройства не так распространены, их практически нет на старых моделях холодильников.

Инверторные компрессоры считаются наиболее передовым типом техники, имея ряд заметных преимуществ перед прежними моделями. Их выпускают сегодня ведущие компании отрасли:

  • LG;
  • Liebherr;
  • «Бош»;
  • «Индезит».

Однако оборотной стороной оказывается их избыточная сложность, не позволяющая делать диагностику и ремонт системы в домашних условиях своими руками.

Когда сломался холодильник с инверторным компрессором, не стоит пытаться что-то делать с ним самостоятельно, обращайтесь к квалифицированным мастерам в сервис. Если же установка обычного типа с прямым питанием от 220В, есть шанс запустить заклинивший компрессор холодильника, не прибегая к посторонней помощи. Традиционно более пригодна к самодеятельному ремонту техника отечественных марок («Атлант», «Свияга»).

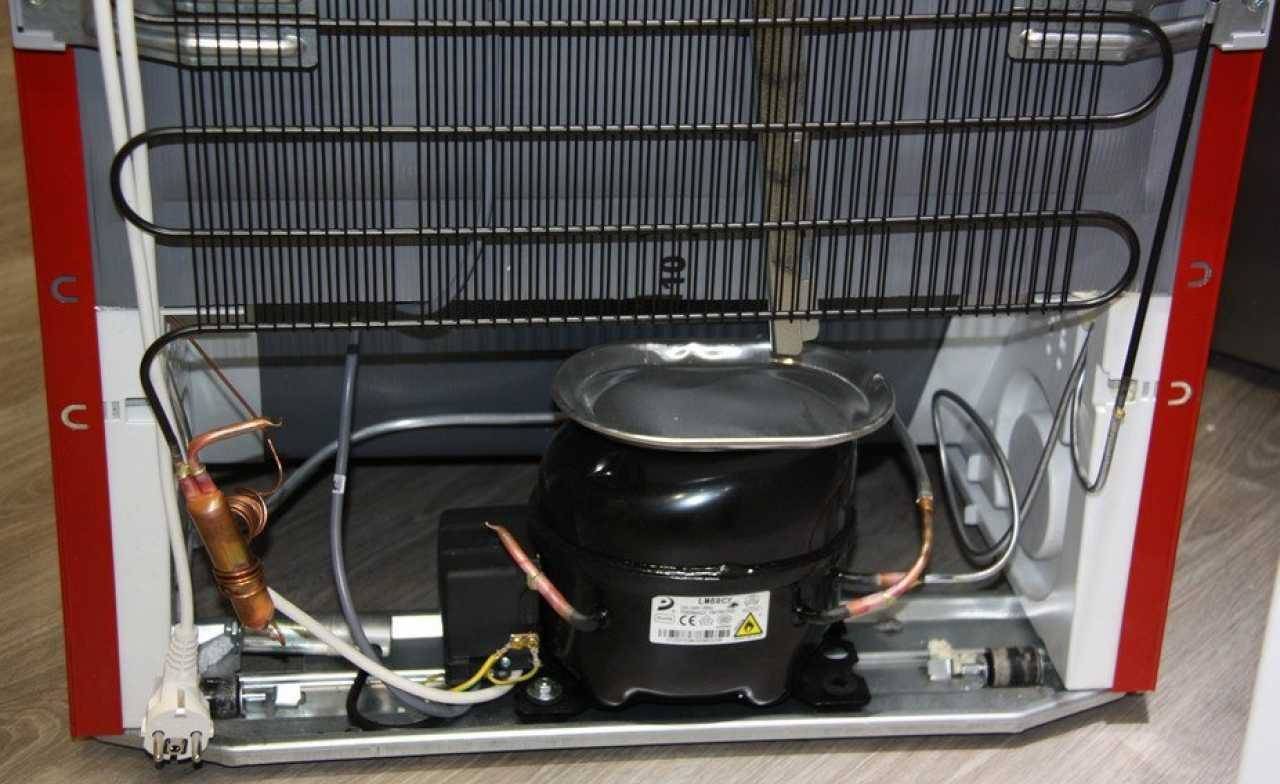

Где находится компрессор

Двигатель компрессора вместе с поршневым насосом, клапанным механизмом и ресиверами для фреона принято устанавливать на демпфирующих пружинах внутри герметично заваренного металлического кожуха. Эта деталь обычно красится в черный цвет для лучшей теплоотдачи и выглядит как округлый бак с выходящими из него трубками. Размещают его в задней стенке холодильника на металлической раме неподалеку от конденсатора (рассеивающего избыток тепла змеевика из трубок).

Давление внутри запаянного корпуса компрессора при нормальной работе – 10 атмосфер. Электропитание к мотору подается через контакты на наружной стенке бака.

Проверка компрессора на работоспособность

Результат штатной работы компрессора – создание необходимого давления хладагента в системе трубок. Для разных моделей этот показатель варьируется, но принципиально считают, что при выходном давлении меньше 4 атмосфер устройство для эксплуатации непригодно.

Если же целью ремонта будет попытка восстановить нормальную работу холодильника, оценивать состояние компрессора придется по косвенным приметам (шум, вибрация). По отзывам мастеров, две наиболее частые поломки:

  • неисправность электрооборудования, в том числе отказ пускозащитного реле;
  • заклинивание механической части компрессора (ротора его двигателя либо поршня в цилиндре насоса).

Систему проверяют отдельно на каждую из указанных проблем, чтобы понять, какая именно деталь требует ремонта или замены. Для этого понадобится напрямую запустить компрессор холодильника без реле.

Принцип действия пускозащитного реле

Пусковую катушку нужно отключить, когда обороты набраны. В момент старта обмотки потребляют большой ток, эффект позволяет отследить момент перекоммутации. Пусковое реле холодильника выполняет защитные функции (не всегда). Опцию реализует разогрев чувствительного элемента электрическим током. Порог превышен — цепь разрывается, невзирая, достигнут нужный режим холодильника согласно показаниям термостата или нет. Придумано две схемы работы пускового реле (одновременно может быть защитным):

«Таблетки» работают на основе материала, расширяемого нагревом. Изначально рабочий элемент холодный, пусковая обмотка потребляет ток, обеспечивая плавный пуск асинхронного двигателя. Постепенно температура таблетки поднимается, вызывая размыкание контакта, включенной остается рабочая катушка. Полагаем, для поддержания режима внутри реле установлен механизм предотвращения охлаждения таблетки. Дроссель рабочей обмотки, греющий элемент. Если таблеточное реле ломается, часто внутри можно услышать шорох рассыпавшегося порошка, изменяя положение корпуса прибора. Индукционные реле основаны на действии электромагнитов. При запуске ток большой и за счет этого сердечник прижимает контакты пусковой катушки. Со временем потребление двигателя падает

В результате сила тока уже не уравновесит пружину, контакты пусковой катушки размыкаются Обратите внимание: важно сориентировать реле в пространстве правильно. Часто сердечник падает, увлекаемый действием силы тяготения Зато и тестировать такие элементы гораздо проще: повертите из стороны в сторону, чтобы контакты пускового реле изменяли сопротивление от нуля до бесконечности

https://www.youtube.com/watch?v=mprIb5f_qwI

Принцип работы пускового реле

Несмотря на большое количество запатентованных продуктов от различных производителей, схемы работы холодильников и принципы действия пусковых реле практически одинаковы. Разобравшись в принципе их действия можно самостоятельно отыскать и устранить неисправность.

Схема устройства и подключение к компрессору

Электрическая схема реле имеет два входа от источника питания и три выхода на компрессор. Один вход (условно – ноль) проходит напрямую.

Другой вход (условно – фаза) внутри устройства расщепляется на два:

  • первый проходит напрямую на рабочую обмотку;
  • второй проходит через разъединяющиеся контакты на пусковую обмотку.

Если реле не имеет посадочного места, то при подключении к компрессору необходимо не ошибиться с порядком соединения контактов. Распространенные в Интернете способы определения типов обмотки с помощью измерения сопротивления не верны в общем случае, так как у некоторых двигателей сопротивление пусковой и рабочей обмотки одинаковы.

Электрическая схема пускозащитного реле может иметь незначительные модификации в зависимости от производителя. На рисунке приведена схема подключения этого устройства в холодильнике Орск

Поэтому необходимо найти документацию или разобрать компрессор холодильника для понимания расположения проходных контактов.

Также это можно сделать при наличии символьных идентификаторов возле выходов:

  • “S” – пусковая обмотка;
  • “R” – рабочая обмотка;
  • “C” – общий выход.

Реле отличаются способом крепления на раме холодильники или на компрессоре. Также они имеют свои токовые характеристики, поэтому при замене необходимо подобрать полностью идентичное устройство, а лучше – той же модели.

Замыкание контактов посредством индукционной катушки

Электромагнитное пусковое реле работает по принципу замыкания контакта для пропуска тока через пусковую обмотку. Основной действующий элемент устройства – соленоидная катушка, последовательно включенная в цепь с основной обмоткой двигателя.

В момент запуска компрессора, при статичном роторе, по соленоиду проходит большой стартовый ток. В результате этого создается магнитное поле, которое перемещает сердечник (якорь) с установленной на нем токопроводящей планкой, замыкающей контакт пусковой обмотки. Начинается разгон ротора.

При увеличении числа оборотов ротора, величина проходящего через катушку тока снижается, вследствие чего напряжение магнитного поля уменьшается. Под действием компенсирующей пружины или силы тяжести сердечник возвращается на исходное место и контакт размыкается.

На крышке реле с индукционной катушкой есть стрелка “верх”, которая указывает правильное положение устройства в пространстве. Если его разместить по-другому, то не произойдет размыкание контактов под действием силы тяжести

Мотор компрессора продолжает работать в режиме поддержания вращения ротора, пропуская ток через рабочую обмотку. Следующий раз реле сработает только после остановки ротора.

Регулирование подачи тока позистором

Выпускаемые для современных холодильников реле часто используют позистор – разновидность теплового резистора. Для этого устройства существует температурный диапазон, ниже которого оно пропускает ток с незначительным сопротивлением, а выше – сопротивление резко увеличивается и происходит размыкание цепи.

В пусковом реле позистор интегрирован в цепь, ведущую к стартовой обмотке. При комнатной температуре сопротивление этого элемента незначительное, поэтому при начале работы компрессора ток проходит беспрепятственно.

По причине наличия сопротивления позистор постепенно нагревается и по достижению определенной температуры происходит размыкание цепи. Остывает он только после прекращения подачи тока на компрессор и снова срабатывает на пропуск при повторном включении двигателя.

Позистор имеет форму низкого цилиндра, поэтому профессиональные электрики его часто называют “таблеткой”

Надежный способ диагностики

Когда пусковик перестает работать, останавливается и холодильник. Симптомы повреждения могут быть следующими:

  • двигатель работает постоянно, не прерываясь (холодильник не выключается сам);
  • на стенках появляется большое количество «снежной шубы», устройство морозит слишком сильно (из-за повышенной и безостановочной циркуляции);

Снежная шуба – верный признак неисправности

  • наоборот – внутри холодильной камеры слишком тепло;
  • холодильник не включается сразу после отключения (не поддается «перезагрузке»).

Следует полностью отключить холодильник от сети, разморозить его. Все содержимое следует вынуть наружу, холодильник должен быть полностью пуст. Холодильник следует после этого включить и переключить регулятор температуру на самый максимум (минимум температуры). Внутри камеры, в камере следует оставить термометр (желательно, электронный). Если реле работает корректно, то в нужный момент термометр зафиксирует нужный уровень температуры и холодильник выключится. Если после достижения указанной температуры, мотор продолжает трудится (а значит, и охлаждать), то пусковое устройство следует заменить.

Комплектация блока автоматики компрессора

Конструкция реле представляет из себя малогабаритный блок, оснащенный приемными патрубками, воспринимающим элементом (пружина) и мембраной.

К обязательным подузлам относят – разгрузочный клапан и механический переключатель.

Воспринимающий узел прессостата составлен из пружинного механизма, изменение силы сжатия которого осуществляется винтом.

Согласно заводским стандартизированным настройкам коэффициент упругости устанавливается на давление в пневмоцепи 4-6 ат, о чем сообщается в инструкции к прибору.

Недорогие модели эжекторов не всегда оснащены релейной автоматикой поскольку подобные приборы монтируются на ресивере. Тем не менее при длительном режиме работы для устранения проблемы перегрева элементов двигателя есть смысл устанавливать телепрессостат

Степень жесткости и гибкости элементов пружины подчинены температурным показателям окружения, поэтому абсолютно все модели промышленных устройств спроектированы для устойчивого функционирования в среде от -5 до +80 ºC.

Мембрана резервуара подсоединена к выключателю реле. В процессе передвижения она осуществляет включение и отключение прессостата.

Узел разгрузки подключен к воздухоподводящей магистрали, что позволяет выпустить в атмосферу из поршневого отсека лишнее давление. При этом происходит разгрузка подвижных частей компрессора от излишнего усилия

Разгрузочный элемент расположен между обратным клапаном эжектора и блоком компрессии. Если привод мотора прекращает работу, активизируется отдел разгрузки, посредством которого стравливается лишнее давление (до 2 атм) из поршневого отсека.

При дальнейшем старте или ускорении электромотора создается натиск, закрывающий клапан. Таким образом предотвращается перегруженность привода и упрощается запуск прибора в выключенном режиме.

Есть система разгрузки с временным интервалом включения. Механизм остается в открытом положении при старте мотора в течение заданного промежутка. Этого диапазона хватает для достижения двигателем максимального крутящего момента.

Механический выключатель требуется для старта и остановки автоматических опций системы. Как правило, в нем две позиции: «вкл.» и «выкл.».

Первый режим включает привод и компрессор действует по заложенному автоматическому принципу. Второй – предотвращает случайный запуск мотора, даже когда давление в пневмосистеме на низком уровне.

Запорная арматура позволяет избежать аварийных ситуаций при выходе из строя элементов схемы управления, например, поломки поршневого узла или внезапной остановки мотора

Безопасность в промышленных конструкциях должна находиться на высоком уровне. Для этих целей компрессорный регулятор оснащают предохранительным клапаном. Таким образом обеспечивается защита системы при некорректном действии реле.

При нештатных ситуациях, когда уровень давления выше допустимой нормы, а телепрессостат не срабатывает, включается в работу предохранительный узел и выполняет сброс воздуха.

Опционально в качестве дополнительного защитного оборудования в обзорном устройстве может использоваться и тепловое реле. С его помощью выполняется мониторинг силы подающего тока для своевременного отключения от сети при возрастающих параметрах.

Во избежание выгорания обмоток двигателя приводится в действие выключение питания. Установка номинальных значений осуществляется посредством специального регулирующего устройства.

Принцип работы пусковых реле

Существует четыре типа реле, среди них:

Токовое

Как и где его можно подключить? Его применяют для двигателей, мощность которых не превышает 370 Вт. Взаимодействие обеспечивается благодаря последовательной связи катушки реле и рабочей обмотки двигателя. Из-за этого проволока, находящаяся в катушке, характеризуется определенным размером сечения.

При установке следует учитывать, что контакты у данного пускового реле компрессора должны быть разомкнуты, а их функционирование с якорем происходит под действием силы тяжести. Замыкание электрической цепи от регулятора к двигателю вызывает возникновение максимально возможной силы тока в катушке реле. Из-за этого происходит сдвиг фаз и запуск двигателя. В данной ситуации требуется защита двигателя от перенапряжения.

Реле пускозащитное РКТ схема — принцип работы

Полупроводниковое

От всех остальных он отличается наличием керамическим элементом, обладающего способами саморегуляции и проводимости. Чтобы подключить холодильник нужно пустить компрессор. Это вызывает повышение сопротивления керамической детали, в результате чего в пусковой обмотке происходит снижение силы тока до минимума (уровень миллиампер). Время запуска реле — 0.35 с. Данный тип пускового элемента используют в агрегатах, мощность которых не превышает 300 Вт.

Тепловое

Вариант токового пускового реле компрессора, не требующий наличия электромагнитной катушки. Источником становится тепло, которое вырабатывается электричеством. Для его сохранения в конструкции реле присутствует биометаллическая пластина, которая после взаимодействует с контактами (две замкнутые пары).

Пусковое реле

Реле напряжения

Функционирует словно электромагнит и состоит из катушки с проволокой небольшого диаметра, намотанной на сердечник. Контакты пускового реле закрытые, открываются только при непосредственном запуске холодильника в работу. Для внутренних соединений применяют клеммы под номером 125, в роли вспомогательных используют те, что обозначены номерами 4 и 6.

Схемы электрических соединений

Если вы разбираетесь в холодильных агрегатах Стинол, то есть способны отличить компрессор от испарителя или разобрать двигатель своими руками, тогда проблем со сменой пускового реле не будет. В противном случае даже не стоит рисковать, ведь одно неверное движение может стать причиной поломки холодильника, причем подключить и отремонтировать его потом будет практически невозможно.

Где находится и как проверить

У холодильника могут устанавливаться самые различные реле. Находится подобное устройство на самых различных участках системы, все зависит от конструктивных особенностей. При проверке учитывается следующее:

  • Замена реле в холодильнике проводится с учетом того, что устройство находится на проводе без жесткого крепления к раме. При этом защитное устройство располагается в непосредственной близости от компрессора. На работоспособность не оказывает влияние размещение этого элемента.
  • Проверка проводится при применении мультиметра. Показатели указывают на неисправности устройства.

Если провести самостоятельную проверку, то можно выполнить ремонт при незначительных неисправностях. Проверить реле нужно в случае появления сильного шума или других признаков.

Выводы и полезное видео по теме

Инструменты и материалы, что потребуются для замены компрессора, а также все этапы работы доступно изложены в видеосюжете на примере холодильника Атлант:

Заявленный производителями срок службы компрессора составляет 10 лет. Однако и его поломки неизбежны.

В случае неисправности нагнетателя можно заменить сломанный компрессор самостоятельно, предварительно ознакомившись со всеми правилами безопасности и этапами предстоящей работы. Также для этих целей предстоит запастись необходимым оборудованием.

Профессионально занимаетесь ремонтом холодильников и хотите дополнить приведенный выше список причин поломки компрессора? Или поделиться с новичками полезными советами по ремонту? Пишите свои замечания и рекомендации внизу под этой статьей.
