Принцип работы и устройства фотоаппарата — подробная схема из чего состоит техника

Системы стабилизации изображения

Из-за перемещения фотокамеры при фотосъемке или из-за дрожания рук получаются смазанные кадры. С данным явлением борется стабилизатор изображения (имеется не во всех моделях). Он бывает трех видов:

оптическим;
с подвижной матрицей;
электронным (цифровым).

Первый представляет собой вмонтированный в объектив блок линз, который управляется специальными сенсорами. Системы с подвижной матрицей (например, «Anti-shake») предполагают ее фиксацию на двигающейся платформе. Они считаются менее эффективными, чем оптическая стабилизация.

Электронный vr (подавитель вибраций) предполагает преобразование лишь картинки процессором. Цифровой стабилизатор функционирует с любыми объективами.

Устройство цифрового фотоаппарата

Матрица

Основной элемент любой цифровой фото- или видеокамеры — матрица. От матрицы и объектива в наибольшей степени зависит качество получаемого изображения.

Матрица (иногда её называют сенсором) представляет собой полупроводниковую пластину, содержащую большое количество светочувствительных элементов, в подавляющем большинстве случаев сгруппированных в строки и столбцы.

В современных ЦФК наибольшее распространение получили матрицы двух типов: ПЗС (прибор с зарядовой связью, по-английски CCD — Charge-Coupled Device) и КМОП (комплементарный металл-оксид-полупроводник, по-английски CMOS — Complementary-symmetry/Metal-Oxide Semiconductor).

Объектив

Объектив цифровой камеры не претерпел кардинальных изменений по сравнению с объективами обычных фотокамер. Из-за меньших размеров сенсора, объективы цифровых камер (за исключением зеркальных камер, использующих те же объективы) имеют меньшие геометрические размеры.

Благодаря уменьшению относительно 35-мм плёнки размера матрицы, в камерах любительского уровня стало возможным использование оптических схем, ранее присущих только дорогим аппаратам.

Затвор

Цифровые потребительские фотокамеры оснащены электронным эквивалентом затвора, который встроен в матрицу и выполняет работу, аналогичную механическому. В более дорогих камерах вмонтированы два затвора, и механический служит для предотвращения попадания на сенсор света после окончания времени выдержки, что позволяет избежать появления артефактов ореола, частично блюминга и смазывания.

В некоторых цифровых фотоаппаратах при нажатии клавиши затвора наполовину происходит срабатывание систем автоматики. Автофокус и система определения экспозиции фиксируют параметры съёмки и ждут полного нажатия. При полном нажатии клавиши спусковой кнопки

Видоискатели

Видоискатель — элемент фотоаппарата, показывающий границы будущего снимка и в некоторых случаях резкость и параметры съёмки. На бытовых цифровых фотоаппаратах в качестве видоискателя используются ЖК экраны (на зеркальных в режиме LiveView и на компактных камерах) и различные виды электронных и оптических видоискателей.

Карта памяти

Карта памяти — носитель информации, который обеспечивает длительное хранение данных большого объёма, в том числе изображений, получаемых цифровым фотоаппаратом. В ранних моделях цифровых фотоаппаратов использовались и иные носители информации, в том числе миниатюрные жесткие диски, дискеты, записываемые оптические и магнитооптические диски и т. п., вплоть до аудиокассет (в самом первом образце электронной фотокамеры фирмы «Кодак», использовавшей аналоговые способы обработки и сохранения изображений).

Разъёмы и интерфейсы

Внешний интерфейс подключения к компьютеру общего назначения имеется практически во всех цифровых камерах. На сегодня (2011) самым распространённым из них является USB. Также применяются специальные виды разъёмов для подключения к телевизору или принтеру. Появились первые модели фотокамер с беспроводными интерфейсами.

Органы управления

1 Общие элементы конструкции
2 Внешние части и органы управления
3 Внутренние узлы (помимо вышеперечисленных)
4 См. также
5 Сноски
6 Литература

Общие элементы конструкции Править

Плёночный фотоаппарат содержит:

Объектив, (Линза);
Затвор и диафрагма;
Фотоплёнка;
Рычаг перевода плёнки;
Видоискатель;
Дальномер
Спусковая кнопка;
Корпус фотоаппарата светонепроницаемый. (В профессиональных фотокамерах корпус как правило влаго, пылезащитный и противоударный).

Все остальные элементы фотоаппарата не оказывают непосредственного влияния на техническое качество снимка и могут как присутствовать в конструкции, так и отсутствовать. Они определяют удобство и оперативность работы с фотоаппаратом, обеспечивают точность кадрирования (видоискатель), помогают фотографу в определении параметров съёмки (экспонометр, автоматика фокусировки и экспозамера) и упрощают получение снимков в сложных условиях (фотовспышка, стабилизатор изображения и т. п.).

На Рис.1 показан двухобъектианый плёночный фотоаппарат с двумя объективами (Фотоаппарат зеркальный первых выпучков). Один из объективов — объектив видоискателя. Он сопряжен со съёмочным так, что при наводке на резкость по матовому стеклу, съмочный объектив точно фокусирует видимое изображение на плёнку (фокальную поверхность).

Фотоаппарат содержит взаимосвязанные механические, оптические и электронные узлы:

Особенности строения разных моделей

Мы разобрались в устройстве современного фотоаппарата. Несмотря на большое разнообразие моделей, все образцы работают по одному принципу, и при их сборке используются одинаковые составляющие. Однако до появления цифрового оборудования фотографы использовали пленочные модели.

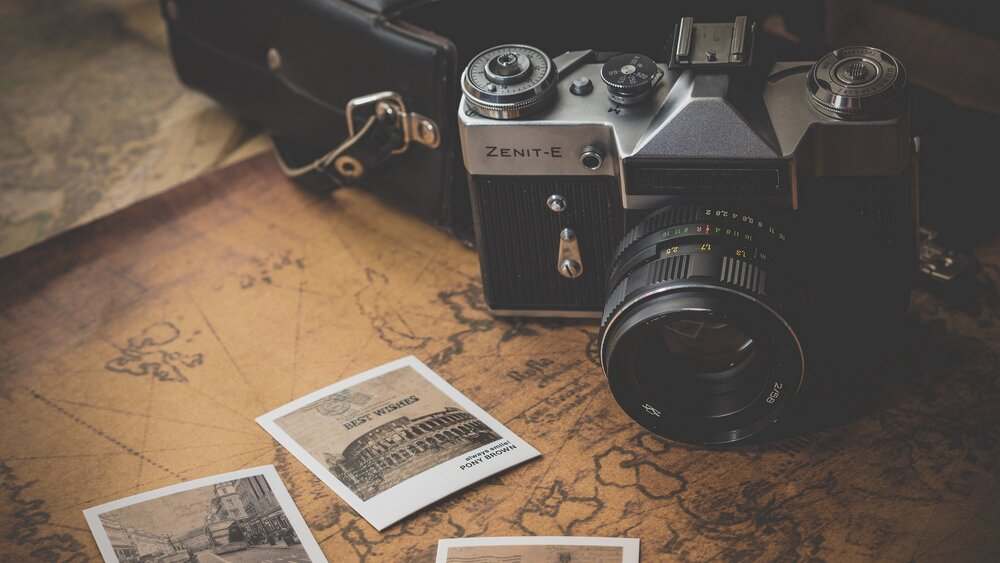

Рассмотрим подробнее известный пленочный фотоаппарат марки «Зенит». Данный вид оборудования выпустили во времена СССР. Это малоформатная зеркальная фотокамера, которая была изготовлена специалистами Красногорского завода.

Фотоаппарат «Зенит» включает следующие составляющие:

объектив;

система зеркал;

затвор;

пленка;

линза;

стекло с матовым покрытием;

окуляр;

пентазеркало.

Несмотря на небольшие размеры, советские устройства имели большой вес. Если сейчас в производстве в основном используется пластик, то раньше главным материалом был металл. Оборудование для фотосъемки «Зенит» выпускали до 1956 года.

В следующем видео вы узнаете, как настроить фотоаппарат правильно.

Краткая характеристика остальных деталей фототехники

Наличие фотовспышки позволяет подсвечивать объекты, расположенные на переднем плане вблизи от фотографа. Обычно встроенные первоначально такие устройства отличаются небольшой мощностью. По этой причине полупрофессиональные и профессиональные фотографические аппараты оснащают разъемом, позволяющим подключать дополнительные фотовспышки.

Функции фотоаппарата расширяет применение вспышек, способных подавлять эффект красных глаз. Также удобным является наличие нескольких основных их рабочих режимов:

автоматического;
принудительного;
медленной синхронизации;
без вспышки.

Чтобы делать автопортреты либо устранить колебания фотоаппарата, используют автоспуск. Это устройство создает задержку времени между нажатием на спуск затвора и его действительным срабатыванием.

Процессор фотоаппарата выполняет такие функции:

управляет вспышкой, интерфейсом камеры, автофокусировкой;
рассчитывает экспозицию;
обрабатывает данные с матрицы;
регулирует резкость, светочувствительность, контраст, баланс белого, шум и ряд других параметров картинки;
сохраняет изображение на карте памяти, сжимая файлы;
обеспечивает связь с внешними устройствами (например, компьютером).

При обработке цифровых данных процессором они хранятся в оперативной памяти. Для постоянного сохранения информации служат съемные носители в виде карт памяти разных форматов (например, SecureDigital – SD).

Благодаря наличию кнопок управления можно вручную управлять разными настройками, например: регулировать выдержку с диафрагмой, устанавливать светочувствительность матрицы, баланс белого. Это позволяет контролировать весь процесс фотосъемки, создавать требуемые эффекты.

Работа зеркал

Но до того, как очередь дойдет до диафрагмы, свет пройдет сквозь датчики и отразится от зеркала. Оно помогает мгновенно определить, находится ли объект в фокусе. После этого линза перемещается по необходимости, это тот самый авто фокусинг, которым очень удобно пользоваться. В дорогих современных моделях автоматической фокусировкой можно пользоваться даже в режиме живой съемки, что многократно повышает ее качество.

В цифровых камерах зеркала очень качественные и прочные, их можно даже увидеть, если снять ненадолго оптику.

После этой фазы свет попадает на так называемое матовое стекло. Профессиональные фотографы сразу видят необходимую резкость и поправляют фокусировку. Картинка становится объемной благодаря выпуклой линзе и обрабатывается уже на матрице.

Уровень качества

По мнению опытных фотографов именно хороший объектив, а не фотоаппарат, является залогом качественных фотографий. Используя оптику высокого класса и посредственный фотоаппарат, можно получить прекрасные снимки, а вот объектив низкого качества даже на профессиональном фотоаппарате может испортить самый выигрышный сюжет. Часто оптика, по стоимости, может быть в несколько раз дороже хорошего фотоаппарата. В основном это определяется конструктивными материалами.

Самые качественные и дорогие представители класса в своём устройстве содержат линзы из флюорита. Корпус оптики выполнен из сверхлёгких сплавов, которые применяются в космической технике. Такие объективы отличаются высокой надёжностью и длительным сроком службы;
Далее идут объективы с линзами из кварцевого стекла. Они обеспечивают хорошее качество фотографий и вполне надёжны;
На последнем месте по качеству находятся объективы с акриловыми линзами и пластиковым корпусом. Особенно плохо, если из пластмассы выполнено байонетное крепление. Люфт будет обеспечен при частой замене оптики даже через непродолжительное время, а пластиковые линзы быстро помутнеют от следов пыли и песка.

Рабочие отрезки объективов и фотоаппаратов

Довольно часто возникает потребность использования объективов одной системы на другой. Частый и наиболее востребованный пример – использование старых советских и зарубежных объективов на современных зеркальных и беззеркальных (Evil) фотоаппаратах.

Итак, мы решили попробовать старые мануальные объективы в действии. Ставятся эти объективы, как правило, через переходники (этой теме посвящена отдельная статья Старые советские и зарубежные объективы на современных фотоаппаратах ). Но далеко не все старые объективы легко можно установить на любую современную фотокамеру. А все дело в одной из ключевых характеристик объектива – Рабочем отрезке.

Рабочий отрезок объектива (или фотоаппарата) — это расстояние от плоскости крепления объектива (поверхности байонета) до, так называемой, фокальной плоскости (это плоскость пленки или матрицы фотоаппарата).

Рабочий отрезок измеряется в миллиметрах. Так, например, для популярной системы Canon EF рабочий отрезок составляет 44мм.

Чем нам это принципиально важно? А тем, что если рабочий отрезок объектива больше рабочего отрезка камеры (хотя бы на 1мм – минимальную толщину переходника) то, как правило, его можно использовать на этой камере через переходник без ограничений, т.е. у него будет возможность фокусировки на бесконечность

Если рабочий отрезок меньше, то нужна или существенная переделка хвостовика объектива или необходимо использовать переходник с компенсирующей линзой, что сразу же ухудшает качество изображения. Или просто использовать такой объектив только на близких расстояниях и в макро-режиме.

Существует еще одна конструктивная проблема свойственная некоторым зеркальным фотокамерам (особенно Canon 5d и Canon 5d mark II). Объектив может подходить к камере по рабочему отрезку, но из-за конструктивных особенностей камеры зеркало будет цеплять за хвостовик объектива (достаточно часто проблема лечится стачиванием или разборкой оправы хвостовика).

Приведу таблицы рабочих отрезков современных систем и старых. Системы отсортированы по величине рабочего отрезка.

Табл. 1. Рабочие отрезки современных объективов и фотоаппаратов

Система (байонет)

Рабочий отрезок (мм)

Рабочий отрезок, рабочее расстояние объектива или камеры равны расстоянию от опорной торцевой поверхности оправы объектива до его главной фокальной плоскости (плоскости фотоматериала или фотоматрицы) . Рабочий отрезок камеры и присоединяемого к ней объектива должны быть равны, в противном случае нормальная фокусировка во всём диапазоне расстояний невозможна .

Перемещение зарядов в ПЗС-матрице.

В каждом ПЗС-элементе имеется несколько электродов, на которые подаются разные потенциалы.

Рис.3.

При подаче на соседний электрод (см. рис. 3) потенциала, большего, чем на данном электроде, под ним образуется более глубокая потенциальная яма, в которую перемещается заряд из первой потенциальной ямы. Таким образом заряд может перемещаться из одной ПЗС-ячейки в другую. Показанный на рис.3 ПЗС-элемент называется трехфазным, бывают еще и 4-х фазные элементы.

Рис.4. Схема работы трехфазного прибора с зарядовой связью – сдвигового регистра.

Для преобразования зарядов в импульсы тока (фототока) используются последовательные регистры сдвига (см. рис.4). Такой регистр сдвига и является строкой ПЗС-элементов. Амплитуда импульсов тока пропорциональна величине передаваемого заряда, и пропорциональна,таким образом, падающему световому потоку. Последовательность импульсов тока, образующихся при считывании последовательности зарядов, затем подается на вход усилителя.

Линейки близко расположенных друг к другу ПЗС-элементов объединяются в ПЗС-матрицу. Работа такой матрицы основывается на создании и передаче локального заряда в потенциальных ямах, создаваемых электрическим полем.

Рис.5.

Заряды всех ПЗС-элементов регистра синхронно перемещаются в соседние ПЗС-элементы. Заряд, который находился в последней ячейке, поступает на выход из регистра, а затем подается на вход усилителя.

На вход последовательного регистра сдвига подаются заряды перпендикулярно расположенных регистров сдвига, которые в совокупности называются параллельным регистром сдвига. Параллельный и последовательный регистры сдвига и составляют ПЗС-матрицу (см. рис.4).

Перпендикулярные к последовательному регистру сдвиговые регистры носят название столбцов.

Перемещение зарядов параллельного регистра строго синхронизовано. Все заряды одной строки смещаются одновременно в соседнюю. Заряды последней строки попадают в последовательный регистр. Таким образом за один рабочий цикл строка зарядов из параллельного регистра попадает на вход последовательного, освобождая место для вновь образуемых зарядов.

Работа последовательного и параллельного регистров синхронизуется тактовым генератором. В состав матрицы цифрового фотоаппарата также входит микросхема, подающая потенциалы на электроды переноса регистров и управляющая их работой.

ЭОП такого типа носит название полнокадровой матрицы (full-frame CCD-matrix). Для его работы необходимо наличие светонепроницаемой крышки, которая сначала открывает ЭОП для экспонирования светом, затем, когда на него попало количество фотонов, необходимое для накопления достаточного заряда в элементах матрицы, закрывает его от света. Такая крышка является механическим затвором, как в пленочных фотоаппаратах. Отсутствие такого затвора приводит к тому, что при перемещении зарядов в сдвиговом регистре ячейки продолжают облучаться светом, добавляя к заряду каждого пиксела лишние электроны, не соответствующие световому потоку данной точки. Это приводит к «размазыванию» заряда, соответственно к искажению получаемого изображения.

Скорость работы такого ЭОПа зависит не только от скорости считывания как с параллельного , так и с последовательного регистров, но еще и наличием механического затвора, который влияет на длительность интервала между экспонированием отдельных кадров.

С целью уменьшения интервала между экспонированием отдельных кадров была разработана матрица с буферизацией кадра.

Здесь была рассмотрена физика восприятия света светочувствительным элементом ПЗС-матрицы, но ничего не говорится о цвете. В принципе ПЗС-элемент воспринимает все цвета почти одинаково (есть некоторая спектральная чувствительность, но об этом позже). Каким же образом с помощью Пзс-элементов создается цветное изображение рассматривается далее.

Предлагаю вам на десерт ролик с изумительной музыкой, в котором представлены армянский дудук и скрипка:

https://youtube.com/watch?v=EU801Qtr-D0

Принцип работы

Создание действительного изображения на фотоплёнке (фотопластинке, матрице).

Фиксация светового потока.
- В запоминание изображения происходит на (, и т. п.) — образуется , фотоматериал после съёмки проходит химическую или физическую обработку (проявление).
- В изображение воспринимается электронным датчиком — , полученный с матрицы сигнал подвергается , запоминание происходит в буферном и затем сохраняется на каком-либо носителе, обычно съемном (в современных фотоаппаратах в основном используется ). В простейших или специализированных камерах цифровой образ может сразу передаваться на компьютер.

Основные узлы, из которых состоит токарный станок по металлу

Любой токарный станок по металлу включает в себя основные конструктивные узлы и элементы.

Станина

Основной и самый крупный элемент, на котором крепятся все остальные детали. Это неподвижная деталь, представляющая собой две параллельные стенки, неподвижно соединенные между собой поперечинами. Станина имеет ножки-тумбы, в которых хранится инструмент.

Верхние рейки служат направляющими, по которым двигаются суппорт токарного станка и задняя бабка. Они могут быть плоского и призматического вида. Направляющие выполнены строго параллельно друг другу.

Передняя бабка

Эта деталь по-другому может называться шпиндельная бабка. Внутри нее находятся следующие детали:

шпиндель;
подшипники (два);
шкив;
коробка скоростей.

Передняя бабка поддерживает заготовку и придает ей вращение.

Шпиндель

Шпиндель является основной деталью передней бабки. Он представляет собой металлический вал конусообразной формы. В нем фиксируются различные инструменты, оправки и другие приспособления.

Шпиндель токарного станка, шейка и подшипники должны быть гладкими, чисто отшлифованными, без люфтов, потому что это влияет на качество расточки деталей. Шпиндель имеет резьбу, а в некоторых станках еще и специальную канавку для того, чтобы патрон самопроизвольно не открутился.

Механизм поперечной и продольной подачи

Суппорт может двигаться вдоль и поперек, благодаря механизму подачи. Направление задает трензель, находящийся в корпусе передней бабки. Снаружи станка есть рукоятки, которыми можно изменять направление и амплитуду движения суппорта.

Важно!

Суппорт

Суппорт – это характерный элемент любого токарного станка, с помощью которого осуществляется перемещение режущего инструмента в продольном, поперечном и наклонном направлении. Продольное движение по салазкам станины производит каретка, поперечное совершает верхняя часть суппорта. Резцедержатели (одно или многоместные) устанавливаются в верхнюю часть суппорта.

Фартук

За корпусом фартука находятся механизмы, связывающие суппорт с зубчатой рейкой и ходовым винтом. Управление фартуком вынесено на корпус станка, что упрощает регулировку хода суппорта.

Задняя бабка

В заднюю бабку закрепляется деталь на шпинделе, поэтому этот элемент подвижный. Деталь состоит из двух частей: нижней – плиты и верхней – держателя шпинделя. Задняя бабка токарного станка движется по станине и может быть зафиксирована в любом месте благодаря рычажной рукоятке. Конус задней бабки называется пиноль. В нем крепится инструмент или приспособление. Также задняя бабка служит второй опорой при обработке длинных деталей.

Каретка

Каретка предназначена для продольного движения суппорта по салазкам станины. От ее исправности зависит свободное движение этого элемента.

Вал

Вал вращения шпинделя имеет две ручки включения. При среднем положении ручек он выключен. Положение вверх – вал вращается против часовой стрелки (рабочее движение), положение вниз – вал вращается по часовой стрелке (обратное движение).

Среднеформатные фотокамеры и цифровые задники

Бывают камеры, у которых матрица по размеру еще больше, чем у полнокадровых зеркалок. Например, ее размер может быть 44 x 33 мм, 53,9 х 40,4. Разрешение у таких больших матриц тоже немаленькое: несколько десятков мегапикселей.

Камеры данного типа называются “среднеформатными”. Это название осталось со времен пленочной фототехники. В пленочную эпоху в подобных камерах использовалась широкая пленка, значительно шире обычной. Такие камеры и тогда, и сейчас используются некоторыми профессиональными фотографами для получения фотографий очень высокого качества. Отпечатки с диагональю около одного метра — не предел для этих фотоаппаратов. Некоторые такие камеры оборудованы сменными модулями, в которых установлена непосредственно матрица и электронная начинка Такие модули называются цифровыми задниками. Среднеформатные камеры применяются в основном при съемке в условиях фотостудии из-за большого размера и не слишком высокой оперативности в работе. Еще один минус среднеформатных камер — цена, сопоставимая с ценой новой иномарки.

Кому подойдет среднеформатная фотокамера?

Радиус действия квадрокоптера

Максимальная дальность полета дрона колеблется в очень широких пределах. Самые бюджетные модели коптеров способны улетать не более чем 50-100 м от владельца. У них есть свои преимущества — такие аппараты чутко отзываются на команды с пульта, их сложно потерять. Однако и возможности устройств ограничены, с их помощью не получится записать видео или сделать фото в труднодоступной местности с большой высоты.

Премиальные дроны поддерживают функцию возвращения в точку взлета при потере сигнала

Более дорогие дроны, обычно с ценником от 5000 рублей и выше, удаляются на расстояние до 500 м. Возможности фото- и видеосъемки у них более широкие, хотя местность для полета нужно подбирать внимательно и следить за тем, чтобы вокруг было поменьше препятствий. Посторонние твердые объекты влияют на качество сигнала и могут осложнять процесс управления дроном. И, наконец, премиальные модели летающих аппаратов могут улетать на расстояние вплоть до 5-20 км, стоят они очень дорого, и покупают их обычно для профессиональных целей.

Радиус действия квадрокоптера с камерой

Дальность действия квадрокоптера обычно не зависит от наличия или отсутствия у него камеры. Значение имеет класс дрона в целом. Бюджетные модели, способные удаляться на 100-500 м, могут быть оснащены встроенным видеодатчиком, но разрешение у него редко превышает 2 Мп. Более дорогие дроны с хорошими камерами на 5 Мп и более улетают в среднем на 500-800 м. Профессиональные аппараты с высокой стоимостью и качественным внешним фотооборудованием поддерживают радиус действия вплоть до 20 км.

Так из чего состоит цифровой фотоаппарат?

Тушка или как многие профессионалы говорят body (англ. «тело») – корпус, состоящий из пластика или сплава магния, не пропускает свет.
Байонет – к нему прикрепляют объективы.
Объектив – состоит из системы линз (1). С помощью него изображение объектов съемки проецируется на матрицу.
Диафрагма – это перегородка (2), которая находится внутри объектива, а также имеет вид лепестков. Они образуют отверстие, диаметр которого можно регулировать.
Зеркало (3) – важнейшая вещь. Оно направляет изображение, которое создает объектив, к фокусировочному экрану (6), а затем через пентапризму (7) в видоискатель (8).
Экран фокусировки – матовая пластина, с помощью которой фотограф видит изображение через видоискатель.
Пентапризма – элемент, который переворачивает изображение.
Видоискатель – своего рода «глазок», через который фотограф видит будущий снимок.
Сенсор – электронная матрица (5), которая, чувствуя свет, заменяет в устройстве зеркального фотоаппарата пленку.
Процессор – считывает и обрабатывает изображения, возникающие на матрице.
Карта памяти – бережно хранит наши фотографии.
Затвор – это механические шторки (4), которые находятся между сенсором и зеркалом фотокамеры. В момент съемки они временно открываются таким образом, чтобы свет, попал на матрицу.
Аккумулятор – питание камеры и всех ее элементов.
Штативное гнездо (11) – разъем для штатива.
«Горячий башмак» (10) – к нему подключается внешняя вспышка.
Дисплей (9) – для просмотра фотографий, а также для настройки необходимых параметров съемки.
Управление – различные кнопочки, колесики и диски для управления и настройки фотокамеры.

Мы перечислили далеко не все части, но лучше ограничится этим набором, дабы при разборе принципов действия в дальнейшем не запутаться.

Современное использование пленочного фотоаппарата

Для любителей фотосъемки или для профессионалов своего дела эти клап-камеры используются для студийной или пейзажной съемки. Дизайнеры используют их в декорировании различных арт-объектов. Коллекционеры собирают пленочные аппараты различных времен по разным уголкам мира. Различные вариации исполнения этих фотокамер, оставляют большой выбор. Этот фотоаппарат стал очень популярен среди молодого поколения, именно из-за своего небанального изображения, которое получается в ходе съемки. Теперь, изучив все принципы работы, устройства и назначения пленочного фотоаппарата, можно смело покупать именно его и делать фотоснимки, которые останутся у тебя в памяти и на фотокарточке.

У пленочных фотокамер, которые используются с давних времен, есть своя особая, мощная энергетика. Фотоснимки на эти фотокамеры всегда получаются качественные, интересные и атмосферные. Узнав принцип работы пленочного фотоаппарата, мы можем сказать, что он подходит для всех сфер жизни. Изобилие камер, которое представлено в любом магазине техники или профессиональных магазинах для фотографий, очень привлекает для покупки именно этого фотоаппарата. Так как любой аппарат, а особенно пленочный очень востребован в любой сфере деятельности, его можно использовать по-разному.

Устройство пленочного фотоаппарата

В любом плёночном фотоаппарате есть:

объектив – оптическое устройство, предназначенное для создания действительного оптического изображения.
затвор (его роль может исполнять крышка объектива) – устройство, используемое для перекрытия светового потока, проецируемого объективом на фотоматериал . Путем открытия затвора на определенное время выдержки дозируется количество света, попадающего на чувствительную поверхность и тем самым регулируется экспозиция.
корпус. Защищает светочувствительный материал от засветки посторонним светом в процессе съёмки. Вместе с оправой объектива или объективной доской может служить для наводки на резкость.

кассета со светочувствительным материалом (в одноразовых фотоаппаратах ею может служить корпус). Защищает светочувствительный материал от засветки посторонним светом до съёмки, после съёмки и до обработки.

Кратко об устройстве и принципе работы фотоаппарата
