Дифференциальный автоматический выключатель: назначение, виды, маркировка + советы по выбору

Что выбрать: дифавтомат или УЗО

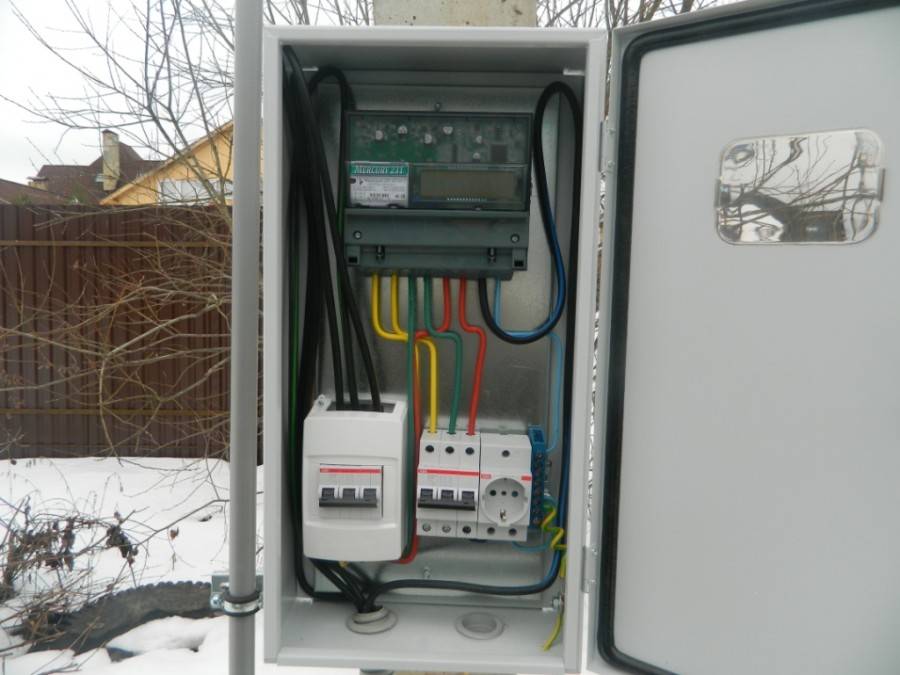

Выбор варианта установки приборов в электрический щиток в частном доме зависит от того, собирается ли щиток с нуля или выполняется ремонт ранее смонтированной электрической линии.

Сколько УЗО устанавливать? Достаточно одного на квартиру. Если оно уже установлено, то практичнее и дешевле докупить необходимое количество выключателей.

В случае монтажа линии с нуля проще ставить в новый щиток дифавтомат. Он работает как ВДТ и подключенные к нему автоматы.

Основные отличия

Чем отличается узо от дифавтомата:

Место в электрическом щитке. АВДТ – небольшой прибор и занимает мало места.

ВДТ и автоматы занимают больше места, поскольку для их монтажа нужен как минимум один дополнительный модуль.

В любом случае размер щитка должен подбираться в соответствии со всем необходимым оборудованием. Когда какие-то комплектующие не помещаются, щиток нужно заменить.

Стоимость. Поскольку дифавтомат – это сложный прибор, он стоит дороже, чем прибор защитного отключения и комплект автоматов на него.

Сложность монтажа. Для установки устройства защитного отключения и нескольких автоматов нужно выполнить перемычку для подачи фазы и нулевую шину. Выполняется подключение УЗО к однофазной сети с заземлением.

Дифавтомат в щиток монтируется гораздо проще и быстрее – на входные контакты подается ноль и фаза, проводники подключают к выходным контактам.

Поиск неисправности. При возникновении неполадок по утечке в случае комбинированной работы срабатывает УЗО, а при коротком замыкании включаются автоматы. Когда используется АВДТ, то при его срабатывании труднее определить причину – к выключению приводит любая неполадка в системе. В более дорогих моделях дифавтомов предусмотрены индикаторы проблемы.

Принцип работы. Приборы защитного отключения не имеют защиты от перегрузки. Аппарат сгорит, если ток в электрической цепи превысит предельное значение, указанное на лицевой стороне корпуса. Принцип работы УЗО направлен на защиту людей и электропроводки.

Качество и поломки. В случае поломки или окончания срока эксплуатации АВДТ его необходимо будет заменить. При работе ВДТ и выключателей замене подлежит только то устройство, которое вышло из строя или у него закончился гарантийный срок службы.

В настоящее время многие производители выпускают качественное электрооборудование, поэтому и срок службы аппаратов, и их качество сопоставимы и не уступают друг другу.

Внешние отличия УЗО от дифавтомата

В чем разница между приборами:

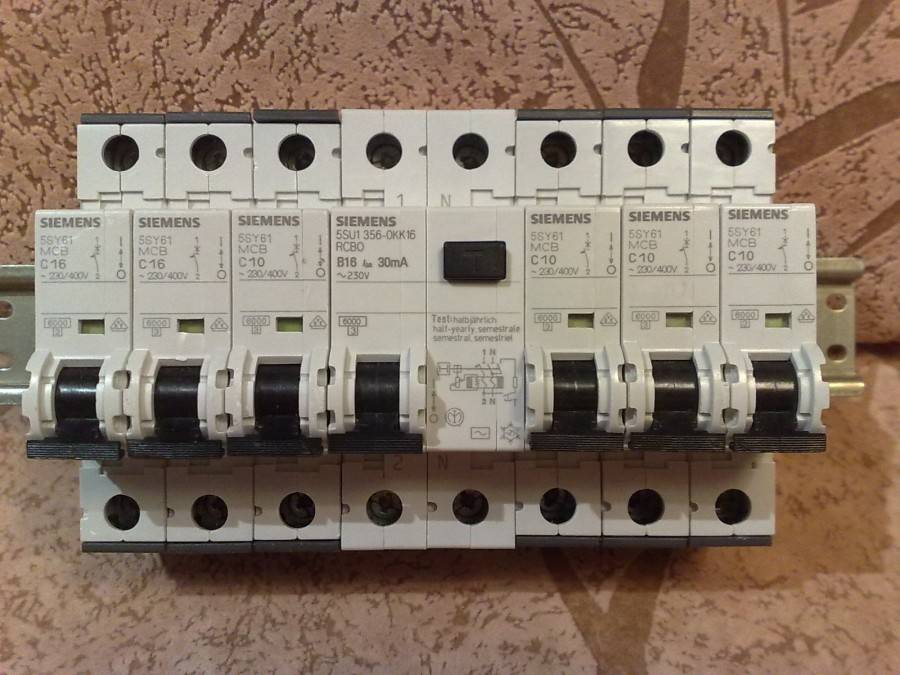

Визуальные отличия. Отличить два прибора можно по соответствующим надписям на корпусе. Обычно там расположена либо аббревиатура, либо его полное наименование. Также можно ориентироваться на кнопку «Тест» — в устройстве защитного отключения ее разместили слева, а в дифавтомате – справа.

Маркировка. На приборах ВДТ указывают величину номинального тока в амперах. Например, «25 А». На устройствах АВДТ показана время-токовая характеристика, обозначается она буквами D, С или В, за которыми идет число. Этот показатель определяет, при каком токе и через сколько времени отключится устройство.

Схема подключения. На приборах защитного отключения показана схема подключения к дифференциальному трансформатору, на дифавтоматах также указывается схема подключения к дифтрансформатору, но через обмотку расцепителя.

Схема подключения УЗО в однофазной сети представлена ниже.

Моменты, которые следует учитывать при выборе

Перед тем, как идти в магазин за покупкой дифференциального автомата, нужно уточнить тип сети и теххарактеристики защитных устройств. С учётом типа электросети можно подобрать одно- или трёхфазный дифавтомат.

Помимо этого, выбирая устройство, необходимо обратить внимание на:

• Расчётную величину силы тока, которую может выдержать данный элемент проводки.
• Номинал автомата по виду тока утечки.
• Параметры расцепителя.
• Вариант встроенного в устройство УЗО.
• Наличие/отсутствие механизма защиты.
• Марку производителя.

В заключение отметим, что дифавтоматы стоят того, чтобы их приобрести. Их применение предотвращает возгорание электропроводки.

Формула расчета мощности по току и напряжению

Сечение проводника, мм кв.	Допустимая мощность нагрузки, Вт	Номинал выключателя, А
Медь	Алюминий	220 А, 1 фаза	380 В, 3 фазы
1,5	2,5	2 200	5 300	10
2,5	4	4 400	10 500	20
4	6	5 500	13 200	25

Для вычислений по этим параметрам применяют определения полной (S), активной (P) и реактивной (Q) мощности. Следующие формулы подходят для расчета однофазных сетей 220 В:

• S = U *I;
• P = U * I * cos ϕ;
• Q = U * I * sin ϕ.

Исходные данные для вычисления можно взять из справочников. Также применяют результаты измерений.

Активная нагрузка

Активная нагрузка

Лампы накаливания и нагреватели не обладают реактивными характеристиками. Такие нагрузки не смещают фазы токов и напряжений. Мощность потребляется полностью с удвоенной частотой.

Емкостная нагрузка

Соотношение энергий

В представленных объяснениях рассматривается идеальная ситуация. Однако в реальности каждый реактивный элемент обладает определенным электрическим сопротивлением. Следует не забывать о соответствующих потерях в соединительных проводах и других компонентах цепи.

При значительных величинах емкостной (индукционной) составляющей надо учитывать отмеченные проблемы. В некоторых схемах кроме увеличения нагрузочной способности автоматов применяют дополнительные компенсационные компоненты.

Мощность защитного устройства подбирают по току проводки (расчетному или табличному значению) с учетом потребления подключенной нагрузкой. Номинал автомата выбирают меньше, чтобы сохранить целостность линии питания в процессе эксплуатации. На разных участках сети устанавливают проводники соответствующего сечения, руководствуясь принципами древовидной структуры.

Халатное отношение к выбору устройства с необходимыми параметрами приводит к серьезным негативным последствиям. Поэтому перед выбором автоматического защитного устройства нужно обязательно убедиться, что установленная проводка выдержит запланированную нагрузку. В соответствии с ПУЭ автоматический выключатель должен обеспечивать защиту от перегрузки наиболее слабого участка цепи. Его номинальный ток должен соответствовать току подключаемого устройства. Соответственно и проводники выбираются с требуемым сечением.

Чтобы рассчитать мощность автомата по току, необходимо воспользоваться формулой: I=P/U, где Р является суммарной мощностью всех электрических приборов, имеющихся в квартире. Вычислив необходимый ток, можно выбрать наиболее подходящий автомат. Существенно упрощает проведение расчетов таблица, с помощью которой можно выбрать автоматический выключатель в зависимости от конкретных условий эксплуатации.

В каждой электрической проводке происходит разделение на определенные группы. Соответственно каждая группа использует электрический провод или кабель с определенным сечением, а защита обеспечивается автоматом с наиболее подходящим номиналом.

Таблица поможет выбрать автоматический выключатель и сечение кабеля в зависимости от предполагаемой нагрузки электрической сети, рассчитанной заранее. Таблица помогает сделать правильный выбор автомата по мощности нагрузки. При расчете токовых нагрузок следует помнить, что расчеты нагрузки одного потребителя и группы бытовых приборов различаются между собой. При расчетах необходимо учитывать и разницу между однофазным и трехфазным питанием.

Какой автомат поставить на 15 кВт

Расчет автомата по мощности 380

Расчет сечения провода по нагрузке

Автомат или дифференциальный автомат: как отличить и что выбрать

Коэффициент мощности нагрузки

Расчет тока по мощности и напряжению

Что такое дифавтомат?

Автоматический выключатель дифференциального тока (он же АВДТ) является модульным устройством и монтируется на DIN-рейку. По внешнему виду дифавтомат похож на УЗО. Также имеется два полюса (или четыре у 3-х фазных), есть рычаг перевода в рабочее положение, присутствует кнопка «Тест», нарисована непонятная электросхема и т.д., но все же есть различия, поэтому будьте внимательнее. Внутри корпуса АВДТ имеются элементы автоматического выключателя (рабочая часть) и УЗО (защитная часть).

Для чего нужен дифавтомат?

Напомню, что автоматический выключатель предназначен только для защиты электропроводки от короткого замыкания и перегрузки, а УЗО предназначено только для защиты людей при случайном попадании под напряжение или при утечке тока на корпус электроприборов. А вот дифференциальный автоматический выключатель сработает и при коротком замыкании, и при перегрузке линии, и при утечке тока.

Какие бывают дифавтоматы?

Дифавтоматы свободно могут применяться как в однофазных сетях, так и в трехфазных. Для однофазной сети используются 2-хполюсные, а для трехфазной сети применяются 4-хполюсные устройства.

Что написано на корпусе дифавтомата?

Каждый АВДТ имеет маркировку, по которой можно очень много о нем узнать и сделать вывод подходит оно нам или нет.

• «АВДТ» – означает, что это автоматический выключатель дифференциального тока или, как в народе говорят, дифавтомат.
• С25 – это номинал рабочей части (функция автоматического выключателя). С – это время-токовая характеристика, 25 – это максимальный ток, на который рассчитан данный дифавтомат.
• In 30mA – ток утечки, при котором сработает защитная часть устройства (функция УЗО).
• 230В – напряжение (сеть), в которой необходимо применять дифавтомат.
• – этот знак обозначает тип АВДТ (функция УЗО). Оно означает, что устройство среагирует на утечки переменного или постоянного пульсирующего тока.
• Также на АВДТ изображена его принципиальная схема. Если в ней вы ничего не поняли, то значит она вам и не нужна. Главное суметь правильно подобрать устройство и разобраться со схемой подключения дифавтомата.

На корпусе АВДТ еще имеется кнопка «Тест». Она предназначена для периодической проверки работы дифавтомата (защитной части УЗО). При нажатии на нее (в рабочем состоянии АВДТ), искусственно создается утечка тока, на которую должен отреагировать дифавтомат. Если он не отключился, то означает, что он неисправен и подлежит замене.

Улыбнемся:

Занятия по технике безопасности: – Основное правило техники безопасности – ПАЛЬЦЫ В РОЗЕТКУ НЕ СОВАТЬ, понятно? – Так они туда и не влазят. – А ты гвоздики возьми.

Как отличить УЗО, дифавтомат и автоматический выключатель по назначению: самый главный принцип

Все три защитных модуля имеют примерно одинаковый внешний вид, габариты, способ крепления на Din-рейку. Это результат унификации оборудования. Их объединяет тот общий принцип, что они контролируют параметры тока, призваны спасти человека и его имущество от его воздействия.

Однако они выполняют различные задачи. Объясняю их кратко тремя абзацами.

Электрический ток в домашней сети движется по замкнутой схеме в том направлении, которое ему задал человек, подключая бытовой прибор к цепям напряжения. При этом совершается полезная работа.

Величина тока зависит от приложенного к напряжению сопротивления и должна поддерживаться на уровне номинальной величины, не выходить за пределы отведенного ему участка электрической схемы. В таком случае любой прибор работает нормально.

Но в нашей жизни много непредвиденных случайностей, когда человек ошибается или повреждается изоляция, понижается ее сопротивление. В таком случае ток идет еще в другом направлении или возрастает до опасной величины, что требует принятия экстренных мер.

Эту задачу выполняют защитные модули по своим алгоритмам.

Как работает устройство защитного отключения: краткое пояснение

УЗО призвано контролировать направление движения тока по предназначенной для него схеме. Оно отключает напряжение с зачищаемого участка при образовании утечки через поврежденную изоляцию.

Устройство защитного отключения монтируется и подключается в квартирном щитке.

Простыми словами: если человек случайно дотронулся до фазного потенциала и через его тело пошел электрический ток, то УЗО обязано максимально быстро предотвратить возникшую аварийную ситуацию, спасти пострадавшего.

Для этой цели в его состав включен орган сравнения фаз — дифференциальный трансформатор. Он постоянно контролирует вектора токов, текущих по входному фазному проводу и исходящему нулевому.

Если изоляция схемы нормальная, то утечки на сторону не будет, а оба вектора окажутся уравновешенными. УЗО позволяет схеме нормально работать дальше.

Как только дифференциальный трансформатор выявляет дисбаланс векторов, так сразу происходит отключение напряжения.

За счет этого принципа УЗО официально называют «Дифференциальный выключатель». Запомните хорошо этот термин. Никаких других функций кроме борьбы с утечками этот модуль не выполняет, а от повышения тока больше номинальной величины способен сгореть, сам нуждается в такой защите.

Автоматический выключатель: защитные функции модуля

Автомат тоже монтируется на входе схемы в щитке. Он контролирует величину, а не направление протекающего через него тока. Когда она начинает превышать номинальное значение, то цепь разрывается силовым контактом.

Значение аварийного тока может быть как небольшим, так и очень опасным. При значениях до 1,13 номинальной нагрузки автомат не работает. Такие режимы создаются кратковременно и обычно сами устраняются.

Зона отключаемых перегрузок начинается с этой границы и состоит из двух участков:

1. теплового расцепителя;
2. электромагнитной отсечки.

Скорость ликвидации аварийной ситуации, как показывает времятоковая характеристика, зависит от величины перегрузки. Чем она выше, тем быстрее происходит отключение.

Тепловой расцепитель работает от температурной деформации биметаллической пластины за счет ее изгиба.

Токовую отсечку обеспечивает электромагнит отключения.

Обе защиты автомата выбивают чеку, фиксирующую пружину силового контакта, который разрывает цепь протекания аварийного тока.

Сам автоматический выключатель тоже надо правильно выбирать, настраивать, подключать, ибо он тоже может сгореть.

Автомат в обязательном порядке является необходимым атрибутом защиты для УЗО. Он всегда дополняет в схеме дифференциальный выключатель. Их ставят последовательно один за другим.

Какие защиты выполняет дифавтомат в домашней проводке

Этот модуль по назначению заменяет УЗО с автоматическим выключателем, объединяет их совместные функции.

Его внутренняя схема в своей конструкции имеет:

1. дифференциальный орган;
2. тепловой расцепитель;
3. катушку электромагнита отсечки.

Совместное наличие в одном корпусе этих трех элементов позволяет использовать один защитный модуль вместо двух отдельных. Производители так их комплектуют, что они занимают мало место, размещаясь в одном блоке.

Таким образом, по назначению дифавтомат отличается от УЗО тем, что одновременно совмещает его функции и автоматического выключателя. Он работает автономно, а УЗО применяется только совместно с автоматом.

За счет встроенного и подобранного по номиналам автоматического выключателя в корпусе выбор, монтаж и подключение дифавтомата происходят проще, а в квартирном щитке экономится место.

Выбор оборудования для КЩ

Подбирая электроаппараты и кабель, необходимо руководствоваться двумя критериями:

1. Технические параметры.
2. Надежность производителя.

Если для определения технических параметров достаточно провести несколько несложных расчетов, то в выборе производителя не все так однозначно. На рынке появилось много недорогой контрафактной продукции. Помимо этого часто встречаются откровенные подделки известных брендов. Поэтому рекомендуем проверять наличие у электроаппаратов соответствующих сертификаты. Особенно это касается приборов учета. Любая компания-поставщик электроэнергии откажется подключать несертифицированный счетчик, а также прибор не прошедший поверку.

Читать также: Температура плавления и кипения металлов таблица

Многотарифный счетчик Меркурий 203.2Т

Электронный или электромеханический

Для выбора подходящей модели в первую очередь нужно определиться с тем, какой тип автомата подобрать: традиционный электромеханический или более современный электронный. Правильному выбору поможет знакомство с особенностями каждого из этих исполнений.

Электромеханические автоматы

Электромеханический автомат Эти модели энергонезависимы, то есть сохраняют свою функциональность даже в отсутствие электричества. В отличие от них электронные модели могут работать только при наличии напряжения питания, расходуемого на собственные нужды.

В первых образцах за отключение и формирование полезных сигналов «ответственны» следующие электрические и механические узлы:

• электромагнитные прерыватели цепи;
• тепловые расцепители;
• индуктивные катушки, выделяющие дифференциальный ток;
• электромагнитные реле и другие модули.

Все эти элементы не имеют никакого отношения к электронным схемам и работают за счет собственных энергетических резервов. Для срабатывания дифавтомата этого класса достаточно тока утечки или КЗ в обслуживаемой линии.

Электронный вариант

Дифавтомат с электронным блоком дифференциальной защиты Электронные устройства нуждаются в дополнительном электропитании и имеют большее быстродействие в сравнении с их электромеханическими аналогами. За выделение дифференциальных токов и выработку управляющих сигналов в них «ответственна» электронная схема, собираемая обычно на микропроцессоре или на транзисторах.

Электронной эту схему называют условно, поскольку в ней все равно присутствуют электрические узлы.

Для выделения токов утечки в этих устройствах применяется дифференциальный трансформатор электромагнитного типа, а для отключения силовой цепи используется реле того же класса.

Общие сведения об автоматах

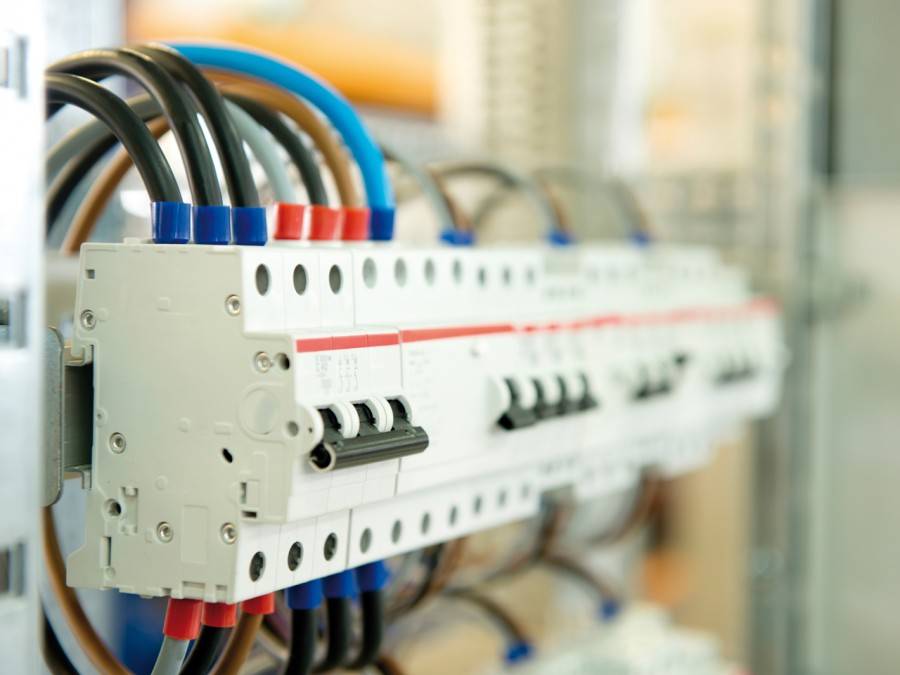

Автоматы для электрощитка

Как правило, автомат содержат три типа расцепителя электрической цепи: тепловой, электромагнитный и механический. Первый предназначен для защиты электрических цепей от перегрузки по току, второй – от короткого замыкания в цепях нагрузки, третий – для оперативных коммутаций электрических цепей.

Существуют электрические автоматы, выполняющие защитные функции от перегрузки и поражения электрическим током (ЭТ). Это выключатели, управляемые дифференциальным током со встроенной защитой от токовых перегрузок – дифавтоматы (ДВ).

Основные технические характеристики автоматических выключателей (АВ)

Номиналы автоматов для различных электросетей

Номинальное напряжение – установленное изготовителем значение, при котором определена работоспособность АВ.

Номинальный ток – установленный изготовителем ток, который АВ способен проводить в продолжительном режиме, при котором главные контакты остаются замкнутыми при указанной контрольной температуре окружающего воздуха (стандартно +30 °С).

Частота выключателя – это промышленная частота, на которую рассчитанно устройство и которой соответствуют значения других характеристик.

Номинальная наибольшая отключающая способность – значение ЭТ, которое может отключить АВ, сохранив при этом свою работоспособность.

Класс токоограничения характеризуется временем отключения между началом размыкания выключателя и концом времени дуги. Существует три класса токоограничения:

• время отключения АВ 3 класса происходит в пределах 2,5 – 6 мс;
• 2 класса – 6–10 мс;
• 1 класса – более 10 мс.

Существует несколько типов защитных (время-токовых) характеристик АВ, наиболее востребованы – B, C и D

Тип защитной характеристики	Диапазон токов мгновенного расцепления, приведенных к номинальному значению тока АВ	Назначение
A	от 1,3Iн	Для защиты цепей, в которых временные перегрузки по току не могут возникать в штатном режиме работы.
В	от 3Iн до 5Iн	Для защиты цепей, в которых допускаются незначительные временные токовые перегрузки в штатном режиме работы.
С	от 5Iн до 10Iн	Для защиты цепей, в которых допускаются умеренные временные токовые перегрузки в штатном режиме работы.
D	от 10Iн до 20Iн	Для защиты цепей со значительными временными токовыми перегрузками в штатном режиме работы.
K	от 12 Iн	Для защиты промышленных цепей использующих индуктивную нагрузку.
Z	от 4 Iн	Для защиты промышленных цепей использующих в качестве нагрузки промышленную электронную технику.

Дифференциальные автоматические выключатели

Дифференциальный автоматический выключатель

Номинальный отключающий дифференциальный ток IΔn – значение отключающего дифференциального тока, указанное изготовителем, при котором ДВ должен срабатывать при заданных условиях.

Номинальный неотключающий дифференциальный ток IΔn0 – значение неотключающего дифференциального тока, указанное изготовителем, при котором ДВ не срабатывает при заданных условиях.

Номинальная дифференциальная наибольшая включающая и отключающая способность IΔm0 – действующее значение переменной составляющей ожидаемого дифференциального тока, которое ДВ может включать, проводить и отключать.

ДВ бывают трех типов:

• S – с выдержкой времени срабатывания по дифференциальному току.
• АС – обеспечивается срабатывание при синусоидальном переменном дифференциальном токе, либо прикладываемом скачком, либо медленнорастущем.
• А – обеспечивает срабатывание при дифференциальном синусоидальном переменном токе и дифференциальном пульсирующем постоянном токе, прикладываемом скачком, либо медленнорастущем.

Типы и характеристики дифавтоматов

Основные технические характеристики дифференциальных автоматов такие же, как и у автоматов и УЗО:

• Номинальный ток In – ток в амперах, который аппарат может проводить длительное время (6, 10, 16, 20, 25, 32, 40, 50, 63 А).
• Номинальный ток — максимально возможный ток, который способна пропустить контактная система прибора без его повреждения. Эта же величина используется для расчетов других характеристик устройства.
• Временно-токовая характеристика В, С или D, указывается перед значением номинального тока.
• Номинальный отключающий дифференциальный ток (уставка по току утечки) IΔn = 10, 30, 100, 300, 500 мА.
• Номинальное напряжение, напряжение при котором аппарат работает в нормальных условиях. 220В для однофазной сети и 380В для трехфазной электросети.
• Тип (класс) модуля дифференциальной защиты. Тип АС – реагируют на синусоидальный переменный ток утечки, обозначаются значком в виде синусоиды. Тип А — реагируют на синусоидальный переменный и пульсирующий постоянный токи утечки.
• Номинальная отключающая способность – максимальный ток короткого замыкания, который дифавтомат способен отключить и остаться в работоспособном состоянии. Указывается на передней панели в прямоугольнике в амперах(3000, 4500, 6000, 10 000 А).
• Класс токоограничения. Он определяется временем с момента начала размыкания силовых контактов до момента полного гашения электрической дуги в дугогасительной камере. Существует три класса — 1, 2, 3. Информация о них указывается в квадрате на передней панели.
• Тип встроенного модуля дифференциальной защиты по конструктивному исполнению — электромеханическое или электронное.
• Количество полюсов — 2 или 4.
• Диапазон температур от -25 до + 40°С (обозначается символом снежинки на передней панели).

Дифавтомат двухполюсный

Также, как и УЗО, дифференциальные автоматы бывают селективными.  Применяют их в качестве вводных защитных аппаратов. Выдержка времени им нужна для возможности отключить дифференциальный ток устройствам, подключенным после вводного. Если этого не происходит, срабатывает селективный автомат.

Маркируются селективные дифавтоматы буквами, в зависимости от задержки на срабатывание:

Буквенное обозначение	Задержка срабатывания, мс
Тип S	200 – 300
Тип G	60 – 80

Типы автоматических выключателей

Что означает тип электрического автомата? Автоматические выключатели содержат внутри себя два вида размыкателей – тепловой и магнитный.

Магнитный быстродействующий размыкатель предназначен для защиты при коротком замыкании. Срабатывание размыкателя может происходить за время от 0,005 до нескольких секунд.

Тепловой размыкатель значительно медленнее, предназначен для защиты от перегрузки. Работает с помощью биметаллической пластины, нагревающейся при перегрузке цепи. Время срабатывания от нескольких секунд до минут.

Совместная характеристика срабатывания зависит от вида подключаемой нагрузки.

Существует несколько типов отключения АВ. Их еще называют — типы время-токовых характеристик отключения. Они обозначаются так — A, B, C, D, K, Z.

1. A – применяется для размыкания цепей с большой длинной электропроводки, служит хорошей защитой для полупроводниковых устройств. Срабатывают при 2-3 номинальных токах.
2. B – для осветительной сети общего назначения. Срабатывают при 3-5 номинальных токах.
3. C – осветительные цепи, электроустановки с умеренными пусковыми токами. Это могут быть двигатели, трансформаторы. Перегрузочная способность магнитного размыкателя выше, чем у выключателей типа B. Срабатывают при 5-10 номинальных токах.
4. D – применяются в цепях с активно-индуктивной нагрузкой. Для электродвигателей с большими пусковыми токами, например. При 10-20 номинальных токах.
5. K – индуктивные нагрузки.
6. Z – для электронных устройств.

Данные о срабатывании выключателей типов K, Z лучше смотреть в таблицах конкретно по каждому производителю.

Выбор оборудования для КЩ

Подбирая электроаппараты и кабель, необходимо руководствоваться двумя критериями:

1. Технические параметры.
2. Надежность производителя.

Если для определения технических параметров достаточно провести несколько несложных расчетов, то в выборе производителя не все так однозначно. На рынке появилось много недорогой контрафактной продукции. Помимо этого часто встречаются откровенные подделки известных брендов. Поэтому рекомендуем проверять наличие у электроаппаратов соответствующих сертификаты. Особенно это касается приборов учета. Любая компания-поставщик электроэнергии откажется подключать несертифицированный счетчик, а также прибор не прошедший поверку.

Читать также: Температура плавления и кипения металлов таблица

Многотарифный счетчик Меркурий 203.2Т

Аббревиатура на корпусе

Поскольку производителям известно, что обычные люди нередко путаются в этих устройствах, то многие из них наносят на боковую сторону корпуса соответствующие аббревиатуры. Устройству защитного отключения соответствуют буквы ВД (выключатель дифференциальный), техническая аббревиатура дифавтомата – АВДТ (что означает – автоматический выключатель дифференциального тока).

Этот признак позволяет безошибочно понять, что представляет собой конкретный прибор – УЗО или дифференциальный автомат. К сожалению, такие обозначения встречаются лишь на аппаратах российских производителей, импортные приборы этой маркировки не имеют.

Выбор устройства дифференциального тока

Выбор этих устройств осуществляется в соответствии с теми же критериями, что и выбор условных автовыключателей.

Следовательно, заказывая из интернета достаточно внимательно рассмотреть фото дифференциального автомата и обратить внимание на самые привычные параметры выбора любого электрооборудования:

• Цели использования;
• Максимально допустимая нагрузка тока;
• Чувствительность срабатывания защитных механизмов;
• Дизайн корпуса.

При использовании в сетях жилых комплексов идеальными станут варианты с чувствительностью 10-30 мА на касание и 100 мА в плане пожаробезопасности. Единственным критерием при выборе дизайна корпуса является его практичность и удобство при монтаже.

Нельзя забывать, что такие устройства неразрывно связаны с автовыключателем, а потому их следует выбирать с одинаковыми характеристиками.

Традиционные ошибки при монтаже дифавтомата

Если монтаж дифференциального автоматического выключателя выполнен с нарушением правил и норм, то в обязательном порядке возникнут проблемы, такие как ложные срабатывания дифавтомата или даже полный выход из строя всего устройства или отдельных его частей. Виновниками таких негативных событий могут стать следующие основные ошибки, возникающие при подключении дифавтомата к сети.

1. Нулевой проводник на выходе из дифавтомата соединен напрямую с нулевыми контактами других модульных устройств, расположенных в распределительном электрощите. Такое подключение категорически запрещено! При таком некорректном монтаже обязательно появятся ложные срабатывания устройства, которые возникают за счет разных величин электрического тока в нулевых проводниках каждого модуля.
2. Входящие в дифавтомат фазные (L) и нейтральные проводники (N) ошибочно заведены снизу корпуса устройства. Такой монтаж способен полностью вывести модуль из строя. Эту ошибку очень часто допускают невнимательные люди. На принципиальной схеме, нарисованной на передней панели самого дифференциального выключателя, точно указано, что входящие провода должны присоединятся к верхним контактам и никак иначе.
3. Ноль дифавтомата заведен на «землю», что характерно для домов старой постройки, где используется однофазная двухпроводная линия подачи электроэнергии. Такое подключение дифференциального автоматического выключателя также недопустимо, так как этот вариант монтажа будет вызывать постоянные ложные срабатывания защиты.
4. Нейтральный проводник (N) заведен в квартиру, дом или другое строение напрямую, минуя дифавтомат. При подключении устройства перепутаны фазы с нулем. Эти две ошибки приведут к ложному срабатыванию устройства или выходу его из строя, с необходимостью последующей замены.

Выше мы рассмотрели основные ошибки при монтаже дифавтоматов, которые может совершить человек в результате невнимательности или плохой профессиональной подготовке. Любая из них недопустима, так как приводит к тому, что устройство не способно выполнять свою главную функцию — защиту людей от удара электротоком, а электрическую проводку и бытовые приборы от перегрузок и коротких замыканий!
