Что такое УЗО: устройство, принцип действия, существующие виды и маркировка УЗО

Принцип работы УЗО

Принцип работы УЗО. — этим вопросом задаются многие.

Как известно из курса электротехники, электрический ток течет из сети по фазному проводу через нагрузку и возвращается обратно в сеть по нейтральному проводу. Это закономерность легла в основу работы УЗО.

Принцип работы устройства защитного отключения основан на сравнивании величины тока на входе и выходе защищаемого объекта.

При равенстве этих токов Iвх = Iвых УЗО не реагирует. Если Iвх > Iвых УЗО чувствует утечку и срабатывает.

То есть, токи протекающие по фазному и нейтральному проводу, должны быть равны (это касается однофазной двухпроводной сети, для трехфазной четырехпроводной сети ток в нейтрали равен сумме токов которые протекают в фазах). Если токи не равны – значит имеется утечка, на которую и реагирует УЗО.

Рассмотрим принцип работы УЗО более детально.

Основным элементом конструкции устройства защитного отключения является дифференциальный трансформатор тока. Это тороидальный сердечник на который намотаны обмотки.

При нормальной работе сети, электрический ток протекающий в фазном и нулевом проводе создает в этих обмотках переменные магнитные потоки, которые равны по величине, но противоположны по направлению. Результирующий магнитный поток в тороидальном сердечнике будет равен:

Как видно из формулы магнитный поток в тороидальном сердечнике УЗО будет равен нулю, следовательно ЭДС в контрольной обмотке наводится не будет, ток в ней, соответственно тоже. Устройство защитного отключения в этом случае не работает и находится в спящем режиме.

Теперь представим что человек коснулся электроприбора который в результате повреждения изоляции оказался под фазным напряжением. Теперь через УЗО кроме тока нагрузки будет протекает дополнительный ток — ток утечки.

В этом случае, токи в фазном и нулевом проводе не будут равны. Результирующий магнитный поток также не будет равен нулю:

Под воздействием результирующего магнитного потока в контрольной обмотке возбуждается ЭДС, под действием ЭДС в ней возникает ток. Ток возникший в контрольной обмотке приводит в действие магнитоэлектрическое реле которое отключает силовые контакты.

Максимальный ток в контрольной обмотке появится тогда когда в одной из силовых обмоток тока не будет. То есть, это ситуация когда человек коснется фазного провода, например в розетке в этом случае ток в нулевом проводе протекать не будет.

Несмотря на то, что ток утечки весьма невелик, УЗО оснащают магнитоэлектрические реле с высокой чувствительностью, пороговый элемент которого способен среагировать на ток утечки 10 мА.

Ток утечки это один из основных параметров по которому выбирают УЗО. Существует шкала номинальных дифференциальных токов отключения 10 мА, 30 мА, 100 мА, 300 мА, 500 мА.

Следует понимать, что устройство защитного отключения реагирует только на токи утечки и не работает при перегрузках и коротких замыканиях. Не сработает УЗО и в том случае, если человек одновременно возьмется за фазный и нулевой провод. Это происходит по тому, что человеческое тело в этом случае можно представить как нагрузку, через которую проходит электрический ток.

Из-за этого вместо УЗО устанавливают дифференциальные автоматы, которые по своей конструкции объединяют одновременно УЗО и автоматический выключатель.

Проверка работоспособности УЗО

Для того чтобы осуществлять контроль исправности (работоспособности) УЗО, на его корпусе предусмотрена кнопка «Тест». при нажатии на которую искусственно создается ток утечки (дифференциальный ток). Если устройство защитного отключения исправно, то при нажатии на кнопку «Тест» оно отключится.

Специалисты рекомендуют производить такой контроль примерно один раз в месяц.

Похожие материалы на сайте:

Технические характеристики и расшифровка обозначений

Обозначение маркировки на корпусе

Любой автомат УЗО, включаемый в действующую электрическую цепь, описывается рабочими характеристиками, основными из которых являются:

  • торговая марка и серийный номер;
  • тип тока, на который реагирует УЗО: постоянный, переменный или пульсирующий;
  • номинальный рабочий ток;
  • величина утечки, при которой УЗО отключает питающую цепь;
  • рабочее напряжение.

Первый из этих показателей наносится фирмой изготовителем на передней панели корпуса прибора. Торговый бренд защитного устройства удается расшифровать сразу и без особых осложнений, ознакомившись с его символичным обозначением. В качестве примера, иллюстрирующего возможность такой расшифровки, приводятся образцы трех различных фирм, каждом из которых производитель обозначает свою марку и серию. Это изделия от производителей Hager, IEK, а также Schneider Electric.

После обозначения серии на корпусе автомата указывается номинальный ток. Под этим значком понимается его максимальная величина, выдерживаемая электроприбором УЗО длительное время без разрушения. Шкала номинальных токов соответствует стандартному ряду аналогичных значений для защитных автоматов, что позволяет заменить оба эти прибора одним дифференциальным устройством.

Дифференциальный ток УЗО – это значение утечки, при котором данный прибор срабатывает наверняка. Этот показатель наносится на корпус устройства и обозначается как IΔn. Расшифровывается значок стоящими после него цифрами, означающими точнее значение параметра для дифференциальных токов из следующего ряда: 6 – 10 – 30 – 100 – 300 – 500 мА. Рабочее напряжение прибора принимает два значения (220 и 380 Вольт).

Рассматривая пример из жизни

Представим, что человек принимает ванну, вода для которой подогревается электрическим бойлером. Розетка для нагревателя защищена УЗО. По какой-либо причине в ТЭНе происходит пробой спирали на корпус. Из-за этого вся масса накопленной воды оказывается под опасным потенциалом, а через металлические части напряжение попадает в ванну. Если она не диэлектрическая и установлена на токопроводящем полу (чаще всего это именно так), то через цепь ТЭН – вода – ванна начинает течь ток на «землю». Человек, прикасаясь к металлическим предметам, так или иначе включается в цепочку, попадая под действие ЭДС.

Пока повреждения в ТЭНе не было, величины тока, протекающего по фазному и нулевому проводам через УЗО, были равны. То есть, говоря простым языком, сколько пришло, столько и ушло. Ведь цепь замкнута. Но как только возник пробой и образовался сторонний маршрут протекания тока, равенство перестало выполняться, и на бойлер стало выдаваться больше, чем возвращаться. Возникшее при этом в катушке УЗО магнитное поле задействует механизм отключения – и цепь разрывается. Все очень просто. Если бы защита выполнялась только электромагнитным расцепителем автоматического выключателя, то разрыв цепи произошел бы при превышении номинальной величины тока в 2-3 раза (для класса А) или даже в 10 раз (для С). Стоит ли говорить, что весь этот поток электронов мог прийтись на человека, если он держит в руках шланг душа и стоит босыми ногами на проводящем полу?

Также существует трехфазное УЗО. В этом устройстве через катушку проходит не два провода, а четыре: по одному на каждую фазу и нулевой

При этом не важно, сколько нагрузки приходится на каждую фазу, главное, чтобы суммарный приходящий ток был равен возвращающемуся

Маркировка УЗО

Маркировка защитных устройств существенно облегчает их выбор для конкретных условий эксплуатации

При прочтении маркировки следует в первую очередь обращать внимание на значение номинального тока, измеряемого в амперах и обозначаемого крупным шрифтом. Более мелкими символами наносится значение дифференциального тока, измеряемого в миллиамперах, который и является током утечки

Вместе с основными параметрами обозначается и тип данного прибора

Вместе с основными параметрами обозначается и тип данного прибора.

Маркировка имеет большое значение. Например, электромеханические УЗО не зависят от величины напряжения и могут нормально функционировать. Электронные приборы, наоборот, полностью зависят от этого фактора. То есть, в первом случае срабатывание происходит даже при отсутствии сетевого напряжения, а во втором – устройство без напряжения не будет работать.

На боковой части корпуса наносится маркировка со схемой подключения устройства, что дает возможность самостоятельного подключения аппаратуры даже начинающим мастерам. Правильная расшифровка маркировки позволяет выбрать прибор под условия эксплуатации в конкретной электрической сети. Большое значение правильный выбор имеет при установке защитных устройств на отдельные участки.

Маркировка конденсаторов

Провод ПВС – расшифровка, характеристики и область применения

Расшифровка маркировки, области применения и монтаж кабеля ВВГ ПНГ (А)

Провод ПУГНП: расшифровка, технические характеристики, применение и монтаж

Маркировка электродвигателей

Расшифровка маркировки проводов и кабелей

Для чего устанавливают УЗО

Очень многие только слышали о том, что существуют устройства, специально предназначенные для защитного отключения. Сокращенно они называются УЗО. Полное представление о его работе можно получить, обладая хорошими знаниями электротехники. Однако понять общие принципы работы устройства, его специфические особенности вполне возможно и не имея специальных знаний. В большинстве квартир и частных домов УЗО ранее не использовались. Этим и объясняется отсутствие знаний об устройстве, назначении, особенностях эксплуатации данных приборов.

Каждое устройство защитного отключения представляет собой коммутационный электромеханический прибор. Основной функцией которого является автоматическое прерывание цепи, когда ток превышает установленное определенное значение. УЗО расшифровка в электрике, означает устройства защитного отключения. Они представлены большим количеством разнообразных моделей, в целом, обладающих одинаковой функциональностью и принципом работы. УЗО очень эффективны при использовании в системе электробезопасности. Однако многие хозяева квартир и домов при самостоятельном монтаже проводки забывают о существовании защитных устройств и пренебрегают их использованием. УЗО защищает жизнь и здоровье человека от поражения электротоком в случае нарушения изоляции, а также при случайных контактах с неизолированными проводами и токопроводящими частями электрооборудования.

В отличие от автоматов, защищающих электропроводку от перегрузок и коротких замыканий, устройства защитного отключения обеспечивают безопасность людей. Своевременно реагируя и отключая напряжение при уходе тока «на землю». Как правило токовые утечки имеют небольшие значения, поэтому традиционные автоматы на них просто не реагируют.

Практически каждый человек подвергался воздействию слабых токов, возникающих в домашней сети. Несмотря на малое значение тока в 4-5 мА, человеческий организм его ощущает, например, при касании холодильника, стиральной машины и другой бытовой техники. С возрастанием силы тока возрастает и угроза жизни человека. Основной причиной подобного состояния считается нарушенная изоляция проводов. В результате ток начинает проходить непосредственно через корпус прибора, который оказывается под напряжением. Последствия касания к нему могут быть такими же, как и в случае соприкосновения с оголенным проводом. В момент касания возникает замыкание на землю, и далее, при отсутствии защитного заземления, человек получает удар током.

В настоящее время не во всех домах существует возможность заземления корпусов электроприборов и оборудования, поскольку это не предусмотрено схемой и конструкцией проводки. Поэтому для защиты от поражения током используются УЗО, устанавливаемые вместе с автоматическими выключателями, которые способны реагировать даже на слабые токи и своевременно отключать сетевое напряжение.

Типы УЗО

Перед установкой УЗО в квартире, нужно правильно подобрать подходящее устройство.

Ток утечки может быть стандартным синусоидальным в 50 Гц, но может и пульсирующим или непрерывным постоянным. Вид тока зависит от того, где именно возникла неисправность.

  • УЗО АС. Срабатывает при утечке переменного тока, но бывает абсолютно неэффективным при возникновении пульсирующего или полного постоянного тока.
  • УЗО А. Работает с переменным и пульсирующим постоянным током. Эти УЗО чувствительнее, но и дороже.
  • УЗО В. Работает с переменным, пульсирующим постоянным и постоянным дифференциальным током утечки. Это самая сложная, всесторонняя и комплексная защита.

УЗО типа АС

Важно! Переменный ток утечки обычно возникает при нарушении изоляции проводов. Пульсирующий постоянный – при неисправности преобразователей напряжения, компьютеров, бытовой техники и электроники. Чаще всего системы типа В используются в промышленности

В квартирах применяются УЗО типа А и АС, разница которых в чувствительности и эффективности. Устройства типа А дают более качественную комплексную защиту, ведь почти все приборы дома оснащены импульсными блоками питания. Устройства типа АС дешевле и доступнее

Чаще всего системы типа В используются в промышленности. В квартирах применяются УЗО типа А и АС, разница которых в чувствительности и эффективности. Устройства типа А дают более качественную комплексную защиту, ведь почти все приборы дома оснащены импульсными блоками питания. Устройства типа АС дешевле и доступнее.

Но качественные системы справляются с редкими пульсирующими токами. К тому же, вероятность возникновения такой утечки ниже, чем в случае с переменным током. Поэтому если нет возможности установить УЗО А, не стоит пренебрегать устройствами АС.

Электромеханические и электронные УЗО

Устройства защитного отключения бывают электромеханическими или полностью электронными.

Электромеханические состоят из:

  • Трансформатора, который отслеживает ток утечки;
  • Чувствительного магнитоэлектрического элемента, который используется как порог и самостоятельно не возвращается в исходное состояние при срабатывании;
  • Реле, которое обеспечивает расцепление при срабатывании порога.

Такие устройства требуют высокой точности при реализации, поэтому и цены на действительно качественные модели выше, чем на электронные. Их основной плюс в том, что они срабатывают при обнаружении утечки, независимо от уровня напряжения в сети. Реле работает со стопроцентной вероятностью, и точно отключает энергию потребителю. Показатель электронных устройств хотя и высок, но не достигает 100%. На определенном уровне напряжения работоспособность электронной схемы падает.

Электромеханические УЗО – своего рода эталон во многих странах.

Щит с УЗО

Электронные устройства более доступны. Их много, в их цена может быть ниже в 5-10 раз. Основное конструктивное отличие в том, что вместо чувствительного магнитоэлектрического элемента используется альтернативный сравнительный. Например, компаратор. Но нужно понимать, что момент срабатывания реле в такой системе из-за ее конфигурации зависит не только от утечки, но и от сетевого напряжения.

Хотя электронные УЗО не дают такой точности, в большинстве бытовых случаев их достаточно

Поэтому если нет возможности обзавестись дорогим электромеханическим устройством, стоит обратить внимание на вариант попроще

Другая классификация устройств защитного отключения

УЗО отличаются конструкцией, принципом работы, типом тока, выдержкой времени и другими особенностями.

  • По принципу работу есть устройства защитного отключения со вспомогательным источником питания или без него;
  • По числу полюсов – одно- , двух- , трех- и четырехполюсные;
  • По способу монтажа УЗО и автоматов схемы, устройства бывают стационарными и мобильными, с гибкими проводами и удлинителями;
  • По типу защиты – со встроенной защитой от сверхтоков, перегрузки, коротких замыканий или без нее;
  • По возможности настройки значения отключающего тока – с регулируемым значением, с дискретной или плавной регулировкой, нерегулируемые.

Виды УЗО

Сами УЗО разделяются на трехфазные и однофазные (четырех и двух полюсные).

Также у этих устройств есть такой показатель как номинальный ток. Самый частый это 24 или 40 Ампер. Этот показатель необходимо учитывать при установке УЗО на группу или линию, в которых не предполагается превышение этого показателя.

Рассмотрим характеристики УЗО более детально:

  • Ток утечки мА. Самые востребованные на рынке УЗО на 0,03 мА (30 миллиампер), считающимися безопасными для человека. Часто встречаются УЗО с током утечки 0.1 А, обычно это четырехполюсные УЗО. Также бывают особо чувствительные УЗО от 0,01 А и промымшленная автоматика с утечкой более 0,1 Ампера
  • Номинальный ток А (C). Обычно это 25 ампер на линию, или 40 ампер (на квартиру), и более (частный дом, предприятие). Это тот ток, который не рекомендуется превышать для корректной работы устройства.
  • Количество полюсов . Четырех полюсные и двух полюсные. Для трезфазных и однофазных сетей.
  • Функция дифавтомата. Также имеет характеристику обычного автомата с номиналом тока отключения устройства (6,10,15,20,25,32,40,64 Ампера). Двуполюсные дифы используется на каждую линию. Они повышают функционал щитка, экономя при этом места. Чаще всего устанавливаются в частных домах, коттеджах и больших квартирах\офисах.

Устройство и принцип работы УЗО

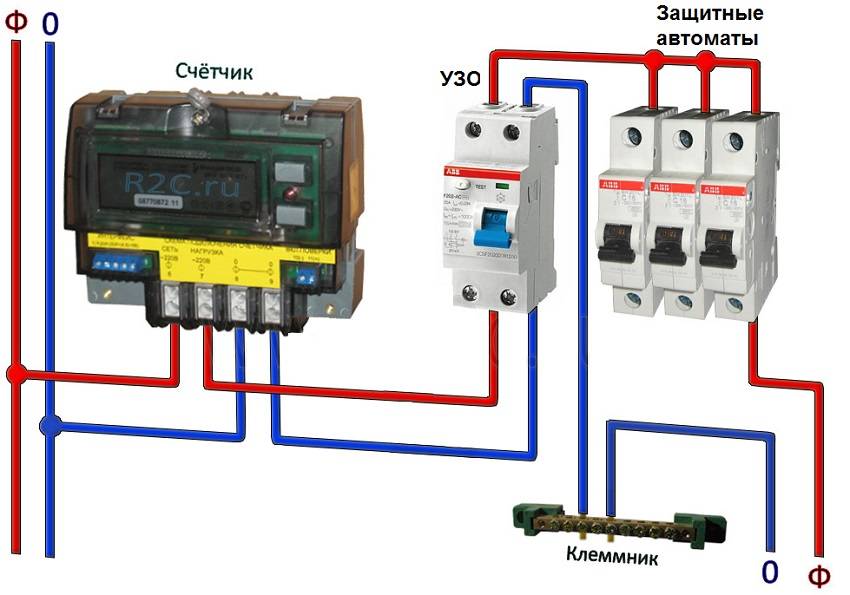

И так для наглядности представим простейшую схему подключения через УЗО лампочки:

Из схемы видно, что при нормальном режиме работы УЗО, когда его подвижные контакты замкнуты, ток I1 величиной, к примеру, 5 Ампер от фазного провода проходит через магнитопровод УЗО, затем через лампочку, и возвращается в сеть по нулевому проводнику, так же через магнитопровод УЗО, при этом величина тока I2 равна величине тока I1 и составляет 5 Ампер.

Согласно закону электромагнитной индукции ток I1 проходя через магнитопровод УЗО создает в нем магнитный поток Ф1 условной величиной равной 5 единиц, в свою очередь ток I2 так же создает в магнитопроводе  магнитный поток Ф2 такой же величины равной 5 единиц, но так как направление тока I2 противоположно направлению тока I1, то и создаваемый им магнитный поток Фтак же противоположен магнитному потоку Ф1, т.е. магнитные потоки Фи Фнаправлены встречно по отношению друг к другу и соответственно, при равных значениях входящего и  выходящего токов, уравновешивают друг друга, в результате чего суммарный магнитный поток в магнитопроводе равен нулю:

Фсумм= Ф1+ Ф2=5+(-5)=0

 Так как суммарный магнитный поток в магнитопроводе отсутствует (равен нулю), во вторичной обмотке ток не индуктируется. Подвижные контакты замкнуты, электрическая цепь включена и находится в нормальном режиме работы.

Теперь представим, что одного из проводов электрической цепи коснулся человек. При этом часть электрического ток начинает протекать через тело человека создавая непосредственную угрозу для его жизни и здоровья:

В такой ситуации часть тока электрической цепи поступающая от фазного провода не будет возвращаться в сеть, а проходя через тело человека будет уходить в землю следовательно ток I2 который будет возвращаться в сеть через магнитопровод УЗО по нулевому проводу будет меньше тока I1 поступающего в сеть, соответственно и величина магнитного потока Ф1 станет больше величины магнитного потока Ф2, в результате чего в магнитопроводе УЗО суммарный магнитный поток уже не будет равен нулю.

К примеру ток I1=6А, ток I2=5,5А, т.е. 0,5 Ампера протекает через тело человека в землю (т.е. 0,5 Ампера — ток утечки), тогда магнитный поток Ф1 будет равен 6 условных единиц, а магнитный поток Ф2 — 5,5 условных единиц тогда суммарный магнитный поток будет равен:

Фсумм= Ф1+ Ф2 =6+(-5,5)=0,5 усл. ед.

Возникший суммарный магнитный магнитный поток индуктирует электрический ток во вторичной обмотке который проходя через магнитоэлектрическое реле приводит его в работу, а оно, в свою очередь,  размыкает подвижные контакты отключая электрическую цепь.

Проверка работоспособности УЗО осуществляется нажатием кнопки «ТЕСТ». Нажатие данной кнопки искусственно создает в УЗО утечку тока, что должно привести к отключению УЗО.

Определение и назначение УЗО

УЗО не может самостоятельно отключить сверхнормативные потоки, поэтому его комбинируют с автоматическим прерывателем. Автовыключатель управляется дифференциальным током, внутри имеет защиту от сверхтоков.

Коммутационный механический прибор предохраняет:

  • от токового удара при случайном прикосновении к частям электрических агрегатов, находящихся под напряжением;
  • от поражения при касании к не токоведущим деталям, случайно попавшим под напряжение;
  • от возгорания при вытекании тока через нарушенную кабельную изоляцию на землю или на корпус.

Чем руководствуетесь при выборе УЗО?

Советуюсь с электриком 10%

Изучаю информацию в интернете 20%

Оба варианта 70%

Проголосовало: 10

Устройство и принцип работы

В работе аппарата используется принцип диагностики разности токов, пропускаемых через трансформатор. Прибор определяет векторную сумму электричества, проходящего по контрольным проводникам. При этом нормой считается равенство входящего и вытекающего тока.

Касание человека к токоведущим деталям приводит к утечке, поэтому на выходе контрольного проводника значение резко отличается от показателей на входе. Аппарат мгновенно отключает подачу через автоматы.

Устройство УЗО:

  • дифференциальный трансформатор;
  • реле, реагирующее на величину электричества;
  • автоматический прерыватель;
  • прибор проверки.

Классы и характеристики

По способу действия различают:

  • аппараты, функционирующие от вспомогательного источника электроэнергии;
  • приборы без таких источников, работающие по электромеханическому принципу.

Первый вариант зависит от напряжения в магистрали, для срабатывания нужно питание системы с внутренним усилителем. Такие установки менее надежны, они не реагируют при обрыве нулевого провода, когда потенциал проходит через тело пользователя.

Второй вариант реагирует при выявлении потерь, срабатывает не от питающего электричества, а от взведенной пружины, поэтому более надежны. Есть новые разработки УЗО-Д, которые прерывают напряжение, даже если нет питания. Функциональное разнообразие послужило причиной выделения подгрупп S и G.

Ошибки в схемах подключения из-за которых выбивает УЗО

Как было сказано выше УЗО срабатывает на токи утечки, т.е. если сработало УЗО — это значит, что произошло попадание человека под напряжение или по какой либо причине оказалась повреждена изоляция электропроводки или электрооборудования.

Но что если УЗО самопроизвольно срабатывает и при этом повреждений нигде нет, а подключенное электрооборудование исправно? Возможно все дело в одной из следующих ошибок в схеме сети защищаемой УЗО.

Одной из самых распространенных ошибок является объединение нулевого защитного и нулевого рабочего проводника в зоне действия УЗО:

В этом случае величина тока выходящего из сети через УЗО по фазному проводу будет больше чем величина тока возвращающегося в сеть по нулевому проводнику т.к. часть тока будет протекать мимо УЗО по проводнику заземления, что приведет к срабатыванию УЗО.

Так же, часто встречаются случаи использования в качестве нулевого рабочего проводника проводник заземления или стороннюю проводящую заземленную часть (например арматуру здания, систему отопления, водопроводную трубу). Такое, подключение как правило происходит при повреждении нулевого рабочего проводника:

Оба этих случая приводят к тому, что УЗО выбивает, т.к. ток выходящий из сети по фазному проводу ток через УЗО не возвращается обратно в сеть.

Как правильно подключить провода к УЗО

Бесперебойная работа всей электропроводки определяется не только правильным выбором сечения провода и электроприборов, но и надежностью их соединения между собой. Несмотря на простоту этой операции, часто совершаются ошибки, что впоследствии приводит к обгоранию контактов и выходу из строя УЗО.

Если изоляцию снять на недостаточную длину, то она может попасть под зажимную планку клеммы и в дальнейшем приведет к плохому контакту и обугливанию соединения.

При снятии изоляции ножом нужно его лезвие располагать параллельно проводу, тогда на медной жиле не появятся надсечки, приводящие к перелому в этом месте провода при изгибах.

Для увеличения площади контакта клеммы с проводом рекомендую, в случае если позволяет окно клеммы, его конец загнуть, как показано на фотографии.

На снимке показан вид УЗО со стороны винтовых клемм. Для подключения проводов достаточно отвинтить винт, завести конец освобожденного провода от изоляции на длину около 10-15 мм до упора в клемму и завинтить винт с достаточным усилием обратно.

После зажатия провода нужно со значительным усилием подергать за него, чтобы убедиться в надежности его крепления. При вставлении в отверстие клеммы провод может попасть мимо, винт будет затянут, не зажав его между контактами.

Особенности автоматов

Лишь специалистам известно, что защита выключателя класса «С» сработает при 10-кратном превышении номинального значения; для «В» ситуация чуть лучше, и порог срабатывания будет вдвое меньшим; ну, а для класса «А» отключение произойдет при двукратном завышении номинала. Это достаточно высокие величины, и при определенном стечении обстоятельств у «везунчика» есть риск остаться у вышеупомянутого утюга навсегда. Если же учесть, что большинство квартир и домов “защищено” выключателями С-класса, то есть повод задуматься о собственной безопасности. Совершенно иной результат будет в том случае, если в цепи есть выключатель УЗО.

Где установить УЗО

Систему защитного отключения электричества нужно устанавливать таким образом, чтобы мощность подключаемых устройств к электрической сети не была выше максимально допустимой для данной модели УЗО, для чего прежде чем осуществлять монтажные работы следует изучить инструкцию к защитному устройству.

Для более качественной и надёжной защиты домашней электропроводки, нужно установить одно устройство большей мощности в щитке, а дополнительными приборами с меньшим током утечки оснастить ванную комнату и другие наиболее опасные, в электротехническом смысле, помещения.

Если нужно установить защитное устройство для отдельно стоящего мощного электроприбора с металлическим корпусом, то монтажные работы можно осуществить в непосредственной близости от защищаемого объекта.

В этом случае наиболее подходящей моделью будет защитное изделие, которое имеет встроенный автоматический выключатель. Монтаж такого УЗО позволяет не только обеспечить минимальную вероятность поражения электричеством, но и защитить электрическую цепь от короткого замыкания.

Зачем же нужно УЗО устанавливать в электрическую цепь, и для чего это делать в соответсвии с правилами техники безопасности и руководством по эксплуатации данного устройства?

Многие домашние мастера не понимают для чего это нужно и расплачиваются серьёзными последствиями, ведь поражение электрическим током, является довольно распространённой причиной гибели не только людей, чья профессия связана с электричеством, но и обычных пользователей домашними приборами.

Обычно многих домашних мастеров уже не волнует вопрос: «Для чего нужно устанавливать защитное устройство», после того, как они ощутят на себе воздействие электрического тока напряжением 220 В. Для чего это нужно делать по правилам, подбирая защитный прибор по мощности, также часто выясняется в процессе проб и ошибок.

Назначение УЗО и его использование заключается в том, чтобы спасти человеческую жизнь, поэтому в некоторых странах европейского союза такая защита является обязательной для установки в частном домовладении. Желательно, чтобы данное правило было введено и в нашей стране, тогда количество несчастных случаев значительно сократится.

Дифференциальный автомат – защищает от всего

Автоматический выключатель дифференциального тока или дифавтомат – это устройство, которое совмещает в себе функции защиты от коротких замыканий и перегрузок, а также от утечки тока. Простыми словами: дифавтомат – это автоматический выключатель и УЗО в одном корпусе.

Давайте разберемся в особенностях дифавтоматов и их обозначениях. Для примера рассмотрим АВДТ32ЕМ от IEK.

На лицевой панели видим внутреннюю схему аппарата, где чётко видны элементы, отвечающие за отключение цепи при перегрузках: тепловой расцепитель обозначен красной цифрой 1, а электромагнитный расцепитель – красной цифрой 2. Силовые контакты размыкают фазный и нулевой проводник, но расцепители установлены только в фазном полюсе (автоматы такой конструкции называются 1P+N).

У дифференциальных автоматов АВДТ32ЕМ от IEK время-токовая характеристика электромагнитных расцепителей может быть двух типов: B и C. Чувствительность к перегрузке при этих характеристиках такая же, как и у обычных автоматов, то есть АВДТ32ЕМ типа В сработает при токах выше номинального в 3-5 раз, а АВДТ типа С – при перегрузках в 5-10 раз.

АВДТ32ЕМ – защищает и от утечек тока. Красной цифрой 3 на схеме и пунктирной линией выделен дифференциальный трансформатор и исполнительное реле. Как только сила тока в нуле и в фазе будет отличаться на величину, большую, чем половина от номинального дифференциального тока отключения, аппарат сразу же разомкнёт цепь и отключит неисправную линию.

По схеме видно и то, что это электромеханический дифавтомат, а об этом же говорят буквы «ЕМ» в названии АВДТ32ЕМ.

Теперь разберемся, в чем эти отличия заключаются на практике. Для работы электромеханических АВДТ не нужно напряжение питания. Они срабатывают, если есть разница между токами в проводах, а для работы электронных аппаратов нужно наличие питания (фазы и нуля).

С точки зрения безопасности, разница заключается в том, что если у вас «отгорит» ноль на вводе и при этом произойдёт утечка тока или вы попадёте под напряжение по другой причине, то электронный АВДТ не сработает. У него не будет питания, а электромеханический АВДТ сработает в любом случае. Тоже самое касается и УЗО.

То есть у электромеханических дифференциальных выключателей есть следующие преимущества:

  1. Не зависят от напряжения питания, сохраняют работоспособность при обрыве нулевого проводника.
  2. Не выходят из строя от импульсного перенапряжения.
  3. Не потребляют энергию для собственного питания.

Отметим, что АВДТ32ЕМ выпускаются с разным номинальным отключающим дифференциальным током. Это могут быть 10, 30 или 100 миллиампер, что позволяет их использовать в «мокрых» линиях, на групповых линиях розеток или освещения и в качестве общего дифавтомата для нескольких групп или на вводе.

Кстати, в некоторых случаях, если во время пожара при возгорании изоляции через неё возникнет ток утечки на землю, дифавтомат также среагирует на это и отключит линию, не дав развиться пожару.

При выборе дифавтомата стоит обращать внимание на еще две характеристики: тип тока утечки, на который он реагирует (1 на иллюстрации ниже), и коммутационная способность (2)

У рассматриваемого дифавтомата АВДТ32ЕМ рабочая характеристика по виду дифференциального тока типа А – он сработает при утечках как синусоидального тока, так и постоянного пульсирующего тока. Дифавтоматы типа АС срабатывают только при синусоидальном токе.

Поэтому в квартирных электрощитах лучше использовать АВДТ типа А.

Типы характеристик по наличию по наличию в дифференциальном токе составляющей постоянного тока четко указаны в ГОСТ Р 51327.1, цитата:

Цифрой 2 на рисунке выделено обозначение коммутационной способности. Здесь написано 6000 и обведено прямоугольником, значит, рассматриваемый дифавтомат может размыкать цепи с током короткого замыкания до 6000А.

Данный параметр есть у всех автоматических выключателей, УЗО и дифавтоматов. У модульной продукции для квартирных электрощитов коммутационная способность бывает 4500А и 6000А. Считается, чем он выше, тем надёжнее и устойчивее аппарат к отключению цепей при коротких замыканиях.

Предыдущая Автомобильные лампыОбзор светодиодных ламп Recarver Type R типа H7 Следующая Обзоры и НовостиКак правильно установить телескопические (шариковые) направляющие для выдвижных ящиков

Спасибо, помогло!1Не помогло

В каких случаях УЗО необходимо

УЗО в щитке

В качестве надежной защиты УЗО автоматы полезны лишь в следующих случаях:

  • при явном повреждении изоляции проводов в электроприборах;
  • при небрежном обращении с действующей электропроводкой (прямой контакт с ней при сверлении стен, например);
  • при нарушении правил обращения с электрическими приборами.

В ситуации с поврежденной изоляцией часть прямого тока начнет течь через тело человека, прикоснувшегося к проводке. В этом случае защитное устройство сразу же реагирует на обнаруженное несовпадение на входе и выходе и мгновенно отключает линию питания от нагрузки. Отключение автомата происходит настолько быстро, что ток за это время не успевает достичь опасной величины.

При сверлении стены с необесточенной проводкой ток потечет по схеме рука человека – его нога – бетонный пол – арматура заземления дома. Из-за этой утечки возникнет разница входных и выходного токов и автомат тут же сработает.

При неосторожном обращении с электроприборами дело обстоит еще проще. Если включенный в сеть фен, например, упадет в наполненную водой ванну – ток утечки через нее тут же вызовет срабатывание защиты, исключив поражение человека. То же самое произойдет при случайном попадании в воду любого другого включенного в электросеть прибора

То же самое произойдет при случайном попадании в воду любого другого включенного в электросеть прибора.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
