Пресс-фитинги для металлопластиковых труб: виды, маркировка, назначение + пример монтажных работ

Советы по выбору

От выбора качественных изделий зависит надежность инженерных металлопластиковых систем в вашем доме или квартире. Сколько-нибудь значительная утечка холодной, а тем более горячей воды приведет к намоканию покрытия и конструкций пола, перекрытия и, возможно, потолка и стен (в том числе у соседей). Поэтому выбирать необходимо надежные соединители, в крупном магазине, с чеком и сертификатом. Производителей фитингов множество, в том числе и в каждом регионе России. Выбирать все-таки стоит лучших (см. ниже).

Перед покупкой следует внимательно осмотреть изделие, в том числе резьбы. Не должно быть замятий, сколов, забоин, изменения геометрической формы. На рынках изредка встречаются подделки из алюминия или его сплавов – их можно отличить по весу, алюминий в несколько раз легче латуни и нержавейки. Маркировка должна быть выгравирована, а не нанесена краской.

При выборе материала не стоит зацикливаться на нержавеющей стали – латунь прекрасно подходит для бытовых систем. Но латунь без покрытия тускнеет, поэтому лучше выбирать латунь с хромоникелевым покрытием.

Правила установки и замены

К сожалению, заменить пресс-фитинг после его обжатия невозможно. Можно только обрезать, выбросить, удлинить металлопластиковую трубу при помощи прессового соединителя, запрессовать новую деталь

Поэтому при монтаже необходимо быть внимательным и соблюдать все правила обжима соединительных элементов.Очень важно заранее начертить схему коммуникаций, затем точно определять длину отрезков – ведь после запрессовки разобрать металлопластиковое соединение не удастся

В стенах трубопроводы проводят в гильзах из пластиковых труб большего диаметра. Металлопластиковый трубопровод должен свободно двигаться в гильзе – это обезопасит систему при температурном расширении. Поэтому до начала работ необходимо пробить отверстия в стенах, вставить гильзы, обрезав их вровень со стеной. После монтажа отверстия с гильзой можно прикрыть декоративными накладками.

Крепления необходимо устанавливать вблизи фитингов – это уменьшит сдвиги металлопластиковой трубы при нагреве-охлаждении и повысит надежность соединения. Лучше использовать фабричные крепления – клипсы или хомуты.

Технология монтажа

Любой монтаж начинается с подготовки заготовок. Трубу режут строго перпендикулярно в нужный размер, тщательно и аккуратно зачищают заусенцы напильником. Если металлопластиковая труба слишком сплющилась, стала овальной, необходимо откалибровать ее с помощью калибратора.

Избежать дополнительных манипуляций поможет специальный инструмент – ножницы или труборез. Затем тщательно протереть торцы заготовок ветошью для удаления грязи, пыли, пластмассовых опилок. Желательно снять фаску.

Обжим заготовки в пресс-фитинге:

  1. Фитинг разобрать, пресс-гильзу надеть на конец трубы.
  2. Корпус (внутренний вкладыш) вставить в трубу с гильзой до упора.
  3. Собранную заготовку вставить в пресс-клещи.
  4. Свести рукоятки пресса.
  5. При сведении рукояток необходимо приложить достаточное усилие, сводить нужно до упора – тогда соединение будет качественным. Снять пресс – появятся отчетливые кольцевые отпечатки от зажимов клещей.

Опрессовка с помощью надвижного соединителя:

  1. Подготавливается конец трубы.
  2. На конец металлопластиковой заготовки надевается гильза, фаска гильзы должна находиться со стороны конца трубы.
  3. Гильза возле конца трубы развальцовывается специальным приспособлением.
  4. Труба надевается на корпус фитинга, при этом гильза сдвигается дальше от края трубы.
  5. Полусобранный узел вставляется в специальное приспособление.
  6. При помощи приспособления гильза надвигается на фитинг.

Компрессионные фитинги

Устройство фитинга компрессионного: 1 – никелированный латунный фитинг; 2 – изолирующее тефлоновое кольцо; 3 – никелированная затяжная гайка; 4 – кольцо обжимное с разрезом; 5 – уплотнительное резиновое кольцо; 6 – труба из металлопластика; 7 – хвостовик

При соединении труб из металлопластика с помощью компрессионного фитинга потребуются:

  1. Ключи гаечные (2 штуки);
  2. Ножницы прецизионные;
  3. Калибратор;

Калибратор

  1. Сантехнический лен.

Лен сантехнический

Соединение труб из металлопластика при помощи компрессионных фитингов включает в себя следующие этапы:

  1. Трубу отрезают с помощью прецизионных ножниц;
  2. Снимают при помощи калибратора и фаскоснимателя фаски изнутри и снаружи трубы;
  3. На конец трубы одевают затяжную гайку и обжимное кольцо;
  4. Вставляют конец фитинга в трубу;
  5. Вставляют концевик фитинга в трубу;
  6. Обжимное кольцо придвигают фитингу, затем придвигают к нему же затяжную гайку так, чтобы она закрыла обжимное кольцо;
  7. Уплотняют резьбу фитинга, для этого можно использовать лен с пастой или фум-ленту;
  8. С помощью двух ключей до упора затягивают затяжную гайку, после чего соединение с помощью компрессионного фитинга завершено.

Прокладка водопроводных металлопластиковых труб

Переходники для металлопластиковых труб

Рассмотрим основные нюансы монтажа водопровода из металлопластиковых труб:

  • Для крепления труб из металлопластика к стенам применяются специальные клипсы-зажимы;
  • Недопустимо сдавливать трубы при креплении;
  • Крепления труб не должны иметь зазубрин, способных привести к нарушению изоляции трубопровода;
  • Прежде чем замуровывать трубы, следует проверить всю систему водопровода под максимальным давлением. Кроме того, рекомендуется проверить систему под давлением, в два раза превышающим рабочее;
  • Запрещается замуровывание водопровода с использованием компрессионных фитингов – для скрытия металлопластиковых труб можно использовать шкафы и короба.

Пресс-клещи для металлопластиковых труб

Инструменты, выполняющие обжим для металлопластиковых труб

Для монтажа металлопластиковых труб в квартире применяются специальный инструмент и фитинги, а для получения неразъемного соединения часто применяется стальная обжимная муфта, для работы с которой используются обжимные клещи для металлопластиковых труб, продающиеся во многих магазинах и имеющие в комплекте набор различных вкладышей, размеры которых соответствуют диаметрам различных труб.

Обжим металлопластиковых труб считается выполненным правильно в случае появления двух кольцевых полосок и изгибания металла в дугу. При этом следует помнить, что давление жидкости в точке соединения не должно превышать 10 бар.

Ряд производителей выпускает закрепленные на фитингах обжимные муфты, процесс монтажа таких фитингов на трубы немного отличается: сначала производят обрезку и калибровку металлопластиковых труб, после чего труба сразу же насаживается на фитинг, при этом следует тщательно контролировать при помощи имеющихся в муфте отверстий, насколько плотной получилась насадка.

В связи с большей надежностью соединений с использованием пресс-фитингов по сравнению с обычными компрессионными, пресс-фитинги чаще применяются при оборудовании скрытых коммуникаций, которые прокладываются обычно в полах и стенах.

Тем не менее, далеко не у каждого домашнего строителя найдется специальный инструмент для обжима труб, тем более, что он может понадобиться всего один раз при замене водопровода.

В связи с этим во многих сантехнических магазинах предлагаются услуги для клиентов по обжиму труб с помощью фитингов, либо предоставляются напрокат клещи для обжима металлопластиковых труб, что является очень удобным – использование клещей не требует особых навыков, и со второй-третьей попытки человек обычно уже способен грамотно выполнять поставленную задачу.

Вот и все, что хотелось рассказать о соединении водопроводных и канализационных труб из металлопластика, фитингах для выполнения соединений и инструменте для обжима металлопластиковых труб. Данная статья призвана существенно помочь тем, кто поставил перед собой задачу оборудовать качественный и надежный трубопровод своими руками.

Особенности выбора труб из металлопластика для сети отопления

Основная проблема возникает с изделиями низкого качества. Металлическая фольга отходит в процессе эксплуатации, образуется течь, ржавчина, а контур меняет форму.

Чтобы избежать неприятностей, стоит прислушаться к советам мастеров:

  • покупать изделия напрямую от производителя или в хорошем магазине;
  • требовать сертификат – нет бумаг, явная подделка;
  • на трубе не должно быть сколов, загибов, пятен;
  • размеры соответствуют заявленным в паспорте, есть маркировка, покрытие гладкое;
  • ошибки в литерах и буквах – это подделка;
  • если алюминиевая фольга сварена встык – это фабричное производство, шов внахлест – кустарная подделка;
  • разная толщина алюминия не допускается.

При заказе трубы определенной формы надо узнать толщину наружного слоя полимера, замерить параметр. Нарушения скажут о том, что это подделка и от товара лучше отказаться.

Срок службы

Изготовители заявляют срок службы металлопластиковых труб отопления в 50 лет. Но тут все зависит от условий применения – избыточное агрессивное воздействие уменьшает период пользования на 15 лет. Однако такой показатель выше, чем у любых других изделий, поэтому трубы композитные пользуются заслуженной популярностью.

Монтаж металлопластиковых труб своими руками: с чего начать

Изучать работу с металлопластиковыми трубами начнем с того, что научимся правильно их резать. Дело в том, что сама по себе эта разновидность труб является сравнительно мягким материалом – неправильный или неаккуратный нажим ножницами может просто сплющить конец трубы. Деформированная труба, даже если ее выровнять, обжимается намного хуже, следовательно, вероятность протечки возрастает.

Монтаж металлопластиковых труб своими руками – обрезка

Процесс порезки металлопластиковых труб выглядит примерно так: сначала легким нажимом необходимо сделать небольшой надрез на половину диаметра трубы, после чего, проворачивая ножницы по кругу, дорезаем трубу до конца. Таким способом получается ровный и несмятый край трубы.

Способы соединения труб в металлопластиковых системах

Установленный ГОСТом срок службы металлопластиковой коммуникации составляет до 50 лет с условием полного соблюдения техники монтажа и эксплуатации. Правильно применяемый соединитель металлопластиковых труб обеспечивает герметичное и надежное наращивание системы. Оба основных типа доступны для самостоятельного соединения и не требуют сложного оборудования. Оптимальный выбор должен основываться на условиях эксплуатации.

Компрессионные фитинги


Комплект для соединения труб компрессионным фитингом

Компрессионные или обжимные фитинги для соединения металлопластиковых труб состоят из нескольких необходимых элементов:

  1. разрезного кольца;
  2. металлического штуцера;
  3. накидной гайки.

Такое соединение металлопластиковых труб своими руками потребует только одного инструмента: гаечного ключа с размером, соответствующим диаметру применяемой гайки. Демонтируется соединение тем же методом, позволяя разобрать при необходимости всю систему и использовать ее вторично или заменить отдельные узлы. Техника монтажа водопровода при помощи компрессионных элементов достаточно проста:

  1. Побор фитинга необходимого диаметра, типа и расположения резьбы, которое может быть внутренним, внешним или комбинированным. Компрессионные соединители для металлопластиковых труб предусматривают использования хомутов и зажимов, поэтому выглядит аккуратно и эстетично.
  2. Искривленная труба требует дополнительного выравнивания на промежутке не менее 10 см до среза, что обеспечит плотное прилегание резьбы и отсутствие зазоров.
  3. Готовится фаска не менее 1 мм.
  4. На трубу накидываются кольцо и гайка.
  5. Предварительно увлажненный штуцер надевается на трубу и упирается плоскостью в кромку фитинга.
  6. Накидная гайка вручную закручивается на резьбе. Нажим при проворачивании должен быть свободным, не требующим усилия, говорящего о недостаточном качестве резьбы. Предварительная проверка качества прилегания еще до монтажа убережет от «сюрпризов», требующих замены используемого элемента.
  7. Гаечным ключом ручного типа гайка фиксируется до упора. Корпус фитинга при этом придерживается руками. Значительный нажим может привести к срыву резьбы и необходимости демонтажа. Как правило, при плотном соединении остаются видимыми 2-3 кольца внешней резьбы.

Разборное соединение металлопластиковых труб с металлическими или соединение металлопластиковых труб с краном выполняется в той же технике. Компрессионное соединение считается менее прочным из возможных, но и более функциональным из-за возможности замены.

Пресс-фитинги


Зажим пресс-фитинга ручными щипцами

Пресс-соединение металлопластиковых труб является неразборным: их преимущество в малозаметном участке соединения. Для участков, на которых не принципиальна разборность, эта техника в приоритете. Например, теплые полы, заливаемые раствором. Пресс-фитинги — это минимум используемых элементов, но они же требуют использования обжимных механизмов. Последние могут быть как ручными, так и автоматизированными. Повторно пресс-фитинг использоваться не может, обжим — последняя из проводимых с ним операций.

Монолитные фитинговые соединения металлопластиковых труб проводятся по следующей схеме:

  1. Выбор фитинга по диаметру трубы.
  2. Нарезка участков по размеру, предусмотренному схемой прокладки коммуникаций.
  3. Обработка кромки калибратором для повышения эластичности узда и снятия внутренней фаски за счет уменьшения толщины элемента. Калибровкой также выравнивается контур трубы, возможно, сбитый при транспортировке.
  4. Накидывание обжимной муфты, обычно выполненной из нержавеющей стали. Одновременно устанавливается штуцер. Перед этими работами необходимо уклонение кромки диэлектрическими прокладками, дополнительно увеличивающими и герметичность соединения.
  5. Ручными или электрическими пресс-клещами с характерным рельефом муфта плотно зажимается по поверхности трубы.

Отличие техники надвижного пресс-фитинга состоит в зажиме муфты одновременно и изнутри и снаружи. Профессиональный эспандер вставляется в полость и распирает край трубы. Затем работы продолжаются по предыдущей схеме. Такая техника считается более надежной, относительно простой, но и более трудоемкой. Соединение металлопластиковых труб с полипропиленовыми трубами, то есть эластичными, в такой технике по понятным причинам не проводится.

Преимущества и недостатки

Самое большое преимущество прессового соединителя – надежность. Соединение неразъемное, герметичное и не требует никакого обслуживания (например, подтягивания гаек, как у компрессионных фитингов). Металлопластиковый трубопровод, соединенный при помощи пресс-фитинга, можно даже заливать в стяжку или зашивать фальш-стенами из гипсокартона.

Прочие достоинства пресс-фитингов:

  1. Простая надежная конструкция обеспечивает долговечность.
  2. Прочность соединительного узла.
  3. Легкий и быстрый монтаж с применением несложного оборудования – ручного пресса.
  4. Большой ассортимент разнообразных конструкций позволяет подобрать пресс-фитинги для монтажа инженерных металлопластиковых систем любой конфигурации.
  5. Долговечность. Срок службы примерно равен сроку службы пластика и составляет десятки лет.
  6. Стойкость к коррозии основного материала – латуни, нержавеющей стали.
  7. Безопасность для людей, животных.
  8. Экологичность. Металлические детали после использования просто переплавляют в новые изделия.
  9. Соединители практически не сужают сечение металлопластиковых трубопроводов, имеют небольшое гидравлическое сопротивление.

Недостатки:

  1. Латунные фитинги рассчитаны на рабочее давление до 1,6 Мпа (16 атмосфер). Но на практике такое давление обычно не встречается даже в многоэтажках. В частных домах давление редко превышает 2-3 атмосферы.
  2. Латунные изделия с течением времени покрываются патиной, темнеют. Поэтому их часто покрывают хромом или никелем для декоративности.
  3. В определенном смысле недостаток фитинга в его «одноразовости» – неразъемное соединение разборке не подлежит, запрессовывать соединитель повторно нельзя, при неправильной запрессовке пресс-фитинг придется обрезать и выкинуть.

Монтаж соединительных элементов

Особые инструменты в создании герметичных стыков требуют пресс фитинги под сварку, а обычные элементы соединяются достаточно просто. Такую систему без проблем можно собрать своими руками

Важно не спешить и четко соблюдать предписанную инструкцию

Конструкция пресс фитинга

Для выполнения работ потребуются следующие инструменты:

  • Труборез, представляющий собой специальные ножницы. Вместо них можно использовать ножовку по металлу, но срез потребуется обработать наждачной бумагой.
  • Калибратор – штырь, диаметр которого последовательно увеличивается.
  • Гаечные и зажимные ключи.
  • Измерительная рулетка.

Установка изделий проверенных производителей, к которым можно отнестипресс фитинги viega или valtec, производится легко.

Она состоит из следующих этапов:

  1. Измерение трубы и отрезка нужной длины. Полученный срез должен иметь ровную и перпендикулярную поверхность к оси трубы.
  2. Снятие внутренней фаски с торца, полученного отрезкой.
  3. Придание трубе круглой формы с помощью калибратора. При отрезке трубы приобретают некоторую овальность, которую необходимо исправить.
  4. Надевание гильзы на трубы.
  5. Надевание трубы с гильзой на штуцер фитинга производится до упора. Если есть необходимость, то торец расширяется эспандером.
  6. Обжимка пресс-клещами. Для этой цели можно использовать пресс-пистолет с электрогидравлическим приводом, который выполнит обжим более быстро и качественно.

Тип используемых соединений

Металлопластиковые трубопроводы собирают разными способами. Способ сборки зависит от типа используемого фитинга.

Трубопроводы из металлопластика удачно взаимодействуют с фитингами:

  • резьбовыми;
  • сварными;
  • обжимными.

Первые и так знакомы всем, кто хоть раз работал с сантехникой. Вторые являются удачным вариантом, но предполагающим наличие у вас специального сварного аппарата и времени.

А вот последний вариант, то есть фитинги работающие на обжим – намного интереснее. Именно для опрессовки и обжима фитингов такого класса и используют ручные пресс-клещи.

Обжимное соединение в чем-то похоже на компрессионное или резьбовое, только элементом фиксации в нем выступает сам фитинг и его вставки.

Состоят обжимные фитинги из тела и обжимных выступающих гаек или шайб. Тело содержит в себе муфту определенной формы и размера. На крах муфты приклеены резиновые уплотнители или конусные торцевые ограничители, используемые для герметизации соединения.

Обжимной фитинг монтируют на трубу посредство накручивания или зажатия на ее торце, а затем происходит процесс обжима или опрессовки. То есть деформации обжимной гайки клещами.

Обычные ручные пресс-клещи

После деформации гайка навсегда меняет свою форму, зажимая края трубы под давлением и не позволяя соединению разойтись. Не стоит скептически относиться к подобным решениям. Практика показала, что правильно смонтированный обжимной фитинг формирует практически неразрушимое соединение. Оно полностью герметично и мало чем уступает даже сварному шву.

Из минусов можно отметить невозможность снять деталь в случае появления необходимости. Обжимные образцы соединения устанавливают только раз. Развальцевать деформированную клещами гайку невозможно, снять ее тоже нельзя. Если хотите избавиться от нее – придется срезать часть трубы вместе с изделием на ней.

Назначение и конструкция

Ручные и электрические пресс-клещи для металлопластиковых труб выполняют лаконичную и простую задачу, а именно, осуществляют качественную деформацию гайки.

Чтобы добиться действительно ровного пластичного обжима, нужно давить на гайку со всех сторон с одинаковым и равномерным усилием. Нельзя просто постучать по ней молотком или обжать в тисках для фрезеровки.

Пресс инструмент для металлопластиковых труб спроектирован как раз для подобных задач. Он, по большому счету, являет собой обыкновенные клещи, усиленные механизмами, передающими усилие и с возможностью смены насадки.

Пресс-клещи в разных вариациях

Насадки монтируются в головку клещей. Меняются в случае необходимости, когда меняется диаметр рабочей заготовки. Клещи имеют две ручки, на которые человек давит с поступательными усилиями. Ручки, как правило, не провоцируют обжим напрямую, а только передают усилия через специальную конструкцию. По такой схеме работает ручной инструмент. Однако есть и другие.

Разновидности клещей

Человеку свойственно улучшать все, что его окружает. Пресс-клещи – не исключение.

Для упрощения работы были придуманы сразу несколько вариаций этого оборудования. Купить можно инструмент:

  1. Ручной.
  2. Гидравлический.
  3. Электрический.

Ручной инструмент частично мы уже описали. Это массивные ручные клещи, рассчитанные на взаимодействие исключительно с человеческими усилиями. Они имеют стандартный механизм давления по обратной крестообразной схеме либо же передают усилия через специальные схемы. В любом случае с таким оборудованием ваша эффективность зависит только от вас.

Гидравлическое оборудование несколько иное. Здесь тоже придется жать на ручки, но уже не так интенсивно. Гидравлический привод сделает большую часть работы за вас. Это все еще механический инструмент, довольно безотказный и производительный. Однако цена у него на порядок выше, что впрочем, вполне очевидно.

Электрические клещи – полностью профессиональный инструмент. Они работают за счет взаимодействия с небольшим электроприводом, подающим механическое усилие на зажим. Все что от вас требуется – выбрать насадку да нажать кнопку. Работать с ними очень удобно. Производительность и качество труда вырастает, как и стоимость обслуживания.

Цена электрических пресс-клещей, как и любого другого высококлассного профессионального оборудования очень высока. Они будут по карману даже тем, кто занимается сантехникой профессионально и довольно давно.

Всем остальным тратиться на клещи с приводом смысла нет. Любителям работать своими руками, разумнее одолжить оборудование или же купить себе ручные клещи. Даже с несколькими десятками фитингов они отлично справятся, а стоят на порядок дешевле.

Как устроены муфты

Устройство фитингов для металлопластиковых труб в каждом отдельном случае разное, хотя некоторые разновидности фитингов для металлопластиковых труб имеют конструктивные сходства.

Например, все пресс фитинги устроены одинаково:

  • Корпус. От него зависима форма той ли иной разновидности детали. По типу корпуса получается определенная модель устройства: муфта, уголки или тройники.
  • Гильза. Эту часть приспособления называют основной, она производится из нержавейки. На ее поверхностной части сжимают клещи, производя монтажные мероприятия. По окончанию прижатия гильзы, она уже не в состоянии принять прежние размеры, и этого не происходит не только во время монтажных работ, но и за период длительного использования.
  • Кольцевидная клипса. Она используется для состыковки гильзы и корпуса.

Смотреть видео: дешевый вариант как соединить металлопластиковые трубы

Соединение металлопластиковых труб Дешёвый вариант

Watch this video on YouTube

Немного другим устройством отличаются такие разновидности фитингов, как пуш муфты. Устройство в данном случае следующее:

  1. Корпус, произведенный из полимера, его по показателю прочности можно сравнить с металлическими изделиями.
  2. Резиновые кольца — уплотнители. Они способны выдержать большую температурную нагрузку.
  3. Кольцо внутри, оснащенное пружиной. На нем лежит ответственность за фиксацию трубы в требуемом положении.
  4. Пластиковый кожух, он размещен на внешней стороне, и держит целую конструкцию.

Все описанные разновидности соединительных деталей на металлопластиковые трубы отличаются простою установки, что является их значимым преимуществом перед остальными аналогичными приспособлениями.

Что нужно знать о разнице способов?

Перед выбором вида фитингов, устанавливаемых на водопровод или отопительную систему, необходимо познакомиться с отличиями двух разных способов обжима:

  • Трубопровод с компрессионными фитингами – обслуживаемый (нуждается в подтяжке гаек примерно раз в году), а система с пресс-фитингами – монолитная, не обслуживаемая.
  • Для монтажа компрессионных деталей достаточно подручных инструментов, для установки пресс-гильзы необходимы специальные пресс-клещи.
  • Систему с компрессионными фитингами в любой момент можно разобрать для замены деталей или ремонта, трубопровод с пресс-фитингами если и придется менять, то полностью.
  • Разборная система должна быть на виду (для регулярного обслуживания), монолитные соединения можно заливать стяжкой и маскировать в стенах.

Если важна стоимость комплекта соединительных элементов, то имейте в виду, что пресс-фитинги примерно в 1,5 раза дешевле обжимных аналогов.

Лучшие металлопластиковые трубы 32 мм

Трубопроводы с этим размером используются для подвода воды, в качестве стояков в небольшом загородном доме, в системах водоснабжения. Универсальность применения повышает требования к используемым трубам и фитингам. Это учитывают ведущие производители и мы рекомендуем приобретать изделия только известных брендов

Наша команда советует обратить внимание на две серии европейских производителей, которые отличаются хорошими техническими характеристиками и длительным сроком эксплуатации

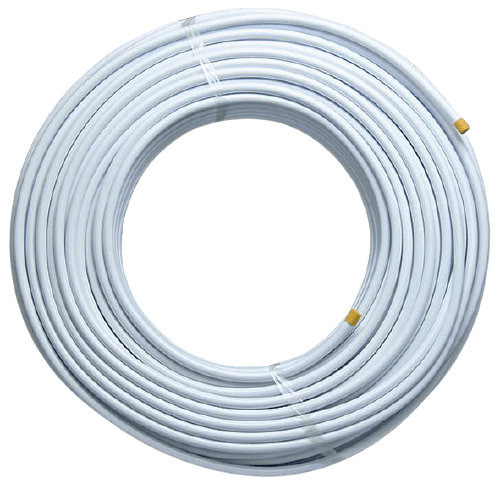

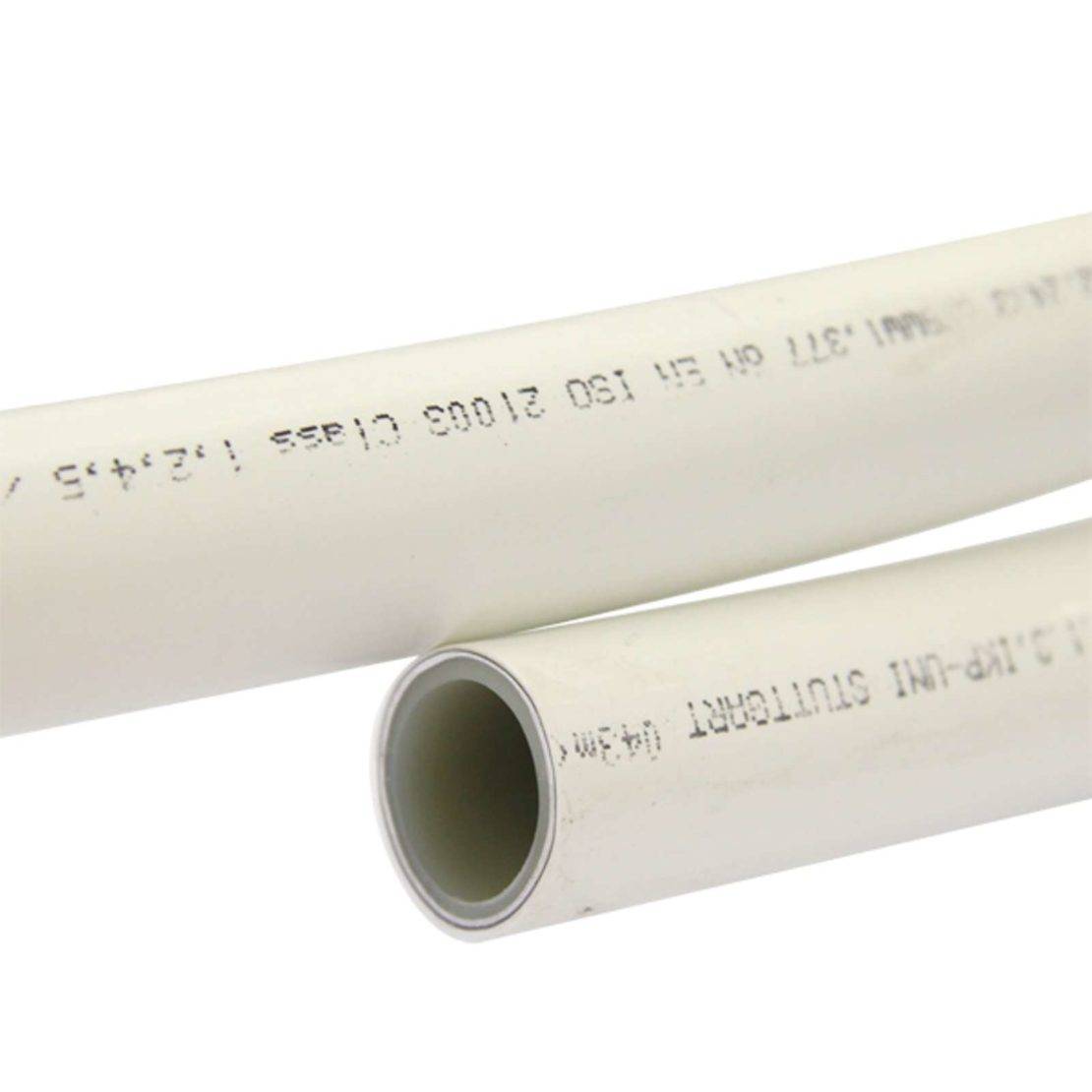

Uponor MLC S 40

Многослойная труба для систем отопления, питьевого водоснабжения предназначена для работы под давлением до 10 атмосфер. Внутренний и внешний слой выполнен из термостойкого полиэтилена, что обеспечивает стабильную работу при температуре 90 градусов. Армирование продольно сваренным алюминием обеспечивает отсутствие линейного расширения, защиту от диффузии кислорода. Высокое качество используемого клея обеспечивает срок службы не менее 50 лет.

Можно использовать для скрытого и внутреннего монтажа. Белый цвет гармонично вписывается в интерьер, а отсутствие линейного расширения помогает экономить на кронштейнах крепления. Отличительная особенность – хорошая гибкость. Это актуально для систем, прокладываемых в помещениях со сложной планировкой.

Достоинства:

  • Устойчивость к расслоению;
  • Гладкая внутренняя поверхность;
  • Высокое качество фитингов;
  • Минимальный радиус изгиба.

Недостатки:

На рынке можно встретить подделку.

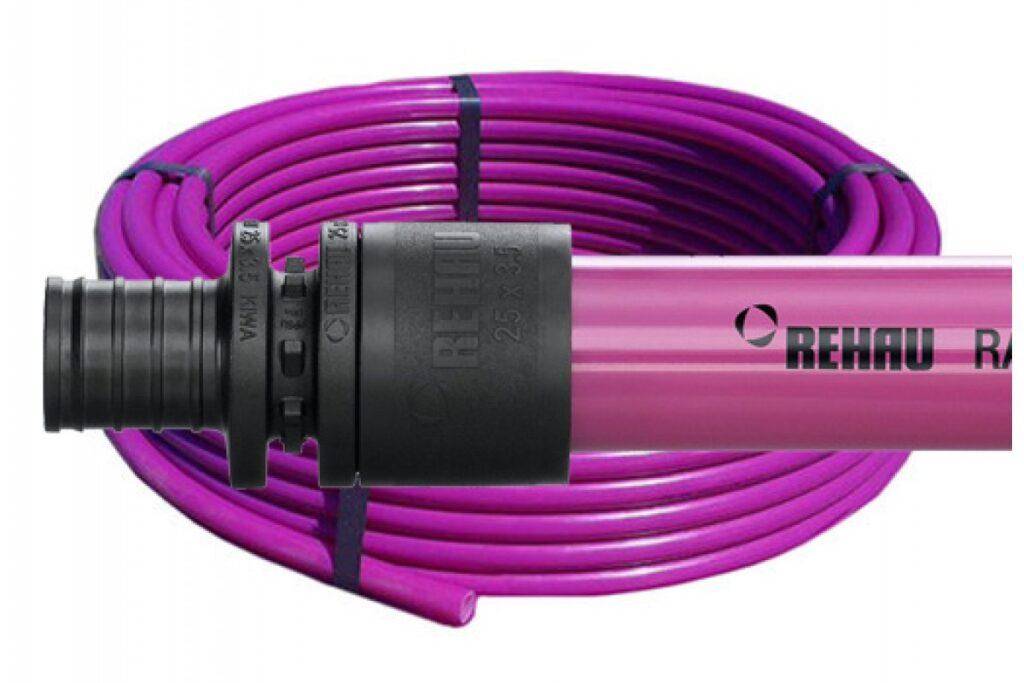

Rehau Rautitan pink 40

Эта линейка продукции разработана для систем теплоснабжения. Может использоваться для подключения радиаторов, в качестве стояков, в качестве теплого пола в больших по площади помещениях. При производстве используется термостойкий полиэтилен, который сшивается пероксидным методом. Особенностью материала является розовый цвет, который подчеркивает сферу применения изделий.

Работы по прокладке трубопровода можно выполнять при температуре до -10 ºС. Для монтажа разработан широкий ассортимент фитингов. Использование технологии стыковки на надвижной гильзе позволяет отказаться от уплотнительных колец и повысить надежность всей системы теплоснабжения.

Достоинства:

  • Высокая ударопрочность;
  • Допускается монтаж в стяжку;
  • Хорошая устойчивость к агрессивным химическим реагентам;
  • Срок службы 50 лет;
  • Выдерживает замерзание.

Недостатки:

Используется только с технической водой.

Американки

Фитинги американки для металлопластиковых труб называют самым удобным и популярным видом фасонных изделий. К этому добавляют и высокую надежность.

Это резьбовой вид соединения считают экзотическим, и говорят, что к его созданию причастны американцы. Отсюда, собственно говоря, и пошло название «американка».


По своей сути это муфта с накидной гайкой, которую можно демонтировать много раз. Чтобы выполнить стык с таким вариантом фасонных изделий, необходимо только закрутить гайку.

Так же мастера утверждают, что при помощи американки очень удобно производить действия с отопительными радиаторами.

На базе этого конструктивного элемента можно создать стык высочайшего уровня герметичности, по этим причинам данный вид соединения обширно используется в высокотемпературных системах с и таким же уровнем давления.

Краны


Краны – это фитинги для металлопластиковых труб, которые представляют собою ряд запорно-регулирующей арматуры. Их применяют для различных трубопроводов. Это могут быть магистрали с подачей холодной, а так же и горячей воды. При установке крана необходимо помнить, некоторые правила.

Краны бывают следующих видов: прямые, угловые и комбинированные. С их помощью просто сконструировать систему высокой сложности.

Стоимость кранов отличается в зависимости от сложности их конструкции.

Пресс – муфты

Смотреть видео – прессовой или обжимной Ф

Фитинги опрессовочные для металлопластиковых труб называют пресс – фитингами. Устройство данного механизма описано немного выше, и такие муфты существуют в нескольких типах. Это позволяет посредством пресс – фитинга соорудить разводку всех конфигурационных вариантов.

Для разветвления и поворотов используют отводы, уголки и тройники. А для оформления линейной магистрали ставят переходники и состыковочные элементы. Кроме этого унификация этих фасонных устройств дает возможность состыковать металлопластиковые трубы с медными и другими видами сортамента.


Нужно отметить, что опрессовочные изделия для металлопластиковых труб создают неразъемное соединение, которое имеет свои значительные преимущества:

  • Высокий уровень прочности. На участке с установленным пресс – фитингом рабочий показатель давления составляет до 10 атмосфер.
  • Длительный период использования опрессовочных фасонных устройств на металлопластиковых магистралях. И высокие показатели соединения на протяжении всего сроки эксплуатации не изменяются. Производители уверяют, что пресс – фитинги в случае правильной установки могут служить более полувека.
  • Стыки не нужно обслуживать. Благодаря этому свойству стыки могут монтироваться скрытым способом.
  • Пресс – муфты не боятся температурных изменений.
  • Монтаж выполняются легко и за короткое время.
  • Использование опресовочных фитингов уменьшает расход трубного сортамента и арматуры, что по большому счету удешевляет протяжку магистрали.

Некоторые секреты установки зажимных муфтовых приспособлений

Несмотря на то, что зажимные фитинги для металлопластиковых труб монтируются просто, есть некоторые нюансы, которые нужно запомнить. Прежде всего – это правильно выбранные для работы клещи.

Без качественного этого инструмента, говорить о надежной работе магистрали не приходится

При покупке нужно обратить внимание не только на изготовителя инструментов для зажимных деталей, но и на то, что этот инструмент предназначается для работы только с определенным объемом трубопроката

Хотя есть модели, которые позволяют работать с несколькими диаметрами зажимных механизмов. Новые усовершенствованные модели клещей для зажимных муфт имеют особую маркировку: ОРS, АРС и AРS. Так же потребители могут встретить в продаже ручные и гидравлические варианты спецоборудования для зажимных устройств.

Компрессионные муфты

Компрессионные фитинги для соединения металлопластиковых труб на сетевых магистралях встречаются очень часто. Устройство компрессионного элемента следующее: кольцо обжима, накидная гайка, штуцер.

Монтаж компрессионного фитинга осуществить не сложно. Его последовательность такая:

  • выравнивается трубная заготовка;
  • на ней аккуратно выполняется срез, для которого предварительно делается разметка;
  • зона среза обрабатывается разверткой, и трубному изделию придается округлая правильная форма;
  • на заготовку одевается гайка компрессионного фитинга и разрезанное кольцо;
  • увлажненный штуцер «садят» на трубу так, чтобы торцевая часть трубы упиралась в кромку муфты;
  • гайка закручивается до упора от руки;
  • затем гайку подтягивают ключом, делая не больше одного – двух оборотов.

Выполняя монтаж компрессионных муфт, не следует применять ключи, оснащенные дополнительными рычагами.

Особенности ручного пресса для труб

Металлопластиковые изделия можно обжать механическими и гидравлическими ручными клещами. Первый тип инструмента состоит из двух рукояток, которые соединены с обжимной головкой при помощи шестеренчатого механизма. При их сжатии происходит передача усилия на головку, а она в свою очередь сдавливает гильзу фитинга.

В комплекте к ручным клещам прилагаются различные варианты насадок

Такие пресс-клещи для металлопластиковых труб имеют возможность регулирования длины рукояток, что облегчает работу оператора. Механический инструмент более дешев и конструктивно прост, но требует затрачивания физических усилий.

Гидравлические пресс-клещи для металлопластиковых труб на одной из своих ручек имеют гидроцилиндр. Его выходной шток механически связан с головкой обжима. Во время сведения рукояток в гидроцилиндр вдавливается поршень и создается давление, которое передается головке. Таким образом, при работе затрачиваются меньшие усилия, но это повышает стоимость инструмента и требует его регулярного технического обслуживания.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
