Кладка печи своими руками — подробное руководство порядовки со схемами и чертежами

Особенности конструкции, чертежи

Существуют различные типы отопительных устройств такого вида, их объединяют общие элементы конструкции:

Корпус — изготавливается чаще всего из листовой стали, в которой удобно вырезать отверстия для дымохода и дверец топки, зольника.

Фото 1. Чертёж металлической печи для бани (вид спереди, сбоку) и изображение устройства в готовом виде.

• Топочная камера — обычно выполняется отдельный короб из стали достаточной толщины (не менее 5 мм), состоящий из самой топочной камеры и приваренной снизу конструкции выдвижного зольника. От топки он отделяется стальной решеткой с крупными ячейками. Помимо сбора сажи, зольник выполняет функцию подачи воздуха в топочную камеру, то есть создает тягу.
• Каменка — металлическая корзина для камней, чаще всего располагается прямо над топкой для лучшего прогревания. Каменка бывает двух типов: открытая, обеспечивающая удобное создание пара, или закрытая, расположенная внутри корпуса печи.
• Бак для воды — может располагаться как рядом с каменкой, так и над ней. Обычно бак с водой снабжается специальным краном, подающим воду на раскаленные камни, это обеспечивает формирование пара.
• Дымоход — отводит продукты сгорания, дым и горячий воздух на улицу, также создает тягу.

Фото 2. Чертёж банной печки из металла: проработана каждая деталь устройства, указаны размеры.

Металлические печи имеют свойство сильно нагреваться при эксплуатации, интенсивный жар может приносить дискомфорт находящимся в парилке, а раскаленная поверхность стать причиной ожогов. Поэтому такой тип устройств обычно облицовывают камнем или кирпичом — помимо защиты от жара, экран наряду с каменкой выступает как накопитель тепла. После того как печь погаснет, кирпичный экран еще долго будет обогревать воздух, просушивая парную после ее использования.

Существует еще один распространенный способ снизить чересчур сильный жар от печи: топочная камера выкладывается изнутри шамотным (огнестойким) кирпичом. Этот способ называется футеровкой и имеет свои минусы. Перегретый воздух, попадая в дымоход, может стать причиной возникновения пожара. Поэтому если выполняется футеровка топочной камеры, рекомендуется обязательно установить над ней каменку для поглощения части жара.

Порядовка банных печей

Порядовка печей для бани подбирается исключительно, исходя из её конструкции. Например, существуют варианты, когда печка работает непрерывно, а есть варианты, когда она протапливается периодически и должна определённое время сохранять тепло в помещении. В принципе, печь для бани и порядовка, выполненные своими руками, не так уж сложны в исполнении. Однако для этого нужно хорошо изучить схему кладки и чётко следовать инструкции, прилагаемой к ней.

Кроме того, вам может весьма пригодится чертеж порядовки печи из кирпича для бани, снабжённый фото, что же касается порядка выкладки печи, то она следующая:

Возведение фундамента и основания. Если ваша баня небольшая, то для печи вполне будет достаточно обычного ленточного фундамента, но в обязательном порядке вам нужно будет выполнить хорошую гидроизоляцию.

Подготовка раствора и инструмента. Если вы будете готовить его самостоятельно, глину для него вымочите в обязательном порядке в течение 5 суток. После этого смешайте с цементом и песком в пропорции 2:1.
При этом, когда выкладываются кирпичные печи для бани, чертежи с порядовками должны быть всегда под рукой. Дело в том, что с ними постоянно нужно будет сверяться, чтобы не допустить ошибки.
Кладка печи начинается с нулевого ряда, в котором начинает формироваться вентиляционный канал. При этом она ведётся послойно со строгим соблюдением схемы расположения кирпичей

Кроме того, во время работы необходимо периодически проверять горизонтальность и вертикальность каждого ряда, а также отслеживать правильность углов.
Все печные приборы устанавливаются на своём ряду, так, например, заслонка монтируется на 3 ряду, в 8 ряду устанавливают дверцы топки, а в 12 – металлический короб для камней каменки.
Далее кладка идёт, согласно схеме, при этом особое внимание нужно будет уделить выкладке дымоходов и пустот в печи, так как от этого зависит качество её тяги.
Оканчивается выкладка печи обычно 27 рядом, на котором выполняют дымоход на нужную вам длину.

Естественно, что каменная печь для бани своими руками и порядовка для неё других конструкций имеют свои особенности, поэтому стоит заранее внимательно изучить строение, например, той же голландки, которую иногда выкладывают в бане.

В том случае, когда вы плохо разбираетесь в печном деле, имеет смысл пригласить на строительную площадку опытного печника, который может дать вам весьма полезные консультации по выкладке вашей печи. Так, например, существуют некоторые правила пожарной безопасности, которые стоит соблюдать при обустройстве печного топления.

Нужен ли чертеж для печи?

Печка является достаточно простым строением в домашнем интерьере, поэтому в большинстве случаев подробный план не является необходимостью.

Единственное исключение – это крупная многофункциональная печь

Для трудоемких проектов чертеж все-таки является важной частью, но если имеются определенные навыки, они могут не понадобиться

Если планируется стройка комбинированной печи, навыки скудные, а чертеж отсутствует, следует вызвать высококвалифицированного мастера – он может справиться с таким проектом без схемы.

Размещение печи – процесс среднего уровня сложности, оно требует достаточного количества ресурсов и некоторых знаний. Такая конструкция пользуется популярностью за счет своей пользы и большого функционала.

Примечательно, что печь можно разместить практически где угодно, на улице она также будет уместно смотреться. Единственным минусом будет то, что такое строение будет достаточно большим по объему и уместится не в каждое помещение.

Во избежание ошибок при строительстве можно вызвать мастера, а данная статья поможет с проверкой.

История происхождения

Русская печь в её классическом исполнении появилась в XVIII веке. Именно тогда для кладки стали использовать огнеупорный кирпич и оснастили трубой. С этого времени она становится символом достатка и уюта. А росписи на её наружных стенках не только украшали печь, но и играли роль оберега жилища от происков нечистой силы.

Главными задачами печи становятся отопление дома и приготовление пищи. Равномерному прогреву всех помещений способствовал выбор места. Печь ставили в центре избы.

Большие печи использовали в роли бани. Протопив их, место, где горели дрова, тщательно очищали, затем настилали туда соломы и ставили несколько чугунов с водой. Потом туда залезали взрослые, а детей доставляли к месту купания на специальной деревянной лопате (вспоминаем сказку про Бабу-Ягу).

Как мылись в русской печи

Печь являлась прекрасным местом для отдыха и сна. Для этого  есть  специально отведённое  место, именуемое полатями (полки для сна). По «Домострою» их требовалось поднять над полом на 2,5 аршина. Чаще всего полати выполняли двухъярусными (первый, для взрослых, второй, для детей).

У большой русской печи здесь одновременно могли уместиться до шести человек.

Сегодня интерес к подобным конструкциям неуклонно возрастает. Чему в немалой степени способствует экономичность устройства, возможность выложить её без использования сложного оборудования, дорогостоящих материалов.

Русская печь является конструкцией полиморфной. Даже классические варианты подобных печей отличались друг от друга в соседних избах одного населённого пункта. Их последующее улучшение и модернизация породили огромное число вариаций которые, при всём желании, невозможно рассмотреть в рамках одной статьи.

Поэтому более детально рассмотрим только печь классическую.

Подготовка и расчеты

Внимательно подумайте, как лучше всего расположить малогабаритную печь. К примеру, если она будет построена сразу рядом с внешней стеной, то большая часть тепла будет уходить на отопление улицы, поэтому лучше всего располагать ее в центре дома

Примите во внимание, в какой части дома будет находиться дверца отопительной камеры. Подбрасывать топливо и чистить печь будет легче, если дверца топливной камеры выходит в коридор или прихожую

Так у вас будет меньше проблем с пеплом и пылью.

Кирпичная малогабаритная печь не требует большого расхода материалов. Скорее всего, Вам потребуется следующее:

• Керамический кирпич – 200 шт.
• Огнеупорный кирпич – 70 шт.
• Обыкновенная глина – 0.2 куб. метра.
• Шамотная глина – 15 кг.
• Топочная дверка 250х250 мм.
• Поддувальная дверка 130х140 мм.
• Прочистная дверца 130х140 мм.
• Задвижка вьюшечная 130х130 мм.
• Толь для гидроизоляции 800х500 мм.

Если Вы впервые занимаетесь постройкой малогабаритной печи, Вам пригодится детальный чертеж, чтобы не пришлось ничего изобретать. Самый популярный вид это печь 2х2 кирпича, Малютка или Одноколпаковая ПТО-2300. Вы можете с легкостью найти и распечатать чертеж этой конструкции в интернете.

Варианты обогрева дома

Выбор способа обогрева зависит от планировки строения – боковой или нижний. Первый вариант является лучшим решением для домов из нескольких помещений, поскольку соседняя комната прогревается при помощи бокового отопительного щитка. Второй способ применяют с целью теплоснабжения одной комнаты, но имеющей большую площадь.

Стенки подподового пространства прогреваются снизу. В настоящее время конструкции с целью увеличения КПД снабжают колпаковым типом горения, что дает возможность обеспечивать равномерный прогрев и стабильную тягу. В таких агрегатах топливо сгорает полностью и в них меньше скапливается сажи.

Выбор размера поверхности печи

Прежде чем приступить к постройке, необходимо выбрать тип и модель будущей конструкции. Основными критериями для выбора будет не ее внешний вид и простота возведения, а теплоотдача (способность обогреть необходимую площадь).

Выбирая место ее размещения, следует знать, что боковые поверхности печи обладают наибольшей теплоотдачей. Этот фактор определяющий при выборе места.

Разным моделям присущи разнообразные формы:

• Прямоугольные;
• В виде буквы Т;
• С лежанкой или кухонным оборудованием для приготовления пищи.

Они могут выполнять функции отопительного прибора для жилых комнат, или быть разделителем пространства.

Для малой домовой площади не стоит выбирать слишком массивные конструкции, даже если у них будет широкий набор функций, они будут занимать слишком много места и отдавать чрезмерно много тепла. Для прогрева всей печи нужно много топлива, при этом теплоотдача будет слишком велика.

Важное значение имеет и расположение печи, относительно жилых комнат, а также критерием является утепление всего дома. Таблица размеров печи, с учетом площади помещения

Таблица размеров печи, с учетом площади помещения

Выбор места

Прежде чем вплотную приступить к строительству, стоит определиться, где будет располагаться печь. Если имеется только один небольшой свободный участок в доме, с этим уже ничего не поделать. Но для получения максимальной теплоотдачи рекомендуется размещать печь в центральной части дома или комнаты. Таким образом, ни одна из ее элементов не будет касаться уличной стены, соответственно, теплый воздух не выйдет наружу. Помимо этого, при соседстве с несущей конструкцией могут возникнуть перепады температуры, что отрицательно влияет на долговечность отопительного устройства и работу дымохода.

Фундамент

выполняют его заглубление

Котлован под устраиваемый фундамент должен иметь квадратную форму. Что касается его размеров, то они должны быть 1,2 × 1,2 м. Его легко можно вырыть своими руками, прибегнув к ручному инструменту – лопате.

После завершения землекопных работ дно ямы утрамбовывается

Затем на её дне устраивается подушка из песка, для которой важно выдержать оптимальную толщину слоя, равную 10-15 см. Далее насыпается щебень слоем 15 см, который после его укладки нужно утрамбовать, а после этого установить опалубку

Это нужно делать с расчетом, что она пройдет через всю толщину фундамента.

Заливка фундамента под будущую печь выполняется в несколько приемов. Первые слои могут состоять из раствора, который сделан из цемента и гальки. Верхний слой нужно заливать бетоном, изготовленным из песка и цемента

Принимая во внимание вес сооружения, застывание фундамента должно происходить длительное время, не менее трех недель

Это важно, ведь иначе печь, сооруженная своими руками даже в соответствии с выбранной схемой, простоит недолго. Трещина, возникшая в фундаменте, приведет к необходимости выполнения ремонта

Трещина, возникшая в фундаменте, приведет к необходимости выполнения ремонта.

Когда основание печи с плитой набрало достаточную прочность, опалубку снимают, а верхнюю часть фундамента застилают гидроизолирующим материалом – тремя слоями рубероида. Первая кладка кирпича своими руками будет производиться далее на нем.

Кладка кирпича русской печи – 10 проектов + порядовки

Основное, что хочется сказать нашим читателям, при выполнении работ по строительству печей различный конструкций, будь то печь в баню, угловой камин или же русская печь из кирпича так это то, что насадные трубы меньше других влияют на планировку постройки и, как следствие на расстояние между дымоходом и коньком. Их устанавливают непосредственно на печи они, служат, как бы их продолжением. Насадную трубу рекомендуется ставить не на кирпичную кладку печи, а на железобетонную плиту, которая укладывается на перекрытие. Это даст возможность ремонтировать печь, разбирая её стенки, по очереди. Плита, опираясь на три стены, даст устойчивую опору для трубы.

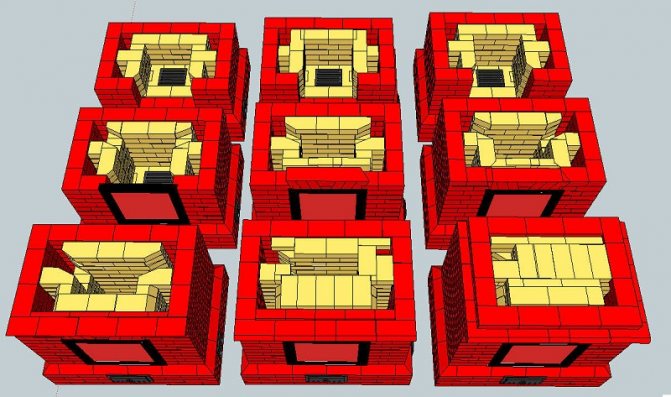

Рассмотрим порядовку первой конструкции, на которой показано, порядное выполнение работ, в деталях видно, как делается теплая стена у печи, которая обогревает дом и сохраняет тепло в печи надолго, после закрытия задвижки. Основная функция такой печи – обогрев помещения.

Следующим вариантом, представленным нами будет печь, служащая, как для обогрева помещения, так и для готовки еды, издавна русская печь служила людям сохраняя тепло на максимально возможное время, а так же участвуя в приготовлении пищи.

На всех, предложенных нами вариантах, очень хорошо видно использование шамотного – жаростойкого кирпича. Он используется в непосредственном контакте с огнем, если его не использовать, то обычный кирпич, у Вас очень быстро потрескается и такой ремонт, обойдется в кругленькую сумму.

Так же в русской печке, можно сделать встроенный духовой шкаф, в котором можно готовить очень много различных блюд. При этом открытый шкаф, во время топки печки, мгновенно нагреет даже очень большое помещение.

Все представленные нами модели и варианты строительства русских печей, наглядно показывают, как ряд за рядом, стоит выкладывать данные печи, что бы от них был максимальный эффект, по теплоотдаче. А так же, что бы не было задымления помещения. Поэтому, строго следуйте инструкциям и тогда у Вас обязательно все получиться.

Следующая печь, выглядит достаточно компактной, но будет точно так же хорошо обогревать Вас и приготовит Вам еду. Мы всегда стараемся показать весь спектр предлагаемых вариантов, отбирая для Вас лучшие из возможных. Стараемся разнообразить формы и размеры, что бы любой из Вас, смог выбрать то, что ему по душе.

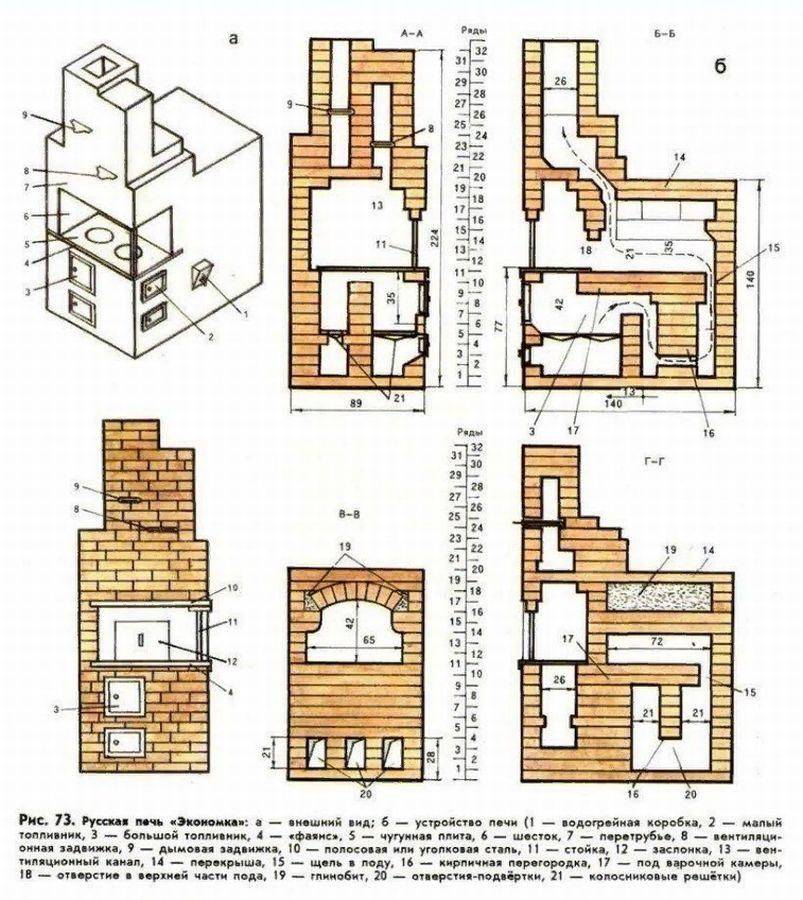

Конструкция печи, представленная ниже, является одной из классических форм, русской печи. На ней можно лежать взрослым и играть детям, не боясь сквозняков и холодных полов. Она очень удобна своими двумя топками, практична в использовании и готовке пищи, на ней можно просто разогревать, поддерживая тепло в доме.

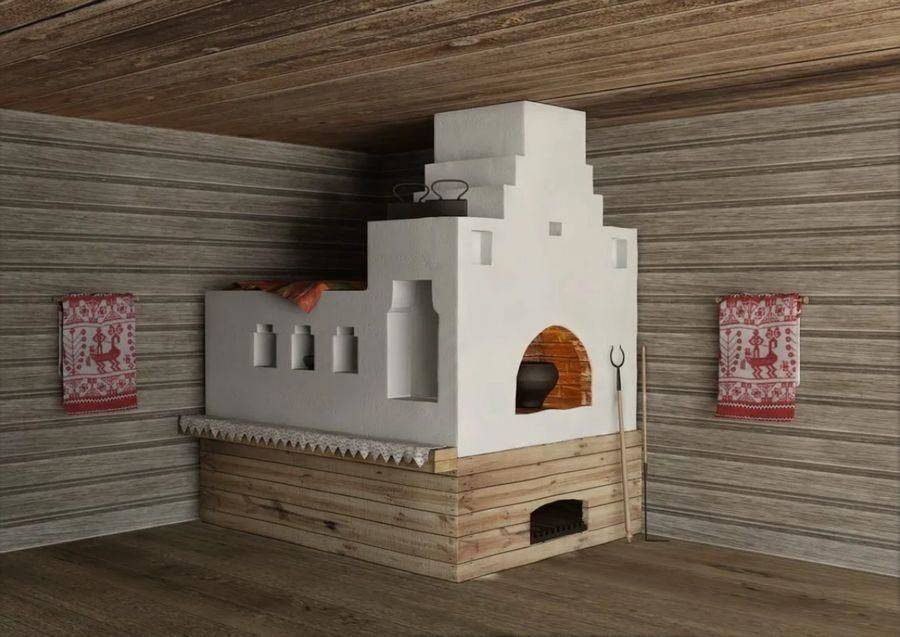

Русская печь в интерьере очень хорошо смотрится, она вносит в него нотки старины и красиво гармонирует с окружающим пространством.

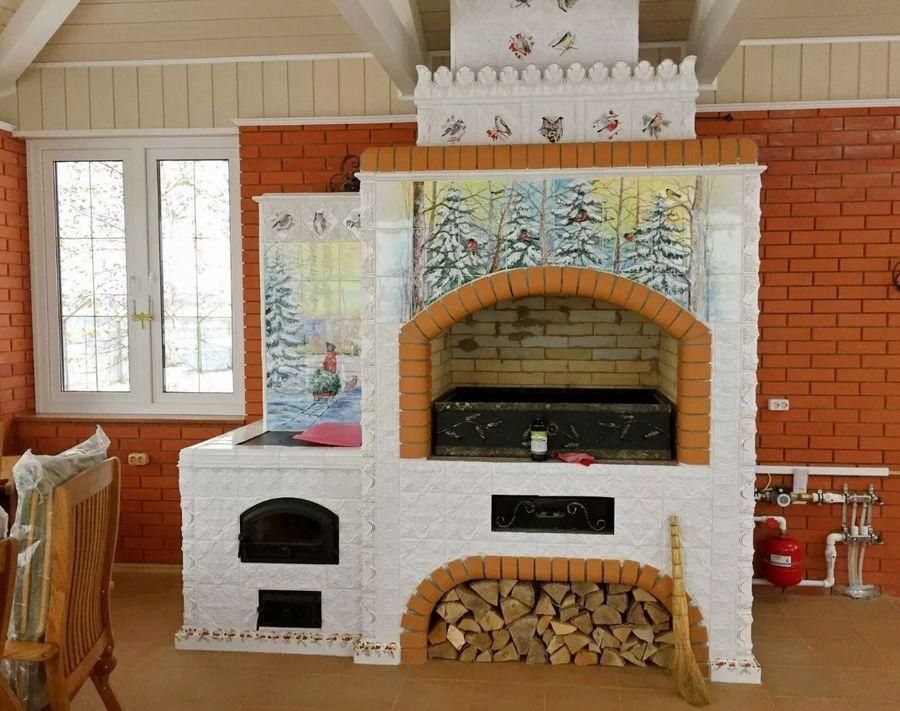

Так же печь можно украсить плиткой и различными рисунками, что бы украсить её и создать дополнительный уют в доме. Русская печь дополнительно может служить и как котел отопления, встроить в нее бак и подключить его к системе отопления, совсем не сложно, помимо того, что она будет обогревать помещение теплом от кладки, так она еще будет долго сохранять его и нести тепло в помещения, который находятся за пределами комнаты, где она установлена.

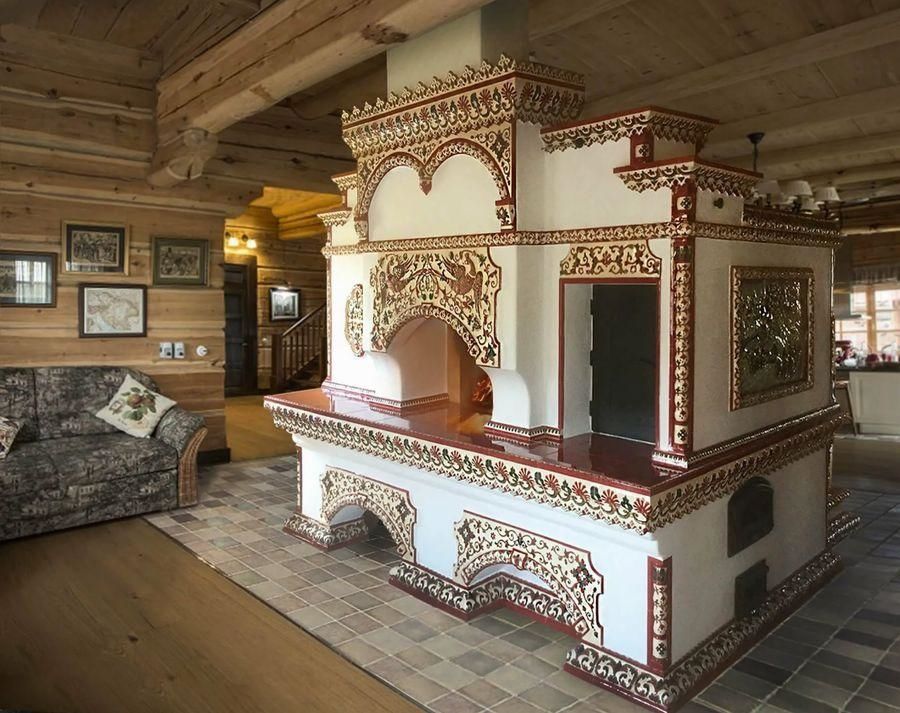

Примеров декорирования русской печи существует бесконечное количество, все зависит, только от Вашего воображения и желания приукрасить Вашу печь. В таком оформлении, она будет являться центральным предметом на Вашей кухне, подчеркивая Вашу уникальность и стиль оформления кухни.

Читать полностью (ссылка)

Особенности и секреты популярности кирпичных печей

Кирпичная печь является не только функциональным отопительным прибором, но ещё и стильным элементом интерьера

Наверное, не существует такого человека, которому бы не нравился живой очаг с потрескивающими дровами и особенно комфортным теплом. А ведь старая добрая кирпичная печь сможет порадовать не только этим, но и способностью создавать наиболее благоприятствующую для здоровья атмосферу. Все дело в материале, из которого возводят этот удивительный агрегат. Являясь ближайшим родственником керамики, кирпич при нагревании выделяет в воздух водяные пары, а при остывании вбирает их обратно. Печка как бы «дышит», благодаря чему в помещении устанавливается оптимальная влажность

Немаловажно и то, что тепло становится уже при температуре 18–19 °С, тогда как при использовании других видов отопления уровень комфорта начинается от 20–21 °С. Кроме того, будучи изготовленным из глины, кирпич является экологически чистым материалом, а значит, при эксплуатации отопительного прибора можно не волноваться по поводу выделения вредных для здоровья соединений

Несмотря на то что каждый вид кирпичных теплогенераторов имеет свои функциональные и конструктивные особенности, все они схожи между собой в плане обустройства топочной и теплообменной части. Так, любая стационарная печь этого типа имеет:

фундамент, который служит основанием отопительного прибора и равномерно распределяет его вес по всей площади;топку, одновременно выполняющую роль топливника и камеры сгорания;колосниковую решётку, позволяющую реализовать нижнюю подачу воздуха в зону горения. За счёт этого повышается производительность обогревающего агрегата и появляется возможность регулировки интенсивности горения топлива;зольную камеру, которая облегчает очистку печи;дымоход, который создаёт необходимую тягу и выбрасывает отработанные газы в атмосферу.

Конструкция кирпичной печи канального типа

Кроме своего основного предназначения, дровяные теплогенераторы используются ещё и для приготовления пищи, а также обустройства дополнительного места отдыха. Само же сооружение может быть установлено как в помещении, так и во дворе, например, в зоне отдыха с барбекю, мангалом или казаном. Если же говорить о каминных печах, то их теплогенерирующая функция и вовсе отодвигается на второй план, уступая место визуальной и имиджевой составляющей.

К достоинствам кирпичных печей относятся:

быстрый нагрев поверхности;возможность использования нескольких видов топлива;низкие эксплуатационные расходы;исключается опасность ожога при касании стенок отопительного прибора;по-особенному мягкое, комфортное тепло;не обезвоживается воздух в помещении;широкие возможности в плане украшения интерьера.

Есть у рассматриваемых агрегатов и недостатки. Наиболее существенный из них — потенциальная опасность отравления угарным газом, которая появляется при неправильной эксплуатации. Ещё один — большие габариты и масса. Вот, пожалуй, и всё. Как видите, оборудование этого типа имеет сплошные преимущества и практически полное отсутствие негативных моментов, что, впрочем, и обуславливает его высокую популярность.

2

Топливник – теплоотдача и  топливо влияют на устройство

Самое простое устройство у отопительной печи, которая имеет две части: топливник и дымообороты. Другие типы печей содержат дополнительные устройства. Основная частью любой печи – топливник. К нему предъявляются определенные требования, в частности, должен быть достаточных размеров: за одну закладку вмещать почти все топливо. Воздух должен поступать в необходимом объеме, постоянно должна поддерживаться высокая температура.

При недостаточных размерах топливника наблюдается низкая теплоотдача. Ширина зависит от требуемой теплоотдачи: до 1тыс. ккал – 12см, до 3 тыс. – 27 см, если больше – до 50 см. Для удобства размеры топливника принимают кратными кирпичу. Длину делают от 26 см до 51 см, самый длинный предназначается для дров. Используемое топливо влияет на высоту: 6–15 рядов (42–100 см). Колосник укладывается на ряд или два ниже дверцы, чтобы не выпадали угли. Часто делают наклон задней части выше переда для более качественного горения.

Топливники: а – дровяные; б – торфяные; в – каменноугольные.

Для топливника применяется шамотный кирпич, которым его выкладывают или футеруют изнутри. Общая толшина стенок не менее ⅟2 кирпича. Топливник, выполненный в виде свода, улучшает качество горения. В дровяном топливнике хорошо сгорает топливо всех видов. Для угля требуются усиленные колосники толщиной 4 см и хороший поддув, для чего размеры колосника равняются длине зольника под топливником.

Как сложить печь с варочной поверхностью

Построить печь, снабженную варочной поверхностью, также можно своими руками. Самый простой вариант будет иметь габариты 78 на 53 сантиметра. То есть, шириной в 2 кирпича, а длиной в 3. Не смотря на маленькие габариты, на таком агрегате можно разместить одну конфорку.

Основание такой печи должно быть на 10 сантиметров больше габаритов ее самой. А фундамент делают таким образом, чтобы первый ряд кирпичей шел от уровня пола.

Если под домом есть подполье высотой более полуметра, то копать фундамент для печки не нужно. Можно сделать опалубку по грунту и уложить на дно два слоя рубероида (это защитит конструкцию от влаги). Далее заливают бетон и дают фундаменту не меньше недели на высыхание. После чего можно приступать к укладке.

Особенности строительства:

Стартовый ряд устанавливают на глинистый раствор, толщиной 5 миллиметров. Выровняв его по уровню, приступают к второму. На нем же необходимо оставить место для дверцы поддувала.
Перед установкой к дверце прикручивают проволоку, концы которой помещают в швы между кирпичами. Это обеспечит лучшую фиксацию.
Так как металл в разогретом состоянии расширяется, необходимо оставить зазор между краями кладки и дверцей. Рамку самой дверки перед монтажом обматывают асбестовым шнуром.
Третий ряд укладывают таким образом, чтобы кирпичи перекрывали швы предыдущего яруса. В это же время происходит установка колосников.
Ряд номер четыре отличается от предыдущего, так как на нем формируются стены топки

Кирпичи на нем укладываются на ребро, при этом важно соблюдать «перевязку» швов.
За камерой для топки находится дымооборот. Для того чтобы в будущем была возможность удалить из него золу, кирпич в задней части кладут без раствора.
В дымоходе делают две подставочки из обломков кирпичей для того, чтобы на них опиралась внутренняя перегородка.
Камни ряда № 5 ставятся плашмя, не забываем оставить место для дверцы в топку.
Во время укладки дымовых каналов, обязательно очищайте их внутренность от выступающей глины мокрой тряпкой

В противном случае будет нарушен ход дыма.
На восьмом ярусе необходимо осуществить перекладку дверцы в топочную камеру. Не забудьте поместить проволоку с нее в швы. На этом же ярусе рекомендуется установка «дымового зуба». Это кирпич со скошенным торцом, благодаря ему он усиливает теплоотдачу и замедляет выход дыма на улицу через трубу.
Когда уложите девятый ряд, необходимо установить асбестовый шнур, укрытый в глиняном растворе. Он загерметизирует стык чугунной плиты с кирпичной кладкой.
На десятом ряду поверх топливника помещается чугунная плита с конфоркой.
Ряд № 11 примечателен тем, что на нем в трубу монтируется дымовая задвижка, контур которой также уплотняется асбестовым шнуром и глиной.
На последних двух рядах кирпичной кладки формируются стенки дымоотвода. Туда же потом помещается труба.

По завершению строительства печки необходимо высохнуть. Для этого в ней открывают все дверцы и задвижки, после чего оставляют на неделю. Далее производят пробную топку. Используют небольшое количество щепок и хвороста.

Преимущества печей Кузнецова

После завершения всех работ получается высокоэффективное устройство, идеально отвечающее условиям жизни за городом. Многофункциональность, простота в эксплуатации и ухода будут выгодным дополнением к отличным отопительным качествам.

Благодаря очень высоким температурам внутри топочной камеры, большая часть золы и сажи прогорает, позволяя снизить периодичность чисток.

Одно из достоинств кузнецовки — возможность выбора любого доступного на данный момент твердого топлива: дров, сухих кусков торфа, опилок.

При небольших изменениях конструкции существует возможность установки системы нагрева газом или электричеством. Доступно подключение печи к водяному контуру, что позволит качественно прогревать отдаленные помещения. Несомненным плюсом будет сравнительно невысокая стоимость материалов, возможность выполнить все этапы работ самостоятельно.

Материалы для кладки

Перед тем как приступать к работам по строительству печи своими руками, необходимо приобрести материалы в достаточном количестве, которые будут использоваться при её сооружении. Во время проведения работ необходимы:

• красный кирпич М150 в количестве 1085 шт.;
• силикатный кирпич для сооружения топки150 шт. Вместо него можно использовать шамотный;
• песок – 80-100 ведер;
• глина –200 кг;
• уголок 50×50 мм и 40х40 мм;
• стальная проволока 2 мм — 25 м;
• металлический лист 4 мм 1,5 × 1,5 м;
• рубероид -3 м;
• асбестовый шнур 5 мм — 10 м;
• материал для изоляции стен.

Сооружение фундамента также требует подготовки соответствующих материалов:

• песок;
• цемент;
• арматура;
• щебень;
• доски для опалубки.

Кроме этого, для строительства полноценной печи с плитой своими руками, которую можно будет использовать для обогрева жилища и приготовления пищи, потребуется приобрести чугунные детали:

• колосниковая решетка -1 шт.;
• варочная панель с двумя конфорками -1шт.;
• задвижки- 3 шт.;
• две дверцы для топочной камеры и поддувальни по 1 шт.;
• дверцы для чистки- 5 шт.

После того как материалы подготовлены и в распоряжении строителя имеются нужные инструменты, можно переходить к активной фазе работ.

Монтаж дымоотводной трубы

Как сложить печь с дымоотводной трубой после завершения возведения кирпичных стен? Руководство по возведению печи предусматривает предварительный выбор трубы, которая по типу и функциональным особенностям должна соответствовать конструкции будущей печи. Для облегченной конструкции рекомендуется выбирать небольшую трубу из легкого и жаростойкого материала.

При выборе стоит учитывать подходящую толщину стенок дымоотводной трубы, которая не может быть меньше чем ½ толщины кирпича. Аналогичного размера должен быть и диаметр проходов для дымоотводной трубы.

По длине верхняя часть трубы, расположенная над крышей, не должна быть меньше 55 см. Для обустройства дымоотводного канала применяется соединительный раствор на основе цемента или извести. Глиняно-песчаная смесь не подходит для проведения подобных работ, поскольку под воздействием атмосферных осадков она будет быстро вымываться и образовывать конденсат на внутренних стенках трубы.

Дымоотводная труба с минимальным количеством изгибов должна иметь общую длину не менее 5 метров. Готовая конструкция может оснащаться специальной заслонкой-шибером.

Схема кладки печи для дома

Схема кладки печи для дома, это первое что потребуется человеку, решившему обустроить в своем жилище отопление при помощи печи. В этом материале мы рассмотрим какие схемы кладки домашних кирпичных печей существуют, в чем их особенности и различия.

Кладку каменной печки можно осуществлять следующими способами:

• 1. вподрезку;
• 2. с пустыми швами;

При обустройстве печки по первому способу, штукатурка печи не требуется, поскольку заполнение всех швов осуществляется раствором. Толщина стенок печи предопределяет способ, с которым укладываются кирпичи. Стенки выкладывают толщиной одного кирпича, и половины кирпича. Иногда, можно встретить кладку в 3,4 кирпича. Для работ по обустройству печи обязательно нужно пользоваться печным кирпичом. Его еще называют «красный кирпич», полнотелый. Ни при каких обстоятельствах не пользуйтесь кирпичами, которые были взяты от какого-нибудь разобранного строения, керамзитоблоками или щелевыми кирпичами.

Укладка первого ряда производится просто кирпичем, не пользуясь раствором. Кирпич равняют, определяют переднюю стенку, места, в которых будут располагаться все дверцы. Эти операции можно назвать последней «прикидкой». Когда данные действия будут произведены, кирпичи ложатся с раствором.

После этого, начинают укладывать углы. Следующий этап, по советам специалистов – это обустройство контура всей печки. Пользуясь отвесами, от потолка к к углам печки протягивается бечевка. При помощи этих вертикальных линий, вы легко сможете ориентироваться во время работ.

Учитывая модель выбранной вами печки, следует определить области, в которых будут располагаться: поддувало, топочная камера, зольник. Дверцу под поддувало устанавливают тогда, когда выложат третий ряд кирпичей, спустя один ряд выкладывают зольник.

После этого, идет обустройство топки. Каждая дверца прикрепляется обожженной проволокой. Когда вы дойдете до выкладки свода, нужно будет произвести подпил кирпичей. Потребуется расчет, призванный обеспечить хорошую стыковку кирпичей между собой. Укладку свода начинают после того, как будет выложен второй ряд кирпича после дверци топки.

Для облицовки камеры сгорания пользуются специальным огнеупорным кирпичом. Поскольку облицовочный кирпич и кирпич кладки обладают разными температурными характеристиками, то монтаж облицовки к самой печи не должен быть выполнен жестко. Во время монтажа трубы дымохода, следует позаботиться о обустройстве специальной задвижки, регулировка которой должна производиться плавно и без труда.

Достоинства и недостатки

К достоинствам кирпичной банной печи следует отнести:

• способность аккумулировать и долго отдавать тепло;
• равномерный и стабильный режим нагрева помещения;
• привлекательный и аккуратный внешний вид
• комфорт и удобство пользования.

Недостатками кирпичной печи можно считать:

• стационарный вариант установки, невозможность передвинуть печь даже на несколько сантиметров;
• большой вес и размер, необходимость создания собственного основания (фундамента);
• нагрев помещения требует больше времени, чем при использовании металлических печей;
• при неграмотном использовании возникает опасность отравления угарным газом.

Мнение эксперта
Ловкачев Борис Петрович
Банных дел мастер знающий всё о парении

Достоинства и недостатки кирпичных печей известны давно. Пользователи предпочитают кирпичные бани за равномерный и стабильный нагрев, безопасность и удобство пользования.

При случайном прикосновении получить сильный ожог о кирпичную печь сложнее, чем при касании о раскаленный корпус металлической конструкции. Кроме этого, остывание кирпичного сооружения длится гораздо дольше — баня сохраняет рабочий режим в течение нескольких часов.

Недостатки печек

У русской печи с лежанкой и плитой помимо достоинств имеются и недостатки, как и у всех твердотопливных агрегатов:

1. Для хранения дров нужно оборудовать специальное место.
2. В процессе функционирования собирается мусор от угля или поленьев.
3. Отопление дома получается неэкономичным. Даже при наличии усовершенствованных изменений расход топлива получается большим.
4. Кладка русской печи с лежанкой и плитой возможна только при условии наличия у исполнителя соответствующих знаний и навыков. Эту работу желательно доверить опытному печнику, услуги которого стоят дорого, а это означает, что будут дополнительные расходы.

Приемы работы при строительстве

Опечье

Деревянное опечье держит печь весом до 1600 фунтов (примерно 750 кг), т.е. малую или среднюю без подпечка. Выполняют его в виде сруба в два пояса, с засыпкой бутом и настилом из брусьев. Настил накрывают войлоком, как следует вымоченным в жидком растворе жирной глины, а по нему – кровельным железом.

Арки и своды

Арки и своды выкладываются из НЕЧЕТНОГО числа кирпичей по опалубке на деревянных шаблонах – кружалах. Сначала в натуральную величину делают чертеж арки в разрезе, затем по нему подтесывают на клин замковые кирпичи. Выложить свод с прямым замком или беззамковый самодельщику можно и не пытаться, это может не всякий опытный каменщик.

Далее готовят кружала с учетом толщины досок опалубки и по ним выкладывают свод без замка. Потом нужно густо смазать пазы замков раствором и вложить замки в паз. Следующий этап – замки по очереди и в несколько проходов постепенно забивают в паз до места. Киянкой тут не обойдешься, приходится орудовать поленом. Но лупить что есть дури нельзя; нужно использовать инерцию тяжелого полена, а не силу резкого удара.

Контролируют качество замыкания свода по выдавливанию колбасок раствора из швов: оно должно быть более-менее равномерным по всей поверхности. Густой раствор течет медленно, поэтому нужно делать перерывы между проходами. В итоге получится предварительно напряженная конструкция; только такой свод и прослужит долгие десятилетия.

Расход материала

Классическая русская печь, описанная выше, в зависимости от размера требует примерно такого количества материалов:

1. Малая – 1500 кирпичей и 0,8 куб. м раствора.
2. Средняя – 2100 кирпичей и 1,1 куб. м раствора.
3. Большая – 2500 кирпичей и 1,35 куб. м раствора.

Возможные сложности

При самостоятельной постройке и нехватке опыта легко допустить некоторые ошибки:

• Использование некачественных материалов — дешёвый кирпич часто имеет дефекты или трескается при нагревании до высоких температур.
• Если не вымочить кирпич перед постройкой, он будет вытягивать влагу из раствора, что приведёт к неравномерной просушке и ухудшению прочности и герметичности кладки.
• Швы между кирпичами заполняются неравномерно и недостаточно плотно — в дальнейшем это приводит к нарушению герметизации.

Чтобы избежать этих и других ошибок перед началом работ лучше обратиться за консультацией к опытному специалисту.

Что будем строить

Печь, которую предлагаем сложить своими руками, в народе имеет несколько названий: Малютка» или одноколпаковая печь ПТО-2300. Ее размеры составляют 770х510х2380 мм. Такая конструкция хорошо подходит для дачного строительства. Топливник складывается из огнеупорного кирпича. Устройство может работать практически на любом твердом топливе, а именно на дровах, каменном угле, торфе, антраците.

ПТО-2300 является самой компактной из всех толстостенных моделей. Ниже можно увидеть печь 2х3 кирпича с довольно простой конструкцией. Само название говорит о ее мощности, т. е. устройство может выдавать до 2300 ватт в час. Одной топки хватит, чтобы обогреть помещение размером 25 м² или две смежные комнаты площадью 35 м².

В основном подобную конструкцию устанавливают в центральной части дома. Благодаря форме вытянутого прямоугольника она выступает в качестве перегородки между комнатами.
