Как подключить видеокамеру к телевизору: использование разного типа соединений

Передача изображений с нескольких камер на ТВ

Если вы хотите смотреть изображение не с одной, а сразу с нескольких камер наблюдения на нескольких отдельных телевизорах, тогда вам потребуется более сложный прибор – IP-видеорегистратор, или медиасервер. Он способен передавать качественное изображение на неограниченное количество телевизоров, а если в аппарате поддерживается беспроводная передача по Wi-Fi, то сигнал можно раздавать даже на мобильные устройства.

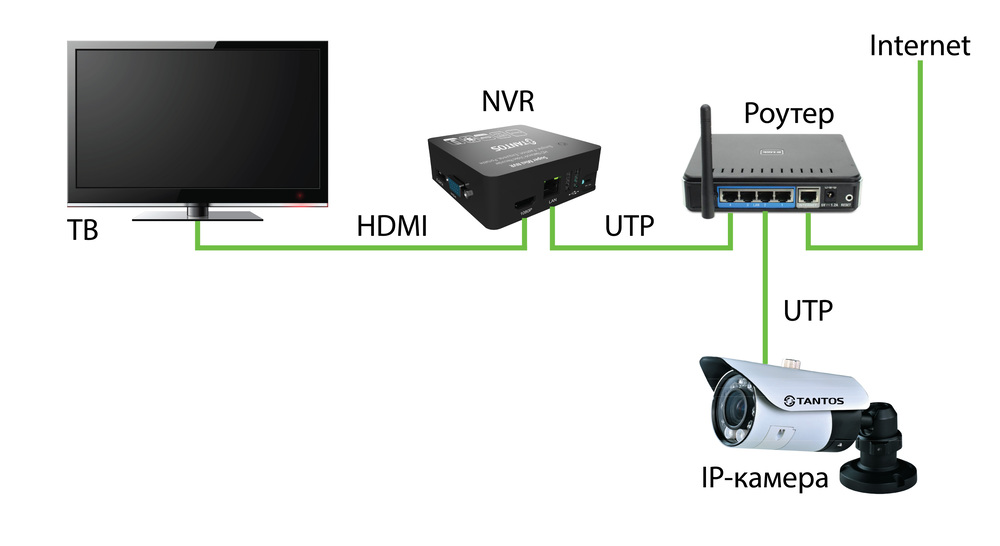

Настроить трансляцию с уличных камер видеонаблюдения на телевизоры через медиасервер можно сделать по следующей схеме:

  1. Первым делом IP-видеорегистратор подключаем к ТВ-приёмнику посредством HDMI-кабеля.
  2. С бесплатного ресурса Google Play скачиваем специальную программу от фирмы-производителя видеоустройства и устанавливаем скачанное приложение на свой медиацентр.
  3. Запустите программу на IP-видеорегистраторе и установите приём сигнала с камеры.

Дальнейшее управление программным продуктом будет осуществляться через телевизоры: вам нужно будет найти канал передачи и настроить свою схему видеонаблюдения. Процесс может оказаться не совсем лёгким и сразу понятным, но разобравшись в нём, вы создадите удобную и надёжную систему видеонаблюдения на всех нужных устройствах.

Подключение нескольких камер к нескольким телевизорам

Для вывода картинки с нескольких IP-камер на большое число телевизоров одного модулятора будет не достаточно. Здесь потребуется специальный медийный сервер. Подключить его можно, соблюдая следующую последовательность действий:

  • при помощи порта HDMI подключить к телевизору медиасервер;
  • зарегистрировать для медиасервера учётную запись в Google Play;
  • скачать и установить на медиасервер специальную программу, предложенную изготовителем регистратора или камеры;
  • зайти в программу и подключиться к устройству;
  • произвести поиск канала передачи на телевизоре, войти на него и получить доступ к программе.

Схема подключения устройства

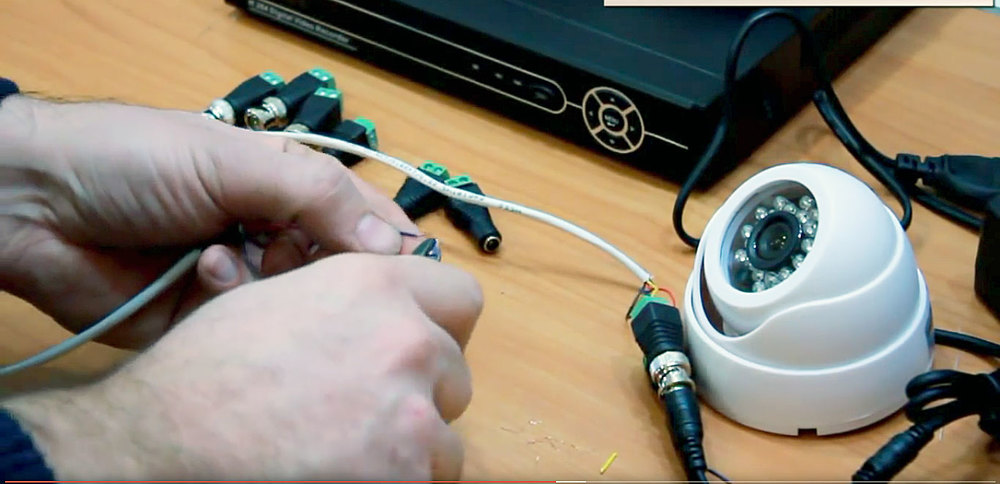

Среди всех возможных способов именно аналоговый называют самым простым.

Для создания прямого подключения нужно выполнить такую последовательность действий:

  • соединить плюсовой вывод БП с красным проводом камеры;
  • соединить «минус» и «тюльпан»;
  • жёлтый сигнальный кабель соединяем с центральным контактом.

Для осуществления такой схемы не нужно особых навыков

Чтобы схема подключения стабильно работала важно приобрести высокого качества БП и максимально уменьшить протяжённость кабелей

SCART-подключение осуществляется таким образом:

  • подсоединяем к 12-вольтному БП;
  • подключаем камеру через низкочастотный вход;
  • режим приёмника меняем на AV.

Цифровая камера подключается к телевизору по аналогичной схеме через кабель HDMI: сначала присоединяем питание, а потом порт выхода к камере.

Наиболее востребованными камерами в сфере защиты называют IP-технологии. Для организации такого типа подключения нужно присоединить все IP камеры к регистратору (сетевому или гибридному). При подключении камеры изображение сразу появляется на экране. Управление происходит клавиатурой или мышью. Устройства могут отличаться наличием микрофона и воспроизведением звука.

Технология Смарт ТВ пользуется спросом для такого типа подключения. Smart TV – это телевизоры, оснащённые минимизированной ОС и отдельными приложениями. Некоторые технологии имеют доступ к сети.

Получить соединение можно с помощью любого браузера или программы трансляции видеоряда. Используя сервис Ivideon или осуществив подключение напрямую, можно наслаждаться хорошим изображением.

Тип принимаемого сигнала

Телевизоры могут принимать аналоговое (PAL, SECAM, NTSC) и более качественное, цифровое (DVB) вещание, что определяется типом тюнера, установленного в модели.

Учитывая тот факт, что все телевизоры с цифровым тюнером могут принимать аналоговый сигнал, стоит предпочесть цифровую модель. Тем более, что в 2018 году вещание большинства каналов отечественного телевидения ведется в цифровом формате.

Значения частоты развертки и времени отклика.

Частота кадровой развертки определяет скорость смены кадров изображения. При значении частоты развертки – более 85 Гц. , мерцание перестает быть заметным человеческому глазу и не вызывает усталости. Некоторые телевизоры, кроме чересстрочной развертки изображения, обладают опцией прогрессивной развертки, которая позволяет воспроизводить в два раза больше строчек в кадре, что практически исключает появления эффектов дрожания горизонтальных линий и мерцания.

Время отклика – это скорость, с которой изменяется свечение точек на экране. При больших значениях времени отклика, в видео с быстро движущимися объектами, к примеру, в спортивных трансляциях, может возникать видимый шлейф. Значения времени отклика менее 7 мс. полностью исключают появление этого ненужного спецэффекта.

Камера заднего вида (автомобильная)

Неудивительно, что сейчас даже в машине есть те же и тв-экраны и «видящие» устройства, которые регистрируют вокруг происходящее. И, разумеется, полезное действие обоих в сочетании друг с другом неоспоримо, но как подключить камеру заднего вида, если нет определенного опыта? Делается это совершенно легко, по аналогии с предыдущими монтажами:

красный соединяется с сигнальным проводом фонаря заднего хода, а черный/белый заземляется там же;
желтая подводка совмещается с видеовыходом камеры и видеовходом моноблока, если нет специально предназначенного разъема для последнего, то обозначенный надписью V >Важно помнить! Что короткие замыкания в электросетях не редкость, поэтому нелишним будет врезать в желтый провод предохранитель на 0,5 А и после завершения подключения обязательно изолировать все места соединений.

На данный момент выпускаются видеокамеры заднего вида с передачей видеосигнала посредством беспроводной сети. В таких условиях подключение выполняется еще проще. Необходимо только вставить передатчик и приемник сигнала в соответствующие разъемы выхода камеры и входа монитора. А затем для проверки функционирования включить задний ход на автомобиле и если не обнаружится проблем, то на экране появится картинка.

Многие люди до сих пор пользуются обычными телефонами (без операционной системы) и с предубеждением относятся к смартфонам. Они предпочитают использовать мобильный по своему прямому предназначению — в качестве простого средства связи, «говорилки».

При этом даже простые модели современных сотовых, как правило, имеют встроенную фото-видео камеру, поэтому может возникнуть желание просмотра медиафайлов на экране ТВ. В данном материале мы разберемся как подключить телефон к телевизору.

Table of Contents

Камера заднего вида (автомобильная)

Неудивительно, что сейчас даже в машине есть те же и тв-экраны и «видящие» устройства, которые регистрируют вокруг происходящее. И, разумеется, полезное действие обоих в сочетании друг с другом неоспоримо, но как подключить камеру заднего вида, если нет определенного опыта? Делается это совершенно легко, по аналогии с предыдущими монтажами:

  • красный соединяется с сигнальным проводом фонаря заднего хода, а черный/белый заземляется там же;
  • желтая подводка совмещается с видеовыходом камеры и видеовходом моноблока, если нет специально предназначенного разъема для последнего, то обозначенный надписью VIDEO IN непременно подойдет.

Важно помнить! Что короткие замыкания в электросетях не редкость, поэтому нелишним будет врезать в желтый провод предохранитель на 0,5 А и после завершения подключения обязательно изолировать все места соединений.

На данный момент выпускаются видеокамеры заднего вида с передачей видеосигнала посредством беспроводной сети. В таких условиях подключение выполняется еще проще. Необходимо только вставить передатчик и приемник сигнала в соответствующие разъемы выхода камеры и входа монитора. А затем для проверки функционирования включить задний ход на автомобиле и если не обнаружится проблем, то на экране появится картинка.

Схема с одной видеокамерой и несколькими принимающими устройствами

Данный вид подключения получил широкое распространение в подъездах многоквартирных жилых домов. В этом случае сигнал, поступающий от общей камеры, необходимо распределить по квартирам, находящимся под охраной. Для прямого просмотра изображения потребуется монитор, оборудованный разъемом HDMI VGA. Однако, чтобы избежать дополнительных затрат, можно обойтись и без него. Будет вполне достаточно воспользоваться модулятором ТВ сигнала, установленным на лестничной площадке.

Модуляторо ТВ сигнала выводит изображение, передаваемое видеорегистратором, на все модуляторы и соответственно на все телевизоры, подключенные к каждому модулятору. Основным техническим условием является подключение всех телевизоров к единой системе кабельного телевидения. То есть, количество модуляторов будет зависеть от количества провайдеров.

Принцип работы модулятора достаточно простой. К коллективному каналу передачи телевизионного сигнала добавляется еще один информационный поток, для вещания которого предусмотрена свободная частота. Настройка на определенный канал осуществляется в телевизоре.

Подключение модулятора происходит следующим образом:

  • Модулятор устанавливается в разрыв передающего телевизионного кабеля.
  • К нему же с помощью коннектора «тюльпан» поступает сигнал от видеокамеры или видеорегистратора.
  • На корпусе модулятора имеются настройки, позволяющие задать частоту или номер канала, используемые при передаче изображения.

К стандартному телевизионному делителю, установленному на выходе, может быть подключено до 4-х телевизионных приемников. Сам модулятор относится к активным устройствам и способствует улучшению качества сигнала.

Порядок подключения камеры видеонаблюдения к телевизору

Разберёмся далее, как подключить камеру видеонаблюдения к телевизору. Схема подключения, прежде всего, зависит от типа используемой камеры и разъёма подключения.

Без дополнительного оборудования возможно подключение только аналоговой камеры. Несмотря на то, что такие модели ещё несколько лет назад устарели, остаются фанаты, которые всё же предпочитают использовать подобную технологию. Для соединения напрямую используют вход RCA жёлтого цвета, который часто называют «тюльпаном».

Аналоговый сигнал использует элементарную схему работы.

Завершив подключение, переводим режим на телевизоре и подаём питание. Всё готово. Правда, такая схема работает только для одной камеры.

Если у вас более современный ТВ без выхода RCA, то нужно купить переходник RCA–HDMI.

IP-камеры используют несколько видов соединения:

  • Smart TV;
  • RCA;
  • ТВ-модулятор.

Подключение через Смарт ТВ считается самым простым. Технология Smart давно уже не считается новшеством и пользуется огромным спросом. Для соединения нужно на сервисе видеорегистрации создать учётную запись, далее, используя уникальную нумерацию, нужно добавить IP-адреса. Предусмотрена возможность группировать устройства по их нахождению.

IP-камеры, имеющие интерфейс Ethernet, не нуждаются в установке драйверов, ведь для создания подключения используют технологию витой пары. Устройства имеют личный IP-адрес и распознаются как отдельные элементы. Видео записывается на SD-карту или сервер.

Модуляторы телевизионного сигнала используются для разделения существующего сигнала для вывода на разные экраны. Особо актуально для уличной камеры в многоквартирном доме.

Модулятор выводит на телевизор изображение, которое передаётся через регистратор. Одно из обязательных условий — наличие одного провайдера.

Чтобы осуществить подключение, нужно присоединить модулятор кабелем. Соединитель в модуляторе подаёт сигнал с камеры. Если указать частоту на корпусе, можно подсоединить камеру к разным экранам.

На устаревших телевизорах используется RCA-сигнал. Прежде всего, нужно перекодировать сигнал через BNC. Для этого нужно иметь 2 коннектора: один имеет форму тюльпана и отдельный для BNC. Коаксиальный кабель поможет соединить их между собой.

Подключив оба устройства, нужно настроить сигнал на вход. Для этого, как правило, используют режим AV или «Композит».

Схема подключения устройства

Давайте рассмотрим более подробно, как подключить камеру к телевизору разными типами кабелей.

Схема подключения через SCART выглядит так:

  • Подсоедините камеру к 12-вольтному блоку питания;
  • Кабель от камеры подключите в низкочастотный вход на телевизоре;
  • Затем телеприёмник переведите в режим получения видеосигнала (в старых моделях он так и называется – AV).

Если вы всё сделали правильно, то изображение с видеокамеры должно отобразиться на ТВ-экране.

Довольно часто жители многоэтажных домов устанавливают небольшую камеру на лестничной площадке. Видеосигнал от такого прибора можно провести в каждую квартиру на этаже или даже на нескольких этажах. В аналоговых видеокамерах есть два разъёма:

  • Красный – для подключения БП;
  • 2 RCA-разъёма (жёлтый и белый).

Чтобы подключить аналоговую камеру к телевизору, вам нужно будет сделать такие действия:

  • Подключите блок питания к видеоустройству;
  • Видеовыход камеры (жёлтого цвета) подключите к видеовходу телевизора;
  • Аудиовыход камеры (белый кабель) соедините с аудиовходом ТВ;
  • Для просмотра изображения телеприёмник нужно перевести в режим «AV».

Также аналоговую видеокамеру можно успешно подключить через комбинированный коаксиальный (квк) кабель. Благодаря особенностям его конструкции, по такому проводу можно одновременно подавать и сигнал, и питание. На картинке можно увидеть схему такого подключения:

Разъёмы BNC могут использоваться на каждой стороне коаксиального кабеля.

Прямое подключение цифровой камеры к телевизору происходит по той же схеме, только с использованием кабеля HDMI или Mini-HDMI:

  • Блок питания подключаем к камере;
  • С помощью кабеля соединяем порт «Выход» на камере с телевизионным портом «Вход».

Если в вашем телевизоре отсутствуют входы нужного формата, то можно воспользоваться переходниками. Но помните, что переходник – это устройство не для преобразования сигнала, а только для переброски контактов. Если вы будете использовать переходник SCART – тюльпан, то передача сигнала будет происходить стабильно и надёжно, так как алгоритм работы с информацией у обоих стандартов одинаковый. Однако использование переходника HDMI – тюльпан не сможет вывести на ваш экран цифровую картинку, тут понадобится преобразователь сигнала.

Парковочные видеокамеры или автомобильные камеры заднего вида также плотно входят в нашу жизнь. Они помогают более уверенно парковаться даже в самых ограниченных зонах. Но одно дело купить автомобильную камеру и правильно её установить, а совсем другое – подключить камеру к телеприёмнику. Как бы сложно это ни казалось вначале, устройство таких камер стандартно. В них тоже есть три штекера:

  • Красный провод (+) нужно соединить с сигнальным кабелем фары заднего хода;
  • Чёрный или белый провод (-) для заземления (там же, где берём питание);
  • Жёлтый провод передаёт видеосигнал, поэтому его совмещаем с видеовходом телевизионного блока (VIDEO IN).

Выбор способа передачи данных

Беспроводные камеры передают сигнал по радиоканалам

Система наблюдения организована так, что от камеры на объекте сведения идут на центральный охранный пункт, где устанавливаются видеорегистраторы, компьютеры, коммутаторы, мониторы. Эффективный способ передачи означает качественное изображение, независимо от расстояния между камерами или их удаленности от обрабатывающего центра.

Картинки традиционно транслируются при помощи проводных линий. Подключить видеокамеру можно на основе витой пары или коаксиального кабеля, что зависит от расстояния передачи. Без кабеля сигнал передается радиоканалами, так работают беспроводные камеры. Способ эффективно применяется на расстоянии до 100 – 1 тыс. метров на открытом пространстве. В условиях города такой метод используется редко.

Беспроводной

Камера подсоединяется к передатчику, а плата — к принимающему модулю. Характеристики беспроводных устройств не характерны для обычных моделей.

Схема подключения видеонаблюдения без кабеля работает в зависимости от параметров:

  • Цифровое или аналоговое устройство. Первая разновидность дает меньше помех при трансляции, чем вторая. Цифровые камеры стоят дороже, поэтому аналоговые применяются там, где нет необходимости в четкой и детализированной картинке.
  • Дальность трансляции сигнала. Пользуются спросом модели, передающие изображение на 100 метров, увеличение расстояния означает существенное повышение стоимости.
  • Количество задействованных камер в системе. Приемники беспроводных устройств чаще работают с 1 – 4, реже обслуживают 8 каналов.

По кабелям

Для подключения камер используются несколько видов кабелей

Для передачи цифрового видеосигнала к серверу используется стандартный провод UTP 5-ой категории (витая пара). Применяется и витая неэкранированная пара, которая работает благодаря методу Power over Ethernet. Коаксиальный шнур эффективно работает на удалении 100 – 400 метров, но после 150 метров сигнал становится слабее. Каждые 100 – 120 метров устанавливаются усилители.

Техническое решение задачи по подключению камеру видеонаблюдения:

  • применение качественного кабеля, передающего на 150 м;
  • использование коммутаторов для удлинения расстояния до 200 м;
  • каскадное применение интернет-удлинителей;
  • для коаксиального кабеля ставятся преобразователи среды (увеличение до 400 м);
  • использование передачи с помощью WI-FI.

Sony Bravia

Телевизоры Sony Bravia пользуются соответствующей популярностью вследствие того, что в отличие от многих других устройств они имеют приемлемую цену. При этом технические характеристики и функциональность данных приборов остается на высоком уровне.

Отличительными особенностями Sony Bravia в плане подключения к ним таких внешних устройств, не характеризуются. Этот процесс стоит осуществлять так как по отношению к Samsung Smart TV или же LG Смарт ТВ.

Общая схема подключения к Sony Bravia:

Таким образом, общая схема подключения к Sony Bravia ничем не отличается от подсоединения таких же устройств к Samsung Smart TV или же LG Смарт ТВ. Главное — тщательно выполнять инструкцию по применению и рекомендации людей, имеющих в этом опыт и навыки.

Источник

Как подключить камеру видеонаблюдения к телевизору

Видеокамеры уже давно используются не только для съемок, но и для наблюдения. С этой целью необходимо обязательное подключение к какому-либо экрану, чтобы получить качественное изображение наблюдаемого объекта. В качестве экрана может использоваться телевизор или монитор компьютера, схемы подключения которых различаются между собой.

Практически во всех современных камерах имеется разъем, представляющий собой вход-выход типа AV. Поэтому подключение таких устройств к телевизору не представляет особых сложностей. Непосредственное соединение выполняется с помощью провода, оснащенного разъемами «тюльпан», окрашенными в определенные цвета. Точно такие же цвета имеются у разъемов телевизора. То есть, провода подключаются в соответствующие разъемы. Другой конец провода таким же образом подключается к видеокамере.

Некоторые видеокамеры оборудуются разъемом S-video, благодаря которому картинка получается более четкой и качественной. Для него требуется специальный кабель, приобретаемый отдельно. Желательно выбирать высококачественное изделие, в противном случае изображение будет не самым лучшим. Данный вариант подключения считается наиболее простым. В случае необходимости применяются более сложные схемы подключения с несколькими видеокамерами и принимающими устройствами.

Какие государственные организации и в каких случаях могут заниматься видеонаблюдением?

Наблюдение, предполагающее использование видеосистем и прочих технических средств, включено в перечень оперативно-розыскных мероприятий. Данная норма содержится в ст. 6 ФЗ «Об оперативно-розыскной деятельности».

Право на осуществление данного вида деятельности согласно ст. 13 этого же закона предоставлено ФСБ, МВД, ФСО, федеральным органам госохраны, органам по контролю за оборотом психотропных и наркотических средств, таможенным органам, службе внешней разведке, федеральной службе исполнения наказаний. Кроме того, сотрудники данных органов могут на законных основаниях использовать аппаратуру, предназначенную для скрытой съемки.

Что нужно для подключения

Чтобы смотреть видеоряд с камеры в записи, онлайн, для подключения следует подготовить:

  • блок питания со шнуром длины, достаточной для подключения к розетке;
  • подходящий коммуникационный кабель (при необходимости дополнительные переходники).

Чтобы камера работала в беспрерывном режиме, ей требуется питание. Как правило, требуется выпрямленное, стабилизированное напряжение 9-15 вольт с силой тока 0,7-1А. У каждой модели свои требования к питанию, при подключении к одному блоку питания необходимо учитывать возрастающую нагрузку.

Чтобы подключить камеру видеонаблюдения к телевизору напрямую, нужен кабель одного из пяти типов:

  • тюльпан;
  • коаксиальный;
  • HDMI;
  • «Краб»;
  • S-Video.

Коаксиальный кабель. Популярным кабелем считается AV RCA, позволяющий соединить систему через тюльпан. Наиболее продвинутое решение – использование HDMI, способное передавать сигнал в формате FullHD и выше.
