Правила расчета и возведения плитного фундамента — рассматриваем по пунктам

Какой должна быть толщина фундамента, как ее рассчитать

Многие индивидуальные застройщики на этапе разработки фундамента для своего дома сталкиваются с проблемой расчета его параметров, в том числе и толщины основы постройки. И правда, какой должна быть толщина плиты, если мы выбираем плитный железобетонный фундамент? Какой толщины принимать ростверк ленточного или столбчато-ленточного основания? С этими, на первый взгляд, простыми вопросами мы и попытаемся разобраться в данной статье.

Экономия против безопасности

В одной из следующих статей мы приведем конкретный пример расчета фундамента, а пока определим решающие факторы, оказывающие влияние на выбор толщины основания для дома:

  • фундамент должен эффективно воспринимать нагрузки от здания и деформации со стороны грунтового основания. Для этого необходимо задать такую толщину фундаментной конструкции, чтобы обеспечить гармоничную работу всех ее составляющих, например, арматуры и бетона;
  • понятно, что толщину фундамента можно задать заведомо достаточной, обеспечивающей 500% надежности и более, но в условиях экономии строительных материалов такой подход многим покажется неразумным;
  • получается, что должен сохраняться баланс между экономичным подходом и стремлением создать действительно надежный фундамент, который прослужит долгие годы, благодаря чему построенный на нем дом сохранит свою целостность

Расчет толщины плитного фундамента

Если вы решили возводить плитный фундамент, то вас наверняка волнует вопрос определения его толщины, отталкиваясь от которой можно проводить дальнейшие расчеты, например, расчет опалубки фундамента. Мы не будем приводить кучу формул, которые используют профессиональные строители – в этом нет необходимости. При желании вы можете воспользоваться одной из многих специальных программ, которые предназначены для проведения расчетов фундамента, в том числе и плитного. Обычно толщину плиты принимают исходя из общих нагрузок от дома и характера грунта на стройплощадке. При этом отталкиваются от того, что между двумя сетками арматуры необходимо выдержать не менее 70 мм. Добавим к этому толщину защитного слоя в 50 мм, а также толщину продольной и поперечной арматуры (для прутков диаметром 12 мм), получим, что толщина плиты должна быть: 70+2×50+12×4=218 мм. Но это в нашем случае. Обычно толщину плиты принимают равной 200, 250, 300 мм. Тут многое зависит от состава грунта и равномерного залегания пород. 250 мм – оптимальное значение, с неплохим запасом.

Расчет толщины ростверка

Что есть толщина фундамента для ленточного основания? Ведь может подразумеваться ширина ленты (вид сверху), либо ее глубина (в разрезе фундамента). Очевидно, что глубина ленты принимается исходя из условий строительства: при заглублении ниже ГПГ – она одна, для мелкозаглубленного – другая. Как правило, в последнем случае ее принимают равной 500-600 мм, но для легких сооружений, например, небольшой бани, можно принять меньше – 250-300 мм. Что касается ширины ленты, то она должна быть на 100 мм больше толщины возводимых на фундаменте стен.

Какой должна быть толщина столбов для свайного фундамента

Толщина столбов принимается исходя из расчетных значений требуемой площади подошвы основания. Но при этом она не должна быть меньше 100 мм. Это, что касается буронабивных и свайных оснований. Если планируется ставить дом на столбы из сборных строительных материалов или из железобетона, то толщина опор в этом случае принимается также исходя из расчетного значения площади основания, но не менее 400 мм ввиду того, что такие столбы обычно «закапывают» на незначительную глубину и есть риск их смещения/заваливания.

Напоследок

Переживаете о том, что ваш фундамент продавится или деформируется еще каким-то немыслимым образом? Тогда ступайте со всеми расчетами к опытному строителю. Либо можно освоить программы для расчета, благо оных не так-то и мало.

Устройство опалубки

Форму под сплошной фундамент из плиты чаще всего изготавливают съемной. Но если предусмотрен монтаж теплых полов, лучше использовать несъемную опалубку из полистирола.

Выполняют опалубку из досок минимальной толщины 200 мм и брусьев. Скрепляют элементы между собой саморезами так, чтобы головки располагались снаружи. Потом легче будет разбирать форму.

Гидроизоляция

Геотекстиль

Чтобы защитить основание от просачивания влаги из подземных вод через поры бетона, нужно всю поверхность, которая будет находиться под плитой покрыть гидроизоляционным материалом. Можно использовать рубероид, плотную пленку или геотекстиль.

Материал укладывают полосами внахлест, чтобы он перекрывал край предыдущей полосы на 150 мм. Делают заход на стенки котлована с выступом за его края.

Армирование

Диаметр прута сетки должен составлять не менее 12 мм

Устройство монолитной фундаментной плиты включает армирование сеткой из металлического прута, диаметром не менее, чем 12 мм. От качественного усиления зависит надежность и долговечность всей постройки. Сетку укладывают с соблюдением уровня и устанавливают маячки, по которым определяется высота заливки бетона.

Прутья связывают между собой проволокой так, чтобы образовались ячейки, диаметром 150-200 мм. Сварку применять не рекомендуется, так как места соединения быстрее подвергаются коррозии, а при подвижках грунта могут лопнуть.

Толщина сетки зависит от толщины плиты, она должна быть полностью погруженной в бетон. Иногда требуется укладка в несколько слоев.

Заливка монолитной плиты

Раствор должен содержать цемент марки М300 или выше

Заливать монолитную железобетонную плиту нужно в один заход. Для этого заказывают цементный раствор с завода или понадобится несколько рабочих, которым придется быстро смешивать и подавать большие объемы бетона. Цемент используют марки М300 и выше.

Самый надежный метод включает подачу бетона напрямую из бетономешалки, через рукав, в опалубку. В этом случае должен быть обеспечен свободный подъезд машины со всех сторон участка.

Вторым вариантом является подача цементного раствора по деревянному желобу. Понадобится несколько человек, которые через каждый метр будут проталкивать раствор, пока он достигнет места заливки.

Раствор после заливки уплотняют глубинным вибратором или металлическим прутом, чтобы вышел воздух и не осталось пустот.

Поверхность разравнивают длинной деревянной или металлической рейкой.

Уход за плитой до ее застывания

До высыхания плита должна быть покрыта полиэтиленом

Чтобы сплошной фундамент не растрескался в процессе высыхания, нужно соблюдать правила:

  • монолитная плита не должна резко высыхать, ее накрывают полиэтиленовой пленкой, каждый день смачивают из пульверизатора;
  • при ведении работ в зимнее время конструкцию обогревают тепловыми носителями;
  • опалубку снимают не ранее, чем бетон наберет 70% прочности.

Пример расчета

Пример предусматривает следующие исходные данные:

  • одноэтажный дом с мансардой размерами в плане 8 м на 10 м;
  • стены выполнены из силикатного кирпича толщиной 380 мм, общая площадь стен (4 наружных высотой 4,5 м) равняется 162 м²;
  • площадь внутренних перегородок из гипсокартона равняется 100 м²;
  • кровля металлическая (четырехскатная, уклон 30ᵒ), площадь равняется 8 м * 10 м/cosα (угол наклона кровли) = 8 м * 10 м/0,87 = 91 м² (также понадобится при вычислении снеговой нагрузки);
  • тип грунта — суглинок, несущая способность = 0,32 кг/см² (получено при геологических изысканиях);
  • снеговая нагрузка — 180 кг/м²;
  • перекрытия деревянные, общей площадью 160 м2 (также понадобится при вычислении полезной нагрузки).

Сбор нагрузок на фундамент выполняется в табличной форме:

Нормативная нагрузкаКоэффициент надежностиРасчетная нагрузка
Стены: 162 м2 * 690 кг/м2 = 111780 кг1,1122958 кг
Перегородки: 100 м2 * 30 кг/м2 = 3000 кг1,23600 кг
Перекрытия: 160 м2 * 150 кг/м2 = 24000 кг1,126400 кг
Крыша: 91 м2 * 60 кг/м2 = 5460 кг1,16006 кг
Полезная нагрузка: 160 м2 * 150 кг/м2 = 24000 кг1,228800 кг
Снеговая: 91 м2 * 180 кг/м2 = 16380 кг1,422932 кг
 ИТОГО:210696 кг

Площадь плиты под здание принимается с учетом того, что ширина плиты больше, чем ширина дома на 10 см. S = 810 см * 1010 см = 818100 см² = 81,81 м2.

Удельная нагрузка на грунт от дома = 210696 кг/818100 см2 = 0,26 кг/см2.

Δ = 0,32 — 0,26 = 0,06 кг/см2.

М = Δ*S = 0,06 кг/см2 * 818100 см2= 49086 кг.

t = (49086 кг/2500 м3)/81,81 м2 = 0,24 м = 24 см.

Толщину плиты можно принять 20 см или 25 см.

Выполняем проверку для 20 см:

  1. 0,2 м * 81,81 м2 =16,36 м3 — объем плиты;
  2. 16,36 м3 * 2500 кг/м3 = 40905 кг — масса плиты;
  3. 40905 + 210696 = 251601 кг — нагрузка от дома с фундаментом;
  4. 251601 кг/ 818100 см2 = 0,31 кг/см² — фактическое давление на грунт меньше оптимального не более чем на 25 %;
  5. (0,32-0,31)*100%/0,32 = 3% < 25%(максимальная разница).

Проверять фундамент большей толщины уже нет смысла, поскольку требующий меньшего расхода бетона и арматуры размер удовлетворил требованиям. На этом пример расчета толщины завершен. Принимаем плиту толщиной 20 см. Следующим этапом станет расчет армирования и количества арматуры.

Арматура для плитной конструкции подбирается в зависимости от толщины. Если плита с толщиной бетона толщиной 150 см и менее, укладывают одну сетку армирования. Если толщина бетона составляет более 150 мм, необходима укладка арматуры в два слоя (нижний и верхний). Диаметр рабочих стержней 12-16 мм (самый распространенный 14 мм). В качестве вертикальных хомутов устанавливают стержни арматуры с размерами сечения 8-10 мм.

По хорошему плиту нужно рассчитывать и на изгибающие нагрузки, но эти расчеты сложны и выполняются профессионалами на специальном ПО. Чтобы точно понять какой диаметр арматуры и ее шаг необходим в вашем случае, нужно проводить точные вычисления, либо закладывать арматуру с большим запасом по прочности и минимальным шагом, соответственно сильно переплачивая.

Определение размеров основания: пример

Вычисления включают в себя следующие шаги:

  • подбор геометрических параметров;
  • расчет бетона на фундамент;
  • и расчет армирования ленточного фундамента.

Для расчета фундамента возьмем двухэтажный кирпичный дом с наружной стеной 510 мм, суммарная высота наружной стены —4,5 м. Внутренних стен нет. Он расположен в г.Москва, грунт на участке — среднезернистый песок (R = 5 кг/см2). Перекрытия (2 шт., над подвалом и над первым этажом) из плит ПК, перегородки гипсокартонные высотой 2,7 м и общей протяженностью 20 м.

Тип нагруженияВычисления
Фундамент монолитный (предварительно шириной 0,6 м по периметру здания, равному 36 м)36м*0,6м*2м*2500кг/м3*1,3 = 140400 кг
Стена из кирпича6м*4,5м*4шт.*920 кг/м2*1,3 = 129168 кг
Гипсокартонные перегородки20м*2,7м*30кг/м2*1,1 = 1782 кг
Перекрытия2шт*6м*6м*625 кг/м2*1,2 = 54000 кг
Крыша6м*6м*60кг/м2*1,05 = 2268 кг2268 кг/cos30° = 2607 кг
Полезное2 перекрытия*36м2*150кг/м2*1,2 = 12960 кг
Снеговое36м2*180кг/м2*1,4 = 9072 кг
Сумма349 989 кг

В = Р/(L*R) = 349989кг/ (36000см*5кг/см2) = 1,94м. Конструкция рассчитана.

Рассчитанный размер ширины округляем до 2 м. Для ширины по всей высоте это много, достаточно будет 50 см под стены 51 см. Свес 1 см допускается (максимальный составляет 4 см в одну сторону). Ширина подошвы больше той, которая использована в расчете, но по всей высоте размер меньше первоначального. По этой причине нет необходимости переделывать вычисления с новой массой подземной конструкции.

Подсчет бетона

Перед покупкой смеси должна быть вычислена ее необходимая кубатура. Для этого потребуется просто найти объем ленты. К количеству бетона для ленточного фундамента рекомендуется прибавить запас в 5—7%.

Армирование

Арматура для ленточного фундамента нужна, чтобы скомпенсировать изгибающие воздействия. Какую арматуру использовать правильно для армирования? Здесь все зависит от высоты подземной части и ее длины. Чтобы понять, какая арматура нужна в качестве рабочей, делают простые вычисления. Расчет количества арматуры выполняется так, чтобы ее суммарное сечение составляло 0,1% от сечения бетонной конструкции. При этом есть минимальные конструктивные требования:

  • Какая арматура нужна для конструкции с длиной стороны менее 3 м? Ответом будет сечение 10 мм.
  • При длине стороны более 3 м потребуется 12-ти миллиметровая арматура для фундамента.

Армирование фундамента компенсирует изгибающие воздействия

Дальше требуется рассчитать количество для хомутов. Они соединяют рабочие детали каркаса между собой. Раскладка арматуры в ленточном фундаменте предполагает наличие вертикальных и горизонтальных хомутов. Их изготавливают из стержней диаметром 8 мм. Шаг назначают в пределах 20—30 см. В углах шаг уменьшают в два раза.

Вычисление количества арматуры для ленточного фундамента помогает сэкономить время и деньги. Зная точное количество арматуры для каждого диаметра и ее шаг можно легко выполнить усиление ленты и закупить материалы.

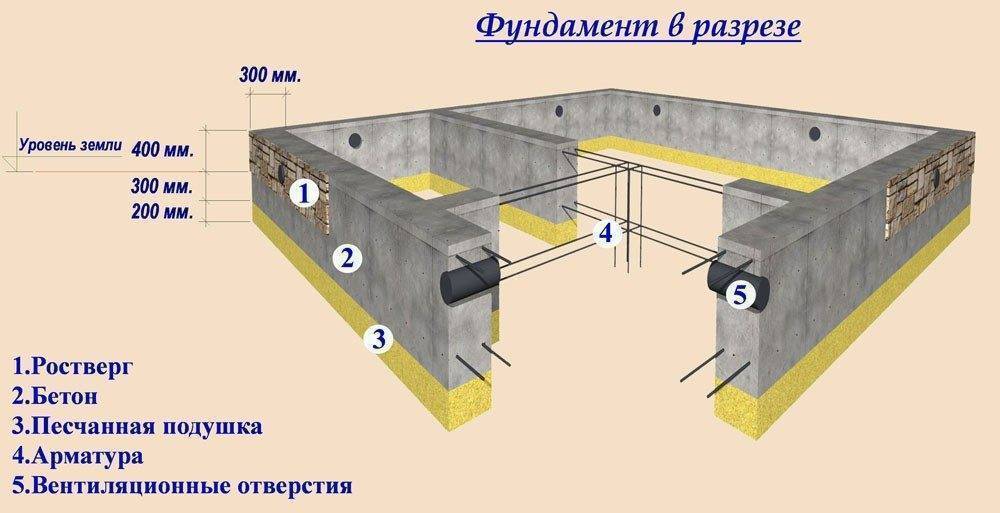

Схема с размерами ленточного основания

Теперь можно приступать к расчету необходимого для заливки фундамента бетона. Количество арматуры чаще всего не считают, так как ее пойдет минимум, учитывая массу бани. Поэтому принимают за единственно верный показатель − объем бетона. Для бани площадью 100 м 2, ширина бетонной ленты 0,4 м и глубина 0,6 м, необходимое количество бетона будет составлять 100 х 0,4 х 0,6=24 м 3. Это тот объем бетона, который нужно изначально подготовить, чтобы одновременно залить ленточный фундамент для бани.

Нередко используют несъемную опалубку, которая обеспечивает дополнительную несущую способность основанию и делает поверхность максимально гладкой. В этом случае, вертикальные прутья должны быть спрятаны в бетоне, интервал между поясами составляет 50−60 см. Все соединения следует делать только с помощью проволоки или зажимов, сварку лучше не использовать.

Рекомендуется делать расчеты ленточных оснований для любого здания, даже небольшого гаража или хозяйственной постройки. Так как только после правильного расчета нулевого уровня, выбора оптимальных строительных материалов и конструкций будет гарантия того, что сооружение прослужит максимально возможный срок.

Расчет материалов Вы так же можете произвести на нашем онлайн калькуляторе доступном в меню.

Из чего складывается цена монолитного плитного фундамента

Теперь обсудим стоимость бетона и стоимость работ по заливке фундамента.

Цена бетона будет от 2500 до 3800 рублей за куб без доставки. За доставку нужно брать еще 300-500 рублей за куб, но не меньше 3500 рублей за выезд машины.

На дом размером фундамент 10х10 м и толщиной плиты в 20 см нам понадобится, грубо говоря, 20 кубов плюс доставка. Отсюда выходит (в среднем): 20*3000=60000 рублей за бетон и 400*20=8000 рублей. Заливка 100 м2 фундамента обойдется нам в 68000 рублей, если мы будем делать все сами.

Строительные компании предлагают следующие цены: заливка 100 м2 фундамента «под ключ» в центральных городах обойдется в среднем 4000 рублей за 1 м2. Итого 400000 рублей за ваш фундамент. Да, сюда входит арматура, щебень, песок, изоляция и работа. Но даже если цена всех этих материалов будет стоить столько же, гораздо выгоднее и дешевле все делать самому.

Из всего этого можно сделать вывод, что монолитный плитный фундамент – оптимальный вариант для возведения зданий на сложных грунтах и в труднодоступных местах.

Также его вполне по силам залить самому, без большого опыта. Для этого не требуется спецтехники, кроме разве что бетономешалки. Грунт вполне можно снять лопатами. Это выйдет намного дешевле, чем обращаться в строительную фирму. Можно сэкономить на рабочей силе, наценке и рисках быть обманутым недобросовестными строителями (если вам вдруг попадутся именно такие). Для этого необходимо лишь изучить необходимую информацию, найти помощников и за работу.

Предлагаем наглядно ознакомиться со всеми этапами работ по заливке монолитной плиты фундамента, просмотрев следующий видео материал:

Армирование плитного фундамента

Армирование плиты

Армировать монолитную железобетонную плиту рекомендуется в зависимости от предполагаемой нагрузки, так как в некоторых местах она может быть значительной, например, под несущими стенами, колоннами или в углах.

Схема армирования

Укладка арматуры выполняется в зависимости от толщины плиты. Если этот параметр не превышает 15 см, то армирование проводится в один слой. В противном случае усиливать монолитную плиту нужно посредством каркаса.

Каркас представляет собой сетку с ячейками, одинаковыми во всех направлениях. Причем для легких построек расстояние между прутками может составлять до 40 см, при возведении стен из кирпича или бетона расстояние уменьшается до 20 см.

В целом регламентируемый размер ячеек не должен превышать толщину плиты больше, чем в 1,5 раза.

В зонах продавливания, то есть под несущими стенами, размер ячейки уменьшается в 2 раза. Это делает каркас и основание более прочным и надежным.

Расчет диаметра арматуры

Диаметр арматурных прутьев, которые используются для усиления фундаментной плиты, является очень важным параметром. Поэтому необходимо предварительно определить сечение прутьев арматуры.

Чтобы определить минимальный диаметр арматурных прутьев, следует воспользоваться определенной методикой:

  • Рассчитывают сечение плиты, для этого длину умножают на высоту. Для примера можно взять 6 и 0,3 метра: 6*0,3=1,8.
  • Вычисляют допустимую площадь сечения прута, для этого сечение плиты делят на минимальный процент армирования (согласно регламентируемым документам этот параметр равен 0,15%): 1,8:0,15=27.
  • Определяют площадь арматуры в одном ряду:27:2=13,5.
  • Вычисляют минимальное сечение, зная длину плиты и шаг между прутьями: 13,5:31=0,43.

Расчет диаметра прутьев

Узнать диаметр прутка по соответствующему сечению можно в ГОСТ 5781.

В целом опытные строители рекомендуют использовать следующие показатели: при длине основания менее 3 метров, можно использовать прутья диаметром 10 мм. В противном случае следует брать более толстые элементы, до 12 мм. Чаще всего строители используют арматурные прутья сечением 12-16 мм. Кроме того существует ограничение диаметра арматуры: он не может быть более 4 см.

Расчет количества арматуры

Количество требуемой арматуры рассчитывается по достаточно простой схеме. К примеру, армирование будет выполняться для плиты размером 8*8 м.

Количество арматуры

Принимая во внимание стандартный размер ячеек 0,2 м, определяют количество прутьев: 8:0,2=40.
К этой цифре необходимо добавить еще один прут, в результате получается 41 пруток.
Для получения сетки необходимы и перпендикулярные штыри, следовательно, полученный результат увеличивают вдвое: 41*2=82.
Учитывая, что каркас состоит, как минимум, из двух слоев, удваиваем и это значение: 82*2=164.
Таким образом, для армирования плиты 8*8 метров понадобится 164 прута.
Однако в большинстве случаев арматурные прутья имеют стандартную длину, которая равна 6 метрам. Значит, необходимо вычислить общий метраж арматуры: 164*6=984 м.
Количество вертикальных соединительных прутьев вычисляется аналогичным способом

Если учесть, что соединение выполняется в местах пересечения горизонтальных элементов, то можно получить следующее: 41*41=1681.
Теперь следует определить длину соединительных стержней. Зная, что высота монолитной плиты составляет 20 см, а расстояние от каркаса до верхней и нижней части основания должно быть не меньше 5 см, определяют длину стержня: 20-5-5=10 см.
Теперь можно определить общий метраж соединительных стержней: 1681*0,1=168,1 м.
Суммируем все данные и получаем результат: 984+168,1=1152,1 м.

Если в магазине материал продают по весу, то можно определить и этот параметр. Средняя масса одного погонного метра прута составляет 0,66 кг. Следовательно, общий вес арматуры будет таким: 1152,1*0,66=760 кг.

Дополнительно о правилах выбора и расчета арматуры.

Классическое изготовление плитного фундамента

Для монтажа фундамента часто нанимают подрядные организации, но можно соорудить монолитный фундамент самостоятельно. Человек, знакомый со строительством, сам разберется в этой несложной работе. Главное в этом деле – правильно распланировать на этапы каждый вид работ, придерживаться этого плана и соблюдать предусмотренные для их выполнения технологии.

Пирог плитного фундамента состоит из многих слоёв, поэтому стоит детально разобрать каждый:

  1. Геотекстиль. Укладывается для улучшения прочности бетонного основания. Кроме того, он обладает высокой фильтрацией. Позволяет предотвратить смешивание материала подушки с основным грунтом. Размещается под фундаментом не всегда.
  2. Подушка. Её формируют с помощью крупного песка, ПГС или мелкофракционного щебня. Иногда строители из-за небольшой цены стараются уговорить заказчика использовать в качестве подсыпки шлак, но данный материал не позволяет сделать надёжное основание. Кроме того, в нём часто содержатся вредные вещества, поэтому он может быть вреден для здоровья. Подушка позволяет хорошо выровнять основание, обеспечить дренаж и создать не подвержённый пучению слой грунта под плитой. Её горизонтальность проверяют по всей плоскости нивелиром.
  3. Бетонная подготовка. Также часто называется подбетонкой. Поверх подушки заливают ровный слой бетона, позволяющий повысить несущие способности фундамента.
  4. Гидроизоляция. Позволяет защитить бетонное основание от влаги. Даже при наличии дренажа нельзя гарантировать, что плита не будет подвержена воздействию влаги, поэтому необходимо укладывать надежный гидроизоляционный слой. Также необходимо покрывать гидроизоляцией стенки фундамента, так как они соприкасаются с грунтом. Кроме того, за счёт гидроизоляции цементное молочко не будет утекать в процессе заливки бетона.
  5. Теплоизоляция. Сверху гидроизоляционного слоя и по периметру фундамента иногда укладывают слой теплоизоляционного материала. Благодаря этому удаётся сделать более тёплыми полы на первом этаже здания, если фундаментная плита размещается возле поверхности земли.
  6. Опалубка. Перед заливкой фундамента необходимо по периметру котлована установить опалубку. Она может быть съёмной и несъёмной.
  7. Армирование. Для увеличения несущих способностей железобетонных конструкции их усиливают арматурным каркасом. В частности, на фундаментную плиту постоянно воздействую поперечные изгибающие силы. Из-за этого даже толстое бетонное основание может растрескаться. Поэтому заливка фундаментной плиты предусматривает армирование. Арматура выдерживает изгибающие силы, а бетон сжимающие, что позволяет увеличить эксплуатационный срок бетонной плиты.
  8. Бетон. На предпоследнем этапе работ в опалубку заливают бетон, который после застывания и набора прочности будет воспринимать нагрузки от здания. Так как плита усиливается арматурой, то она называется железобетонной.

После заливки фундамента строят само здание, после чего делают по периметру фундамента отмостку. Она позволяет отводить от основания талые и дождевые воды. Отмостку тоже заливают бетоном и часто армируют проволокой. Она должна быть шире свесов кровли на 35 см и сделана с уклоном от здания 2 см на 1 м.

Все перечисленные выше элементы очень важны, поэтому их нужно использовать в процессе строительства фундамента.

Усредненные показатели толщины фундаментной плиты

Строительная документация предлагает усредненные показатели толщины фундаментной плиты:

  • Небольшие постройки, бытовые или летние домики, веранды, могут иметь в своем основании плиты с одним рядом сетчатого армирования высотой 100-150 мм.
  • Каркасные или газобетонные жилые дома могут иметь в своем основании плиты 200-250 с объемным армированием в два ряда.
  • При строительстве дома из бруса, бревен, кирпича, бетона с массивными перекрытиями рекомендовано использование плит в 250-300 мм с объемным армированием в два ряда.

Толщина должна быть дополнительно увеличена при проведении строительства на плавучих или болотистых грунтах. А также может увеличиваться диаметр используемых прутов арматуры.

Для легких строений их диаметр начинается от 10 мм и при строительстве массивных домов на неустойчивых почвах этот показатель может составлять до 16 мм. Возможно использование стержней разного диаметра. Это дополнительно повышает надежность и долговечность выполняемого строительства. При выборе использования стержней разного диаметра, вниз кладутся те, что имеют больший показатель.

Шаг арматуры выбирается в зависимости от того, какова будет толщина плиты фундамента будущего дома, для вертикального армирования от 8 мм. Размер ячейки сетки может быть от 10 см.

Расчет фундамента монолитная плита своими руками: какая толщина для перекрытия?

Прежде, чем начинать стройку, нужно провести исследования грунта, определить его тип и понять, какую нагрузку он сможет выдержать. Только на основе этих данных можно выполнить правильный расчет нужной площади основания дома.

Преимуществом фундамента из монолитной плиты является его большая площадь, которой он опирается на грунт.

Какой бы не была почва и из какого бы материала не был дом, конструкция его гарантированно выдержит. Естественно, если это частный малоэтажный коттедж, а не небоскреб или опора моста.

Расчет плитного фундамента сводится к планированию размеров основания и калькуляции материалов, которые придется закупить для закладки.

Инструменты и материалы для заливки

Благодаря простоте конструкции плита не требует специфичного, сложного и дорого инструмента. Чтобы залить фундамент, можно обойтись таким набором:

  • лопаты;
  • УШМ;
  • молоток,
  • топор;
  • ножовка;
  • уровень;
  • строительный нож;
  • шнур.

Хорошо, если для трамбовки песчаной фундаментной подушки будет использоваться виброплита. Но если ее нет, то можно обойтись и массивной ручной трамбовкой.

На фото процесс утрамбовки при помощи виброплиты

Материалов тоже потребуется не много, намного меньше, чем требуется при заливке плиты перекрытия:

  • бетон готовый или цемент, щебень, песок;
  • материал для гидроизоляции фундамента;
  • песок для подушки;
  • теплоизолятор для перекрытия доступа холоду к полу;
  • ребристая арматура;
  • проволока для связки арматуры;
  • подпорки для арматурного каркаса.

В жаркую и сухую погоду еще понадобится приобрести клеенку или другой укрывной материал, препятствующий быстрому высыханию бетона. Если фундамент закладывается без заглубления, то нельзя забывать про материал для опалубки.

Поэтому слой гидроизоляции должен быть герметичным, цельным.

Смотрите нашу видео-подборку по теме:

Подсчитываем количество материалов

Подробное описание строительства монолитной или сборной фундаментной конструкции имеется в статье про технологию плитного фундамента и его устройство. Поэтому перейдем сразу к расчету материалов.

К примеру, если основание имеет размеры 9х8 метров и высоту 30 сантиметров, то придется заказывать или замешивать 21,6 куб.м. бетона.

Приведен схематический разрез монолитной плиты

С арматурой тоже не очень сложно. Подсчет производится в несколько этапов:

  • Исходя из размера ячейки, определяем количество прутков в одном ряду. Для этого делим длину основания на размер ячейки. Например, если длина фундамента — 9 метров, а ячейка — 20 см, то 9/0,2=45 штук.
  • Аналогичным способом считаем количество поперечных прутков. Если ширина фундамента 8 метров, то потребуется 8/0,2=40 штук.
  • Количество прутков умножаем на их длину. В нашем случае 45*8=360 и 40*9=360. Складываем, получаем 720.
  • Поскольку армировочный каркас делается из двух сеток, то полученную длину нужно умножить вдвое: 720*2=1440 метров.

Или же есть способ проще — делим площадь фундамента на шаг ячейки и умножаем на четыре: 9*8*4/0,2=1440.

Связывать допускается через один узел. Расчет сводится к поиску количества узлов.

Перемножаем количество продольных прутков на число поперечных, поскольку имеется два уровня сетки, то умножаем на два.

В вышеуказанном примере 45*40*2=3600 узлов. Для перевязки через один потребуется 3600*0,3/2=540 метров.

Песчаная подушка под фундамент делается обычно 15-25 сантиметров толщины.

Рассчитать количество песка совсем не сложно, умножив высоту слоя на площадь. Не тяжело будет сделать расчет и материала для гидроизоляции — перекрытия песчаной подушки.

Подсчет стоимости материалов

Зная точное количество бетона, арматуры, прочих материалов, можно уже подходить к вопросу финансовых затрат. В таблице ниже приведены приблизительные затраты на основные материалы в перерасчете на квадратный метр монолитной фундаментной плиты высотой 30 сантиметров и песчаной подушкой в 25 сантиметров.

МатериалКоличествоЦенаСтоимость
Бетон М-3000,3 куб.м.2900р/куб.м.870р
Арматура D=1420 п.м.35р/п.м.700р
Проволока вязальная 1.27,5 п.м.0,54р/п.м.
Песок для подушки0,25 куб.м.250р/куб.м.62,5р
Гидроизоляция, рубероид1кв.м.10р/кв.м.10р
Итого1646,5р

Если бетон не покупается, а готовится самостоятельно вручную или в бетономешалке, то придется еще произвести расчет количества бетона для заливки фундамента.

Смотрите нашу видео-подборку по созданию основания:

Как избежать ошибок при создании армирующего каркаса

Ошибки могут совершаться на любом этапе строительства, армирование фундамента не является в этом случае исключением. Даже малейшие недочеты могут способствовать разрушению плитного основания или усложнить процесс бетонирования. Следовательно, необходимо подробнее узнать, какие ошибки совершаются на этапе армирования, чтобы полностью избежать их или свести к минимуму.

  • Самой главной ошибкой при армировании фундаментной плиты можно назвать неправильные расчеты предполагаемой нагрузки на фундамент или их отсутствие. Ведь на основании этих данных выбираются размеры арматурных прутьев, определяется схема расположения арматуры.
  • Прутья арматуры соединяются встык. Такой метод не может гарантировать прочности конструкции, поэтому рекомендуется соединять элементы внахлест, длина должна быть не меньше 15 диаметров.
  • В процессе укладки армирующего каркаса прутья расположены в непосредственной близости к почве или воткнуты в нее. В результате пучения или подвижек грунта происходит врезание арматуры в грунт, что приводит к образованию коррозии на прутьях. Это явление снижает прочность каркаса и всего основания.
  • Несоблюдение правил расположения прутков также может стать причиной разрушения плиты. Рекомендуемое расстояние между прутьями должно быть не более 40 см, а в некоторых ситуациях этот параметр снижается до 20 см.
  • Если торцы арматуры не имеют защитного покрытия, то под воздействием влаги из бетонного раствора может образоваться коррозия элементов.
  • Большое значение имеет правильное армирование под несущими стенами и в углах строения.
  • Установка каркаса проводится не на фиксаторы, а на деревянные бруски или другие нестандартные элементы. Они не только нарушают целостность бетона, но и способствуют проникновения влаги к металлическим элементам.

Армирование фундаментной плиты

Армирование фундаментной плиты — это очень ответственный и сложный этап. Но при соблюдении правил и точном выполнении расчетов можно самостоятельно осуществить этот процесс.

Расчет наружной фундаментной стены. Теоретические предпосылки

В последнее время люди все чаще задумываются над тем, как и из какого материала сделать наружную фундаментную стену, а самое главное – как правильно ее рассчитать при том условии, что под полом первого этажа будет не просто земля, или говоря по-научному – основание, а подвал. Причем подвал не простой, а такой, чтоб в нем были разные полки, стеллажи и антресоли для варений, солений и прочих консерваций. Все потому, что идея выносного подвала, который во дворе и может рассматриваться как отдельное архитектурное сооружение, медленно отмирает.

Конечно же нормативных документов и различных руководств, посвященных подобному расчету фундаментной стены, существует великое множество. Вот только простому человеку в первый и возможно последний раз в жизни занявшемуся расчетами своего небольшого домика, данные руководства могут быть не совсем понятны. В данной статье мы рассмотрим в чем же состоит физический смысл подобных рекомендаций по расчету наружной фундаментной стены.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
