Плакаты по электробезопасности: виды табличек и графических знаков + применение

Наши предложения

Наши возможности позволяют принимать заказы на большое количество знаков. В зависимости от области применения, предупреждающие знаки по электробезопасности могут быть выполнены из материалов с различной степенью прочности. Если предполагается маркировать опасные зоны во внутренних помещениях, где знаки не будут подвергаться атмосферным воздействиям и температурным перепадам, целесообразнее использовать самоклеющуюся пленку. Этот вид маркировки может быть выполнен в масштабах, когда равносторонний треугольник имеет длины сторон:

  1. 50 мм
  2. 100 мм
  3. 150 мм
  4. 200 мм
  5. 250 мм
  6. 300 мм

Эти размеры предусмотрены государственными и международными стандартами и используются также для наружных предупреждающих знаков.

Наружные варианты мы предлагаем в следующих вариантах: на негорючем жестком пластике ПВХ, толщиной от 1,5 до 2 мм, а также — на металлической основе из оцинкованной стали. Металлический знак имеет закругленные углы и загнутые края, а также, при необходимости, скобу с тыльной стороны (на алюминиевых заклепках или приваренное точечной сваркой).

Дополнительные возможности

Принимая заказ, наши специалисты составляют подробное ТЗ, где указывают не только технические параметры, но и другие пожелания заказчика. Сюда относятся, например, кронштейны и стойки, нанесение флуоресцентного слоя или использование светоотражающей пленки, вместо обычной цветной самоклейки.

Кроме стандартного знака, мы принимаем заказы на плакаты, таблички и щиты, информирующие о расположении электроразводки или предупреждающие об опасности несанкционированных работ в районе линий высоковольтной передачи.

В этом случае в графическом редакторе составляется пилотный макет, который после одобрения заказчиком запускается на режущий плоттер. Весь процесс выполняется с высокой точностью, благодаря новым технологиям переноса цифрового изображения на графопостроитель. Количество экземпляров на один заказ неограниченно.

О самом знаке

Знак «Опасность поражения электрическим током» представляет собой пиктограмму молнии или зигзага черного цвета на желтом фоне. Молния направлена сверху вниз, из вершины равностороннего треугольника к его основанию. Треугольник имеет скругленные или острые края, окантованные черным цветом.

Международные стандарты предусматривают также предостерегающую надпись: «осторожно, высокое напряжение» или, «осторожно, электрическое напряжение». Мы предлагаем как стандартный вариант без надписи, так и оба приведенных варианта, где изображение сопровождается текстом

Знаки, устанавливаемые у входа, предупреждают, что их действие распространяется на всю территорию

Они должны быть хорошо видны в любое время суток, поэтому допускается использование светоотражающей или флуоресцентной пленки

Знаки, устанавливаемые у входа, предупреждают, что их действие распространяется на всю территорию. Они должны быть хорошо видны в любое время суток, поэтому допускается использование светоотражающей или флуоресцентной пленки.

Цена заказа зависит от материала и параметров знака.

Электрический ток является источником повышенной опасности, поэтому все действия на энергоустановках и линиях должны проводиться с соблюдением мер предосторожности от внезапного включения агрегатов и подачи питания. Для исполнения функций по оповещению рабочих или других лиц о проводимом ремонте на щиток или магистраль устанавливаются плакаты и знаки электробезопасности, которые должны быть определенного размера и содержания

В данной теме рассмотрены виды таких плакатов, их назначение и размеры, а также сферы применения и принципы, по которым они делятся на группы

В данной теме рассмотрены виды таких плакатов, их назначение и размеры, а также сферы применения и принципы, по которым они делятся на группы.

Указывающие

Единственным указательным плакатом является «Заземлено», который указывает на то, что электроустановка заземлена, и подавать на нее напряжение запрещается. Место установки – привод коммутационных устройств. Если применяются одновременно запрещающая и указательная табличка, последняя должна обязательно вывешиваться на передний план.

Вот мы и предоставили плакаты и знаки безопасности, применяемые в электроустановках

Обращаем ваше внимание на то, что допускается увеличивать размеры табличек при их установке на оборудование крупных размеров. В этом случае увеличение нужно выполнять в отношении 2:1, 4:1 либо даже 6:1. Получить дополнительную информацию о размерах вы можете в СО 153-34.03.603-2003

Надеемся, теперь вы знаете, на какие виды подразделяются плакаты и знаки в электрике, и какие условия применения у каждой классификации

Получить дополнительную информацию о размерах вы можете в СО 153-34.03.603-2003. Надеемся, теперь вы знаете, на какие виды подразделяются плакаты и знаки в электрике, и какие условия применения у каждой классификации.

Напоследок рекомендуем просмотреть видео, в котором рассказывается обо всех знаках безопасности:

Будет полезно прочитать:

  • Тесты по эксплуатации электроустановок
  • Программы для черчения электрических схем
  • Как стать электриком с нуля

Опубликовано:
18.05.2016
Обновлено: 18.08.2017

Для чего нужны плакаты и знаки электробезопасности

Броские цветные картинки и изображения с пояснительными символами называются знаками/плакатами безопасности. Их задача – предупреждать о потенциальной опасности электрического оборудования. Некоторые из них напрямую запрещают выполнение определенных действий, другие дают информацию, третьи призывают к каким-либо действиям.

Рабочий персонал электроустановок всегда должен быть обеспечен средствами защиты и подобными плакатами, что создает максимально безопасные условия труда. Выездные бригады имеют при себе переносные знаки. Их изготавливают согласно ГОСТу без маркировок и нумерации.

Разница между знаками и плакатами

Основное отличие плакатов по электробезопасности от знаков заключается в назначении.

Знаки информируют окружающих о постоянных факторах, например, предупреждают персонал о случайном прикосновении к токоведущим конструкциям. Для их расположения используют специально отведенные места.

Плакаты вывешивают по назначению, в удалённом от опасности месте. Они содержат короткие пояснительные надписи и предупреждают рабочий персонал о возможной опасности. Либо разрешают проведение работ в конкретной зоне.

Порядок установки

При подготовке к работе на месте со снятием напряжения в строго определенном порядке специалисты электроустановок выполняют следующие действия:

  1. отключают питание и принимают меры по предотвращению его подключения в случайном порядке;
  2. устанавливают запрещающий знак/плакат на приводах ручных и дистанционных ключей;
  3. проверяют отсутствие напряжения в токоведущих узлах, которые подлежат заземлению для защиты рабочего персонала и прохожих людей от поражения электрическим током;
  4. накладывают заземление, и вывешивают указательные таблички с соответствующей надписью «Заземлено»;
  5. при необходимости ограждают места возможного проникновения посторонних людей в опасные для жизни зоны;
  6. вывешивают предупреждающие и заземляющие плакаты на оставшиеся токоведущие области, по-прежнему оставшиеся под высоким напряжением.

В зависимости от места установки, материалов изготовления, размеров знаки и плакаты должны соответствовать стандартным требованиям.

Требования

Наклейка на металлическом электрощите

Знаки электробезопасности производятся из металла или диэлектрических материалов. Их можно прорисовывать краской либо покрывать плёнкой с готовым изображением. В первом случае за основу берут металл.

Если необходимо оставить табличку или знак на поверхности из камня, бетона, дерева, установка изделия, покрытого плёнкой, нецелесообразна, требуемую надпись наносят краской с помощью трафарета. Если это металл, здесь может использоваться клейкая плёнка.

Плакаты и знаки бывают переносными либо стационарными. Переносные средства безопасности устанавливают в разное время и убирают по окончании работ. Стационарные таблички ставят либо рисуют на ограждениях.

Габариты информационных средств передачи могут быть увеличены или уменьшены в соответствии к размерам, прописанным в ГОСТе. Например, кратно двум к одному, четырём к одному. Плакаты старого образца разрешается заменять аналогами по истечении срока годности или по мере изнашивания.

Классификация по назначению

В зависимости от назначения плакаты и знаки классифицируют на несколько больших групп:

  • Запрещающие. Накладывают строгий запрет на эксплуатацию коммутационного оборудования, чтобы не допустить случайного подключения напряжения во время проведения ремонтных или монтажных работ.
  • Предупреждающие. Устанавливаются в местах повышенной опасности, например, о запрете приближения к зоне электрополя без средств защиты.
  • Предписывающие. Задача данных плакатов/знаков – указать персоналу, где находится подготовленная зона, отвечающая всем нормам безопасности.
  • Указывающие. Это средства, которые сообщают о наложении переносного заземления.

Предупреждающие плакаты и знаки безопасности, применяемые в электроустановках на производстве

Предупредительные плакаты, как и все знаки, которые не являются запрещающими, несут какую-либо информацию, о чем-то тем самым предупреждая людей. Предупреждающие плакаты призваны ставить электрика в известность о приближении на опасное расстояние к небезопасным частям.

К предупреждающим относятся:

«Стой! напряжение». Сигнал предупреждает об вероятной опасности приближения к небезопасным токовыводящим частям электроустановок, которые находятся под сильным напряжением. Применяется там, где электрощитовая, бывает с ощностью напряжения от 1000 В и больше. Размеры плаката равняются – 300х150 мм. На нем изображена красная стрела, которая выполнена согласно ГОСТ 12.4.026. Красная кайма имеет ширину – 15 мм. Текст делается на белом фоне буквами черного цвета.
«Не влезай! убьет» – слоганы с черепом предупреждают о приближении человека при подъеме по конструкции к токоведущим частям, находящимся под напряжением. На знаке предупреждения «не лезь» изображена стрелка красного цвета. По размерам значок выполняют 300х150 мм. Красная кайма имеет ширину – 15 мм. Надпись делают буквами черного цвета. Фон при этом белый.
«Испытание опасно для жизни». Приложение предупреждает приближающегося об опасности удара электрическим током при проделывании испытаний на высоковольтных установках. Такие значки вывешивают на ограждения рабочих мест в то время, когда проводятся высоковольтные испытания. Размеры данного знака – 300х150 мм.
«Опасное электрическое поле» – этот плакат, предупреждает о возможности травмоопасного воздействия электрическим полем на обслуживающий электроустановку персонал, и запрещает передвижение работников без применения защитных средств. Устанавливаются они в ОРУ, где напряжение больше 330 кВ на высоту 150 – 200 см на ограждении участков, там, где напряженность электрополя больше 15 кВ/м. Параметры плаката – 100х200 мм. Ширина алой окантовки – 10 мм

Текст выполняется на белом фоне буквами алого цвета.
«Осторожно! электрическое напряжение» – предупреждающий электрощит электроопасности в треугольнике, который предупреждает об опасности воздействия электричества. Его вывешивание производят в электроустановках всех классов и подклассов подстанций и электростанций, а также в быту

Выполняется табличка в виде равностороннего треугольника со сторонами 300 мм. Размещается на дверях помещений необходимых. Кайма и стрела должны быть черного цвета, фон – желтый.

Данный знак может быть нанесен и черной краской на бетонные поверхности с помощью трафарета.

Предупреждающие знаки и плакаты

Все лица из числа обслуживающего персонала рискуют приблизиться на опасное расстояние к токоведущим частям, находящимся под напряжением, даже не подозревая об этом. Исключить подобные ситуации помогут предупреждающие знаки и плакаты, устанавливаемые возле потенциально опасных объектов.

В таких случаях используется знак «СТОЙ! напряжение», сигнализирующий об опасности контакта с электрическим током. Данный плакат является переносным и применяется в оборудовании с напряжением 1000 вольт и при других значениях в большую или меньшую сторону. Стандартный размер – 150х300 мм, конфигурация красной стрелы определена в ГОСТ 12.4.026. По периметру расположена кайма красного цвета шириной 15 мм. Буквы надписи черные, на белом фоне.

Точно такую же функцию выполняет знак «НЕ ВЛЕЗАЙ! убьет».

Плакат «ИСПЫТАНИЕ опасно для жизни» прямо указывает на опасность поражения электрическим током в период, когда проводятся высоковольтные испытания. Он устанавливается на ограждении рабочего места. Габаритные размеры 150х300 мм, по периметру нанесена красная кайма шириной 21 мм. На белом фоне нанесена красная молния и буквы надписи черного цвета.

Такие же предупредительные функции выполняет знак «ОПАСНОЕ ЭЛЕКТРИЧЕСКОЕ ПОЛЕ без средств защиты проход запрещен». Он предупреждает о потенциально опасном воздействии, которому может подвергнуться организм рабочего под влиянием электрического поля. В таких случаях персоналу запрещается передвигаться по объекту без защитных средств.

Располагается в электроустановках с напряжением более 330 кВ на высоте 1,5-2 м. Конкретным местом установки служат ограждения участков с напряженностью электрического поля свыше 15 кВ/м. Размеры по ГОСТу – 100х200 мм, ширина каймы – 10 мм. Общий фон знака – белый, буквы и кайма – красного цвета.

Знаки «ОСТОРОЖНО электрическое напряжение», используемые наиболее часто для предупреждения персонала. Они прямо указывают на опасность поражения электрическим током и выставляются в электроустановках всех классов и подклассов, задействованных на электростанциях и подстанциях. Знак представляет собой равносторонний треугольник со стороной 300 мм

Знак представляет собой равносторонний треугольник со стороной 300 мм.

Такие размеры предусмотрены при его установке на дверях того или иного помещения. Если же знак будет размещаться на машинах, механизмах, использоваться с другим электрооборудованием, его стороны могут быть 25, 40, 50, 80, 100 и 150 мм. Цвет стрелы и каймы черный на желтом фоне. Для его нанесения на бетонные поверхности используется черная краска и трафарет.

ЭЛЕКТРОлаборатория

Добрый вечер, дорогие друзья. Сегодня захотелось написать короткой строкой о знаках и плакатах электробезопасности несколько под другим углом. Все плакаты подразделяются на четыре группы. Начну с того, что плакаты электробезопасности относятся к защитным средствам по той причине, что непосредственно применяются в ходе проведения технических мероприятий по подготовке рабочего места для обеспечения безопасного проведения работ.

Первый шаг. Следует произвести отключение напряжения на рабочем месте с созданием видимого разрыва в силовых цепях. Для этого производятся отключения коммутирующих аппаратов (выключатели нагрузки, разъединители, отсоединение кабельных линий, выемка предохранителей, да просто разборкой шин). Причем при этом следует принять меры от самопроизвольного или ошибочного включения отключенных цепей. Для этого ручные привода и кнопочные посты управления электроприводов запираются на замки и блокировки и на них вывешиваются ЗАПРЕЩАЮЩИЕ ПЛАКАТЫ.

Данный плакат вывешивается в электроустановках до и выше 1000 В на приводах разъединителей и выключателей нагрузки, на ключах и кнопках дистанционного управления, на коммутационной аппаратуре до 1000 В (автоматах, рубильниках, выключателях), при ошибочном включении которых может быть подано напряжение на рабочее место. На присоединениях до 1000 В, не имеющих в схеме коммутационных аппаратов, плакат вывешивается у снятых предохранителей. Размер плаката 200х100 или 100х50. Материал ПВХ или наклейка на оргалит.

То же, что и предыдущий, но вывешивается на приводах, ключах и кнопках управления тех коммутационных аппаратов, при ошибочном включении которых может быть подано напряжение на воздушную или кабельную линию, на которой работают люди. Размер плаката 200х100 или 100х50. Материал ПВХ или наклейка на оргалит.

Для запрещения подачи сжатого воздуха, газа применяется плакат НЕ ОТКРЫВАТЬ! РАБОТАЮТ ЛЮДИ.

Второй шаг. После отключения напряжения необходимо проверить отсутствие напряжения на токоведущих частях электроустановки на рабочем месте. Напомню, что это можно сделать с помощью указателя напряжения высокого или низкого в зависимости от класса напряжения установки.

Третий шаг. После проверки отсутствия напряжения на токоведущих частях для обеспечения безопасности необходимо заземлить отключенные токоведущие элементы путем наложения стационарного или переносного заземления. Для указания недопустимости подачи напряжения на заземленный участок электроустановки применяется УКАЗАТЕЛЬНЫЙ ПЛАКАТ.

Данный плакат вывешивается на приводах разъединителей, отделителей и выключателей нагрузки, при ошибочном включении которых может быть подано напряжение на заземленный участок электроустановки, и на ключах и кнопках дистанционного управления ими. Кроме того при применении переносного заземления плакат следует вывешивать непосредственно в месте наложения заземления на токоведущие части электроустановки. Размер плаката 200х100 или 100х50. Материал ПВХ или наклейка на оргалит.

Четвертый шаг. Если некоторые токоведущие части вблизи рабочего места остались под напряжением, то следует выставить ограждение между этими частями и рабочим местом. На ограждениях должны быть вывешены ПРЕДУПРЕЖДАЮЩИЕ ПЛАКАТЫ лицом к рабочему месту.

Размер плаката 300х150. Материал ПВХ или наклейка на оргалит. Существует еще ряд модификаций предупреждающих плакатов:

И

Пятый шаг. Ну и в завершение подготовки рабочего места для однозначного определения места работы применяются ПРЕДПИСЫВАЮЩИЕ ПЛАКАТЫ:

Размер плаката 250х250 или 100х100. Материал ПВХ или наклейка на оргалит. Плакат вывешивается на рабочем месте. В ОРУ при наличии защитных ограждений рабочего места вывешиваются в месте прохода за ограждение.

Данный плакат вывешивается на конструкциях или стационарных лестницах, по которым разрешен подъем к расположенному на высоте рабочему месту. Ну и в заключении скажу, что на всех электроустановках должен быть нанесен знак электробезопасности для предупреждения об опасности поражения электрическим током:

Размер. Сторона треугольника 25; 40; 50; 80; 100мм, а для дверей помещений 300мм Желаю успехов.

Предупреждающие плакаты и знаки

Данные средства безопасности разработаны ГОСТом и имеют свою нумерацию, указанную в приложении:

  • 5. Треугольный желтый знак с зигзагообразной стрелкой по направлению вниз. Имеет чёрную рамку.
  • 6. Монохромный знак со стрелкой. Наносится несмывающейся краской на различные ограждения, столбы, бетонные плиты и пр.
  • 7. Плакат, предупреждающий об опасном приближении к электроустановке. Имеет стандартные размеры 300*150 мм. Выполняется яркой красной рамкой и стрелочкой, направленной вниз, а также чёрными буквами на белом фоне. Может устанавливаться на временные ограждения, проходы, а также в других местах, доступ к которым опасен поражением током.
  • 8. Плакат, предупреждающий о проведении испытаний и проверки электрического оборудования/установок.
  • 9. Предупреждает персонал об угрозе для жизни при подъеме к высотной зоне. Например, когда близлежащая конструкция находится под высоким напряжением.

Для чего нужны плакаты и знаки электробезопасности

Броские цветные картинки и изображения с пояснительными символами называются знаками/плакатами безопасности. Их задача – предупреждать о потенциальной опасности электрического оборудования. Некоторые из них напрямую запрещают выполнение определенных действий, другие дают информацию, третьи призывают к каким-либо действиям.

Рабочий персонал электроустановок всегда должен быть обеспечен средствами защиты и подобными плакатами, что создает максимально безопасные условия труда. Выездные бригады имеют при себе переносные знаки. Их изготавливают согласно ГОСТу без маркировок и нумерации.

Разница между знаками и плакатами

Основное отличие плакатов по электробезопасности от знаков заключается в назначении.

Знаки информируют окружающих о постоянных факторах, например, предупреждают персонал о случайном прикосновении к токоведущим конструкциям. Для их расположения используют специально отведенные места.

Плакаты вывешивают по назначению, в удалённом от опасности месте. Они содержат короткие пояснительные надписи и предупреждают рабочий персонал о возможной опасности. Либо разрешают проведение работ в конкретной зоне.

Порядок установки

При подготовке к работе на месте со снятием напряжения в строго определенном порядке специалисты электроустановок выполняют следующие действия:

  1. отключают питание и принимают меры по предотвращению его подключения в случайном порядке;
  2. устанавливают запрещающий знак/плакат на приводах ручных и дистанционных ключей;
  3. проверяют отсутствие напряжения в токоведущих узлах, которые подлежат заземлению для защиты рабочего персонала и прохожих людей от поражения электрическим током;
  4. накладывают заземление, и вывешивают указательные таблички с соответствующей надписью «Заземлено»;
  5. при необходимости ограждают места возможного проникновения посторонних людей в опасные для жизни зоны;
  6. вывешивают предупреждающие и заземляющие плакаты на оставшиеся токоведущие области, по-прежнему оставшиеся под высоким напряжением.

В зависимости от места установки, материалов изготовления, размеров знаки и плакаты должны соответствовать стандартным требованиям.

Требования

Наклейка на металлическом электрощите

Знаки электробезопасности производятся из металла или диэлектрических материалов. Их можно прорисовывать краской либо покрывать плёнкой с готовым изображением. В первом случае за основу берут металл.

Если необходимо оставить табличку или знак на поверхности из камня, бетона, дерева, установка изделия, покрытого плёнкой, нецелесообразна, требуемую надпись наносят краской с помощью трафарета. Если это металл, здесь может использоваться клейкая плёнка.

Плакаты и знаки бывают переносными либо стационарными. Переносные средства безопасности устанавливают в разное время и убирают по окончании работ. Стационарные таблички ставят либо рисуют на ограждениях.

Габариты информационных средств передачи могут быть увеличены или уменьшены в соответствии к размерам, прописанным в ГОСТе. Например, кратно двум к одному, четырём к одному. Плакаты старого образца разрешается заменять аналогами по истечении срока годности или по мере изнашивания.

Классификация по назначению

В зависимости от назначения плакаты и знаки классифицируют на несколько больших групп:

  • Запрещающие. Накладывают строгий запрет на эксплуатацию коммутационного оборудования, чтобы не допустить случайного подключения напряжения во время проведения ремонтных или монтажных работ.
  • Предупреждающие. Устанавливаются в местах повышенной опасности, например, о запрете приближения к зоне электрополя без средств защиты.
  • Предписывающие. Задача данных плакатов/знаков – указать персоналу, где находится подготовленная зона, отвечающая всем нормам безопасности.
  • Указывающие. Это средства, которые сообщают о наложении переносного заземления.

Классификация информационных плакатов и знаков

Пожалуй, самым распространённым изречением является «не влезай, убьёт!», и чаще всего эта надпись дополняется устрашающей картинкой – черепом, пробитым молнией. Вообще, плакаты и знаки электробезопасности отличаются своим видовым разнообразием, поэтому их принято делить на несколько групп.

По принципу установки они бывают, как переносными, так и стационарными, а по назначению, их принято классифицировать на несколько групп:

  1. Предупреждающие знаки. «Сигнализируют» о том, что на небольшом расстоянии расположено электрооборудование, тесный контакт с которым может стать причиной получения электротравмы.
  2. Запрещающие. Такие плакаты предупреждают, что есть риск попасть под действие напряжения. Нередко запрещающие таблички можно обнаружить на корпусах электрооборудования.
  3. Указывающие. Обычно устанавливаются там, где требуется точно показать расположение переносного заземления (место заземления на электроустановке).
  4. Предписывающие. Указывают на то, что все работы необходимо производить с полным соблюдением правил техники безопасности.

Рекомендуется применять плакаты и знаки безопасности, изготовленные из пластика, являющегося диэлектриком. Если же токоведущие элементы электроустановок находятся на некотором удалении, то разрешается использовать металлические таблички. Надписи на плакаты и знаки по электробезопасности наносятся красками, способными выдержать воздействие агрессивных сред: ультрафиолета, температурных перепадов, высокой влажности. Примечательно, что теперь нужные знаки через трафарет рисуются редко, поскольку на смену устаревшим способам пришли новые, подразумевающие наклеивание плёнки с уже готовым изображением. При необходимости, следует позаботиться о подсветке.

Вспомогательные таблички

Они предназначены, прежде всего, для информирования. Самой распространённой и хорошо известной вспомогательной табличкой является «Посторонним вход воспрещён». Кроме того, когда речь идёт о ремонте и эксплуатации электроустановок, то могут быть использованы такие таблички, как «380 В», «Оборудование в работе», «Кабель под напряжением», «Кабели высокого напряжения», «Охранная зона линии электропередачи», «Деление сети. Кабель под напряжением» и пр.

Запрещающие знаки и плакаты

Чтобы исключить случайную подачу напряжения при осуществлении осмотра и ремонта электрооборудования используются запрещающие знаки и плакаты по электробезопасности. К подобного рода «информаторам» относятся:

  1. Плакат «Опасно! Без средств защиты не входить!». Является предупреждением, что человек входит в зону действия электрического поля, и чтобы ему войти, нужно озаботиться наличием электрозащитных средств.
  2. «Высокое напряжение. Опасно для жизни!» — знак по электробезопасности, указывающий на фактор, способный стать угрозой для жизни человека.
  3. Плакат «Не включать! Работают люди!». «Информатор» относится к разряду нестационарных, и эта надпись подразумевает, что в текущий момент времени подавать напряжение строжайше запрещен. Где вывешивается плакат «Не включать! Работают люди!»? На любые органы управления коммутационных аппаратов. Это делается для того чтобы предотвратить подачу напряжения, а кроме того, данный знак устанавливается возле снятых предохранителей.
  4. Плакат «Работа под напряжением. Повторно не включать». Означает, что не следует второй раз включать выключатели ВЛ, если они уже были отключены. Данные плакаты вывешиваются, когда производятся ремонтные работы под напряжением. Место расположения – ключи управления.
  5. Плакат «Не включать! Работа на линии». Указывает на то, что подавать напряжение на линию запрещено. «Информатор» относится к разряду переносных и вывешивается на приводах управления или ключах.

Другие плакаты и знаки

Кроме средств защиты из нормативных документов, обязательных к применению, существует ряд знаков и плакатов «любительского» типа. Они не являются обязательными, но используются для запрета или разрешения тех или иных действий с электрооборудованием.

Некоторые из них являются информационными и сообщают о технических характеристиках линии или электроустановки.

Вариант таблички, которая сообщает о напряжении в сети или в электроустановке – 380 В. С Трехфазными цепями на 380 В сегодня можно встретиться и в частных домах

Другие являются вариантами установленных законом плакатов и содержат запрет либо предупреждение.

Некоторые плакаты можно отнести к обучающим. Их вывешивают не на рабочих местах, связанных с опасностью, а в подсобках, классах, офисах – в качестве дополнительного образовательного материала.

Информация, размещенная на плакате, может пригодиться не только рабочему, связанному с электромонтажом, но и простому обывателю

Иногда стараются привлечь внимание, частично используя правила оформления плакатов и добавляя что-то от себя:

Галерея изображений

Фото из

Комбинация нескольких плакатов

Предупреждение о высоком напряжении

Объявление в зоне ЛЭП

Изображение черепа на плакате

Иногда таблички носят юмористический характер. Но главное, что они выполняют основную функцию – предупреждают или запрещают.

После прочтения информации на табличке вряд ли кому-то захочется справить нужду в укромном уголке – и здоровье, и природа останутся в сохранности

Каких-то запретов на размещение плакатов, выполненных в свободном или неточном оформлении, нет. Здесь применяется принцип «больше – лучше», так как речь идет о сохранении здоровья и жизни людей.

Указательные и предписывающие знаки электробезопасности

Когда нужно сообщить о конкретном месте, где можно проводить работы, о состоянии электроустановки, используют такого рода знаки:

  • «Работать здесь!». Непосредственное указание, где рекомендуется находиться в процессе выполнения каких-либо работ.
  • «Заземлено». Характеристика состояния оборудования. Знак электробезопасности поясняет, что электроустановка – заземлена.
  • «Подключено». Сообщение о том, что на контакты ввода подается электрический ток. И влезать без отключения, ремонтировать нельзя!
  • «Токоведущие части». Сообщение о конкретных элементах электроустановки, которые находятся под напряжением.
  • «Вращающиеся механизмы». Такие знаки используются для обозначения опасной зоны вращения стационарных станков — фрезерных, токарных, шлифовальных.
  • «Высокое напряжение. Не открывать!». Этот знак можно отнести к предупреждающим. Но он также несет в себе указание на то, что нельзя делать, предписывает определенные рамки поведения, выходить за которые категорически нельзя.
  • «Линия находится под напряжением». Характеризуется состояние ЛЭП в данный момент.
  • «Влезать здесь!». Указатель, куда нужно подыматься, чтобы добраться до своего рабочего места.
  • «Подыматься здесь!». Как и предыдущий знак, направляет по безопасному маршруту.
  • «Идти сюда!». Знак указывает направление движения, которому нужно следовать в процессе перемещения по опасной территории.

Размеры таблички для знака– 100х100 или 80х200. Обычно это надпись черного цвета внутри прямоугольника на белом фоне.

Таким образом, понимая, о чем говорит нам попавшаяся на глаза табличка, можно сохранить себе жизнь и здоровье, не влезть туда, куда не надо. Электричество – невидимо, тем не менее имеет такую же опасность как землетрясение, наводнение, сильные порывы ветра

И нужно всегда соблюдать осторожность при взаимодействии с ним

Выводы и полезное видео по теме

Варианты плакатов и знаков:

Образцы применения:

Использование средств защиты – необходимое требование ТБ, благодаря которому сохраняется здоровье людей, ликвидируется риск поражения электротоком. Яркие, размещенные в нужных местах плакаты дают возможность быстро понять, что можно или нельзя предпринимать, где именно работать, что конкретно делать.

Пренебрегать ими не стоит хотя бы в целях сохранения собственной жизни.

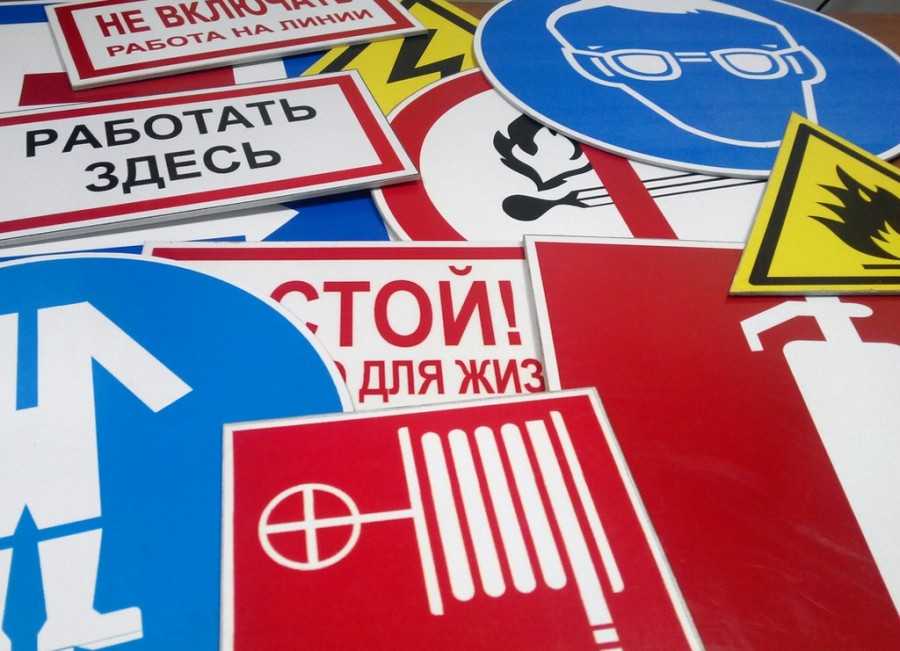

Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, публикуйте фото по теме статьи. Расскажите о своем опыте в использовании плакатов как средств безопасности. делитесь полезными сведениями, которые пригодятся посетителям сайта.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
