Печи из кирпича для дачи на дровах: лучшие порядовки и пошаговое руководство по сооружению

Особенности конструкции

Кирпичная печь представляет собой сооружение из нескольких элементов:

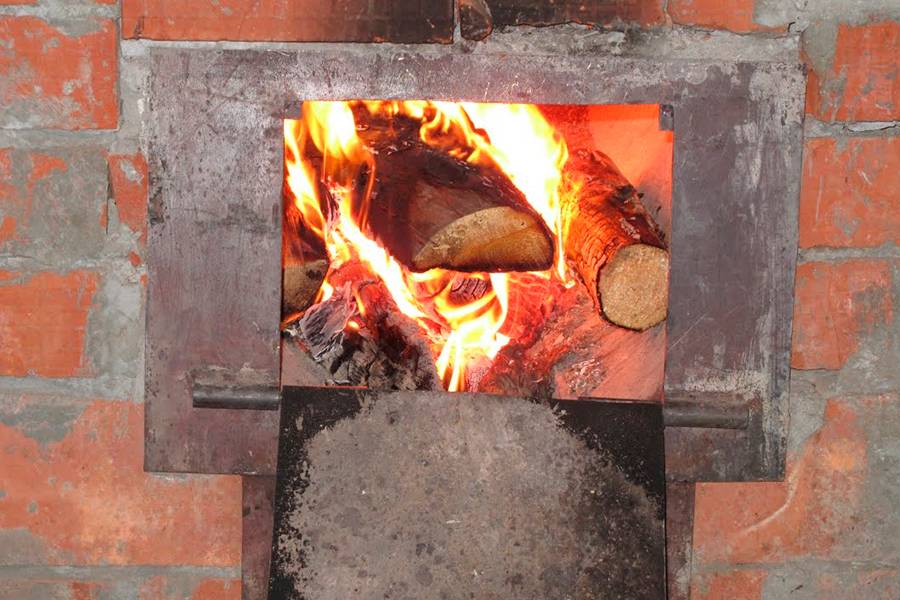

Топка

Это основной узел печи, выполненный в виде камеры для сжигания топлива;

Дымоход

Это труба для удаления газов и частиц, образующихся в процессе горения;

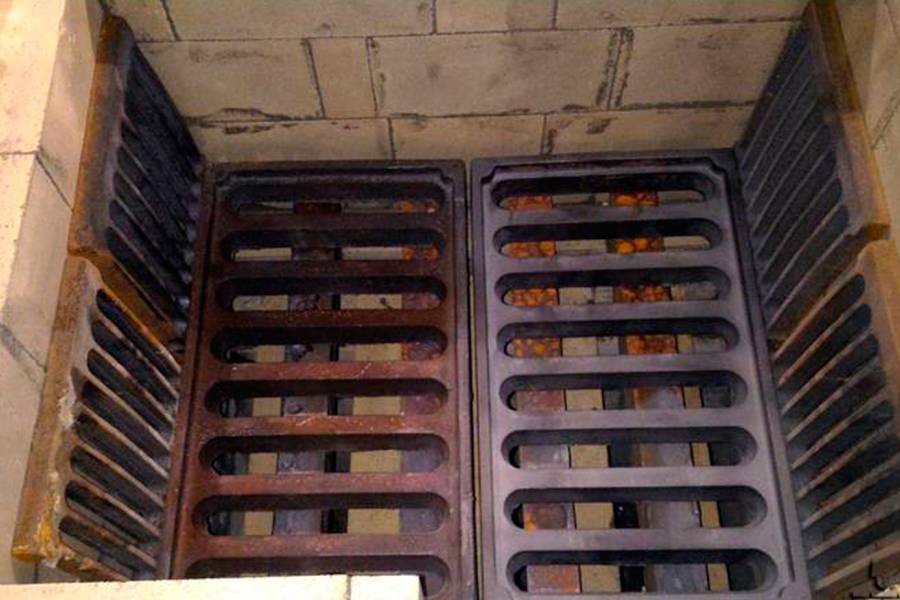

Колосник

Это чугунная или кирпичная площадка, на которую укладывают топливо;

Зольник

Камера, расположенная под топкой и соединенная с ней узкими щелями для поступления золы от сгоревшего топлива.

Перечислены только обязательные элементы.

Однако, большинство печей оснащают дополнительными узлами:

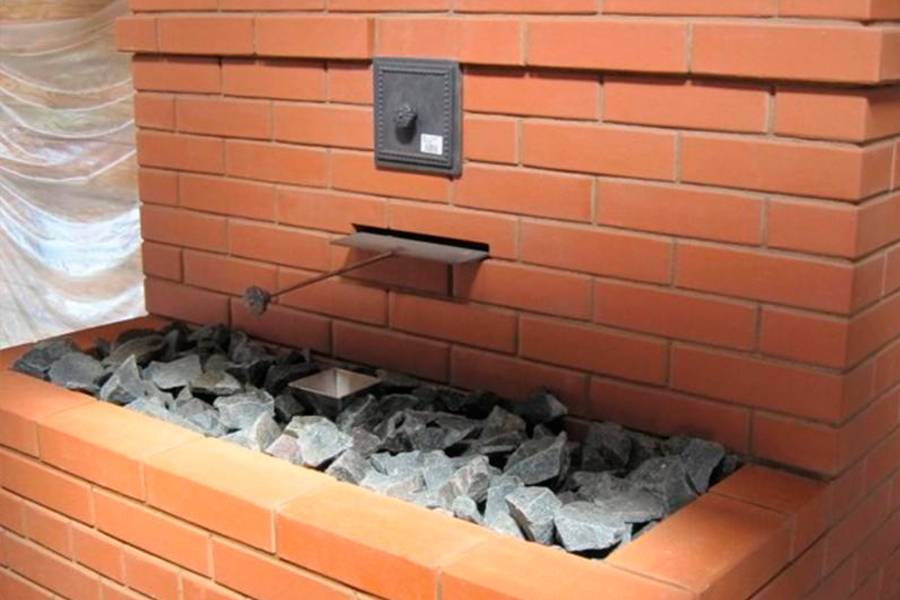

Каменка

Это собранная в непосредственной близости от топки груда камней, используемая для создания необходимого микроклимата в парной;

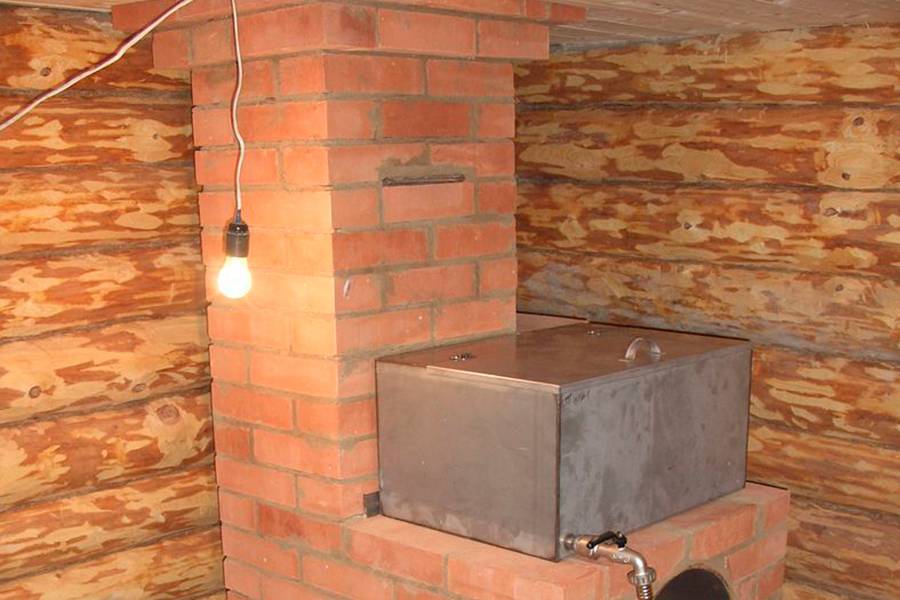

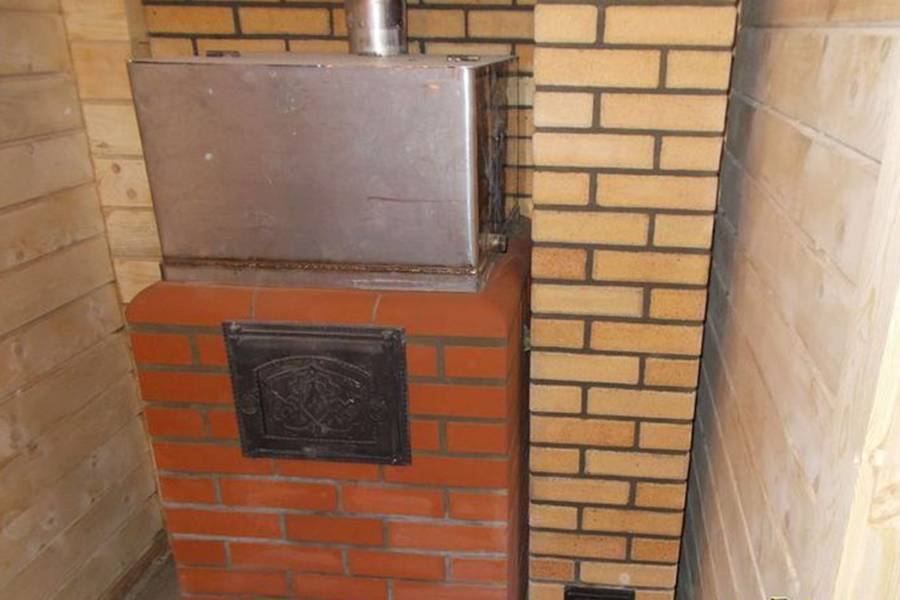

Бак с водой

Этот элемент встречается у большинства печей, так как позволяет решить проблему с подачей горячей воды в ходе нагрева помещения.

Это довольно общее строение, на практике встречаются довольно сложные сооружения. Кроме этого, существуют специальные правила и требования, которые обеспечивают эффективность, безопасность и долговечность сооружения.

Однако, при желании кирпичную печь для бани можно построить самостоятельно. Для сборки печи используются специальные схемы-порядовки, в которых подробно описан процесс укладки каждого ряда. Сверяясь с такой схемой, несложно построить печь своими руками, даже без опыта.

Отопительная печь

А теперь посмотрим, как сложить своими руками печь из кирпича, рассчитанную на отопление небольшого дачного дома.

Примерные прототипы рассматриваемого варианта отопительной печи для дачного дома

Ее размеры:

  • ширина – 2 кирпича (51 см);
  • глубина – 3,5 кирпича (90 см);
  • высота – 2 метра 38 см.

Для строительства потребуются следующие материалы и принадлежности:

  • Красный полнотелый кирпич – 390 шт;
  • Глина – 9 ведер;
  • Песок – 18 ведер;
  • Колосниковая решетка (25х40 см) – 1 шт;
  • Топочная дверка (20х30 см) – 1 шт;
  • Поддувальная дверка (14х20 см) – 1шт;
  • Прочистная дверка (14х20 см) – 1шт;
  • Задвижка -1 шт;
  • Предтопочный стальной лист (50х70 см) – 1 шт;
  • Рубероид для гидроизоляции (100х60 см) – 1 шт.

Последовательность работы

Первый ряд – основа печи. Его следует выложить особенно тщательно, проверяя горизонтальность с помощью уровня.

Углы – самая сложная часть для новичков. Для того, чтобы они были ровными, рекомендуем сразу же установить на краях кладки четыре шаблонных стойки. Их можно сделать из строганных досок, сбив их попарно под прямым углом.

Установив такую «опалубку» от пола до потолка, вы легко выведите идеальные углы.

Самодельный шаблон для кладки углов

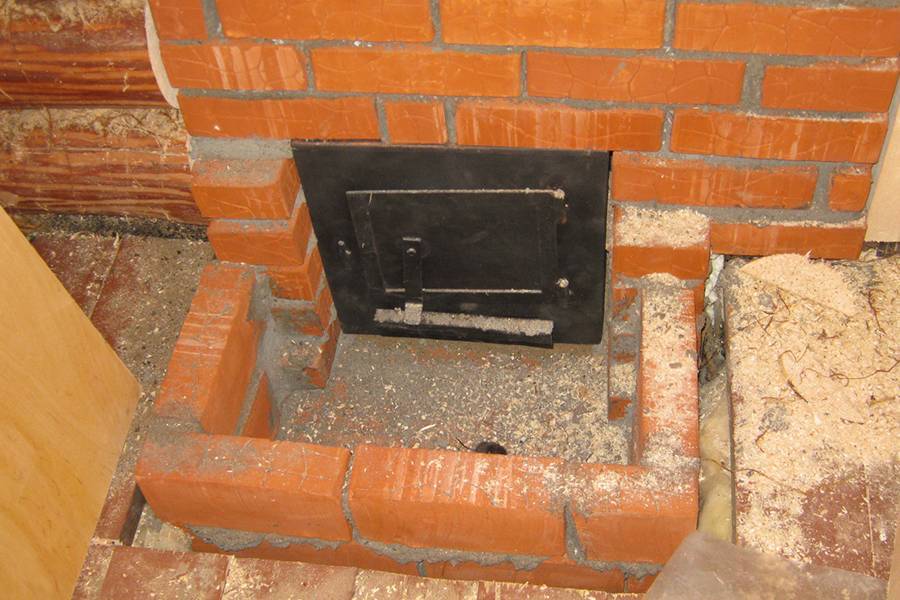

На втором ряду с торца печи укладывают два кирпича со скошенной гранью, выходящей в зольную камеру. Кладку третьего ряда начинают с установки поддувальной дверцы, фиксируемой проволокой в швах боковых кирпичей.

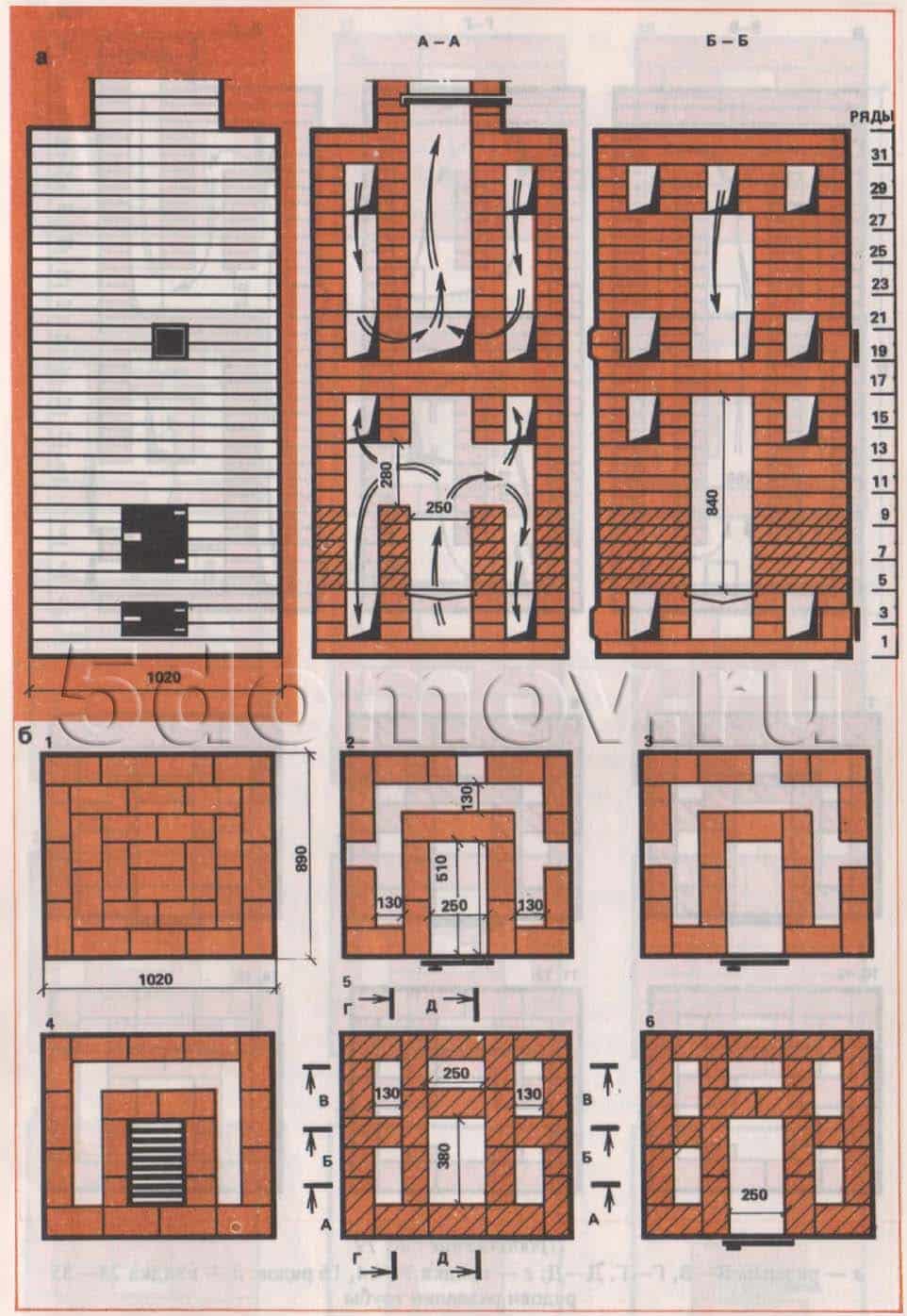

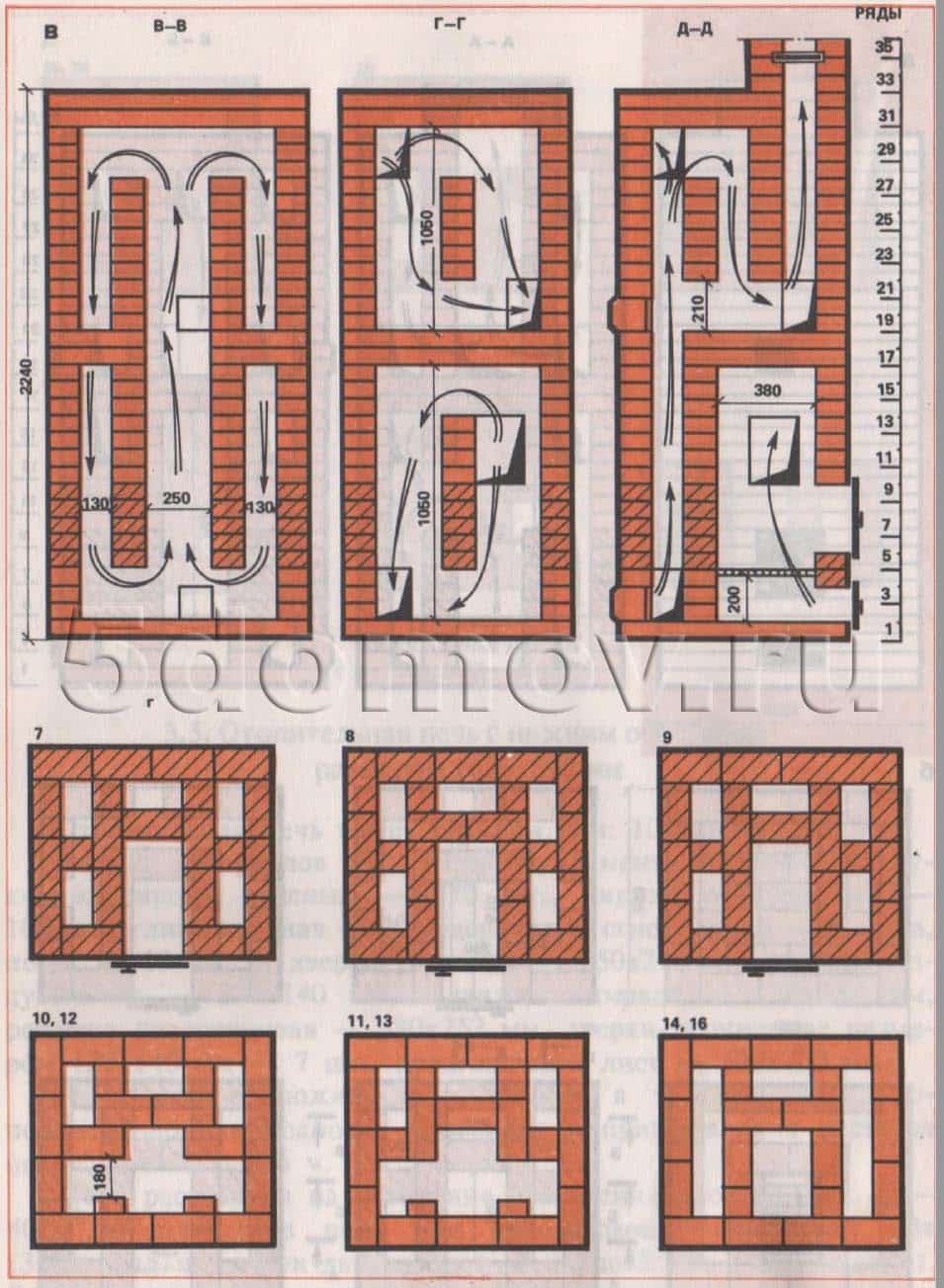

Схема порядовки с 1 по 10 и поперечные разрезы отопительной печи

4 и 5 рядами продолжают формирование стенок зольной камеры. Шестым рядом начинают кладку стен топливной камеры и ставят в ней колосниковую решетку.

На уровне 7 и 8 ряда монтируют топочную дверку. В задней части камеры ставят скошенные кирпичи, служащие для улучшения тяги. Девятым рядом перекрывают дверку топливника.

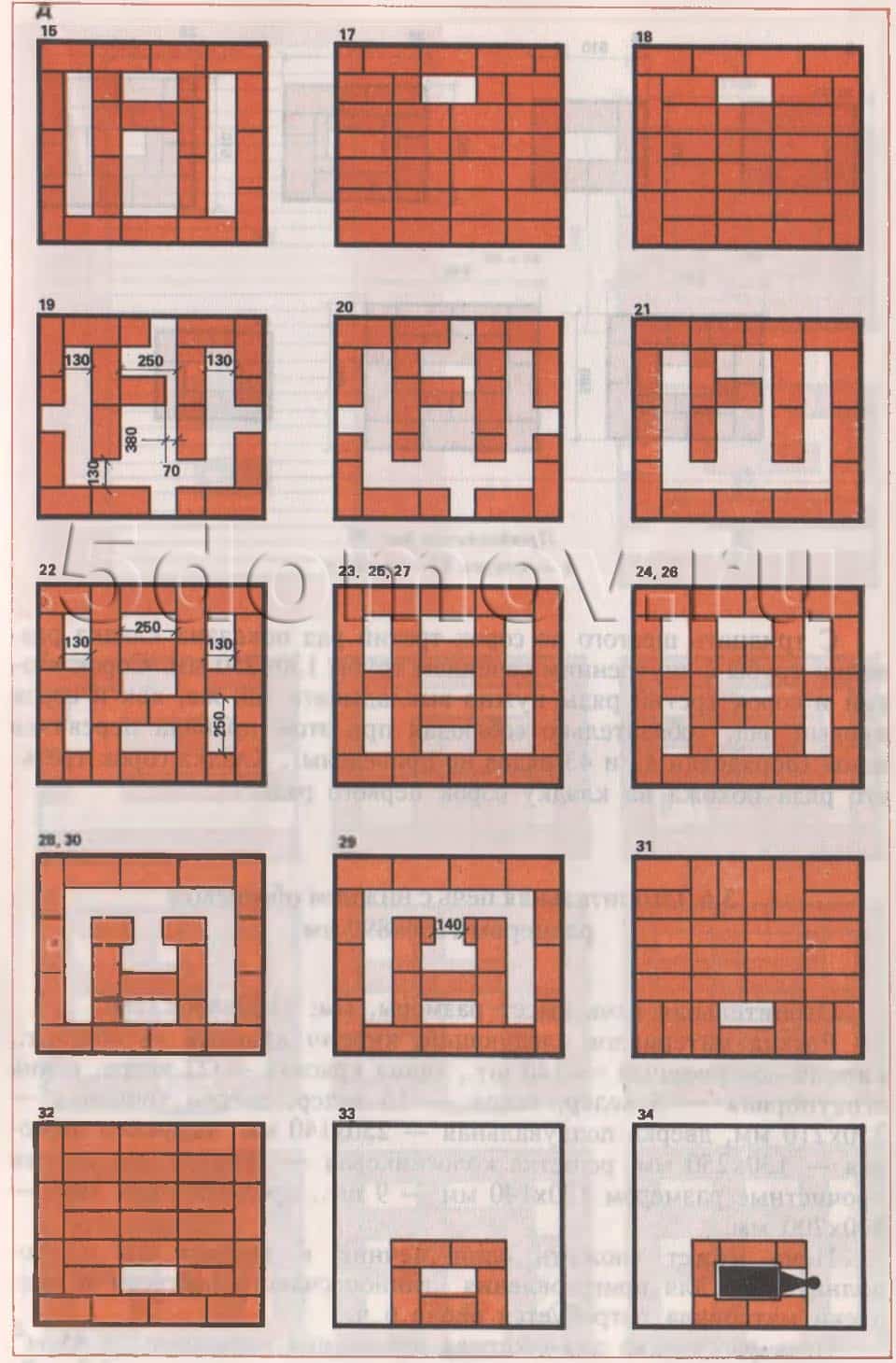

С 10 по 16 ряд ведется кладка топливной камеры и вертикального дымоотводного канала. На семнадцатом в печь ставят прочистную дверку.

18-30 ряд образуют дымооборотные каналы. Их нужно выложить максимально ровно, затирая внутренние стенки мокрой тряпкой.

31- 32 ряды образуют свод, перекрывающий печь.

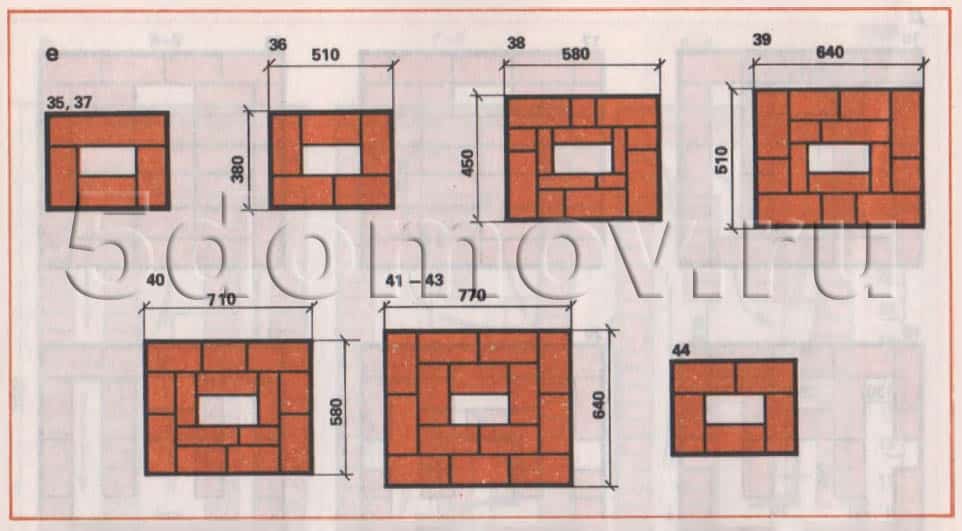

33 и 34 формируют дымовую трубу.

Закончив кладку, печь оставляют на неделю с открытыми дверками и трубой для просушивания. После этого делают пробную топку, сжигая небольшие порции щепок, веток или соломы.

Русская печь: чертежи печей из кирпича

печи русские из кирпичаДля кладки печи потребуются следующие материалы:

  • полнотелый красный кирпич – 1610 штук;
  • вьюшка для задвижки размером 0,3х0,3 метра – 2 штуки;
  • сухой глиняный раствор в растворенном виде;
  • самоварник 14х14 сантиметров – 1 штука;

Отопительные печи для дома из кирпича – делаем самиДля работы потребуются следующие инструменты:

  • кельма – для укладывания и выравнивания раствора;
  • кирочка – многофункциональный молоток с лезвием, расположенным перпендикулярно оси рукоятки. На его другом конце находится квадратный лобовик;
  • уровень пузырьковый для кладки и гидравлический для первого ряда;
  • правило – служит для выравнивания кирпичей каждого ряда;
  • отвесы – один из них должен быть постоянно прикреплен к оси дымохода (перекрытию), а с помощью второго проверяется вертикальность углов;
  • кисть – нужна для затирки швов;
  • шнур – его натягивают на каждый ряд кладки.

Чертежи кирпичных печей для дома любого типа выглядят следующим образом:

  1. Варочная камера. Для кладки используется на 3/4 сточенный угловой кирпич с замками.
  2. Под. От задней части идет уклон, с целью чего пространство засыпают песком, на который укладывается кирпич.
  3. Перекрытие нижней части. Конструкцию укрывают кирпичом по пруткам, уголкам или листовым заготовкам.
  4. Свод с замком. В некоторых случаях используется центральный замок, в других – два последних симметричных кирпича.
  5. Ряды до нижнего свода. Кладка печи из кирпича выполняется обычным образом, в дальнейшем поверх нее устанавливают шаблон свода, собранные из ДСП, или рессоры, выпиленные из дерева.
  6. Колодцы. Представляют собой перевязанные ряды, в которых оставляют выходящее на подпечье отверстие.
  7. Подпечье. Кирпичи укладываются на фундаментном растворе, полые камни не допускаются.
  8. Свод ВК. Для удобства кирпичи стесывают до клинообразной формы.
  9. Перекрытие канала над самоварником. Является сплошным, используются только цельные камни.
  10. Над шестаком уменьшаются отверстия. Кирпич обрубается в соответствии с чертежом.
  11. Выравнивание стен. Вместе с этим уменьшают перетрубье, закладывают канал самоварника.
  12. Монтаж самоварника. Конструкцию закрывают отдельной крышкой.
  13. Установка вьюшки. Для вмуровывания конструкции укладывается два ряда.
  14. Дымоход. Высота трубы от пода до верхней части должна составлять минимум 5 метров. Верхние ряды образуют козырек, который препятствует попаданию осадков внутрь дымохода.

Где лучше установить?

Грубу можно установить практически в любом месте. Если ваша печь выполняет только функцию обогрева дома, лучше построить её в подсобном помещении, чтобы освободить место в основной части дома и исключить попадание дыма в жилые комнаты.

Если же пользователь печи желает построить для себя упрощенный красивый камин, грубу лучше устанавливать в комнате, которая является местом сбора семьи и гостей. Каждый оценит необычный и привлекательный элемент интерьера, если печь построить аккуратно, дополнительно покрыв ее специальным облицовочным материалом.

При построении печи со встроенным щитком, лучшим местом для установки станет кухня. Грубка в данном случае выполняет функции варочной плиты, приготовление на ней пищи не только придаст еде особенный вкус, но и значительно сэкономит электроэнергию или газ.

Важно, чтобы на территории установки печи был достаточно прочный пол. Кровлю в месте прохождения дымохода нельзя переделывать

Конструкция и чертежи.

Как построить печь своими руками? Существуют основные типы конструкций:

Русская печь.

Плюсы:

  • КПД может достигать 80 процентов.
  • Очень долго держит тепло, в некоторых случая – двое суток.
  • Топка со всех сторон окружает огонь и снижает уровень пожароопасности конструкции.

Минусы:

  • Большой размер.
  • Много весит.
  • Долгий прогрев.
  • После перерыва обязательна суточная протопка.
  • Имеет наиболее сложную конструкцию из всех возможных видов печей.

Русская печь подойдет в качестве постоянного источника тепла, полностью заменит и даже превзойдет плиту, может служить даже в качестве кровати, но у такой печи огромные габариты, и ее установка должна быть оправдана.

Печь — «голландка».

Относится к канальному типу.

Плюсы:

  • Простая кладка
  • Занимает относительно мало места, так как имеет вытянутую форму.
  • Быстро нагревается.
  • Относительно мало весит.
  • Допускает приготовление пищи.
  • Не нужно регулярно протапливать для поддержания работоспособности.

Минусы:

  • Быстро остывает.
  • Низкий КПД.

Получается, что печь — «голландка» не подойдет в качестве основного источника тепла и не сможет нагреть большое помещение. Зато такая печь удобна для маленьких комнат и нерегулярного использования.

Обычная прямоугольная.

Плюсы:

  • Не занимает много места.
  • Простая конструкция.
  • Низкие цены на материал и топливо.

Минусы:

  • Средний КПД.
  • Не очень долго держит тепло.

Обычная прямоугольная печь – средний вариант, который подойдет для стандартного прогрева не очень большого помещения.

Печь — «шведка».

Относится к отопительно-варочному типу.

Плюсы:

  • Допускает приготовление пищи.
  • Высокий КПД.
  • Быстрый разогрев.
  • «Экономит» топливо.
  • Относительно небольших размеров.
  • Существуют современные варианты с духовкой, варочной панелью, местом для просушки одежды.

Минусы:

  • Требуется разгонная протопка.
  • Имеет сложную кладку для новичка.

Печь — «шведка» подойдет в качестве основного источника тепла в помещении, может полностью заменить плиту и имеет множество вариантов конструкций, но ее сложно собирать.

Печь с камином.

Плюсы:

  • Очень низкая пожароопасность.
  • Эстетична.
  • Высокий КПД.
  • Равномерно прогревают помещение.

Печь с камином подойдет, как для украшения дома, так и для целевого использования в качестве обогревателя.

Инструменты и материалы

Давайте посмотрим, как сложить печь из кирпича своими руками. В качестве примера возьмем небольшую кирпичную шведскую печку, работающую на дровах. Мы обсудим простую порядовку отопительно варочной печи, но вам ничто не мешает рассмотреть и более сложные варианты. Проявляя настойчивость и соблюдая все требования, вы сможете создать отличный отопительный агрегат, радующий теплом и внешним видом.

Перед тем как начать выкладывать кирпичи, пользуясь нашей пошаговой инструкцией, необходимо подготовить следующий инструмент:

Исправить перекошенные углы невозможно, поэтому лучше заранее позаботиться об их правильности.

  • Молоток для укладки кирпичей – это может быть резиновый молоточек или легкая деревянная киянка (лучше найти резиновый – он поможет сохранить целостность кирпича);
  • Молотки и кирки для обтесывания кирпича и удаления застывших кусков цементного раствора;
  • Набор мастерков – для укладки раствора (некоторые вполне обходятся и одним мастерком, без всяких наборов);
  • Строительный уровень, ответы, бечевка (леска) – все это позволит сделать ряды более ровными;
  • Правило и направляющие – для создания ровной фундаментной стяжки;
  • Пассатижи (они же плоскогубцы) – для работы с проволокой;
  • Инструментарий для замешивания раствора – это емкость, сито для просеивания песка, лопата, дополнительная емкость.

Отдельное внимание уделяем материалам. Нам понадобятся:

  • Набор деталей для кладки кирпичной печи на дровах – это дверки топки, поддувала и окошек для очистки печей, варочные поверхности и колосники, дымоходные задвижки;
  • Прочная стальная проволока – с ее помощью мы будем крепить дверки;
  • Шамотный кирпич – он используется для кладки топки;
  • Красный закаленный кирпич – из него будем складывать остальные части кирпичной печи на дровах;
  • Уголки 50х50 мм из металла – понадобятся для поддержки некоторых рядов;
  • Гидроизолирующий материал – отделит печь от фундамента.

После этого нужно найти подходящий проект и приступить к укладке кирпичной печи на дровах своими руками.

В некоторых кирпичных печах на дровах, как на примере ниже, используется только огнеупорный кирпич. Для того чтобы сделать конструкцию более привлекательной, используйте кирпичи с декоративной насечкой. Также вы можете декорировать печку другими материалами, в том числе и декоративным камнем – найдите в сети подходящий проект и действуйте.

Необходимые инструменты

Инструменты для кладки кирпича

Раствор готовят в удобной емкости, для замеса используют электрическую дрель с венчиком. Также понадобится сито для песка и для процеживания глины перед закладкой в раствор.

Другие инструменты:

  • молоток-кирка, мастерок (кельма), строительный молоток;
  • расшивка для оформления формы шва, водяной и пузырьковый уровень;
  • отвес, рулетка, плотничный угольник, шнур.

Для начинающих потребуется деревянная порядовка. Это рейка, на которой для облегчения нанесены риски, обозначающие расстановку соседних кирпичей. Понадобится правило, чтобы правильно выставлять элементы на плоскости.

Где применяются

Прогрев помещений и приготовление пищи можно отнести к основным функциям печки из кирпича. Но это далеко не все сферы применения. В ней можно:

  • Коптить мясо и рыбу.
  • Переплавлять металлолом, для этого есть печь-вагонка.
  • Закаливать и цементировать металлические детали. Делается это в муфельной печи.
  • Обжигать керамические изделия.
  • Нагревать заготовки в кузнице.
  • Поддерживать требуемы температурно-влажностный режим бани.

Самыми распространёнными видами печей считаются русская, голландка, шведка и колпаковая. Давайте подробно остановимся на описании каждой из них.

Таблица: виды отопительных печей

НаименованиеОписание
ГолландскаяНазывается так из-за канальной последовательности. Её достаточно просто изготовить самостоятельно. Подойдёт для любого помещения. Правда, уровень КПД у неё ниже, чем у остальных сооружений. Всего 40 процентов
ШведскаяСчитается удачным вариантом отопительно-варочной печи с камерной схемой. Стенки камеры прогреваются от раскалённых дымовых газов. Её можно использовать как духовку. Месторасположение канального конвектора за печью. Он располагается во всю высоту печи, от пола до потолка. КПД около 60 процентов. Сбоку духовки есть возможность установки теплообменника, где будет нагреваться вода. Она хранится в накопительном баке, расположенном на перекрышке печки. Конвектор можно строить применяя строительные кирпичи и обычную цементно-песчаную смесь. Он прогревает комнату всей своей высотой равномерно. Открыв дверку духовки, возле такой печки можно быстро высушить одежду и погреться.
Но их достаточно трудно возвести самостоятельно. Для строительства ни в коем случае нельзя экономить на материалах
КолпаковаяОсобенностью такой печь является то, что поступление дыма в дымоход может произойти только после того, как они полностью прогорят под колпаком. Благодаря этому уровень КПД достигает 70 процентов. Но, её сложно построить самостоятельно и пригодна она только для того, чтобы отапливать помещение
РусскаяСхема называется проточной. Не имеет конвектора. Самый высокий уровень КПД, около 80 процентов. Оригинальный эстетичный вид. В ней можно приготовить такие блюда, которые нельзя сделать в других моделях печей.
Самостоятельное строительство — сложный процесс, но возможный. Главное, ни при каких обстоятельствах не отклоняться от чертежей и порядовок.

Элементы конструкции

Элементы конструкции русской печи Чтобы понять чертежи, пояснения к ним и разобраться с порядовкой, следует изучить термины, применяемые специалистами-печниками.

  • Топливник или горнило — часть сооружения в котором происходит сжигание топлива и в некоторых случаях приготовление пищи методом запекания или томления.
  • Свод – массивный элемент ограничивающая верх горнила. Кладка проводится без пустот. Благодаря большой массе камня, свод накапливает тепло при топке и долго греет комнату в период между закладкой дров.
  • Под (лещадь) — низ топливника, необходимый для придания конструкции прочности.
  • Щека (очёлок) — фасад печи, объединяющий под, горнило и свод.
  • Устье – отверстие горнила, через которое закладывают топливо и загружают посуду.
  • Шесток – горизонтальная поверхность, обеспечивающая удобство работы с посудой. На площадку ставят утварь перед помещением её в горнило и после извлечения.
  • Подшесток служит для хранения посуды, топлива других принадлежностей. Элемент находится под шестком и не нагревается.
  • Подпечье — пространство под подом, в котором хранят запас дров.
  • Хайло — устройство, соединяющее горнило и дымовую трубу.
  • Печурки — ниши, увеличивающие площадь стенок и улучшающие теплообмен. Выемки используются для сушки трав и мелких предметов.
  • Порожек (зуб, газовый порог) — дугообразное перекрытие свода для удержания горячих дымовых газов и увеличения площади отдачи тепла, за счёт чего повышается КПД. Иногда элемент называют перетрубьем или щитком.
  • Перекрыша — часть печи, на которую устанавливают лежанку.
  • Подовая — пустотелое пространство для увеличения времени сгорания дымовых газов.
  • Подтопок — небольшая печь, расположенная под шестком или сбоку от него.

Печи шведка для дома

Для отопления небольшого дома оптимальным вариантом будет так называемая отопительно-варочная печь. Обычно это печь-шведка. В рамках ее порядовки устанавливается камин. Кроме того, нужно соблюдать определенные правила.

Собрать такую конструкцию самостоятельно совсем не сложно, достаточно лишь знать основные правила порядовки, которые помогут собрать безопасную конструкцию даже новичку своими руками.

Основное преимущество печи-шведки – это комбинированность ее структуры. То есть, она подойдет не только для приготовления пищи, но и для отопления небольших помещений. При желании, можно добавить такому сооружению иные функции, вроде ниши для хранения пищи или духового шкафа. Кроме того, в ней может присутствовать лежанка или иные конструкции печи шведки.

кирпичная печь шведка подробная схема

Так или иначе, собирать печь шведку своими руками можно только из качественных материалов с высоким качеством. Только в этом случае можно рассчитывать на ее продолжительную, и, главное, безопасную работу. Печь из кирпича шведка смотрите фото варианты размещения в доме.

Печь шведка с лежанкой

Альтернативой массивной русской печи станет компактная и стильная печь шведка с лежанкой. Для постройки используйте:

  • глину;
  • красные кирпичи;
  • огнеупорные шамотные кирпичи;
  • дверцу для поддува;
  • топочную дверцу;
  • задвижку;
  • прочистную дверцу;
  • стальную полосу;
  • шамотный мертель;
  • чугунную плиту;
  • решетку для колосника;
  • стальной уголок.

Из сопутствующих инструментов понадобится:

  • ведро;
  • кельма;
  • черпак;
  • молоток;
  • уровень;
  • лопата.

Порядовка

1-2 ряды. Кладка на фундамент с взаимной перевязкой швов.

3 ряд. Закладываются прочистная и поддувальная дверцы.

4 ряд. Выкладывается зольник.

5 ряд. Перекрытие дверцы поддува и прочистной.

6 ряд. Перекрываются газоходы топчана, устанавливается колосниковая решетка, при этом оставляется зазор, который засыпается песком. При нагреве решетка будет расширяться, что приведет к деформации.

7 ряд. Устанавливается дверка топки. Предварительно рамку нужно обмотать 5-ти миллиметровым слоем асбеста.

8 ряд. Завершается кладка топчана, необходимо внимательно осуществлять перевязку швов.

9 ряд. Устанавливается прочистная дверца.

10 ряд. Стесать кирпич для топочной камеры нужно так, чтобы у неё получилась форма воронки.

11 ряд. Пазы по периметру плиты вытесываются с учетом зазора. Устанавливать саму варочную поверхность необходимо на раствор из глины, смешанной с алебастром. При установке используйте уровень.

12 ряд. Перекрываются газоходы, которые проходя через топку и варочную плиту, направляются в отопительный щиток.

13 — 22 ряды. Выкладываются со строгим соблюдением перевязки швов. В последнем ряду устанавливается задвижка для зимнего хода.

23-26 ряды. Выкладывается отопительный щиток.

27 ряд. При использовании раствора из асбеста и глины устанавливается общая задвижка. Для этого в кирпичах необходимо высечь углубление для рамки с расчетом на расширение.

28 ряд. Перекрывается один из двух газоходов, размер второго должен быть 12×18 см.

29 ряд. Необходимо сделать напуск в 5 см по всей площади.

30 ряд. Выкладывается дымовой канал 12×19 см.

31 ряд. Из 5 кирпичей нужно создать дымовой канал площадью 13×26 см. Кирпичи можно слегка стесать для плавного выхода отходящих газов.

31. Возводится дымовая труба.

Чем выгодны малогабаритные печи на дровах

Достоинство небольшой печи в том, что она занимает очень малую площадь при высокой теплоотдаче. Для загородного дома, бани, хозяйственных построек мини печь на дровах и угле подходит идеально. Строительных материалов идёт минимум, но если сверху положить варочную панель, то можно и кушать приготовить, и воду нагреть. Даже в наше время отопительно варочная печь из кирпича остается достаточно популярной. Самое главное — сделать её не составит труда начинающему мастеру. Имея перед глазами схему порядовки, можно сложить мини печь своими руками буквально за один световой день. Только предварительно нужно подготовить все необходимые инструменты и строительные материалы.

По сравнению с «буржуйкой» кирпичная мини печь для дачи на дровах выглядит эстетично. Впоследствии её можно облагородить кафелем, и она будет не только греть, но и украшать загородный дом.

Иногда её конструкцию совмещают с камином, и это уже будет мини печь камин. Можно сразу встроить бак для нагрева воды или предусмотреть нишу для сушки овощей и фруктов.

Достоинства и недостатки

Голландки имеет массу достоинств:

  1. В первую очередь, такие печки очень компактные, что позволяет установить их в любом здании.
  2. Способны в короткие сроки быстро и эффективно прогреть помещение, при этом остывают они достаточно долго.
  3. Для конструирования такой печи не требуется много материалов. Для возведения обычно голландской печи необходимо 650 камней, в то время как для маленькой русской — 1300.
  4. Затрат на такую конструкцию будет относительно немного.
  5. Несмотря на то, что стенки достаточно тонкие, это никак не сказывается на перепадах температурных режимов.
  6. Повысить КПД можно, если пристроить дополнительное оборудование, например, варочную плиту или водонагревательный бак.

Есть и некоторые недостатки печей-голландок:

  1. Невысокая производительность: КПД достигает всего 50 %.
  2. Функционирует исключительно на дровах, в качестве топлива нельзя использовать солому, камыши, мелкую древесину и т.д.
  3. Протапливать печь надо, как минимум, дважды в сутки.
  4. После того, как вы закинули топливо и разожгли его, ни в коем случае нельзя оставлять заслонку открытой, поскольку тепло улетучится через трубу и голландка остынет быстро.

Печь с варочной плитой

В самом простом варианте такая конструкция имеет небольшие габариты (ширина 2, а глубина 3 кирпича – 78х53 см). Тем не менее, даже на такой ограниченной площади можно разместить одноконфорочную плиту.

Работа спорится, когда под рукой есть все необходимое.

Поэтому заранее купите следующие материалы и принадлежности:

  • Полнотелый красный кирпич – 107 шт;
  • Поддувальную дверку – 1 шт;
  • Колосниковую решетку – 1 шт;
  • Одноконфорочную чугунную плиту – 1 шт;
  • Топочную дверку – 1 шт;
  • Задвижку для трубы – 1 шт.

Огнеупорный кирпич для печки, работающей на дровах, не нужен. Его покупка – лишняя трата денег. А вот красный следует выбирать тщательно, отбраковывая треснутый и неровный.

Подготовка раствора

Кладочную смесь делают, перемешивая четыре части глины с одной частью воды и добавляя к ним восемь частей просеянного песка. Нормальная консистенция определяется просто: раствор легко сползает с мастерка, не оставляя на нем потеков. При кладке он не должен вытекать из швов.

Объем раствора определяют, ориентируясь на количество кирпича. При оптимальной толщине шва (3-5 мм) одного ведра хватает на 50 штук.

Подготовив кладочную смесь, можно приступать к закладке основания. Его ширину делают на 10 см больше ширины печи. Высоту фундамента подбирают такую, чтобы низ первого ряда кирпичей был на уровне пола.

Если подполье достаточно глубокое (50-60 см), то копать яму под фундамент не нужно. Достаточно сделать опалубку по грунту размером в плане 76 х (51+10см). На ее дно укладывают два слоя рубероида для защиты от влаги. Уложив бетон, ему дают неделю для набора прочности после чего приступают к кладке.

Размеры рассматриваемой нами печи с варочной плитой — 3 х 1,5 кирпича (76х39 см).

Первый ряд ставят на слой глиняного раствора (4-5 мм). Выровняв основание по уровню, выкладывают второй, оставляя место для поддувальной дверки.

Перед монтажом дверки к ней нужно прикрутить мягкую проволоку и заложить ее концы в швы для лучшей фиксации.

Для компенсации терморасширения металла, между дверкой и кирпичом оставляют зазор. Перед установкой ее рамку обматывают мокрым асбестовым шнуром.

Кладку третьего ряда ведут, перекрывая швы второго. На этом уровне в топливнике устанавливают колосниковую решетку.

Четвертый ряд ставят на ребро, соблюдая перевязку швов, и формируют стенки топочной камеры. За ней будет находиться первый и единственный дымооборот (смотри разрез А-А на схеме №2). Для чистки его дна в задней стенке без раствора ставят так называемый вышибной кирпич, периодически вынимаемый для удаления золы. Внутри дымохода делают две подставки из кусочков кирпича для опирания внутренней перегородки.

Камни пятого ряда ставят плашмя, оставляя место для топочной дверки. В задней части печи на порядовке мы видим стенки двух дымовых каналов. Их поверхность во время работы нужно тщательно очищать мокрой тряпкой от выступающей из швов глины

Это важное условие для обеспечения хорошей тяги

Подняв в кладку до восьмого ряда, перекрывают топочную дверку, заложив в швы проволоку, фиксирующую ее рамку. На этом же уровне в задней части топливной камеры ставят кирпич со скошенным торцом – дымовой зуб. Он улучшает тепловую отдачу, препятствуя быстрому выходу дымовых газов в трубу.

Закончив девятый ряд, по нему на глиняном растворе укладывают асбестовый шнур. Он необходим для герметизации стыков чугунной плиты и кирпича. На десятом ряду топливник перекрывают варочной плитой.

На одиннадцатом в трубе устанавливают дымовую задвижку. Ее по контуру также уплотняют асбестовым шнуром, смоченным в глине.

12 и 13 ряд — формирование стенок трубы. После их завершения на печь ставят легкую трубу из листового металла, выводимую на крышу.

Как укладывать основу

Печь с лежанкой, даже самая компактная — это массивная конструкция, габаритные модели могут весить до трех тонн, поэтому особое внимание следует уделить закладке фундамента

Для этого потребуется вырыть котлован глубиной 80см — 1м. Фундамент будущей конструкции не следует перевязывать с фундаментом здания — у них разная осадка, а сам очаг деформируется при неправильной закладке его основы. Следите за тем, чтобы между фундаментом дома и печи был зазор как минимум в 5см. Дно выравнивается по уровню.

После подготовки ямы необходимо:

  • Засыпать дно песком.
  • Залить водой в большом объеме.
  • Когда песок уплотнится и осядет, на него насыпается щебень. Толщина слоя — 10-15см.
  • Щебень также нужно утрамбовать, сверху выложить армирующий каркас. К этому вопросу нужно подойти ответственно, обычной сетки будет недостаточно из-за большого веса печи — устанавливаются специальные вертикальные стойки, которые укрепляются несколькими уровнями армирования. Арматуру не следует заваривать, она должна быть связана.
  • Всё заливается бетоном до уровня пола. Фундаменту нужно дать время (около месяца), чтобы он качественно застыл.
  • По готовности основание необходимо гидроизолировать толем или рубероидом.

Несколько советов

Собираясь построить кирпичную печь на дровах своими руками, продумайте, как она будет стоять в вашем доме. Между задней стеной дома и стеной печки оставьте воздушный промежуток и установите там лист железа, отражающий тепло внутрь. Если вы построите кирпичную печь вплотную к стене, то дрова будут отапливать не только помещения, но и улицу.

Если вы хотите обогреть сразу две комнаты, смонтируйте кирпичную печь в смежной стене, подобрав подходящий проект – тогда конвекционная часть будет греть оба помещения. Помните, что каждый чертеж индивидуален, а различная высота потолков в домах может повлиять на конструкцию печки.

Рекомендации по выбору


Модель и размеры печи выбираются в зависимости от возложенных функций Подовые печи для обогрева дома выбираются с учетом их местоположения. Нужно заранее просчитать, какие размеры должны быть у устройства. Также надо следить за тем, чтобы труба дымохода была не менее 1 метра в длину. Не менее важный показатель – мощность. Чем она выше, тем лучше греет печь. Но на мощное устройство потребуется большее количество топлива.

Популярные модели для жилого помещения:

  • Каминные печи WGO. Произведены в Германии и делаются из огнеупорного шамота НВО+.
  • Печь ЕСО+. Имеет простую конструкцию и невысокую стоимость. Выполняется из огнеупорных материалов.

Для обогрева нежилого помещения (баня, гараж) также нужно подбирать модель по мощности и размерам. Внешне такие подовые банные печи выглядят менее привлекательно, но их стоимость ниже. Рекомендуется брать печи серии КИВ, ПКО-40. Они способны обогреть помещение до нужного уровня без серьезных затрат на топливо.

Отопительная печь с нижним обогревом размером 1020×890 мм

Отопительная печь имеет размеры, мм: 1020x890x2240.

Расход материалов (без учета фундамента и трубы) следующий:

  • кирпич красный — 570 шт.,
  • кирпич огнеупорный — 100 шт.,
  • глина красная — 20 ведер,
  • глина огнеупорная — 3 ведра,
  • песок — 12 ведер,
  • дверка топочная — 250×210 мм,
  • дверка поддувальная — 250×140 мм,
  • задвижка дымовая — 130×250 мм,
  • решетка колосниковая — 380×252 мм,
  • дверки прочистные размером 130×140 мм — 7 шт.,
  • предтопочный лист — 500×700 мм.

Печь может сложить один печник в течение 24 ч, дополнительно для подноски материала и приготовления раствора потребуется около 6 ч.

Печь рассчитана на отопление помещения площадью до 35— 40 м². Теплоотдача печи при одноразовой топке — 4 кВт (3400 ккал/ч), а при двухразовой — около 5 кВт (4300 ккал/ч).

В данной печи колосниковая решетка рассчитана на применение в качестве топлива дров и углебрикетов. При сжигании антрацита и каменного угля колосниковую решетку сзади закладывают огнеупорным кирпичом плашмя в три ряда.

Чертежи разрезов и порядовки кладки печи приведены на рис. 4. Кладку печи выполняют согласно порядовкам, соблюдая правила перевязки швов.

Рис. 4. Отопительная печь размером 890×1020 мм а — фасад и разрезы А—А, Б—Б; б — кладка 1 —6 рядовРис. 4. Продолжение в — разерзы В—В, Г—Г, Д—Д; г — кладка 7—14, 16 рядовРис. 4. Продолжение д — кладка 15, 17—34 рядов и разделки трубыРис. 4. Продолжение е — кладка 35—44 рядов

С тридцать шестого по сорок третий ряд показана кладка разделки трубы с внутренним сечением трубы 130×250 мм. Сорок второй и сорок третий ряды нужно выкладывать так же, как и сорок первый ряд, обязательно соблюдая при этом правила перевязки швов (порядовки 42 и 43 рядов не приведены). Кладка сорок третьего ряда похожа на кладку сорок первого ряда.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
