Голландская печь
Конструкция относится к одной из самых популярных. Некоторые модели комплектуются варочной поверхностью и духовкой, что решает проблему приготовления еды, но классическая «голландка» используется только для отопления.
Топка канального типа отлично нагревает стенки. Дым выводится по вертикальному каналу, в котором практически весь сгорает. Хотя обычно кирпичные печи для дома на дровах имеют большие размеры, это нельзя сказать про голландку, поэтому она оптимально подходит для комфортного отопления частного дома – одно или двухэтажного. Внешне голландка напоминает колонну. Форма конструкции может быть круглой, квадратной или прямоугольной.
Преимущества голландки:
- После долгих перерывов можно начинать топку печи на полной мощности.
- Конструкция небольшого размера может протопить дом 70 кв. м.
- Экономичность. Маленький расход материала. Цена монтажа ниже, а также экономия площади.
- Конструкция имеет тонкие стенки, поэтому прогревается быстро.
Классические «голландки» занимают меньше места, но их применяют только для обогрева дома Источник ar.decoratex.biz
Недостатки:
- КПД составляет не более 40%.
- Следует не забывать про очистку печи от золы, а также сажи для нормальной тяги.
- Наиболее эффективным режимом является тление. Часто такую конструкцию называют печью длительного горения.
- После топки нужно закрывать вьюшку, иначе печь быстро остынет.
Таким оборудованием можно отапливать небольшие дома, которые имеют 2 этажа или мансардный этаж.
Немного теории
Этот раздел нашей статьи необходим в связи с тем, что даже профессиональный строитель никогда не сталкивавшийся с кладкой печи может не понять некоторые специфические термины и названия элементов и деталей конструкции. Если говорить вообще о домашних мастерах самоучках, то им такой «ликбез» необходим обязательно, иначе будет непонятно, о чем идет речь. Начнем с устройства печи.
Устройство печи
Сначала разберемся с терминами и элементами устройства печи, так как, для того чтобы понять описание порядовки, их обязательно нужно знать. Перечислим детали печи и обозначим их назначение. Рисунок ниже позволит увидеть все наглядно.

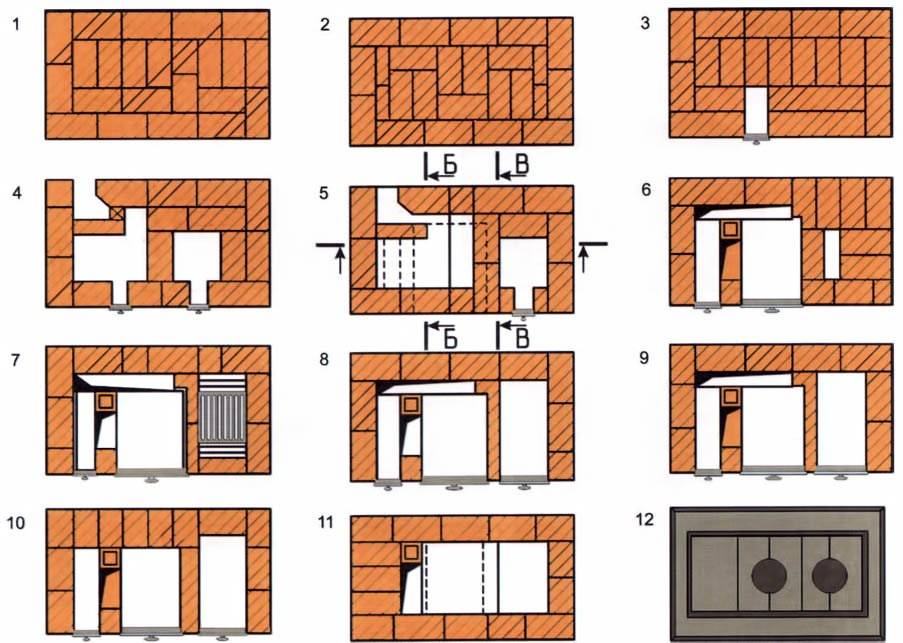

Отопительная печь из кирпича порядовка
- Фундамент, служит основанием для конструкции.
- Стенки ограждают остальные элементы, их внешняя поверхность служит для передачи тепла воздуху в помещении. Также материал стен накапливает тепловую энергию, для того чтобы отдавать ее не одномоментно, пока горит огонь а постепенно, поддерживая комфортный микроклимат в помещении.
- Топка или топливник, в нем сгорает топливо, образуются горячие дымовые газы, и передается часть тепла излучением на стенки печи. Нижняя часть называется подом, верхняя сводом.
Основная деталь печи — топка
Колосник, решетка на поду через него подается воздух в зону горения и просыпается зола в зольник.
Колосниковая решетка
- Зольник или поддувало, камера под топкой для подачи воздуха на колосник и для сбора золы.
- Чистка — лючок, выходящий в дымовой канал, позволяет удалять накопившуюся в нем сажу без разборки конструкции печи.
- Дымовые каналы (дымообороты, в просторечии ходы) — по ним циркулируют горячие газы, и отдается энергия теплопередачей стенкам печи.
- Дымоход — служит для выброса отдавших большую часть своего тепла газов в атмосферу.
- Перекрыша — верхняя поверхность печи.
- Тепловоздушнуя камера — полость в объеме печи не связанная с каналами и топкой.
- Дымовая заслонка — пластина (шибер) которая перекрывает дымовой канал, почти всегда регулируемая, т. е. можно перекрывать ход для газов частично.
- Дверцы топки и поддувала.
Удобная дверца для поддувала с заслонкой для прохода воздуха
Шанцы — балки из различных материалов, используемые вместо фундамента. Если печь висит на них, то и ее нижняя поверхность может быть теплоотдающей.
Размеры и комплектация
После того как мы определились с местом установки будущей конструкции, необходимо составить подробный чертёж, с помощью которого мы сможем рассчитать необходимое количество строительных и облицовочных материалов, а также самостоятельно разработать проект внешнего вида барбекю
Очень важно определиться с высотой постройки, поскольку от этого зависит удобство процесса готовки пищи
Это можно сделать, принимая во внимание толщину кирпича, и высоту ряда кладки. Идеальными размерами считается расстояние от бедра к полу
В барбекю из кирпичей должны быть предусмотрены различные дополнительные детали конструкции, а именно:
• отсек для хранения сухих дров;
• сборник золы, и поддувало.
Конструктор барбекю с расчётом стоимости
Оптимальным размером для внутренней топки, является длина, достигающая одного метра — это даст нам возможность свободно поместить нужное количество кухонных приборов. Чаще всего используются стандартные размеры, которые подходят практически всем людям — 590/1400/1000 мм. Для такого барбекю нам потребуется 500 кирпичей.
Барбекю из кирпича «Фагот»
Материалы
Данный тип печей требует подбора и правильного кирпича. Можно приобрести такие материалы:
- красный керамический кирпич – хорош для нижних рядов и участков дымохода, где проходящий дым будет иметь температуру не выше 80 градусов;
- печной керамический кирпич (М150) – способен выдержать температуру в 800 градусов, поэтому его используют для топочной части;
- шамотный кирпич – им выкладывают топку с внутренней стороны, так как он способен выдержать температуру до 1600 градусов.
Для таких печей не стоит использовать лицевой кирпич. Также жаровня не выкладывается только шамотным материалом, так как высокая теплопроводность приведет к сильному разогреву изделия. Ну, а это в свою очередь, будет приводить и к быстрому остыванию.
При выборе кирпича важно внимательно его осмотреть – никакие сколы, выбоины или трещины не должны присутствовать на его поверхности. Посторонние видимые включения также не допускаются
Если по изделию постучать (легко) металлическим предметом, то шамотный кирпич должен издавать четкий звонкий звук. А если его уронить, то он лопнет на крупные куски и их не должно быть много.
Что касается растворов, то они могут быть цементно-песчаными (используется на участках, где температура не достигает 200-250 градусов) и глиняными.
Печи отопительного типа
До появления современных плит, микроволновок, хлебопечек и мультиварок, без очага с варочной поверхностью обойтись было невозможно. Но необходимость в них со временем исчезла, а вот печи, как модный, практичный элемент дизайна и дополнительное, бюджетное отопление дома, как всегда актуальны.
Вариантов очагов без варочной поверхности, огромное количество, но все так же лидируют в популярности несколько типов устройств.
Голландка
Родом из Нидерландов. Печь обладает компактными размерами подошвы, но при этом высокая. В Средние века, в Нидерландах действовал немалый налог на квадраты по занимаемой земельной площади, поэтому дома были очень маленькие, но при этом их возводили на несколько этажей вверх, соответственно и печи удлиняли, чтобы иметь возможность отопить весь дом. Отсюда традиционно узнаваемая форма устройства — узкая, но высокая.
Кроме того, голландцы платили налог на дымоходы по их количеству, и поэтому они рассчитывали печь с возможностью реконструирования конструкции для нескольких подобных устройств с одним дымоходом.
Очень много видоизменений претерпел этот вид очага, его вариантов огромное количество, но, тем не менее, некоторые технические особенности остались без изменений — это 6-канальнальная система дымохода, с 3 подъемными и 3 опускными каналами.
Голландка очень долго держит аккумулированное тепло, печь может прогреть помещение до 60 квадратов, при этом она устойчива к тепловым деформациям, что позволяет сооружать ее «тело» из печного красного кирпича, а не шамота, при всей ее мощности. А, кроме того, ее не требуется прогревать перед растопкой, можно сразу поджигать большой объем топлива, не опасаясь за целостность составляющих ее частей.
Самая простая голландка состоит из топливника, поддувала и прочистного канала. Но при этом конструкция печи многофункциональна, ее можно выложить с духовым шкафом, лежанкой, щитком, варочной поверхностью и так далее.
Также она может быть круглой, полукруглой, прямоугольной, угловой. Топливник ранее был арочного типа, но сейчас уже используется прямоугольный.
Голландка, популярная печь, однако у нее есть и минусы — это нерациональность использования слабого топлива, например, хвороста, нежелательность длительной протопки, сложность прочистки каналов от сажи и высокий процент ее оседания, возможность растопки не более 2 раз в сутки.
Печь «Ракета»
Это «всеядное» устройство, «пожирающее» любой вид твердого топлива и способное отопить помещение до 60 кв. м, при весьма скромных габаритах. Уникальность работы в том, что она может легко принять даже непросушенные дрова с отсутствием задымления. Кроме того, имеет горизонтальный дымоход над которым часто устраивают лежанку.
Из минусов хочется отметить что основной нагревательный элемент такой печи выполнен из металла и нагревается до высоких температур, что накладывает свои особенности в технике безопасности.
Камин
Нет более быстрого в растопке и обогреве помещения очага, чем камин. Однако классический очаг не аккумулирует тепло, и горячие газы вылетают в дымоходную трубу. Обогрев происходит за счет горения топлива и только пока горит пламя. Повысить КПД камина можно при помощи водной или воздушной обвязки, но такие конструкции часто нецелесообразны ввиду непрактичности габаритов обустройства.
Без использования сложных решений также можно увеличить пользу каминов при обогреве, немного модернизировав их конструкцию, как например, у каминов с повышенной теплоотдачей класса А77 с особой колпаковой системой дымохода.
Тем не менее, любой камин годится лишь как дополнительный источник тепла либо для быстрого нагрева воздуха в небольшом помещении до более долгого разогрева отопительных труб с теплоносителем.
Расшивка швов
Шов в кирпичной кладке должен быть обработан, особенно если кладка лицевая (не под последующую отделку). Не расшитые швы сокращают срок службы кладки. Шов необходимо заделывать, когда раствор в нем еще не затвердел, иначе потребуется сцепление нового раствора с уже засохшим. При плохом сцеплении раствор из расшивки швов может со временем отвалиться. Заделку раствором и расшивку производят, выложив очередные 3—4 ряда кладки (при условии непрерывной работы). То есть выкладывают 3—4 ряда, обрабатывают швы в этих рядах и приступают к укладке следующих рядов.
Шов заполняют раствором, ставят в него выбранный инструмент (расшивку или подручное приспособление) перпендикулярно плоскости кладки и проводят вдоль шва с некоторым постоянным усилием.
Первыми расшивают вертикальные швы, затем — горизонтальные. Как правило, если шов делают заглубленным относительно лицевой поверхности кирпича, это заглубление составляет не более 2 мм. Остатки раствора счищают с наружных частей кирпича до того, как раствор затвердеет.
Разновидности
Грубка своими руками может быть построена со щитком, встроенным в тело (строение) печи, и тогда на вид она неотличима от плиты, поз. 1 на рис. Грубка-плита компактна, наименее материалоемка, наиболее легка, требует минимального объема дополнительных строительных работ, но ее тепловая мощность ограничена 10-12 кВт, и то с большим напрягом. Поэтому грубы-плиты ставят большей частью в сезонных дачах (весна-осень) с эпизодическими выездами туда зимой, охотничьих домиках и т.п
Важное достоинство грубы-плиты – ее возможно построить без фундамента прямо на полу, если его несущая способность не менее 500 кгс/кв. м
Виды печей-грубок
Груба с пристроенным щитком (поз. 2) сложнее конструктивно и тяжелее, хотя упрощенный фундамент (см. далее) пригоден и для нее, но ее тепловая мощность потенциально больше. Груба на дровах с пристроенным щитком способна развить до 16-18 кВт; на угле – до 20-22 кВт. Схема тока дымовых газов в грубе со щитком дана на поз. 3; по такой построена популярная печь Галанка. Однако нужно знать, что строить грубу более чем на 3 оборота нет смысла: такая печь с единым циклом окажется проще и дешевле. Кроме того, при постройке надо будет особенно внимательно отнестись к некоторым особенностям печей-груб, рассмотрению которых посвящена значительная часть материала статьи.
Почему груба – груба
Зрительно печь-грубу можно отличить от плиты с позднее пристроенным щитком по цельности конструкции (поз. 4), но в сущности они одно и то же. Расчет тепоэффективной печи весьма сложен и требует достаточно глубоких познаний в теплотехнике, а разработка конструкции печи по его результатам еще и солидного практического опыта. Разработать и построить грубу много проще потому, что ее топочная (огневая) часть и щиток рассчитываются по отдельности, а затем «слепляются» вместе по правилам сопряжения строительных конструкций с учетом требований теплотехники. Естественно, тепловая эффективность полученного прибора будет ниже, т.к. взаимодействие тепловых циклов огневой части и щитка в расчет не берется, а именно благодаря его учету и возможно повысить эффективность печи единого цикла. Поэтому, если вы живете в краях с суровым климатом, груба для вас может иметь смысл только как сезонная печь временного пользования.
Основные правила при укладке кирпичной печи
Если вы хотите сложить печку так, чтобы она прослужила как можно дольше, не требуя ремонта, а уж тем более перекладывания, необходимо соблюдать некоторые требования к используемым материалам и технологии укладки.
Печь из кирпича для дома, своими руками построенная, нагревается по всему телу довольно неравномерно. Особенно высокие температуры в районе топки, что обуславлено использованием различного материала для кладки. Во-первых, это позволит существенно сэкономить на сырье, так как для некоторых частей печи можно использовать более дешевый материал. Во-вторых, использование по всему телу печи глиняно-песочной смеси необоснованно. Подобный раствор имеет особенность сильно впитывать в себя влагу, что приводит к разрушению кладки в местах, не подвергающихся нагреву и просушке.

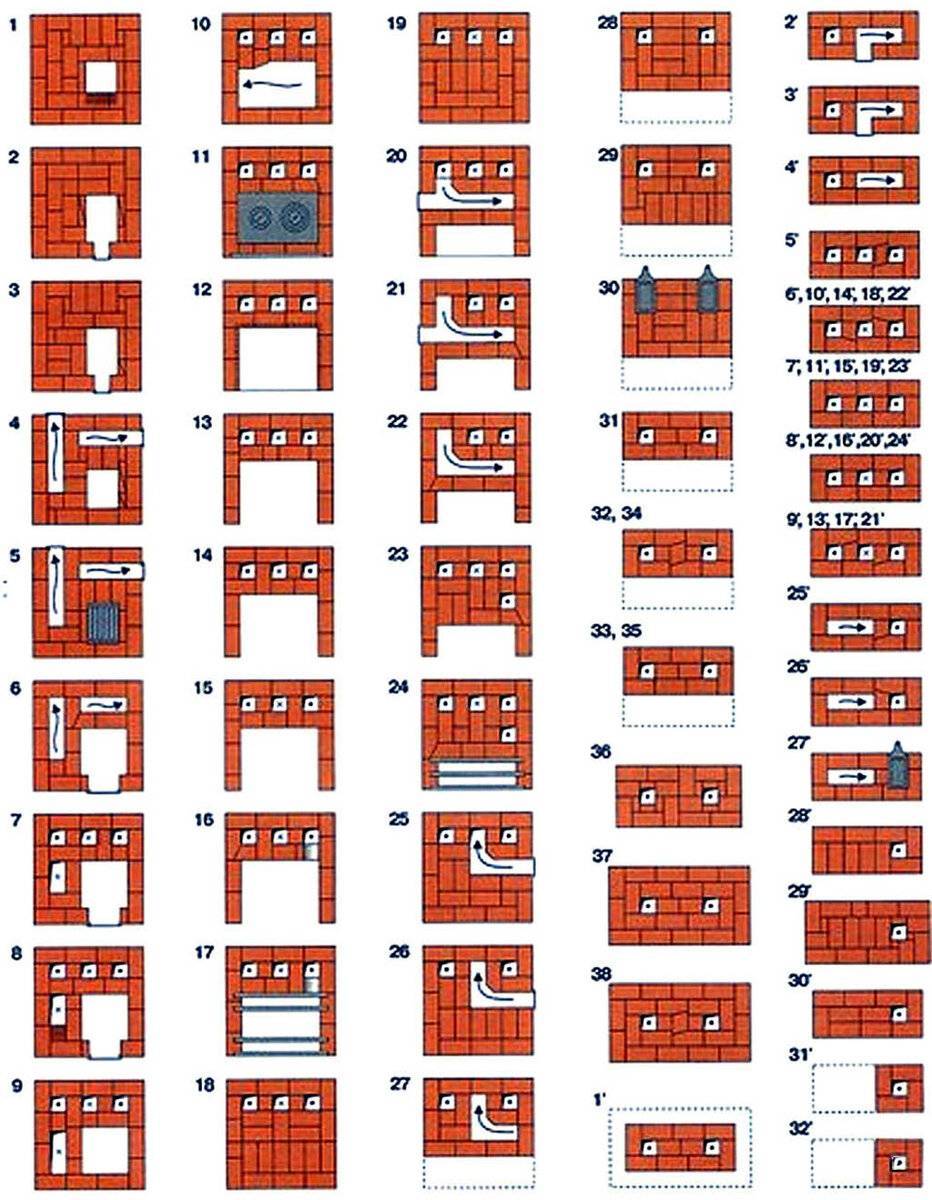

Отопительная варочная печь шведка: особенности, преимущества
Шведку часто сравнивают с русской печью, однако по размерам и расходу топлива эти два устройства отличаются. Она компактная, чего нельзя сказать о русской печи, именно поэтому многие жители частных домов делают выбор в ее пользу. Модель была разработана в Швеции, согласно тонкостям местного климата. В функции входит:
- обогрев помещения;
- приготовление пищи.
В зависимости от модели, она может быть оснащена камином, отделением для выпечки. Главное преимущество состоит в возможности самостоятельно оборудовать такое изделие в своем жилище. Выбрав нужный вариант, можно выложить кирпичную печку своими руками. Для этого необходимо начертить подробную схему порядовки и подобрать все нужные материалы.
Чем печь шведка отличается от голландки и финки
На данный момент существует множество видов кирпичных печей, но особенно выделяют три похожие между собой конструкции: шведку, голландку и финку. Неопытный пользователь должен узнать, что лучше из этих трех вариантов и какие отличия между ними существуют:
Голландка. Имеет прямоугольную форму и вертикальные дымообороты. Используется для отопления и приготовления пищи. Особенность заключается в простоте выкладки и неприхотливости. Если перетопить модель, то есть опасность возникновения угарного газа. Из-за особенностей конструкции: можно установить печь на 2 этажа. Финка. Имеет одно отличие от шведской – она делается с хлебной камерой. Проекты могут быть разными, но отличительная черта остается неизменной. Шведка. Для обустройства потребуются определенные умения и навыки
Если работу выполняет новичок, важно учитывать все нюансы. Обустройство агрегата для дачи требует соблюдения порядка схемы и всех норм
Важно! Шведка отличается от других отопительно-варочных конструкций тем, что кладется со щитком в задней части
Шведская печь – компактный и удобный вариант сооружения, предназначенный для отопления жилья и приготовления еды
Выбирая между тремя представленными вариантами, стоит обратить внимание на габариты и предназначение
Виды шведских печей
В зависимости от строения выделяют несколько разновидностей шведок:
- Без духовки с варочной поверхностью. Самая распространенная конструкция, зачастую выполняется кладка с тремя режимами топки: порядовка рассчитана на кладку для трех времен года. В зависимости от желаемой температуры она будет нагреваться больше или меньше. При желании можно сделать печь-мини с одной конфоркой для небольших помещений.
- С водяным контуром. В топку или дымоход встраивается теплообменник, который нагревает проходящую через регистр воду и пускает ее по трубам к радиаторам.
- С камином и варочной плитой. Такое устройство имеет название печь Рязанкина. Печь-камин шведка выглядит красиво, ее устанавливают на фундамент. Размеры — 102х102х217 см, что говорит о возможности применения в частном построении. Можно соорудить с одной стороны печь с другой камин, тогда пользователь сможет одновременно любоваться каминным пламенем и использовать топку по назначению.
- Без плиты. Особый вид конструкции, когда шведка исполняет роль отопительного прибора без возможности приготовления пищи.
Важно! Желающих самостоятельно соорудить конструкцию интересует вопрос, какие бывают изделия по форме. Их можно сделать круглыми, прямоугольными или угловыми. Тип выбирается согласно месту расположения
Тип выбирается согласно месту расположения.
Также мастера могут соорудить вариант с сушильной камерой, где можно будет предварительно высушить древесину для растопки. Отдельное место занимает шведка с лежанкой – такая простая конструкция предполагает дополнительное место для отдыха.
В зависимости от особенностей строения устройства, оно может иметь несколько колпаков. Например, печь Бацулина двухколпаковая имеет духовку и плиту, вариант с пятью колодцами, размер и схема которых поможет выложить материал правильно, оснащена 5 секторами для движения дыма. Вариант 2-х колпаковый из кирпича считается универсальным.
Отопительная печь из кирпича Сергея Михайлова (чертежи)
| Рис. 18. Печь Сергея Михайлова. Расположение всех технологических узлов печи дано с учетом рекомендаций, приводимых в этой главе. | |
| А. Задвижка общей тяги Б. Плита В. Разрез дымохода (вид спереди) Г. Топочная дверца Д. Выход из топки в первый колодец (хайло) Е. Разрез дымохода (вид сбоку) Ж. Топка И. Плита К. Хайло Л. Разрез топки печи (вид сбоку) |
Дело в том, что старший печной мастер должен был «держать в голове» всю печь целиком. Он «видел» все вышестоящие перекрытия, направления, количество будущих дымоходов и т. п. Все это справедливо и сейчас, но только не по отношению к печам с горизонтальным расположением дымовых каналов. Такая печь (рис. 18) не требует каких-то особых навыков в проектировании, потому что все технологические сложности в дымоходной «увязке» размеров печи перемещаются из горизонтальной плоскости в вертикальную.
Печи с горизонтальными колодцами оказались незаслуженно забытыми. Причиной забвения является либо незнание, либо игнорирование законов, описанных мной в главах 28 и 29 этой книги. Бытует мнение, что печи с горизонтальными колодцами якобы быстро забиваются золой, их труднее чистить и т. п. Это абсолютно неверно. Избавиться от этих совершенно ни на чем не основанных предубеждений можно, более детально ознакомившись с указанными выше главами.
Сейчас же я ограничусь только кратким перечислением основных достоинств печи с горизонтальными колодцами: а) не требует точного расчета при разметке первого ряда; б) равномерно прогревается (самые горячие части печи,позволяющие производить интенсивный теплоотбор, находятся внизу, а менее горячие постепенно переходят в верхнюю зону обогреваемого помещения); в) равномерно остывает (тепло из нижних рядов печи постепенно передается верхним рядам. А раз период интенсивной теплоотдачи и остывания печи — это один и тот же период, измеряемый несколькими часам, это еще один плюс печи с горизонтально расположенными дымовыми каналами); г) позволяет совершенно беспроблемно встраивать в печную кладку арочно расположенные сушилки (рис. 19).
Печь рекомендуется класть на шанцевом поде (см. рис. 1 и п. 11 главы 15).
| Рис. 19. Печь Сергея Михайлова со встроенной нишей-сушилкой, боковой разрез (пропорции топочной камеры приведены на рис. 18) |
| А. Задвижка Б. Прочистная дверка В. Сушилка Г. Прочистная дверка Д. Хайло Е. Разрез дымовых колодцев, вид сбоку |
| Рис. 20. Схема колодцев: летний и зимний варианты, боковой разрез |
| A. Зимняя задвижка Б. Летняя задвижка В. Хайло |
Если заказчик полностью полагался на мой выбор, я всегда отдавал предпочтение печи с горизонтальными колодцами. «Жалобы» на этот тип печей были на удивление однообразны: за всякое лишнее полено, брошенное в горящую топку, приходилось расплачиваться невыносимой жарой в доме.
5. Дымовые колодцы, схема которых представлена на рис. 20, могут пригодиться при кладке отопительно-варочной печи с учетом «летнего варианта».
6. Печь, горизонтальные разрезы которой показаны на рис. 21, позволяла автору этой книги топить ее один раз в сутки даже при наступлении затяжных 35 градусных морозов. При этом температура воздуха в помещении никогда не опускалась ниже +19°.
Особенности этой схемы печи следующие: а) восемь недлинных горизонтальных колодцев; б) максимальная площадь теплоотдачи в нижней части печи (печь рекомендуется класть на шанцевом поде, см.рис. 11, а также п. 11 главы 15); в) значительная теплоемкость; г) дополнительная задвижка с «летним вариантом»; д) горизонтальный выносной «лежак», на котором удобно сушить мокрую обувь, одежду и т. п.

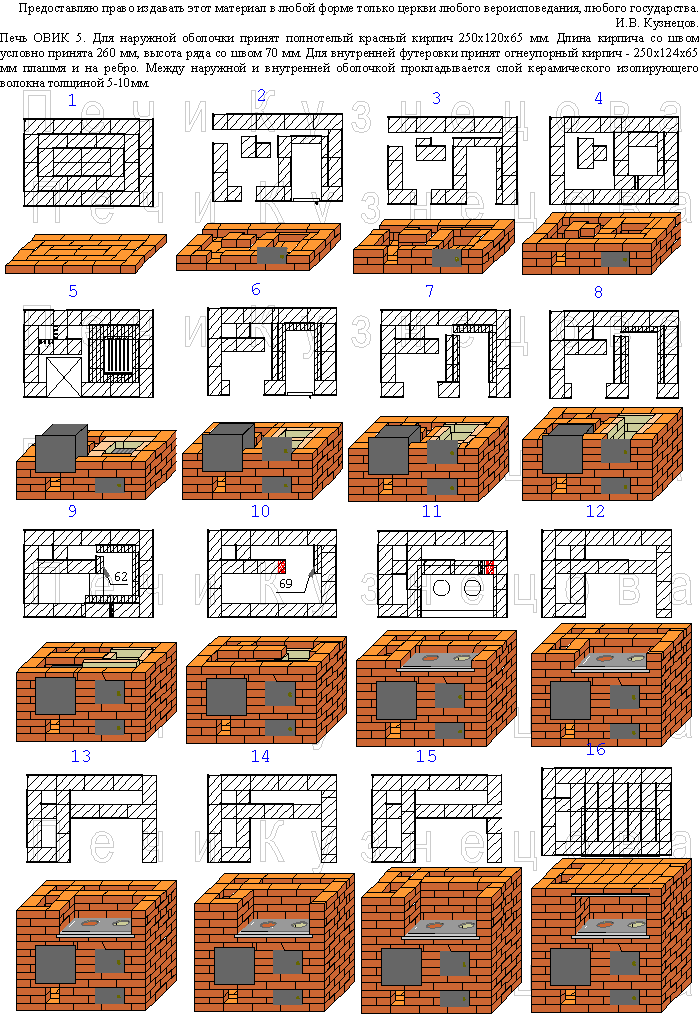

Строительные материалы для мини печи
Предварительно нужно заготовить глину. Для этого её заливают водой и оставляют так примерно на сутки. Можно процесс и ускорить, для этого тщательно вымешивать её каждые пять-семь минут, желательно с помощью дрели-миксера, в течение часа. Процедить через сито. Песок также предварительно нужно просеять.
Чтобы сложить отопительную мини печь, которая займёт площадь 0,4 кв. метра, понадобится:
- 20 литров раствора;
- 60 штук печного красного кирпича;
- 38-40 штук шамотного кирпича;
- дверка топки;
- дверка поддувальная;
- колосниковая решётка;
- варочная панель;
- задвижка дымохода.
Дверки, решётка и варочная панель должны быть чугунными.
Если обходиться без шамотного кирпича, тогда это будет модель мини печки на дровах, а не на угле. Красный кирпич даже самого высокого качества от высоких температур, которые создаёт угольное топливо, со временем разрушится. В целом, чтобы сделать мини русскую печь своими руками , необходимо просто придерживаться рекомендаций.
Отопительная печь с нижним обогревом размером 770×770 мм
Отопительная печь имеет размеры, мм: 770x770x2310 (см. рис. 2).
Рис. 2. Отопительная печь с нижним обогревом размером 770×770 мм а — фасад; б — разрезы А-А, Б-Б; в — кладка 1 -13 рядов; г — разрезы В—В, Г—Г; д — кладка 14—35 рядов; 1 — дымовая задвижка; 2 — отверстия для чистки; 3 — топочная дверка; 4 — поддувальная дверка; 5 — топливник; 6 — колосниковая решетка; 7 — зольниковая камераРис. 2. Отопительная печь с нижним обогревом размером 770×770 мм г — разрезы В—В, Г—Г; д — кладка 14—35 рядов; 1 — дымовая задвижка; 2 — отверстия для чистки; 3 — топочная дверка; 4 — поддувальная дверка; 5 — топливник; 6 — колосниковая решетка; 7 — зольниковая камера
Расход материалов (без учета фундамента и трубы) следующий:
- кирпич красный — 230 шт,
- кирпич огнеупорный — 210 шт.,
- глина красная — 12 ведер,
- глина огнеупорная — 6 ведер,
- песок — 7 ведер,
- дверка топочная — 250×210 мм,
- дверка поддувальная — 250×140 мм,
- задвижка дымовая — 130×250 мм,
- решетка колосниковая — 300×252 мм,
- дверки прочистные размером 130×140 мм — 6 шт.,
- предтопочный лист — 500×700 мм.
Печь может сложить один печник в течение 18—20 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 5 ч.
Печь рассчитана на обогрев помещения площадью до 20 м². Теплоотдача печи при одноразовой топке (при расходе антрацита до 12,2 кг) составляет около 3 кВт (2600 ккал/ч). Теплоотдача нижней части печи составляет 2,3 кВт (2000 ккал/ч). Теплоотдача печи при двухразовой топке увеличивается до 3,7 кВт (3200 ккал/ч).
В качестве топлива желательно применять антрацит и каменный уголь, но при их отсутствии можно использовать дрова, углебрикеты и торфяные брикеты.
Кладка печи по рядам не отличается от предыдущей отопительной печи размером 770×640 мм.
