Отопление на отработанном масле своими руками: варианты организации

Элементы конструкции

Узнав об основных особенностях конструкции, можно приступать к работе. Сперва потребуется сделать из металла две емкости. Их диаметр не так важен. Предположим, что он будет соответствовать типоразмерам магистральных труб или же газового баллона. Очень важна труба дымохода, в конструкции которой не должно быть горизонтально расположенных участков!

В трубе, которой соединяются между собой части печи, нужно сразу просверлить несколько отверстий для лучшего поступления воздуха, причем высверливать их нужно в верхней части (нижняя будет использована для другого). Труба между двумя емкостями должна проходить сквозь кожух, заполненный теплоносителем (водой).

Делая котел на отработке своими руками, особое внимание обращайте на качество всех сварных швов, так как дефекты могут привести к очень неприятным последствиям. Внимание! В обычных котлах на отработанном топливе труба-дожигатель на всем своем протяжении имеет множество отверстий, через которые поступает воздух, обеспечивая лучшую тягу. Так как в нашем случае примерно 70% поверхности будет находиться в кожухе с водой, для обеспечения нормального сжигания топлива потребуется принудительно подавать туда воздух

Только такая схема котла на отработке обеспечит его длительную и безотказную работу

Так как в нашем случае примерно 70% поверхности будет находиться в кожухе с водой, для обеспечения нормального сжигания топлива потребуется принудительно подавать туда воздух. Только такая схема котла на отработке обеспечит его длительную и безотказную работу

Внимание! В обычных котлах на отработанном топливе труба-дожигатель на всем своем протяжении имеет множество отверстий, через которые поступает воздух, обеспечивая лучшую тягу. Так как в нашем случае примерно 70% поверхности будет находиться в кожухе с водой, для обеспечения нормального сжигания топлива потребуется принудительно подавать туда воздух. Только такая схема котла на отработке обеспечит его длительную и безотказную работу

Только такая схема котла на отработке обеспечит его длительную и безотказную работу.

Проще говоря, без нагнетательного насоса не обойтись. Если попробовать сэкономить, то уже очень скоро как сам дожигатель, так и дымоход покроется толстым слоем копоти.

Как сделать котел на отработанном масле своими руками

Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и сварочными навыками.

Инструменты и материалы

Чтобы изготовить котел своими руками требуются такие приспособления:

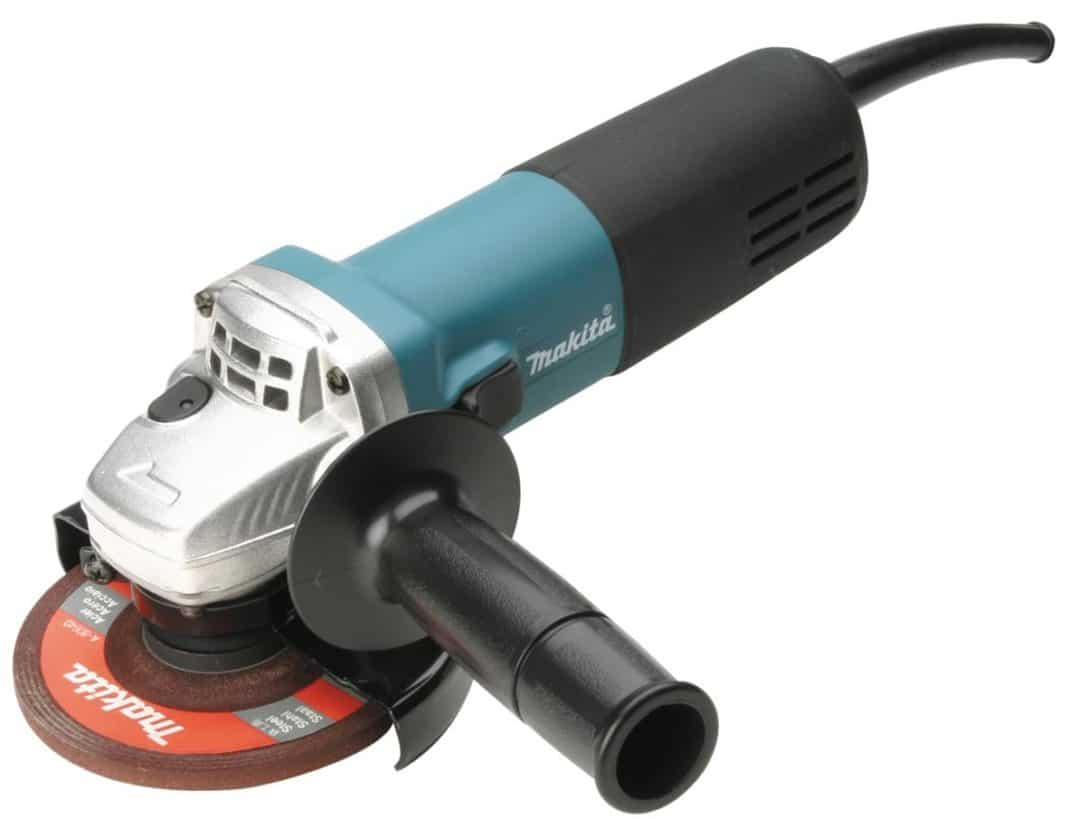

болгарка;
сварочный аппарат;
молоток.

Для изготовления котла на отработанном масле своими руками не забудьте болгарку

В качестве материала для отопительной конструкции необходимо приобрести:

огнеупорное асбестовое полотно;
герметик термостойкий;
стальной лист толщиной 4 миллиметра;
металлическая труба с сечением 20 и 50 сантиметров;
компрессор;
вентиляционную трубу;
сгоны;
болты;
стальные переходники;
углы полудюймовые;
тройники;
арматуру сечением 8 миллиметров;
насос;
бачок расширительный.

Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.

Процесс изготовления

Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.

Изготовление такого отопительного устройства состоит из таких этапов:

Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
Сверху к конструкции крепится дымоход.

Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.

Сооружение более мощного котла

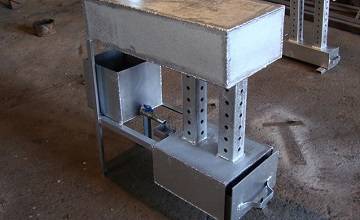

Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.

Последующий процесс изготовления отопительного прибора имеет некоторые особенности:

В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

Котел на отработанном масле своими руками

Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки. Соорудить ее можно самостоятельно:

уголки размером половину дюйма соединяются за счет сгонов и тройников;
на маслопровод закрепляется штуцер с помощью переходников;
все соединения предварительно обрабатываются герметиком;
из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле;
для установки горелки используются две разного размера пластины из стали;
внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой;
горелка вставляется в предназначенный для нее корпус;
после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста;
большая пластина монтируется в качестве крепежной накладки;
в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно;
две подготовленные пластины соединяются с помощью болтов.

Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.

Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
Капельная печь на отработанном масле с закрытым дожигателем;
Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
неразъемный корпус тяжело чистить от сажи.

Предлагаем ознакомиться Печи для бани из нержавейки или чугуна Что лучше

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Кардинальное отличие этой печи заключается в следующем:

перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
Топливоподача и мощность агрегата поддается регулировке.
Нетребовательность к высоте дымохода и удобство очистки.

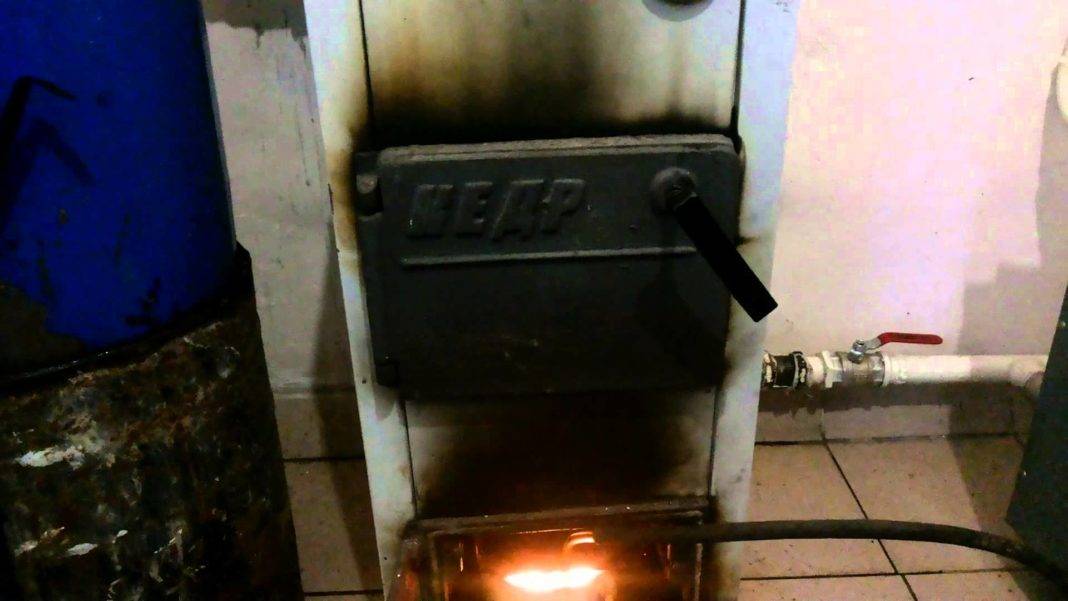

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Обзор производителей котлов отопления на отработке

Заводская горелка на отработанном масле

Надежное отопление на отработанном масле, отзывы о котором носят в большинстве положительный характер, невозможно без заводской горелки. Именно от нее будет зависеть безопасность и эффективность работы теплоснабжения дома. В настоящее время на рынке преобладают зарубежные производители этого вида оборудования. Это связано с трудоемкостью производства и относительно низким спросом у российских потребителей на котлы отопления на отработке. Большинство моделей предназначены для теплоснабжения больших помещений, и их мощность превышает 60 кВт. Но несмотря на это можно организовать отопление на отработанном масле в частном доме и с помощью менее производительных горелок.

Котлы Clean Burn

Американская компания специализируется на производстве мощных котлов на отработанном масле. Ее продукция пользуется спросом в котельных для отопления 2-3 многоквартирных домов. Минимальная мощность котла составляет 200 кВт. Особенностью является уникальная форма теплообменника, обеспечивающая 95% КПД.

Горелки Kroll

Немецкий производитель профилируется на изготовлении горелок, работающих на отработанном масле

Важно, что инженеры компании учли специфику отопления дома на отработанном масле – горелка может быть установлена практически на любой тип твердотопливного котла. Помимо этого она имеет уникальную систему разогрева топлива, чтобы его вязкость была приближена к идеальной

Особенностью является обязательное наличие сжатого воздуха, который может быть генерирован с помощью компрессора. Это обязательное условие для организации отопления на отработанном масле своими руками.

Этот российский производитель является одним из немногих, кто смог сделать по-настоящему уникальное отопительное оборудование на отработанном масле. Их отопительный котел «Жар-20» номинальной мощностью 30 кВт может быть установлен в частном доме. Он не занимает много места, и при этом учтены все меры безопасности для парового отопления на отработанном масле.

Цена на оборудование от вышеописанных производителей зависит от мощности котла (горелки), ее конструкционных особенностей.

Прежде чем приобрести определенную модель котла рекомендуется ознакомиться с отзывами на отопление на отработанном масле. Они помогут составить объективную точку зрения на эффективность работы конкретного оборудования.

Противопожарные меры

Какой бы вы ни сделали вашу печь на отработке, следует придерживаться следующих правил по безопасности:

не оставляйте печку на сквозняке;
не ставьте печь рядом с предметами, способными легко воспламеняться;
соблюдайте дистанцию на полметра вокруг печи, чтобы на нем ничего не находилось;
в масло не должна попадать вода;
регулярно проверяйте дымоход на герметичность;
используйте только техническое очищенное масло;
не оставляйте работающий агрегат без присмотра.

Если вы будете соблюдать эти правила, то ваша печь прослужит максимально долго и позволит вам сэкономить значительные средства на отоплении.

Делаем своими руками

Чтобы самостоятельно собрать отопительный котел, который будет использовать в качестве горючего отработанное машинное масло, придется использовать следующие элементы конструкции:

Котел;
Насос;
Расширительный бак;
Горелка;
Компрессор;
Специальный циркуляционный насос;
Магистраль для входа и выхода теплоносителя из котла;
Различное оборудование, предназначенное для проведения сварочных работ.

При сборке конструкции учитывают, что в обязательном порядке придется сделать дымоход, через который все продукты горения будут уходить за пределы строения. Потолок придется предварительно предохранить от сильного нагрева, поэтому дымоход помещается в специальный кожух.

Обязательно принимают во внимание, что конструкция должна быть собрана таким образом, чтобы в ней образовывалась довольно сильная тяга. Нужно будет сделать и заслонку, которая позволит перекрыть тягу в один момент

Если же покупать специальную заслонку для подобного котла нет возможности или желания, то продумывают систему защиты попадания воздуха снаружи, потому что оно в данном случае будет бесконтрольным.

Кроме того, использование заслонки не дает помещению слишком сильно охладиться, если оборудование будет определенное время находиться в простое, поэтому такой элемент все-таки желательно установить.

Самодельная конструкция оснащена горелкой открытой конструкции, в результате чего происходит сгорание кислорода в помещении. Его недостаток может вызвать отравление угарным газом, поэтому необходимо продумать, каким способом будет происходить проветривание помещения.

Поблизости от котла категорически запрещается устанавливать легковоспламеняющиеся материалы любого рода. Трогать работающий котел запрещается, так как он довольно сильно раскаляется.

Проще всего собранный своими руками отопительный котел установить на камне, либо на жаропрочной плитке. Обшивать его панелями, выполненными из пластикам или древесины, запрещается, так как это может стать причиной пожара. Можно его выкрасить жаростойкими материалами. Если соблюсти все особенности технологии, то на выходе получится надежное устройство, которое будет стабильно работать, не создавая угрозы жизни, здоровья и имуществу людей.

Схема котла на отработанном масле

Как работает горелка?

Существует 2 типа горелок

испарители (капельные);
форсунки (наддувные).

Основу капельной горелки составляет чаша испарителя, в которую медленно капает топливо.

Часть отработки горит в чаше, увеличивая там температуру и запуская процесс пиролиза, а другая часть испаряется и распадается на летучие углеводороды и другие газы, которые поднимаются над чашей, смешиваются с поступающим воздухом и сгорают.

Система подачи топлива отслеживает количество горючего в чаше и либо открывает клапан, чтобы пополнить количество жидкости, либо закрывает, чтобы не произошло перелива отработки.

Основными плюсами испарителя являются:

простота конструкции;
возможность функционировать на отработке любого качества.

Форсунка работает иначе. Сначала топливо подогревают, чтобы сделать более текучим, затем под давлением подают через калиброванное отверстие в смеситель, куда нагнетают воздух. В смесителе отработка и воздух перемешиваются, после чего выходят из сопла в зону горения.

Разжигать смесь можно как с помощью открытого огня, так и электрической дугой или раскаленной металлической пластиной. Регулируют мощность форсунки, меняя объем подачи воздуха и давление масла, благодаря чему соотношение топлива и горючего всегда будет одинаковым.

Если у вас нет опыта изготовления подобных устройств, то делайте испаритель, ведь его проще не только собрать, но и настроить, однако по эффективности он почти вдвое хуже.

Как сделать своими руками котел на отработке?

Для изготовления агрегата потребуется:

сталь листовая, толщиной в 4 мм;
труба из металла для воздухоотвода;
отрезок из арматуры, сечением 8 или 10 мм в количестве четырех штук;
сварочный аппарат;
насос;
компрессор;
асбест;
расширительный бак;
болгарка;
термостойкий герметик;
тройники для горелки, сгоны и углы;
переходники из стали.

Сборка корпуса

Алгоритм работы:

с помощью болгарки обрежьте трубу до уровня метрового цилиндра;
другую трубу меньших размеров укоротите болгаркой до уровня 20-сантиметрового цилиндра;
в двух пластинах сделайте два отверстия, которые соответствуют диметрам труб;
метровый цилиндр закройте пластинами и приварите их по кругу, пластина с большим отверстием фиксируется снизу;
по краям отверстия приварите цилиндр маленьких габаритов и закройте его другой пластиной;
в трубе сделайте отверстия для вентиляции;
снизу приделайте ножки.

Фото 3. Схема котла, работающего на отработанном масле. Подобное устройство легко сделать своими руками.

Монтаж горелки

Из листовой стали, толщиной 3 мм, сделайте крышку горелки, чтобы ее размер соответствовал габаритам гнезду в котле. С помощью сгонов и тройников из углов сделайте корпус горелки, используя сварочный аппарат. К такой конструкции потребуются переходники на половину штуцера с двух дюймов, чтобы к ним подсоединить подачу отработки. Перед прикручиванием резьбы обработайте ее герметиком.

Возьмите 2 пластины из стали — одну большую, другую — маленькую, болты, гайки и асбест. Трубки и внутреннюю поверхность переходника закройте полотном асбеста. Зафиксируйте материал на переходнике в два слоя с помощью герметика, а на трубках — проволокой. Горелку зафиксируйте в гнезде.

Маленькую пластину из стали вставьте в гнездо корпуса и положите асбестовое полотно, свернутое в 5 слоев. В другой пластине просверлите отверстия для креплений. Положите ее на полотно и обе пластины присоедините друг к другу, используя для этого болты.

Установка корпуса и дымохода

Котел рекомендуется поставить в углу, предварительно убрав с пола и стен покрытие.

Устройство ставится на бетон или огнеупорную плитку.

От агрегата отодвигаются все предметы меблировки.

После установки котла закрепите в нем вертикальный дымоход, размеров 4 м. На трубу установите заслонку, чтобы контролировать тягу.

Подключение

Поставьте радиаторы и трубы для системы отопления. Большую круглую металлическую емкость приварите к крышке котла или закрепите болтами. Вверху сделайте отверстие и подведите трубу для подачи теплоносителя в контур. Внизу сделайте отверстие и подведите обратку.
