Как производится опрессовка системы отопления своими руками

Технология гидравлического испытания в частном доме

Так как в закрытых автономных отопительных давление невелико, то для создания избыточного давления используют насосное оборудование любого типа. Возможно проведение испытания путем соединения отопительной системы с магистралью подачи воды, в которой уровень давления удовлетворяет условиям.
Для запитки водопроводной водой используется сливной кран или кран, специально установленный для этих целей. Они располагаются в нижней точке, что обеспечивает свободное вытеснение воздуха.

Температура воды не должна превышать 45 градусов Цельсия. Простые конструкции системы отопления, выполненные своими силами, проходят испытания без привлечения сторонних организаций. Алгоритм действий не отличается от последовательности работ в многоэтажных домах.

При использовании воды, используемой при испытании, как теплоноситель, важен уровень ее жесткости. Требуемый показатель – 75-95 единиц. Сомнения по поводу пригодности воды могут возникнуть, если после ее использования образуется накипь на нагревательных элементах бытовых приборов (электрочайник, стиральная машина, бойлер).

Если вода в дальнейшем не будет использована, то ее сливают. Сразу же после этого необходимо залить в систему теплоноситель

Это важно при использовании стальных труб и металлических отопительных приборов, незащищенных внутри

Испытания системы

Кто проводит опрессовку?

Ответственность по контролю работоспособности системы отопления и проведению профилактических мероприятий лежит на организации, которая ее эксплуатирует. Коммунальные службы занимаются этими вопросами в жилых домах, а на других предприятиях и учреждениях – соответствующие технические службы.

К проведению работ по опрессовке допускаются аттестованные специалист с необходимой квалификацией.

Специалистам важно иметь квалификацию

Эти работы в частных домах с автономным отоплением выполняются работниками сервисных организаций или самостоятельно, как и монтаж.

Вне зависимости от того, кто будет осуществлять мероприятия по опрессовке, следует придерживаться требований и правил нормативных документов, регламентирующих этот вид работ.

Как выполнить гидропневматическую промывку

Гидропневматическая промывка

Гидропневматическая промывка может быть выполнена двумя методами:

  • наполнительным;
  • проточным.

Вся технология наполнительного метода заключается в том, что в трубы отопления, которые заполнены водой, подается сжатый воздух. Благодаря ударной волне скорость прохождения воды повышается, а все отложения на стенках вымываются и удаляются из системы. Загрязненный теплоноситель выпускается через клапан слива. Такую процедуру нужно выполнить несколько раз. Это схоже с тем, как продувают трубочку для напитков от пенки при помощи рта. Этот способ эффективен, но выполнить его в полной мере самостоятельно вряд ли получится.

Чтобы выполнить гидропневматическую промывку, необходимо врезать патрубки с кранами и обратными клапанами. Если система небольшая, то воздух подается через патрубки, которые уже есть в системе отопления. Дальше надо сбросить всю воду с системы. Для этого существуют специальные краны. Если же вдруг таковых нет, их нужно врезать в обратный трубопровод. Затем вода обратно подается в систему.

Для подачи воздуха используется компрессор, создающий давление в 0,6 МПа. На трубопровод сжатого воздуха следует установить обратный клапан. Он будет ограничивать попадание воды в ресивер самого компрессора. Чтобы выбрать подходящий компрессор, нужно смотреть на технические характеристики

Важно, чтобы он был оборудован функцией, которая регулирует частоту формирования импульсов подачи смеси. Будет неплохо, если в него можно добавлять дезинфицирующие средства

Оборудование должно иметь такие особенности:

  1. Надежность, мобильность и компактность.
  2. Защита от самостоятельного включения прибора.
  3. Встроенный индикатор уровня давления и расхода воды.

После чего, благодаря сжатому воздуху, вся грязь удаляется через спускной патрубок. Весь процесс нужно повторить несколько раз.

До и после очистки труб

Проточный метод более прост и такую промывку можно сделать своими руками, не вызывая специалистов. Суть метода в том, что благодаря компрессору в систему подается смесь воды и воздуха через все участки системы. Такая циркуляция происходит до тех пор, пока из патрубка не будет выходить чистая жидкость. Вот инструкция, как можно сделать такую промывку:

  1. Всю систему надо наполнить водой. Вентиль воздухосборника необходимо оставить в открытом положении.
  2. После того как система заполнилась, вентиль следует закрыть.
  3. В систему через вентиль подается сжатый воздух. Последовательно открывается спускной патрубок.
  4. В трубопровод постоянно поступает смесь воздуха и воды, проходя по всем приборам отопления, после чего она сливается.

Весь процесс делается до тех пор, пока из системы не потечет чистая вода. Таким образом вы можете очистить вашу систему отопления, сделав ее гораздо продуктивнее и долговечнее.

Эффективность такого рода промывки будет очевидна, так как происходит:

  • уменьшение гидравлического сопротивления трубопроводов и системы;
  • увеличение отдачи тепла, что позволяет продуктивно использовать энергию;
  • улучшение циркуляции жидкости.

Задачи опрессовки отопления в доме

Независимо от схемного решения при устройстве отопительных систем (централизованных или децентрализованных), требованиями СНиП предусматривается техническая подготовка таких систем к вводу в действие.

Сюда входит целый перечень работ, выполняемых на этапе перед сдачей обогревающего оборудования в эксплуатацию, а также работы, которые необходимо выполнять уже на стадии обслуживания.

Галерея изображений
Фото из

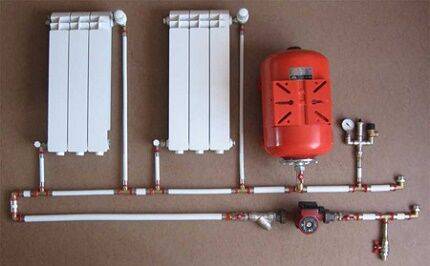

Опрессовку системы отопления выполняют для того, чтобы убедиться в надежности соединений и работоспособности коммуникаций

В период проведения монтажных работ опрессовку автономной сети проводят дважды. Предварительно, чтобы выявить дефекты монтажа, окончательно, чтобы убедиться в нормальном функционировании

После выполнения промывки системы, особенно в случаях, требующих отсоединения приборов и замены арматуры, также производится опрессовка

Параметры давления в системе водяного отопления во время проведения испытаний должны превышать рабочие данные на 0,1 мПа. Значение давления в самой низкой точке тестируемого контура во всех случаях должно быть не менее 0,3 мПа

Перед производством опрессовки трубопровода необходимо отключить котел и расширительный бачок

Если опрессовка проводится гидравлическим методом из системы должен быть выпущен весь воздух

Отопительный контур считают успешно прошедшим опрессовку, если показания манометра за 5 минут наблюдения не упадут более чем на 0,02 мПа

По завершению опрессовки системы проверяют на реальный тепловой эффект, отопительные приборы регулируют согласно потребностям владельцев дома

Задачи проведения опрессовки отопления

Этапы опрессовки при сооружении сети

Опрессовка после выполнения промывки

Значения давления при испытаниях

Правила подготовки к опрессовке

Испытания коллекторной системы

Признаки удачно сделанной опрессовки

Работы после успешной опрессовки

Одним из главных требований ввода в эксплуатацию и обслуживания контура водяного отопления, используемого в частном или муниципальном доме, является опрессовка. Согласно правилам и требованиям по узлам санитарно-технических систем, испытанию на прочность подлежат все элементы схем отопительных систем.

Кроме предстартовых испытаний гидравлическую или пневматическую проверку традиционно выполняют:

  • перед каждым новым отопительным сезоном с целью выявления мест разгерметизации и ослабленных участков;
  • после проведения ремонтных операций и замены оборудования, арматуры, прокладок и пр. элементов.

Кроме основной задачи, заключающейся в определении участков и точек, способных пропускать теплоноситель, опрессовка помогает освободить контур от нерастворимых частиц, забивающих трубопровод.

По завершении монтажа систему отопления дважды проверяют путем проведения опрессовки. Первый раз выполняется для выявления разгерметизации соединений и прочих дефектов. Второй раз опрессовывают для того, чтобы убедиться в полноценной работоспособности контура

Опрессовку вполне по силам выполнить владельцу жилья собственными руками. Каких-то сложных действий процесс испытаний давлением воды или воздуха не предусматривает, также как и нет надобности в приобретении дорогостоящих технологичных инструментов и оборудования.

Для проверки герметичности системы гидростатическим методом потребуется:

  • заполнить контур теплоносителем (водой) с температурой 5-50 градусов;
  • подключить к системе водяной насос (электрический или ручной);
  • установить в схему отопления измерительные приборы (манометры) с граничным верхним давлением вдвое выше рабочего давления.

Применяется также опрессовка контура отопления без воды – пневматическая проверка системы давлением воздуха (манометрический метод). Этот вариант имеет свои особенности и часто используется для испытаний отдельных компонентов схемы отопления, таких как радиаторы, отопительные панели, теплообменники и т.п.

Насос для выполнения гидравлических испытаний – ручная конструкция. Такой инструмент можно считать наиболее оптимальным для использования в домашнем хозяйстве, когда приходит время опрессовки отопительной системы

Процесс опрессовки

Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.

Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.

Далее процесс такой:

  • Если система была в эксплуатации, сливается теплоноситель.
  • К системе подключается опрессовщик. От него отходит шланг, заканчивающийся накидной гайкой. Этот шланг и подключают к системе в любом подходящем месте, хоть на месте снятого расширительного бака или вместо сливного крана.
  • В емкость опрессовочного насоса наливается вода, при помощи насоса закачивается в систему.

  • Перед поднятием давления надо удалить из системы весь воздух. Для этого можно немного прокачать систему при открытом сливном кране или спустить его через воздухоотвочики на радиаторах (краны Маевского).
  • Система доводится до рабочего давления, выдерживается не менее 10 минут. За это время спускается весь оставшийся воздух.
  • Давление повышается до проверочного, выдерживается некоторый промежуток времени (регламентируется нормативами Минэнерго). За время испытания проверяются все приборы и соединения. Их осматривают, на предмет появления течи. Причем течью считается даже слегка влажное соединение (запотевание тоже требует устранения).
  • Во время опрессовки контролируется уровень давления. Если на протяжении испытания его падение не превышает норму (прописано в СНиПе), система считается исправной. Если давление упало хоть немного ниже нормы, надо искать утечку, устранять ее, потом начинать опрессовку снова.

Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.

Тип испытываемого оборудованияИспыательное давлениеДлительность испытанияРазрешенное падение давления
Элеваторные узлы, водонагреватели1 МПа(10 кгс/см2)5 минут0,02 МПа (0,2 кгс/см2)
Системы с чугунными радиаторами 0,6 МПа (6 кгс/см2)5 минут0,02 МПа (0,2 кгс/см2)
Системы с панельными и конвекторными радиаторами 1 МПа (10 кгс/см2)15 минут0,01 МПа (0,1 кгс/см2)
Системы горячего водоснабжения из металлических трубрабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)10 минут0,05 МПа (0,5 кгс/см2)
Системы горячего водоснабжения из пластиковых трубрабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)30 минут0,06 МПа (0,6 кгс/см2), с дальнейшей проверкой в течении 2 часов и максимальным падением 0,02 МПа (0,2 кгс/см2)

Обратите внимание, что для тестирования отопления и водопровода из пластиковых труб, время выдержки тестового давления 30 минут. Если за это время никаких отклонений не обнаружено, система считается успешно прошедшей опрессовку

Но испытание продолжают еще 2 часа

И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2)

Но испытание продолжают еще 2 часа. И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2).

Таблица соответствия разных единиц измерения давления

С другой стороны, в СНИП 3.05.01-85 (п 4.6) есть другие рекомендации:

  • Испытания систем отопления и водоснабжения проводить давлением в 1,5 от рабочего, но не ниже 0,2 МПа (2 кгс/см2) .
  • Система считается исправной, если через 5 минут падение давления не превысит 0,02 МПа (0,2 кгс/см).

Какими нормами пользоваться — вопрос интересный. Пока действуют оба документа и определенности нет, так что правомочны оба. Надо подходить к каждому случаю индивидуально, учитывая максимальное давление, на которое рассчитаны ее элементы. Так рабочее давление чугунных радиаторов — не более 6 Атм, соответственно, испытательное давление будет 9-10 Атм. Примерно также стоит определяться со всеми другими компонентами.

Процесс опрессовки

Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.

Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.

Далее процесс такой:

  • Если система была в эксплуатации, сливается теплоноситель.
  • К системе подключается опрессовщик. От него отходит шланг, заканчивающийся накидной гайкой. Этот шланг и подключают к системе в любом подходящем месте, хоть на месте снятого расширительного бака или вместо сливного крана.
  • В емкость опрессовочного насоса наливается вода, при помощи насоса закачивается в систему.

  • Перед поднятием давления надо удалить из системы весь воздух. Для этого можно немного прокачать систему при открытом сливном кране или спустить его через воздухоотвочики на радиаторах (краны Маевского).
  • Система доводится до рабочего давления, выдерживается не менее 10 минут. За это время спускается весь оставшийся воздух.
  • Давление повышается до проверочного, выдерживается некоторый промежуток времени (регламентируется нормативами Минэнерго). За время испытания проверяются все приборы и соединения. Их осматривают, на предмет появления течи. Причем течью считается даже слегка влажное соединение (запотевание тоже требует устранения).
  • Во время опрессовки контролируется уровень давления. Если на протяжении испытания его падение не превышает норму (прописано в СНиПе), система считается исправной. Если давление упало хоть немного ниже нормы, надо искать утечку, устранять ее, потом начинать опрессовку снова.

Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.

Тип испытываемого оборудованияИспыательное давлениеДлительность испытанияРазрешенное падение давления
Элеваторные узлы, водонагреватели1 МПа(10 кгс/см2)5 минут0,02 МПа (0,2 кгс/см2)
Системы с чугунными радиаторами 0,6 МПа (6 кгс/см2)5 минут0,02 МПа (0,2 кгс/см2)
Системы с панельными и конвекторными радиаторами 1 МПа (10 кгс/см2)15 минут0,01 МПа (0,1 кгс/см2)
Системы горячего водоснабжения из металлических трубрабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)10 минут0,05 МПа (0,5 кгс/см2)
Системы горячего водоснабжения из пластиковых трубрабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)30 минут0,06 МПа (0,6 кгс/см2), с дальнейшей проверкой в течении 2 часов и максимальным падением 0,02 МПа (0,2 кгс/см2)

Обратите внимание, что для тестирования отопления и водопровода из пластиковых труб, время выдержки тестового давления 30 минут. Если за это время никаких отклонений не обнаружено, система считается успешно прошедшей опрессовку

Но испытание продолжают еще 2 часа. И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2).

Таблица соответствия разных единиц измерения давления

С другой стороны, в СНИП 3.05.01-85 (п 4.6) есть другие рекомендации:

  • Испытания систем отопления и водоснабжения проводить давлением в 1,5 от рабочего, но не ниже 0,2 МПа (2 кгс/см2) .
  • Система считается исправной, если через 5 минут падение давления не превысит 0,02 МПа (0,2 кгс/см).

Какими нормами пользоваться — вопрос интересный. Пока действуют оба документа и определенности нет, так что правомочны оба. Надо подходить к каждому случаю индивидуально, учитывая максимальное давление, на которое рассчитаны ее элементы. Так рабочее давление чугунных радиаторов — не более 6 Атм, соответственно, испытательное давление будет 9-10 Атм. Примерно также стоит определяться со всеми другими компонентами.

Процесс опрессовки

Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.

Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.

Далее процесс такой:

Если система была в эксплуатации, сливается теплоноситель.
К системе подключается опрессовщик. От него отходит шланг, заканчивающийся накидной гайкой

Этот шланг и подключают к системе в любом подходящем месте, хоть на месте снятого расширительного бака или вместо сливного крана.
В емкость опрессовочного насоса наливается вода, при помощи насоса закачивается в систему.
Аппарат подключается к любому доступному входу — на подающем или обратном трубопроводе — неважно

Перед поднятием давления надо удалить из системы весь воздух. Для этого можно немного прокачать систему при открытом сливном кране или спустить его через воздухоотвочики на радиаторах (краны Маевского).
Система доводится до рабочего давления, выдерживается не менее 10 минут

За это время спускается весь оставшийся воздух.
Давление повышается до проверочного, выдерживается некоторый промежуток времени (регламентируется нормативами Минэнерго). За время испытания проверяются все приборы и соединения. Их осматривают, на предмет появления течи. Причем течью считается даже слегка влажное соединение (запотевание тоже требует устранения).
Во время опрессовки контролируется уровень давления. Если на протяжении испытания его падение не превышает норму (прописано в СНиПе), система считается исправной. Если давление упало хоть немного ниже нормы, надо искать утечку, устранять ее, потом начинать опрессовку снова.

Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.

Тип испытываемого оборудованияИспыательное давлениеДлительность испытанияРазрешенное падение давления
Элеваторные узлы, водонагреватели1 МПа(10 кгс/см2)5 минут0,02 МПа (0,2 кгс/см2)
Системы с чугунными радиаторами0,6 МПа (6 кгс/см2)5 минут0,02 МПа (0,2 кгс/см2)
Системы с панельными и конвекторными радиаторами1 МПа (10 кгс/см2)15 минут0,01 МПа (0,1 кгс/см2)
Системы горячего водоснабжения из металлических трубрабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)10 минут0,05 МПа (0,5 кгс/см2)
Системы горячего водоснабжения из пластиковых трубрабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)30 минут0,06 МПа (0,6 кгс/см2), с дальнейшей проверкой в течении 2 часов и максимальным падением 0,02 МПа (0,2 кгс/см2)

Обратите внимание, что для тестирования отопления и водопровода из пластиковых труб, время выдержки тестового давления 30 минут. Если за это время никаких отклонений не обнаружено, система считается успешно прошедшей опрессовку

Но испытание продолжают еще 2 часа. И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2).

Таблица соответствия разных единиц измерения давления

С другой стороны, в СНИП 3.05.01-85 (п 4.6) есть другие рекомендации:

  • Испытания систем отопления и водоснабжения проводить давлением в 1,5 от рабочего, но не ниже 0,2 МПа (2 кгс/см2) .
  • Система считается исправной, если через 5 минут падение давления не превысит 0,02 МПа (0,2 кгс/см).

Какими нормами пользоваться — вопрос интересный. Пока действуют оба документа и определенности нет, так что правомочны оба. Надо подходить к каждому случаю индивидуально, учитывая максимальное давление, на которое рассчитаны ее элементы. Так рабочее давление чугунных радиаторов — не более 6 Атм, соответственно, испытательное давление будет 9-10 Атм. Примерно также стоит определяться со всеми другими компонентами.

Технология опрессовки в многоквартирном доме

Процедура опрессовки выполняется по единому алгоритму, проведение имеет некоторые особенности в различных случаях.

Специальные службы обязаны до и после отопительного сезона осуществлять гидравлические испытания.

Также это мероприятие проводится после ремонта или при вводе в эксплуатацию оборудования.

Итог мероприятия фиксируется документально и составляется соответствующий акт.

Перед опрессовкой проводят:

  • осмотр узла подачи, трубопровода и других детали системы.
  • проверку состояния теплоизоляции магистральной линии.

При эксплуатации свыше 5 лет, перед гидравлическим испытанием рекомендуется промыть систему. С этой целью заливается специальный раствор в освобожденные от теплоносителя трубы.

Завершив эти мероприятия, переходят к опрессовке. Действия имеют следующий порядок.

  1. Во вновь смонтированную или промытую систему заливается вода.
  2. При помощи специального нагнетающего оборудования создают повышенное давление, которое контролируется манометром.
  3. Если уровень давления остается неизменным на протяжении 15-30 минут, то это говорит о герметичности системы и надежности оборудования, которое в нее включено.
  4. Если наблюдается снижение давления, то выясняется причина этого.
  5. Выяснив место, где происходит утечка, ее ликвидируют или меняют неисправный элемент и процедура повторяется.
  6. Успешным считается испытание в случае падения давления не более 0,1 атм на протяжении 30 минут.

Особенности конструкции опрессовщика

Ручной аппарат с механическим приводом пользуется широким спросом ввиду простоты конфигурации и состоит из нескольких комплектующих:

  • емкости, в которой будет скапливаться жидкость в процессе диагностической работы;
  • гидравлического насоса с ручкой и манометром;
  • набора шлангов-рукавов.

Надежный вариант – ручной опрессовщик с системой двойных клапанов и шарнирной головкой, изготовленной из высокопрочной и антикоррозионной стали. Пользоваться таким приспособлением несложно. Шарниры рычага опрессовщика созданы из прочного материала, за счет чего обеспечивается точная передача усилий при минимальной амортизации. Долговечную работу манометра обеспечивает высоконадежный корпус, который производитель решил сделать из стального сплава. Шкала измерительного прибора представлена сразу тремя системами мер. Емкость произведена из листовой стали с предварительным оцинкованием, что обуславливает такие технические и эксплуатационные характеристики как устойчивость к воздействию отрицательных температур и агрессивным средам Вот почему пользоваться прибором можно даже при проверке емкостей, заполненных агрессивными жидкостями. Производитель опрессовщика представляет гарантию на отсутствие коррозии бачков в течение пяти лет.

Задачи опрессовки отопления в доме

Независимо от схемы организации отопительной системы (централизованной или децентрализованной), требованиями СНиП предусматривается техническая подготовка таких систем к вводу в действие.

Сюда входит целый перечень работ, выполняемых на этапе перед сдачей обогревающего оборудования в эксплуатацию, а также работы, которые необходимо выполнять уже на стадии обслуживания.

Галерея изображений

Фото из

Опрессовку системы отопления выполняют для того, чтобы убедиться в надежности соединений и работоспособности коммуникаций

В период проведения монтажных работ опрессовку автономной сети проводят дважды. Предварительно, чтобы выявить дефекты монтажа, окончательно, чтобы убедиться в нормальном функционировании

После выполнения промывки системы, особенно в случаях, требующих отсоединения приборов и замены арматуры, также производится опрессовка

Параметры давления в системе водяного отопления во время проведения испытаний должны превышать рабочие данные на 0,1 мПа. Значение давления в самой низкой точке тестируемого контура во всех случаях должно быть не менее 0,3 мПа

Перед производством опрессовки трубопровода необходимо отключить котел и расширительный бачок

Если опрессовка проводится гидравлическим методом из системы должен быть выпущен весь воздух

Отопительный контур считают успешно прошедшим опрессовку, если показания манометра за 5 минут наблюдения не упадут более чем на 0,02 мПа

По завершению опрессовки системы проверяют на реальный тепловой эффект, отопительные приборы регулируют согласно потребностям владельцев дома

Задачи проведения опрессовки отопления

Этапы опрессовки при сооружении сети

Опрессовка после выполнения промывки

Значения давления при испытаниях

Правила подготовки к опрессовке

Испытания коллекторной системы

Признаки удачно сделанной опрессовки

Работы после успешной опрессовки

Одним из главных требований ввода в эксплуатацию и обслуживания контура водяного отопления, используемого в частном или муниципальном доме, является опрессовка. Согласно правилам и требованиям по узлам санитарно-технических систем, испытанию на прочность подлежат все элементы схем отопительных систем.

Кроме предстартовых испытаний гидравлическую или пневматическую проверку традиционно выполняют:

  • перед каждым новым отопительным сезоном с целью выявления мест разгерметизации и ослабленных участков;
  • после проведения ремонтных операций и замены оборудования, арматуры, прокладок и пр. элементов.

Кроме основной задачи, заключающейся в определении участков и точек, способных пропускать теплоноситель, опрессовка помогает освободить контур от нерастворимых частиц, забивающих трубопровод.

По завершении монтажа систему отопления дважды проверяют путем проведения опрессовки. Первый раз выполняется для выявления разгерметизации соединений и прочих дефектов. Второй раз опрессовывают для того, чтобы убедиться в полноценной работоспособности контура

Опрессовку вполне по силам выполнить владельцу жилья собственными руками. Каких-то сложных действий процесс испытаний давлением воды или воздуха не предусматривает, также как и нет надобности в приобретении дорогостоящих технологичных инструментов и оборудования.

Для проверки герметичности системы гидростатическим методом потребуется:

  • заполнить контур теплоносителем (водой) с температурой 5-50°С;
  • подключить к системе водяной насос – электрический или ручной;
  • установить в схему отопления измерительные приборы – манометры с граничным верхним давлением вдвое выше рабочего давления.

Применяется также опрессовка контура отопления без воды – пневматическая проверка системы давлением воздуха (манометрический метод).

Этот вариант имеет свои особенности и часто используется для испытаний отдельных компонентов схемы отопления, таких как радиаторы, отопительные панели, теплообменники и т.п.

Насос для выполнения гидравлических испытаний – ручная конструкция. Такой инструмент можно считать наиболее оптимальным для использования в домашнем хозяйстве, когда приходит время опрессовки отопительной системы

Промывка отопительных систем

Промывать узлы конструкции необходимо перед вводом схемы в эксплуатацию в отопительный сезон. Требуется промывка для устранения солей жесткости и налета внутри трубопровода и тепловых элементов, которые накапливаются в период постоянной интенсивной работы. Накипь снижает внутреннее сечение конструкций, что приводит к увеличению гидравлического сопротивления и уменьшает теплоотдачу приборов отопления.

Чтобы не допускать снижения энергоэффективности магистрали, промывку нужно делать раз в год, как опрессовку – перед запуском тепловой конструкции в постоянную эксплуатацию или на момент первичного ввода системы в работу.

Иногда в автономной системе отопления случается так, что трубопровод горячий, а радиаторы еще не нагрелись – это первый признак засорения магистрали. Также определить необходимость промывки поможет увеличенный расход топлива.

Принцип проведения промывки прост – из системы спускается старый теплоноситель, затем подается чистая вода, причем подача должна быть под давлением для увеличения скорости теплоносителя и создания турбулентных потоков жидкости. В зонах скопления отложений потоки обеспечат вихревые колебания, грязь будет вымываться вместе с водой.

Подготовка к проведению гидроиспытаний

4.1.1.Изделия и их элементы, подлежащие гидроиспытанию, должны быть приняты службойОТК по результатам внешнего осмотра и неразрушающего контроля .

Величинаиспытательного давления для изделия не должна превышать максимально допустимойвеличины давления, на которое рассчитан гидростенд.

4.1.2. Крепеж и уплотнения, используемые пригидроиспытании, должны быть из материалов, предусмотренных в рабочих чертежахна изделие.

4.1.3.Контрольно-измерительные приборы, предохранительные устройства, арматура,заглушки, крепеж, прокладки и т.п. должны выбираться согласно маркировке надавление не ниже испытательного.

4.1.4.При установке испытываемого изделия на гидростенде на штатные илитехнологические опоры должно быть обеспечено его устойчивое положение,свободный доступ для осмотра и расположение дренажных отверстий («воздушников»)в его верхней точке.

Схемагидроиспытания, технологический процесс и оснастка должны обеспечивать полноеудаление воздуха при заполнении испытываемого изделия рабочей жидкостью.

4.1.5.Монтаж коммуникаций, установка требуемой арматуры, контрольно-измерительныхприборов должны производиться в полном соответствии с утвержденной схемойгидроиспытания.

Всесвободные отверстия испытываемого изделия должны быть заглушены.

Монтаж,оборудование и осмотр изделия на высоте более 1,5 м следует проводить соспециальных площадок (лесов).

4.1.6.При монтаже фланцевых соединений резьбовые элементы должны затягиватьсяравномерно, поочередным затягиванием диаметрально противоположных(«крест-накрест») с соблюдением параллельности фланцев.

Запрещаетсяиспользовать гаечные ключи не соответствующие размеру гайки, нестандартные и(или) с удлинением рукоятки, а также молоток или кувалду.

4.1.7.При приготовлении рабочей жидкости с использованием люминофоров, консервантов,а также при нанесении индикаторных покрытий на контролируемые поверхностииспытываемого изделия на участке гидроиспытаний должна быть включена системаобщеобменной приточно-вытяжной вентиляции.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
