Как сделать септик из колец своими руками: схемы и варианты + пошаговая инструкция

Инструкция монтажа

Строится он в шесть этапов:

  1. Выбор места.

  2. Копание ямы.

  3. Укладка.

  4. Устройство переливов между камерами.

  5. Гидроизоляция.

  6. Утепление и засыпка сооружения землей.

Подбирая место под септик у частного дома, в обязательно следует соблюдать нормы соответствующих СанПиНов и СНиПов. Любое ЛОС с дренажом должно отстоять от жилья и грядок на 5 м, а от колодцев и водоемов – минимум на 30 м. При несоблюдении этих требований резко возрастет риск распространения кишечных инфекций.

Размечаем на участке место

При всем этом важно не забывать, что к септику еще потом будет подъезжать машина ассенизаторов. Для нее также нужно предусмотреть место рядом с очистной системой

Окапываем контур ямы для работы техники

Выемку земли правильней всего производить экскаватором. Очистное сооружение из трех камер занимает достаточно много места. Изделия обычно устанавливаются на удалении около 30–50 см друг от друга. Даже при минимальном диаметре в 0,8 метра площадь всего сооружения получается большой.

Копаем котлован при помощи техники

Еще один момент – глубина ямы. При устройстве нижние кольца должны располагаться в грунте ниже уровня его промерзания. Копать глубокий котлован вручную сложно, долго и небезопасно. Его стенки могут и осыпаться.

Убираем осыпавшуюся землю из котлована

Надо четко понимать, что при установке на участке у коттеджа обойтись без крана не получится никак. Это пенобетонный или каркасный дом при сильном желании можно построить в одиночку без спецтехники. С заводскими бетонными изделиями подобное не пройдет. Лучше сразу для строительства ЛОС из ЖБИ заказать грузоподъемную технику, заранее предусмотрев для нее место на стройплощадке.

Опускаем кольцо в котлован

Промазываем первый ряд колец раствором и опускаем второй

Аналогично опускаем и третий ряд

Монтируем крышки

Кольца смонтированы

Если необходимо вручную опустить уже смонтированный колодец, то подкапываем грунт лопатой по периметру

Дно первой камеры должно быть герметичным. Для этого в вырытой яме под кольца укладывается специальное днище в виде “блина” из железобетона. Такой фундамент плита также делается на заводе ЖБИ. Если этого изделия в продаже нет, то выполнить его под устраиваемым септиком можно самому заливкой раствора в котловане толщиной в 15–20 см. Но тогда подождать его полного схватывания.

Бетонируем дно входного колодца

Донный фильтр во второй камере выполняется в три слоя каждый толщиной в 20–40 см:

  1. Песок внизу.

  2. Мелкофракционный щебень посередине.

  3. Гравий или щебень крупной фракции в 40–70 мм сверху.

Засыпаем щебень на дно дренажного колодца

Делаем в дренажном колодце дополнительные отверстия для ухода воды

Для вставки ввода от канализации в доме и переливных труб между камерами в бетоне придется пробить отверстие соответствующего размера. В идеале его следует просверливать алмазной коронкой, чтобы края у дырки получились ровными. Так вставляемые в септик переливы из металла или пластика будет проще герметизировать. При этом вводы в камеру всегда располагают выше выводов.

Прокапываем траншею для укладки труб

Укладываем канализационные трубы в траншее под уклоном

Заводим трубы в колодец, оставляя сверху зазор для усадки

Монтируем трубу перелива между кольцами уровнем ниже, чем трубу из дома

Битумная гидроизоляция выполняется только снаружи сооружения. Внутри от нее будет лишь вред. Поедающим органику в сточных водах бактериям вреден битум и любая агрессивная химия, а без них септики функционировать станут с меньшей эффективностью. Для наружных гидроизоляционных работ вполне подойдет мастика, рубероид и даже мягкая кровля, если ее не жалко.

Замазываем все швы в первом колодце — он должен быть герметичным

Утепление выполняется только в верхней части “колодца”. Здесь лучше всего воспользоваться влагостойким пенополистиролом толщиной 10–20 см. Сверху камеры закрываются крышками из железобетонных плит с отверстием под смотровой люк.

Если коттедж построен в холодном регионе, то одно из верхних колец лучше поменять на горловину из кирпича с пенополистирольным утеплением снаружи. Затем с боков конструкция эта присыпается слоем грунта для лучшей сохранности тепла и по желанию декорируется. Для декора подойдет фасадная клинкерная плитка или керамогранит.

Если планируем устанавливать компрессор, то заводим трубу под кабель

Устанавливаем канализационные люки

Как происходит запуск септика в работу

Чтобы система начала эффективно функционировать, возведенный септик необходимо насытить анаэробной микрофлорой. Естественный процесс накопления занимает несколько месяцев, поэтому его ускоряют, насыщая септик привозной микрофлорой.

Сделать это можно двумя способами:

  • Новый септик наполняют сточными водами и отстаивают их 10-14 дней. Затем в него загружают иловый осадок из действующего анаэробного септика (2 ведра на кубометр).
  • Можно приобрести готовые биоактиваторы (штаммы бактерий) в магазине (главное здесь не перепутать их не перепутать с аэробами, которые предназначены для других очистных систем).

Как рассчитать объем емкости

Для более точного .

Стремясь организовать в загородном доме наиболее комфортабельные условия для проживания, владельцы организуют все условия, присущие городским условиям, включая канализацию. В большинстве случаев загородные населённые пункты небольшого размера лишены возможности использовать централизованные канализационные сети ввиду их отсутствия.

Смотреть видео

Септик из бетонных колец своими руками. Канализация в доме

Watch this video on YouTube

Это мероприятие довольно затратное, и чем больший объем стоков необходимо перерабатывать, тем большие затраты понадобятся на их сооружение. По этой причине расчёт необходимой мощности при устройстве канализации своими руками из бетонных колец – задача актуальная.

Самыми популярными конструктивными решениями для локальной канализационной системы являются бетонные кольца или цельные ёмкости из пластика. Они устанавливаются последовательно и состоят из 2-4 секций, выполняющих различные задачи. Соединение между ними производятся трубами.

Функционально они действую следующим образом:

  1. Первая ёмкость называется накопителем и предназначена для отстаивания массы стоков от твёрдых и более тяжёлых компонентов. Они оседают на дно сосуда и удаляются по мере накопления.
  2. Вторая ёмкость предназначается для биологической обработки сточных вод. Для этого используются специальные культуры бактерий, которые вносятся в сосуд по мере необходимости. На ее дне образуется осадок, называемый активным илом, в котором возобновляется бактериальный состав. По мере необходимости производится откачка этого состава, причём определённая часть массы оставляется для дальнейшего использования.
  3. В третьей секции производится аэрация стоков пропуском через неё распылённого воздуха при помощи компрессора небольшой мощности. Здесь происходит до окисление стоков. Воздух также выступает катализатором биологической активности бактериальной составляющей.
  4. Дальнейшая очистка происходит в фильтрующем колодце. Для его изготовления используются бетонные кольца с перфорированными стенками – в нижней части и верхнее сплошное кольцо, накрываемое бетонной же крышкой с проёмом для прохода внутрь.

Правильно организованная очистная система обеспечивает степень очистки стоков до 98%. Такую воду можно смело использовать для полива огорода, мойки автомобилей и другие хозяйственные нужды. Активный ил представляет собой очень эффективное удобрение.

Базовой основой для расчёта объёма отстойника является среднестатистическая величина потребления для одного человека, которая составляет 200 литров воды в сутки.

Смотреть видео

септик из бетонных колец своими руками от а до я в одном видео

Watch this video on YouTube

При расчёте эту норму надо умножить на численность проживающих.

Таблица объёма емкости для загородного дома

Число проживающих2 — 33 — 45- 78- 9
Полезные объёмы1,82,445,4

Приведённая таблица применима для двух-трёх камерных септиков.

Данные из таблицы являются ориентировочными. Фактический расход воды, а, следовательно, и объем зависит от состава, применяемого в быту оборудования. Наличие в доме сауны, джакузи, стиральной и посудомоечной машин в заметно увеличивают потребление воды.

Пример выполнения расчёта объёма потребления

Предположим, что в доме постоянно проживают 4 человека. Тогда прикидочный расчёт объёма потребления будет выглядеть следующим образом:

  1. Определяем общий расход жидкости за сутки – 4 х 0,2 = 0,8 кубометра.
  2. Учитывая норматив по минимальному пребыванию сточной воды в отстойнике не менее 3-х суток, получаем размер его ёмкости – 0,8 х 3 = 2,4 кубометра.
  3. Если предполагается использовать стандартные кольца «15-9», внутренний диаметр которых составляет 1,0 метра а высота 0,7 получаем объём содержимого одной секции 1, 64 м. Таким образом, полная двухкамерная ёмкость составит 3, 28 куба.

Следует учесть, что в реальности объем несколько ниже, поскольку высоту нужно брать не в размере кольца,  по расстоянию между дном и краем переливного отверстия. Но это определится только при составлении проекта наружной канализации и тогда расчёт надо будет проверить по реальным размерам.

Смотреть видео

СЕПТИК из бетонных колец без запаха !!! A septic tank of conkrete rings without salena !!!.

Watch this video on YouTube

Полученные данные говорят о наличии определённого запаса пропускной способности наружной канализации, но он пригодится, если придётся принимать гостей.

Как сделать септик из колец своими руками: пошаговая инструкция

Рассмотрим этапы работ по устройству септика с двумя камерами. Первая будет представлять собой отстойник, а вторая природный грунтовый фильтр. Общий объем двух камер должен быть таким, чтобы обеспечить прием стоков в количестве, равном объему жидкости, поступающей из дома за 3 дня.

Установлено, что каждый человек тратит 200 л воды в день. Значит, для семьи, состоящей из 4 человек, минимальный объем септика составит около 2,5 м³. Для этого достаточно всего два полутораметровых кольца. Однако нужно учитывать и глубину промерзания грунта. Поэтому понадобится еще, как минимум два кольца, которые будут сверху.

производим выгрузку колец из кузова автомобиля на том месте, где планируем копать котлован. Два кольца кладем непосредственно на место. Расстояние между ними делаем не более 1 м;

  • во втором кольце с помощью перфоратора выдалбливаем много отверстий по всей поверхности. Они нужны для дренажа. Их размер не должен быть менее, чем 50х50 мм, так как маленькие имеют свойство со временем замыливаться;
  • начинаем копать грунт прямо внутри кольца. По мере выемки грунта делаем подкоп под стенки кольца. Это позволит ему постепенно опускаться в землю. Когда верхний край сравняется с уровнем земли, обмазываем его раствором цемента и ставим на него второе кольцо. Продолжаем рыть до тех пор, пока не окажется в земле и второе кольцо. После этого производим заливку дна бетоном, предварительно утрамбовав его. После застывания раствора устраиваем обмазочную гидроизоляцию битумной мастикой, в том числе и на стыках между кольцами;
  • закрываем верхнее кольцо крышкой с люком для выгрузки субстрата, который будет постепенно накапливаться в отсеке. Трубы канализации заводим в емкость ниже уровня промерзания грунта, либо делаем их тщательную теплоизоляцию утеплителем;
  • аналогично вкапываем кольца второго колодца. Только дно у него не нужно бетонировать, а наоборот стоит насыпать туда слой щебня для дренажа. Трубу между первым и вторым отсеком делают на нужной глубине, чтобы она не смогла замерзнуть.

Полезный совет! Если в доме проживает много людей и водопотребление превышает указанные выше объемы, то не стоит копать глубокие котлованы. Это не удобно. Гораздо проще добавить еще и третий отсек, забетонировав дно во втором.

Нюансы процесса строительства очистителя из бетонных колец

Схема септика из бетонных колец своими руками предполагает производство работ по бетонированию дна. Оно не производится только в последнем колодце. Для бетонирования необходимо плотно утрамбовать дно и насыпать туда слой щебня толщиной 5 см. Затем укладываем арматуру и заливаем раствором еще на 5 см. Общий слой стяжки при этом получится 10 см.

Особенностью траншей под канализационные трубы является то, что для каждой последующей трубы траншею придется копать глубже на 20 см, чтобы обеспечить перепад высот. Поэтому и глубина самих колодцев тем больше, чем больше их порядковый номер.

Пробитые в кольцах отверстия для труб тщательно герметизируют с помощью любого герметика. Важнее всего это делать в выходных отверстиях. Крышки для колодцев должны быть снабжены канализационными люками.

Это позволит с удобством производить их обслуживания при загрязнении. Кроме того, в крышках пробивают отверстия диаметром 100 мм и вставляют в него обрезки труб от канализации, оборудованные сверху зонтиками.

Они играют роль вентиляционных труб.

Выполнив все предложенные действия, мы построим своими руками септик для дачи без откачки. Ведь накапливаться будут только твердые составляющие отходов, а жидкие уйдут в землю, не причинив вреда экологии. Процесс строительства не представляет сложности, а результат вполне удовлетворит потребности любого домохозяйства.

Если же вы не обладаете временем или элементарными строительными навыками, можно заказать установку септика из бетонных колец под ключ. Стоимость выполненных работ придется в этом случае добавить к общей смете строительства.

Место размещения конструкции

При проектировании септика санитарную зону размещают таким образом, чтобы в питьевую воду и плодородную почву не могли проникнуть органические отходы. Для этого при выборе места стоит руководствоваться санитарными и строительными нормами и правилами.

Правильное расположение системы очистки на участке регламентируют:

СНиП 2.04.03.85. В нем прописаны правила строительства наружных канализационных сооружений.

Отстойник — как его установить

На примере ниже мы рассмотрим, как установить двухкамерный септик. Итак, после того как котлован выкопан, тщательно выровняйте в нем дно, а после этого его нужно засыпать песком примерно на 15 см, сверху все залейте водой для того чтобы достигнуть максимальной усадки. Не всегда люди имеют бетонное кольцо с дном, а значит, им придется забетонировать дно котлована, а затем, изолировать стык бетонного кольца и дна, в будущем удастся избежать нежелательного засорения почв.

1 — кольца рабочей части; 2 — утепляющая крышка; 3 — кольца горловины; 4 — корпус люка; 5 — крышка люка; 6 — вентиляционный стояк; 7 — плита перекрытия; 8 — плита днища; 9 — щебеночная подушка; 10 — гидроизоляция; 11 — зона осадка; 12 — ходовые скобы

Устанавливать второе кольцо нужно на раствор, состоящий из одной части цемента и трех частей песка (некоторые добавляют к этой массе 0,1 часть жидкого песка). Полученный раствор можно использовать в течение одного часа, спустя это время он будет не пригоден для работ.

Если в будущем предполагается подвижка грунта, то для того чтобы надежно зафиксировать бетонные кольца, нужно использовать металлические скобы.

Крепление бетонных колец скобами

При установке многокамерного септика, отстойник из бетонных колец, устанавливаются на бетонное основание, это позволит улучшить его устойчивость и предотвратить отвод стоков в грунт. Сам фильтрующий колодец необходимо обсыпать щебнем, так как это и есть рабочая часть вашей очистной установки.

Сверху укладывается обычная крышка с люком. Отстойник необходимо гидроизолировать сразу двумя слоями горячего битума. С внешней стороны устройство также необходимо изолировать специальной рулонной изоляцией.

Преимущества и недостатки бетонного септика

Сначала поговорим о достоинствах септика из жб материала:

  • Если имеется весь необходимый материал, то установку можно выполнить очень быстро;
  • Долговечность;
  • Легкая эксплуатация;
  • Простота в откачке;
  • Низкая цена;
  • Возможности установки своими руками, без дополнительной помощи.

Также многочисленные отзывы показывают о существующих недостатках:

  • Конструкция не имеет плотной герметизации, поэтому присутствует неприятный запах;
  • Регулярная чистка ассенизаторскими машинами.

Видео об устройстве септика из бетонных колец

Также огромным минусом не герметичности есть возможность для экологии, что стоки просочатся в грунт. На это в большей степени влияет правильность установки, поэтому перед тем как монтировать механизм своими руками нужно изучить много литературы, посмотреть видео, взять готовый проект — все эту информацию на сегодняшний день можно легко добыть в Интернет.

Делая заключение можно констатировать, что аппарат из жби не очень подойдет для дома, но будет лучшим вариантом для дачи или периодического проживания.

Варианты обустройства сооружения

Конструктивное исполнение септика из бетонных колец не представляет ничего сложного. Это может быть двух- или трехкамерное сооружение. Однокамерные накопители, функционирующие по принципу выгребных ям, используют намного реже.


Количество накопительных и фильтрационных резервуаров в таком очистном сооружении в зависимости от объемов переработки жидкости может составлять две или три

Независимо от типа исполнения конструкции, при ее обслуживании необходимо будет привлекать ассенизаторскую технику. Она будет удалять твердые отходы, скапливающиеся на дне и стенках накопительных резервуаров.

Однокамерные септики выбирают при проектировании канализационной системы для малых по площади дачных домиков сезонного проживания при условии, что объем стоков невелик. К веским причинам установки однокамерного накопителя относится также высокий уровень грунтовой воды и преобладание глинистых пород в геологическом разрезе площадки.

Двух- и трехкамерные сооружения устанавливают при прокладке автономных канализаций для коттеджей, предназначенных для круглогодичного проживания при больших объемах сточных вод.


Самым оптимальным вариантом локальной очистной станции считается установка септика, включающего два резервуара

При обустройстве двухкамерной конструкции, дополненной фильтрующим колодцем или полем фильтрации, первый отсек представляет собой герметичную емкость с ограниченным поступлением кислорода.

Она оснащена чугунным или бетонным люком, а также входом и выходом для стоков. Второй отсек для создания условий доступа кислорода оснащается вентиляционной трубой.

При строительстве очистителя, включающего два или три резервуара, стоки будут подвергаться многоступенчатому очищению путем отстаивания и фильтрации:

  • В первом накопителе – осуществляется процесс первичной очистки, при которой крупные взвеси осаждаются и в условиях недостатка кислорода разлагаются, а органика перерабатывается анаэробными бактериями.
  • Во второй камере – продолжается очистительно-фильтрационный процесс, но уже с участием кислорода и аэробных бактерий. Разложившиеся остатки органики в виде ила оседают на дно, а осветленная жидкость поступает в дренажный, он же поглотительный или фильтрующий, колодец.

Прошедшая доочистку вода перетекает в дренажный колодец, откуда через отверстия в стенках и проходя фильтрацию через песчано-щебеночный слой уходит в грунт.


Схема септика из колец включает две соединенные между собой толстой переливной трубой рабочие камеры, а третья колонна выполняет роль дренажного колодца

Если земельный участок расположен на грунтах с хорошими фильтрационными свойствами, которые хорошо впитывают и пропускают воду, и при этом уровень подземных вод не высок, стоит рассмотреть вариант обустройства септика, при котором осветленная жидкость сбрасывается в поглотительный колодец.

На участках с уровнем залегания грунтовых вод, достигающих всего 2,5 м, процесс грунтового очищения чаще всего невозможен, так как между нижней точкой дренажного колодца и грунтовой водой должно быть не меньше метра. В этом случае очищенные септиком стоки лучше отводить на дренирующие поля.

Обустройство таких систем требует больших квадратов площадей. Но при заданных условиях порой только такая система и работает.

Галерея изображений

Фото из

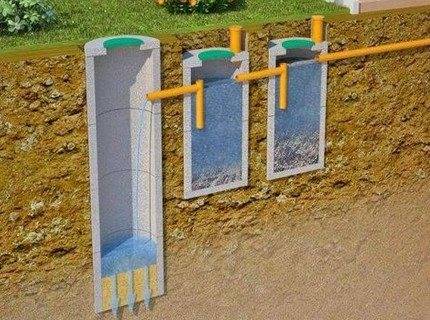

Принцип работы септиков из колец

Строительство поглощающего колодца

Поле фильтрации при высоком зеркале воды

Дренажные траншеи для устилизации воды

Расчет необходимого объема

Как правильно рассчитать объем автономной канализации? Главным показателем при расчете объема является потребление воды на одного человека в сутки. Один жилец расходует 150-200 л воды. Для правильного расчета стоит потребляемый объем на одного умножить на число всех проживающих в доме. Выходит суточное потребление воды на семью, плюс запас на 200 л, учитывая приход гостей.

Согласно строительным нормам стоковая яма должна содержать в себе объем отходов за трое суток. В среднем на семью из 3-4 человек объем очистного сооружения не меньше 3-4 м³. Цифра суточного потребления не превышает одного м³ – ставьте одно кольцо, если потребляемый объем колеблется от 1 до 8 м³ – септику необходимо две емкости.

Подготовка требуемых материалов

Желательно, чтобы приобретаемые кольца для септика имели замки. Их наличие способствует упрощению монтажного процесса и одновременно предупреждает смещение элементов под влиянием морозного пучения почвы

Перед тем как приобрести кольца, следует обращать внимание на ровное расположение посадочных мест. Также нужно осматривать замки на предмет целостности

Кроме этого, потребуются:

  • трубы для канализации;
  • теплоизоляционные рулонные материалы;
  • гидроизоляционные смеси;
  • речной песок;
  • мелкофракционный щебень;
  • цементный раствор;
  • монтажная пена;
  • емкость для приготовления раствора;
  • перфоратор;
  • лестница;
  • уровень;
  • широкая кисть.

Чтобы сделать переливной септик из бетонных колец своими руками, между колодцами укладывают полипропиленовые или асбестоцементные трубы, на которых имеется маркировка «для наружной канализации». Диаметр этих изделий должен быть равен от 110 до 120 миллиметров.

Многокамерный переливной септик с биофильтром

  1. Вырывается котлован площадью в три кольца. Высота зависит от количества колец. Котлован роется так, чтобы камеры шли одна за другой от дома.
  2. Создается траншея под канализационную трубу, с уклоном от дома к септику.
  3. Дно котлована застилается слоем из песка и щебня. Выравнивается.
  4. Устанавливается дно первого колодца. Если дна нет, делаем стяжку.
  5. Собирается первый колодец.
  6. По той же схеме монтируются остальные два резервуара.
  7. Стенки камер плотно прилегают друг к другу.
  8. Соединительные швы обрабатываются раствором и битумной мастикой.
  9. Создаются отверстия для канализационной и переливных труб, а так же из последней камеры, под патрубок на выход.
  10. Производится подключение труб.
  11. Во вторую камеру устанавливается биофильтр. Приобретенный в магазине
  12. Сделанный своими руками

Стоит заметить, что биофильтры бывают энергозависимые и энергонезависимые.

  1. Если биофильтр с компрессором, то кабель для него лучше проложить вместе с канализационной трубой. Для заглубления кабеля используется специальная гофрированная труба малого диаметра.
  2. Биофильтр может крепиться на тросах к крышке резервуара или устанавливаться на дно.
  3. Компрессор для энергозависимого фильтра монтируется в отдельной нише или крепится на крышку.
  4. Подключаются трубы на вход и перелив.
  5. Септик засыпается грунтом.
  6. К патрубку из последней камеры подключается труба, которая уходит в инфильтратор или фильтрационное поле.

Участок песчаный, УГВ низкий (вода ниже 4 м или ее нет)

Сочетание низкого УГВ и хорошо дренирующего грунта – идеальные условия для устройства септика из ж/б колец. Причем в этом случае можно обойтись без поля фильтрации, поэтому достаточно возможностей фильтрующего колодца. Вариантов конструкций может быть несколько, мы выделили наиболее простые и эффективные.

Схема 4. 3-камерный септик с одним люком

Описание:

  • Компактный 3-секционный септик с фильтрующим колодцем.
  • 1 люк для обслуживания всей системы.
  • Экономия на доборных кольцах – они нужны только для одного колодца.
  • Фильтрующий слой во всем объеме вокруг колодцев и между ними.
  • Дно 2-х колодцев забетонировано. В фильтрующем колодце – нет, в стенах нижнего кольца отверстия.

В следующем видео показан процесс строительства без лишних комментариев. Основная часть работы осуществляется за 1 сутки. Для увеличения

Вывод: эта схема экономит место для устройства наружной канализации, не нужно покупать доборные кольца и люки для 3-х колодцев.

Схема 5. 2-камерный септик с фильтрующим колодцем

Описание:

  • Простая схема 2-камерного септика с фильтрующим колодцем.
  • Можно установить и ввести в эксплуатацию за 1 сутки.
  • Можно обойтись колодцами из двух колец.
  • Дно первого колодца обязательно глухое.

Упрощенная схема очистки стоков обусловлена отличными дренирующими свойствами грунта. В видео ниже автор подробно рассказывает роль каждого конструктивного элемента очистного сооружения. Также в ролике много информации для размышления, которая позволит вам чувствовать себя увереннее при устройстве септика.

Вывод: схема для постоянного или сезонного использования. Занимает мало места на участке, справляется с залповыми сбросами стоков. Большой ресурс дренирующего слоя. Откачка ила из первой камеры не чаще 1 раза в год.
