Обвязка свайного фундамента — особенности устройства и рекомендации по монтажу

Особенности выполнения обвязки

Выполняя обвязку свай необходимо правильно выбрать уровня ее размещения, согласно которому железобетонные ростверки классифицируются на:

  • Висячие;
  • Наземные;
  • Углубленные.

Рис. 2.0: Виды ростверков по уровню размещения

В условиях стабильного грунта наиболее простым в обустройстве способом обвязки будет наземный ростверк, который расположен на поверхности почвы. Сваи с наземным ростверком классифицируются как свайно-ленточный фундамент – это надежное основание с высокой несущей способностью, которая достигается за счет увеличения опорной площади фундамента контактирующей с грунтом лентой. Однако в почве, склонной к пучению, такой вариант обвязки неприменим ввиду риска отрыва ростверка от стволов свай выталкивающими нагрузками. Тут необходимо обустраивать висячий ростверк, поднятый над грунтом на высоту 20-40 см. Углубленный ростверк – конструкция, которая размещается в толще почвы. Под опорной подошвой ростверка грунт заменяется на не подвергающуюся пучению песчано-гравийную подушку. Такой ростверк применяется при возведении тяжелых многоэтажных зданий, запаса прочности висячей обвязки для которых недостаточно.

Чем лучше обвязывать?

Существует несколько основных вариантов исполнения обвязки. Классический тип — обвязка строительным брусом (150х150, 150х200, 200х200). Такой вариант, как правило, используется в строительстве легких объектов с каркасной технологией, а также в возведении бань, технических построек, террас на свайно-винтовом фундаменте. Зачастую застройщики применяют обвязочный брус и в более тяжеловесных проектах с целью экономии средств. На самом деле, такой подход, без сомнения, является ошибочным. Практика показывает, что деревянная обвязка со временем теряет свойства одинаково хорошей стойкости на сжатие и растяжение, а фундамент понемногу расшатывается под тяжелой постройкой.

Свайно-винтовой фундамент в Великом Новгороде

Свайно-винтовой фундамент в Великом Новгороде

Свайно-винтовой фундамент в Великом Новгороде

Ровно как и вышеописанное, слабым местом деревянной обвязки выступает ее соединение с винтовыми сваями. Значительная ветровая нагрузка на здание способствует периодическому проявлению сдвигающей силы — крепеж проминает посадочное место и ростверк теряет заявленную жесткость. Решается такая проблема дополнительным укреплением обвязки металлическим швеллером.

Металлическая обвязка фундамента также устанавливается для последующего строительства крупных тяжеловесных объектов, на участках со сложным рельефом и значительными перепадами по высоте. В роли материала используют:

  • Металлический уголок (40х40х4, 50х50х4) — толщина стенки 4 мм;
  • Профилированная труба с толщиной стенки от 1,5 до 3 мм;
  • Швеллер — горячекатаный или гнутый;
  • Двутавровая балка.

Металлическая обвязка приваривается к оголовкам и обрабатывается антикоррозийными покрытиями. В случае установки обвязки непосредственно на верхнюю часть сваи, ростверк дополнительно укрепляется нижней обвязкой — деталями, монтируемыми с внешней стороны винтовых опор. При возведении свайного фундамента на участках со значительным перепадом высот, когда верхние части свай могут располагаться высоко относительно поверхности грунта, обвязка устанавливается в распор по диагонали.

Брус или доска – что лучше?

Поговорим о том, какой материал лучше использовать для создания деревянной обвязки винтового фундамента. Строительные нормативы допускают использование цельного деревянного бруса (150х150, 150х200 200х200) или бруса, сшитого из несколько досок (50х200). Наборной брус качественно заменяет брус цельный и по некоторым характеристикам даже превосходит его. Три доски, сшитые вместе, заменяют брус сечением 150х200, при этом четыре доски аналогичны брусу 200х200.

Брус, одна сторона которого равна 200 мм, укладывается на оголовки меньшей стороной. Высота обвязки при этом получается равной 200 мм.

Цельный брус является сравнительно тяжелым строительным материалом и в условиях ограниченного количества рабочих рук переносить его с места на место (даже в условиях небольшой строительной площадки) будет весьма затруднительно. К тому же, цельный брус плохо сопротивляется изгибу (хуже, во всяком случае, чем доски, поставленные на ребро), что делает его использование менее практичным.

Доски, в отличие от бруса, перед установкой на сваи необходимо прочно соединить между собой. А это – дополнительные расходы, и в этом, пожалуй, заключается их основной недостаток.

Доски сколачиваются между собой гвоздями в два ряда с шагом 20 см. На каждом оголовке крепятся не одним глухарем, а четырьмя.

Что касается длины гвоздей: для составного бруса из трех досок (50х200) достаточно гвоздей длиной 90 – 120 мм. Они пробиваются с двух сторон в шахматном порядке. Расстояние между гвоздями – 20…45 см. Если брус составляется из четырех досок, вначале сбиваются вместе 3 доски, потом к ним крепится четвертая (такими же точно гвоздями).

Теперь поговорим о “глухарях”, упомянутых в цитате. “Глухарь” – это крепежный элемент – саморез, шляпка которого изготовлена в виде шестигранника (под гаечный ключ или гайковерт).

С помощью “глухаря” брус крепится к оголовку сваи (глухарь ввинчивается снизу).

Диаметр глухаря для крепления обвязочного бруса – 8…10 мм, его длина – 100…150 мм.

Чтобы брус или составные балки не раскололись во время завинчивания глухарей, в древесине необходимо предварительно просверлить отверстие.

Определить диаметр сверла поможет небольшая таблица.

Диаметр резьбы, мм6810
Диамер сверла, мм4,56,58

Виды обвязки

Пояс обвязки свайного фундамента может быть реализован в разных конструкционных вариантах. Они имеют собственные возможности, предназначены для работы с разными нагрузками и условиями.

Существуют следующие виды:

Деревянная

Используется брус сечением 200 : 200 мм, или пачка обрезных досок 50 : 200. Балки устанавливаются по периметру дома (под внешними несущими стенами), по линиям внутренних несущих стен, а также связывают остальные опоры, чтобы выровнять нагрузки и привязать все стволы к общей системе.

Угловые соединения делаются в пол дерева, крепление на оголовках производится через двойной слой рубероида для гидроизоляции.

Достоинствами такого решения являются:

  • Простота обработки, доступность материала.
  • Древесина имеет достаточную прочность и относительно малый вес, не нагружающий фундамент.
  • Монтаж возможен в полевых условиях, без применения строительной техники или даже без электроинструментов.

Недостатками деревянных видов обвязки можно считать:

  • Особенности древесины, склонность к короблению или образованию трещин, потребность в качественной гидрозащите и т.д.
  • Пожарная опасность древесины.
  • Возможность порчи материала насекомыми или грызунами.

Несмотря на явные недостатки древесины, ростверк из бруса — распространенный и популярный вариант.

Металлический ростверк

Обвязка металлом требует использования сварных работ.

С точки зрения монтажа она обладает заметными преимуществами:

  • Высокая скорость соединения.
  • Прочность, устойчивость ко всем возможным нагрузкам.
  • Широкий выбор видов металлопроката, позволяющий получить различные варианты обвязки.

Наряду с достоинствами, металлическая обвязка обладает недостатками:

  • Склонность металла к коррозии.
  • Необходимость периодического обслуживания конструкции (окраски влагонепроницаемыми полимерными материалами).
  • Сварные соединения требуют участия профессионального сварщика, способного грамотно выбрать режим работы и силу тока. В противном случае швы будут ломкими и хрупкими, что создаст значительную опасность для постройки.

Основным аргументом в пользу создания металлической обвязки является высокая ремонтопригодность и быстрота сборки ростверка.

Стоимость металлического проката и сварочных работ заметно выше, чем у деревянных балок.

Тем не менее, сторонников такого варианта обвязки примерно столько же, сколько и поклонников деревянных деталей.

Прочность и устойчивость металла высоко ценятся пользователями и повышает конкурентоспособность материала.

ВАЖНО!
Для увеличения прочности металлической обвязки рекомендуется использовать дополнительные болтовые соединения.

Бетонная

Бетонная обвязка — это практически полноценный аналог свайно-ленточного фундамента.

Принципиальным различием является распределение нагрузок — на свайно-ленточных основаниях оба элемента делят нагрузки поровну, а бетонный ростверк свайного фундамента лишь передает нагрузку на опоры, не выполняя несущих функций как таковых.

При этом, будучи лишь промежуточным элементом, бетонная обвязка позволяет получить максимальный эффект.

Она обладает высокой прочностью, долговечностью, устойчивостью к нагрузкам.

Кроме того, бетонный ростверк способен компенсировать изменение нагрузок или несущих способностей отдельных опор, перераспределяя или частично принимая на себя новые условия работы.

Достоинствами такой конструкции являются:

  • Обеспечение максимальной несущей способности системы.
  • Независимость от климатических или погодных условий.
  • Относительно низкая потребность в периодическом обслуживании.
  • Долговечность, надежность материала.

Недостатками бетонных элементов являются:

  • Сложность создания, необходимость выполнения разных последовательных этапов работ.
  • Большие объемы материалов (бетона, арматуры, древесины для опалубки, гидроизоляционных материалов и т.д.).
  • Для затвердения обвязки требуется длительный период времени (28 дней с момента заливки), в течение которого дальнейшее строительство невозможно.

Строительство бетонной обвязки обычно выбирается при возведении крупных и массивных построек, где особенно важно обеспечить прочность и надежность пояса несмотря на высокий расход материалов и трудозатрат

ОБРАТИТЕ ВНИМАНИЕ!
Для некоторых видов свай нередко используют комбинированный вариант обвязки, при котором сам ростверк выполняет основные несущие функции, а стволы дополнительно соединяются металлическими перемычками. Такая перевязка, в частности, используется для винтовых свай

Она позволяет усилить систему и уменьшает возможности расшатывания или потери сцепления с грунтом.

Одинарная обвязка

Наиболее распространенный вариант формирования деревянной обвязки – укладка поверх свай единственного ряда бруса. Этого достаточно для создания прочного основания, что к тому же позволяет экономить на стройматериалах.

Одинарная нижняя обвязка применяется при сочетании следующих условий:

  • Сравнительно легкого веса стен.
  • Каркасной технологии строительства.
  • Высоты дома не более 1-2 этажей.

Подбор материала

В основе обвязки берется брус сечением 20х15 или 20х20 см. При этом к его качеству предъявляются следующие требования:

  1. Влажность не выше 15-20%.
  2. Отсутствие повреждений – трещин, дефектов, гнили.
  3. Соответствие размера будущей нагрузке.

Ввиду того, что обвязочный ряд находится в самой нижней части сооружения, на него будет постоянно воздействовать сырость, которую в той или иной степени содержит грунт. Поэтому предпочтение лучше отдавать хвойным породам, в идеале лиственнице.

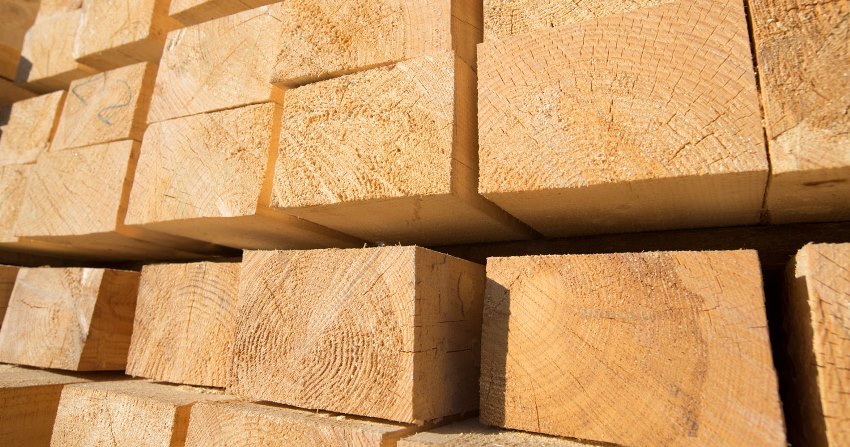

Брус для обвязки

Брус или доска: что лучше

Как альтернатива брусу, для формирования ростверка нередко используется доска 50х200 мм. При этом чтобы создать опорную балку, берется 3 таких доски, располагаемых пакетным способом – со смещением по краям на ширину. Их крепление осуществляется на гвозди и саморезы.

Преимущества по сравнению с классическими венцами:

  • Более легкий монтаж, особенно когда работы приходится делать одному человеку.
  • Высокая прочность соединения в углах – благодаря смещению досок.
  • Практически отсутствует усыхание и искривление.

Однако по сравнению с «пакетом» брус все же представляет собой единую структуру. При его использовании меньше промежуточных операций – по сборке и обработке.

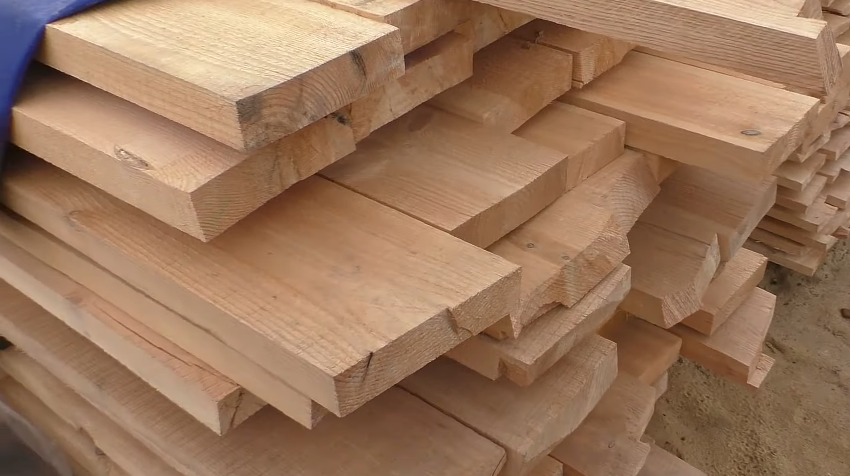

Доска также используется для создания обвязки

Установка оголовков

Прежде чем начинать обустраивать обвязку из бруса, нужно правильно подготовить оголовки. Это металлические пластины квадратной формы, венчающие сваи. Они выполняются функцию опоры и фиксируют ростверк.

Подготавливаются они следующим образом:

  1. По размеру подбираются так, чтобы ширина была на 5 см больше самого бруса. Например, для заготовки 20х20 см, пластина должна быть 25х25 см.
  2. Если свая металлическая, пластинка просто приваривается к ее верхнему обрезу. К ж/б-варианту она может прикручивать к шпилькам, забетонированными в массу.
  3. Высверливаются отверстия под крепление балки монтажными метизами.
  4. Поверхность оголовка, непосредственно контактируемая с деревом, покрывается слоем гидроизоляции. Применяется битум, стеклоизол или рубероид.

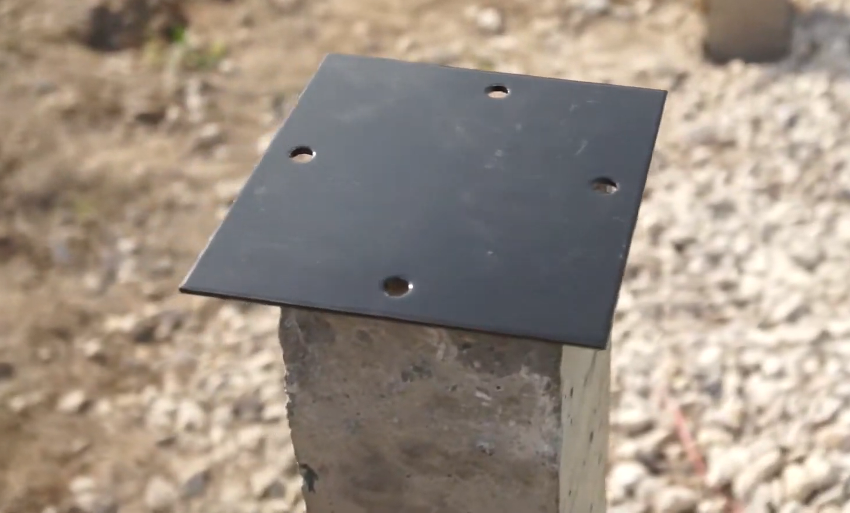

Оголовок на бетонной свае

Укладка и фиксация бруса

Прежде чем приступать к непосредственной сборке ростверка, все элементы требуется подготовить – подогнать по размеру, выпилить места стыковки и просверлить монтажные отверстия, обработать спецсредствами и просушить. Далее укладка осуществляется по следующему алгоритму:

  • Сборка начинается с одного из основных углов.
  • Брусья соединяются в пазы и выверяются под углом 90.
  • К оголовку балки фиксируются на болты, а между собой – с помощью саморезов, скоб, пластин, уголков – в зависимости от условий.
  • Сперва выполняется сборка ростверка по периметру, а затем по врезкам – на местах внутренних перегородок.
  • После каждого соединения, прежде чем элементы обвязки будут зафиксированы, углы проверяются на соответствие плану.

Чтобы исключить образование коридоров холода, в стыки брусков закладывается джутовая лента.

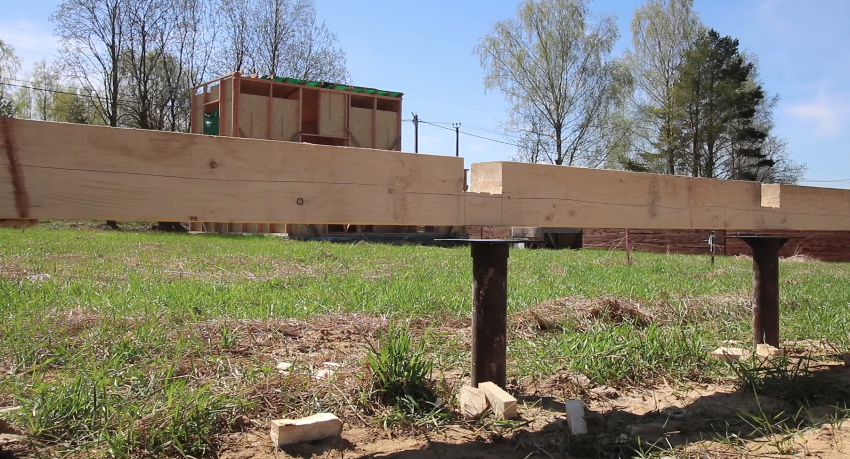

Укладка бруса на сваи

Проверка горизонтального уровня

Когда элементы закреплены, требуется выполнить проверку сторон ростверка на соответствие горизонтальному уровню. Для этой цели используется обычный строительный измерительный уровень.

Допустимым считается перепад по высоте между противоположными сторонами или углами по диагонали не более 5 мм. Более серьезные отклонения могут повлиять на устойчивость возводимой конструкции. Поэтому в ходе последующего строительства должны вводиться соответствующие корректировки.

Обработка обвязки

Необходимость финишной обработки ростверка обусловлена его условиями эксплуатации. Делая дом по каркасной технологии на точечных опорах, нельзя забывать, что обвязка как раз и выступает фундаментом по отношению ко всему сооружению. А если учесть, что древесина хорошо насыщается влагой, то тем более необходима преграда на пути ее перехода к материалу стен.

Поэтому по завершении сборки брусовая конструкция сначала обмазывается битумной пропиткой, а затем поверх накладывается слой рулонной гидроизоляции. Только после этого можно продолжать возведение постройки.

В видео один из способов создания обвязки свайного фундамента с помощью досок:

Необходимые материалы и инструменты

К подбору материала для обвязывания нужно отнестись очень ответственно. Лучше всего применять пиломатериалы из хвойных деревьев (сосны, ели, лиственницы, кедра). У хвойных пород есть такие преимущества перед лиственными:

  • содержат больше смол (из-за этого древесина намного реже гниет);
  • меньше трескаются и деформируются;
  • стоят относительно недорого.

Определившись с породой, нужно выбирать и тип материалов (подробнее об этом рассказывается дальше в статье). Самый популярный вариант – брус, но широко используются также доски и бревна.

Итак, для обвязывания каркасного дома нужны такие инструменты и материалы:

  • пиломатериалы (сечение 150х150 мм или похожее);
  • пропитка для древесины (огнеупорная и биоустойчивая, если материал не был обработан заранее);
  • крепления (обычно выбирают гвозди-«сотки», саморезы аналогичного размера, анкера или деревянные пробки – для последних еще понадобится битум);
  • инструмент для работы с креплениями (молоток, шуруповерт или другой – зависит от типа крепления);
  • инструмент для проверки геометрии (уровень, треугольник или лазер).

Способы проведения обвязки свайного фундамента


Обвязать свайный фундамент можно с использованием разных материалов, каждый из которых имеет определенные эксплуатационные характеристики, технологию монтажа, достоинства и недостатки.

  • Металл. Применяется тавровые и двутавровые балки, швеллер или профильная труба. Изделия отличаются высокой прочностью и долговечностью. На металлические ростверки устанавливают массивные кирпичные здания высотой до двух этажей. Минус такого решения в том, что металл гибкий и со временем прогибается даже под собственным весом. Кроме этого, потребуется постоянная обработка железа от ржавчины. Еще один нюанс — обвязка швеллером винтовых свай предполагает наличие и опыт работы со сварочным аппаратом. Все соединения выполняются только этим способом. Мастером высокого класса быть необязательно, но без базовых навыков не обойтись.
  • Брус. Несомненный плюс такого решения в простоте обработки материала, для чего подходят даже ручные инструменты. Крепление фрагментов выполняется съемными приспособлениями, благодаря чему сооружение можно разобрать для демонтажа или ремонта. Минус древесины в том, что она впитывает влагу. Если сделать ростверк из сырого бруса, его может при высыхании повести настолько, что это скажется на опорах и стенах здания. Как и железо, дерево склонно к провисанию, из-за чего требуется делать дополнительные подпорки между сваями. Проблема решается при использовании клееного профильного бруса, отличающегося устойчивостью к изгибанию и скручиванию.
  • Железобетонный ростверк. Такая конструкция считается самой сложной, дорогостоящей, но наиболее надежной и долговечной. Обвязка свайного поля железобетоном выбирается при ведении капитального строительства или при планировании поэтапного увеличения этажности здания. Сочетание камня и металла обеспечивает прочность, незначительную гибкость и полную защиту стального каркаса от коррозии. Такой ростверк заливается бетоном в установленную на сваях опалубку, внутри которой укладывается арматура. В качестве формы допускается использование швеллера, где в полость устанавливается стальной каркас. Минус такого решения в необходимости ожидания застывания бетона и ведения строительства только при плюсовой температуре.

Как подготовить фундамент

Чтобы обвязка фундамента была выполнена надлежащим образом, нужно сначала подготовить основание дома к работе. Такая подготовка состоит из следующих шагов:

  1. Измерить геометрию фундамента, используя лазер или строительный треугольник. Допускается перепад высоты 1 см или меньше. Если перепад значительно больше, то надо исправить неровности цементом перед обвязкой.
  2. Измерить углы. В идеале – каждый угол должен быть 90°. Любые изменения сильно усложняют процесс обвязывания.
  3. Проложить поверх фундамента гидроизоляцию. Поскольку на обвязку тоже будет укладываться водонепроницаемый материал – на данном этапе хватит 1 слоя рубероида, прикрепленного мастикой.
  4. Необязательно, но можно положить на рубероид еще и тонкий слой утеплителя. Так принято делать в Финляндии и Северной Америке.

Обвязка дома будет проведена более надежно, если еще при заливке фундамента втопить в нее крепежи (вышеупомянутые деревянные пробки или анкерные болты).

Шаг между ними должен быть от 1,5 до 1,8 м. Но это необязательно – можно аккуратно высверлить отверстия в уже затвердевшем фундаменте.

При помощи железобетона

Создание железобетонной обвязки выполняется поэтапно.

Порядок действий:

  • Сборка опалубки. Горизонтальные щиты (дно) укладываются на поверхность оголовков, боковые стенки присоединяются к ним и прочно соединяются в верхней части поперечинами. Внутренние размеры должны соответствовать параметрам ростверка.
  • Укладка гидроизляции. Пленкой или слоем рубероида плотно устилают дно и внутренние стенки опалубки. Стыки материала делаются внахлест на 10 см с проклейкой соединения скотчем. Полотно должно полностью закрывать всю поверхность днища и стенок опалубки и плотно прилегать к поверхности, не отставая от нее.
  • Сборка арматурного пояса. Используется арматура диаметром 10 мм и гладкие прутки на 6 мм для вертикальных элементов. Армпояс вяжется с помощью мягкой проволоки, после чего устанавливается внутри опалубки в нужном положении. Необходимо обеспечить заглубление горизонтальных стержней на 2-5 см внутри бетона.
  • Заливка бетона. Она выполняется в один прием, без долгих перерывов (более суток). Заливать бетон следует с нескольких точек, чтобы не дожидаться, пока материал растечется по всей опалубке. После заливки поверхность накрывают полиэтиленом или мешковиной и выдерживают 28 дней для набора конструкционной прочности.
  • Опалубку снимают через 10 дней после заливки.
  • После окончания времени выдержки производят гидроизоляцию поверхности и переходят к дальнейшим работам.

ОБРАТИТЕ ВНИМАНИЕ!
Для заливки бетонной обвязки необходимо использовать плотные марки бетона от М200 и выше.

Обвязка свайного фундамента

Технология обвязки свайного фундамента позволяет повысить его прочность, придать конструкции жесткость и устойчивость. Обвязочным поясом называется конструкция, которая объединяет оголовки опорных элементов в единую конструкцию по контуру фундамента, по линиям возведения внешних и межкомнатных несущих стен.

Варианты обвязки

Для монтажа обвязочного пояса применяются различные материалы — дерево, металл, железобетон. Тип обвязки фундамента на сваях подбирается с учетом вида свай, их сечения и длины, размеров постройки, материала стен, нагрузки на основание.

Обвязка свай брусом

Этапы монтажа обвязки на свайно-винтовом или забивном ж/б фундаменте:

  • Проверяют правильность установки свай, монтируют оголовки, покрывают их рубероидом.
  • Запиливают концы бруса для монтажа угловых соединений.
  • Элементы обвязки укладывают на оголовки, места стыков бруса прокладывают жгутом для лучшего уплотнения.
  • Проверяют горизонтальность обвязки уровнем, крепят брус к оголовкам с помощью саморезов.
  • Готовый обвязочный пояс покрывают гидроизоляцией.

Обвязка свай доской

Обвязочный пояс при строительстве свайного фундамента можно сделать из доски. Элементы обвязки ставят на ребро и соединяют между собой. Такая обвязка получается легче, чем из бруса. Поведенные доски легко вытягиваются струбцинами и сохраняют заданную форму после того, как будут сбиты вместе. Выровнять брус большого сечения своими силами практически невозможно.

Чтобы сделать обвязку винтового или ж/б свайного основания действуют в следующем порядке:

  • Между оголовками и обвязкой устраивают гидроизоляционный слой.
  • Берут предварительно антисептированные доски, отмеряют, отпиливают нужный размер, ставят на ребро и сбивают по принципу «елочки». Это значит, что состыковка досок в углах выполняется зигзагом.
  • Выводят плоскость с помощью рубанка, проверяют диагонали.
  • Всю конструкцию прикручивают к оголовкам с помощью сантехнических шурупов — «глухарей».

Обвязка свай швеллером

Чтобы сделать обвязочный пояс для одноэтажного дома из пенобетона, шлакоблока или газосиликата, используют стальные балки — швеллер, двутавр или профтрубу. Двутавровая Н-образная балка используется в тех случаях, когда к прочности фундамента предъявляются повышенные требования.

Монтаж связевого или рамно-связевого каркаса производится следующим образом:

  • Верхушки свай обрезают в один уровень, заполняют полые трубы бетонным раствором, монтируют оголовки.
  • Стальные балки помещают на сваи таким образом, чтобы места стыков приходились на оголовки.
  • Балки обрезают под углом 45 градусов и соединяют угловые стыки сваркой.
  • Обвязочный пояс приваривают к оголовкам, монтируют диагональные и дополнительные горизонтальные связиСварные соединения зачищают от шлака и окалины, металл покрывают битумной мастикой.

Обвязка свай железобетонным ростверком

Обвязка фундамента железобетонным ростверком обходится на 30% дешевле металлической, однако имеет ряд недостатков. Основные из них — это трудоемкость монтажа и невозможность начала строительства дома до полного отвердения бетонного раствора. Для набора бетоном прочности требуется 26-28 дней.

При обвязке фундамента на сваях монолитным ростверком действуют следующим образом:

  • Подготавливают арматуру, щиты и доски для сборки опалубки.
  • Выравнивают сваи и надевают на них оголовки.
  • Собирают опалубку, укладывают внутрь нее армокаркас.
  • Арматурный каркас приваривают к сваям и заливают опалубку бетонным раствором.

Возможные проблемы

Самая распространенная проблема – это нарушенная геометрия фундамента. Основание находится не на горизонтальной линии, а под небольшим наклоном (или вообще «идет» волной).

Как результат – при обвязывании одна или несколько стен не могут «опереться» на фундамент. Решить эту проблему после того, как фундамент уже застыл, будет непросто и недешево. Легче всего избежать ее, правильно рассчитав и выполнив заливку основания.

Другая проблема – снижение несущей нагрузки, которую могут выдержать обвязочные брусья. Чтобы этого снижения не произошло, отверстия под крепления надо высверливать строго по размеру, не шире и не глубже. В этом поможет точная разметка, нанесенная с аккуратностью.

А чтобы брусья или доски, использующеся для обвязывания, не потрескались при работе – нужно тщательно их высушить

Также важно учитывать геометрию строящегося дома и особенности участка (ровная почва или склон, насколько устойчивый грунт)

Швеллер и винтовые сваи

Использование швеллера в свайно-винтовых конструкциях применяется при возведении строений с большой несущей нагрузкой. Обычно закрученные на необходимую глубину винтовые сваи обвязываются швеллером необходимого размера (ширины или расстояния между боковыми гранями, полками). Как правило при монтаже швеллера на винтовых сваях оголовки не используются, но встречаются решения со смешанным применением оголовков и швеллера. В этих случаях швеллер ставится либо на ребро опираясь и жестко крепясь сваркой к оголовкам, либо полками вверх, что в свою очередь позволяет «зависти» и укрепить брус во внутрь швеллера.

При установке конструкции из двутавровой балки на винтовые сваи, разумнее крепить все на установленные оголовки. Это позволяет точно без погрешностей смонтировать фундамент из двутавра. В частности при подъеме домов при просадке фундамента при заведении двутавра под нижний венец поднятого здания, балку лучше устанавливать на оголовок.

Применение швеллера в свайно-винтовом фундаменте

Обвязка фундамента на винтовых сваях

При монтаже швеллера обвязка делается по внешнему контуру фундамента или по внешнему и внутреннему. Все зависит от проекта и расчетов нагрузки. Контур фундамента может быть различной конфигурации, в том числе повторять «косые углы» эркеров

На что важно обратить внимание при устройстве свайного фундамента с использованием швеллера? Конечно на качество сварных швов. При не качественном исполнении работ сварной шов может разойтись, что в дальнейшем приведет к потере целостности конструкции. По окончании монтажа швеллер грунтуется специальным антикоррозийным покрытием

По окончании монтажа швеллер грунтуется специальным антикоррозийным покрытием.

Особое внимание необходимо уделить при монтаже свайных фундаментов на неустойчивых подвижных грунтах в береговых зонах и болотистых грунтах. В этих местах обвязка винтовых свай просто необходима

Дело в том, что в дальнейшем в грунтах сильно насыщенных водами возможны подвижки, которые потом могут привести к отклонению отдельных свай от оси, поэтому применение швеллера просто необходимо.

Обвязка фундамента на винтовых сваях в некоторых случаях может носить комбинированный способ. То есть помимо швеллера в качестве связующих элементов применяют уголок, профильную трубу, в отдельных случаях устраивают часть фундамента из монолитных бетонных элементов. В таких случаях обвязка фундамента, может считаться полноценным железо бетонным ростверком.

Обвязка винтового фундамента применяется для любого строения при необходимых условиях.

Технология и материалы для обвязки винтовых свай фундамента

Применение швеллера это один из вариантов применяемых при обвязке. При не сильных нагрузках используют профильную трубу или уголок. Часто считается достаточным использование бруса необходимого сечения в качестве ростверных балок связывающих свайное поле.

Швеллер устанавливается по верх сваи и крепится к верхним частям свай сварным швом. Если есть необходимость предусмотренная проектом на винтовые сваи устанавливают оголовок по верх которого монтируют швеллер или двутавровую балку. Брус крепится по верх оголовков винтовых свай болтовыми соединениями, что придает необходимую жесткость конструкции. Уголок или профильная труба используется в качестве материала для обвязки с боковых сторон винтовых свай и крепится сварным швом.

Заключение

Фундамент и ростверк, как его неотъемлемая часть, имеют ключевое значение для срока службы здания. Эксперименты здесь обходятся очень дорого. Сложные грунты, холодные зимы на большей части России не прощают даже минимальных ошибок при проектировании, монтаже основы зданий.

В домах, которые строят на продажу, стараются обойтись без ростверка, ссылаясь на опыт возведения промышленных объектов, жилых домов на забивных железобетонных сваях.

Безростверковый фундамент существенно удешевляет строительство, сокращает его сроки: перекрытие устанавливается непосредственно на оголовки свай. Но здесь каждая свая несёт свою нагрузку. Если она превысит проектную, свая просядет.

Соответственно увеличится нагрузка на соседние сваи. В результате затрещит весь дом, он станет не ремонтнопригодным.

В отдельных случаях на особо сложных грунтах проектной организацией может быть принято техническое решение по фундаменту без ростверка.

Но никак не «проффессиональной» строительной бригадой из соседнего региона.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
