Обвязка котла отопления своими руками: схемы для напольных и настенных котлов

Схема обвязки газового котла: Обзор и инструкция +Видео

При обустройстве частного дома, особое внимание необходимо уделить монтажу системы отопления. Всё чаще сегодня устанавливают газовые котлы

От того, насколько качественное выбрано оборудование и насколько грамотно проведены работы по его установке, зависит комфортное проживание семьи.

Профессиональный монтаж подразумевает также правильную обвязку газового котла, защищающую систему отопления от неравномерных нагрузок, и обеспечивающую рациональный прогрев всех помещений в доме. Кроме того, правильная обвязка газового котла гарантирует долгий срок службы всего оборудования.

Что такое обвязка котла

Говоря об обвязке газового котла, подразумевают всю систему отопления (механизмы и сами трубы), кроме радиаторов.

Отопительное газовое оборудование при неправильной установке несет в себе опасность возгорания или взрыва. Если вы недостаточно уверены в своих способностях, доверьте обвязку газового котла специалисту.

Выделим основные функции обвязки:

  • — поддерживает постоянное давления теплоносителя в отопительной системе;
  • — Удаляет воздух, препятствующий циркуляции воды;
  • — Очищает теплоноситель от вредных примесей, ухудшающих работу оборудования;
  • — путем подключения в систему бойлера, происходит накопление горячей воды.

Элементы обвязки газового котла:

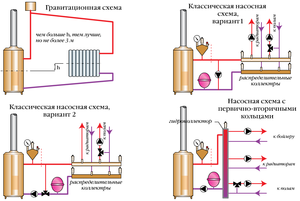

Схемы обвязки газового котла отопления

Выбор способа обвязки зависит от многих факторов: открытый или закрытый режим циркуляции, однотрубная или двухтрубная разводка сети, наличие дополнительных контуров, будут ли устанавливаться теплые полы и другое.

Выбирайте только качественное оборудование для обвязки котла. Оно обойдется вам в разы дешевле, чем постоянный ремонт системы отопления.

Обвязка газового котла с естественной циркуляцией

Считается достаточно простой, ее можно смонтировать своими руками. В этой системе теплоноситель перемещается под уклоном подачи исключительно по законам физики. Нагретая вода расширяется, становясь меньше по плотности и весу, поднимается вверх по системе. Ее место занимает холодная вода, которая тоже начинает нагреваться, таким образом происходит непрерывный процесс движения.

Обвязка котла будет стоить недорого, так как никакие дополнительные приборы докупать не нужно. Также эта система проста в эксплуатации, поломки можно устранить самостоятельно. Еще одно приятное преимущество – работа системы не зависит от электроснабжения, поэтому ей не страшны сбои в электричестве или внезапные отключения.

Гравитационную схему обвязки можно использовать только для напольных котлов. В настенных котлах принцип естественной циркуляции невозможно реализовать из-за маленького диаметра подключения и небольшого теплообменника.

В качестве приборов отопления для данной системы больше подходят чугунные радиаторы. В алюминиевых радиаторах проходное сечение меньше, что затрудняет циркуляцию жидкости.

Самый главный минус этой схемы – ее можно использовать только для дома небольшой площади до 100 кв. м. Также она подходит только для одноконтурных котлов. Многих смущают трубы над полом или потолком, спрятать их довольно таки сложно, а интерьер они уж точно не украшают.

Обвязка газового котла с принудительной циркуляцией

Такая схема обвязки также называется системой закрытого типа. Она считается более эффективной, хотя и стоит дороже. В данной системе теплоноситель движется принудительно при помощи циркуляционного насоса. Трубы имеют меньший диаметр, чем в первой системе, поэтому их легче скрыть в интерьере. Данную обвязку можно использовать как для настенных, так и для напольных котлов.

Обвязка котла при закрытом типе включает ряд обязательных элементов:

  • -расширительный бачок, предназначенный для компенсации давления в системе;
  • -циркуляционный насос для перекачивания теплоносителя;
  • — группа безопасности котла, состоящая из корпуса, термоманометра, предохранительного клапана, воздухоотводчика.

Все установленные приборы требуют регулярного обслуживания, чтотакже делает даннуюсистему дороже.

Так как принудительное отопление является энергозависимым, нужно смонтировать его таким образом, чтобы при отключении электричества система переключалась в режим гравитационной циркуляции.

Принцип работы двухконтурного газового котла

Теперь мы приступим к разбору принципа работа газового двухконтурного котла. Назначение отдельных узлов и модулей мы выяснили, теперь эти знания помогут нам понять, как работает все это оборудование. Рассматривать принцип работы будем в двух режимах:

  • В режиме обогрева;
  • В режиме генерации горячей воды.

В режиме обогрева котел обеспечивает ваш дом теплом.

Сразу отметим тот факт, что работа в двух режимах сразу невозможна – для этого в двухконтурных котлах предусмотрен трехходовой клапан, направляющий часть теплоносителя в контур ГВС. Давайте рассмотрим принцип работы при обогреве, а потом узнаем, как работает техника в режиме горячего водоснабжения.

В режиме обогрева двухконтурный котел работает так же, как и самый обычный проточный нагреватель. При первом включении горелка работает довольно долго, поднимая температуру в контуре отопления до заданной отметки. Как только будет достигнут необходимый температурный режим, подача газа отключится. Если в доме установлен датчик температуры воздуха, то автоматика будет учитывать его показания.

На работу газовой горелки в двухконтурных котлах может влиять и погодозависимая автоматика, контролирующая температуру уличного воздуха.

Тепло от работающей горелки нагревает теплоноситель, который гоняется по отопительной системе в принудительном режиме. Трехходовой клапан находится в таком положении, чтобы обеспечить нормальное прохождение воды через основной теплообменник. Продукты сгорания удаляются двумя способами – самостоятельно или с помощью специального вентилятора, располагающегося в верхней части двухконтурного котла. Система ГВС при этом находится в отключенном состоянии.

Работа в режиме подачи горячей воды

Что касается контура горячего водоснабжения, то он запускается в тот момент, когда мы поворачиваем ручку водопроводного крана. Появившийся ток воды приводит к срабатыванию трехходового клапана, который отключает отопительную систему. Одновременно с этим происходит розжиг газовой горелки (если на тот момент она была отключена). Спустя несколько секунд из крана начинает течь горячая вода.

При переходе в режим подачи горячей воды, контур отопления полностью отключается.

Давайте разберем принцип работы контура ГВС. Как мы уже говорили, его включение приводит к отключению работы отопления – здесь может работать только что-то одно, или ГВС или отопительная система. Управляет всем этим трехходовой клапан

Он направляет часть горячего теплоносителя во вторичный теплообменник – обратите внимание, что никакого пламени на вторичке нет. Под действием теплоносителя теплообменник начинает греть протекающую через него воду

Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя

Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?

Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя. Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?

  • Более простая конструкция;
  • Высока вероятность образования накипи;
  • Более высокий КПД у ГВС.

Как мы видим, недостатки плотно переплетаются с достоинствами, но раздельные теплообменники ценятся больше. Конструкция несколько усложняется, зато здесь отсутствует накипь

Обратите внимание, что в момент работы ГВС протекание теплоносителя по отопительному контуру останавливается. То есть, его длительная работа способна нарушить тепловой баланс в помещениях

Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя)

В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов

Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя). В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов.

Схема подключения твердотопливного котла

Схема подключения твердотопливного котла очень проста в понимании и гораздо проще, чем в газовом варианте.

Для подключения системы нам понадобятся элементы:

  • твердотопливный котёл;
  • буферная ёмкость;
  • бойлер косвенного нагрева;
  • трубы и клапаны.

Твердотопливный котёл является инициатором всей в схеме отопления системы, но не он один выполняет главную функцию — распределение тепла. Отвечает за нагрев, за грамотное распределение отвечают остальные элементы системы коммуникаций. Подберите котёл той мощности, чтобы вы могли полностью обогреть помещение.

Буферная ёмкость используется для грамотного распределения воды одинаковой температуры по трубам. В системе вода подаётся различными режимами, тем самым поступая в буферную ёмкость. В ней температура воды всегда одинаковая, а в трубах — разная. Вы полностью сможете избежать перебоев в температуре воды.

В закрытых системах отопления буферная емкость выполняет роль защиты. Подвод от котла выполняется самотечным типом. Когда останавливается насос, а котел при этом горит, то избыток тепла поступает в буферную емкость.

Бойлер косвенного нагрева подключается через распределительный коллектор. Подключения напрямую не предусмотрено. Не является обязательным элементом, но его наличие приносит свои плоды.

Трубы и клапаны — связующее звено в этой цепочке

Важно понять, как правильно работают клапаны и как они регулируют и распределяют потоки воды в системе. Материал труб можно выбирать любой

Единственное, первые несколько метров на выходе из котла должны быть металлическими — в целях безопасности

Температура подачи воды в начале довольно высокая, а это может навредить как оборудованию, так и всей системе

Единственное, первые несколько метров на выходе из котла должны быть металлическими — в целях безопасности. Температура подачи воды в начале довольно высокая, а это может навредить как оборудованию, так и всей системе.

Обвязка котла с естественным способом циркуляции


простейшие устройства

Схема обвязки напольных котлов с естественной циркуляцией теплоносителя считается самой простой для воплощения своими руками и поэтому доступна каждому желающему. Такая отопительная система состоит всего из нескольких элементов – котла, расширительного бака и батарей. При этом к достоинствам такого отопления можно отнести следующие параметры:

  • простота проведения монтажных работ;
  • котёл работает независимо от внешних энергетических источников;
  • сравнительно невысокая цена устройства;
  • простота схемы обвязки и обслуживания отопительной системы;
  • сравнительно небольшие размеры;
  • надёжность агрегата – почти все элементы котла с естественной циркуляцией теплоносителя практически не ломаются;
  • распространённые поломки котла можно ремонтировать самостоятельно.

Естественно, есть у такого устройства и множество недостатков. При обвязке котла отопления своими руками возникает вопрос выбора диметра труб, теплоносителя

Для подбора подходящего сечения труб разводки важно учесть много нюансов. Очень часто для эффективной работы отопления используют трубы с большим диаметром. Также к недостаткам отопления работающего самотёком можно зачислить отсутствие возможности управления системы

Поэтому в процессе обвязки котла целесообразно включить в схему дополнительный насос

Также к недостаткам отопления работающего самотёком можно зачислить отсутствие возможности управления системы. Поэтому в процессе обвязки котла целесообразно включить в схему дополнительный насос.

Опциональные элементы

Какие еще элементы может включать обвязка напольного или настенного котла?

Теплоаккумулятор

Так называется металлический или полимерный бак с теплоизолированными стенками. Как и следует из названия, он служит для накопления тепловой энергии.

Это полезно в двух случаях:

  1. При использовании твердотопливного котла. Накопление тепла позволяет увеличить промежуток времени между растопками и эксплуатировать котел на номинальной мощности (и, соответственно, с максимальным КПД);
  2. При обогреве дома электрокотлом и наличии двухтарифного счетчика. Ночью, когда цена киловатт-часа электроэнергии минимальна, котел греет воду в баке теплоаккумулятора, а днем накопленное тепло расходуется для обогрева жилья.

Теплоаккумулятор в домашней котельной.

Использование теплоаккумулятора подразумевает наличие двух контуров, по крайней мере, один из которых работает с принудительной циркуляцией. Первое кольцо соединяет теплообменник котла и бак, второе — теплоаккумулятор и отопительные приборы.

Схема подключения теплоаккумулятора к котлу и отопительному контуру с рециркуляцией.

Гидрострелка

Гидрострелка с патрубками для подключения нескольких контуров.

В сущности, это просто толстая труба с несколькими входными и выходными патрубками. Функция гидрострелки — синхронизация работы нескольких контуров с разной температурой теплоносителя (например, радиаторов и теплого пола).

Температура воды в трубах теплого пола — не больше 40 градусов.

Каждый из контуров комплектуется собственным насосом и (в случае низкотемпературного контура) трехпроходным клапаном, обеспечивающим рециркуляцию теплоносителя.

В ряде случаев функцию гидрострелки выполняет теплоаккумулятор.

Как это возможно?

Внутри бака медленно циркулирующая вода разделяется по температуре: наиболее горячий (и наименее плотный) теплоноситель собирается в верхней части бака, наиболее холодный — в нижней.

Отбирая воду из патрубков, расположенных на разной высоте, можно получить любую температуру в диапазоне от температуры подачи котла до комнатной.

На фото — подключение теплоаккумулятора к разнотемпературным системам ГВС и теплого пола.

Коллектор

Отопительный коллектор.

Одна из проблем последовательного подключения отопительных приборов — разброс между ними по температуре. Радиаторы на подаче всегда горячее батарей на обратке, что приводит к неравномерному прогреву комнат в доме.

Коллектор позволяет подключить несколько конвекторов, радиаторов или контуров теплого пола параллельно. Каждый отвод коллектора комплектуется собственным краном или дросселем, допускающими независимое отключение и регулировку приборов.

Коллекторная разводка отопления.

Бойлер косвенного нагрева

Обычно для нагрева ГВС практикуется использование двухконтурного котла с проточным теплообменником.

Однако у этого решения есть пара неприятных недостатков:

  • Одновременная работа отопления и проточного водонагревателя требует большого запаса по мощности. Если у вас стоит электрокотел, а на дом выделена мощность в 10 КВт — вам волей-неволей придется выбирать между теплыми комнатами и горячим душем;
  • Большая часть проточных нагревателей не допускает точной регулировки температуры воды на выходе. Попытка принять душ или помыть посуду превращается в непрерывное сражение с кранами.

Бойлер косвенного нагрева — типичный накопительный водонагреватель, лишенных обеих проблем. Он подключается к отопительному контуру и отбирает часть тепла у теплоносителя.

Бойлер косвенного нагрева.

Летом циркуляция идет по малому кругу — между котлом и бойлером.

Подключение бойлера к котлу.

https://youtube.com/watch?v=owCRvUbz1CI

Обвязка газового котла в системе отопления

После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.

Фото 1: Схема подключения настенного двухконтурного газового котла

Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников. Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).

Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.

В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ. Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет. Все остальные линии могут располагаться в произвольном порядке, в зависимости от модели газового котла. Поэтому перед началом обвязки требуются уточнить назначение каждой из них в инструкции по эксплуатации.

Фото 2: Схема обвязки настенного двухконтурного газового котла

Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно. Подключение системы отопления к котлу происходит через гайки «Американки». На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости. Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.

В обратной линии отопления и в линии подачи ГВС необходимо установить фильтры грубой очистки. Для удобства их промывки и очистки они также отсекаются запорной арматурой. Зачастую, для того чтобы увеличить срок службы вторичного теплообменника двухконтурного котла, на подаче ГВС дополнительно устанавливают магнитный фильтр тонкой очистки.

1 Расчет мощности

Первым этапом является выбор отопительного котла, с мощностью которого нужно предварительно определиться. На правильный расчет требуемой производительности отопительного оборудования влияет большое количество различных факторов:

  • количество и размер окон и дверных проемов;
  • площадь дома;
  • теплопроводность материалов, которые применялись во время возведения стен;
  • расположение дома, то есть на какую сторону света направлен фасад;
  • средняя температура в вашем регионе;
  • наличие теплоизоляции стен.

Для средних регионов за начальную точку можно взять 1 кВт на 10 м² отапливаемого здания. К расчетному показателю нужно непременно добавить запас мощности не меньше 15%. Затем нужно определить способ загрузки котла: ручной или автоматический.

Отличия открытой и закрытой системы отопления

Имеются следующие отличительные особенности систем открытого и закрытого отопления:

По месту размещения расширительного бака.
В открытой системе отопления бак располагают в наивысшем месте системы, а в закрытой системе расширительный бак можно устанавливать в любом месте, даже рядом с котлом.
Закрытая система отопления изолирована от атмосферных потоков, что препятствует попаданию воздуха. Это увеличивает срок службы.
За счёт создания дополнительного давления в верхних узлах системы снижается возможность образования воздушных пробок
в радиаторах, расположенных сверху.
В открытой системе отопления используются трубы с большим диаметром,
что создаёт неудобства, также монтаж труб осуществляется под наклоном для обеспечения циркуляции. Не всегда имеется возможность скрыть толстостенные трубы

Для обеспечения всех правил гидравлики
необходимо учитывать уклоны распределения потоков, высоту подъёма, повороты, заужения, подключение к радиаторам.
В закрытой системе отопления используются трубы меньшего диаметра, что удешевляет конструкцию.

Также в закрытой системе отопления важно правильно установить насос,
что позволит избежать шума.

Преимущества открытой системы отопления

  • простое обслуживание системы;
  • отсутствие насоса обеспечивает бесшумную работу;
  • равномерный прогрев отапливаемого помещения;
  • быстрый пуск и остановка системы;
  • независимость от электроснабжения, если в доме не будет электричества, то система будет работоспособна;
  • высокая надёжность;
  • не требуется особых навыков для установки системы, в первую очередь устанавливается котёл, мощность котла будет зависеть от отапливаемой площади.

Недостатки открытой системы отопления

  • возможность уменьшения срока эксплуатации системы при попадании воздуха, так как уменьшается теплопередача, в результате чего появляется коррозия, нарушается циркуляция воды, образуются воздушные пробки;
  • воздух, содержащийся в открытой системе отопления, может вызывать кавитацию, при которой разрушаются элементы системы, находящиеся в кавитационной зоне, такие, как арматура, поверхности труб;
  • возможность замерзания теплоносителя в расширительном баке;
  • медленный нагрев системы после включения;
  • необходим постоянный контроль уровня теплоносителя в расширительном баке для исключения испарения;
  • невозможность использования антифриза в качестве теплоносителя;
  • достаточна громоздка;
  • низкий коэффициент полезного действия.

Преимущества закрытой системы отопления

  • простой монтаж;
  • нет необходимости постоянно контролировать уровень теплоносителя;
  • возможность применения антифриза, не боясь размораживания системы отопления;
  • путём увеличения или уменьшения количества теплоносителя, подаваемого в систему, можно регулировать температуру в помещении;
  • из-за отсутствия испарения воды снижается необходимость её подпитывать из внешних источников;
  • самостоятельное регулирование давления;
  • система экономичная и технологичная, имеет более длительный срок эксплуатации;
  • возможность подключения к закрытой системе отопления дополнительных источников отопления.

Недостатки закрытой системы отопления

  • самый главный недостаток — зависимость системы от наличия постоянного электроснабжения;
  • при работе насоса требуется электричество;
  • для аварийного электроснабжения рекомендуется приобрести небольшой генератор;
  • при нарушении герметичности стыков возможно попадание воздуха в систему;
  • размеры расширительных мембранных баков в закрытых помещениях большой площади;
  • бак заполняется жидкостью на 60−30%, наименьший процент заполнения приходится на большие баки, на больших объектах применяются баки с расчётным объёмом в несколько тысяч литров.
  • возникает проблема с размещением таких баков, используются специальные установки, чтобы поддерживать определённое давление.

Открытую систему отопления, благодаря простоте эксплуатации, большой надёжности, используют для оптимального отапливания небольших помещений. Это могут быть небольшие одноэтажные дачные дома, а также загородные дома.

Закрытая система отопления является более современной и более сложной. Её применяют в многоэтажных домах и коттеджах.

Правила обвязки газового агрегата

Прежде чем начинать приобретать оборудование нужно получить Технические условия и разрешения на подключение к газопроводу. Газовая служба определяет, возможна ли в принципе установка газового котла, а также параметры газа в точке врезки. Далее владельцы выполняют проект теплоснабжения с привлечением специализированной организации, в котором будет в обязательном порядке указана схема обвязки. Данный проект согласовывается с газовой службой. Обычно на это уходит от 2-х недель до 3-х месяцев, только после этого можно покупать газовое оборудование.

Основные правила:

  1. Перед тем, как начинать выполнять обвязку газового котла для отопления, его устанавливают в помещении, которое должно иметь минимальные параметры: площадь не менее 4м, высота – 2,5 м, а ширина дверного проема не менее – 0,8 м.
  2. В помещение должна быть естественная вентиляция и окна, размеры которых зависят от площади: 0,3 м2 окна на 10 м2.
  3. Все газопроводы должны быть стального изготовления.
  4. Дымоходная труба должна иметь диаметр, в зависимости от мощности котла: 30 кВт – 13 см, 40 кВт – 17 см, но при этом она не должна быть меньшей, чем выходной дымовой патрубок из котла.
  5. Наружная часть дымохода, должна быть выше крыши не менее чем на 50 см.
  6. В помещении котельной устанавливают датчик по загазованности и клапан-отсекатель газа.
  7. Оборудование котла должно быть надежно заземлено.
  8. Система подачи электроэнергии оборудуется токовой защитой и теплоизоляцией.
  9. Обвязка элементов рабочей схемы выполняется с применением трубопроводов, которые могут быть из оцинкованной стали, чугуна, меди и пластика.
  10. Участки труб на выходе из котла выполняются только металлическими, протяженностью не менее 1.0 м.

В последнее время наибольшую популярность получили металлопластиковые на пресс-фитингах и полипропиленовые трубы с алюминиевым армированием. Преимущество их бесспорно, и в части надежной быстрой сборки, и в части стоимостного показателя, кроме того такой трубопровод может выдержать давление до 25 бар и температуру среды до 95 С. Тем не менее варианты имеют и недостатки, которые надо учитывать, приступая к монтажу. Пресс-фитинги очень чувствительны к качеству сборки, при малейшем перекосе может произойти утечка воды, а полипропилен имеет высокий коэффициент удлинения при температуре свыше 50С.

Особенности обвязки газовых котлов полипропиленом:

  1. Контуры отопления и ГВС выполняют: трубами PN 25 (2.5 атм, 95 С) и PN 20 (2.0 атм, 80 С).
  2. Соединение труб и фитингов выполняют путем холодной или горячей сварки, для соединения с металлическими участками используют резьбовые соединения.
  3. Во избежание разрушения полипропиленовых труб устанавливают компенсационные петли.
  4. Многослойные трубы имеют внутреннее армирование для компенсации. Фольга уменьшает удлинение в 2 раза, а стекловолокно в 5 раз.
  5. Перед сваркой удаляют фольгу с армированных трубопроводов.

Как происходит обвязка газового котла

Установка дымохода и котла

Собственно, установка твердотопливного котла в доме не является каким-то сверхсложным процессом. Достаточно всего лишь разместить оборудование на подготовленной основе и выставить его горизонтально по уровню с помощью регулируемых ножек, либо специальных подкладок. Патрубок для дымохода совместить с отверстием в стенке можно с помощью поворота колен.

Быстрее и легче всего будет собрать приставной внешний дымоход. Он состоит из вертикальной закрепленной трубы, которая соединяется с патрубком котла посредством тройника. Если дом деревянный, то монтаж дымовой трубы в местах прохождения сквозь стену или перекрытия должен выполняться с соблюдением техники пожарной безопасности.

Методика установки дымохода такова:

  1. В перегородке вырезают квадратное отверстие, по размеру превосходящее сечение трубы дымохода на 38 см с каждой стороны. Так, при сечении канала трубы в 100 мм и толщине утепляющего слоя в 5 см размер отверстия будет равен 100+380×2=860 мм.
  2. Монтируют в проем оцинкованный короб – это будет проходной узел.
  3. Сквозь короб пропускают сэндвич трубу, а пустоты заполняют базальтовой ватой.
  4. Фиксируют внешнюю крышку узла.

В домах, сложенных из кирпича и пеноблока, дымовую трубу монтируют в стальную гильзу с уплотнителем.

Во время монтажа системы отопления с твердотопливным котлом необходимо соблюдать ряд требований к дымоходным каналам:

  • минимальная высота дымохода (от колосниковой решетки до козырька) – 5 метров, причем в ней может быть не более трех поворотов;
  • стыковку отдельных секций трубы производят так, чтобы осадки стекали снаружи трубы, а скопившийся конденсат – внутри;
  • горизонтальный отрезок дымохода следует устанавливать со слабым уклоном в сторону котла;
  • внизу дымохода должен быть предусмотрен сборник для конденсата и ревизионный люк;
  • кровельный карниз можно обойти, если установить на дымоходе два колена с уклоном по 30º;
  • крепление трубы кронштейнами нужно производить так, чтобы они не приходились на стыки секций;
  • сверху на дымовую трубу монтируют флюгер или конусовидный колпак.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
