Не включается газовый котел: основные причины, устранение проблем

Неисправности газовых котлов

Все неисправности тепловых агрегатов условно можно разделить на четыре основные группы:

• оборудование не запускается;
• затухает горелка;
• не набирает нужную температуру;
• не выключается.

Оборудование не запускается

Неисправность газового котла может быть связана с:

• проблемами системы розжига;
• отсутствием напряжения в сети;
• перекрытием подачи газа;
• недостаточным или наоборот чрезмерным давлением горючего;
• засором горелки.

Любое газовое оборудование, в том числе и котел, относится к сложным механизмам. Оно обладает потенциальной опасностью в случае неправильного использования. Поэтому делать ремонт самостоятельно не рекомендуется
, кроме самых простых случаев.

Для замены элементов розжига или прочистки форсунок нужно обязательно вызывать специалиста, который имеет особенные допуски от соответствующих органов. Дело в том, что повреждение горелки может привести к отрыву пламени от нее, что в большинстве котлов является знаком для автоматического отключения.

Затухание горелки

Существует несколько причин, которые приводят к затуханию этого элемента:

• чрезмерная или недостаточная тяга;
• не работает соответствующий датчик;
• недостаточный контакт термопары;
• нестабильная работа энергосистемы;
• разгерметизация газовой системы.

Проблемы с тягой газового котла возникают с установками, обладающими открытой камерой сгорания и системой естественного выброса. Все они имеют встроенные датчики, которые могут срабатывать при плохом вытягивании продуктов распада. В результате автоматика перекрывает горелку. В случае избыточной тяги, отработанные газы быстрее вытягиваются, что может привести к срыву огня. В результате система перекрывает подачу горючего. Иногда пламя может погаснуть из-за сильных порывов ветра.

Проверить недостаток тяги с открытой камерой просто – нужно поднести горящую спичку к отверстиям атмосферной горелки. Если все хорошо – пламя будет направлено внутрь. В случае появления избыточной тяги, газ начинает быстро сгорать, возникает непривычный шум, а пламя еле заметно. Если поднести горящую спичку – огонь моментально погаснет.

В большинстве случаев проблемы с тягой появляются в результате несоблюдения предписаний к установке и использованию дымоходов. Иногда причиной выступает конденсат внутри трубы. В случае минусовой погоды на улице, капли могут замерзать, что со временем приводит к уменьшению просвета.

Практически все проблемы, связанные с тягой, решаются самостоятельно. Для начала необходимо определить причину неправильной работы. Так, например, можно удлинить или наоборот обрезать дымоход, убрать наледь или другие засорения.

Определить неисправность датчика можно с помощью замыкания его клемм и попыткой разжигания оборудования. Если все заработало – сломался датчик, а потому его желательно побыстрее заменить.

Для предотвращения проблем со скачками напряжения, установка подсоединяется к сети с помощью стабилизатора. Кроме того, на всякий случай можно создать питание от бензогенератора или аккумулятора.

Не набирает температуру

Иногда встречаются ситуации, когда котел работает, но при этом вода не нагревается до нужной температуры. Причин существует несколько:

1. Плохая подача кислорода. Так, например, в специальных комнатах для обогревателей в дверях делаются специальные отверстия, позволяющие попадать воздуху внутрь.
2. Проблемы с дымоходом.
3. Поломка насоса или выход из строя отдельных элементов автоматики.
4. Упадок давления в системе.
5. Воздушные пробки.
6. В случае двухконтурного котла чрезмерное количество энергии может забирать водоснабжение.

Желательно для исправления проблем этой группы вызвать специалиста, который проведет диагностику и все исправит.

Автоматически не выключается оборудование

В основном автоматические агрегаты выключаются, когда температура внутри достигает нужной отметки. Она определяется при помощи соответствующего датчика. Отключение осуществляется посредством процессора, установленного в электронной плате. Обычно, когда котел не хочет отключаться – вышел из строя термостат или микросхема.

Подключение газового котла у себя дома – отличная мера предосторожности, позволяющая пользоваться горячей водой и не быть зависимым от сезона отопления. Как и любое другое технологичное оборудование, это также может выходить из строя

Существует несколько основных проблем, решение которых дальше позволит пользоваться установкой.

Не зажигается или не включается газовый котел?

Практически каждый современный дом отапливается газом, который предусматривает использование газового котла. Это тот вид оборудования, который должен работать без сбоев и быть исправным. Но любая техника имеет тенденцию ломаться и выходить из строя, что, как правило, случается в самые сильные холода. Почему не включается газовый котел, кулибины пытаются самостоятельно найти, что категорически не рекомендовано.

Ремонтом газового оборудования должны заниматься квалифицированные специалисты, обученные работе с газоопасным оборудованием. Только они могут найти причину, почему не зажигается газовый котел, и обеспечить стопроцентную безопасность жильцов дома.

Каковы причины затухания газового котла?

Не включается газовый котел всвязи с влиянием на него внешних факторов и поломки самого оборудования.

Внешние факторы:

• плохая тяга дымохода
• низкие показатели давления в магистрали
• неисправности пропускной способности газового счетчика
• отсутствие электроэнергии
• игнорирование технического обслуживания газового котла, ведущее к засорению фильтра
• сквозняки в жилом помещении
• малое количество приточного воздуха
• поломка в системе отопления

Неполадки газового оборудования

Современное оборудование обустроено таким образом, что при малейшем выходе его из строя срабатывают автоматы, эксплуатация котла приостанавливается и не включается газовый котел.  Автоматика может выйти из строя в следующих случаях:

1. В результате низкого давления в магистрали.
2. Плохая тяга в дымоходе.
3. Внешнее воздействие на горелку

Чем сложнее конструкция газового котла и больше в нем функций, тем выше процент выхода из строя деталей, в результате которого автоматика блокирует его эксплуатацию и не зажигается газовый котел.

Самыми популярными неисправностями, почему не включается газовый котел, являются:

• Увеличенная длительность зажигания горелки, причиной которой является засорение фотоэлемента датчика. Для устранения неисправности, когда не зажигается газовый котел, необходимо провести чистку датчика и повтори розжиг.
• Некорректная работа датчика тяги, результатом которого является блокировка поступления газа в горелку и форсунки. Ремонт подразумевает проведение чистки датчика. Практика показывает, что в большинстве случаев эта деталь должна быть заменена на новую.
• Поломка термопары, следствием чего является отказ работы горелки при опушённом регулируемом колесике при розжиге. В данном случае деталь также подлежит полной замене.
• Неисправность датчика давления теплоносителя. При чрезвычайных ситуациях, когда не зажигается газовый котел, возможно подсоединение контактов напрямую. Ремонт подразумевает замену детали.
• Поломка дисплея. Свидетельствует о том, что произошла поломка предохранителя контролера, не включается газовый котел, и он требует замены. Иногда подобная неисправность случается в результате неправильно выставленной фазе. Для устранения указанной неисправности следует вытянуть вилку, и вставить ее обратной стороной, предварительно перевернув.

Как видно, неисправностей довольно много. И найти причину тому, почему не зажигается газовый котел может только специалист.

Ремонт импортных навесных газовых котлов

Не работает газовая колонка Оазис?

Меры профилактики

Если котел гудит при запуске или включении горячей воды, нужно, в первую очередь, удостовериться в достаточном уровне жидкости в системе и в случае необходимости долить ее. Если звуки доносятся от радиаторов и трубопроводов, значит, в них образовались воздушные пробки, которые следует вывести. Кода стучит или свистит насос, вероятнее всего, дело в заводском браке: придется установить новый рабочий узел.

Эффективной профилактической мерой является своевременное удаление накипи с теплообменника

Также важно следить за подачей газа, чтобы не создавалось слишком высокое давление

Основные причины проблем с газовым котлом

Приступать к ремонту оборудования можно только после того, как будет точно определена причина неисправности. Затем можно определить, возможно устранить ее самостоятельно или придется вызывать мастера.

Внешние причины неполадки котла

Причины затухания горелки котла могут быть вызваны внешними факторами:

• ухудшение естественной тяги дымохода или ее опрокидывание;
• понижение давления газа в магистрали;
• неисправности счетчика газа;
• засорение газового фильтра;
• отключение электроэнергии;
• недостаток приточного воздуха;
• сквозняк в доме, создающий кратковременный переизбыток приточного воздуха;
• неполадки системы отопления.

Очень редко резкие порывы ветра могут опрокинуть тягу в вертикальных наружных дымоходах или вытяжных шахтах, устроенных в толще стены, из-за чего газовый котел может тухнуть.

Неполадки внутри котла

Современные газовые котлы оборудованы минимальным комплектом автоматики безопасности, перекрывающим подачу газа по таким признакам:

1. Падение давления газа в магистрали.
2. Недостаточная тяга, создаваемая дымоходом.
3. Затухание горелки от внешнего воздействия.

Расширенный комплект автоматики позволяет контролировать температуру теплоносителя, регулировать интенсивность горения и так далее. Чем сложнее устройство, тем больше в нем элементов, подверженных неисправностям. Из-за них блокируется подача топлива и следует искать причину, по которой не зажигается газовый котел.

Приведем перечень возможных неисправностей:

• Горелка поджигается, но через несколько секунд гаснет. Причиной может быть загрязнение сажей фотоэлемента датчика контроля пламени. Надо очистить элемент и повторить попытку розжига.
• Выход из строя датчика тяги блокирует поступление газа в горелку. Можно попытаться очистить датчик, если это не поможет, то заменить его.
• Вышедшая из строя термопара, управляющая клапаном безопасности, не даст горелке работать при отпущенном регулировочном колесе при розжиге. Неисправный элемент надо заменить.
• Подача газа также блокируется при неисправном датчике давления теплоносителя. Как временное решение, его контакты можно включить напрямую, но впоследствии поставить новый элемент.
• «Мертвый» дисплей может свидетельствовать о том, что сгорел предохранитель контроллера, поможет его замена. Такой же эффект бывает при неверной фазировке электрической сети, это лечится просто: нужно вилку вытащить из розетки и вставить обратно, перевернув ее.

Определить, по какой причине котел тухнет и где следует искать неисправность, поможет паспорт на изделие или инструкция по эксплуатации. В них расшифрованы коды ошибок, появляющиеся на дисплее отопительной установки при каждом случае некорректной работы.

Запальник горит основная горелка не загорается «котёл АОГВК»

Если вы закупаете товара оптом, можете экономить импортируя их напрямую — сайт помогает находить поставщиков для примера вы можете найти поставщиков на санки для катания с горы Потому что проблема с подачей газа или полетел насос, другого варианта я почему-то не вижу.

… алюминиевую гофру на дымоходе газового котла нужно немного поиграться…

Если вы закупаете товара оптом, можете экономить импортируя их напрямую — сайт помогает находить поставщиков для примера вы можете найти поставщиков на санки для катания с горы

Запальник загорается, а горелка нет

Если вы закупаете товара оптом, можете экономить импортируя их напрямую — сайт помогает находить поставщиков для примера вы можете найти поставщиков на санки для катания с горы

Запальник котла горит. Открываю кран основной горелки. Газ шипит, а не загорается

Если вы закупаете товара оптом, можете экономить импортируя их напрямую — сайт помогает находить поставщиков для примера вы можете найти поставщиков на санки для катания с горы

котел КЧМ-2 с РГУ-1М запальник загорается а основная горелка нет почему

Если вы закупаете товара оптом, можете экономить импортируя их напрямую — сайт помогает находить поставщиков для примера вы можете найти поставщиков на санки для катания с горы

Запальник загорелся, а основная горелка нет, значит есть проблемы непосредственно с газом или клапаном, необходимо смотреть.

Если вы закупаете товара оптом, можете экономить импортируя их напрямую — сайт помогает находить поставщиков для примера вы можете найти поставщиков на санки для катания с горы

аогв 12 «dani» горит фитиль загорается горелка но не в полную мощь хотя давление газа нармальное ,максимальная температура 45 гр на термостате, горит слабо и не отключается

Если вы закупаете товара оптом, можете экономить импортируя их напрямую — сайт помогает находить поставщиков для примера вы можете найти поставщиков на санки для катания с горы

Основная горелка не зажигается из-за того, что есть проблемы с газом, вам нужно проверить все ли в порядке, посмотреть на датчики, что на них есть, все ли работает как положено.

Если вы закупаете товара оптом, можете экономить импортируя их напрямую — сайт помогает находить поставщиков для примера вы можете найти поставщиков на санки для катания с горы

Запальник загорается а горелка нет

Если вы закупаете товара оптом, можете экономить импортируя их напрямую — сайт помогает находить поставщиков для примера вы можете найти поставщиков на санки для катания с горы

Запальник загорается а горелка нет

Если вы закупаете товара оптом, можете экономить импортируя их напрямую — сайт помогает находить поставщиков для примера вы можете найти поставщиков на санки для катания с горы

Запальник горит а основная горелка слабо

Если вы закупаете товара оптом, можете экономить импортируя их напрямую — сайт помогает находить поставщиков для примера вы можете найти поставщиков на санки для катания с горы

Двухконтурный котел бакси 24F загорается и через несколько секунд отключается написанно Е01 как спустить давление в системи двух контурного котла

Если вы закупаете товара оптом, можете экономить импортируя их напрямую — сайт помогает находить поставщиков для примера вы можете найти поставщиков на санки для катания с горы

Котел КЧМ-2 с РГУ-1М запальник загорается а основная горелка нет почему

Хлопки и щелчки при розжиге

При запуске котла «Аристон» или другой марки слышны стуки и хлопки? Проблема требует немедленного решения.

Трехходовой клапан

Деталь служит для переключения работы агрегата с нагрева горячего водоснабжения (ГВС) на отопление, и наоборот. Неисправный клапан будет щелкать каждый раз при розжиге. В таком случае ему требуется замена.

Блок розжига

Громкий хлопок возникает при длительном зажигании искры. Тогда скапливается много газа, который вспыхивает при розжиге. Обязательно проводится диагностика блока: горелки, запальника, электрода, контактов и соединений.

Засор фитиля

При розжиге изделие бахает, что указывает на засор фитиля или дымохода. Проблема характерна для полуавтоматических моделей. Осмотрите фитиль: если обнаружен засор, прочистите его.

Чтобы убедиться в том, что дымоходная шахта забилась, проверьте наличие тяги:

• Поднесите зажженную спичку к контрольному окну или вентиляции.
• Если пламя отклоняется в сторону — тяга нормальная, если горит ровно — нужна чистка.

Со своей стороны вы можете прочистить шахту. Но для полного удаления загрязнений лучше обратиться в коммунальные службы.

В моделях с автоматическим розжигом мог засориться электрод. Зачистите деталь и установите на 3-4 мм от горелки.

Забились форсунки

При нагревании слышится шум, зажигание не происходит, либо пламя вырывается рывками. Перекройте подачу газа и прочистите отверстия тонкой проволокой.

Неправильная установка

При неверном расчете и навешивании корпуса прибора, появляются звуки металлических ударов. При нагреве облицовки металл расширяется, а при остывании возвращается в прежнее положение, что и приводит к посторонним звукам.

То же самое происходит с трубами, которые замурованы в стены. При включении отопления и запуска горячей воды, трубы немного расширяются, что приводит к стукам. Устанавливая трубы в стены, требуется оставлять зазор на тепловое расширение.

Забиты пластины теплообменника

Тогда котел взрывается при нагреве. А забиваться пластины могут пылью, сажей и копотью. Снимите корпус и прочистите детали металлической щеткой, специальным пылесосом.

Засориться пылью могла сетка, которая расположена снизу корпуса. В технике с открытой камерой сгорания это приводит к снижению тяги. Не забывайте проводить чистку.

Некорректная работа циркуляционного насоса

В результате неравномерной работы в системе возникает резонанс, что приводит к посторонним шумам. Откорректируйте настройки насоса.

Перед началом любых работ перекрывайте газовый вентиль.

Для снижения вибрации проложите под корпусом прокладку. Регулярно проводите обслуживание агрегата и чистку деталей от накипи и грязи. Это позволит долго и безопасно эксплуатировать котел.

Громкий шум при работе газового котла может быть признаком неисправности системы отопления. Посторонний шум, возникает вследствие проявления какой либо неисправности, которая определенно требует внимания со стороны квалифицированного специалиста. Не следует длительное время игнорировать такую неисправность, так как она может усугубить проблему и привести к аварийной остановке. Сильный шум из котла проблема которая может легко перерасти в покупку нового. Это невероятно дорого и это нужно избегать.

Если вы заметили, что газовый котел стал сильно шуметь, единственным и правильным решение для вас будет пригласить нашего сервисного инженера для детального изучения такой проблемы. Работник из нашей компании — это высококвалифицированный специалист, который нужен в каждом доме в случае возникшей проблемы в работе центральной системы отопления, для проведения диагностики на выявление неисправности.

Сильный шум из котла причина незамедлительного обращения к нам и повод прибегнуть к услугам наших инженеров. Существует много причин, которые вызывают шум котла при работе. Некоторые проблемы незначительны и устраняются в течение одного визита нашего мастера, а некоторые требуют денежных затрат особенно там где «столкнулись» несколько поломок.

Наша компания предлагает клиентам следующие услуги:

• ремонт отопительного котла →
• обслуживание отопительных котлов →
• монтаж и объвязка котла →
• монтаж системы отопления →
• промывка системы отопления →
• промывка теплообменника котла →

Диагностика шума

Работа котла с водяным контуром отопления нередко сопровождается шумом. Он не только приносит существенный дискомфорт, но и может быть потенциально опасным для всех домочадцев. Поэтому оставлять эту проблему без решения не стоит.

Прежде чем выявлять причину недостатка, следует определить характер посторонних звуков. Это поможет в диагностике и увеличит шансы на успешное устранение проблемы.

К самым распространенным дефектам котлов в камине можно отнести:

• тихий стук в котле;
• треск, возникающий во время включения отопительной системы;
• регулярное появление гула;

• вибрация;
• периодически повторяющиеся щелчки.

Все эти признаки указывают на необходимость исправления проблемы. Если их игнорировать, ситуация может разрешиться полной поломкой всей отопительной системы.

Мнение эксперта

Филимонов Сергей Винокурович

Мастер по ремонту отопительного оборудования

Громкий хлопок, возникающий при розжиге, может говорить о накапливании газа. Чтобы избежать нежелательных последствий, требуется оценить состояние электродов, горелки и соединений.

Котел не включается – нет никакой индикации

Практически все современные газовые котлы оснащены платой управления и информационной панелью с жидкокристаллическим дисплеем или светодиодными индикаторами. Если индикация отсутствует в первую очередь необходимо убедится, что на котел подается питание. Обычно электроподключение котла осуществляется через отдельный “автомат” – проверьте, включен он или нет.

Самый верный способ убедиться, что питание на котел подается – проверить мультиметром в режиме вольтметра наличие 220V в месте подключения к плате котла. Если напряжение отсутствует – необходимо локализовать и устранить проблему. В реальной жизни бывает так, что кто-то из домочадцев просто выдернул вилку из розетки. Дополнительные материалы:

Защитные предохранители

Также стоит обратить внимание на расположение предохранителей. В некоторых котлах, в зависимости от модели (например, Ariston, Buderus, Vaillant) предохранители располагаются на самой плате, а в некоторых до подключения к плате

Если до котла никаких проблем с подключением электричества нет – следует проверить целостность предохранителей (тем же мультитестером в режиме “прозвонки”).

Если предохранители целы и 220 вольт в контрольных точках есть , но вероятно, что котел не включается из-за неисправности управляющей электроники.

Если в ходе проверки выяснилось, что предохранители перегорели, значит, проблема с электропитанием как минимум была. В этом случае, правильным было бы сначала провести исследования исполнительных механизмов (вентилятора, насоса, клапана приоритета) и проводки котла на предмет наличия короткого замыкания. Тем не менее, на практике даже представители специализированных организаций просто заменяют предохранители на исправные и проверяют котел в работе.

Материал по теме:

Если предохранители снова перегорают, то последовательно выключают высоковольтные части котла для выявления проблемного места (это не рекомендация к действию! Такой подход не совсем правильный).

Котел не включается. Предохранители и варистор

Несколько запасных предохранителей обычно поставляется вместе с котлом.

Если предохранители перегорают из-за повреждения какого-то из исполнительных механизмов, его необходимо заменить (или устранить причину замыкания). В случае, когда доказано, что механизмы (и проводка) точно исправны – остается сама плата управления. Перегоревшие предохранители свидетельствуют о том, что был факт недопустимой нагрузке на электронику (гроза, импульсный скачок напряжения в сети), поэтому причиной неисправности также может быть короткое замыкание на самой плате.

Попадание воды (влаги) на плату

Попадание воды это одна из наиболее неприятных ситуаций. Хоть плата находится в защитном корпусе, то из-за протечки или образования конденсата вода может попасть внутрь. Часто она попадает в коробку по проводам. Попадание воды практически всегда вызывает повреждение платы, в большинстве случаев неисправимое. На плате от воды будут видны характерные разводы и окисления.

Попадание воды на плату Vaillant

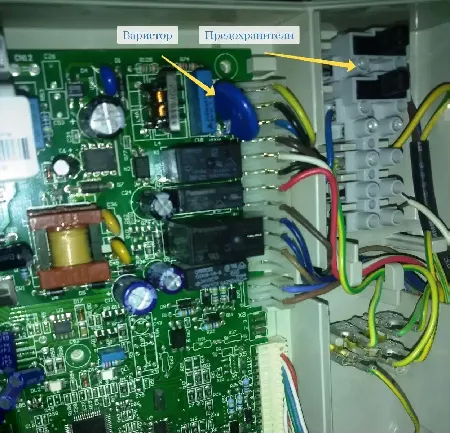

Варистор и блок питания

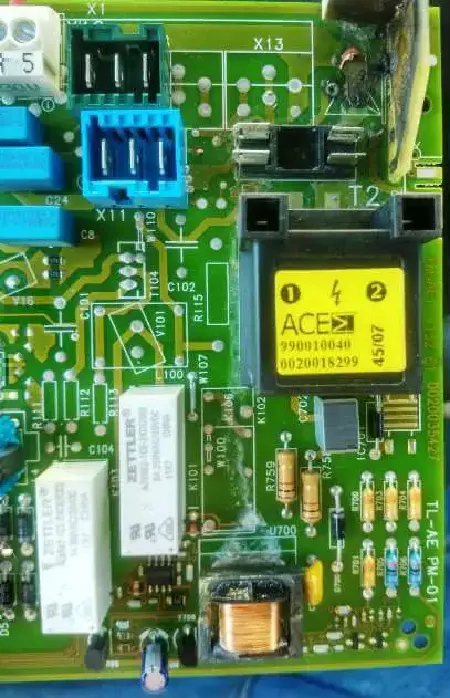

Часто при повреждении платы котла на ней визуально можно обнаружить обгоревшие или обугленные элементы. Варистор – это защитный элемент платы, который устанавливается на входе схемы. В большинстве случаев это деталь круглой формы синего цвета (но не обязательно).

При превышении номинальной нагрузки варистор разрушается и размыкает цепь. В некоторых случаях, если варистор помог предотвратить повреждение электроники, его достаточно выкусить, чтобы устранить разрыв в схеме

Важно! Хотя схема платы будет работать и без варистора, то следует помнить, что варистор является защитным устройством и правильным решением будет его заменить. Блок питания это микросхема, которая также повреждается в первую очередь при импульсных скачках напряжения или во время грозы

Если на ней видны трещины или повреждения, вероятно потребуется диагностика и ремонт платы котла.

Плата дисплея

У некоторых моделей котлов (Vaillant, Ariston, Navien) блок управления состоит из основной платы и информационной платы (платы дисплея). Котел также может не включаться при поломке платы дисплея. Плата дисплея в отличие от основной стоит дешевле, но чаще всего не ремонтируется. В этом случае выявить неисправность можно лишь заменой заведомо исправной детали.

Основная плата и плата дисплея (справа) Vaillant

Если газовый котел работает, индикация на дисплее есть, но он не выполняет запуски или выдает ошибки, требуется дальнейшая диагностика.

Что такое пластина биметаллическая

Элемент, обладающий свойством деформироваться (изгибаться) в одном направлении под воздействием повышенной температуры, получил название биметаллическая пластина. По названию можно догадаться, что в составе пластины имеются два металла. Каждый из них имеет свою величину коэффициента температурного расширения. В результате при нагреве такой пластины один компонент ее расширяется на определенную величину, а второй на другую.

Это приводит к изгибу, форма которого зависит от разности температурных коэффициентов. Скорость деформации прямо пропорциональна изменению температуры. При охлаждении пластины она приобретает исходное положение. Пластина является монолитным соединением и может работать сколь угодно долго.

Причины отсутствия пламени в котлах с автоматическим розжигом и способы их устранения

Поврежден блок розжига

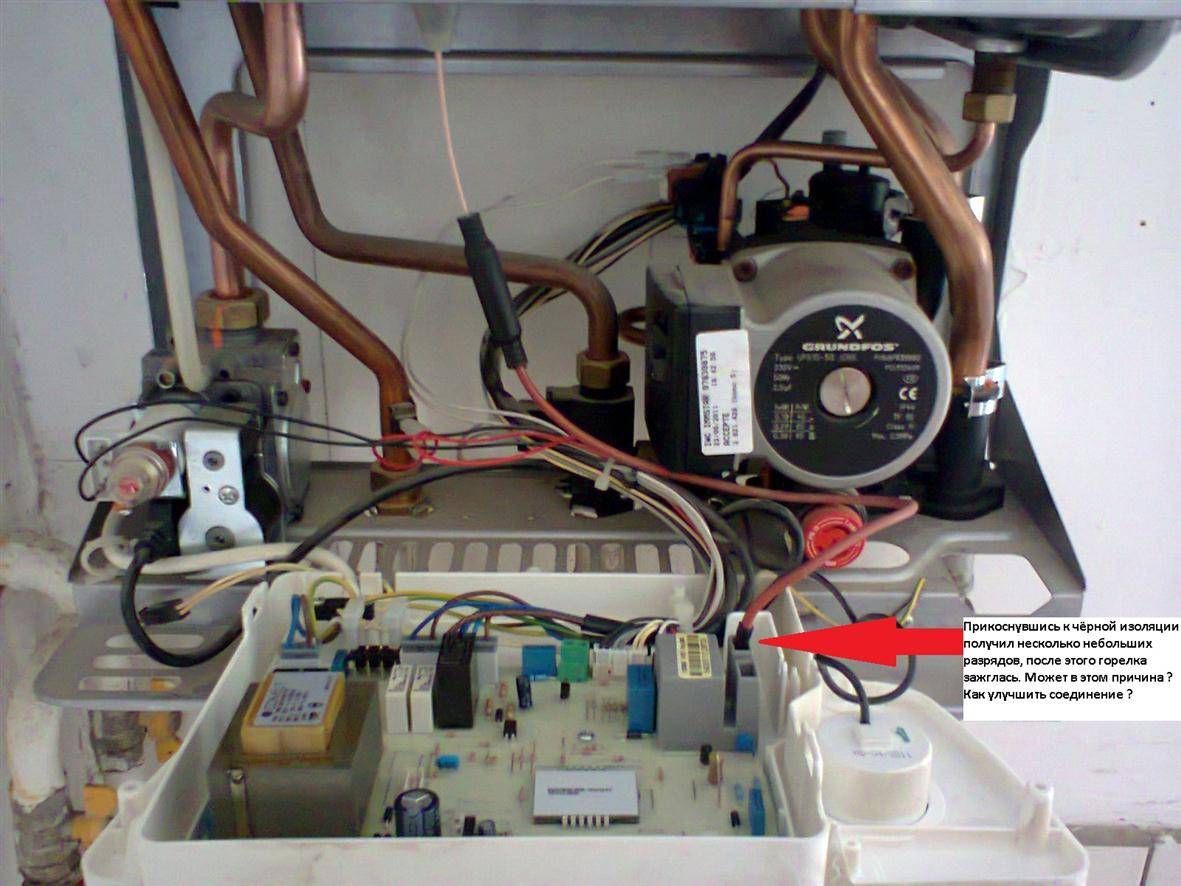

На фото электрическая часть турбированного котла “Ariston”.

Для выявления состояние блока розжига можно воспользоваться электронным тестером в режиме омметра. Щупы подключаются к выходу контактов электродов розжига (либо к самим электродам), расположенным на блоке. Блок исправен, если показания тестера находятся в пределах 650 – 750 Ом.

Проверка блока автоматического розжига котла  “Ariston”.

В поврежденном блоке, тестер зафиксирует обрыв (на дисплеи высветится 1) или короткое замыкание (высветится 0). Выявленная неисправная деталь меняется аналогичной.

Загрязнен электрод контроля пламени

В процессе сгорания топлива образуется сажа, которая попадая на рабочую поверхность электрода, и нарушает его правильную работу. Зачистите поверхность электрода наждачной бумагой с мелким зерном. Если не помогло:

• переместите ручку регулятора температуры в положение отключения отопления;
• дождитесь выключения циркуляционного насоса, дымососа;
• на панели приборов нажмите кнопку выключить;
• вытащите из розетки и разверните, на 180 градусов, штепсельную вилку прибора;
• вставьте вилку обратно в розетку;
• включите котел.

Плавное отключение отопительного оборудования продлевает его ресурс.

Работа блока контроля пламени, из-за принципа действия, зависит от фазировки питающей сети (точек подключения фазы и нуля). Поэтому, перефазировка помогает ему восстановить чувствительность ионов газа.

Низкое сетевое напряжение

Блок розжига и электронный газовый клапан, из-за недостаточного напряжения в сети, может работать неправильно. Для поддержания стабильного уровня напряжения питания котел желательно подключать через стабилизатор напряжения. Он обеспечит защиту электронных элементов газового котла при скачках напряжения.

Неисправность газового клапана

Клапан может быть заблокирован мусором, который попал через газовые горелки. В устройстве, может перегореть катушка индуктивности, предназначенная для управления положением клапана. Для ее проверки, на полностью обесточенном котле, к клеймам подсоединяется омметр. Катушка считается рабочей, при показаниях 80 – 90 Ом.

Проверка катушки газового клапана.

Для очистки газового регулятора раскручивается боковая часть корпуса там, где размещен клапан. Изымается мусор и очищается его рабочее пространство. Собирается в обратном порядке. Часто, для сборки газового регулятора применяют крепеж с нераспространённым профилем головки: звездочка со штырьком. Для работы с таким метизом нужно приобрести отвертку с жалом нужного размера и профиля или обточить отвертку с плоским наконечником.

Причины отсутствия искры и пламени в котлах с полуавтоматическим розжигом — методы их устранения

Большинство подобных моделей оборудованы автоматикой «Eurosit 630».

Фото автоматики «Eurosit 630».

Одной из причин, почему не зажигается или тухнет газовый котел с автоматикой  «Eurosit 630» могут быть:

Неисправен пьезоэлемент

Пьезоэлемент – надежная деталь автоматики газового котла и ломается в редких случаях. Устанавливается рядом с ручкой регулирования температуры теплоносителя, но может монтироваться отдельно. Для проверки работоспособности достаточно отсоединить провод, по которому перемещается сгенерированное напряжение от электрода, и поднести его к корпусу клапана на расстояние 4-8 мм.

Отсоединённый от электрода провод пьезоэлемента.

Несколько раз нажать пусковую кнопку пьезоэлемента

Если искра появилась, между проводом и корпусом, значит, генератор исправен и следует обратить внимание на сам электрод, керамический корпус которого должен быть сухим и целым. Гайка крепления электрода затягиваться только от руки

Нарушена аварийная электрическая цепь

Аварийная система защиты газового котла состоит из:

• соединительных проводов;
• биметаллических датчиков, установленные в дымоходе и подающей линии отопления, срабатывающие при температуре 75-85 градусов Цельсия;

Датчик подающей линии.

Датчик дымохода.

• термопары, которая генерирует напряжение 10 — 20 мВ;
• тягопрерывателя;
• электрического клапана, состоящего из катушки индуктивности, штока, клапана.

При разрыве аварийной цепи электрический клапан не откроется, газ не будет поступать в камеру сгорания.

Соединительные провода и биметаллические датчики проверяются тестером (мультиметром). Сопротивление цепи соединительных проводов и последовательно соединённых датчиков должно быть минимальным – 0,3 – 0,5 Ом

Необходимо обратить внимание на отсутствие окисленных и разболтанных контактов

При отсутствии прибора целостность цепи датчиков можно проверить следующим способом. Устанавливаем регулятор температура в положение «*». Нажимая его, подаем газ в запальник котла и нажимаем одновременно пусковую кнопку пьезоэлемента. Запальник должен загореться. Ждем 15- 30 секунд и отпускаем кнопку регулятора температуры. В нормальном состоянии запальник котла должен продолжать гореть. Если запальник потух, повторяем описанные выше действия, и перед тем как отпустить кнопку регулятора температуры замыкаем контакты тягопрерывателя, к которым подключены последовательно соединенные биметаллические датчики отверткой.

Контакты тягопрерывателя замкнуты для проверки целостности монтажа и биметаллических датчиков газового котла.

Если теперь запальник продолжает гореть — неисправен один из датчиков или плохой контакт в цепи. Каждый из датчиков также можно проверить, замкнув его контакты. При этом следует учесть, что датчики должны быть холодными.

Если и после замыкания контактов тягопрерывателя запальник тухнет, следует проверить термопару.

Термопара, находясь в пламени запальника, генерирует ЭДС, от которого должен сработать электромагнитный клапан. Включив мультиметр на измерение постоянного напряжения, и подключив измерительные щупы к бронзовому корпусу и нижнему контакту тягопрерывателя можно измерить генерируемое термопарой напряжение. Оно должно быть в пределах 12-20 мВ.

Проверка термопары автоматики «Eurosit 630».

При отсутствии напряжения необходимо снять термопару отсоединив её от тягопрерывателя и пилотной горелки и проверить её работу. Нагрев зажигалкой кончик термопары  измеряют напряжение на ее  контакте относительно корпуса трубки. При отсутствии ЭДС следует заменить термопару. В противном случае необходимо снять тягопрерыватель, вытащить из него пластиковую втулку с контактами, протереть их спиртом и проверить электромагнитный клапан.

Сопротивление исправной катушки индуктивности находится в диапазоне 25 — 30 Ом.

Устанавливая новую термопару, обратите внимание, чтобы в пламени запальника находился только кончик термопары

Повреждена система регулирования топлива

Система состоит из герметичного контура: медная трубка, баллон, модуляторный термостат, по которому перемещается керосин. В процессе нагревания керосин расширяется, модуляторный узел перемещается вперед и постепенно перекрывает подачу газа. Остывая керосин сжимается, термостат поднимается, газ поступает в камеру сгорания.
