Насосная станция своими руками: схемы установки, монтаж и подключение

Часто допускаемые ошибки

При установке всех компонентов водопроводного оборудования возможен ряд распространённых ошибок, знание о которых поможет вам их избежать:

Малый запас длин используемых труб. Часто выпадает из внимания наличие углов и толщина фундамента, которые увеличивают прокладываемое расстояние. Будьте внимательны. Лучше переплатить за лишнюю длину, которую можно уменьшить, чем задаваться вопросом увеличения изделия и теряя большие суммы на герметичные переходники.
Закручивание резьбовых соединительных элементов голыми руками. В момент закрутки может показаться, что деталь села плотно, но в процессе эксплуатации может появиться течь. Обязательно пользуйтесь ключом для гарантии полной герметичности.
Халатность по отношению к гидроаккумулятору. Обязательно проверьте внутреннее в нём давление. Если оно опускается ниже 1,2 атмосфер, то его необходимо увеличить, используя компрессор или насос для автомобилей.

Фильтрационная система на станции

Любая вода несёт в себе множество примесей в виде песка, глины и других тяжёлых элементов. Они достаточно вредны для внутреннего строения оборудования, чтобы при большом накоплении вывести его из строя. Следовательно, если вы хотите продлить срок эксплуатации станции, то требуется его установка.

Состав оборудования насосной станции

Для того чтобы поднять воду из скважины нужно насосное устройство. Оно может быть различного устройства и размещения, например, поверхностное (забирающее воду по опущенному в скважину входному патрубку) или погружное (расположенное непосредственно в скважине, на уровне залегания воды и выталкивающее ее на поверхность), работающее по центробежному или по вибрационному методу. Практически все насосные устройства для автономного водоснабжения запитываются от электрической сети.

Насос для системы водоснабжения

Следующим элементом насосной станции является аккумулятор давления или гидроаккумулятор. Он обеспечивает постоянный напор воды в трубопроводах водоснабжения. Классическим вариантом аккумулятора давления является стальной бак, разделенный на две части упругой резиновой перегородкой. При работе насосного устройства вода заполняет часть бака, натягивая мембрану. При отключении насосного устройства, мембрана, стремясь вернуться в исходное положение, выталкивает воду в водопровод. Кроме обеспечения постоянного напора воды в системе, аккумулятор давления предохраняет ее от гидравлического удара – резкого изменения параметров давления в трубопроводах.

Гидроаккумулятор

Моменты включения или выключения насосного устройства определяются узлом автоматики – контрольным реле, которое срабатывает в зависимости от величины давления в трубопроводах. При понижении давления в системе трубопроводов водоснабжения ниже определенной величины, узел включается и вода заполняет аккумулятор давления, натягивая мембрану. При достижении заданных параметров давления реле срабатывает и насос отключается.

Узел автоматики для насосных станций

Все узлы насосной станции соединяются между собой трубопроводами, которыми оборудование подключается к входному контуру домашнего водопровода.

Трубы для домашнего водопровода

Самая распространенная конфигурация насосной станции в частном доме – это комбинация поверхностного насосного устройства с аккумулятором давления и управляющим оборудованием.

Цена готовых насосных станций может отличаться в довольно широких пределах. Купив все составные части по отдельности, самостоятельно смонтировав их, вы сможете неплохо сэкономить.

Самодельная насосная станция в доме

Схема подключения и установки водонапорной станции

После выбора водяной станции, нужно выбрать место ее установки, руководствуясь следующими требованиями:

Место монтажа должно находиться в непосредственной близости от источника воды (насколько это возможно). В противном случае могут возникать проблемы с всасыванием воды.
Помещение должно защищать устройство от перепадов температур, проникновения влаги и воздействия атмосферных явлений.
Для удобства проведения ремонтных работ, место установки должно быть просторным.
При установке в близости от дома (или в доме), помещение должно быть шумоизолированным, предотвращая слышимость шума при работе мотора в жилых комнатах.

Варианты мест размещения станции:

Помещение в доме. Идеально, если при постройке дома была возведена специальная комната для размещения станции, при условии отдаленности от жилых комнат или хорошей отделке шумоизолирующими материалами.
Подвал. Размещать в подвале насосную станцию можно, но только в случае наличия гидроизоляции стен и пола, системы проветривания помещения и его обогрева.
Колодец. Оборудование может быть размещено в специально оборудованном колодце, но возможны проблемы с давлением и выполнением ремонтных работ.
Кессон – специальное углубление в земле, оборудованное для размещения станции. При установке нужно позаботиться о его изоляции и правильно выбрать глубину размещения.

Монтаж трубопровода

Станция с источником воды может соединяться с помощью трубы или жесткого шланга. Его длина должна быть подобрана таким образом, чтобы конец, опущенный в воду, не доставал дна (около 30 сантиметров). В противном случае система водоснабжения может быть загрязнена илом.

При монтаже нужно учесть возможность обратного хода воды по трубе, что приведет к «холостой» работе мотора. Для предотвращения возникновения этой проблемы, устанавливается обратный клапан на отрезке трубы, вблизи ее окончания. На торце обязательно нужно установить фильтр: без него грязь из источника воды может засорить систему, нарушив возможность регулировки напора и впоследствии привести к выходу системы из строя.

Второй конец трубы соединяют к патрубку насоса (в него входит вода). Нужно добиться, чтобы от источника к насосу труба шла как бы вверх. Для этого оборудование устанавливают на специальный постамент (возвышение).

Сечения выбирают, основываясь на диаметре патрубка. Для предотвращения проникновения воздуха в трубы и появления протечек, соединения герметизируют (особенно резьбовые). Если данный момент проигнорировать, давление может прыгать или же вода не будет поступать.

Как правильно установить в частном доме и подключить к источнику электроэнергии

Подключая электропитание, нужно изучить сопроводительную документацию, полученную при покупке. Обязательный момент – «заземление» станции. Кабель подсоединяется по схеме «расключения» насоса.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
Сама станция.
Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

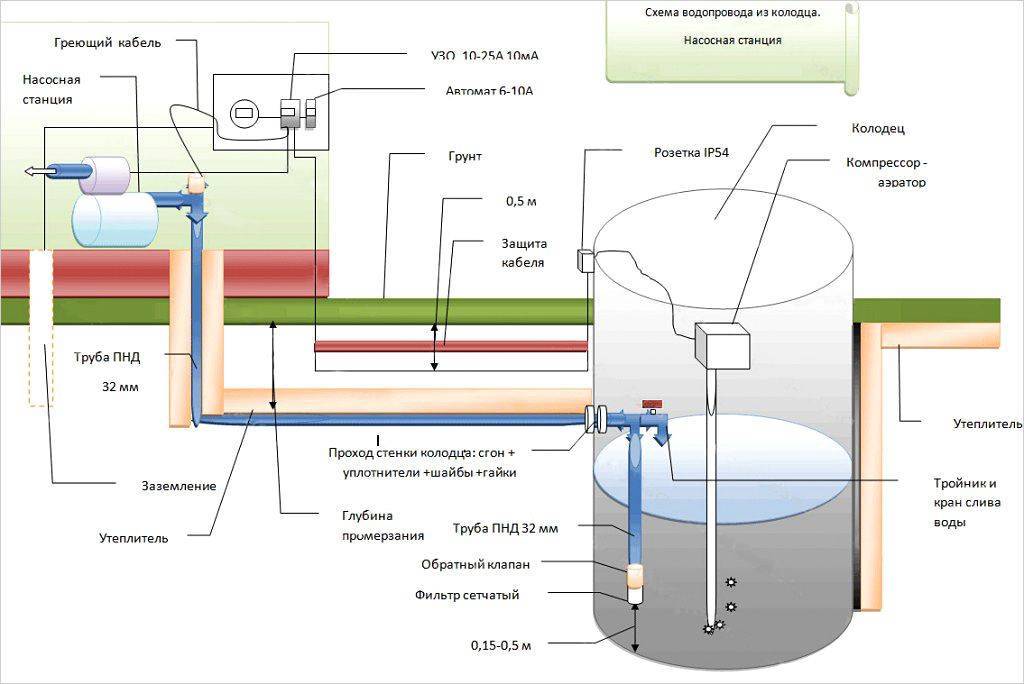

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Конструкция и схема подключения станций

Конструктивно насосные станции водоснабжения для частного дома представляют собой установки, состоящие из следующих элементов:

гидронасоса;
гидроаккумулятора;
реле давления;
кабелей, разъёмов и клемм, для подключения электропитания и заземления;
фильтра очистки воды;
манометра.

Конструкция установки с гидроаккумулятором относительно новая, а укомплектованная управляющей аппаратурой, эта система на сегодняшний день считается передовой и отличается минимальным количеством недостатков. В гидроаккумуляторе под давлением воды воздух сжимается до определенного предела, после чего насос прекращает работу и возобновляет её после того, как реле подаст сигнал о достижении минимального порога давления. Если вода расходуется в небольших количествах, но насос не запускается — в систему подаётся вода из гидроаккумулятора.

По типу поднятия воды схема бытовой станции может быть двух видов:

Со встроенным эжектором. Установки этой разновидности поднимают воду с относительно небольшой глубины (8–10 м). Они малочувствительны к разного рода засорениям, поэтому могут использоваться для забора воды из обычных колодцев. Однако минусом этих систем является значительный шум при работе, поэтому их не рекомендуется монтировать в доме. Желательно устанавливать станцию в подсобном помещении, а лучше вообще за пределами дома.
С внешним гидроэжектором. Установки такой конструкции обладают возможностью поднимать воду с довольно больших глубин (до 50 м). Характеризуются небольшим уровнем производимого при работе шума, из-за чего довольно часто устанавливаются прямо в доме. Однако станции этого типа отличаются высокой чувствительностью к засорению эжектора песком или грязью, что, как показывают отзывы владельцев, выступает их основным недостатком. Зато установка этого вида легко доставляет воду в дом из источника, который располагается на расстоянии 20–40 м.

https://youtube.com/watch?v=Vwoec35I_xw

С чего начать?

Все начинается с проекта, поскольку владельцу участка необходимо знать технические характеристики оборудования, которое включается в состав насосной станции.

Кроме того, есть факторы, которые влияют на выбор того или иного элемента системы. К их числу относятся:

Дебет скважины, который определяет, какой объем воды насос будет откачивать за единицу времени из данного источника.
Объем потребления воды. Он зависит от того, сколько человек будут проживать в доме на постоянной основе, какая бытовая техника подключена к системе, осуществляется ли полив огорода и т.д. Но объем потребления воды не может превысить дебет скважин или колодцев.
Глубина источника и другие характеристики скважины. Это нужно для того, чтобы выбрать насос с подходящими техническими параметрами.

Кроме того, при проектировании учитывают архитектурные особенности здания — например, этажность, поскольку нужно обеспечить забор воды из нижней точки и ее стабильную подачу к верхней.

Часто допускаемые ошибки

Малый запас длин используемых труб. Часто выпадает из внимания наличие углов и толщина фундамента, которые увеличивают прокладываемое расстояние. Будьте внимательны. Лучше переплатить за лишнюю длину, которую можно уменьшить, чем задаваться вопросом увеличения изделия и теряя большие суммы на герметичные переходники.
Закручивание резьбовых соединительных элементов голыми руками. В момент закрутки может показаться, что деталь села плотно, но в процессе эксплуатации может появиться течь. Обязательно пользуйтесь ключом для гарантии полной герметичности.
Халатность по отношению к гидроаккумулятору. Обязательно проверьте внутреннее в нём давление. Если оно опускается ниже 1,2 атмосфер, то его необходимо увеличить, используя компрессор или насос для автомобилей.

Фильтрационная система на станции

Выбор места установки

Устанавливают насосные станции возле источника воды — скважины или колодца — в специально оборудованном приямке — кессоне. Второй вариант — в подсобном помещении в доме. Третий — на полке в колодце (со скважиной такой номер не пройдет), и четвертый — в подполе.

Так выглядет насосная станция

Как определить глубину всасывания

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8-9 метров.

Скважины часто имеют большую глубину чем 8-9 метров. В этом случае придется использовать другое оборудование — погружной насос или насосную станцию с эжектором. В этом случае вода может подаваться с 20-30 метров, чего обычно достаточно. Минус этого решения — дорогостоящее оборудование.

Глубина всасывания — характеристика, определяющая способ установки

Если вам не хватает всего метра до того, чтобы можно было поставить обычное оборудование, можно поставить станцию в колодце или над скважиной. В колодце на стенке крепят полочку, в случае со скважиной углубляют приямок.

При расчетах не забывайте, что уровень зеркала воды «плавает» — летом он обычно понижается. Если глубина всасывания у вас на грани, в этот период воды может просто не быть. Позже, когда уровень поднимется, водоснабжение возобновится.

Соображения безопасности

Еще один момент, который надо учитывать — сохранность оборудования. Если установка насосной станции предполагается возле дома с постоянным проживанием, проблем меньше — выбирать можно любой вариант, даже в небольшом сарайчике. Только одно условие — он не должен промерзать зимой.

Установка насосной станции в котельной

Если же это дача, на которой постоянно не живут, дело сложнее — надо устраивать такое помещение, которое в глаза не бросается. Наиболее безопасный способ установки насосной станции — в доме. Хотя унести ее могут и в этом случае.

Второе место, где можно установить насосную станцию — заглубленный замаскированный кессон.

Схема установки насосной станции в колодце

Третье — на полке в колодце. Только в этом случае традиционный домик для колодца делать не стоит. Нужна стальная крышка, которая запирается на надежный замок (к кольце приварить петли, в крышке сделать прорези, на которые вешать запоры). Хотя, под домиком тоже может скрываться хорошая крышка. Только конструкцию надо продумать так, чтобы она не мешала.

Удобство и условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5 °C.

Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации (создается вентилятором охлаждения). В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

Кессон из бетонных колец

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

Глубина кессона такая, чтобы оборудование было установлено ниже уровня промерзания. Утеплитель пенополистирол. Лучше — экструдированный. Тогда одновременно получаете еще и гидроизоляцию.

Для кессона из бетонных колец удобно использовать скорлупу (если найдете подходящий диаметр). Но можно и плитный пенополистирол, нарезать полосами и его клеить. Для прямоугольных приямков и сооружений подойдут плиты, которые можно клеить на стены при помощи битумной мастики. Промазываете стену, прикладываете утеплитель, можно дополнительно зафиксировать парой гвоздей/дюбелей.

Технология монтажа насосной установки

После того как выбрано место для установки, приступают к монтажным работам, которые проводятся в несколько этапов.

Проведение подготовительных работ

Для перекачивающего агрегата понадобится прочное основание, которое может быть изготовлено из дерева, кирпича или бетона.

Поверхность, на которую устанавливают оборудование, должна быть ровной. Насос в процессе работы вибрирует, что негативно влияет на основание, может привести к появлению течи. Для этого делается обвязка и армирование, а чтобы уменьшить вибрацию, рекомендуется прямо под опоры уложить резиновые прокладки.

Сборка водозаборного узла

Возможны следующие варианты:

Стандартная схема подключения, когда речь идет о станции с насосом поверхностного типа, при условии встроенного эжектора. В таком случае узел — это обратный клапан, на котором установлен сетчатый фильтр. К системе они подключаются через муфту.
Установка, оснащенная внешним эжектором. В данном случае на эжектор устанавливают обратный клапан, оснащенный сетчатым фильтром, а сверху подключают 2 трубы.
Погружной насос, в конструкцию которого включен фильтр грубой очистки. Здесь тоже используется обратный клапан, но есть свои особенности. Поскольку прибор много весит, нужно закрепить его на прочном тросе, а узел опускают так, чтобы его от дна источника отделяло не менее 0,5 м.

Монтаж поверхностных элементов станции

Существуют разные схемы установки такого оборудования. Выбор осуществляется в зависимости от того, какого типа агрегат используется для перекачки воды. Но основное правило гласит, что любой прибор может включаться в схему только в том случае, если установлен через краны шарового типа и обратные клапаны. В таком случае отдельные узлы и детали системы можно менять или ремонтировать, обходясь без слива всей воды.

Схема установки.

Хотя теоретически такую возможность тоже нужно предусмотреть. С этой целью должен быть с помощью тройника сделан отвод, к которому подключен сливной кран.

Кроме того, нельзя забывать об очистке воды. На подающем трубопроводе обязательно монтируют фильтр грубой очистки. А на напорной линии, которая идет к потребителю, — фильтр тонкой очистки.

Первый запуск станции

Поскольку мощность электрического двигателя велика, рекомендуется обеспечить для этого оборудования отдельное электропитание. Необходимы устройство заземления и установка стабилизатора напряжения.

Перед запуском нужно проверить давление в воздушной камере гидроаккумулятора. Значение во многом зависит от емкости гидробака. Например, если она составляет 20-30 л, то давление — 1,4-1,7 бар. Если объем гидробака превышает 50 л, соответствующий показатель давления должен быть на уровне 1,7-1,9 бар.

Важный момент — перед тем как впервые запустить станцию, производится заполнение рабочей части системы водой. Тут есть 2 варианта:

Выкрутить из заливного отверстия заглушку
Если трубопровод предусматривает наличие воронки, то удобнее использовать ее.

Заливку воды осуществляют до тех пор, пока она не станет выливаться.

Сам запуск осуществляется в такой последовательности:

Подсоединить насос к электросети.
Слегка приоткрыть на заливной воронке вентиль, чтобы вышли остатки воздуха.
Включить агрегат.
При необходимости — выполнить дополнительные настройки реле давления и гидроаккумулятора.

Через 2-3 минуты после запуска должна потечь вода из выходного отверстия. Если этого не произошло, нужно выключить установку, долить жидкости и снова запустить.

Компоновка устройства

Устанавливается обратный клапан на насосную станцию, который предотвращает отток воды обратно в водоем. Когда насосная станция смонтирована в доме, всегда помним про удаление от питающего колодца. Если вода из колодца используется только летом, и вариантов подключения водопровода в доме не предусмотрено, подключать насосную станцию к колодцу можно по временной сезонной схеме. Запорной арматуры и дополнительных систем очистки воды на этом участке не нужно.
Однако такое расположение затрудняет доступ для проведения необходимых профилактических работ, а также снижает уровень давления подачи воды в дом. Наиболее удачным такой вариант станет в том случае, если помещение для насоса будет отапливаемым.
Он лучше работает при равномерном токе воды, что возможно только после насосной станции — на питающей магистрали до станции вода движется слишком импульсивно, с большей пиковой мощностью.
Следует иметь в виду, что при установке насосной станции в кессоне доступ к оборудованию достаточно ограничен.
Задача такого устройства заключается в том, чтобы не допустить попадания во внутреннюю часть насоса твердых включений, содержащихся в составе откачиваемой из подземного источника воды.
При подключении нужно учитывать глубину ее расположения, а также диаметр используемых труб. Таким образом, клапан препятствует опустошению системы — она остается всегда заполненной.
Обычно её приходится повторять несколько раз, каждый раз доливая воду через воронку.
Монтаж водопровода, часть 1, летний вариант.

Виды насосных станций

Оборудование насосной станции эжектором происходит двумя способами. Он является внутренним, когда ее конструкция подразумевает его присутствие. Второй метод основывается на отдельном внешнем узле. Насосная станция с тем или другим способом компоновки выбирается с учетом предъявляемых требований.

Встроенный эжектор

Данный тип позволяет осуществить взятие воды для рециркуляции и создать напор в эжекторе посредством самого насоса. Такая конструкция выглядит не столь массивной.

Насос со встроенным эжектором почти нечувствителен к добавкам из песка и ила. Фильтрация воды необязательна.

Данное оборудование нужно для обеспечения черпания воды с глубины до 8 метров. Оно создает достаточный напор воды для полива большого хозяйства. Среди недостатков встроенного в насосную станцию эжектора можно назвать повышенный уровень шума при работе. Поэтому его лучше устанавливать в отдельном подсобном помещении.

Для того чтобы обеспечить систему рециркуляции должным образом выбирают электромотор с высокой мощностью. Это подходит для ситуаций со скважиной, глубина которой до 10 метров. Если глубина больше, тогда насосные станции с эжектором не имеют альтернатив за исключением погружного устройства. Но для того чтобы настроить его работу, нужно обустроить скважину с большим диаметром.

Выносной эжектор

Если устройство насосной станции не включает эжектор, тогда нужен дополнительный бак для поступления туда воды. В нем возникает требуемый напор и дополнительное разряжение для снятия некоторой нагрузки насоса. Эжектор соединяется с погружаемой частью трубопровода. Чтобы он начал работать прокладывают две трубы в скважину, отчего возникают некоторые требования к допустимому диаметру.

Насосные станции с выносным эжектором снижают КПД системы до 30-35%, но зато позволяют извлекать воду из глубоких источников до 50 метров. Плюсом является и приглушенный уровень шума работающей насосной станции. Благодаря этому ее можно устанавливать непосредственно в доме. Без снижения эффективной работы расстояние от скважины может быть до 20-40 метров. Данные характеристики являются определяющими в выборе насосной станции с внешним прибором. Оборудование находится в одном подготовленном месте дома, благодаря чему становится продолжительным срок его службы, а также осуществление профилактических работ и настройки системы.
