Распаечная коробка для наружной и скрытой проводки: виды, классификация + инструкция по монтажу

Соединение проводов

Перед тем как соединять провода в распределительной коробке советуем вам изучить правила их монтажа

Ведь важно не только качественно соединить провода между собой, но и правильно завести их в распределительную коробку, а также удобно расположить для возможного осмотра или ремонта

Правила монтажа проводов в распределительной коробке

Прежде всего давайте рассмотрим правила, предъявляемые к обустройству и монтажу проводки в распределительной сети. Ведь именно с этого фактора начинается любой монтаж.

Нормы монтажа проводки в распределительной коробке

Итак:

• Прежде всего следует помнить, что в одной штробе, коробе или трубе допускается прокладка проводов не более восьми групп.
• Все соединения должны выполняться в соответствии с п.2.1.17 – 2.1.30 ПУЭ. Данные пункты предусматривают целый спектр ограничений. Прежде всего следует помнить, что провод перед любым контактом должен иметь запас, достаточный как минимум для одного повторного подключения.
• Перед тем как соединять провода в распаечной коробке следует убедиться, что они не имеют натяжения. Либо что это натяжение не возникнет при температурных перепадах.
• Любые места соединения проводов должны быть доступны для ремонта и осмотра. При этом эти места следует организовывать так, дабы осмотр не был затруднен элементами конструкции.
• Любое соединение должно иметь изоляцию. При этом эта изоляция должна соответствовать уровню основной изоляции. Для достижения данных параметров лучше использовать изоленту, либо термоусадку.
• Сами распределительные коробки должны изготавливаться из несгораемых или трудносгораемых материалов, как на видео. Особенно это касается монтажа проводки по сгораемым конструкциям, к которым предъявляться дополнительные требования.

Варианты соединения проводов в распределительной коробке

Прежде всего давайте рассмотрим способы соединения проводов в распределительной коробке. Ведь именно контактные соединения зачастую являются наиболее уязвимым местом любой электрической сети и любые недоработки проявляются очень быстро.

Согласно п.2.1.21 ПУЭ все соединения проводов и кабелей должны производится сваркой, пайкой, опрессовкой, винтовым или болтовым сжимом. Другие методы соединения, особенно это касается скрутки, не допускаются. Исходя из этого давайте рассмотрим каждый из возможных методов соединения по отдельности.

Соединение методом сварки

Итак:

Наиболее надежным считается соединение проводов методом сварки. Оно имеет наименьшие переходные сопротивления в результате чего, повышенный нагрев практически отсутствует. Кроме того, со временем такое соединение не теряет своих свойств.

Сварка проводов в распределительной коробке выполняется при помощи специального сварочного трансформатора и угольного электрода. Стоимость таких изделий достаточно велика для простой замена проводки в квартире, поэтому часто можно встретить самодельные устройства. Обычно это трансформаторы до 600 Вт и напряжением 9 – 36В.

На втором месте по надежности стоит соединение методом пайки. Этот метод более доступен для домашнего использования ведь не требует специального оборудования кроме обычного паяльника.

Соединение проводов методом пайки

Пайка проводов в распределительной коробке осуществляется по обычной технологии и не предъявляет особых требований

Единственным моментом, на который стоит обратить внимание — это качество таких соединений. Ведь в случае нагрева олово достаточно быстро нагреется и контакт пропадет

Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки.

Опрессовка проводов в последнее время приобретает все большую популярность. Ведь на рынке появилось большое количество достаточно дешевого инструмента для опрессовки проводов, да и цена на расходные материалы для такого метода достаточно низка.

Соединение проводов метод опрессовки

Но наиболее распространенным все равно остается метод винтового или пружинного зажима жил. Огромное количество шин и клемм, представленных сейчас на рынке, позволяют осуществить достаточно надежное соединение проводов.

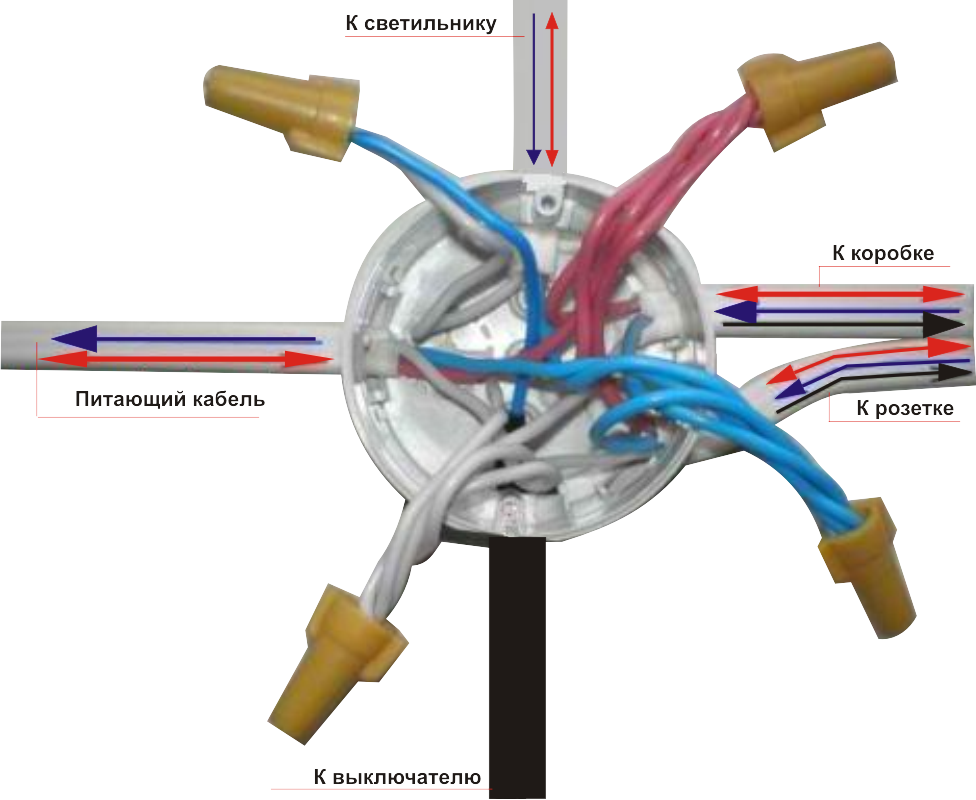

Распределительная коробка

Провода от электрощита распределяются по отдельным помещениям квартиры или дома. Причем в каждой комнате обычно имеется не одна, а несколько точек подключения (розетки и выключатели). Для стандартизации стыковки проводников и концентрации их в одном месте применяются распределительные коробки (другие их названия: «распаечные» или «разветвительные»). В коробках сосредоточены кабели от всех потребляющих устройств.

Чтобы в процессе следующего ремонта не искать проводку, ее прокладывают по определенным правилам, которые прописаны в ПУЭ — Правила Устройства Электроустановок.

Правила устройства электропроводки

Одна из рекомендаций — проводить все соединения и ответвления проводов в распределительной коробке. Потому провода пускают по верху стены, на расстоянии 15 см от уровня потолка. Дойдя до места ответвления, кабель опускаются вертикально вниз. В месте ответвления устанавливается распределительная коробка. В ней и происходит соединение всех проводов по требуемой схеме.

По типу установки распредкоробки бывают внутренние (для скрытого монтажа) и наружные. Под внутренние в стене делают отверстие, в которое встраивается коробка. При таком монтаже крышка находится на одном уровне с отделочным материалом. Иногда в процессе ремонта ее закрывают отделочными материалами. Однако такой монтаж возможен не всегда: толщина стен или отделки не позволяет. Тогда используется коробка для наружного монтажа, которая крепится непосредственно на поверхность стены.

Некоторые формы распределительных коробок

По форме распредкоробка может быть круглой или прямоугольной. Выводов обычно четыре, но может быть и больше. Выводы имеют резьбу или штуцера, к которым удобно крепить гофрошланг. Ведь именно в гофрошланг или пластиковую трубу удобнее укладывать провода. В этом случае заменить поврежденный кабель будет очень просто. Сначала отсоединить его в распределительной коробке, потом от потребителя (розетки или выключателя), потянуть и вытащить. На его место затянуть новый. Если же проложить по старинке — в штробу, которую потом замазать штукатуркой — для замены кабеля придется долбить стену. Так что это та рекомендация ПУЭ, к которой однозначно стоит прислушаться.

Что вообще дают распределительные коробки:

• Повышенная ремонтопригодность системы электроснабжения. Так как все соединения доступны, легко определить участок повреждения. Если проводники уложены в кабельные каналы (гофрошланги или трубы), легкой будет и замена поврежденного участка.
• Большая часть проблем с электрикой возникает в соединениях, а в таком варианте монтажа их можно периодически осматривать.
• Установка распределительных коробок повышает уровень пожарной безопасности: все потенциально опасные места находятся в определенных местах.
• Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток.

Что сначала, штукатурка или провода?

Когда сделать разводку электрики — до или после оштукатуривания? — это спор между электромонтером и штукатуром. Для каждого удобней сначала выполнить его часть работы без всяких помех. Но если ремонтом вы занимаетесь самостоятельно, или это делает один мастер, то порядок действий будет следующим:

1. Стены очищают от старой отделки. На них рисуют линии, по которым будут проходить провода, места установки подрозетников и распаячных коробок.
2. Под толстые провода и гофру прокладывают штроба (канавки) по всей длине до точек выхода: выключателей, розеток. Использование гофрированных каналов обязательно, когда стены из горючих материалов. Также их применяют, чтобы была возможность вытащить и заменить провода. Прокладка кабелей в штукатурке допускается без гофры.
3. Тонкие провода можно проложить прямо по поверхности без штробления, если слой штукатурного раствора их скроет.
4. Далее прокладывается электропроводка и закрепляется на стене.
5. Стены оштукатуривают по маякам или без них. Концы проводов, торчащие из каналов, можно смотать и закрыть пленкой.
6. После высыхания стен перфоратором с коронкой высверливают места под розетки, распредкоробки и выключатели. Это делается после оштукатуривания, потому что в противном случае не ясно, на какую глубину они будут монтироваться.
7. Затем делается окончательная отделка — обои или декоративная штукатурка. После этого вставляются розетки и выключатели.

Назначения распределительного короба

В первую очередь распределительные короба предназначены для коммутации проводников нескольких потребителей. Конструкции имеют различные формы и состав материала изготовления.

Металлическая распределительная коробка является надежным защитником не для всех условий, такие преимущественно устанавливать в промышленности и на производстве. Другими словами, там, где есть большой риск пожара. А вот распределительная коробка с клеммной колодкой из пластика отлично подойдет для быта.

Кроме того, установка служит отличным изолятором от горючих составов поверхности, к которым закреплена. Если подойти к вопросу с теоретической стороны, то можно обойтись и без распределителей, однако, в такой ситуации придется прокинуть на каждый потребитель отдельный кабель от основного щитка. Такое дело непрактичное и затратное.

Что такое распределительная (распаечная) коробка

Это электротехническое изделие, представляющее собой замкнутый корпус, выполненный из металла или диэлектрического материала. Второй вариант предпочтительнее, при условии, что материал достаточно надежный с точки зрения пожарной безопасности. То есть он должен быть негорючим, или, как минимум, не поддерживать горение.

Внутри производится соединение силовых кабелей и питающих проводов для потребителей или коммутационных устройств. Распаечная коробка должна обеспечивать защиту внутренних соединений от попадания пыли, влаги, посторонних предметов. Кроме того, изделие предотвращает случайное прикосновение к оголенным участкам электроцепи (токоведущим шинам, контактам).

Форма коробки, равно как ее размеры не регламентируется — формат изделия выбирается исходя из условий монтажа. Однако производители придерживаются определенных стандартов, для совместимости с различной фурнитурой и комплектующими.

Разновидности

Основной критерием разных видов распределительных коробок, является способ их установки, он может быть открытым или закрытым.

Закрытый тип предполагает установку в углубление в стене. Проводка, проведенная вдоль стен, замазываются штукатуркой, а затем соединяются в коробке. После того, как все провода надежно соединены и уложены, изделие помещается в углубление в стене, и затем замазывается штукатуркой.

После установки она незаметна для окружающих, это особенно хорошо в тех случаях, когда в квартире дизайн выполнен в стиле прованс или скандинавский.

Открытые коробки помещаются непосредственно на стену. Они часто используются в подъездах или офисах, так как там они не будут бросаться в глаза. Основным преимуществом открытых коробок является быстрый доступ к проводке.

Открытые типы делятся также еще на несколько подтипов, необходимо ознакомиться и с ними для того, чтобы знать какую распределительную коробку лучше выбрать, для каждого отдельного случая. Среди них наиболее популярные это:

С защитой от пыли. В таких изделиях предусмотрена дополнительная защита от мелких частиц, которые попадая внутрь коробки, могут сократить срок службы соединения. Применяются в основном на древо и камнеобрабатывающих предприятиях, а также в сильно запыленных помещениях;

Влагостойкие. Между подвижными частями и в местах соединения кабелей, в них присутствуют специальные резиновые прокладки, которые предохраняют проводку от контакта с водой;

Защищенные и укрепленные. В тех помещениях, в которых на оборудование может оказываться повышенная нагрузка, или где температура постоянно высокая, необходимы более надежные защитные каркасы;

Распределительные коробки с клеммной колодкой. В таких коробках заранее предусмотрены специальные пазы, через которые можно надежно соединить несколько проводов. Такие изделия позволяют соединять концы непосредственно в коробке, вам не нужно покупать дополнительные клеммы или обматывать концы проводов изолентой.

Основная функция распределительной коробки

При помощи данного электротехнического изделия можно существенно снизить расходы на организацию электропроводки. Без этого элемента пришлось бы соединять каждый электроприбор с отдельным кабелем, что привело бы к приумножению количества каналов, требуемых для укладки, и испортило внешний вид.

Грамотное распределение кабеля внутри коробки повысит безопасность жилых и нежилых комнат. Это обусловлено изоляцией соединительных точек с горючими материалами, содержащимися в стене. Конструкция оборудования продумана до мельчайших деталей, поэтому гарантирует легкость проведения ремонтных работ.

Но основная функция коробки связана с равномерным распределением электрической энергии между всеми потребителями, установленными в помещении. Кроме того, структура изделия учитывает потенциальное расширение за счет добавления новых ветвей электрической цепи.

Устройство

коробка изнутри

По своему техническому предназначению, распределительные коробки должны обеспечивать надежную изоляцию мест соединения электрических проводов от внешнего воздействия и при этом быть достаточно небольшими по размерам.

Большинство современных распределительных коробок – это пластиковые прямоугольные или круглые коробки, различного размера, имеющие специальные перфорированные отверстия, предназначенные для ввода проводов внутрь коробки.

Коробки для наружного крепления могут иметь различные варианты крепления к поверхности стены:

1. Наружные монтажные отверстия.
2. Внутренние монтажные отверстия.
3. Наружные варианты, предназначенные для установки на тросовых натяжных линиях, кроме этого, могут иметь места для крепления на трос.

Фурнитура для внутреннего монтажа, в отличие от наружных элементов, монтируется внутри стены или полых гипсокартонных конструкций. Особенностью элементов для кирпичных, бетонных стен, стен из пенобетона, заключается в том, что фиксация производится с помощью раствора или шпаклевки. Надежность такой фиксации обеспечивается наличием нескольких специальных удерживающих борозд на внешней стороне стенок коробки.

Для монтажа внутри гипсовых перегородок, равно как и для устройства узла распределения, внутри других полых перегородок, крепление может быть выполнено с помощью винтов через монтажные отверстия в дне элемента или же с помощью специальных зажимных или распорных элементов конструкции.

Наружная крышка такой фурнитуры, как правило, фиксируется с помощью защелок или же на винтовых соединениях. Внутренние коробки простого исполнения закрываются простым защелкиванием крышки, наружные чаще всего имеют винтовую фиксацию.

Отдельные изделия, в частности, коробки, предусматривающие использование защитного заземления, имеют внутри жестко закрепленную монтажную планку, с отверстиями и фиксирующими зажимными винтами, для надежного крепления проводов заземления.

Правила монтажа

Перед тем, как установить распределительную коробку, ознакомьтесь с требованиями, прописанными в главном нормативном документе электриков ПУЭ, а также с полезными советами по монтажу распределительных коробок:

1. Устанавливать коробку следует на расстоянии 10-30 см ниже уровня потолка.
2. К распределительной коробке всегда должен быть доступ. Бывают случаи, когда она была установлена на нужном расстоянии от потолка, но потом в ходе нового ремонта и монтажа натяжных либо подвесных потолков, коробка оказалась вне доступа (то есть уровень потолка опустился). Есть вариант, оставить небольшой люк в новом потолке для свободного доступа к коробке. Но, скорее всего, это будет иметь не вполне приглядный и эстетичный вид. Лучше всего заранее перед тем, как делать новые потолки, перенести её в доступное место.
3. При скрытом варианте электропроводки в стене проделывается углубление под каждую распределительную коробку по её размерам и форме (круглое или квадратное). Глубину ниши делают такую, чтобы коробка потом не торчала из стены, а крышка в закрытом виде получалась заподлицо со стенной поверхностью.
4. Наружные модели коробок монтируют уже на подготовленных оформленных стенах.
5. Если в помещении сделан качественный ремонт, то не хотелось бы портить его вид неприглядной крышкой, закрывающей распределительную коробку. В таком случае либо оформите крышку под ваш дизайн интерьера (наклейте обои либо покрасьте в тон), или заранее выбирайте коробку с декоративной крышкой.
6. В случае если вы заклеили коробку обоями, обязательно запомните место её расположения, чтобы при необходимости отрезать на том месте обои и получить доступ к местам соединений проводов. Лучше всего вести домашний журнал электрика, в котором будут нарисованы все точки коробок и пути следования проводов в штробах. Это очень удобно ещё и в том случае, если понадобится просверлить стену для картины или фоторамки. Зная схематический план проводки, вы точно не наткнётесь на неё электродрелью.
7. В распределительную коробку нужно заглядывать не только когда из неё уже дым повалит. Периодически необходимо проводить ревизию соединений на предмет их нагрева, а также подтягивать контакты.

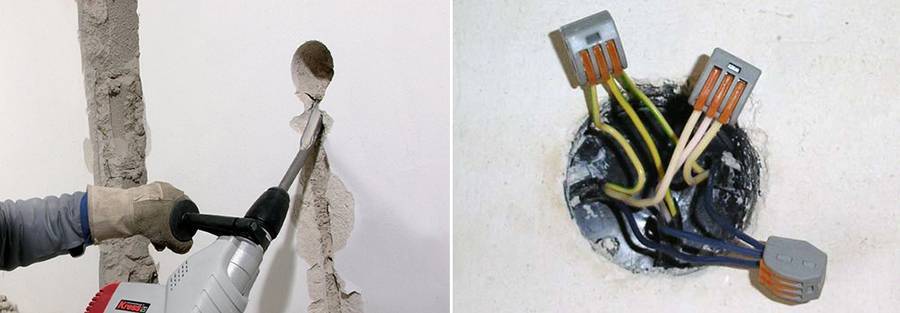

Установка коробки под розетку в бетон, кирпич, газосиликат.

Для того что бы установить подрозетник, необходимо сделать отверстие под него при помощи перфоратора или дрели и специальной коронки (на рисунке снизу).

Рекомендую покупать коронку диаметром 68 мм. Или 70 миллиметров, рассчитанную на бетон  SDS-plus. Она подойдет для всех видов стен, в отличии от коронки для кирпича, которая предназначена только для сверления в нетвердых строительных материалах.

Перед сверлением необходимо сделать разметку при помощи рулетки и карандаша- Я просто отмечаю центра под сверло коронки по всей квартире на одинаковом расстоянии от пола, если он ровный.

Запомните, что при сверлении коронкой- перфоратор или ударную дрель необходимо переключить только в режим сверления, а не комбинированный с долблением.

Если необходимо вмазать одну или несколько коробок, тогда можно обойтись и без коронок и под них насверлить сверлом отверстий и выбить нужных размеров нишу по обведенному контуру. В этом случае разметка производится обрисовкой контура подрозетника с небольшим запасом. А по бокам выбитых отверстий Я во всех комнатах на одинаковом расстоянии от пола провожу по уровню центр розеток или выключателей. Этими метками Я руководствуюсь при последующем вмазывании монтажных коробок.

Если необходимо установить не одиночную розетку, а например блок состоящий из 2, 3 или 4 электрических розеток или в комбинации с телефонными, ТВ или компьютерными, тогда необходимо купить специально предназначенный для этого цельный двойной, тройной или четверной блок коробок (примеры  на картинке снизу.)

Я на работе чаще всего использую одиночные монтажные коробки (сверху на картинке слева), которые можно составлять в блоки при помощи вставки одного в пазы другого. Но тем кто не является профессиональным электриком так делать Я не рекомендую, потому что без опыта очень тяжело вмазать такие блоки, потому что они выгибаются. Берите цельный блок под несколько мест, поверьте это значительно упрощает процесс и позволит быстро и ровно вмазать!

После того как отверстие готово, проверяем что бы монтажная коробка в него свободно помещалась, пряталась заподлицо стены. Выбиваем сбоку или на задней стенке отверстие и заводим в него кабель или провода.

Берем и разводим гипсовую или алебастровую смесь на несколько мест вмазывания или один блок, потому что эти смеси быстро сохнут. Я в своей практике, когда требуется замазывать большое количество коробок развожу в ведерке плиточный клей или гипсовую штукатурку  ROTBAND (Ротбанд), которые не засыхают до часа. А это позволяет на одном замесе вмазать не один десяток подрозетников.

Перед тем как заполнить отверстие раствором- смочите его водой. Затем в наполненное отверстие вдавливается коробка, которая должна встать по уровню стены.

Здесь главное учитывать, что ее лучше чуть глубже утопить, чем если бы она торчала хоть на миллиметр

Это важно соблюдать для того, что бы розетка плотно затем при установке прилегала к стене. Кроме того следите за тем чтобы, отверстия под саморезы или места под раздвижные лапки, при помощи которых крепиться розетка или выключатель были по вертикальному или горизонтальному уровню, а иначе они криво станут при последующей установке

Небольшой перекос легко выравнивается, а вот большой- нет.

Излишки смеси убираем шпателем. Ждем засыхания раствора и после окончания отделки переходим к установке и подключению розеток или выключателей.

Фото распределительных коробок для электропроводки

Также рекомендуем просмотреть:

• Схема подключения проходного выключателя
• Как выбрать и установить электрический распределительный щит
• Какие кабельные стяжки выбрать
• Как выбрать лучший дверной звонок
• Какой силовой кабель лучше выбрать
• Назначение и принцип работы дифференциального автомата
• Разновидности и схемы подключения ТВ-розетки
• Для чего нужна термоусадочная трубка
• Какой терморегулятор для теплого пола лучше выбрать
• Как выбрать и подключить двойную розетку
• Инструкция, как подключить розетку своими руками
• Схема подключения выключателя
• Как подключить двойной выключатель
• Лучший светильник с датчиком движения для дома
• Какой счетчик электроэнергии лучше выбрать
• Как выбрать и установить подрозетник
• Компьютерные розетки RJ45
• Какой должна быть высота установки розеток
• Как подключить розетку с заземлением
• Лучшие стабилизаторы напряжения для дома
• Как выбрать и настроить розетку с таймером
• Как подключить телефонную розетку самостоятельно
• Как выбрать люминесцентный светильник
• Выдвижные и встроенные розетки
• Как выбрать лучший галогенный прожектор
• Какой светодиодный прожектор выбрать
• Лучшие пластиковые короба для электропроводки
• Что такое умная розетка
• Что такое УЗО и как оно работает
• Обзор современных сенсорных выключателей
• Выбор и установка одноклавишного выключателя
• Правильный выбор автоматического выключателя
• Выбираем лучший крепеж для проводов
• Виды гофр для электрических кабелей
• Как выбрать точечный светильник для натяжных потолков

Способы соединения проводов в распредкоробке

Существует несколько основных способов соединения проводки в распределительной коробке. Для того, чтобы выбрать один из них, необходимо рассмотреть варианты подробнее.

Скрутка и изоляция

Это старый, но при этом проверенный годами метод соединения проводки. Суть состоит в том, что концы проводников сначала зачищают от слоя изоляции, а затем скручивают между собой плоскогубцами. После чего это место обматывают изолентой.

Скручивание жил проводников

У этого способа имеются преимущества:

• простота монтажа;
• отсутствие необходимости в дополнительных тратах.

Тем не менее, имеются и некоторые недостатки:

• некачественное соединение жил;
• отсутствие возможности соединения проводов из меди и алюминия.

Стоит отметить, что таким способом часто соединяют жилы при временном монтаже электропроводки. Согласно правилам безопасности, метод соединения не подходит для помещений с высоким уровнем влажности.

Пайка или сварка

Именно такими способами получится сделать долговечное соединение жил проводки. Сначала их концы тщательно зачищают от изоляционного слоя, затем скручивают, но уже без усилий. Далее потребуется с помощью припоя и паяльника запаять жилы, чтобы они получились монолитными. Затем необходимо дождаться, пока они остынут естественным путем, а только потом обматывать изолентой.

Пайка жил проводов

В случаи пайки толстых проводов потребуется использовать паяльник с плотным жалом из меди.

Преимуществом спайки является надежности соединений, но такой способ тоже имеет некоторые недостатки:

• необходимость приобретения паяльника;
• это трудоемкий процесс, с которым справится не каждый новичок;
• соединение получается неразборным;
• через время увеличивается уровень сопротивления в пайке, что приводит к утечке напряжения.

Часто вместо пайки, жилы соединяют методом сварки. Процесс имеет аналогичный принцип, только здесь уже используется аппарат для сварки, поэтому у мастера должны быть соответствующие навыки.

Опрессовка гильзами

Это тоже один из самых надежных методов фиксации жил проводников. Здесь их помещают в специальную гильзу и зажимают инструментом для опрессовки с обеих сторон. После чего эта гильза обматывается изолентой или на нее закрепляют кембрик.

Опрессовка жил проводников

Стоит отметить, что жилы помещают в гильзу либо с разных сторон, либо с одной. В случае первого варианта соединяться они будут в центральной части трубки. При выборе второго варианта необходимо учитывать, что диаметр жил не должен превышать объема гильзы.

Из преимуществ такого соединения следует отметить:

• надежность;
• доступную стоимость гильз.

Недостатки метода:

1. Гильза используется только один раз. Это значит, что в случае ремонта ее срывают и фиксируют новую.
2. Потребуется использовать специальный инструмент для качественного обжима со всех сторон.
3. Провода из алюминия и меди обжимают только специальными трубками, которые сложно найти в магазинах.
4. На электромонтаж придется потратить время.

Клеммное соединение

Если проводка сделана из разных материалов, то рекомендуется использовать специальные зажимы с пружинами или винтами. Соединить проводники таким методом несложно, в работе требуется лишь отвертка. Главное не затягивать болты с усилием.

Соединение проводов зажимами
