Как врезаться в газопровод — требования и порядок выполнения работ

Особенности врезки

Что такое врезка? Говоря профессиональным языком, это присоединение новой трубы к работающей «родственнице» — уже транспортирующей голубое топливо. Зачастую системы соединяют без отключения газа, даже магистральные, однако в этом процессе есть важные нюансы. Итак, давайте рассмотрим, как врезаться в газовую трубу под давлением.

Правила проведения работ

Запоминайте основные правила обращения с данными системами:

• врезку в сеть с низким давлением допустимо производить при показателях давления, не превышающих 80 мм вод.ст., но и не ниже 20;
• присоединение к магистралям либо сетям с высоким/средним давление возможно только после снижение его уровня до допустимого;
• если давление снизить невозможно, придется найти специальное оборудование, позволяющее делать врезку при нестандартных обстоятельствах;
• работы без снижения давления по закону разрешено проводить только соответствующим — имеющим разрешение на такой вид деятельности организациям (порой даже получающим специальный наряд);
• сварку и резку газом можно осуществлять на участках, имеющих давление от 40 до 150 кг/см (причем этот коридор должен соблюдаться на протяжении всего процесса).

Виды врезки

Соединять новую сеть с работающей системой можно при помощи таких технологий:

1. Холодная врезка, при которой основной трубопровод работает без изменений (объем голубого топлива в конструкциях и давление подачи остаются прежними — рабочими). По такому «сценарию» зачастую подключают к магистрали газовые сети новых пользователей. Многие народные умельцы знают, как врезаться в газовую трубу без сварки, поскольку технология эта относительно проста.
2. Сварка, называемая в народе «традиционным способом», — надежная, проверенная временем методика, правда, требующая определенной квалификации и наличия специального доступа у исполнителей, занимающихся подключением.

Что касается способов самой врезки, то они делятся на:

• катушечные, подразумевающие присоединение к торцу работающей системы;
• тавровые, когда врезка делается с пересечением осей сетей.

Как можно организовать газоснабжение частного дома

Магистральное газоснабжение самое безопасное

Газовое отопление наиболее распространено и является самым дешевым.

Есть два варианта газификации дома: подключение к центральной ветке газопровода или использование сжиженного топлива. У каждого из этих способов имеются свои технические нюансы.

Данная ошибка у котлов Бакси также может быть вызвана большим количеством воздуха, который скопился в отопительном контуре. Завоздушенность отопительной системы способствует быстрому нагреву теплоносителя, и именно на этот быстрый нагрев реагирует электроника газового котла – выключает отопительный прибор, выдавая на экран ошибку е25. Также появление этой неисправности может спровоцировать поломка циркуляционного насоса, или выход из строя температурного датчика. Реже всего данная ошибка появляется из-за некорректной работы электронной платы управления, или отсутствием уверенного контакта между циркуляционным насосом и электронным блоком управления.

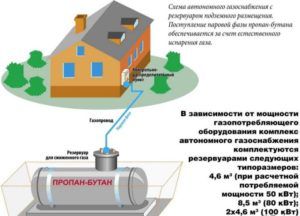

Провести газ в частный дом, если по близости нет магистрали, можно с помощью газгольдера. Это емкость, в которой хранятся большие объемы сжиженного топлива под давлением.

Размещают газгольдер обычно под землей, чтобы на участке было больше места. Для этого нужно правильно выкопать хранилище и обустроить его, чтобы не было перекосов. Обычно дно заливают бетоном, под которым есть насыпь песка и щебня.

Газгольдеры бывают вертикальными и горизонтальными. Вертикальные в грунте подогревают, так как зимой почва не способна обеспечить достаточное количество тепла.

В хранилища в него периодически закачивается топливо. Это может происходить 1 или 2 раза в год в зависимости от объема. В маленькие емкости сжиженный газ закачивают чаще. Можно выбрать объем газгольдера от 2500 до 20 тысяч кубометров.

Биогазовые установки или газогенераторы пока еще не распространены в России. Хотя таким способом топливо можно получить практически даром, используя для этого отходы животноводческих ферм, растительные остатки и другие материалы, из которых при переработке можно получить газ.

Минус таких установок в том, что для их строительства необходимо выделять большие площади. Это не всегда под силу владельцам частных домов. Есть опыт возведения газогенераторов вскладчину, когда несколько хозяев готовы вложить средства в строительство и запустить процесс производства метана для личного пользования.

В качестве сырья используют:

• помет птичий или навоз;
• отходы очистных сооружений – сточные воды;
• пищевые отходы.

В каждом регионе может быть своя уникальная сырьевая база, которую используют на постоянной основе. Плюс ко всему – есть государственные программы, которые помогают людям открыть свое дело по производству метана, а также утилизации отходов. Побочным и очень востребованным продуктом переработки органики являются удобрения.

Снять БЛОКИРАТОР за МИНУТУ (видеокурс от Штольца) (Все страницы)

ФОРМА И ПОРЯДОК НАПРАВЛЕНИЯ Адвокатский запрос должен соответствовать указанным в Законе требованиям, содержать определенную форму и необходимые реквизиты. Адвокатский запрос должен содержать: реквизиты договора об оказании юридической помощи; название органа, куда направляется запрос; адвокатские реквизиты; наличие ордера либо доверенности; законодательные нормы, согласно которым направляется адвокатский запрос; пояснения о запрашиваемых сведениях; ФИО клиента, в чьих интересах направляются адвокатские запросы; номер дела; способ передачи запрашиваемой информации; подпись адвоката в запросе; прилагаемые документы (если имеются) и др.

В КАКИХ СЛУЧАЯХ ВОЗМОЖЕН ОТКАЗ В ПРЕДОСТАВЛЕНИИ ЗАПРОШЕННЫХ СВЕДЕНИЙ. Причин для отказа в предоставлении сведений по адвокатскому запросу может быть несколько: должностное лицо не располагает запрошенной информацией; не соблюдены требования относительно формы, порядка оформления и направления адвокатского запроса; запрошенная информация имеет статус информации, доступ к которой ограничен; в случае особого порядка предоставления информации по адвокатскому запросу.

К специалисту необходимо обратиться в таких случаях: ДТП; залив жилья; определение размера упущенной выгоды; пожар; вред, нанесенный вандалами; нанесение вреда имуществу; разрешение имущественных споров; нанесение вреда зеленым насаждениям; оказание некачественных услуг и.

Оценка начинается с выезда специалиста на объект. Он осматривает состояние имущества и делает несколько фотоснимков, которые служат надежным доказательства. Оценщик тщательно просчитывает количество и размер затрат.

Техника безопасности

Каким бы ни было топливо – природным или сжиженным – оно является взрывоопасным веществом, поэтому требует соблюдения мер безопасности:

• нельзя приглашать для проведения внутренних или внешних работ людей, не имеющих определенных навыков и лицензии на право газифицировать объекты капитального строительства;
• нельзя самостоятельно подключаться к магистральному газопроводу;
• нельзя самому производить замену газового оборудования или осуществлять его ремонт;
• вентиляция должна быть естественной, запрещается на кухне устанавливать электрические вентиляторы для ускорения вентилирования помещения;
• в помещениях, где установлено газовое оборудование, воздухообмен должен быть в три раза больше по сравнению с остальными комнатами;
• нельзя использовать газовую плиту для обогрева помещения в теплое время года.

Технические характеристики

Бесперебойные поставки газа в дома потребителей напрямую зависят от пропускной способности газовых труб. В этой связи расчет данного параметра производится особенно тщательно. Причем этот процесс является обязательным вне зависимости от материала используемых изделий – полимеры или сталь.

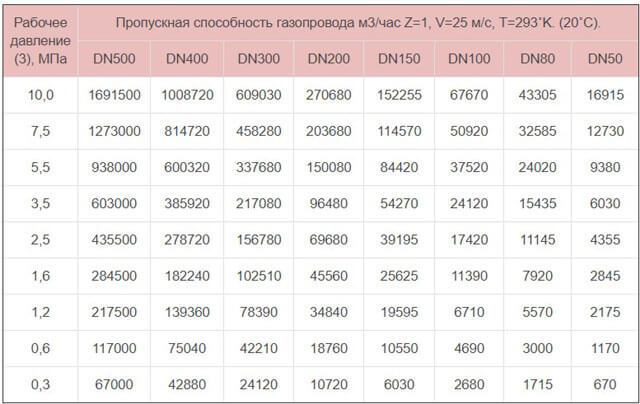

Чтобы определить максимальную пропускную способность каждой конкретной трубы, используется такая формула:
