Вертикальный мангал для шашлыка своими руками: особенности вертикального мангала

Типы жаровень

Существует два основных вида вертикального мангала.

  • стационарный;
  • переносной.

Самый оптимальный вариант, который имеет широкое распространение — это разборный мангал. Такая конструкция состоит из стенок, решётки и поддона для стекания жирового сока.

Такая конструкция предполагает частое переворачивание шампуров с мясом. Это необходимо для того, чтобы продукты жаренья равномерно приготовились со всех сторон.

По типу они разделяются на закрытые и открытые жаровни.

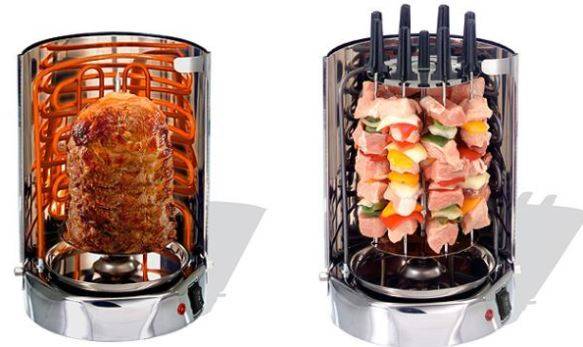

В закрытых конструкциях греющий элемент находится в середине, а шампуры располагаются вокруг него.

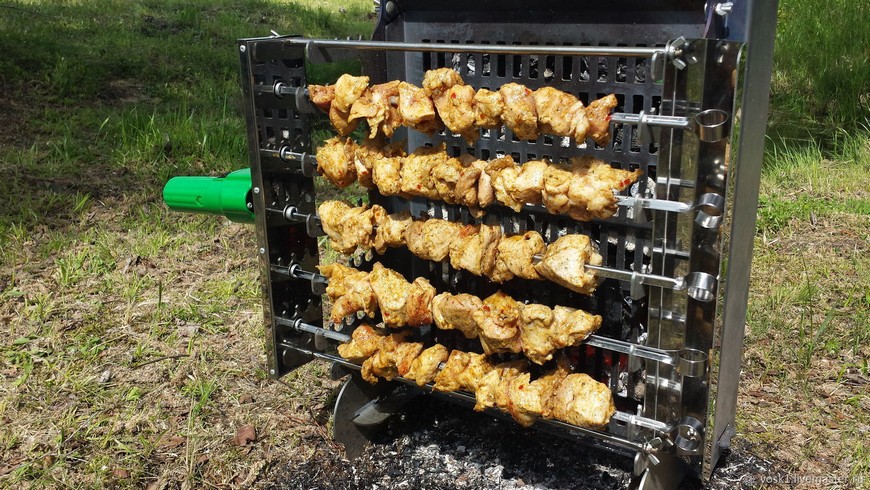

В открытых конструкциях жаровни располагаются по двум сторонам.

Как располагается шампуры в вертикальном мангале

Уже из названия понятно, что вместо стандартного горизонтального положения, мясо на шпажках располагается вертикально. Многие пользователи отмечают, что устройство вертикального мангала похоже не принцип работы самовара.

Только определённую температуре нагрева подвергается не вода, а овощи и мясо.

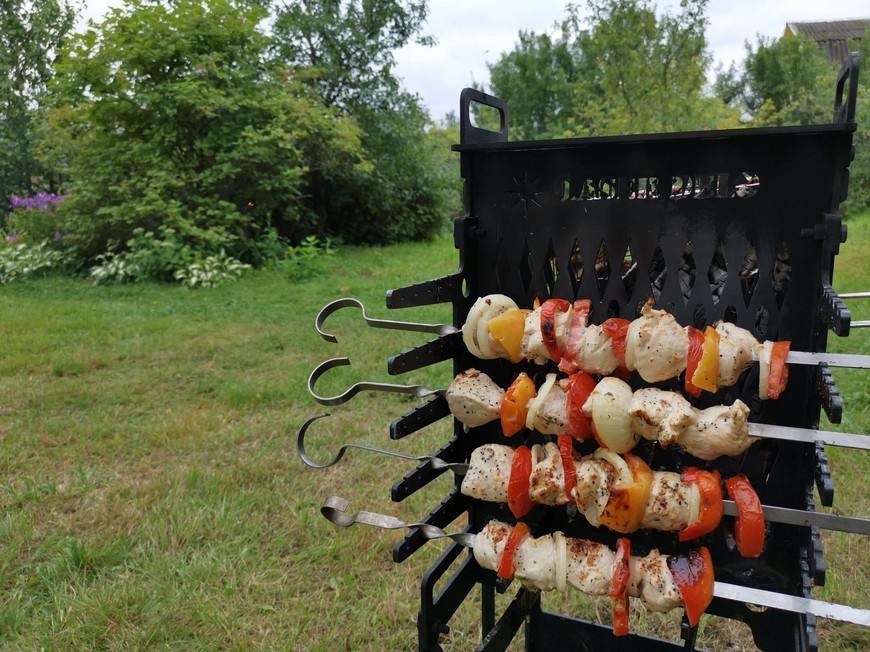

Конструкция имеет прорези для шампуров с двух сторон. В стандартных моделях пять прорезей с одной стороны и пять прорезей с другой.

Поддон

Как и в любом гриле, вертикальный мангал предусматривает наличие поддона. Такая структура позволяет скапливать стекающий с мяса жир. Это очень удобно, ведь тогда не страдает конструкция, а от стекающей жидкости можно легко избавиться.

Чертежи и инструкция по изготовлению своими руками

Рассмотрим простейший вариант вертикального мангала, который можно сделать своими руками. Ниже мы приложим подробную инструкцию. Построить её самостоятельно под силу любому, даже новичку. Однако будет намного проще тем, кто уже умеет обрабатывать металлические изделия.

Перед работой предварительно нужно подготовить необходимые материалы и инструменты:

Листы стали

Стальная сетка

Труба либо арматура (уголки)

Болгарка

Сварочный аппарат и электроды

Можно применить практически любой оставшийся от других работ металл. В качестве дополнительных элементов пригодятся предметы для специального декора, имеющиеся под рукой части фурнитуры. К примеру, для компактных вариантов мангала делаются ручки.

В качестве строительного материала подойдёт даже использованный ранее металл — не обязательно закупать новый.

Ниже мы приводим варианты немного отличающиеся по конструкции:

Варианты чертежей

Наш мангал будет немного других размеров, но принципиально мало отличаться. Теперь можно приступать!

Сначала нужно вырезать 2 пластинки-заготовки одинакового размера.

Далее отпилим 8 заготовок двух разных размеров из профильной трубы 15×15.

Собираем из них 2 рамки, затем свариваем их. Для удобства сварки приставим детали друг к другу и закрепим их фиксаторами. Приварим по краям, переворачивая заготовку. Отшлифуем возникшие неровности пилой.

Когда они будут готовы, подгоним под них 2 кусочка ПВЛ листа: вставим внутрь рамки, сделаем маркером разметку, отпилим и приварим.

Заготовим 12-15 деталей из квадрата 10×10 и две — из того же профиля 15×15.

Соберём всё, как одну конструкцию — получится небольшой ящик.

В итоге должно получиться примерно 15 перегородок.

В заготовленных  сначала пластинах сделаем несколько отверстий. Для удобства наклеим на них шаблон, на котором размечены места для сверления. Каждая заготовка будет содержать 6 отверстий по обеим сторонам.

Закрепим их по бокам ящика, закручивая шурупы удобным способом. Снизу (у дна) пластины должны выступать на одинаковое расстояние — это ножки будущего мангала.

Аналогичным образом сделать дно.

Ящик полностью готов.

Приступим к изготовлению самых сложных деталей.

Шаблоны выполняются по эскизу. Всего таких заготовок будет 12 штук.

Сделаем разметку на листе металла, наклеив на него образец.

Прижмем материал к рабочей поверхности.

Аккуратно отпилим по контуру шаблона циркулярной пилой.

Выложим получившиеся заготовки по две. Должно получиться 6 пар.

Фиксируя любым удобным инструментом каждую пару, проделываем дрелью по 2 отверстия на широком конце и боковой части.

По мере готовности зажимаем изделия, используя тиски, и обрабатываем напильником острые и неровные края, делая их скруглёнными, гладкими.

В конце обработки детали должны выглядеть следующим образом:

Настала очередь для поддона.

Он изготавливается путём простой сварки деталей, а затем вставляется внутрь ящика через нижнее отверстие. Главное — точно рассчитать все размеры.

К поддону приделывается ручка. Сам мангал окрашивается в любой цвет.

В боковые отверстия изнутри вставляются шурупы. На них надеваются заготовленные детали.

Конструкция фиксируется винтами снаружи. Получаются держатели для шампуров — по три с каждой стороны.

Мангал готов. Он получился полуразборный: с него снимаются держатели шампуров. Сейчас они держатся на винтах M6, зафиксированы небольшими стопорами. Также есть 2 выступа по обе стороны мангала, необходимые для его переноски.

Для транспортировки дополнительно делается ручка. Лучше, если она будет раскладная. Её концы зацепляются за вышеупомянутые выступы. С помощью такой портативной переноски можно легко и быстро транспортировать мангал.

После перемещения она снова складывается, убирается обратно в нижний ящик, куда, кстати, можно убирать все остальные детали. Однако, когда мангал находится в рабочем состоянии, ящик используется исключительно для сбора золы.

Таким образом, вертикальные мангалы удобны, помогают сохранить здоровье, получить безопасное, не пропитанное канцерогенами мясо. Какой вид подходит лучше всего — решает каждый сам, исходя из своих запросов и потребностей. При необходимости будет нетрудно изделие изготовить или заказать.

Мангал «чемодан»: оригинальные идеи для вашего участка

С приближением теплых дней не только дачники, но и многие горожане задумываются о выезде «на шашлык» с семьей и друзьями

Стоит обратить внимание на портативную складную металлическую конструкцию в виде чемодана. Такой мангал можно за весьма короткое время сварить даже во дворе, при этом понадобится минимум инструментов

Разборный мангал – это просто незаменимая вещь для пикника на природе. Хорошо, когда не только шашлык является собственного приготовления, но и мангал. Ведь зачастую купленная портативная жаровня не служит больше одного сезона. А если говорить о более габаритных конструкциях, то их стоимость оставляет желать лучшего.

Как сделать своими руками?

Конструкция закрытого типа

Для самостоятельного изготовления нетрадиционной жаровни инженерное образование необязательно. А вот навыки обращения с болгаркой и сварочным аппаратом пригодятся.

Материал используется разный. Чугун обладает хорошими износостойкими свойствами, но труден в обработке. Оцинкованная сталь имеет декоративный вид, но многих пугает ее возможность выделять токсичные вещества при нагреве до высоких температур. Скептики на это возражают, утверждая, что добиться такого при обычной жарке шашлыков невозможно.

Самыми популярными остаются металл в виде листов и нержавеющая сталь. Нержавейка признается заводскими производителями топливных сооружений лучшим материалом – она износостойкая, не боится перепадов температуры.

Чертеж №1.

Приготовленные заранее чертежи помогут не ошибиться в размерах и верно рассчитать пропорции. Каждую сторону внешнего короба лучше вырезать в форме трапеции из листов от 2 до 4 мм стали. Опытные умельцы рекомендуют брать от 3 до 5 мм.

Двухмиллиметровый металл обгорает за 3 года использования и быстро деформируется, зато хорошо подходит для мобильного варианта шашлычницы. Пятимиллиметровый металл сделает мангал тяжелым, но прочным и с длительным сроком эксплуатации – до 10 лет и больше.

Расширение вверху и сужение книзу основного корпуса позволяет делать закладку и вынимание шампуров быстрым, а наблюдение за жаркой удобным. Немаловажным моментом является и экономия топлива при достаточном объеме жара. Сварены углы должны быть под небольшим углом, примерно в 75 градусов.

Для удержания шампуров сверху приваривают четыре горизонтальные планки по периметру короба. А можно загнуть его стенки, выполнив по краям резьбу: углубления, в которые будут помещаться стержни шампуров, на расстоянии около 6 см друг от друга. Если отверстия сделать глубокие, это позволит отодвигать мясо подальше от угля к стенкам или наоборот, поближе, для качественного приготовления мяса.

Чертеж №2.

Также для творческого кулинарного подхода возможно перемещение шампуров из одного отверстия в другое: распределение тепла в коробе различно – ближе к углам прохладнее. Устанавливать шпажки нужно под углом, идущим параллельно трапециевидной форме топливника.

Выполнение короба своими руками из металла является первой частью работы. Вторая заключается в создании ящика для топлива из сетки, который устанавливается в центре мангала. Сетка не должна быть крупной, чтобы угли не вываливались из нее, но и не мелкой, — это увеличит время приготовления и затруднит обмен воздуха.

Высота топливника должна быть равна коробу, пропорции те же, но размера в два раза меньше, чтобы расстояние от стенок внутреннего короба до внешнего кожуха было приблизительно 20 сантиметров. В обычном мангале лучшей высотой от углей до мяса большинство считают 12-15 см, это же правило применимо и для вертикального мангала. В днище ящика для топлива нужно сделать отверстия по центру для циркуляции воздуха.

Если мангал сделан не из листов нержавеющей стали, а из металла, нужна покраска. Не помешает и акриловый лак, состав которого отталкивает воду. Пренебрежение к окрашиванию изделия ручной работы может привести к образованию ржавчины и недолговечности. Красить внутри бесполезно, ни одно покрытие не выдержит высоких температур, да и не нужно. А вот аккуратно покрашенные внешние стороны мангала улучшат его вид, и конструкция будет хорошо вписываться в любой окружающий пейзаж.

Краску нужно выбрать безопасную, не выделяющую вредных веществ и при этом термостойкую. Кремний-органические эмали или краски, устойчивые к высоким температурам, хорошо для этого подойдут.

Конструкция открытого типа

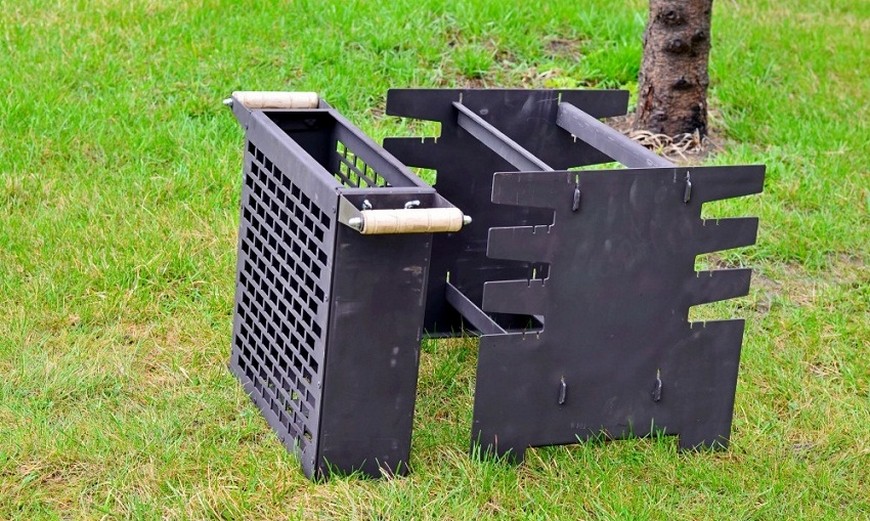

Вертикальный мангал без внешнего корпуса обычно делают разборным и берут с собой в поездку. Это тот же центральный короб из сетки, но по его бокам расположены друг над другом зубчатые выступы, на которые кладут шампура в обычном для всех горизонтальном положении. При этом экологичность приготовленной пищи сохраняется, ведь огонь располагается сбоку, а не под мясом. Такой мангал может быть как односторонним, так и двухсторонним. Только переворачивать шампура нужно будет чаще, есть риск одностороннего приготовления мяса.

Делаем своими руками (без сварки!)

Покупные варианты мангалов часто служат довольно непродолжительное время, быстро «сгорают», портятся.

Выход есть. Намного надёжнее пользоваться самостоятельно сделанным изделием из толстого и прочного металла. Чтобы изготовить маленький разборный мангал, потребуются:


Листы металла (толщина — 3 мм, остальные размеры произвольно-пропорциональные)


Болгарка


Шуруповерт


Круги по металлу, в том числе шлифовальный

Сначала делается одна выкройка, а потом по ней вырисовываются все остальные части.

Размеры:

  • ширина ножки внизу — 5 см, вверху — 3 см (запиливается вкось, сверху закругляется, потому что острый угол будет опасным);
  • прорезь по ножке — 15 см;
  • общая длина мангала вместе с ножками — 30 см;
  • рабочая площадь (куда осуществляется закладка угля) составит 41 см в ширину, 17 см в высоту;
  • расстояние от паза до реза (там, где будет вставка стенки боковой) — 1,5 см;
  • снизу отпиливается кусочек шириной 2 см для дна.

Выпиливаем размеченный шаблон, установив его на удобную поверхность и воспользовавшись болгаркой.

Отшлифуем края, но прорези пока что делать не нужно, потому что использоваться изделие будет под решётку. Если понадобятся, то добавить их не составит труда в любой момент. Другой вариант — просто сделать насечки для шампуров.

Далее сделаем вторую такую же часть (разметив по первому шаблону), а затем боковые стенки. Основные длинные части отличаются от двух оставшихся расположением прорезей: они будут находиться сверху, чтобы мангал можно было поднимать.

Когда все части будут готовы, приступаем к сборке. Вставим боковые стенки в прорези на основных, закрываем крышкой сверху.

Наверху сбоку приделывается ручка.

Отверстия проделываются по личному выбору. При желании можно приподнять дно дровами или чем-нибудь другим. В любом случае дополнительный выход для пара не помешает.

Надрезы для шампуров выполняются, как обычно, не сильно глубоко, ровно друг напротив друга на противоположных боковых стенках. Лучше сделать их заранее на всякий случай, даже если планируется использовать не их, а решётку.

Края рекомендуется отшлифовать и закруглить для безопасности и красивого внешнего вида.

Ширина боковой стенки получится примерно 31,5 см, а высота равняется аналогичной стороне основной части.

Загнутая нижняя часть, на которую нужно было оставить 2 см, если снять дно, выглядит следующим образом:

Как видно, изготовить подобный мангал самостоятельно можно достаточно легко и быстро. Однако максимальная толщина листового металла для него — 3-4 мм. С материалом в 5 и более миллиметров работать будет намного сложнее, потому что гнётся он намного хуже даже в тисках, и, тем более, вручную.

Даже для сгибания низа основных частей придётся приваривать их к рельсе тем краем, который нужно деформировать. С помощью ударов молотком аккуратно формировать сам изгиб.

Диаметр нижних отверстий — 13 мм.

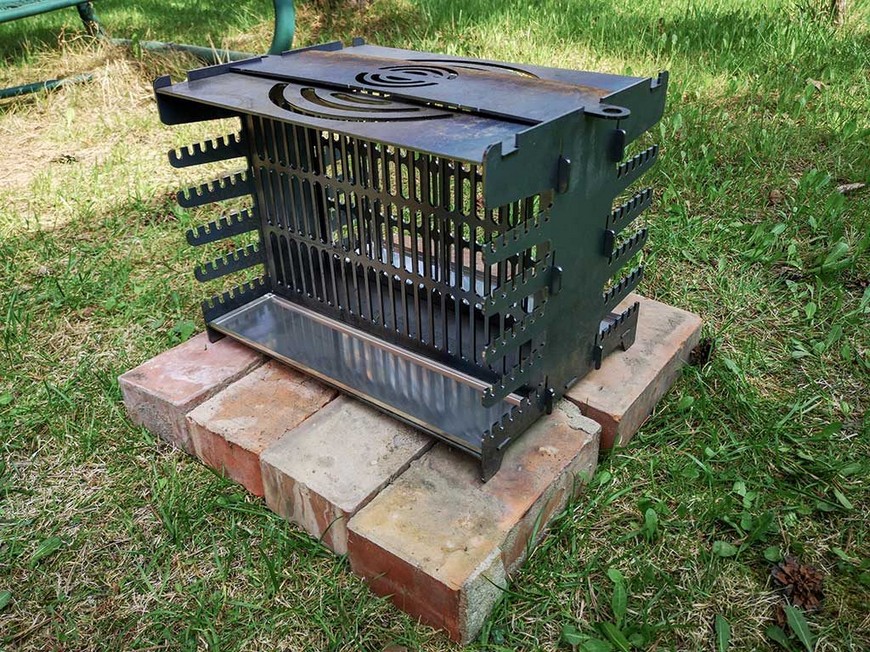

Готовый мангал выглядит следующим образом:

Как это удалось сделать?

Необычный очаг представляет собой короб, внутри которого установлена сетка с топливом. Продукты горения устремляются вверх, не попадая на шампуры с мясом, которые установлены вокруг жара в центре. Небольшое расстояние от раскаленных углей позволяет подрумянивать мясо с той стороны, которая обращена к жару, остальные прогреваются от металлической стенки внешнего кожуха и горячего воздуха внутри короба. Поворачивая каждый вертел, можно добиться прекрасной румяной корочки на всей поверхности шашлыка.

Из-за комплексного воздействия жара углей и горячего воздуха мясо готовится очень быстро и равномерно прожаривается со всех сторон. Сок и жир не капают на угли, а скапливаются в поддоне жаровни, не горят и не создают едкого дыма и копоти. Мясо приобретает характерный шашлычный вкус и аромат, а мангал после эксплуатации не приходится чистить от нагара. Больше информации об экомангале смотрите на видео.

https://youtube.com/watch?v=XG-mgbB0xK8

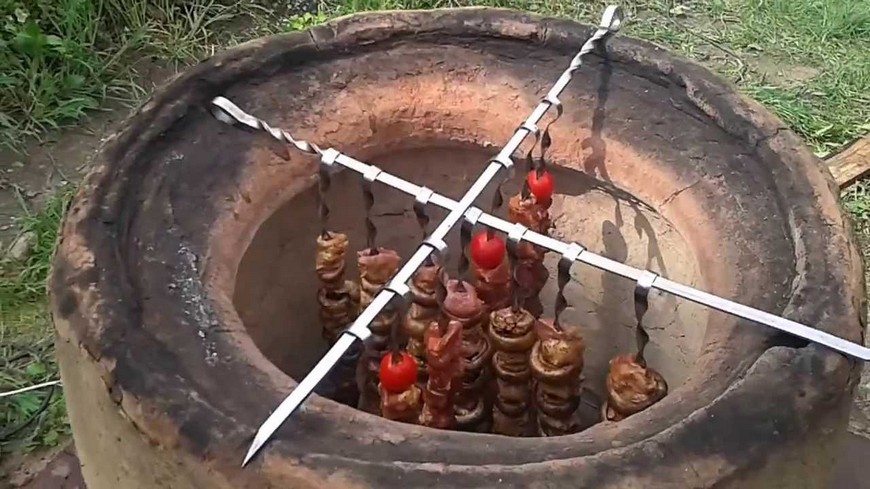

В целом конструкция вертикального мангала напоминает устройство русского самовара, в котором вместо воды нагревают шампуры с мясом. Готовить в такой жаровне можно и рыбу, и овощи. Существуют промышленные аналоги похожих конструкций: электрический мангал или электрогриль, у которых ТЭН расположен возле полукруглой стенки, а вертела установлены в центральной, вращающейся части, как в агрегатах для приготовления шаурмы.

Конструкция русского умельца выгодно отличается от таких изделий. Мясо нагревается сразу с нескольких сторон: от жара углей, от горячих стенок и циркулирующего воздуха. Это позволяет моментально создавать запекшуюся корочку и сохранять большую часть сока внутри кусочков.

Описание вертикального мангала для шашлыка

Все имеющиеся модели вертикальной шашлычницы объединены в один общий вид. Дело в том, что у всех у них одинаковый принцип расположения шампуров. Они сосредоточены не над источником тепла, а по бокам от него.


Как правило, такой мангал имеет форму колодца, в который необходимо забрасывать дрова или угли.

Расположение шампуров

Боковые стороны у него немного отклонены, а еще на них имеются крепления для шампуров. Внутри у такой конструкции расположены решетчатые перегородки.

Благодаря им удается защитить мясо от прямого контакта с топливом. Еще прямо над мангалом может находиться вспомогательная решетка. Она служит для приготовления еще одного блюда. Например, можно установить небольшой казанок или мясо для барбекю. Возможно вам также будет интересно узнать и понимать, как выглядят летние кухни с верандой.

Наверное, многих, у кого дома стоит обычная горизонтальная жаровня, возникает логический вопрос: а нужно ли менять свою конструкцию, которая и так нормально прожаривает мясо, на вертикальную? Несомненно, стоит. Кроме этого, вам не обязательно для этого покупать мангал в магазине. Вполне логично сделать его своими руками. Также будет интересно больше узнать о существующих проектах беседок с мангалом.

На видео – вертикальный мангал для шашлыка:

К несомненным преимуществам вертикального мангала необходимо отнести:

  1. Экологическая безопасность. Мясо сосредоточено в стороне от углей, так что дым на него не проникает. Концентрация вредных веществ в готовом блюде снижается в 1000 раз, если сравнивать с обычным шашлыком, полученным традиционным способом. При этом эффективность не снижается, даже если наполнить топливом всю высоту внутреннего колодца. Тепло, поступаемое от дыма и накалённого кожура, тщательно прогревать мясо.
  2. С вертикальным мангалом вы можете приготовить большее количество еды сразу. Расположение шампуров может осуществятся не с одной стороны, а с двух или даже четырех. Нередко такой мангал может вместить сразу 7 кг мяса.
  3. Можно одновременно прожаривать мясо, рыбу, овощи. При этом все эти продукты будут расположены с разных сторон жаровни.
  4. Если выполнить, на удерживающих шампурах, пластинах пару зазубрин, то мясо можно будет перемещать дальше или ближе к огню. Тогда ваше блюдо сможет максимально прожариться и сохранить все свои вкусовые качества.
  5. Безопасность. Так как угли не контактируют с мясом благодаря наличию зашитых решеток, то во время приготовления можно не переживать об ожогах или воспламенении предметов, находящихся поблизости.


Поскольку угли отделены от мяса защитными решетками, риск воспламенения расположенных поблизости предметов сведен к нулю.

Виды и размеры шашлычниц

Сегодня приобрести вертикальные мангалы можно несколько видов. Каждый из них отличается размерами и формой. Что касается общего принципа конструкции, то она одинакова для каждого вида. Итак, купить вертикальную жаровню сегодня можно следующих видов:

Мангал имеет вид разборного короба, который установлен на плоской площадке. Она же служит дном. Внутри короба сосредоточена сетка – решетка. Ее задача в том, что можно было осуществить закладывание топлива. По центру дна находится отверстие с мелкоячеистой сеткой. Еще мангал оснащен воздуховодом. Между вентральным коробом и началом корпуса выполнены отверстия. Они служат для фиксации шампуров. В верхней части жаровни сосредоточены пазы. Они необходимы для того, чтобы шампур прочно закрепился. При этом при установке они находится под углом, повторяя форму мангала. Так как мясо находится между источником тепла и корпусом горячий воздух не покидает мангал быстро, а блюдо готовится равномерно. Как делается навес для мангала из металла своими руками узнайте тут.

Этот вариант мангала представлен в виде сборно-разборной конструкции, имеющей форму конуса. Посредине расположена сетка, которая служит для укладки топлива. По сторонах находятся выступы, на которые происходит фиксация шампура с мясом. Наружный закрытый корпус отсутствует. Так необходимо регулярно проветривать мясо, чтобы его приготовления выполнялось равномерно с наружной стороны от источника горения

Для любителей вкусной и свежей еды, стоит обратить своё внимание на уличные печи для барбекю.

Изготавливаем колосники

Многие считают этот элемент мангала необязательным, так как и без него горение происходит, весят колосники немало, что особо ощутимо при пеших походах. Однако стальная решетка создает прослойку между тлеющими углями и листовой сталью основания. Это предотвращает преждевременное прогорание дна. Кроме того, угли не забивают отверстия для подачи воздуха, так как сквозь решетку проходит только пепел.

Изготавливаются колосники так:

  1. Нарезаются заготовки для будущей решетки. Необходимо не менее 5 длинных отрезков и 10 коротких. Размер заготовок должен быть таким, чтобы они свободно входили в печь.
  2. Пруты укладываются в жаровню так, чтобы не перекрывать отверстия в дне. Прямо на основании проводится их первичное прихватывание сваркой.
  3. Зафиксированная решетка достается из печи и сваривается уже капитально. По углам и посередине к решетке привариваются ножки высотой 1,5 см.

Плоскость решетки целесообразно выровнять, чтобы было легче перемешивать угли.

Мастерим стационарные модели

Есть несколько способов. Они не очень сильно отличаются, но все-таки разница есть.

Способ первый: с минимумом сварных швов

Его можно использовать если у вас есть достаточно большой кусок металла, на котором поместится вся «развертка». В этом случае размечаете все выясненные выше размеры, вырезаете «лишние» углы. Потом места сгиба аккуратно подрезаете болгаркой: легче будет сгибать.

Начинаем все с нанесения размеров на лист металла, потом вырезаем лишние углы

Далее, начинаем работать сварочным аппаратом. Для сварки металла 2-3 мм лучше всего подходит инверторные сварочные аппараты. Наверное, мангал — лучшее изделие для начинающего сварщика. Тут не нужна герметичность швов. Дырки даже приветствуются — через них будет поступать воздух для горения. Наложив четыре шва, получаем готовый короб мангала.

Сгибаете заготовку, потом завариваете швы

Если металл использован тонкий — 1,5-2 мм, дно и стенки может выгнуть. Чтобы этого не произошло, их можно усилить уголком или профильной трубой.

Дно и стенки можно усилить — чтобы их не выгибало от высоких температур

Далее осталось приварить только ножки. Они могут быть из уголков, или труб. Варианты разные, но оба можно использовать. Как приварить к металлическому мангалу ножки из труб смотрите на фото. Кстати, по такому же принципу можно сделать ножки у разборного мангала — подобрать диаметры так, чтобы они плотно входили. Или приварить ко дну гайки, а на гладкой арматуре соответствующего диаметра нарезать резьбу.

Как прикрепить к дну мангала из металла ножки из труб

Еще один способ сделать ножки из уголков или профильной трубы. Тут все еще проще: привариваете в углах.

В качестве ножек для мангала можно использовать железный уголок или профильную трубу небольшого сечения

Способ второй: сварки много

Этот случай вам подходит, если у вас есть металл, но он в наличии небольшими кусками. Тогда просто нарезаете необходимые заготовки, а потом их свариваете. В этом случае, конечно, накладывать сварные швы нужно более качественно: их протяженность гораздо больше.

Второй способ сделать мангал из металла своими руками — нарезать все необходимые детали для короба и затем сварить

После того как короб собран, остается приварить ножки. Тут никаких отличий нет. Несколько вариантов описано выше.

Способ третий: на каркасе из уголков

От второго варианта отличается последовательность действий. Возможно, это более правильный способ: тут есть каркас, который не даст металлу выгнуться. Вообще, такой самодельный мангал получается более прочным. После последовательность работы такая:

  • свариваете каркас из уголков (на фото слева) или профильной трубы (на фото справа)
  • к нему привариваете дно, и после — стенки.

Эти мангалы из металла сделаны на каркасе

Ну, и если делаете мангал для себя, своими руками, может имеет смысл предусмотреть для комфорта столешницу и/или раму для укладки шампуров, как на фото ниже. Жаровня по верхнему краю усилена профильной трубой. Усиление сварено так, чтобы можно было вставлять «дополнения». Так что и столик и подставка под шампура — может вставляться или нет по желанию.

Самодельный мангал из металла с опциями: столиком и подставкой для шампуров

А для тех, кто любит все делать основательно, есть идея железного мангала под навесом. Замечательно сделано. Такой металлический мангал с крышей своими руками сделал начинающий сварщик. Этот проект он использовал для тренировки: учился варить инверторной сваркой. Очень хорошая идея, да и исполнение неплохое.

Самодельный мангал под навесом с «кухонным» уголком

Советы по использованию

Мангал – это одна из самых необходимых вещей. Конструкция может быть самой разнообразной, равно как и сырье, из которого его изготавливают. В любом случае, прежде чем вы определитесь с параметрами жаровни, следует грамотно выбрать для нее место.

Само по себе назначение мини-кухни предполагает, что мангал должен находиться на некотором удалении от жилого строения, обычно его устанавливают так, чтобы он обращался к глухой стороне дома

Важно, чтобы дым от него не проникал в окна, а искры не попадали на легковоспламеняющиеся предметы. Старайтесь, чтобы в радиусе 3 метров не было деревянных объектов, складированных досок, садовых деревьев

Ну и в заключение хочется отметить, что изготовить мангал под силу абсолютно каждому. Чтобы сделать его качественным и стильным, не надо быть гуру строительства, достаточно иметь самые простые навыки работы с инструментами и материалами разных типов. Это не только позволит вам создать изделие идеального вида, но и существенно сэкономит ваши средства.

В любом случае, мангал, созданный своими руками обходится дешевле, чем аналогичный из магазина. Даже при приобретении самых дорогостоящих материалов самостоятельная работа будет стоить меньше, чем использование наемных специалистов. Кроме того, личный контроль за работой на каждом этапе позволит вам быть уверенными в том, что мангал делается если уж не на века, то на несколько лет точно.
