Как сделать удобный и практичный мангал из газового баллона

С чего начать?

Первым делом нужно отыскать подходящий баллон для сжиженного газа. Это не составит большого труда, если вы хоть раз заправляли плиту газом из баллонов. Достаточно лишь заглянуть в свой гараж. Если вы не имеете в распоряжении пустой емкости для хранения сжиженного газа, не беда, пустой баллон можно приобрести в пунктах сбора металла. Чтобы изготовить качественный гриль, вам потребуется емкость 50 литров.

Смиритесь с тем, что изготовленный мангал не будет выглядеть презентабельно. Но это отнюдь не повлияет на качество приготовленного шашлыка. Конечно же, если приложить чуть больше усилий и внимательности в процессе изготовления гриля, то он будет иметь более опрятный вид. Необходимо предусмотреть место для размещения мангала или гриля.

Также стоит учесть то, что начало предстоящих работ предусматривает наличие сварочного аппарата, без него просто не обойтись. Если у вас нет данного оборудования, можно обратится за помощью к специалисту по сварочным работам. На сегодняшний день это не проблема. Существует масса объявлений, где высококвалифицированные сварщики предлагают свои услуги за сравнительно скромную плату.

Даже пустой баллон может иметь внутри остатки газов или конденсат. Чтобы его полностью опустошить достаточно лишь открутить вентиль и подождать пока газ полностью не выйдет. Эти действия нужно делать на свежем воздухе, не выбирайте для этого закрытые и тесные помещения. Также необходимо убедится, что поблизости нет источников открытого огня или искр, ведь это может привести к самовоспламенению газа.

Для определения того, что газа не осталось в емкости, необходимо использовать раствор мыльной воды. Если помазанный мыльным раствором клапан не выделяет пузырьки, в таком случае дело сделано, емкость совершенно пуста. Но на этом еще не все.

Далее, необходимо перевернуть баллон клапаном вниз, чтобы накопившийся внутри конденсат мог полностью выйти наружу. После этого емкость необходимо заполнить до верха обычной водой и оставить на пару дней. Для этого пригодится обычный шланг с напором воды. Как правильно класть тротуарную плитку своими руками на бетон расскажет эта статья.

Лишь после вышеприведенных действий последующие работы с емкостью будут максимально безопасными. Стоит подчеркнуть, что упомянутые действия обязательны к выполнению, от этого зависит ваша безопасность и окружающих людей.

После этого можно приступить к не менее важному моменту – созданию чертежа или проекта. Этот процесс индивидуальный, так как каждый человек может для дальнейшего удобства пользования мангалом внести некоторые коррективы в чертеж

Определите все основные параметры будущего изделия и запишите их на листе бумаге. При этом ничего не должно быть упущено.

Также стоит позаботиться о том, чтобы под рукой были все необходимые инструменты, к которым относятся:

• электрическая дрель;
• болгарка с диском по металлу;
• отвертка или шуруповерт;
• петли нужных размеров;
• труба;
• металлические заклепки;
• аппарат для сварочных работ.

Естественно, главное, что еще потребуется, это сам баллон. Как упоминалось выше, предпочтительно использовать емкость на 50 литров, однако можно выбрать и баллоны меньших размеров.

Крепление опоры

Барбекю характеризуется круглым основанием, поэтому нужно продумать, на чем конструкция будет располагаться. Если сделать опору из кирпича, камня, получится стационарное изделие, которое не удастся переместить, когда это необходимо. Предпочтительным вариантом являются металлические ножки, их можно сделать из труб, уголков. Если есть ненужная металлическая вещь, например, опора от старой швейной машинки, ее используют для установки барбекю.

Прикрепить основание к днищу конструкции можно двумя способами:

1. Стандартный крепеж (болт, гайка). В этом случае необходимо на дне просверлить отверстия, в которые будут установлены болты. Их располагают резьбой наружу. В металлической основе тоже делают отверстия, на этих участках приваривают гайки, благодаря чему в процессе эксплуатации крепеж не будет раскручиваться.
2. Сварка основных элементов. В этом случае к днищу крепят металлические уголки. Их форму придется немного видоизменить так, чтобы сверху легла круглая барбекюшница. Для этого одну из полочек немного подрезают, делая скругленный вырез. Уголки приваривают к бывшему баллону, а затем таким же способом крепят к основанию.

А можно использовать ножки от старой швейной машины.

Высота ножек может быть любой. Все зависит от личных предпочтений. Руководствоваться нужно удобством. Слишком низкие ножки не позволят стоять у барбекю ровно, придется постоянно наклоняться. Ориентироваться лучше на средний рост взрослых членов семьи. При этом нельзя забывать о том, что баллон характеризуется значительной высотой.

Делаем жаровню из металлического баллона

Для начала следует определиться, будет ли создание мангала из такой тары лучшим вариантом. Все-таки сделать стационарное барбекю можно практически из любых подручных материалов: буржуйки, бочки, листов ненужного металла, кирпича — вариантов море.

Преимущества

Первое и главное достоинство, которое отличает самодельные мангалы, — экономичность по сравнению с покупными готовыми барбекю. Даже если старого газового баллона в хозяйстве не нашлось, приобрести такую емкость можно по низкой цене. Останется лишь правильно его подготовить к превращению в мангал. К другим достоинствам жаровни из баллона относятся:

• простота изготовления — имея нужный инструмент и чертежи, сделать мангал своими руками сможет даже человек, обладающий лишь базовыми навыками;
• функциональность — использование дополнительных приспособлений позволит готовить не только шашлыки, но и гриль, а также коптить мясо и рыбу;
• прочность и надежность — при изготовлении баллонов применяется высококачественная сталь, такой мангал прослужит долго даже при активной эксплуатации;
• удобство использования — из-за прочности стали дно не прогорит, поэтому угли после завершения готовки не нужно тушить, достаточно закрыть крышку жаровни;
• многообразие дизайна — реализовать можно разные идеи, изготовить мангал переносным или стационарным, придать дымоходу для копчения форму трубы паровоза, декорировать жаровню в винтажном стиле и др.

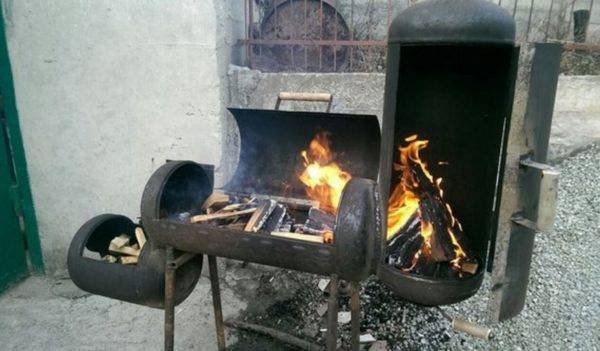

  Фото: мангал в виде торпеды

Стоит отметить и размеры конструкции: на мангале из баллона можно приготовить в два раза больше мяса, чем на дешевом покупном барбекю из металла.

Пользователи часто ищут:

• Самодельный мангал из металла
• Вертикальный мангал для шашлыка

Недостатки

К минусам использования такого изделия относятся:

1. Неприглядный внешний вид стандартного баллона, особенно если он старый. Облезлая красная краска, вмятины и следы от сварки испортят эстетику барбекю, если не поработать над его отделкой. Лучше использовать термостойкое покрытие — это дополнительно защитит от ожогов при готовке.
2. Большая масса конструкции — переносным такой мангал будет лишь условно. Брать изделие с собой на природу точно не получится, так что подходит этот вариант только для использования на придомовой территории.
3. Если навыков работы со сварочным аппаратом недостаточно, пострадает надежность конструкции.
4. Совершение ошибок при изготовлении мангала, несоблюдение технологии приведет к низкой эффективности, а то и неработоспособности жаровни.

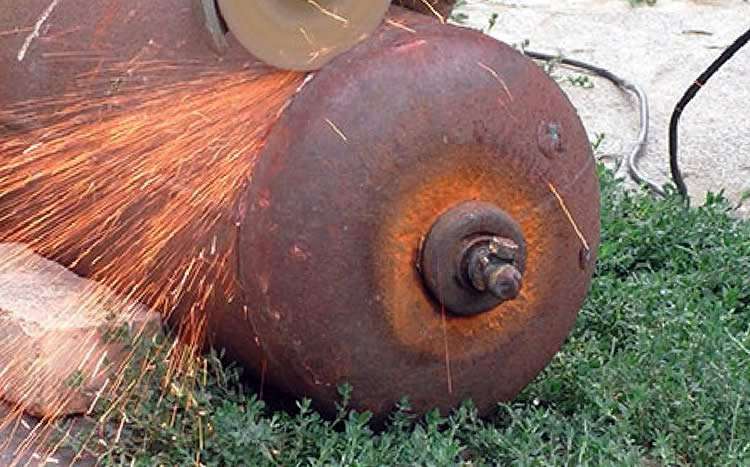

Фото: при резке баллона помните про технику безопасности

Конструктивные особенности газового баллона

В 1953 г. была утверждена конструкция баллонов для индивидуальной газификации квартир и домов. В дальнейшем были разработаны устройства, устанавливаемые не снаружи, а внутри здания.

Газовые баллоны для индивидуального использования по ГОСТ 15860-84:

1 – башмак; 2 – нижнее днище (сфера нижняя); 3 – пояс усиления; 4 – верхнее днище (сфера верхняя); 5 – место для паспорта баллона; 6 – воротник (кожух защитный); 7 – клапан; 8 – ограничительное кольцо горловины для баллонов без обечайки и с клапаном; 9 – обечайка; 10 – кольцо горловины для баллонов с обечайкой и вентилем; 11 – вентиль запорный; 12 колпак предохранительный

Для проектирования мастерам важны основные размеры, их можно найти в прилагаемой таблице 1. Пользуясь данными, можно самостоятельно проработать вид и параметры изделия, которое предполагается изготовить самостоятельно.

Таблица 1: Размеры баллонов для хранения и перевозки пропана

Значения размеров баллонов, мм	Емкость баллона номинальная, л
2,5	5,0	12,0	27,0	50,0	80,0
D	200±2,5	222±+3,0	222±+3,0	299±3,0	299±3,0	299±3,0
D₁	200±3,5	200±3,5	200±3,5	270±4,0	299±4,0	299±4,0
D₂	155±5,0	155±5,0	155±5,0	222±5,0	—	—
D₃	160±3,5	160±3,5	160±3,5	230±4,0	—	—
S	2,0±0,3	2,0±0,3	2,0±0,3	3,0+0,3	3,0+0,3	3,0+0,3
H	225±2,0	285±2,0	470±2,5	575±3,0	960±3,5	1400±4,0
H₁	136±2,0	197±2,5	384±2,5	474±3,0	830±3,5	1275±4,0
Масса сжиженного газа в баллоне, кг	2,8±0,10	4,0±0,12	6,0±0,15	14,5±0,10	22,0±0,15	31,5±0,20

Из представленных данных видно, что толщина стенок у емкостей большого объема довольно солидная, она составляет 3 мм. Для устройств, где производится сжигание твердого топлива, подобные стенки будут служить довольно долго.

Слесарные работы

Осталось вырезать то, что разметили. Многие умудряются выкрутить вентиль с юбкой, но я сделал проще. Аккуратно вырезал его болгаркой. Получилось отверстие
диаметром в 100 мм под трубу.

Крышка мангала

Крышка мангала вырезается по намеченному контуру, но есть несколько нюансов:

По бокам режем кругом шириной 2,5 мм чтобы зазор был хорошим. Режем сразу или в два этапа, сначала кругом в 1мм потом вторым в 2,5

Во время готовки крышку в любом случае поведет и этих зазоров должно хватить на компенсацию перекоса.
Режем очень осторожно, соблюдая технику безопасности. Метал в баллоне, находится под напряжением

Режьте сначала продольные швы. Потом 2 поперечных, но по краям оставьте недорезы. И по очереди, после, аккуратно срежьте. При этом крышка частично распрямится и станет шире баллона. Это не страшно, при желании все можно подогнуть.
Петли можно взять обычные дверные, но помассивнее. Лучше гаражные они будут надежнее.
После подгона крышки по контуру наварите юбку листы шириной 3 см. чтобы прикрыть щель. Еще раз примерьте, подгоните размер и можно приваривать петли.

Вот собственно и все. Козлы и крепление мангала, а так же прочие удобства сделаете сами под свой рост и на ваш вкус. Вот что в итоге должно у вас получиться. Думаю, даже лучше сделаете, тк это мой первый опыт.

Общие рекомендации при обработке баллонов:

1. 1. Резать металл необходимо болгаркой. При обработке «автогеном» разрез получается неровным, и края придется дополнительно обрабатывать.
   2. На дне мангала можно сделать небольшие отверстия диаметром 6 мм для того чтобы стекала вода, если мангал хранится на улице.
   3. Концентрические сварные швы, которыми привариваются полусферы боковин к цилиндрическому корпусу, имеют технологическую особенность. Внутри расположены центровочные кольца, которые удерживают конструкцию при заводской сварке. Их можно использовать в качестве опор для крышки. Или не заморачиваться и сделать, как описано выше.
   4. В баллонах для ГБО имеется фланец для установки мультиклапана и вентиляционного короба. Он расположен на цилиндрической части корпуса. Не удаляйте его без особой необходимости. При создании конструкции с крышкой, к нему можно подсоединить дымоход;
   5. При наличии вентиля на торце – его можно срезать, а отверстие заглушить. Или организовать дымоход с коленом 90º.

Важно! Перед началом работ обязательно провентилируйте баллон. Остатки газа при попадании внутрь искр от болгарки, могут взорваться

Идеальный вариант – заполнить емкость водой, и слить ее. Как это сделать правильно читайте ниже.

При наличии бокового фланца (в баллонах для ГБО) можно установить его отверстием вниз на солнце. Остатки газа тяжелее воздуха, поэтому при небольшом нагреве он выйдет наружу. После этого продуйте баллон сжатым воздухом.

Финальная обработка конструкции

Завершающей работой при изготовлении гриля будет покраска изделия. Это поможет уберечь его от ржавчины и придаст приятный внешний вид. Выбор термостойких красок, подходящих для окрашивания жаровни, достаточно широк.

Можно использовать краску, предназначенную для глушителей. Она очень хорошо держится на металле, и не теряет свои качества при сильном нагревании. Недостатком такого покрытия являются высокая стоимость и сложная технология использования.

Готовый гриль из газового баллона

Покрасить гриль можно специальной краской для печей и каминов. Минусы у нее такие же, как и предыдущей.

Самым дешевым вариантом будет покраска жаровни составами на основе битумных смол. Например, кузбасс-лаком.

Самым удобным вариантом будет использование жаропрочной краски в баллончиках, так как ложится она ровнее и не стекает.

Виды краски:

• Оксидированная. Защитит металл от ржавчины и коррозии.
• Порошковая. Рекомендуется использовать только в том случае, если есть возможность после покраски обработать поверхности при помощи обжига.
• Кремнийорганическая эмаль. Самый оптимальный вариант для покраски гриля, так как выдерживает нагревание до 600°C.

Технология покраски:

1. отшлифовать наружную поверхность жаровни при помощи крупнозернистой наждачной бумаги;
2. обезжирить металл уайт-спиритом или растворителем;
3. нанести первый слой краски;
4. дать ему высохнуть не менее 12 часов (10 минут для краски из баллончика);
5. таким же способом нанести еще 3-4 слоя.

Перед окрашиванием нужно принять меры предосторожности – надеть защитные очки, респиратор и резиновые перчатки. Для защиты мангала от появления ржавчины можно воспользоваться народным методом обработки

Для этого нужно сделать следующее:

1. сделать 5% раствор серной кислоты;
2. обработать им все поверхности;
3. сделать крепкий мыльный раствор;
4. прокипятить в нем гриль;
5. завершающим этапом будет кипячение конструкции в растворе каустической соды.

Этот способ поможет защитить металл от коррозии и ржавчины на длительное время.

Копчение сала в смокер гриль

Есть два способа обработки сала дымом:

• горячее копчение;
• холодное копчение.

Горячее копчение

Эта обработка производится в гриле, на решётке. Огонь разводится в дополнительной топке, дым из которой поступает в коптильную камеру.

Для приготовления сало необходимо порезать на куски, посолить и оставить на несколько часов. Длительность копчения составляет 30-60 минут, до появления коричневой корочки. После окончания обработки дымом копчёное сало желательно выдержать сутки в холодильнике для созревания.

Холодное копчение

Это копчение возможно только в трёхкамерных смокерах и производится во второй коптильной камере. Огонь при этом разводится в дополнительной топке, крышка гриля должна быть закрыта.

Холодное копчение производится при температуре ниже 40°С, поэтому такому виду обработки подвергается солёное сало. Длительность приготовления составляет 2-3 дня.

Интересно также узнать, как делается коптилка для рыбы своими руками.

Копчение сала в смокер гриле

Разновидности мангалов

Сегодня в магазинах можно встретить огромный ассортимент дачных барбекю и коптилен на любой вкус. Но покупать такое изделие вовсе не обязательно, ведь мангал можно изготовить из газового баллона, бочки и других материалов своими руками. Прежде чем понять, какая конструкция подходит именно вам, необходимо знать, какие вообще бывают мангалы:

1. Складной. Это, как правило, портативные транспортабельные конструкции, которые можно брать с собой. Переносные мангалы чаще всего складываются в книжку-чемодан или просто разбираются на детали. Материалом для изготовления чаще служат металлические листы небольшой толщины.
2. Переносной. Это достаточно тяжелая установка, она почти не разбирается, но легко переносится на малые расстояния. Такие мангалы вы сможете лишь перемещать по территории вашей дачи, но взять с собой на пикник уже не представляется возможным.
3. Стационарный. Такой самодельный мангал могут изначально встраивать в фундамент. В других случаях это просто крупногабаритные тяжелые конструкции, имеющие большой вес. Могут быть изготовлены из камня или кирпича, как видно на фото.

Материал для самодельного мангала должен быть:

• Прочным и надежным.
• Огнестойким.
• Удерживать тепло.

Отличным вариантом является стандартный мангал из старого газового баллона, смастерить его легко, используя чертежи и необходимые инструменты. Конструкции какой конфигурации можно изготовить:

Коптильня. Герметичная конструкция, к ней дополнительно приваривается труба, чтобы получилась настоящая топка с дымоходом. Перед тем, как начать пользоваться таким мангалом, его нужно несколько раз протопить.

Барбекю. В корпусе баллона вырезается крышка и устанавливается на петли. Продукты питания помещаются на металлическую сетку, расположенную внутри конструкции. Сделать барбекю просто, нужно лишь вырезать деталь от боковой стенки баллона, как видно на фото.

Смокер. Такая емкость играет роль коптильной, барбекю и печки-гриль одновременно. Для создания изделия необходимо наличие несколько отдельных баллонов, поэтому технология изготовления считается достаточно сложной, а работа кропотливой и требующей много времени

При этом баллоны должны быть разных габаритов и объема, поэтому важно четко следовать инструкциям и тщательно рисовать чертежи.

В качестве декора можно использовать металлические спицы, фигурные ручки, прутья или другие детали. Оформление корпуса зависит от вашей фантазии, главное, чтобы мангал вписывался в ландшафт дачной территории. На видео мастер-классе показано изготовление емкости для барбекю с пошаговой инструкцией и по чертежам.

Подготовительный этап

Всегда соблюдайте правила безопасности. Минус пропанового баллона в том, что пары газа держатся в нем довольно долго. Даже если в баллоне давно нет газа, он может взорваться от малейшей искры. Поэтому первым делом проводится промывка. Сначала открываете вентиль и стравливаете газ, который мог остаться в баллоне. Затем переверните его и избавьтесь от конденсата.

Аккуратно срежьте вентиль газового балона, время от времени поливайте его холодной водой. Затем подсоединяете шланг и наполняете баллон водой, иногда встряхиваете, чтобы улетучивался газ лучше. Баллон должен простоять с водой не менее суток, только после этого нужно его опустошить (делать это подальше от жилых домов и не на почву). Все, емкость готова к проведению работ.

Если вы делаете открытый мангал или барбекю, то каких-либо чертежей не нужно, конструкция достаточно простая. Да и в целом нет особых требований, все зависит от ваших предпочтений, в каких пропорциях резать баллон. Но стоит ознакомиться с рекомендациями:

1. Если на мангале планируете использовать решетку и готовые угли, то емкость лучше разрезать пополам.
2. При пользовании шампурами и дровами в качестве топлива нужно основу сделать большей высоты.

Самый простой вариант — это разрезать емкость на две части, к каждой приварить ножки, и получится два хороших открытых мангала. Но функционал ограничен и внешний вид не очень привлекательный. И в любом случае нужно устанавливать его на ножки, чтобы удобно было готовить. Как вариант — приварить поперек две трубы, чтобы ставить конструкцию на землю. Но сидеть возле жаровни на корточках неудобно, особенно если нужно много готовить пищи. Поэтому мангал своими руками лучше сделать полноценный, с функцией коптилки и всеми возможными мелочами, полезными при эксплуатации. Прежде чем приступать к изготовлению, рассмотрите фото конструкций, подберите для себя наиболее привлекательный вариант.

Опасности

При изготовлении гриля из обычного баллона нужно учитывать потенциальные опасности, которые могут повлиять на качество изделия, а именно:

1. Плохо проведенные сварочные работы обязательно скажутся на прочности гриля. Если вы не компетентны в данном вопросе, лучше всего воспользоваться услугами опытных специалистов.
2. Используя термостойкое покрытие для своего изделия, вы существенно подымите его эстетический вид.
3. Готовая конструкция будет иметь внушительный вес, что повлияет на удобство транспортировки.

Учитывайте вышеприведенные нюансы при изготовлении собственного мангала.

Последующая разметка

Далее нужно разметить нашу емкость. Для примера мы выберем модель на 50 литров. Данный объем подойдет для того, чтобы изготовить приблизительно 6 порций шашлыка. Диаметр данной емкости составляет 96 см. Для обеспечения ровности разметки делайте отступы от продольного шва. Данный диаметр можно поделить на четыре ровных части, по 24 см.

Сделайте равные отступы от шва и разметьте их мелом или маркером. После этого уложите изделие горизонтально, и пометьте места размещения для шампуров в количестве шести штук. В баллоне также присутствуют поперечные швы, от них необходимо отступать приблизительно по 3 см. Шаг между данными отметками можно выбрать в 8 см. Необходимо сделать отверстия нужного диаметра в помеченных зонах. Как сделать капельный полив из пластиковых бутылок своими руками читайте по этой ссылке.

Далее, нужно вернуться к первой ориентировочной линии, от нее делаем отступ в 10 см. Это расстояние необходимо для того, чтобы разместить на поверхности гриля крышку.

Распиливание

После того, как вы убедились в правильности нанесенной разметки, можно перейти к следующему, более ответственному этапу работ – распиливанию. Для этих целей идеально подойдет болгарка. Распиливайте строго по размеченным линиям, не отклоняясь от них ни на миллиметр

При работе с болгаркой важно использовать элементарные правила безопасности. При распилке металла болгаркой, мелкие осколки стружки могут попасть в глаза и на кожу

Из-за этих нюансов важно использовать специальные защитные очки, плотную одежду, головной убор и перчатки. Запомните, безопасность превыше всего. Как выбрать носос для полива огорода из бочки узнайте тут.

Распилить болгаркой баллон не составит особого труда, так как толщина его стенок около 3 мм. После того, как произведена распилка, можно приступить к последующим работам.

Разметка баллона

Чаще всего для жаровни берут пропановый баллон на 50 литров. Получается оптимальный размер для приготовления 6 порций шашлыка. Изделия эти стандартны, потому разметка будет общей для всех.

Наружный диаметр баллона — 96 см. Он отлично делится на 4: получается 24 см. Также есть метка, относительно которой удобно делать разметку: это продольный шов. Относительно него и стоит откладывать все расстояния: тогда все будет ровно, без перекосов.

Сначала от шва откладываем по 24 см в обе стороны, проводим линии. Положив баллон горизонтально, швом вниз, на одной из линий делаем разметку под шампуры. От круговых швов справа и слева отступаем 3 см, а далее ставим отметки через каждые 8 см. Получаем 6 отметок. В них нужно будет просверлить отверстия диаметром около 1 см.

От линии, на которой проводили разметку откладываем вверх 10 см (от шва-середины получится 34 см). Тут будет заканчиваться крышка нашего мангала.

Разметка газового баллона для мангала

Далее размечаем саму крышку. Это будет расстояние между первой отмеченной линией и только что нанесенной. Между ними, отступив от круговых сварных швов 3 см, прочерчиваем линии. Мы с вами на баллоне нарисовали крышку мангала. Она занимает меньше половины диаметра (на фото получилась она внизу).

Как сделать мангал из листового металла читайте тут.

Чертежи и схемы мангалов из баллона

Достаточно простое сооружение не потребует детального проекта, но небольшой чертеж придется нарисовать. При разработке чертежа учитывают:

• внешнее и техническое состояние емкости;
• габариты;
• параметры, место расположения отверстий;
• размеры шампуров;
• тип будущего мангала;
• предполагаемую отделку;
• дополнительные элементы (крючки, стопоры, ручки, складной столик, другое).

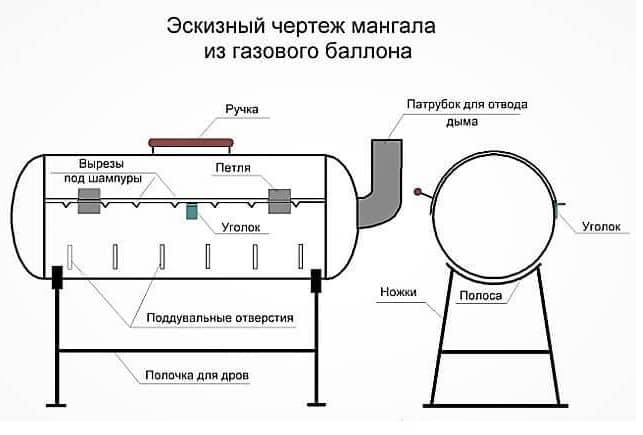

Разметка 50 литрового баллона Такая схема поможет определить количество требуемых материалов, распланировать подсоединение отдельных компонентов. Чтобы исключить оплошность в дальнейшей работе, не стоит пренебрегать этим этапом.

Ниже можно посмотреть чертежи с размерами наиболее популярных конструкций.

Пошаговая инструкция

Начальные операции по разметке и резке баллона мы описали в начале статьи. Теперь дополним нашу инструкцию фотографиями и поясним дальнейшие действия.

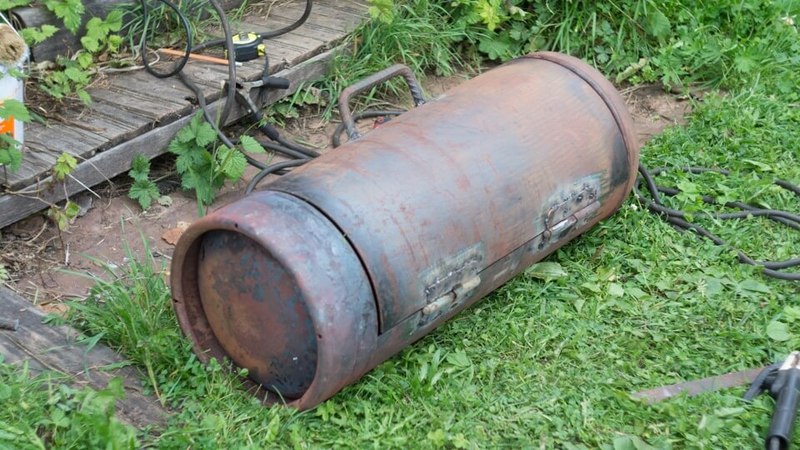

Петли к корпусу жаровни удобнее приваривать до момента отделения крышки, прорезав линию на обратной стороне корпуса. В этом случае они без перекосов встанут на свое место. На другой стороне к крышке приваривается ручка из стального прутка.

Если со стороны петель не поставить ограничитель, то дверца при открывании упадет назад и доставать ее будет неудобно. В качестве упоров можно использовать короткий обрезок уголка, приварив его посередине между петлями.

Поддувальные отверстия можно просверлить, но легче сделать их с помощью болгарки в виде вертикальных прорезей.

Для установки шампуров на ребрах жаровни делают треугольные вырезы или же сверлят в корпусе отверстия с шагом 5-7 см.

Ножки для мангала можно изготовить двумя способами:

• «По-простому» из кусков арматуры или трубы, приварив их к днищу;
• Сделав подставку из профильных труб и гнутой полосы, на которую ляжет баллон.

Для ускорения процесса жарки крышку следует закрывать. В этом случае для отвода дыма в торце емкости придется сделать отверстие и вварить в него трубу.

Мангал-коптильня отличается от обычной жаровни наличием дымогенераторного отделения. Для этой цели чаще всего используют баллон объемом в 20 литров. Наметив отверстие для пропуска дыма, его вырезают болгаркой.

Такую же операцию проделывают и с большой емкостью. После этого их стыкуют с помощью сварки. Большой баллон ставят на ножки.

Начертив контуры крышек их вырезают из корпусов и ставят на петли. В торце большой емкости делают отверстие под дымовую трубу и вваривают ее.

Внутри баллонов делают полочки из уголка и кладут на них решетки из толстой проволоки. Сзади в корпусе дымогенератора сверлят отверстия и ставят поворотную заслонку для регулировки тяги. Аналогичную заслонку крепят на трубе.

Знатоки настоятельно советуют поставить на корпус основной камеры датчик температуры (верхний передел измерения +350 С). Он поможет точно контролировать процесс копчения и получить продукцию отменного качества.

Завершает работу покраска конструкции термостойким составом. опубликовано econet.ru

Подготовительные мероприятия

Прежде чем взять в руки сварочный аппарат, необходимо подобрать газовый баллон и подготовить его к работе, составить примерный эскиз будущего мангала и запастись необходимым инструментом и материалами.

Какой баллон можно использовать

Для изготовления мангала подходят любые газовые баллоны цилиндрической формы. Оптимальным вариантом является достаточно вместительная и самая распространённая 50-литровая ёмкость для бытового пропан-бутана. При желании получить более мобильную и лёгкую конструкцию, которую можно будет перевозить в багажнике легкового автомобиля, можно взять стандартный баллон на 27 литров. При этом надо учитывать, что ширины рабочего пространства переносного мангала может быть недостаточно из-за сферической формы боковин.

Идеальным вариантом для стационарного барбекю будет автомобильный газовый баллон на 50–80 литров. Он имеет увеличенный диаметр, поэтому разжигать дрова будет намного удобнее. Кроме того, такой сосуд обладает повышенной вместительностью. Его ширина даёт возможность задействовать всю длину стандартного шампура, а это позволит приготовить обед на большую компанию. Единственным нюансом является то, что найти ненужный автомобильный газовый бак будет непросто, а покупка нового будет нецелесообразной с финансовой стороны.

Мангалы, построенные из автомобильных газовых баллонов, отличаются увеличенной шириной, а следовательно, и большей вместительностью

Газовые баллоны изготавливаются из высококачественной легированной стали толщиной 3 и более миллиметров, поэтому, даже если ёмкость длительное время стояла под открытым небом, она, скорее всего, будет пригодной к использованию. Если же сосуд сильно проржавел, то не стоит тратить на него время — найти заготовку в хорошем состоянии не составит труда.

Как обезопасить себя от взрыва

Даже если вентиль используемой ёмкости полностью откручен и газ из неё не выходит, не спешите браться за болгарку. Несмотря на то что внутри баллона давление сравнялось с атмосферным, в нём, скорее всего, остались небезопасные вещества — пропан-бутан и конденсат. Последний сливают, переворачивая сосуд вверх тормашками, а чтобы полностью удалить взрывоопасное содержимое баллон доверху наполняют водой и оставляют на несколько часов. Только после того, как будет выполнено это требование и слита жидкость, можно приступать к резке и сварке металла.

Приступать к работе можно только после полного удаления остатков газа

Схемы и чертежи

Мангал из газового баллона является настолько простым сооружением, что не требует тщательного проектирования. Тем не менее на подготовительном этапе рекомендуется составить небольшой чертёж или эскиз будущей конструкции с указанием размеров всех её элементов. Это даст возможность определить, сколько и какого металлопроката потребуется, а также позволит правильно спланировать отдельные процессы. Возможно, в работе над мангалом вам помогут чертежи и схемы, представленные в нашей галерее.

Галерея чертежей и схем

Схема мангала с опорной конструкцией

Чертёж мангала из 50-литрового газового баллона

Конструкция мангала из газового баллона

Схема движения разогретого воздуха

Материалы и инструменты, необходимые для работы

Кроме, собственно, самого газового баллона, понадобятся:

• отрезки стальных труб и уголков;
• металлические ручки для крышки мангала;
• дверные или мебельные петли;
• труба диаметром 100 мм с 90-градусным коленом, если планируется устанавливать дымоход;
• решётка, которая понадобится для барбекю;
• болты с гайками или заклёпки.

Кроме того, следует подготовить декоративные элементы, предназначенные для облагораживания конструкции, а также грунтовку, краску и растворитель, которые понадобятся для её окрашивания.

Если же говорить об инструментах, то мы уверены в том, что они найдутся у каждого интересующегося вопросом постройки самодельного мангала:

• сварочный трансформатор или инвертор;
• УШМ — угловая шлифмашина (в просторечье «болгарка»);
• электроды Ø3–4 мм;
• отрезной и зачистной диск к УШМ;
• дрель электрическая;
• набор свёрл для работы по металлу;
• струбцины для фиксации металлических деталей;
• длинная металлическая линейка;
• чертилка;
• кёрн;
• разводной и газовый ключ;
• набор гаечных ключей.

Если после изготовления мангал будет подвергнут окраске, то дополнительно подготавливают насадку-щётку на дрель или «болгарку», а также кисти или распылитель с компрессором.

Ход изготовления: размеры, чертежи

Вариантов оборудования, изготавливаемого из использованных газовых баллонов, может быть несколько:

• мангал;
• печь-барбекю;
• сочетание мангала и печи-барбекю;
• сочетание мангала, печи-барбекю и гриля;
• перечисленное выше плюс коптильня.

Оптимальным вариантом является печь-барбекю, которую можно использовать, как мангал. Для изготовления выбранной модификации требуется запастись необходимым инструментом: болгаркой, электролобзиком, дрелью, сварочным аппаратом, средствами защиты. Прежде всего, для изготовления печи-барбекю понадобится израсходованный газовый баллон.

Фото 2. Чертёж барбекю из газового баллона с указанием частей устройства. Вид спереди и сбоку.

Самыми распространенными для использования в загородном доме считаются емкости на 5 л, 12 л, 27 л и 50 л. Опытные мастера рекомендуют работать с баллонами на 50 л. Этот вариант хорошо подходит по размерам для приготовления любых блюд. Если требуется снабдить конструкцию функцией копчения, основную камеру на 50 л дополняют баллоном на 27 л, достаточного для размещения горючих материалов.

Внимание! Строго соблюдайте требования пожарной безопасности. Использованные газовые баллоны перед обработкой необходимо несколько раз наполнить водой

Это позволит миновать взрыв оставшегося газа. Делайте элементы конструкции печи из негорючих материалов!

Для изготовления печи из баллона используются чертежи, которые предлагают разные варианты конструкции. Основываясь на самом простом из них, достаточно удалить половину стенки баллона и обработать его поверхность. Такое изделие надо переносить вручную, устанавливая там, где готовится барбекю.

Более сложный чертеж включает крышку и металлическую подставку на уровне пояса. На чертеже, где рассматривается весь потенциал конструкции, можно увидеть шасси, топку и трубу для коптильни помимо основной камеры, а также различные элементы декора, выполняемые резкой по металлу и сваркой.

Так или иначе, основной частью конструкции остается газовый баллон на 50 л. Его необходимо разметить по выбранному чертежу, а затем приступить к обработке.

Первый раз емкость заполняют водой, чтобы вытеснить остатки газа и растворить налет на стенках. Заполненный баллон оставляют так на несколько дней. Затем воду выливают и наливают второй раз непосредственно перед резкой. Ее также производят по заполненной водой емкости. У размеченного баллона отрезают примерно половину стенки. Отрезанную часть можно выбросить или использовать в качестве крышки.

Фото 3. Чертёж барбекю из газового баллона с указанием частей устройства и потоков холодного и горячего воздуха.

Диаметр баллона составляет 30 см. В процессе резки у емкости сохраняется закрытая часть высотой 15 см, а также боковые стенки, защищающие рабочую часть будущей печи. Присоединив крышку, закрытое пространство можно будет использовать не только для барбекю, но и для гриля, расширив, таким образом, возможности самодельной конструкции.

Для соединения элементов будущей печи требуется сварочный аппарат и набор электродов. Сначала вдоль разреза привариваются уголки 32х32, которые нужны для того, чтобы металл не «повело» при высокой температуре. С той же целью к крышке (отрезанной части стенки) по бокам привариваются поперечные металлические полосы. К задней части баллона крепятся петли для крышки, к которым она приваривается. К основным операциям сварки можно добавить соединение с трубой-дымоходом и подставкой-шасси.

Сварка при изготовлении барбекю из баллона — самый надежный метод соединения элементов конструкции, который обеспечивает герметичность и устойчивость к высоким температурам. После завершения сварочных работ дорабатываются остальные детали системы.

К установленной крышке можно добавить ручку, чтобы не обжечься при открывании и закрывании. Внизу баллона делается отверстие для тяги, а сбоку устанавливается дымоход с заслонкой. К подставке-шасси сваркой или другим способом прикрепляется столешница, на которой впоследствии разместят блюда или ингредиенты для них.
