УЗО для водонагревателя: критерии выбора + схемы и правила подключения

Как правильно выбрать УЗО по параметрам

Выбор УЗО необходимо осуществлять, обращая внимание на его номинальный и дифференциальный ток срабатывания. Номинальный — это ток, на который рассчитана работа силовых контактов

В случае его повышения они могут выйти из строя. Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка

Номинальный — это ток, на который рассчитана работа силовых контактов. В случае его повышения они могут выйти из строя. Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка.

Перед тем как выбрать УЗО, полезно узнать его цену, качество и производительность и сопоставить эти три параметра. Так как подобрать УЗО по мощности и качеству непрофессионалу может быть нелегко, специалисты советуют составить таблицу параметров понравившихся устройств и по ней выбрать прибор с наилучшими характеристиками.

Watch this video on YouTube

Номинальный ток

При подборе по номинальному току нужно знать, что прибор всегда ставится последовательно с автоматическим выключателем для защиты силовых контактов от перегрузки и короткого замыкания. При возникновении того или другого устройство не срабатывает, так как не предназначено для этого. Поэтому его необходимо защищать автоматом.

Следующее, на что стоит обратить внимание: номинальный ток должен как минимум совпадать с заявленным для автомата, а лучше быть выше на 1 ступень

Дифференциальный ток

Здесь нужно запомнить две важные вещи:

  1. В целях электробезопасности всегда выбирается дифференциальный ток срабатывания либо 10 мА, либо 30 мА. Например, на один электроприемник можно поставить УЗО на 10 мА. На входе в дом прибор с таким значением может срабатывать слишком часто, так как у электропроводки в квартире есть свои пределы утечки.
  2. Все остальные УЗО, у которых дифференциальный ток выше 30 мА, используются в противопожарных целях. Но при установке на входе УЗО на 100 мА последовательно с ним должно быть установлено УЗО на 30 мА в целях электробезопасности. В таком случае целесообразно будет устанавливать на входе селективное УЗО, чтобы оно срабатывало с небольшой выдержкой времени и давало возможность действовать устройству с меньшим номинальным током.

Тип изделия

По форме токовой утечки все данные устройства классифицируются по 3 типам:

  1. Прибор типа «АС». Это устройство является распространенным из-за более доступной цены. Срабатывает только при появлении синусоидальной утечки тока.
  2. Устройство типа «А». Рассчитано на срабатывание при мгновенном или постепенном появлении избыточного тока, который имеет переменную синусоидальную и пульсирующую постоянную форму. Это самый востребованный тип, но отличается повышенной стоимостью из-за способности контролировать как постоянный, так и переменный поток.
  3. Устройство типа «В». Чаще всего используется для защиты промышленных помещений. Помимо срабатывания на синусоидальную и пульсирующую форму, реагирует еще и на выпрямленную форму постоянной утечки.

Кроме этих основных трех видов, существует еще 2:

  1. Селективное устройство типа «S». Отключается не сразу, а через заданный промежуток времени.
  2. Тип «G». По принципу такой же, как и предыдущий, но там выдержка времени на отключение немного меньше.

Конструкция

По конструкции различают 2 вида УЗО:

  • электронный — работающий от внешней сети;
  • электромеханический — не зависящий от сети, для его функционирования питание не нужно.

Производитель

Не менее важным критерием является выбор по производителю. Вопрос о том, какой фирмы УЗО лучше подобрать, необходимо решать самому покупателю. Рекомендуются следующие варианты:

  • Legrand;
  • ABB;
  • AEG;
  • Siemens;
  • Schneider Electric;
  • DEKraft.

Среди бюджетных моделей наиболее высокое качество у компании Астро-УЗО и ДЭК.

Чем отличается УЗО от дифавтомата

Как подобрать стабилизатор напряжения для частного дома или квартиры?

Что такое дифференциальный автомат?

УЗИП — что это такое, описание и схемы подключения в частном доме

Что такое УЗО — назначение, принцип действия, маркировка и виды

Схема подключения УЗО и автоматов в щитке

Это опасно!

Несколько напоминаний и предупреждений касающихся техники безопасности при самостоятельных работах по электропроводке.

Внимание! Установка розеток, выключателей, электроприборов в ванной комнате без применения УЗО на 10 мА смертельно опасна!

Не подключайте по собственной инициативе нейтральный провод к вашему заземлению. То есть не делайте повторное заземление нейтрального провода на вводе и соответственно зануление электроприборов.

При возникновении аварийных ситуаций на питающей линии, таких как, не контакт; обрыв нейтрального проводника; отгорание проводника; ошибочная смена местами фазы и нейтрали; перехлестывании проводов на воздушных линиях – единственной нейтралью всех домов через ваше заземление может стать ваша заземленная нейтраль.

При кустарном исполнении повторного заземления, без соблюдения правил и соответствующих квалифицированных испытаний, заземление вряд ли выдержит такие аварии и может отгореть. В лучшем случае будет пожар, а если и выдержит, то нет гарантии что обеспечит безопасное напряжение прикосновения на открытых токопроводящих поверхностях.

В связи с чем неизбежно смертельно опасное и уголовно ответственное, за нарушение правил эксплуатации электроустановок, поражение электрическим током через электрически соединенные открытые токопроводящие поверхности и опасность возникновения пожара!

О всегда помните, при любой работе по электропроводке отключайте электропитание линий, а лучше общий квартирный автомат (это особенно относится к домам старой постройки). В старых домах, чем больше работаешь, тем больше удивляешься о хитросплетениях старой электропроводки.

На этом про ошибки при подключении УЗО все! Успехов Вам в ваших начинаниях!

Зачем водонагревателю необходимо УЗО

Электрический бойлер соединяет в себе воду и электроток, а при малейших неисправностях в водогрейном ТЭНе это прямой путь к возгоранию и электротравмам

Безопасности питания водонагревателя надо уделять особое внимание

При правильной эксплуатации этот электроприбор полностью отрабатывает свой срок службы, но если при его монтаже допущены ошибки, то могут возникнуть проблемы, приводящие к ремонту.

Человек поражается не электрическим напряжением, а током – и чем выше он в амперах, тем больший вред наносится человеческому организму, находящемуся в контакте с поломавшимся водонагревателем (+)

Главное предназначение УЗО – разрыв цепи питания электроустановки (ее защитное отключение от сети) при возникновении тока утечки. С одной стороны, этот защитный выключатель предотвращает поражение электротоком человека, а с другой, предупреждает перегрев жил проводов.

Если ТЭН или подходящий к нему кабель вдруг повредились, то конденсат снаружи и вода внутри бойлера превращаются в естественный токопроводящий элемент, и при соприкосновении с ними либо корпусом водонагревателя человека бьет током утечки.

Как следствие – неприятные ощущения, аритмия сердца и возможный летальный исход. Все зависит от силы воздействующего электротока в амперах.

УЗО разрывает цепь в случае обрыва нулевого защитного провода, снижения уровня изоляции и малого значения тока замыкания – причем, в отличие от иных защитных автоматов, срабатывание происходит значительно быстрее (в пределах нескольких миллисекунд)

При появлении в контуре мощного тока утечки провода начинают работать на запредельных режимах. Но сечение жил просто не рассчитано на такие нагрузки. В результате провод начинает сильно нагреваться, прожигая изоляцию. А это неизбежно ведет к повышению риска возникновения в доме пожара.

Таким образом, без УЗО подключать к электросети водонагреватель не рекомендуется.

Самыми распространенными ситуациями срабатывания УЗО являются:

  • повреждение провода и замыкание оголенной жилы на корпус бойлера;
  • повреждение слоя изоляции в трубчатом электронагревательном элементе;
  • неправильный подбор параметров защитного устройства;
  • неправильная схема подключения водонагревателя к электропитанию;
  • неисправность самого прибора защиты от тока утечки.

Во всех этих случаях при отсутствии УЗО прикосновение человека к корпусу водонагревателя или нагретой в нем воде чревато серьезной травмой.

Дифавтомат

Принцип АВДТ обычный: расцепитель разводит контакты при обнаружении пороговых величин.

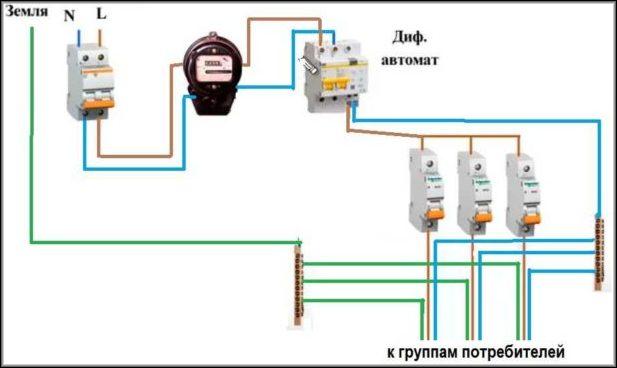

Схемы подсоединения АВДТ в целом аналогичные. Ниже вариант с общим дифавтоматом на группу АВ (схема менее надежная, не рекомендована для мощных приборов).

Более предпочтительная сборка, когда АВДТ устанавливается к каждому потребителю, отдельно на опасные сегменты:

Двухступенчатая защита с дифавтоматом. Уставка вводного АВДТ всегда больше (200, 100 мА) последующих, которые он защищает, или равная. Тип — S, для селективности, номинал выше на уровень.

Как подобрать номинал

Подбор номинала АВДТ на примере бойлера. Смотрят на мощность ЭВН и берут со значением в сторону возрастания. Запас — до 20 %, иначе сработка будет медленной, что критично при КЗ, когда ток в десятки раз выше нормы.

Величина отключения (уставка) — 10 мА, если линия индивидуальная, для одного мощного прибора. Если же на ней несколько потребителей — 30 мА.

Чаще всего применяют дифы на 16, 20, 25 А. Электромеханические изделия считаются более надежными.

Предостережения:

  • дифзащита для мощных потребителей должна активироваться при утечке в 5–7 мА;
  • нельзя нуль и фазу дифавтомата объединять с не подсоединенными к нему жилами, даже если таковые идут от параллельно включенных АВДТ;
  • нуль на выходе из прибора не должен касаться жилы «земли».

Различие по назначению

Различия в названиях устройств. На данный момент многие производители в целях предотвращения недоразумений с правильным определением функций устройства по его обозначению, используют лицевую сторону или же один из боков крышки для печати названия оборудования, указывая при этом что это либо УЗО, либо дифавтомат.

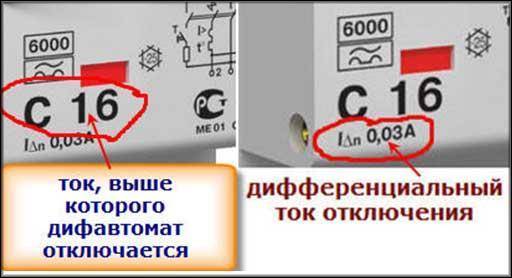

Маркировка. Определить какое именно перед вами устройство достаточно просто, для этого необходимо осуществить правильную дешифровку его маркировки

Чтобы определить, что перед вами находится УЗО, а не дифавтомат, обратите внимание на его корпус, точнее на информацию, которая на нем указана: если в начале маркировки нет каких-либо буквенных обозначений, то это явный признак того, что данное оборудование – УЗО.

Например, для УЗО ВД-61 указано только значение номинального тока (16А), при этом буквы с типом характеристики нет. Если же перед значением номинального тока защитного оборудования присутствует буква, то это свидетельствует о том, что данное оборудование является дифавтоматом. К примеру, у дифавтомата АВДТ32 перед номинальным током стоит буква С, которая свидетельствует о типе характеристик присутствующих в нем расцепителей.

Схематические особенности. Этот способ поиска отличий будет актуален в первую очередь для «продвинутых» пользователей, которые знакомы с азами схемотехники и способны прочитать простейшую схему подключения. Итак, если на схеме представлен только дифференциальный трансформатор, имеющий кнопку «Тест», то стоит знать, что таким образом отмечается только УЗО.

Назначение устройств защитного отключения

УЗО обеспечивает защиту изоляции электропроводки и предотвращает возникновение пожара. А человека оно предохраняет от воздействия электрического тока при прикосновении к частям устройств, на которых имеется фазное напряжение.

УЗО срабатывает на дисбаланс токов в фазном и нулевом проводах защищаемой электросети. Это бывает, когда происходит пробой изоляции и появляется дополнительная утечка. Протекание тока через не предназначенные для этого материалы может привести к возгоранию. В зданиях с ветхой электропроводкой пожары от повреждения изоляции случаются довольно часто.

Другой опасный случай – это прикосновение к токоведущим частям приборов, которые в нормальном состоянии не должны быть под напряжением. Ток начинает протекать на землю через человека, минуя нулевой провод. Автоматический выключатель в таком случае не сработает, так как для отключения ему необходимы токи как минимум в десятки ампер.

Для жизни человека опасны токи, начиная с 30 мА и выше. Способность устройства защитного отключения реагировать на 10-30 мА является надежной защитой от воздействия электричества. Следует знать, что УЗО, не обеспечивает защиту от сверхтоков, это основное отличие УЗО от дифавтомата.

В ситуации, когда стоит только УЗО и происходит короткое замыкание, устройство не среагирует, при этом может еще и само сгореть. Отдельно, без автоматического выключателя, оно не используется. Если стоит вопрос, что выбирать – УЗО или дифавтомат, – надо понимать, что вместе с УЗО в цепь обязательно придется устанавливать автоматический выключатель.

Назначение дифференциального автомата

Дифавтомат используется для предохранения электрической сети от перегрузки, короткого замыкания и утечек. В дополнение к возможностям УЗО он выполняет функции автоматического выключателя.

Бывает так, что человек присоединяет к одной розетке удлинитель с пятью, шестью дополнительными розетками, а через них подключает несколько мощных приборов. В таких обстоятельствах перегрев проводников неизбежен. Или, допустим, при включении электродвигателя заклинило вал, обмотка начинает греться, через какое-то время происходит пробой, с последующим коротким замыканием проводов.

Чтобы это избежать, устанавливается дифавтомат. Если превышение тока значительное, то дифавтомат в течение нескольких секунд, не дожидаясь пока расплавится изоляция, отключит линию, тем самым предотвратив пожар.

Быстрота отключения дифавтомата зависит от того, во сколько раз протекающий ток превышает номинальный для данной линии. При многократном превышении вплоть до короткого замыкания мгновенно срабатывает электромагнитный расцепитель.

Если протекающий по линии ток превышает номинальный более чем на 25%, то примерно через час устройство отключит линию, сработает тепловой расцепитель. Если превышение будет больше, то отключение произойдет гораздо раньше. Время срабатывания можно определить по время-токовым характеристикам, дающимся на каждый прибор.

Зачем подключать водонагреватель через УЗО

Водонагреватели используются для разогрева воды и ее дальнейшего использования в бытовых нуждах. В роли нагревательного элемента выступает ТЭН, работающий от сетевого напряжения 220 В. В итоге в одном устройстве имеется 2 фактора, которые в совокупности представляют опасность для жизни человека:

  1. Вода, высокая влажность. Котел водонагревателя заполнен водой. Агрегаты часто устанавливают в помещениях с повышенной влажностью.
  2. Электрический ток, круглосуточно циркулирующий по нагревателю и питающим кабелям. Из-за непрерывной работы пользователи забывают проводить своевременный технический осмотр водонагревателя.

Повреждение изоляции ТЭНа или проводки водонагревателя приводит к возникновению тока утечки. Напряжение с токопроводящих частей попадает на резервуар с водой, а с него на корпус агрегата.

Если человек коснется аварийного котла без УЗО, то он неминуемо получит удар током. Поэтому при подключении подобных агрегатов с напряжением и водой рекомендуется использовать защиту от токов утечки.

УЗО для водонагревателя накопительного типа

Этот тип бойлеров обладает небольшой мощностью, а нагрев воды производит постепенный в течение определенного отрезка времени.

Нагрев воды выполняется при помощи трубчатых электронагревателей, установленных внутри бака с повышенной термоизоляцией. К сожалению, конструкция нагревательных элементов устроена так, что со временем под постоянным влиянием электрического тока, коррозии и перепадов температуры этот элемент начинает портиться.

Это приводит к тому, что вода начинает контактировать с электропроводящими деталями конструкции бойлера. В таком случае корпус водонагревателя становится под напряжением и если бойлер без заземления, человек может получить удар электрическим током.

Выбор кабеля для подключения проточного водонагревателя

Важно: для подключения мощных электрических приборов, к которым относится и водонагреватель, необходима прокладка отдельного кабеля соответствующего сечения, производимая от распределительного щита. Расчет и выбор сечения кабеля для бытовых нужд, в том числе, связанных с подключением электрического водонагревателя, производится двумя основными способами:

  • на основании специально разработанных таблиц;
  • по формулам.

Последний вариант является более точным, но используется в тех ситуациях, когда необходимые данные невозможно найти в таблице.

Наиболее популярный

, применяемый для монтажа электропроводки в быту –

. Если для подводки требуется гибкий кабель, то можно использовать

. Для нагрузки 31,82 А подойдет медный кабель сечением 4 кв. мм. Итак, выбираем

кв. мм. Если в квартире не предусмотрено защитного заземления, то есть сеть двух проводная, то настоятельно рекомендуется выполнить

, так как это обязательная мера, направленная на защиту человека от поражения электрическим током. Проточный водонагреватель, как и любой другой бытовой электроприбор, в процессе эксплуатации которого человек прикасается к его корпусу (электрическая печь, стиральная машина и др.), должен быть в обязательном порядке заземлен.

Кроме того, необходимо принять дополнительную меру защиты – установить на данную линию проводки

. В случае повреждения изоляции в проточном водонагревателе, возникает ток утечки, который приводит к поражению электрическом током человека, который в данный момент его использует. Устройство защитного отключения, при появлении тока утечки (дифференциального тока) мгновенно разомкнет цепь, защитив тем самым человека от негативного воздействия электрического тока.

Кроме того, устройство защитного отключения осуществляет защиту от возникновения пожара, который также возникает по причине утечки тока через поврежденную изоляцию или некачественное контактное соединение проводников.

Выбор порога срабатывания устройства защитного отключения должен производиться таким образом, чтобы выбранный защитный аппарата обеспечивал максимальную защиту человека от поражения электрическим током.

Рекомендуется выбирать УЗО с дифференциальным током срабатывания не более 10 мА.

Кроме УЗО, для защиты линии электропроводки, питающей проточный водонагреватель, необходимо установить автоматический выключатель. Данный защитный аппарат служит для защиты проводки от повреждения из-за превышения номинального тока, которое возможно в случае возникновения перегрузки или короткого замыкания на данной линии проводки.

Нагрузка рассматриваемого электроприбора – 31,82 А. Выбираем автоматический выключатель с ближайшим номинальным током – 32 А.

Следует отметить, что при выборе автоматического выключателя необходимо брать ближайшее значение номинального тока в сторону увеличения. Например, нагрузка бытового электроприбора 19 А, тогда автоматический выключатель выбирается ближайшим номиналом в сторону увеличения, то есть 25 А.

Как правило, тепловой расцепитель автоматического выключателя способен держать 1,45 кратный номинальный ток более часа, в зависимости от температуры окружающей среды и время-токовых характеристик защитного аппарата.

Следующий момент, в котором следует разобраться – способ подключения проточного водонагревателя к электрической сети.

В данном случае есть несколько вариантов. Первый – использование розетки. В данном случае идет речь о розетке, рассчитанной на большой номинальный ток нагрузки. В данном случае подходит силовая розетка с номинальным током 32 А. Можно также выбрать розетку на 40 А – она будет более надежна, так как имеют большую нагрузочную способность.

Поломки УЗО водонагревателя и способы их устранения

Некоторые производители водонагревателей комплектуют свои устройства УЗО – маленьким блочком, подключаемым в разрыв сетевого шнура (чаще всего). К сожалению, эти устройства иногда выходят из строя. О том, зачем нужно УЗО, какое устройство УЗО и чем можно заменить штатное УЗО водонагревателя и пойдет речь в нашей статье.

Принцип работы УЗО и назначение УЗО (принцип УЗО)

УЗО (устройство защитного отключения) предназначено для автоматического отключения электрического прибора от сети после превышения дифференциальным током определенного значения. УЗО нужно отличать от устройства защиты от сверхтоков (всем известного автоматического предохранителя). Автомат отключает устройство при коротком замыкании (появления сверхтока), а УЗО отключает устройство при появлении утечки токов на корпусе (нетоковедущих частей) и на электрокабелях (токоведущих частях) водонагревателя. Также существует устройство, сочетающее в себе обыкновенный автомат и УЗО. Такое устройство называют диффавтомат.

Принцип работы устройства защитного отключения очень прост. Устройство сравнивает входящий на него ток с исходящим от него током. И если в силу утечек разница составит 30 миллиампер, УЗО автоматически разомкнет цепь. Таким образом, УЗО предохраняет человека от возможного поражения электрическим током к корпусу электрического водонагревателя. Обычно ток отсечки УЗО водонагревателя стандартный – 30 мА.

Причины срабатывания УЗО водонагревателя

УЗО водонагревателя, как и любое другое УЗО, может срабатывать в следующих случаях:

— соприкосновения людей к частям или корпусу электроприборов, оказавшихся нештатно под током.

— при контакте человека с «землей»

— при повреждении изоляции и при контактах токоведущих частей и корпуса

— при замене заземляющего и нулевого проводников

— при замене нулевого и фазного проводников и последующем прикосновении людей к оказавшимся под током частями электроприборов одновременно с прикосновением с «землей»

— при обрыве нуля (нулевого проводника) и последующем соприкасании человека с токоведущими частыми и «землей» одновременно.

Поломки УЗО и причины частого срабатывания УЗО

Во время эксплуатации водонагревателя с УЗО многие пользователи этих приборов жалуются на частое срабатывание УЗО. В чем могут быть причины срабатывания УЗО:

— неисправность самого устройства. В водонагревателях китайского производства (Термекс, Поларис) применяются китайские УЗО невнятного качества, которые часто ломаются.

— как видно из предыдущего абзаца, причиной срабатывания УЗО является замещение нулевого и заземляющего проводников. В наших условиях очень часто вместо заземления используют т.н. зануление – квазизаземление. Под занулением подразумевается соединение нулевого и заземляющего проводников. Этот способ можно считать заземлением. Но, к сожалению, УЗО не понимает неправильные зануления, и отключает электроприбор.

Как отремонтировать УЗО

УЗО – сложный электронный прибор, отремонтировать который может при наличии запчастей квалифицированный инженер-электронщик. Чаще всего УЗО не ремонтируется, а меняется. Кстати, проверять УЗО нужно раз в месяц, для этого на корпусе имеется кнопка искусственной генерации утечки. УЗО лучше менять на штатное устройство водонагревателя. Но при отсутствии подобного устройства можно использовать стандартное УЗО или диффавтомат под ДИН-рейку. В случае частого срабатывания УЗО из-за наличия зануления вместо заземления нужно либо обустроить нормальное заземление, либо отключить УЗО.

Админ сайта Водонагреватель.ру оказывает услуги по ремонту бойлеров в Одессе. Звоните по указанному в баннере телефону.

Как правильно подключить УЗО.

Узнать полную информацию по выбору, эксплуатации и обслуживанию бойлеров (водонагревателей) всех фирм производителей, вы сможете, если перейдете .

Кроме специфической информации на сайте, также можно изучить конкретные проблемы по других людей по этой теме, уже купивших бойлер (накопительный водонагреватель) и таким образом избежать их. Регулярно пополняющийся список таких проблем и их решение вы найдете .

Существуют два возможных варианта подключения:

  • Подключение в розетку. Эта схема подключения возможна для устройств с небольшой номинальной мощностью. Еще одним немаловажным условием должно быть наличие заземления в этой розетке, а при установке в ванной комнате она должна быть влагостойкой. Если же прибор будет достаточно большой мощности, розетка будет греться, как следствие, плотность соединения вилки и гнезда станет слабая, появиться зазор в контактах и будет искрить.
  • Подключение через дополнительный медный кабель , подключенный непосредственно к электрощиту и оснащенный УЗО. При такой схеме отсутствуют вилка и розетка, а выключение будет происходить посредством автоматического выключателя (автомата), при помощи которого будет происходить защита водонагревателя, а защита непосредственно пользователей будет возложена на устройство защиты.

происходит разрыв цепи. При выборе какое поставить, учитываются два значения: сила тока (рекомендуется выбирать немного больше по значению, чем автомат) и величина его утечки, не превышающая 30 мА. Для установки бойлера подойдет устройство типа А или типа G. В настоящее время на рынке представлены много производителей, но предпочтение следует отдать более надежным, таким как: Legrand, ABB, AEG, ведь не стоит экономить на безопасности.

Основным условием безопасной и надежной службы бойлера является правильное его подключение к электросети, с наименьшим количеством соединительных элементов. Все подключения должны выполняться в помещениях с минимальной влажностью, кроме подсоединения провода непосредственно к водонагревателю. Самым лучшим местом подсоединения является электрический щит, в нем устанавливаются все элементы.

По этой проблеме и не только, которую вы во-первых не найдете нигде, потому что ее задают конкретные люди, которые нигде не смогли получить больше поддержки и консультации (о чем они сами сообщают нам). А во-вторых их проблемы настолько сложны, что порой наш эксперт Александр Холодов разбирается с людьми по 10 и более дней.

А теперь КАЖДЫЙ вопрос пользователя и ответ на него, для избежания денежных затрат в результате неправильной эксплуатации или ремонта бойлера

И здесь не важно аппарат какой фирмы производителя участвует в вопросе. Важно лишь та уникальная ситуация, в результате которой данный вопрос возник, потому что как гласит одна хорошая поговорка: «если предупрежден, значит вооружен»

УЗО для водонагревателя — это устройство защитного отключения для предохранения человека от возможного поражения электрическим током при пользованиии электрическим водонагревателем.

Кабель для водонагревателя с УЗО расчитан на использование с электроводонагревателями мощностью до 2,2 кВт.

Если привычный большинству пользователей автоматический выключатель защищает от короткого замыкания и выключается при токе в разы превышающем номинальный, то УЗО защищает человека при едва уловимом электротоке и выключает водонагреватель. Поскольку если не отключить прибор в считанные доли секунды (в течении которых срабатывает защитное отключение), то через тело может пройти значительно больший ток и привести к травме (в том числе с вероятным смертельным исходом).

Если Ваш нагреватель воды ещё не оборудован устройством защитного отключения, то настоятельно рекомендуем купить УЗО для водонагревателя в Магазине запчастей бытовой техники. Установку устройства должен выполнять квалифицированный мастер.

Питающий кабель для водонагревателя с УЗО подключается к клемной колодке бойлера (или проточного нагревателя воды) специально подготовленными для этого проводниками (3)

Важно правильно подключить проводник заземления (4). Вилка кабеля с УЗО (5) подключается к сетевой розетке 220 В

Нужно включить сам прибор. Затем обязательно нужно проверить УЗО для водонагревателя путём нажатия кнопки «Тест» (7). Если электронагреватель при этом выключается, значит защитное устройство исправно и готово к работе. После проверки можно начинать пользоваться электроводонагревателем.

Какой кабель использовать

Силовой кабель предпочтительно применять марки ВВГ или NYM. Эти кабели, имеют медный проводник повышенной гибкости. Они изолированы поливинилхлоридным пластикатом, не поддерживающим горение. Сечение кабеля надо выбирать с учетом нагрузки на сеть оно будет зависеть от мощности вашего водонагревателя. Покупать кабель надо с запасом, чтобы не наращивать, если вдруг не хватит.

Цвета оплетки

При подключении водонагревателя к щитку питания, надо знать цвета оплетки кабеля:

  • Коричневая – фаза.
  • Синяя — ноль рабочий.
  • Желтая (черная, зеленая)– заземление.

При подключении водонагревателя необходимо соблюдать фазы. В качестве заземления нельзя использовать любые металлические трубы и арматуру.

Где применяется УЗО?

Для того чтобы ответить, где необходимо использовать УЗО, обратимся к ПУЭ (7 издание), а именно пунктам 7.1.71-7.1.85. Сделаем «выжимку» из этих требований:

  • УЗО необходимо для отключения поврежденных участков цепи и для предотвращения поражения током человека или возгорания проводки;
  • УЗО применяется на групповых линиях, питающие штепсельные розетки розетки для переносных электроприемников;
  • В жилых зданиях УЗО рекомендуется устанавливать на квартирных щитках, допускается их установка на этажных щитках. Для частного дома — в распределительном щитке или ВРУ;
  • Рекомендуется применять УЗО с функцией отключения сверхтоков (диф. автомат) для линий, питающих штепсельные розетки. В случае если таких линий много, в целях экономии можно использовать после УЗО группу автоматических выключателей. (п. 7.1.79);
  • Для линий, питающих штепсельные розетки, необходимо применять УЗО с диф. током срабатывания не более 30 мА. (п. 7.1.79). Для защиты от возгорания используются УЗО на 300 мА. Такое УЗО устанавливают после счетчика, до распределения на отходящие линии;
  • Уставка (предельно допустимое значение параметра) по времени у вводного УЗО должна быть больше в 3 раза, чем уставка УЗО на отходящих линиях. Это обеспечит селективность защиты. То есть при повреждении на отходящей линии, вводное УЗО не успеет сработать, и отключиться лишь поврежденный участок. (п 7.1.73);
  • УЗО не должно срабатывать при исчезновении в сети напряжения.

Где ставить?

Ставим в распределительных квартирных щитках и щитках частных домов на линии, питающие розетки. Для трехфазных приемников (например, трехфазных станков) применяем четырехполюсное (3-х фазное) УЗО, для однофазных – двухполюсное (однофазное) УЗО. Применять 3-х фазное УЗО для 3 отходящих линий нельзя. Несимметричная нагрузка вызовет ложное срабатывание УЗО (например, после 3-х фазного УЗО, фазы ушли на разные постройки).

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

https://youtube.com/watch?v=EQs-iqz-kAE

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
