Клапан Маевского
Разные клапаны Маевского
Нагрев батареи при взгляде через тепловизор
Причём делалось это даже тогда, когда клапан уже не был новинкой – благо все ресурсы были бесхозными и энергозатраты на теплоноситель мало кого интересовали, но сейчас научились считать, и это приспособление оказалось, как нельзя кстати.
Разновидности
Устройство ручного типа
Самым распространённым во всём мире для водяных систем отопления является клапан ручного типа, управляемый торцовым ключом или отвёрткой – его изображение вы видите на верхнем фото. Название (определение) произошло от способа управления, но это ничуть не умаляет его достоинств – механизм достаточно надёжен и при правильной установке никогда не создаёт проблем и ни у кого не вызывает нареканий.

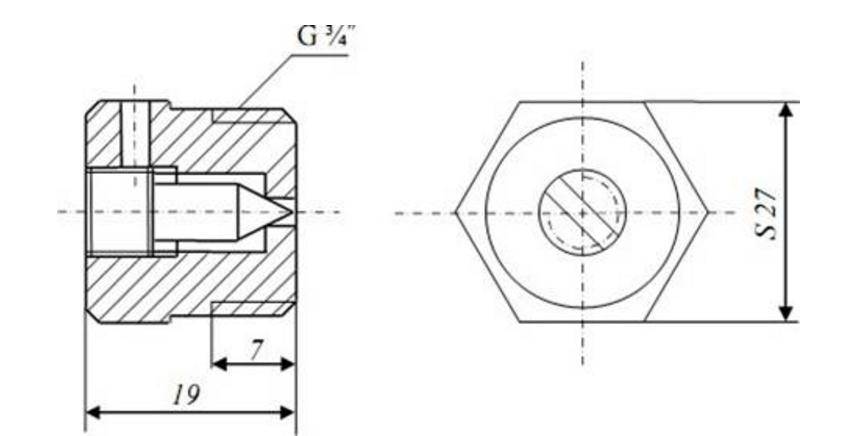

Устройство и работа крана Маевского
Кран Маевского изготавливают с использованием латунного сплава, стойкого к коррозионным образованиям. Представлен в виде корпуса с внутренним конусным игольчатым клапаном. За счет конусной формы концевой части винта происходит плотная посадка в сквозное отверстие. Диаметр отверстия может быть от полутора до двух миллиметров.
Этот клапан регулируется снаружи с помощью запорного винта. Закрытый клапан достаточно надежно удерживает внутренний теплоноситель. Снаружи винт представлен шестигранной или четырехгранной головкой для специального ключа и с резьбой для отвертки. Продольные канавки выполняют на теле винта для прохождения воздуха во время открывания клапана. При этом воздух выходя из канавок оказывается в камере, которая плотно закрыта с помощью манжеты и имеет отверстие для выхода такого же диаметра, как и сквозное отверстие. Так как кран монтируется резьбовым соединением с сальниковой прокладкой, а закрытый клапан герметически закрывает сквозное отверстие, то при работе системы отопления этот кран обеспечивает системе герметичность. Поворотом винта открывается заглушка, освобождающая воздух из полости радиатора.
Металлический корпус крана Маевского сверху отделан пластиковым кожухом, который делает кран современным.
Различается диаметр резьбы снаружи и поэтому есть возможность подборки подходящего крана для любой батареи. Кран может быть с размером резьбы 1 дюйм, три четверти, одна вторая дюйма. Также Кран Маевского Ду 15, 20 и 25 мм используют не только в радиаторах, а также в различных узлах системы отопления.
Ду — диаметр условного прохода.
Регулировочный винт управляется с помощью специального ключа для крана или обычной отверткой. Ключ для крана четырехгранный, очень компактный, и им удобно работать даже если радиатор находится в месте с затрудненным доступом.
Кран, в отдельных случаях, можно регулировать и без специального инструмента.
Вентиль поворачивается руками, что обеспечивает стравливание воздуха.
Разновидности
Воздухоотделение крана Маевского бывает трех разновидностей, которые различаются по принципу работы и строению:
- Кран ручной. Представляет собой простое приспособление, управляемое в ручную. При не равномерном прогревании батареи кран открывают с помощью ключа или отвертки, а после того, как воздух выйдет из радиатора, заворачиваю его обратно.
Автоматический кран
. Здесь есть отличия в конструкции и принципе работы от ручного. Автоматический кран Маевского латунный в форме цилиндра, но здесь не предусмотрен игольчатый клапан. Вместо этого используют пластиковый поплавок. Принцип работы здесь заключается в том, что поплавок перемещается при наличии воздуха по системе и открывает или закрывает затворник. Вмешательство людей здесь не требуется.
Кран с предохранительным клапаном.
Такой кран принцип работы немного отличается.
Предохранительное устройство контролирует давление в системе. Если давление повышается выше 15 атмосфер, клапан срабатывает и начинает стравливание теплоносителя из системы отопления. Это способствует предотвращению повреждений элементов в системе из-за возможных гидроударов. Установление крана с автоматическим клапаном актуально для отопительных систем с полипропиленовыми и металлопластиковыми трубами, которые не способны выдерживать высокого давления.
При выборе определенной модели крана необходимо учесть такие нюансы радиатора, как:
В централизованной отопительной системе будет лучше использовать ручной кран, которым в любой момент можно спустить воздух.
- Краны с автоматическим управлением так же не желательно устанавливать в многоквартирных домах с централизованным отоплением. Так как, здесь наблюдается повышенная загрязненность и кран будет периодически забит.
Автоматический кран используют, в основном, в индивидуальных домовладениях с автономной системой. В такой системе есть поддержание чистоты теплоносителя.
- Автоматика так же устанавливается в места, куда доступ затруднен. Это например, если радиатор располагается в какой-либо нише или углублении, и достать до его торца относительно сложно. Обычная отвертка здесь не поможет.
В случае труднодоступного места расположения отопительного устройства может помочь специальный четырехгранный ключ. Еще во всю используют старые образцы радиаторов из чугуна. Для чугунных радиаторов подойдет ручной кран Маевского. Но лучшим вариантом будет использование специального латунного автоматического воздухоотводчика.
Устройство и принцип работы
Как уже отмечалось ранее, если радиаторы не развоздушивать, то горячий носитель тепла будет попадать туда в неполном размере, в результате производительность приборов существенно снизится. А у такого устройства, как кран Маевского принцип работы таков, что пузырьки воздуха удаляются из батарей центральной системы отопления, для этого потребуется лишь специальный ключ или отвертка.
Обратите внимание! Такие краны можно устанавливать не только на радиаторы, но и на полотенцесушители
Описываемые воздухоотводчики могут быть самых разных моделей и модификаций (подробнее о классификации мы поговорим позже), но все они работают по единому принципу. Грубо говоря, данное устройство представляет собой конусный шток, закрывающий сквозное отверстие после завинчивания. Если говорить о материалах, которые используются для его изготовления, то это исключительно латунь и сталь. Дело в том, что данные металлы наиболее устойчивы к влаге.
Также отметим, что, несмотря на, казалось бы, большое разнообразие вариаций, краны Маевского различаются между собой только по диаметру внешней резьбы. Он (диаметр) может составлять:
- 0,5 дюйма;
- 0,75 дюйма;
- самые небольшие изделия, которые раньше встречались в чугунных батареях, а сегодня – в радиаторах напольного типа.
Таблица розничных цен
| Наименование продукции | Цена с НДС, руб. |
| 11Б27п(м) со спуском ДУ-15 | 134,6 |
| 11Б27п(м)1 с краном Маевского ДУ-15 | 144,7 |
| 11Б27п(м)2 с краном Маевского ДУ-15 с резьбой G 1/2 | 144,7 |
| Кран Маевского Ду-15 | 29,5 |
Кран Маевского, повторимся, это корпус, куда вкручивается винт в форме конуса, и, собственно, сам винт. Когда жидкость подается в систему, то очень часто появляются воздушные пробки, а при таких условиях это устройство незаменимо. Основной признак того, что система завоздушена – радиаторы недостаточно прогреваются, хотя жидкость в системе нагретая. Это случается из-за недостаточного объема этой жидкости либо низкой скорости подачи.
В соответствии с конфигурацией устройства могут открываться не только отвертками, но и ключами. В них имеется резьба, а для открытия и выпуска воздуха необходимо только провернуть его против часовой стрелки на 1/2 оборота. После этого вы услышите характерное шипение, обозначающее выход воздуха. Со временем вместе с ним будет выходить жидкость и когда она потечет равномерным потоком, можете перекрывать кран. Согласитесь, с этим справится даже далекий от систем отопления человек, ведь нужно совершить всего лишь один поворот винта.
Кран Маевского в разобранном виде
Обратите внимание! Воздухоотводчик является ручным прибором, а его применение целесообразно в отопительных системах централизованного типа. Но если такая система индивидуальная или закрытая, то в ней рекомендуется ставить автоматический кран, который автономно удаляет воздух по мере необходимости
Но это мы забегаем наперед.
Эксплуатация крана Маевского предельно проста. Для нее не нужно никаких специфических знаний или специального оборудования. Более того, резьба здесь универсальна, благодаря чему процедура установки затруднений также не вызовет.
Как делается промывка и опрессовка системы отопления ?!
С годами отопительная система будет отдавать меньше тепла чем в начале, причиной тому является накипь и различные отложения в ней. Способы борьбы с этим читайте тут
Почему происходит завоздушивание систем и как работают автоматические воздухоотводчики Маевского
Скопление воздушных масс происходит по нескольким причинам:
Неправильно смонтирована трубная разводка. Многочисленные отводы в небольшом, ограниченном пространстве, приходится образовывать в петли, повернутые кверху.
Разводка труб отопления в частном доме Они способны задерживать воздух
Важно продумывать схему отопленияи водоснабжения заранее и/или отдать проектирование домашних сетей на откуп профессионалам. Но и в мастерски рассчитанной схеме требуется кран Маевского
Принцип работы конструкции позволит согнать воздух самостоятельно, не прибегая к услугам специалистов.
- Заполнение системы при недостаточном подающем давлении. От медленного напора «воздушат» вертикальные стояки и дальние углы отопительных радиаторов. Если мощности насоса в автономном домашнем отоплении или водоснабжении не хватает, рекомендовано подключить дополнительный агрегат.
- Носитель, перенасыщенный кислородом.
Вода, насыщенная кислородом Обычно такая вода поступает в трубы из общего очистного водоема, что свидетельствует о неисправности оборудования – низкой мощности насосов, старых труб и прочего.
Периодические ремонтные работы с остановкой тепло- или водоснабжения также могут вызвать завоздушивание магистрали. Об этом свидетельствует плохой напор, резкие звуки или холодные участки радиаторов, соответственно
Важно стравливать воздух регулярно, если такие ситуации не редкость
Что собой представляет кран Маевского
Попытки решить проблему образования воздушных пробок в отопительных системах предпринимались еще в начале 20 века. Для этого активно использовались краны – они справлялись с задачей спуска воздуха, но их часто использовали не только по прямому назначению, но и для слива воды из отопительного контура для других целей.
Неконтролируемый сброс теплоносителя наносил ущерб теплосети, так как мог вызвать образование дополнительных воздушных пробок и изменение давления в трубах. Кроме того, из-за высокой температуры воды, поступающей в радиаторы, могли пострадать и люди, использующие ее.
Изобретатель Ч.Б. Маевский, чьим именем назван воздухоотводчик, придумал не сам кран для спуска воздуха, а способ герметизации его деталей. Маевский предложил соединять части крана конус в конус. Это позволило сохранить герметичность узла теплосети в закрытом положении. Кроме того, такая конструкция сделал неудобным набор воды из отопительного прибора.
Рекомендуем ознакомиться: Как выбрать латунный шаровой кран водоразборный
Устройство и принцип работы
Кран Маевского изготавливают из материалов, устойчивых к коррозии, таких как латунь. Снаружи корпус из металла может иметь пластиковую оболочку для придания более эстетичного внешнего вида.

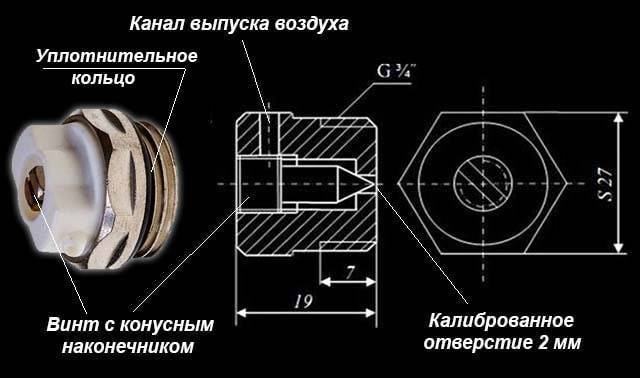

Основные части конструкции крана Маевского:
- корпус с входным калибровочным и выходным сливным отверстиями,
- конусный игольчатый клапан,
- уплотняющее кольцо,
- вентиль или запирающий винт с головкой под ключ или отвертку.
Конструкция воздухоотводчика может меняться и дополняться другими элементами, иметь разный диаметр резьбы, при этом принцип действия сохраняется.
В закрытом положении игольчатый клапан поддерживает герметичности системы и не пропускает теплоноситель наружу. При повороте запорного винта, игла сдвигается, освобождая сливное отверстие.
Воздух поступает из батареи в калибровочное отверстие клапана и через сливное отверстие высвобождается наружу. После спуска воздуха образовавшаяся полость заполняется горячей водой, восстанавливается циркуляция теплоносителя, выравнивается давление внутри труб.
Виды крана Маевского, устройство и принцип работы
Существует два основных вида КМ: механический кран и автоматический воздухоотводчик. Принципы работы этих устройств существенно различаются вследствие их конструктивных особенностей. Рассмотрим подробнее конструкцию и принцип действия каждого из этих устройств.
Механический кран
Механический КМ получил самое широкое распространение в отопительных и других гидравлических системах с принудительной циркуляцией рабочей жидкости.
Особенности конструкции
Конструкция механического крана Маевского отличается простотой и надежностью. Устройство состоит их следующих элементов:
- корпуса с входным и выходным каналами;
- конусного винта, выполняющего роль запорного клапана;
- поворотной части.
По исполнению механический КМ может быть:
- радиаторным – устанавливается на отопительные приборы;
- традиционным – используется во всех типах замкнутых гидравлических систем с принудительной циркуляцией рабочей среды;
- комплектным – состоит из шарового крана с интегрированным КМ.
В зависимости от конструктивных особенностей головки конусный винт может откручиваться:
- отверткой;
- шестигранным или четырехгранным ключом;
- без помощи инструмента, специальной рукояткой, стационарно закрепленной на головке конусного винта.
Механический кран Маевского может быть изготовлен из:
- стали;
- латуни (сплав меди с цинком);
- чугуна;
- нержавеющей легированной стали;
- термостойкого пластика.
Благодаря высоким эксплуатационным свойствам, длительному сроку службы и доступной цене, наибольшее распространение получили латунные механические краны Маевского.
Принцип работы механического крана Маевского
Поскольку плотность воздуха значительно меньше плотности любого теплоносителя, скопившаяся в радиаторе паровоздушная смесь перемещается по трубопроводам быстрее рабочей среды, поэтому при возможности сообщения с атмосферой самопроизвольно высвобождается. Происходит это следующим образом:
При откручивании винта, его конусная часть выходит из седла, открывая тем самым входной канал. Под воздействием рабочего давления в системе паровоздушная смесь устремляется во входной канал и удаляется из отопительного контура через выходной канал. После развоздушивания системы конусный винт закручивается и перекрывает входной канал – система готова к работе.
Автоматический воздухоотводчик
Автоматическое удаление воздушных пробок позволяет значительно увеличить эффективность работы отопительной системы. Кроме этого, автоматический воздухоотводчик исключает возможность завоздушивания радиаторов и магистральных трубопроводов.
Особенности конструкции
Главным отличием автоматического воздухоотводчика от механического КМ является наличие поплавкового клапана. Именно за счет этого элемента удаление паровоздушной смеси из радиаторов и трубопроводов происходит автоматически.
Любой автоматический воздухоотводчик состоит из следующих основных элементов:
- корпуса;
- резьбовой крышки;
- поплавка;
- жиклера;
- держателя;
- золотника;
- пружины;
- уплотнительного элемента;
- пробки;
- уплотнительного кольца.
В продаже можно встретить прямые, угловые и радиаторные воздухоотводчики.
Принцип работы автоматического воздухоотводчика
При наличии в рабочей камере воздухоотводчика рабочей среды, поплавок находится в крайнем верхнем положении. При таком расположении поплавка игольчатая головка клапана полностью перекрывает впускное отверстие.
Если в камеру попадает паровоздушная смесь, рабочее давление падает и поплавок опускается вниз, открывая тем самым, впускной канал, через который воздух выбрасывается в атмосферу. По мере наполнения камеры теплоносителем, поплавок постепенно поднимается вверх, до полного закрытия входного канала.
Важно! Особенности конструкции и принцип работы автоматического воздухоотводчика позволяют монтировать его в отопительную систему только в вертикальном положении
Установка
В установке крана нет ничего сложного. Достаточно выбрать батарею, на которой он расположится, снять с него боковую заглушку.
При этом важно убедиться, что в системе отсутствует вода, потому кран маевского устанавливается вне сезона отопления, либо при полном перекрытии подачи воды при индивидуальном отоплении. Выкрутив заглушку, на ее место останется вкрутить кран маевского
Благодаря стандартной резьбе, он подходит на все современные батареи и радиаторы образца советских времен
Благодаря стандартной резьбе, он подходит на все современные батареи и радиаторы образца советских времен
Выкрутив заглушку, на ее место останется вкрутить кран маевского. Благодаря стандартной резьбе, он подходит на все современные батареи и радиаторы образца советских времен.
Как он используется
- Освободите место возле радиатора, чтобы в непредвиденной ситуации не навредить бытовой технике, мебели;
- Подготовьте таз или ведро для воды;
- Вооружитесь отверткой, которая подходит под резьбу;
- Вставьте инструмент в резьбу, которой кран маевского оснащен, и медленно вращайте отверткой. Двигаться нужно против часовой стрелки;
- Вскоре вы услышите шипение, которое свидетельствует о выходе воздуха. В этот момент прекратите вращать кран;
- Даже если звук громкий, не пугайтесь. Такой принцип работы устройства обусловлен высоким давлением, потому и звук сильный;
- Следите, когда вместе с выходящим воздухом начнется литься вода. Не спешите закрывать узел, вода должна идти равномерной струей;
- После этого аккуратно закручивайте элемент, двигаясь в противоположную сторону;
- Обязательно дождитесь, пока весь воздух выйдет. В некоторых случаях процесс занимает много времени;
- Батарея прогрелась до нужного уровня, значит, работа выполнена правильно.
Но бывают ситуации, когда после спуска воздуха радиатор не греется. Это обусловлено засорением. Вам следует вызвать сантехника, прочистить систему, или полностью заменить батарею.
Советы по эксплуатации
Установив кран, его нужно грамотно использовать себе во благо. Несколько простых правил помогут вам не допустить распространенные ошибки.
- Устанавливать устройство нужно непосредственно на радиатор отопления.
- Для работы с краном маевского вам понадобится одна отвертка. Если его установили в труднодоступном месте, тогда вооружитесь дополнительно специальным ключом небольшого размера.
- Не монтируйте девайс возле источников воды и возле мест для курения. Помимо воздуха, из системы могут выходить скопившиеся взрывоопасные газы.
- Не держите кран в открытом положении, поскольку радиатор выйдет из строя с течением времени.
- Если вы не открывали кран длительное время, на резьбе образуется ржавчина. Чтобы не мучить себя и не прилагать много усилий, воспользуйтесь керосином. Смажьте им резьбу, подождите несколько минут. Крутите.
Применение крана Маевского в условиях нынешних систем отопления чрезвычайно актуально. С его помощью устраняются воздушные пробки, нормализуется работа радиаторов, продлевается срок их службы, а также гарантируется экономия в течение отопительного сезона.
Как вы поняли, установить его самостоятельно не составит труда, если при этом соблюдать рекомендации и придерживаться правил безопасности. Стоит девайс недорого, зато становится неотъемлемой частью вашего быта.
Автоматический кран Маевского
Хотя, автоматический кран – это по определению не Маевский, но во многих случаях он более удобен, чем классический вариант.
У него совершенно иная, более сложная конструкция. Вместо болта здесь целая система с поплавком, пружиной и жиклёром (отверстие расположено в нижней части прибора). Поплавок призван реагировать на уменьшение уровня теплоносителя. Опускаясь вниз, он приотворяет игольчатый клапан, и воздух выходит наружу.
Особенности автоматической версии:
Принцип работы крана маевского служит в стравливании воздуха из системы отопления или системы горячего водоснабжения. В процессе циркуляции воды по системе отопления, а также во время длительного простоя в ней накапливается воздух, который в результате и образует воздушные пробки. Чаще всего они образуются в местах, где низкое давление или маленькая скорость воды. В результате не греют, и в этих местах происходит коррозия металла.
Проще говоря, кран Маевского — это воздухоотводчик. В нём используется такой механизм, как запорный клапан игольчатого типа. Клапан перемещается специальным ключом либо отвёрткой. В труднодоступных местах проще использовать ключ. При стравливании воздуха из радиатора необходимо одной рукой откручивать клапан, а другой придерживать тряпку, чтобы вода не попала на пол. Сначала пойдёт шипение, а когда появится вода в виде небольшой струйки или капель, в зависимости от давления в системе, нужно закрутить клапан обратно. Не нужно бояться, что у вас затопит всю квартиру, так как отверстие в кране совсем маленькое. Выкручивать клапан в большинстве случаев достаточно на один оборот, больше не нужно, так как поток воздуха и воды ограничен отверстием самого крана. А если вы выкрутите его совсем, то есть вероятность что обратно вы его с трудом вкрутите из-за большого давления воды. То есть принцип работы крана маевского достаточно простой.
Также выпускают автоматические воздухоотводчики, они работают по поплавковому принципу. Когда воздух скапливается, поплавок опускается, и воздушная пробка вытесняется водой, и потом кран автоматически закрывается, не требуя вашего присутствия. Автоматические краны Маевского лучше не ставить на старые чугунные радиаторы при использовании центральной системы отопления, так как вода в ней чаще всего грязная и при отверстии крана всего в 2 мм придется часто его снимать и прочищать швейной иглой или булавкой для нормального его функционирования. Краны Маевского чаще всего устанавливаются либо на верхних частях радиаторов отопления, проще говоря, батарей, напротив верхнего присоединения трубы или термостата, так как воздух всегда стремится в самую верхнюю точку, либо на полотенцесушителе. Устанавливается кран Маевского посредством его вкручивания в пробку радиатора. Необходимо лишь подобрать нужный размер резьбы 1 дюйм, ¾ дюйма или ½ дюйма. При отсутствии отверстия под кран пробку необходимо заменить.
Приобретайте краны с резиновой или силиконовой прокладкой, но для лучшей надежности можно также применить льняную подмотку или специальную ленту для уплотнения резьбового соединения. При установке или замене крана необходимо придерживать ключом саму пробку, так как необходимо помнить, что на всех заглушках и пробках радиаторов применяют левую резьбу. Вследствие этого, вкручивая воздухоотводчик, вы ослабляете пробку радиатора отопления и, наоборот, при выкручивании воздухоотводчика происходит затягивание пробки. На разбор принципа работы крана маевского можно закончить
Зачем нужен кран на батарее отопления
При монтаже современной системы отопления, еще на этапе ее разработки, мастер обязательно порекомендует заказчику установить краны на радиаторы. В результате владелец объекта получает целый ряд преимуществ:
- Это уже упомянутая ранее возможность отключить/подключить батарею, независимо от времени года и отопительного сезона. Батарея может забиться, сломаться, дать течь, а простой поворот крана прекратит подачу теплоносителя и позволит сразу же провести необходимые манипуляции с устройством.
- Если в квартире или доме становится слишком жарко из-за внезапного потепления, на которые поставщики тепла не успели своевременно отреагировать, достаточно просто отключить батарею. Когда температура достигнет комфортного уровня, батарею снова включают.
- Установленный внизу радиатора кран позволяет перед демонтажом быстро и аккуратно слить теплоноситель в отдельную емкость или даже сразу в канализацию. Это значительно сэкономит время и силы на уборку после ремонта или замены радиатора.
- Наличие кранов позволяет проводить регулярное техническое обслуживание радиатора, чтобы удалить из системы загрязнения и попавший в трубы воздух. В результате батарея прослужит дольше, а качество отопления повысится.
Иногда владельцы квартир беспокоятся о том, что кран может легко дать течь или сломаться. Чтобы этого не случилось, следует выбрать качественное оборудование, а также тщательно соблюдать технологию монтажа.
На фото представлено изображение обычного шарового крана, установленного на батарее отопления, и обозначены основные элементы такой конструкции
Описание крана Маевского
В каком бы направлении мы не рассматривании клапан Маевского, он имеет соответствие со своим технологическим назначением и регламентом внутри отраслевого стандарта, и является краном для спускания воздуха СТД 7073В из промышленных или бытовых систем отопления.
Одна из самых частых проблем, приводящая к нарушению работы отопительных систем, это скапливание воздуха. Образовавшаяся пробка не дает жидкости нормально циркулировать. В следствии чего радиатор с воздухом внутри снижает работоспособность всей системы. Теплоноситель, который циркулирует в отопительном радиаторе, играет роль обеспечения тепла в холодный период. Но бывает такое, что батареи не прогреваются до конца. Это может происходить из-за того, что в радиаторе скапливается воздух, и он мешает горячей воде заполнить все пространство радиатора. Поэтому, этот воздух нужно как-то убрать от туда. Именно для этого и работает кран Маевского.
Устройство крана Маевского
Как спускать воздух из крана? Его работа основывается на принципе стравливания воздушной пробки в момент ослабления запорного клапана.
Клапан крана Маевского устроен также, как и обычный кран, т. е. открывается и закрывается герметическое соединение из газообразной или гидравлической среды с большим давление в среду с нормальными условиями. Исторический прототип современной конструкции клапана Маевского — это обыкновенный водопроводный кран с седельчатым типом.
Но при использовании обычного водопроводного крана происходила не контролируемая утечка воды из отопительной системы. Для этого нужна была особая конструкция крана, которая бы затрудняла или полностью исключала потерю жидкости из сети отопления. Эта проблема была решена с изобретение крана Маевского, который потерпел большое количество усовершенствований.
Кран Маевского изобрели более 80-ти лет назад. Это очень простое приспособление очень эффективное и надежное. Поэтому она актуально до сих пор.
Кран устанавливают в верхней части отопительных радиаторов. Он может иметь автоматический воздухоотводчик или управляться вручную.
Открывая вентиль на пол оборота, воздух из системы уходит и освобождает место теплоносителю. Это устройство используются для любых видов батарей, даже для старых образцов.
А откуда появляется воздух в системе отопления?
Возникновение воздушных пробок может быть по нескольким причинам:
- при монтаже отопительных систем;
- при ремонтных работах с удалением из системы жидкости;
- при установлении нового радиатора;
- в случае подсоса воздуха в систему в процессе эксплуатации;
- как следствие физического явления (вода выделяет пузырьки воздуха при каких-либо процессах коррозии);
Последнее часто происходит с алюминиевыми батареями в городских постройках.
Особенности включения в систему отопления
Есть особенности на монтаже воздухоотводящих кранов, когда они вворачиваются в корпус существующих радиаторных пробок. Радиаторные пробки обычно вкручиваются по левой резьбе. Кран же закручивается вправо, и потому сантехнику необходимо фиксировать пробку одним ключом и одновременно заворачивать воздухоотводчик вторым. Но это технические мелочи, о которых не помешает-таки знать неискушённым обывателям.
Схемотехника для вертикального размещения радиаторов отопления с использованием кранов Маевского. Как видно из схемы, в зависимости от вида подключения определяется конкретная установка воздухоотводчиков
Схематика установки воздухоотводящих устройств тоже имеет некоторые особенности. Так, если система радиаторов построена по схеме вертикального расположения приборов, воздухоотводящие краны обычно размещают на радиаторах самого верхнего уровня.
Но в схеме параллельного подключения, даже при вертикальной структуре, краны Маевского ставят в приборах нагрева нижнего и верхнего уровней. А вообще, в сантехнической практике установка в каждом отдельном случае делается с учётом возможного скопления воздуха в системе.
Ещё один вариант схемы, которая находит широкое применение в быту. В этом варианте воздухоотводящие устройства монтируются на каждом отдельном радиаторе отопительной системы
Если ведётся монтаж отопительной системы по горизонтальной схеме, здесь воздухоотводчиками, как правило, оснащается каждый прибор отопления. По большому счёту, желательно оборудовать кранами, отводящими воздух, практически любое оборудование системы отопления. Реально оснащению подлежат:
- все находящиеся в системе батареи отопления;
- компенсаторы, байпасы и аналогичные приборы;
- регистраторы и змеевики;
- трубопроводы верхнего уровня отопительной системы.
Некоторые схемные решения предусматривают даже размещение крана Маевского на полотенцесушителях. Кстати, в продаже встречаются модели полотенцесушителей, конструкции которых имеют точку ввода крана Маевского.
Прежде чем принимать решение о покупке устройств отвода воздуха, рекомендуется внимательно изучить схему расположения приборов.
Небольшими по размерам специальными ключами удобно пользоваться в стеснённых условиях, где применению отвёртки мешают близко расположенные иные предметы
В зависимости от степени свободы доступа к оборудованию, следует устанавливать краны Маевского подходящей модификации.
Там, где сложно работать отвёрткой, лучше подойдут модели под ключ, а где сложно работать ключами, разумно разместить автоматические устройства. Внимательный анализ поможет сделать обслуживание устройств более эффективным и сэкономить на покупке.
Автоматические воздухоотводчики традиционно монтируются на линиях трубопроводов, в точках потенциального скопления воздушных масс. На батареях отопления такие приборы, как правило, не используют
Ручные устройства имеют максимально упрощённую конструкцию, к примеру, по сравнению с автоматическими воздухоотводчиками. Но, как показывает практика, простота – залог надёжности.
Если в системе отопления используются чугунные радиаторы, надёжными для такой системы больше видятся именно ручные краны, нежели автоматы. Между тем, степень надёжности конструкции во многом зависит от качества металла (латуни), из которого сделан воздушный отводчик.
Кран Маевского в сборе на капроновой пробке. Конструкция, специально подготовленная для установки в системе, построенной на полипропиленовых трубах
Ещё можно упомянуть опыт внедрения кранов Маевского в схемы отопления, построенные на пластиковых трубах. Этот материал вполне надёжно держит стабильное давление и температуру, но слаб против гидроударов.
Установка крана Маевского в паре с предохранительным клапаном повышает надёжность системы для таких случаев. И вообще, для схем, где стабильность давления под вопросом, рекомендуется применять краны в качестве стабилизаторов.
В видеоролике продемонстрирован принцип работы крана Маевского и даны рекомендации по его установке:
Простые по конструкции и удобные для обслуживания, воздухоотводчики являются ещё и неотъемлемой технической частью любой системы отопления. Умышленное исключение устройств из системы грозит обернуться тяжкими последствиями, вплоть до размораживания батарей и труб в зимний период. Игнорировать краны Маевского невозможно, их нужно просто подобрать под конкретную систему.
