Пластиковые короба для вытяжки: обзор видов + правила установки

Виды: материалы и характеристики

Для монтажа небольших домашних вентсистем промышленность выпускает широкий ассортимент труб и комплектующих.

Воздуховоды для бытовой вентиляции подразделяются:

  • По материалу — из пластика, алюминия или оцинкованной стали.
  • По форме — квадратные, прямоугольные, круглые.
  • По степени гибкости — гибкие или жесткие. Гибкие короба изготавливают из гофрированного алюминия или оцинкованной стали. Жесткие воздуховоды из металла не применяются из-за сложного монтажа и сложности изготовления труб из оцинковки небольших размеров (от 100 до 150 мм в диаметре или длине стороны сечения). Алюминиевые трубы подходящих размеров дороги, особых преимуществ в их установке нет, поэтому их тоже не применяют для кухонной вытяжки.

Пластиковые

Пластиковые воздуховоды бывают круглые, квадратные и прямоугольные с гладкой поверхностью. Бывают белые и окрашенные в разные цвета — легко подобрать оттенок, подходящий к мебельному гарнитуру или обоям.

Пластиковые короба очень гладкие — их легко мыть, внутри меньше скапливаются жир и копоть. Гладкие стенки обеспечивают наименьшее сопротивление воздуха — поэтому такие трубы меньше вибрируют и шумят. Пластиковые короба самые малошумные по сравнению с гофрой.

Срок службы составляет не менее 10 лет.

Из гибкой гофрированной алюминиевой трубы

Очень практичный вариант воздуховода — гофрированная алюминиевая труба круглого сечения. Гибкую трубу удобно монтировать, для нее не требуются поворотные элементы — ее можно просто изогнуть. Алюминиевая труба долговечна, но ее очень сложно очистить от оседающих на стенках жира и копоти. Гофрированная внутренняя поверхность создает большое сопротивление току воздуха, трубы больше шумят при работе вытяжки.

Металлическая

Гофротруба может быть из оцинкованной стали. Такая труба немного жестче и прочнее, но в остальном ее монтаж так же прост, как и для алюминиевой гофры.

Места с поврежденным цинковым слоем ржавеют, жесткость трубы усложняет ее монтаж, поэтому стальную гофру для внутренних бытовых систем вентиляции применяют редко.

По степени гибкости

Алюминиевая гофра пластичнее стальной, ее легче изгибать, растягивать и сжимать.

Пластиковые воздуховоды применяются только жесткие, гофрированные трубы из пластика не подходят для транспортировки горячего воздуха.

Разные уровни потолка и рукав как элемент стиля

Обустройство потолка в виде нескольких уровней – это еще один способ эстетичного оформления рукава вытяжки.

Конструкция второго уровня поможет не только спрятать рукав, но и надежно закрепить его на участке между вентиляцией и вытяжкой.

Главное — разместить рукав так, чтобы он не деформировался. Такой способ маскировки идеален в случаях, когда:

  • хозяева затеяли ремонт и планируют кардинально переделать потолок;
  • оформляется квартира в новостройке;
  • проводится реконструкция очень старого строения;
  • высота потолков очень большая, и есть желание ее уменьшить, сделав двухуровневую конструкцию;
  • полезная площадь помещения достаточно велика либо при оформлении интерьера квартиры-студии.

Причины засорения и порядок восстановления вентиляционного короба

Засорение канала может возникать по следующим причинам:

  • повышенная запылённость или влажность помещения;
  • неправильно подобранное сечение канала;
  • отсутствие притока свежего воздуха, в результате чего образуются застои;
  • несоответствие пропускной способности с расчётными значениями для данной системы;
  • неправильная сборка стыков, в результате которых нарушена гладкость внутренней поверхности каналов;
  • врезка дополнительного канала без проведения расчётов, нарушивших эффективность системы.

Для восстановления вентиляционного короба необходимо выполнить такие действия:

  • убедиться в рабочем состоянии вентиляционного оборудования;
  • проверить состояние шахты на наличие засоров, устранить их;
  • заменить фильтры, почистить сетки;
  • выполнить запуск системы и провести поиск негерметичных участков;
  • при наличии неустранимых повреждений канала выполнить замену целого участка или отремонтировать локально.

При установке короба над кухонным гарнитуром рекомендуются использовать материалы с высокой влагостойкостью, отличными эстетическими свойствами. Многие выбирают материалы сходные по внешней отделке с гарнитурой.

Нюансы маскировки коммуникаций

Открытые газовые трубы и вентиля смотрятся не очень красиво. Это можно исправить, уложив их в декоративный кожух. В строительных магазинах есть много вариантов данных элементов.

Второй вариант — изготовить короб из гипсокартона. Изготавливается он по размерам труб и других элементов коммуникационной системы. Наружные стенки коробов оформляются под цвет мебели или стен кухни.

Выбирая вариант, как закрыть отопительное оборудование, следует помнить, что газовый котел и коммуникации должны оставаться в свободном доступе, если понадобится их ремонт или проверка рабочего состояния.

Какой воздуховод выбрать: круглый или прямоугольный

Круглые трубы обладают лучшими аэродинамическими свойствами. Но из-за своей формы их неудобно подвешивать и встраивать в стену.

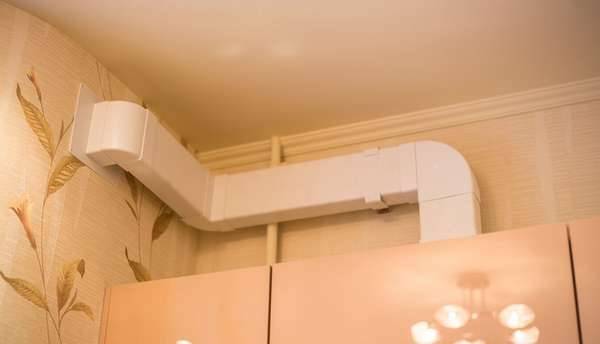

По этой причине в большинстве домов можно наблюдать пластиковую прямоугольную вентиляцию. Особенности формы ухудшают аэродинамику, но подобные каналы удобнее монтировать под потолком или вдоль стены.

Прямоугольные каналы легко скрыть или эргономично встроить в дизайн. Источник fasaddomstroy.ru

Если в помещении не важна эстетика – используйте круглые детали. Если вентиляция является частью дизайна, то предпочтительнее использовать прямоугольные каналы. По деньгам выходит примерно одинаково.

Особенности монтажа

Из материалов потребуются сама труба, хомуты для соединения с вытяжкой и шахтой, декоративная заглушка для вентиляции, оснащенная патрубком для соединения воздуховода с креплением.

Этапы монтажа:

Установка накладки (вентиляционной заглушки) на потолок или стену

Здесь важно, чтобы отверстия на заглушке точно совпадали с отверстиями вентиляции. Наносят разметку и устанавливают накладку так, чтобы ее крепежные элементы попадали в пазы на вентканале.
Установка переходника на вытяжку (в некоторых случаях система обходится и без него)

Переходник надевают на выходной патрубок вытяжки и закрепляют хомутом. Соединение не герметизируют.
Монтаж трубы воздуховода. Отмеряют и отрезают нужный фрагмент, не забыв добавить к нему 10–15% от длины на случай ошибок или брака. Один конец вставляют в отверстие вентиляционной шахты, а другой надевают на патрубок вытяжки и закрепляют хомутом.

В отличие от гофрированных изделий, модели из металла или пластика сложнее монтировать: сначала устанавливают вентиляционный канал, затем крепят вытяжку.

Главное при монтаже воздуховода — задать правильное направление движению воздуха. Загрязненные потоки, всасываемые в вытяжку, должны двигаться только к вентиляционной шахте, а не обратно в помещение.

Виды вытяжных систем

Устройства различаются по принципу работы, способу крепления и форме.

По принципу работы вытяжки делят на:

  • Активные, со встроенным мотором или вентилятором.
  • Пассивные, работающие только за счет хорошей тяги.

Есть два способа крепления для вытяжки на кухне:

Открытый – когда вся конструкция на виду. Этот вариант смотрится эстетично благодаря разработкам дизайнеров. Но и цена такой вытяжки выше.

Встраиваемый – когда от глаз скрыты все элементы, кроме фасада.

Различают 4 формы вытяжек :

  • Островная – крепится только к потолку. Часто применяется на кухнях с рабочей зоной островного типа.
  • Настенная – крепится к стене.
  • Встраиваемая – отлично подходит для небольших помещений. Воздуховоды тут отсутствуют, крепится изделие к стене или коробу.
  • Угловая – по сути, настенная кухонная вытяжка. Предназначена для случаев, когда печь находится в углу.

Требования к воздуховодам

Все технологические условия указаны в нормативных актах, например, в ГОСТ 12.4.021-75 ССБТ» Системы вентиляционные». А также они могут разрабатываться отдельно проектировщиками для непосредственного дома. Главной задачей при этом является удаление отработанного воздуха. Производительность воздушных каналов в данном случае складывается из трех составляющих: прочности трубы для отвода воздуха, ее конфигурации и диаметра. Система воздушного распределения должна пропускать необходимое количество воздуха при соблюдении некоторых требований:

  • непроницаемость трубы;
  • наименьшие утечки воздуха;
  • скорость удаляемого воздуха с соответствием СНиП;
  • уровень шума не выше санитарных норм;
  • теплоизоляция (в случае необходимости).

А также при монтаже нужно минимизировать пространство, на котором устанавливается воздуховод для вытяжки. От влияния непосредственных условий затем подбирается форма трубы, материал и диаметр.

Виды вытяжек

Различают следующие виды вытяжек для коробов:

  1. Купольная подвесная с воздушным фильтром для очистки воздуха, монтируемая непосредственно над источником загрязнения воздуха. Отличается простотой замены и обслуживания.
  2. Встраиваемая, устанавливаемая внутри мебели, ниши, потолка. Может иметь нестандартные размеры, поэтому с поиском замены аналогов могут возникать трудности.
  3. Плоская, отличающаяся оптимальной мощностью. Способна очищать воздух без дополнительных соединений. Требует частой замены фильтров. Срок их службы минимальный, по сравнению с другими типами вытяжек.

По форме вытяжки бывают:

  • угловые;
  • островные;
  • пристенные.

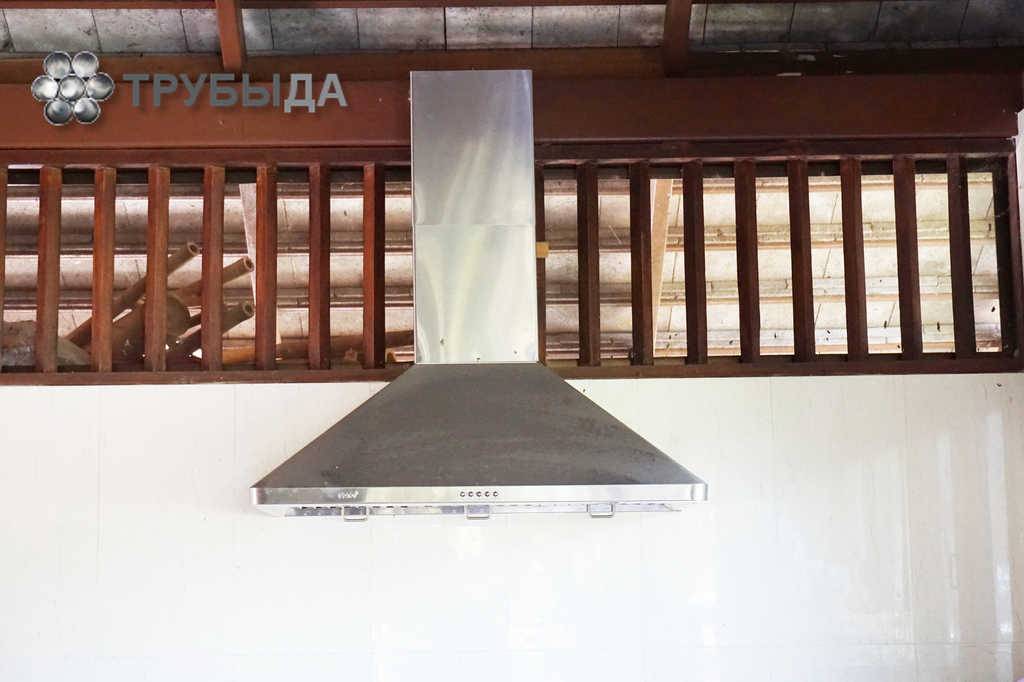

Купольная подвесная вытяжка

Изготовление короба своими руками

Можно самостоятельно создать качественную вентиляционную систему. Необязательно приобретать готовые решения, так как сделать короб из гипсокартона для трубы на кухне можно самостоятельно. Потребуется минимум инструментов и времени на проектирование, монтаж.

Как сделать вентиляционный канал для вытяжки на кухне с обратным клапаном.

Пошаговая инструкция по изготовлению короба:

  1. Создаётся эскиз на основе проведённых измерений.
  2. Закупаются материалы.
  3. Выполняется разметка стен под крепление каркаса.
  4. Монтируется каркас.
  5. Внутри каркаса устанавливается сетка и обратный клапан.
  6. Устанавливается вытяжка.
  7. Выполняется обшивка каркаса гипсокартоном.
  8. Стыки заклеиваются герметиком.
  9. Выполняется наружная отделка.
  10. Тестируется качества сборки.


Изготовление короба своими руками

Выбор материала и необходимые инструменты

Готовим инструмент, так как без него помощи в этом деле не обойтись. Пригодится:

  • дрель с ударом или перфоратор;
  • нить с краской и отвесом;
  • уровень лазерный или водный;
  • шуруповерт;
  • метр;
  • круглогубцы;
  • нож монтажный для резки гипсокартона;
  • ножницы для резки металла;
  • шпатель;
  • валик для гипсокартона;
  • ведро строительное;
  • молоток;
  • венчик.

Материал:

  • как уже писалось ранее, материал для короба должен быть влагоустойчивым, при этом стоит выбирать ГКЛ девятимиллиметровый – он будет оптимальным;

    Готовый к дальнейшей отделке короб из гипсокартона на кухне

  • грунт – только глубокого проникновения с добавками, предотвращающими появление плесени и грибка;
  • не стоит экономить и покупать деревянные бруски для короба, этот материал боится влаги, и со временем короб может повести от перепада температур, тогда придется все разбирать, поэтому только металлические профили.

Финишная отделка

Заключительный этап имеет стандартную последовательность:

  1. Армирование серпянкой стыков;
  2. Укрепление ребер обшивки перфорированными уголками;
  3. Нанесение грунтовки и шпаклевки на всю площадь поверхности короба;
  4. «Выведение» углов ребер;
  5. Шлифовка поверхности;
  6. Декоративная отделка.

Традиционно для декоративной отделки гипсокартона используют стеклообои под покраску.

Процесс изготовления гипсокартонного короба для кухонной вытяжки не сложнее, чем создание любых других конструкций из ГКЛ — это один из самых простых и удобных в работе современных строительных материалов.

Пластиковые трубы для кухонной вытяжки

Такие изделия различаются по степени жесткости и форме. Их производят из:

  • фторопласта;
  • ПВХ (поливинилхлорида);
  • полипропилена;
  • виниуретана;
  • ПНД (полиэтилена низкого давления).

Поливинилхлорид, фторопласт и полипропилен — наиболее подходящие для вытяжки материалы, так как они стойко переносят высокие температуры.

По форм-фактору пластиковые трубы бывают жесткими или гофрированными, круглого или прямоугольного сечения.

Особенности моделей разной формы:

  • пластиковые прямоугольные трубы для вытяжки удобнее скрывать под навесным потолком и легче устанавливать;
  • жесткие с круглым сечением отличаются большой пропускной способностью и не так шумят, как другие разновидности;
  • гофрированные изделия при установке не требуют покупки дополнительных элементов (угловых соединений, крепежа), имеют большую пропускную способность.

Характеристики

Простые в установке и легкие по весу модели из ПВХ востребованы: они герметичны, прочны и долговечны. Не подвергаются коррозии или воздействию микроорганизмов.

При -5°С такие изделия становятся хрупкими, поэтому их используют при монтаже воздуховода в домах и квартирах только для постоянного проживания.

Характеристики моделей из других материалов:

  1. Полипропилен плохо проводит ток, не пропускает влагу и не боится агрессивных химических веществ. Он прочнее полиэтилена высокого давления. Главный недостаток: максимальная температура нагрева — около +85°С, но есть трубы из полипропилена с антипиреновыми добавками для лучшей огнезащиты.
  2. Полиэтилен низкого давления не так боится мороза, как ПВХ, и не растрескивается на холоде. Однако его теплостойкость ограничивается +80°С.
  3. Армированный виниуретан имеет стальной каркас, поэтому такие модели особо прочны. Материал довольно гибок, устойчив к механическим повреждениям и не боится перепадов температуры.
  4. Полиуретан похож на поливинилхлорид, но его максимальная температура нагрева — +280°С.
  5. Фторопласт максимально прочен и способен конкурировать даже с некоторыми металлами. Диапазон приемлемых для него температур: +40…+140°С. Устанавливают трубы из фторопласта с диаметром 150–160 мм на промышленных объектах, так как этот материал не боится воздействий щелочи и кислотных соединений. Такие модели недешевые, поэтому в частном сегменте используются редко.
  6. Двойные гофрированные трубы из полипропилена с диаметром 160–230 мм отличаются хорошей пропускной способностью, имеют гладкую внутреннюю поверхность и наиболее пригодны для вытяжки.

Когда использовать

Трубы из разных видов пластика применяют для обустройства воздуховода кухонной вытяжки в таких случаях:

когда у вас нет навыков и опыта в монтаже, но важно установить вытяжку качественно и в сжатые сроки;
для уменьшения уровня шума всей системы;
если дополнительная нагрузка на опоры крайне нежелательна: пластик легкий.

Именно по этим причинам такой материал используют чаще других.

Достоинства и недостатки

Основные достоинства материала:

  • гарантийный срок службы — 10 лет;
  • отсутствие скоплений продуктов горения, жира, грязи и другого налета;
  • небольшой вес материала;
  • легкость в уходе.

Главные недостатки:

  • низкий порог температуры нагрева;
  • сложная установка в домах с паровой защитой;
  • низкая прочность некоторых моделей.

Даже пластиковые модели способны прослужить не один десяток лет без сбоев при правильном их подборе.

Особенности практического использования коробов

Одним из наиболее интересных решений можно назвать поворотное колено с переменным углом. Зачастую не всегда воздушные потоки в системе вентиляции приходится разворачивать под прямым углом. Иногда два пластиковых короба нужно состыковать под углом в 30о или 60о. Сделать стыковочный узел без «переменки» практически невозможно.

На рынке можно приобрести короба трех различных размеров – 35 см, 50 см и 100 см. Каждая секция пластикового короба представляет собой готовое изделие, на одном конце которого находится посадочный поясок, на другом – расширение. Вставляя поясок одной секции в расширение второй, можно с легкостью набрать воздуховод для системы вентиляции любой сложности.

Здесь главное — не запутаться, при сборке системы вентиляции в первую очередь собирают приемный узел, это может быть выход из вытяжки или входное окно в душевой кабине. На фитинге приемного узла должен находиться посадочный поясок. Первую секцию короба одеваем расширением на поясок приемного узла. Получается, что все последующие пластиковые секции будут одеваться по направлению движения потока. Аналогичным образом выполняется стыковка с любыми фасонными элементами.

Некоторые производители даже наносят стрелки на поверхность короба, чтобы было легче ориентироваться при сборке. Зачем это делается? Большая часть систем вентиляции собирается без использования уплотнительных резинок или прокладок на стыках. Если правильно установить короба, то воздушный поток будет засасывать через неплотности воздух из комнаты. Давление воздуха в потоке всегда ниже, чем за пределами короба.

Если собрать систему вентиляции неправильно, то из-за динамического напора загрязненный воздух будет просачиваться через щели на стыках коробов.

Нередко мастера прибегают к интересному способу проверки правильности сборки системы вентиляции. Вместо того чтобы осматривать каждый пластиковый короб, разыскивая метки и стрелочки, в вытяжку направляют струю дыма и запускают электровентилятор. Если система вентиляции собрана неверно, то на стыках пластиковых коробов будут видны струйки дыма.

Для систем вентиляции большой протяженности, как правило, используют пластиковые короба с каучуковыми прокладками на стыках. Наиболее проблемные места, через которые сифонит воздух, расположены на выходе из поворотных колен. Утечку легко обнаружить по грязным пятнам на пластиковой поверхности вокруг линии стыка.

Размер и сечение воздуховодов

Короба для системы вентиляции изготавливают разных формы и жесткости. Они отличаются техническими характеристиками и внешним видом.

Пластиковые вентиляционные каналы могут быть:

  • круглого сечения;
  • прямоугольного, плоского или квадратного.

Жесткость зависит от толщины пластика. Чем элемент толще, тем больше он весит и стоит. Производители поставляют на рынок вентиляционные трубы длиной 2–4 м.

Круглые

Воздуховоды круглого сечения выпускают в нескольких вариантах. Можно найти изделия нестандартных габаритов.

Пластиковые вентиляционные каналы могут быть круглого сечения.Их используют для сборки коробов промышленной вентиляции.

Популярные размеры:

Сечение, ммДлина, м
1000,5–2,5
1250,5–2,5
1500,5–2,5
2000,5–2,5

Для производственных помещений используют каналы, достигающие в диаметре 2,4 м.

Прямоугольные

Изделия этого вида выпускают разных высоты, ширины и толщины. Чем больше сечение прямоугольного пластикового канала, тем шире его стенки. Это обеспечивает необходимую жесткость геометрии элемента.

Прямоугольные изделия имеют разную ширину и толщину.

Популярные размеры:

КодДлина, ммВнешняя высота, ммВнутренняя высота, ммВнешняя высота, ммВнутренняя высота, мм
50153505552110107
70153506057122119
80153506057204200
50205005552110107
70205006057122119
80205006057204200
502510005552110107
702510006057122119
802510006057204200
500353505552110107
700353506057122119
800353506057204200
50055005552110107
70055006057122119
80055006057204200
501010005552110107
701010006057122119
801010006057204200

Большинство изделий имеет разную толщину стенок в зависимости от высоты. Чем они выше, тем толще.

Какая форма канала лучше

Пропускная способность круглых каналов выше, чем плоских или квадратных. На местах изгибов конструкции вихревые потоки встречают меньшее сопротивление.

Прямоугольный короб имеет большее сечение, чем круглый с такой же пропускной способностью. Зато его проще монтировать над навесными шкафами. Такие воздуховоды могут красиво сочетаться с интерьером. Их легко спрятать над декоративным потолком.

Прямоугольный короб проще монтировать.

Размеры

Размеры короба для вытяжки должны быть такими, чтобы обеспечить необходимую пропускную способность откачки воздушных масс. Чтобы снизить сопротивление внутренней поверхности, используют круглые конструкции. Стандартные диаметры для бытовых целей бывают 80 мм, 100 мм, 125 мм, 150 мм, а для промышленных — от 200 мм.

Прямоугольные короба изготавливаются со следующими размерами:

  • 110х55 мм;
  • 120х60 мм;
  • 204х60 мм.

Выпускаются переходники с круглого сечения короба на прямоугольное с такими размерами:

  • с диаметра 100 мм на 110х55 мм;
  • с сечения 100 мм на 120х60 мм;
  • с диаметра 125 мм на 204х60 мм.

Толщины стенок вытяжной трубы от 1,5 до 4 мм. Длины одного элемента составляют от 35 до 200 мм.

Методы декорирования трубы от вытяжки

Зачастую при установке воздушного канала для вытяжки принимается решение о декорировании воздуховода, чтобы не нарушать общий интерьер на кухне.

Для этого существует несколько способов:

  1. Короб из гипсокартона. Здесь вокруг канала устанавливается вначале обрешетка, затем на нее крепятся плиты из гипсокартона. В дальнейшем короб обделывается под общий интерьер. Этот метод хорошо устраняет проблему по эстетике, но он неудобен в случае, если нужно будет вскрывать трубу по какой-либо причине.
  2. Корпус пластмассовый. В магазинах продаются специализированные короба для декорирования гофрированного воздуховода. Такой декор является наиболее простым аналогом короба из гипсокартона.
  3. Установка над натяжным потолком. При принятии такого решения, воздушный канал монтируется от вытяжки наверх и прячется среди потолочных конструкций. Часть воздуховода от вытяжки до потолка прикрывается облицовочной плитой или остается неприкрытой, по усмотрению хозяина. Недостатком такого варианта является то, что проводить трубу можно лишь до ремонта. То есть, после натяжения потолков спрятать воздуховод таким методом будет невозможно. А также в случае профилактического ремонта канала вначале придется разобрать навесной потолок.
  4. Установка единого комплекта. В этом случае нужно заказать или сделать своими руками навесной шкаф под размер вытяжки до потолка. В нем спрячется и устройство для отвода угарного газа, и воздуховод. Минусом такого декора является то, что скрадывается место под всякие кухонные принадлежности.
  5. Навес на шкафчик. Здесь применяется предыдущий способ, только в бюджетном варианте. Навесной шкаф изготавливается или заказывается не до самого потолка, затем на него устанавливается декоративная панель под общий интерьер на кухне. Этим методом скрывается труба, идущая вверх от вытяжки до отверстия вентиляционного колодца.
  6. Монтаж воздуховода рядом со стеной над навесным кухонным гарнитуром. В таком случае, обычно шкафчики навешиваются достаточно высоко, и тогда канал над ними не будет видно.
  7. Покраска. Данный метод является самым дешевым и простым вариантом, для чего нужно лишь выкрасить трубу в тон интерьера.

Два важных момента при установке

Для качественной работы вентиляции важна ее правильная сборка. При проходе поток воздуха в коробе не должен встречать сопротивления. Соответственно система: воздуховод-переходник или соединитель, тройник, должны быть собраны таким образом, чтобы воздушная масса направлялась в сторону раструба. Если при сборке перепутать направление, поток будет встречать сопротивление, что может с течением времени нарушить герметичность всей вытяжной системы и как результат часть загрязненного воздуха будет попадать обратно в комнату.

Второй момент касается крепежной системы, без надлежащей сборки не будет жесткости в конструкции, а это в свою очередь тоже может со временем нарушить герметичность всей магистрали. Причина в том, что воздушный поток будет создавать движение конструкции, что в результате и приводит к расшатыванию стыков и частичному отсоединению деталей. Поэтому, чтобы такого не случилось опытные мастера рекомендуют на каждое соединение в конструкции устанавливать крепежный элемент.

Производители пластиковых воздуховодов

Среди компаний, занимающихся производством пластиковых узлов для вентиляционных систем, можно выделить несколько. Все они представлены на российском рынке и пользуются заслуженной популярностью у потребителя.

Systemair

Группа компаний с головным офисом в Швейцарии. Основная масса изделий на российском рынке реализуется в Санкт-Петербурге и Ленинградской области.

Гордость компании – экологически чистое производство. Продукция отличается качеством и надежностью.

«Арктос»

Российская компания, основанная в 1998 г. Занимается производством оборудования для систем кондиционирования и вентиляции. Имеет 2 крупных завода – в Москве и Санкт-Петербурге, собственную лабораторию акустики и аэродинамики.

Продукция «Арктоса» продается в строительных магазинах. Приемлемые цены и качество изделий выгодно отличают воздуховоды этой марки от других.

VTS Clima

Польская компания, имеющая 54 представительства в 15 странах. Производит весь спектр узлов и элементов для гибких систем вентиляции.

Изделия VTS Clima продаются с гарантией 3 года. Их надежность и неизменное качество позволили заслужить доверие покупателей не только на российском рынке, но и в СНГ.

Источники

  • https://vent-vozduh.ru/estestvennaya-ventilyatsiya/plastikovye-vozduhovody.html
  • https://m-strana.ru/articles/plastikovye-vozdukhovody-dlya-ventilyatsii/
  • https://sovet-ingenera.com/vent/oborud/plastikovyj-korob-dlya-vytyazhki.html
  • https://stroychik.ru/ventilyaciya/plastikovye-vozduhovody

Выбор элементов и расчеты пластиковой вентсистемы

Пластиковая вентиляция имеет несколько неоспоримых преимуществ: широкий набор комплектующих, легкость сборки, хорошие технические характеристики. Все эти качества в полной мере проявятся только в случае правильной сборки.

Прежде чем приступить непосредственно к монтажу, необходимо составить проект воздуховодной сети,  определить, какие комплектующие потребуются.

  • пластиковый вентканал;
  • клапан обратной тяги;
  • детали для соединения труб;
  • решетки и заглушки;
  • дополнительное оборудование.

Подбор комплектующих зависит от заданной мощности системы и схемы размещения. Количество, диаметр, сечение воздуховодов можно рассчитать при помощи специализированной компьютерной программы или обратиться для этого к специалисту.

При составлении схемы важно определиться с тем, какие  пластиковые фасонные элементы потребуются. Пластиковые трубы для вытяжки на кухне  дополнительно комплектуются фитингами в случае, когда предусмотрен отвод вытяжки в общедомовую систему или на улицу

Рециркуляционные модели прокладки воздуховода не требуют. По виду и функционалу фасонных элементов выделяют:

  • короткие прямые отрезки (муфты);
  • переходники;
  • отводы;
  • утки;
  • тройники.

Переходники используются при соединении деталей, отличающихся по диаметру. Внешне напоминают  усеченный конус (для труб округлого вида) или пирамиду (для прямоугольных изделий).

Можно подобрать переходы с боковым смещением, постепенным увеличением или уменьшением диаметра для установки вентиляционной системы сложной формы.

Отвод применяется, когда возникает потребность в изменении направления течения воздуха под прямым углом.

Обратный клапан состоит из контура с лепестком, обеспечивающим движение воздуха только в одном направлении. Позволяет предотвратить попадание холодного воздуха в вытяжной канал.

Декоративные вентиляционные решетки закрывают отверстия каналов и защищают от попадания внутрь мелкого мусора, насекомых, улучшают внешний вид.

Тройники используются для создания сложных разветвлений в системе вентиляции, есть модели, позволяющие соединить части, имеющие разный диаметр канала.

Собирая воздухопровод, важно помнить о низкой термостойкости пластика и не подсоединять нагревательные элементы (калориферы и рекуператоры)

Особенности установки

В зависимости от типа используемого материала и конструкции будет меняться технология установки. Однако стандартный процесс, которому должен соответствовать монтаж короба для вытяжки, будет таким:

  • Подготовить заготовки нужных размеров, а также уголки из металла для скрепления стенок.
  • Произвести разметку на поверхности стены сверху вниз.
  • Конструкцию следует устанавливать от боковых стенок, а завершать – задней крышкой и полкой в середине.
  • Обработать швы.
  • Закрепить дверцы.
  • Произвести декорирование.

При ремонте на кухне или ее обустройстве вытяжка играет решающую роль для обеспечения комфорта и технологического процесса приготовления пищи. Короб под нее поможет замаскировать коммуникации и обеспечить удобство в эксплуатации.

  • Почему потеют окна: основные причины, возможные последствия и методы устранения (80 фото)
  • Приточный клапан в стену: советы по установке, обзор устройства и виды лучших моделей (95 фото)

  • Осушитель воздуха — правила применения, схемы расположения и рекомендации как правильно выбрать осушитель воздуха (85 фото)

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
