Короба для вытяжки — выбрать и установить пластиковый короб

Выбор материалов и элементов для монтажа

Материалы и элементы для установки вытяжного короба из пластика можно купить в строительном магазине.

Основой вентиляционного канала является прямой элемент прямоугольного сечения длиной от 35 см до 2 м. Наименьший размер нужен там, где вытяжка расположена близко к отверстию внутридомовой вентиляции. Чем больше расстояние до вентиляционной решетки от вытяжки, тем больше длина прямоугольного элемента. При необходимости пластик можно легко разрезать до нужного размера с помощью ножовки или углошлифовальной машины.

Для крепления двух прямых элементов между собой используются специальные соединители пластиковых каналов, которые при установке не увеличивают протяженность вентшахты. При повороте канала венткороба используются специальные колена из пластика с углом 45 и 90 градусов. Для соединения круглого патрубка вытяжки с прямоугольным пластиковым коробом берется специальный переходник.

Особенности проектирования и установки

В зависимости от габаритов и планировки кухни, расстояния между вентиляционной шахтой/окном и вытяжкой, а также при наличии физических препятствий на пути воздуховода (стояков отопления, газопровода) приходится проектировать вытяжную систему индивидуально. Универсальных схем, расчетов и способов монтажа вентиляционных коробов не существует.

• К патрубку воздуховода вытяжки крепится переходник с соответствующей площадью и формой сечения.
• К переходнику подключается обратный клапан для предотвращения движения воздуха в противоположном направлении.
• Обратный клапан крепится к тройнику.
• Тройник подключается к вентшахте для разделения принудительной и естественной вентиляции.
• На участке перехода от тройника к внутридомовой системе вентиляции устанавливается еще один обратный клапан.
• Участок вентиляционного короба, примыкающий к внутридомовой системе, закрывается решеткой, чтобы птицы и грызуны не проникали внутрь.

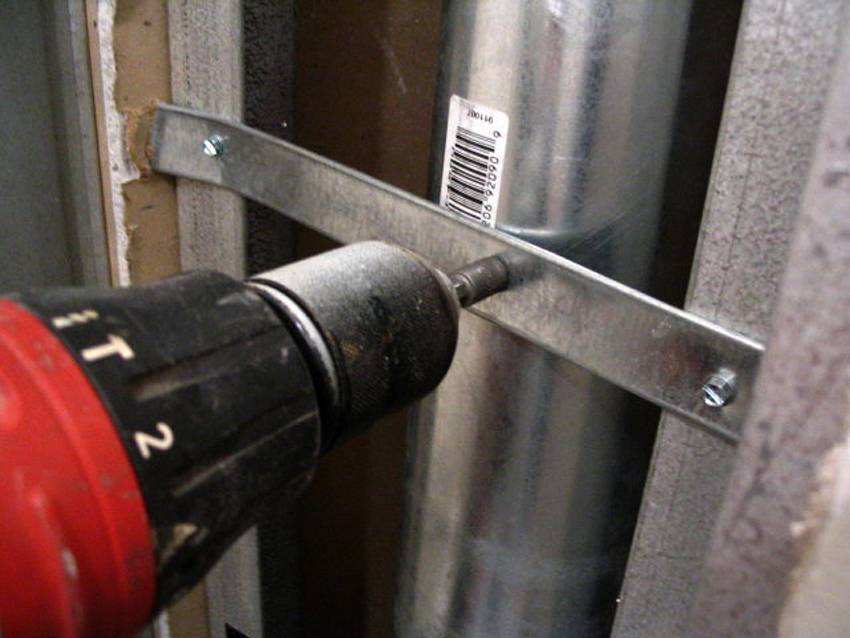

Установка прямоугольных элементов вытяжной системы на кухне вдоль стен выполняется за счет специальных фасонных элементов из пластика. Они крепятся к стене с помощью дюбелей или саморезов.

При проектировании вытяжной системы необходимо рассчитать ее схему так, чтобы расстояние между патрубком вытяжки и отверстием вентрешетки не превышало 3 метра. По возможности нужно сократить количество поворотов под прямым углом, т.к. колена создают сопротивление воздушному потоку, увеличивая шум.

https://youtube.com/watch?v=NBTsJcOpEWU

Формы, виды и конструкция коробов на входе в помещение кухни

Классификация вентиляционных кухонных коробов происходит по нескольким признакам. Исходя из размеров элемента, присутствует разделение на малогабаритные (до 600 мм. в диаметре) и габаритные (более 600 мм.).

По геометрической форме вентиляционные короба могут быть:

• Круглыми.
• Прямоугольными.
• Квадратными.
• Криволинейными.
• Выполненными в виде сложных геометрических фигур (при совокупности нескольких каналов в одной нише).

В большинстве случаев короба располагаются в дальнем углу кухни. В некоторых квартирах размещены на прямом участке стены или возле двери.

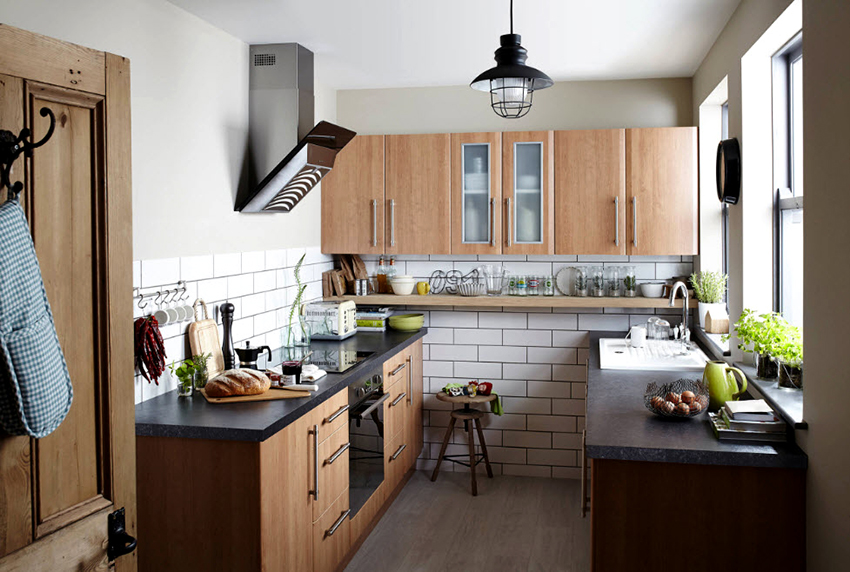

Вентиляционный короб, расположенный в углу кухни Источник 1zoom.ru

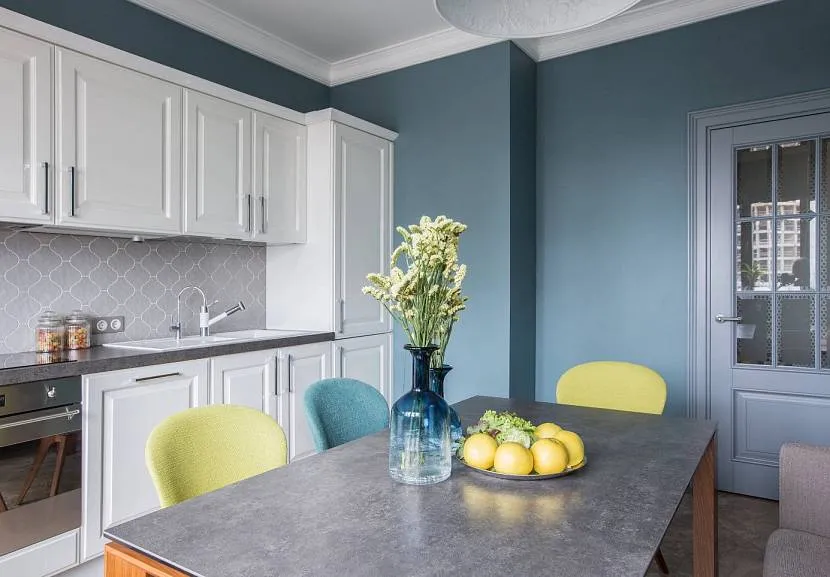

Вентиляционная шахта, оформленная в соответствии с интерьером кухни Источник www.remontbp.com

Ещё одна классификация коробов связана с материалом, из которого они изготовлены:

• Оцинкованный металл. «Оцинковка» советского производства не подвержена коррозии, отмечается повышенной долговечностью, прочностью, небольшой массой. Встречаются варианты, выполненные в форме прямоугольника, квадрата, в редких случаях – круглые.
• Асбестоцемент. В современном строительстве подобные материалы не используются из-за большого веса и плохой герметичности. Встретить такие можно в домах, построенных в период перестройки. Застройщик (кооператив или организация, возводящая строения для собственных сотрудников) применял асбестоцементные трубы в целях экономии затраченных средств.
• Железобетон. Можно наблюдать повсеместно, включая и в современном строительстве. Присутствуют в панельных домах эконом-класса, собирающихся из цельных ЖБ-панелей, отливаемых на специализированных заводах.
• Поливинилхлорид. Своеобразный вид пластмассы, пользующийся популярностью при возведении современных многоэтажек. Преимущество материала в небольшом весе, простой технологии монтажа, стойкостью к горению.

Вентиляционный короб, встроенный в кухонный гарнитур Источник roomester.ru

Вентиляционный выступ обложенный керамогранитной плиткой Источник modus-dendro.ru

Формы вентиляционных коробов и основные способы монтажа

Процесс монтажа данной системы проводится при наличии одного из двух обстоятельств:

• место установки было заложено в проект строительства (или ремонта), при этом выполнены все
• подготовительные работы;
• необходимо вмонтировать систему в уже существующие условия.

Производство большого количества видов вытяжек, параметры и технические характеристики которых различаются в зависимости от места размещения, позволяет выбрать подходящий вариант. Вентиляционные системы могут занимать следующие позиции:

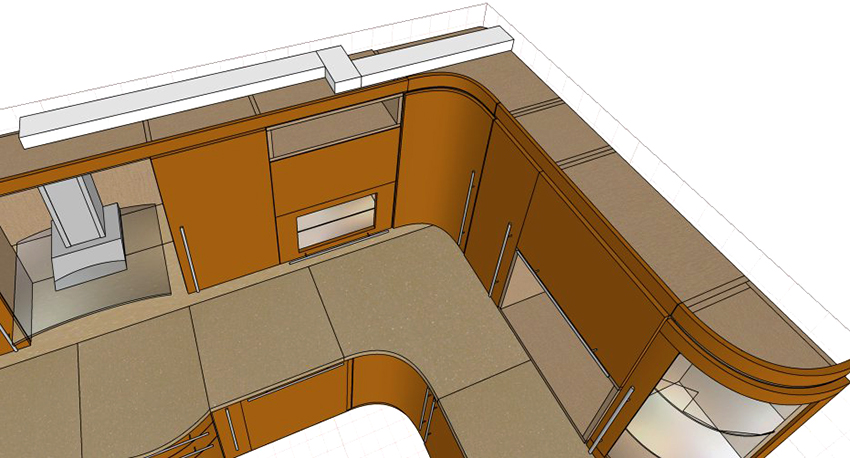

Схема с примером расположения вентиляционного короба в кухне

• встраиваться в мебельный шкаф;
• крепиться к стене;
• размещаться в углу;
• подвешиваться к потолку вдоль стены;
• принимать любое потолочное положение (островные вытяжки).

Встраиваемая вытяжка устанавливается в навесной мебельный шкаф. Это удобный, не влекущий особых дизайнерских требований вариант. Выдвижная нижняя часть, которая чаще всего присутствует в таких моделях, автоматически запускает двигатель, приводит систему в работающее состояние. Короб для вентиляции становится частью мебели, в которой скрываются соединения, что значительно упрощает установку.

Настенная вытяжка является открытой частью кухни, поэтому, помимо технических требований, она должна иметь определенный внешний вид. Короб скрыт общим корпусом, на плоской прямоугольной поверхности находится панель управления и освещения.

На небольших по площади кухнях устанавливают угловые вытяжки

Срезанные углы корпуса уменьшают общие размеры конструкции, что немаловажно для маленьких помещений: вытяжная система не кажется громоздкой

У настенных вытяжек короб размещается под общим корпусом конструкции

Подвесные вытяжки крепятся к потолку. Особые требования предъявляются к внешнему виду короба, который остается открытым. Такая конструкция не занимает много пространства, облегчает восприятие рабочей стены.

Островные вытяжки обычно устанавливают на кухнях с большой площадью, когда варочная поверхность расположена не возле стены, а находится в центре (или смещена в какую-либо сторону) комнаты. Такая вытяжка, помимо функционального назначения, является одной из основных составляющих интерьера.

Вытяжные системы традиционно бывают двух форм: прямоугольные (квадратные) и круглые. Встраиваемые и настенные модели чаще всего имеют прямоугольный вентиляционный короб, пластиковый или металлический. Подвесные и островные вытяжки – круглые, металлические, хотя и прямоугольные подвесные варианты встречаются достаточно часто.

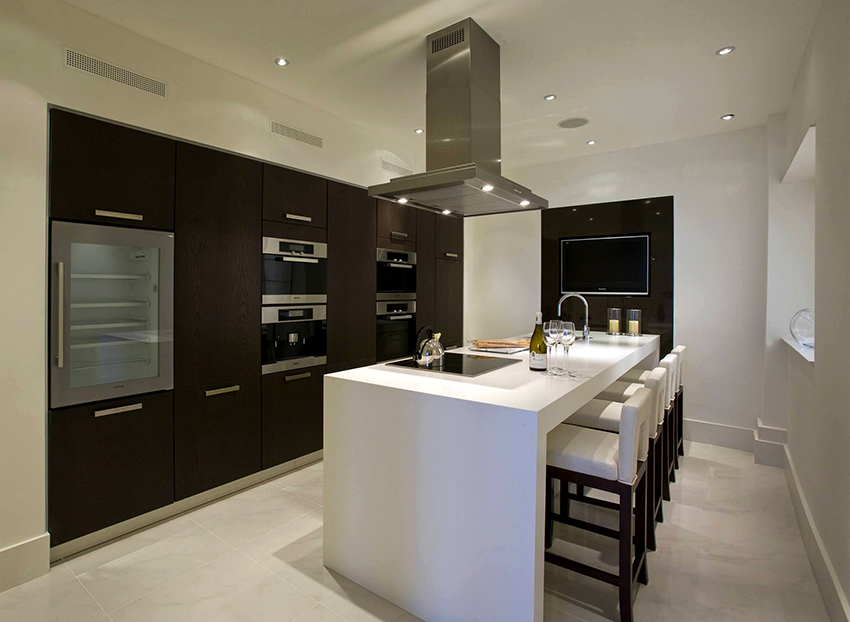

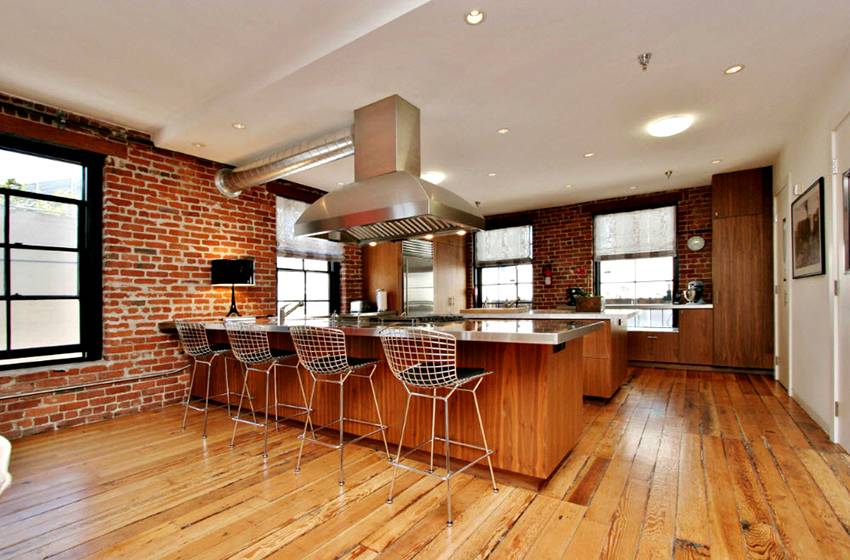

Островные подвесные вытяжки крепятся к потолку, короб может быть круглым или прямоугольным

Причины засорения и порядок восстановления вентиляционного короба

Любая работающая система по истечении времени требует ремонта отдельных элементов или полной замены всех составляющих. Не является исключением и система вентиляции. Основными признаками, указывающими на снижение уровня эффективности воздуховода, являются:

• затхлый воздух;
• плесень и грибок на стенах;
• скопление конденсата на окнах;
• не удаляются запахи;
• результаты проветривания ощутимы недлительное время.

При появлении одного из признаков необходимо проверить состояние короба, вентиляции в целом, т. е. функционирование двигателя, состояние фильтров. Если проблемы в жилой части не обнаружены, нужно обращаться к специалистам с просьбой обследовать состояние общей вентиляционной шахты. Зачастую признаки плохого функционирования вентканалов появляются вследствие следующих причин:

Главные признаки плохого функционирования вытяжки – это уменьшение сечения воздуховода, засорение или полное перекрытие канала

• засорения канала;
• уменьшения сечения воздухоотвода;
• полного перекрытия канала.

Причиной засорения канала может быть постепенное отложение загрязнений на стенках. Иногда сами жильцы при выполнении ремонтных работ сбрасывают в вентиляционную шахту строительный мусор. Уменьшение сечения или полное перекрытие зачастую является следствием проведения в квартирах незаконной перепланировки, когда в вентканал встраиваются коммуникации, или он демонтируется на уровне одной квартиры, и тем самым полностью блокируется выход воздуха.

Доступ к обследованию и выполнению работ по очистке каналов имеют только специалисты, владеющие сертификатом на осуществление данной деятельности.

Главные признаки плохой работы вентиляции – это затхлый запах в кухне, плесень и грибок на стенах

Если причиной выхода из строя общей вентиляционной шахты является незаконная деятельность жильцов, восстановление проводится за их счет.

Демонтаж вентиляционных коробов, расценка в смете

Пришедшие в негодность вентиляционные короба нуждаются в ремонте или полной замене. Зачастую проблемным становится именно этап демонтажа из-за сложности точного определения объема трудовых затрат и их стоимости. Чтобы правильно наметить виды работ по разборке системы, нужно провести тщательное обследование и определить степень повреждения и количество вышедших из строя узлов. Затем необходимо проанализировать, сколько людей понадобится для работы, какая техника будет задействована, какие материалы потребуются для замены. Только после этого можно просчитать цену демонтажа.

В том случае, когда замене будет подлежать шахтная конструкция полностью, цена на демонтаж значительно увеличится, ведь нужно будет разобрать короб и снять все воздухоотводы и жалюзийные решетки.

Расценки на выполнение демонтажных работ можно найти в ГЭСНр-65-(28-32) и ФЕРр-65-(28-32). В стоимость трудовых затрат необходимо также включить очистку от мусора и вывоз отходов. Использование понижающих коэффициентов относительно прямых затрат на демонтажные работы (согласно МДС-37 пункт 3.2) осуществляется следующим образом:

Цена на демонтаж будет зависеть от объема выполняемых работ

• если оборудование после демонтажа будет употребляться, то, учитывая разборку и консервирование с целью сохранения, применяемый коэффициент составит 0,7;
• если оборудование будет использовано, но работы по разборке, консервированию и хранению не выполняются, употребляется коэффициент 0,6;
• если оборудование не подлежит применению, а разбирается и разрезается на части, действует коэффициент 0,5;
• оборудование разбирается, разрезается и выбрасывается – коэффициент составит 0,3.

Составление сметы на демонтажные работы – процесс сложный и кропотливый, он требует специального образования и определенных навыков.

Дизайн кухни с вентиляционным коробом: правильная маскировка необходимой детали

Для организации грамотной маскировки следует учитывать советы.

1. Для выравнивания конструкции используйте шпаклевку. После покрасьте ее и потолок одним тоном.
2. Лучше не маскировать, а повышать функциональность. Можно превратить короб в подставку для телевизора. Выгодно обыграв, можно получить дополнительное место расположения техники.
3. Встройте в мебель. Это скроет все от глаз и не потребуется предпринимать приемы декорирования.

Главная задача при создании кухонного интерьера – превратить лишнюю, как кажется изначально, конструкцию в полезную вещь.

Вентиляционный короб может стать не только функциональной, но и главной деталью на кухне и ее украшением.

Достоинства и недостатки пластиковых вентиляционных коробов

Воздуховоды, изготовленные из пластика, имеют массу преимуществ:

• отличная гибкость и податливость;
• безопасность для окружающей среды;
• прочность, достигаемая за счет формы и толщины стенок воздуховода;
• устойчивость к перепадам температур;
• невосприимчивость к химическим (в т.ч. органическим) веществам;
• малый вес.
• возможность подогнать практически под любую необходимую форму;
• легкость в установке и обслуживании;
• простой демонтаж при необходимости;
• огромное разнообразие цветов, форм и размеров воздуховодов, что позволяет подобрать короба под любой интерьер помещения;
• невысокая стоимость.

Основной недостаток пластиковых изделий заключается в его уязвимости для воздействия высоких температур. Уже при достижении 120 градусов по Цельсию  пластик начинает размягчаться.

Короб теряет свою первоначальную форму и может повредиться под собственным весом. Герметичность всей системы в итоге будет нарушена.

Более того, при длительном нагревании пластик начинает попросту плавиться и течь. При горении  этого материала образуются газы, которые являются крайне ядовитыми для человеческого организма.

А поскольку все это происходит в вентиляционной системе, то за считаные минуты все помещения в здании станут опасными для здоровья и жизни находящихся в них людей и животных.

Материалы, используемые для изготовления коробов под вытяжку

Часть вытяжки, куда помещены двигатель, вентилятор и фильтры, всегда закрыта и имеет эстетичный вид. А вот что касается подключения к общему вентиляционному каналу или к выводу воздушных потоков наружу, то существуют модели, уже укомплектованные коробами, но встречаются и такие, которые нужно самостоятельно оснащать данными устройствами или изготавливать их.

Для производства коробов используется два основных вида материала: пластмасса и металл. Внешне оба варианта выглядят презентабельно. Что касается эксплуатационных характеристик, то и один, и другой вид имеют как достоинства, так и недостатки. Готовые модели чаще всего укомплектованы металлическими коробами. Самостоятельно чаще изготавливают пластиковые воздуховоды для кухонных вытяжек.

Современные модели пластиковых коробов для вытяжки

Одно из основных положительных качеств пластикового короба для вытяжки на кухне – ценовая доступность. Но не только это преимущество делает популярными данные изделия. Такие воздухоотводы легко монтируются. Принципом сборки является способ «труба – раструб». При правильном расчете монтаж не составляет труда. Приемлемым такой короб делают и особенности материала. Внутренняя поверхность гладкая, на ней не так интенсивно накапливаются жировые отложения, остатки гари. Следовательно, не возникнет необходимость частой чистки. При правильной эксплуатации на подобные изделия изготовители дают гарантию 50 лет.

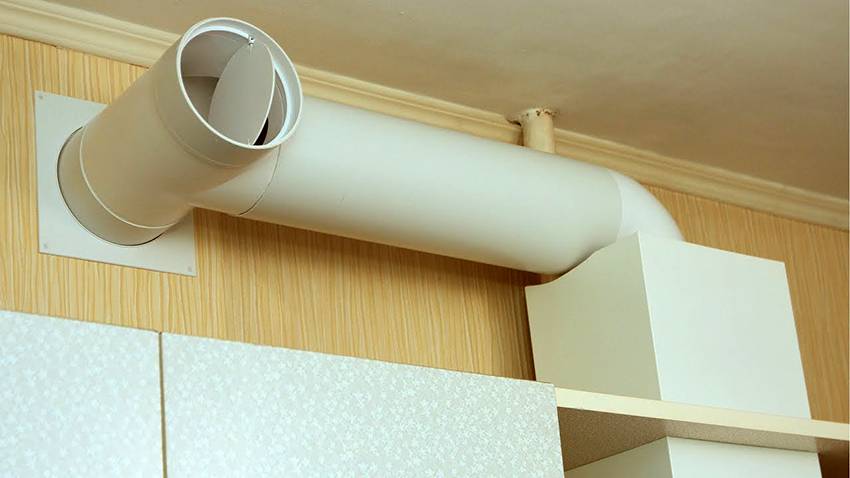

Пластиковые короба для вытяжки недорого стоят и при этом долго служат

Материал не подвержен коррозии, на нем не накапливается конденсат. В ходе эксплуатации, особенно если короб имеет значительную длину, обычно остро встает вопрос шумообразования. Пластиковые модели, в отличие от металлических, отличаются низким уровнем шума. Данный показатель важен в обеспечении комфортности. Как положительное качество стоит отметить и наличие большого количества вариаций комплектующих, что позволяет подобрать модель для любых технических условий. Подводя итог вышесказанного, можно сказать, что основными достоинствами пластиковых коробов считаются:

• невысокая цена;
• длительный срок эксплуатации;
• технические качества изделия, обеспечивающие простоту эксплуатации;
• низкий уровень шума.

При постоянно повышающемся качественном уровне полимеров пластмасса, тем не менее, остается уязвимым материалом для механических повреждений и высоких температур. Если на внешнюю поверхность попадают открытые солнечные лучи, то со временем она становится шероховатой. Это приводит к накапливанию в порах жировых отложений и усложнению процесса чистки. Более заметными становятся следы царапин, общий эстетический уровень значительно снижается.

Металлические короба для вытяжки: практичность и долговечность

Изделие из металла является более надежной конструкцией. Особой популярностью пользуются короба для вытяжки из нержавейки. Основное их эксплуатационное достоинство – сравнительно легкая чистка. Следы гари, жира отмываются любым моющим средством. Материал стойкий к механическим воздействиям, не подвержен коррозии.

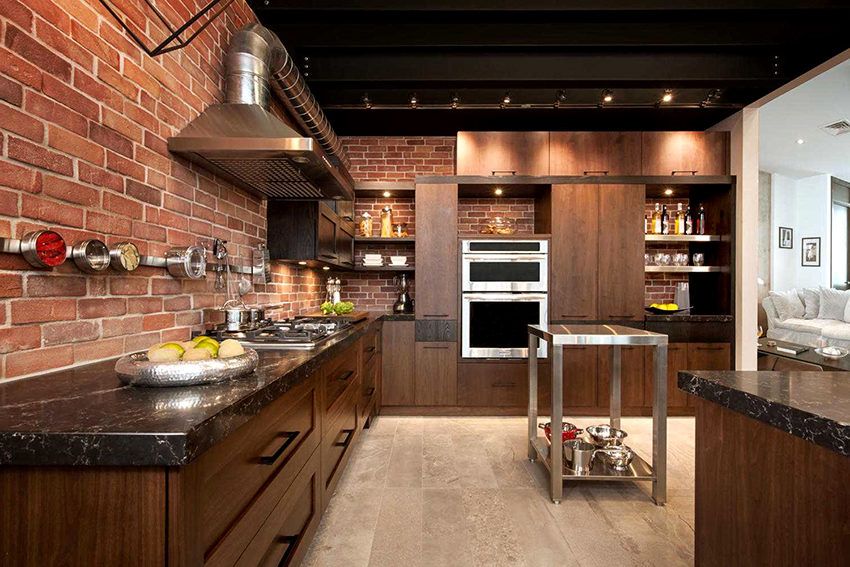

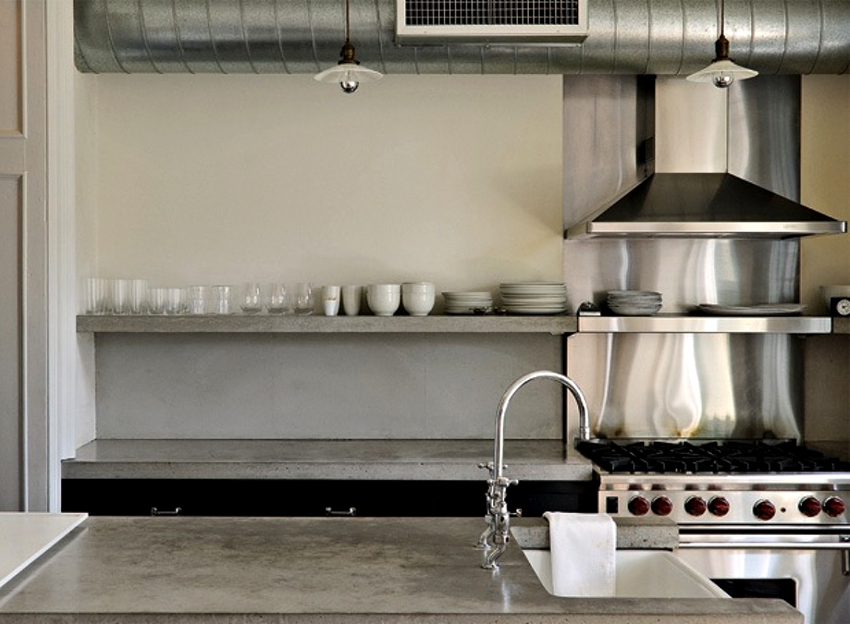

Короба для вытяжки из металла являются долговечными и практичными

Особо можно отметить визуальные качества: стильность, эффектность, презентабельность

Выделяя эти достоинства, стоит обратить внимание на тот факт, что данный вид короба подойдет далеко не для любого помещения. Выглядит конструкция громоздко, следовательно, ей должны соответствовать размеры окружающей мебели и помещения в целом. Такой вариант необходимо правильно вписать в интерьер кухни

Такой вариант необходимо правильно вписать в интерьер кухни.

Недостатком металлического короба можно считать высокий уровень шума. Помимо этого, вызывают проблемы легко остающиеся на поверхности следы пальцев – придется прилагать усилия, чтобы содержать вытяжку в чистоте. Металлическая конструкция сложнее монтируется. Следует отнести к недостаткам и однообразие цвета, так как это способствует ограниченности употребления.

Достаточно часто устанавливают на кухнях оцинкованные вентиляционные короба. В основе материала – металл с нанесенным цинковым покрытием. Это довольно прочное соединение, которое защищено от коррозии, в установке оно гораздо проще нержавейки, а также имеет меньшую стоимость. В плане долговечности оцинковка уступает нержавеющей стали. Но разнообразие модификаций оцинкованных коробов делает их более приемлемыми.

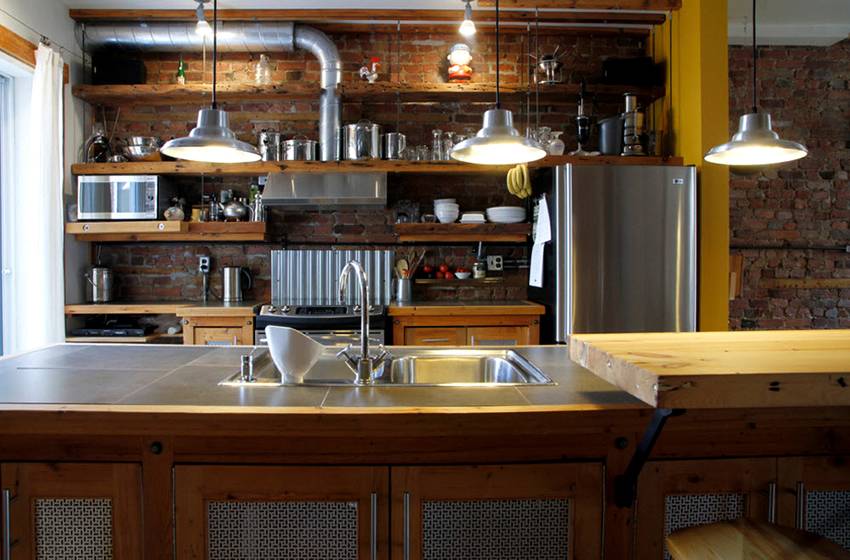

Чаще всего используются короба из нержавеющей или оцинкованной стали

Основные параметры существующих систем

Для нормального функционирования системы вентиляции с использованием вытяжки необходимо правильно рассчитать параметры воздуховода. В большинстве случаев для бытовых целей можно подобрать пластиковые короба типовых форм и размеров.

Правила выбора сечения воздуховода

Основным параметром вентиляционного короба является его внутреннее сечение. От него и от мощности вытяжки зависит скорость движения потока по каналу. Сечение выбирают исходя из максимального объема пропускаемого воздуха. Нормативных документов, регламентирующих скорость для бытовых пластиковых воздуховодов нет, поэтому ориентируются на проверенные практическим способом значения, равные 3-7 метрам в секунду.

Величину сечения короба принимают равной или несколько большей, чем у патрубка воздуховода вытяжки, размер которого указаны в паспорте устройства. Если не запланировано регулярное включение максимального режима, то в этом случае допустимо пропорциональное уменьшение сечения вентиляционного короба относительно размера выходного отверстия.

Для небольших кухонь можно не применять максимальную мощность вытяжки. Это дает возможность с помощью переходника использовать воздуховод меньшего диаметра, чем указано в инструкции

Так, если S – площадь сечения патрубка воздуховода вытяжки, N – объем пропускаемого воздуха при максимальном режиме устройства, M – объем пропускаемого воздуха при планируемом режиме, то необходимая площадь сечения короба рассчитывают по формуле:

Недостаточная величина сечения короба приводит к значительным скоростям движения воздуха, увеличению силы трения и, как следствие, к следующим отрицательным эффектам:

• происходит рост нагрузки на вентиляционные механизмы вытяжки, что приводит к уменьшению эксплуатационного ресурса устройства и дополнительным затратам электроэнергии;
• вследствие увеличения сопротивления возникает снижение максимальной производительности, что уменьшает оборот воздуха в помещении;
• в результате возникновения аэродинамических эффектов в вентиляционном канале уровень шума при работе возрастает;
• происходит увеличение давления воздуха изнутри на элементы системы, а также возникновение вибраций, что требует более надежного крепления и герметизации.

Если сечение короба будет больше чем необходимо, то это не скажется негативно на функционировании системы принудительной вентиляции, однако приведет к излишним финансовым затратам. Кроме того, вентиляционные каналы и другие узлы больших размеров сложнее монтировать и встраивать в дизайн помещений.

Таблица расчета зависимости скорости потока от мощности вытяжки и диаметра круглого воздуховода позволяет правильно выбрать размер вентиляционного канала

Виды форм и типовые размеры

Пластиковые короба для вентиляции имеют круглую или прямоугольную форму. Окружность имеет наименьший периметр по сравнению с другими геометрическими фигурами при одинаковой площади. Поэтому с позиции минимизации сопротивления внутренней поверхности короба движению воздушного потока, генерируемого вытяжкой, предпочтительна круглая форма канала.

В продаже для бытовых целей наиболее распространены круглые пластиковые короба следующих диаметров:

• 80 мм, площадь сечения 50,3 кв. см;
• 100 мм, площадь сечения 78,5 кв. см;
• 125 мм, площадь сечения 122,7 кв. см;
• 150 мм, площадь сечения 176,7 кв. см.

Вентиляционные каналы прямоугольной формы проще вписать в интерьер помещения, а также разместить в нишах над кухонными шкафами, над подвесным или натяжным потолком. Наиболее распространены короба следующих размеров:

• 110 х 55 мм, площадь сечения 60,5 кв. см;
• 120 х 60 мм, площадь сечения 72 кв. см;
• 204 х 60 мм, площадь сечения 122,4 кв. см.

В случае необходимости можно найти элементы системы вентиляции большего размера. Это пластиковые короба для бытовых целей круглой формы диаметра от 200 мм и прямоугольной размера от 220 х 90 мм. Однако прежде чем сделать выбор в пользу нестандартных размеров необходимо убедиться в возможности приобрести все элементы, позволяющие построить воздуховод для вытяжки нужной геометрии.

Обширная цветовая гамма пластиковых труб и коробов для вентиляции жилых домов позволяет легко вписать воздуховод в интерьер помещения

Какая гофра может использоваться для подсоединения вытяжки

В зависимости от вида использования гофры выпускаются из различных материалов. Правильный выбор гофротрубы для вентиляции является залогом долгой работы системы. Каждый материал имеет свои плюсы и особенности. Рассмотрим их по отдельности.

Алюминиевые и стальные

Алюминиевые гофры являются наиболее популярными и из них выполняют гибкие воздуховоды для системы вентиляции.

Они лишены серьезных недостатков и обладают большим количеством положительных характеристик:

• Привлекательный внешний вид, Используемый как один из способов декора помещения,
• Хорошая коррозионная стойкость,
• Большой диапазон рабочих температур до 250 С,
• Герметичность,
• Небольшой вес,
• Не требуют заземления,
• Легкость монтажа.

Стальные гофры в отличие от гофрированных алюминиевых труб для вентиляции алюминиевых выдерживают большие давления и температуры. При этом обладают большим весом и уступают в удобстве монтажа. Они уже считаются как полужесткие воздуховоды. Гибкие воздуховоды из нержавеющей стали применяются в основном в производственных помещениях и в крупных системах воздухообмена и вентиляции и отопления.

Пластиковые

Используются в основном для скрытой прокладки коммуникаций воздуховодов, так как не обладают эстетичностью металлических гофр. Но различные цветовые расцветки позволяют применить их и при открытой прокладке, если удастся вписать их в дизайнерское решение.

Монтаж пластиковых гофр вентиляционных также очень прост.

К ним относятся еще и различные водопроводные шланги гофрированные. Они обладают меньшей гибкостью, но большей толщиной стенки и повышенной прочностью.

Полиэфирная пленка и алюминиевая фольга

Представляют собой металлический проволочный каркас, обмотанный несколькими слоями пленки или алюминиевой фольги.

Это очень легкая и надежная конструкция для небольших давлений и температур. При этом из-за тонкой стенки ее легко повредить. Поэтому такой гибкий рукав подходит для скрытой аккуратной проводки с внимательным отношением на предмет прокола или перетирания.

Теплоизолированная

Гофрированные воздуховоды с теплоизоляцией подойдут для устройства жаропрочного термоустойчивого канала от профессиональных вытяжек с высокой температурой для защиты каналов в которых прокладываются воздуховоды. Такие утепленные термостойкие воздуховоды можно прокладывать вне здания и при этом значительно снизить образование конденсата внутри воздуховода.

Габариты изделия

Встроенная вытяжка — типовое изделие с разными габаритами и соответствующими параметрами. При определении размеров на первый план выходит ширина устройства — стандарт, который задается производителем. Так, у компактных встраиваемых моделей этот параметр равен 50 см. Обычно данному размеру соответствуют выдвижные, телескопические и прочие вытяжки с рециркуляционной системой очистки воздуха, обладающие относительно небольшими габаритами и невысокой производительностью.

Сфера применения мебельных гвоздей, разновидности по форме, размеру

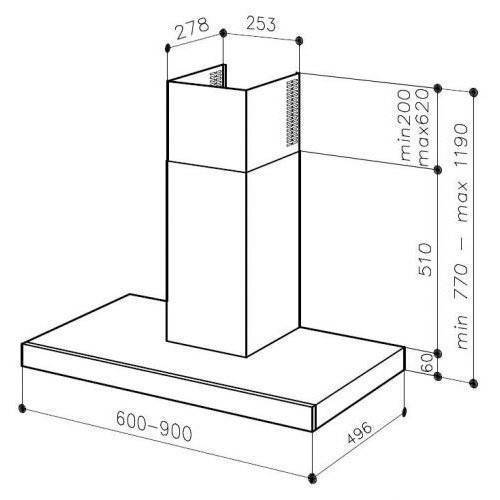

Полноформатные вытяжки имеют ширину 60 см. К этой категории относится большинство купольных моделей, подключаемых к вентиляции. Подобные устройства обладают наиболее высокими показателями производительности, подходят для просторных кухонь.

При выборе модели необходимого размера следует обращать внимание на габаритные характеристики шкафа для вытяжки. Он должен соответствовать выбранной технике по ширине, длине и высоте. Кроме этого, такое требование актуально для купольных вытяжек

Подобные системы комплектуются жесткими или гибкими элементами воздуховодов для подключения к вентиляции, которые также занимают достаточно много места. Шкаф под вытяжку шириной 60 см должен обеспечивать свободное размещение элементов системы удаления воздуха без их пережатия или блокировки

Кроме этого, такое требование актуально для купольных вытяжек. Подобные системы комплектуются жесткими или гибкими элементами воздуховодов для подключения к вентиляции, которые также занимают достаточно много места. Шкаф под вытяжку шириной 60 см должен обеспечивать свободное размещение элементов системы удаления воздуха без их пережатия или блокировки.
