Как самостоятельно сделать кольца для выгребной ямы из бетона или пластика

Этапы сооружения выгребной ямы из кирпича

Земляные работы

Если местоположение колодца установлено и рассчитан его объем, можно переходить к строительным процессам. Самый трудоемкий из них – выкопать саму яму. Сделать это своими руками при помощи лопат несложно, но придется потратить много времени и сил.

Оптимальная форма выгребной ямы – квадрат или прямоугольник. Чтобы стенки ямы не обрушались, необходимо выкапывать ее с сужением в сторону дна. При этом, необходимо проводить их уплотнение.

Иногда приходится обустраивать выгребную яму нестандартной формы

Обратите внимание, что дно ямы должно быть немного с уклоном в сторону расположения люка. Так эффективнее будет очищать колодец от нечистот

Подготовительный этап

Дно котлована засыпают песком толщиною 15-20 см. Его надо утрамбовать и полить водой. Затем готовится бетонный раствор, которым бетонируется дно. Обязательно в бетонный слой укладывается армирующий каркас из металлической арматуры или сетки. Бетонный слой толщиною 15-20 см необходимо выдержать больше недели, чтобы материал стал прочным.

Хотелось бы отметить, что на рынке можно приобрести готовые бетонные днища, которые с помощью подъемного крана можно установить на дно котлована.

Совет сантехника: Рекомендуется поверх бетонного дна сделать стяжку из цементно-песчаного раствора для выравнивания плоскости

Кладка кирпича

Для этого можно использовать обычный жженый кирпич. А вот кладочный раствор должен быть на основе глины с небольшим содержанием песка (15-20%). Это водонепроницаемый материал, который будет отталкивать воду от самой кирпичной кладки, что увеличит срок эксплуатации выгребной ямы.

Кладка кирпича производится по обычной технологии с перевязью. Специалисты рекомендуют через каждый четвертый ряд делать своеобразную стяжку на основе цементно-песчаного раствора, на который тут же укладывается следующий ряд. Толщина кладки не менее 25 см.

Технология работы с кирпичом

Как только закончится кладочный процесс, необходимо стены ямы и изнутри, и снаружи обмазать глиняным раствором. Это защитный экран, который, по сути, будет выполнять функции гидроизоляции. И чем толще слой глины, тем лучше. Конечно, внутри он уменьшит объем самого колодца, поэтому лучше увеличивать толщину глиняного слоя снаружи кирпичной кладки.

Теперь необходимо выждать, чтобы глина хорошо просохла. После чего ее надо обработать горячим битумом или специальной битумной мастикой.

Завершающий этап

Выгребная яма практически готова, остается лишь установить крышку. Здесь есть два варианта:

1. Заказать на заводе железобетонных изделий перекрытие, которое можно будет установить только подъемным краном. Зато этот вариант гарантировано высокого качества с люком и отверстием под вентиляцию;
2. Сделать перекрытие своими руками.

Для этого придется сооружать опалубку, изготавливать армирующий каркас и проводить заливку перекрытия бетоном прямо по месту установки. Оно должно будет простоять в опалубке минимум неделю. Не забываем устраивать в крышке люк и вентиляционный патрубок.

В качестве крышки обычно используют бетонный люк

Нередко крышку выгребной ямы заливают на земле в опалубку, а после высыхания устанавливают на края кирпичного колодца. Но и в данном случае без подъемного крана не обойтись. Заливка перекрытия производится в несколько слоев:

• Сначала заливается бетонный слой толщиною 7-10 см;
• Затем пока бетонный раствор не сильно засох, укладывается армирующий каркас из арматуры диаметром 8-10 мм. Каркас придется предварительно изготовить с ячейками 10х10 см;
• Затем заливается второй слой бетона толщиною 10-12 см.

Совет сантехника: Размер перекрытия должен быть больше размера самой ямы по краям на полметра

И последнее – делается засыпка пространства между стенками кирпичной кладки и котлована. Для этого используется грунт, который вынули из ямы. Перекрытие также засыпается грунтом, чтобы скрыть колодец и не портить ландшафт загородного участка. Остается только установить трубу на патрубок вытяжной вентиляции и люк. Люк лучше сделать двойным с утеплителем.

Советуем посмотреть:

• Выгребная яма из бетонных колец своими руками
• Популярные биоактиваторы для выгребных ям
• Расчет выгребной ямы: объем и размеры сторон
• Cливная яма для бани своими руками: инструкция
• Выгребная яма из покрышек: техника монтажа

Конструктивные особенности

Для котлована нужно подобрать место, которое находится на расстоянии 30 метров от жилого помещения и 50 от ближайшего водоёма. Водоём – это не только озеро, но и колодец или скважина, в противном случае, вода из источников станет непригодной для использования. На участках с глинистыми грунтами и суглинками, допускается размещение котлована в пределах 20 и 30 метров соответственно.

Схема сливной ямы

После производится расчет потребного объема резервуара. В среднем, на одного человека берется 500 литров в сутки. Исходя из этого, открытая яма подойдет семье, состоящей из двух человек и одного ребенка. Оптимальная глубина котлована – 2 метра. Это защитит сток от промерзания и позволит беспрепятственно производить ассенизаторские чистки. Дополнительно учитывается подъем грунтовых вод при весенних движениях грунтов.

Видео по теме:

Подготовка котлована:

1. Отверстие в земле может копаться самостоятельно или при помощи специальной техники. Для укрепления стенок при планируемой установке пластиковой емкости применяется металлическая сетка или заливается бетонный кожух;
2. В качестве гидроизоляции может использовать плёнка (ею покрывают стенки котлована) или битум. Им в жидком виде обрабатываются наружные стенки конструкции (в особенности это рекомендуется при обустройстве стока бетонными кольцами);
3. От дома протягиваются канализационные трубы. Они проводятся под некоторым уклоном, чтобы обеспечить нормальную скорость перемещения стоков;
4. После изолируется дно. Для засыпки рекомендуется использовать щебень разной фракции – это обеспечит наиболее эффективную фильтрацию жидких отходов. На дно насыпается самый мелкий камень – слой до 10 см, после следует чуть больший – 10 см. Верхний состоит из самого крупного камня (ломаных кирпичей, строительного сора) – 20 см;

   Засыпка дна

5. Если грунтовые воды расположен высоко, то перед щебневой подушкой целесообразно будет насыпать слой речного песка.

Когда подготовительные работы окончены, начинается обустройство стенок. В зависимости от выбранного материала, укладывается готовый пластиковый резервуар, кирпичи, покрышки или устанавливаются бетонные кольца. Для покрышек и бетонных колец дополнительно нужно загерметизировать стыки. Швы промазываются герметиком, смолой или цементным раствором.

Советы по укладке боковин ямы:

1. Покрышки удобнее всего монтировать, если обрезать их торцы. Это поможет уплотнить стыки. Между собой отдельные шины соединяются болтовыми креплениями;
2. Кирпичная кладка выполняется только в шахматном порядке. Толщина таких стенок должна быть не менее 25 сантиметров; Рисунок пример открытой ямы из кирпича
3. Бетонные кольца имеют самый низкий процент герметизации. Для предупреждения протекания швы между ними промазываются раствором, а после битумом. Для такой выгребной ямы обязательна пленочная гидроизоляция;
4. В заранее подготовленные отверстия проводятся канализационные трубы. Из резервуара выступают патрубки, которые соединяются с проводниками из дома. Крепление осуществляется гибкими муфтами;

   Подключение труб

5. Канализационные трубы обязательно защищаются металлическими фильтрами. При наполненности резервуара это защитит их от загрязнения;
6. После этого, устанавливается вентиляция и крышка;
7. Выступающая часть конструкции утепляется глиной, пеноизолом, грунтом. Это предупредит замерзание верхней части стоков и остановку канализационной системы. Также обязательно утепляются трубы из дома.

   Утепление выступающей части ямы

Несколько раз в сезон нужно проводить профилактический осмотр конструкции. Даже если стоки не достигли максимального уровня, дважды в сезон нужно вызывать ассенизаторскую машину для чистки ямы от ила и твердых масс. Решить проблему таких чисток можно при помощи микробиологических или химических средств для выгребных ям.

При растворении твердых остатков кислотами или специальными бактериями, образуется жидкая масса. Она легко проходит через фильтрующее дно, не создавая проблем.

Планирование строительства

Как уже понятно, в схему очистного сооружения входят следующие элементы:

• Первая герметичная камера.
• Вторая фильтрующая камера.
• Переливные трубы и соединительная арматура.

Определение объема камер

Объем камер зависит от расхода воды. Принято считать, что один человек расходует около двухсот литров воды в сутки. Приемная камера очистного сооружения должна иметь объем, способный вместить стоки, образовавшиеся в доме за трое суток.

Вычисление необходимого количества колец

Производители выпускают несколько типоразмеров колец, отличающихся по диаметру и высоте. Объем колец, также, отличается. Поэтому перед покупкой следует выяснить, каков внутренний объем выбранного изделия.

Подсчитать объем колец можно и самостоятельно, используя формулу для вычисления объема полого цилиндра – V = πD²H/4, в данной формуле приняты следующие обозначения:

V – искомый объем. π – число «пи», равное 3,14. D – диаметр. H – его высота.

Зная требуемый объем камер и объем одного кольца, несложно подсчитать, сколько колец пойдет на сооружение сливной ямы. При этом округления следует делать всегда в большую сторону.

Выбор места для строительства

При выборе места расположения будущего очистного сооружения не следует упускать из внимания то, на какой глубине находятся почвенные воды. Не стоит забывать, что на УГВ оказывается влияние сезонность.

При высоком расположении почвенных вод яму будет подтапливать, работать эффективно она не сможет. Кроме того, при выборе места постройки очистного сооружения необходимо строго придерживаться следующих требований. Расстояние до:

• источника питьевой воды – от 30 метров.
• жилого строения – от 5 метров.
• фундамента других построек – 1 метр.
• забора с соседним участком – 1 метр.

Также, важно обеспечить возможность подъезда к камерам ассенизаторской машины

Монтаж выгребной ямы своими руками

Самостоятельно она делается в три шага:

Выбор места под септик в соответствии с нормами санитарии и удобством обслуживания.

Расчет необходимого объема накопителя и выкопка для него котлована.

Укладка колец, утепление и оборудование вентиляции.

Устройство выгребной ямы предельно просто – это несколько поставленных друг на друга ж/б колец. Единственная проблема с их монтажом заключается в необходимости заказывать кран. Вручную передвинуть и установить тяжелые ЖБИ не реально.

Для земляных работ привлекаем технику

В зависимости от залегания грунтовых вод копаем до необходимой глубины

Подбирая место, необходимо удалить ее от плодовых деревьев, коттеджа и грядок минимум на 5 метров. При этом от источников питьевой воды она должна отстоять на 30–50 метров. Производить установку канализационной емкости к этим объектам ближе запрещено санитарными нормативами.

При расчете внутреннего объема сточной ямы из бетонных колец следует исходить из того, что каждый человек при постоянном проживании в доме стоков “создает” 150–200 литров/сутки. При трех проживающих в коттедже по минимуму емкость должна быть 2 куба. А лучше ее объем довести до 6–8 кубометров. Если она выполняется герметичной, этого будет хватать приблизительно на две недели заполнения.

Опускаем первое кольцо

Если установка проходит слажено, то можно успевать промазывать раствором кольцо до его опускания

Каждое армированное железобетонное кольцо имеет четкие размеры, которые указаны в заводском ценнике. Обычно это ширина в 1 или 1.5 метра и высота в 0.5, 0.89 либо 1 метр. При знании требуемой кубатуры емкости рассчитать необходимое количество бетонных изделий несложно.

Если выгребная яма из готовых ЖБИ строится по схеме с герметичным дном, то под кольца требуется положить днище соответствующего размера. Оно может быть заводским либо залитым на месте из бетона. При первом варианте весь септик собирается, как фундамент из ФБС путем сборки отдельных элементов заводской готовности в общее сооружение. Все выполняется быстро и просто.

Если выгреб делается с грунтовым фильтром, то вместо бетонного днища в нем придется насыпать тремя слоями песок, щебень мелкой фракции и крупнофракционную щебенку. Общая высота этой “подушки” должна быть в пределах 0,5–1 м.

Щели между ЖБИ герметизируются обычным раствором из цемента и песка в отношении 1:4. Внутри она битумом или чем-то подобным не обмазывается. Содержащиеся в них вещества губительны для микроорганизмов, живущих в выгребе и перерабатывающих органику. А вот снаружи бетон лучше полностью покрыть битумной мастикой.

Промазываем раствор между кольцами

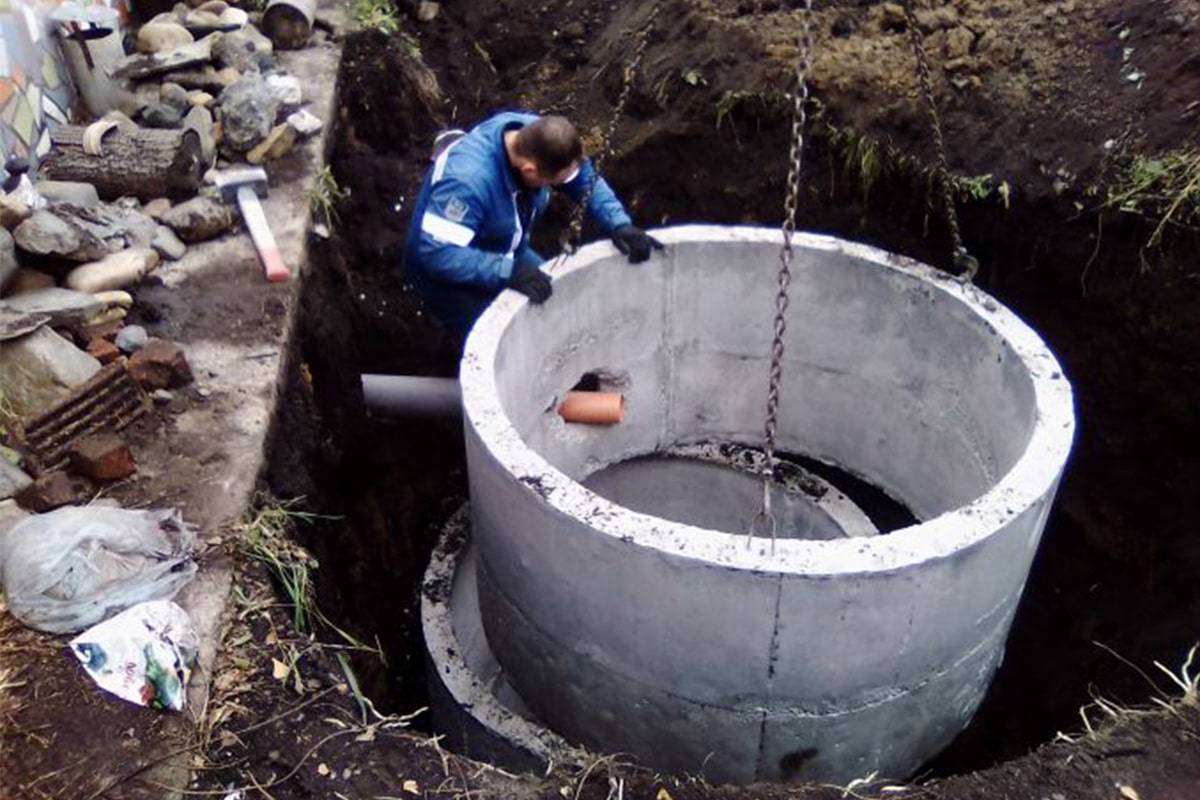

Корректируем руками установку колец друг на друга

Верх ямы закрывается железобетонной плитой с отверстием под смотровую крышку с горловиной. Если дом стоит в регионе с сильными морозами, то ее дополнительно придется утеплить пенопластом. Но обычно хватает полуметрового слоя земли в качестве теплоизолятора.

На последнее кольцо устанавливаем люк

Использовать здесь что-либо более сложное, например, дорогостоящие термопанели с клинкерной плиткой или иные аналоги не стоит. Вообще при декорировании септика сверху надо помнить, что к нему еще постоянно будет подъезжать ассенизаторская машина. А приехавшие рабочие особо церемониться с этим декором точно не станут.

Как правильно рассчитать объем ямы

Чтобы правильно составить смету, вычисляется количество и размер бетонных колец. От объема выгребной ямы зависит частота ее откачки.

Самые точные результаты можно получить, рассчитав количество стоков по числу постоянно проживающих в доме людей.

Для примера берется норматив 150 л воды на одного жителя в сутки, откачку раз в 15 дней, семью из 4 человек:

• 150 x 4 = 600 (расход воды на семью в сутки);
• 600 х 15 = 9000 (литров воды в месяц).
• Добавляется запас в 1 куб, и в результате нужен резервуар на 10 м³.

К полученному примерному объему потребления обязательно нужно прибавить запас, чтобы при непредвиденных обстоятельствах откачка не потребовалась раньше, чем запланировано.

Устройство выгребной ямы

Определившись с объемом и месторасположением выгребной ямы можно приступать к ее строительству. Сначала копают котлован. Это можно сделать вручную или с помощью арендованного экскаватора. Дно вырытого котлована необходимо подготовить в зависимости от выбранного вида выгребной ямы. Если принято решение, как сделать выгребную яму из бетонных колец без дна, тогда надо устраивать подушку из щебня. Если же выбрана герметичная конструкция, то дно колодца надо забетонировать или использовать специальное готовое кольцо с днищем.

Размеры и геометрия ямы, выкопанной экскаватором будут намного больше требуемого, что повлечет за собой расход щебня на засыпку пустот

После того, как бетон на дне котлована застынет, можно начинать укладывать кольца. Так как бетонные кольца довольно тяжелые, то для их монтажа используют лебедку или подъемный кран. Кольца должны устанавливаться точно стык в стык. После установки колец в сливную яму выводят канализационную трубу из дома.

Сверху вся конструкция закрывается бетонной плитой с отверстием для технического обслуживания. В отверстие устанавливается чугунный люк с полимерной изоляцией для герметичности

Особое внимание следует уделить гидроизоляции канализационного колодца. Для этого выполняют проникающую и обмазочную (жидким стеклом и мастиками) гидроизоляцию колец. Стыки между кольцами заполняют цементным раствором с добавлением жидкого стекла

Завершают строительство выгребной ямы обратной засыпкой котлована с послойным уплотнением

Стыки между кольцами заполняют цементным раствором с добавлением жидкого стекла. Завершают строительство выгребной ямы обратной засыпкой котлована с послойным уплотнением.

В том случае, когда делается выгребная яма в частном доме, схема которой предусматривает две камеры, то первую емкость из бетонных колец гидроизолируют и делают дно, а при сооружении второй кольца укладывают или на грунт, или на подушку из гравия и песка без герметизации стыков.

Обустройство канализации для частного дома можно выполнить самостоятельно или заказать бригаде строителей монтаж выгребной ямы из бетонных колец. Цена установки в последнем случае будет зависеть от схемы и размеров конструкции. Например, сливная яма из трех колец КС-10-9 обойдется примерно в 25 000 рублей. Такая же яма, но в комплекте с дренажным колодцем из двух колец будет стоить 35 000 рублей.

Специалисты считают, что выгребные ямы из бетонных колец могут служить 100 лет. Их доводы основываются на том, что бетон очень долговечный строительный материал и замечательно выдерживает процессы гниения и брожения, проходящие в сточных водах.

Как происходит устройство сливной ямы из бетонных колец своими руками показано в видео:

https://youtube.com/watch?v=wRf1bgS4XlQ

Способы экономии на строительстве

Бетонное дно заливают позже. Оно будет находиться только внутри кольца. Большой недостаток этого способа состоит в невозможности произвести тепло- и гидроизоляцию наружной поверхности конструкции. Поскольку дно получается расположенным лишь внутри кольца, снижается надежность сооружения.

Существует еще один способ – строительство септика, внешне похожего на треугольник. Выбрав данный вариант, можно сэкономить место для установки колец и значительно уменьшить объем земельных работ. Но при этом следует учитывать, что ревизионный вход будет одним на три кольца септика, а все переливы нужно будет обустраивать вне зоны его доступности.

Классификация выгребных ям из бетонных колец

По конструкции и принципу действия различают три основных типа сливных колодцев:

• однокамерные герметичные;
• однокамерные без дна;
• двухкамерные.

Герметичные однокамерные очистные сооружения

Такие ямы предназначены только для сбора и сохранения канализационных стоков до момента их откачки с помощью специальной ассенизаторской машины.

Конструкция

Состоит из резервуара, в котором из бетона выполняются как стенки, так и дно. Из дома в яму прокладывается труба, через которую стоки попадают в резервуар. Она укладывается с небольшим уклоном для того, чтобы вода самотёком попадала в колодец.

Сверху яма закрывается канализационным люком с отверстием, предназначенным для выкачивания содержимого.

Герметичный однокамерный септик

Данный тип очистного сооружения используется, если:

• подземные воды близко подходят к поверхности;
• объём канализационной воды в сутки более 1 м3;
• небольшая площадь участка.

Достоинства:

• стоки не загрязняют участок;
• канализационные отходы не попадают в водоносный слой.

Недостатки:

• вследствие того, что яма герметичная, она быстро заполняется;
• необходимость постоянного откачивания специальной техникой содержимого очистного резервуара.

Внимание! Устанавливать герметичную выгребную яму следует в таком месте, чтобы к ней свободно могла подъехать ассенизаторская машина

Однокамерные ямы без дна

В отличие от герметичного однокамерного септика, в таком сооружении дно не водостойкое, поэтому содержимое из резервуара постепенно просачивается в почву.

Конструкция и принцип действия септика

Сооружение также представляет собой резервуар, только стенки выполняются из материалов, которые могут пропускать сточные воды в почву. Это могут быть перфорированные бетонные кольца, кирпичи или даже старые автомобильные покрышки.

В яме оборудуется фильтр, предназначенный для очистки содержимого резервуара от ядовитых веществ. Для этого внизу устраивается подушка из песка или мелкого гравия.

Выгребная яма из бетонных колец без дна

Когда жидкость попадает в резервуар, в ней начинает происходить брожение и гниение фекалий, пищевых остатков и т.д., в результате которых часть ядовитых веществ, содержащихся в стоках, нейтрализуется.

Через дно, а также стенки резервуара сточная вода попадает в почву, где происходит её окончательная очистка.

Достоинства:

• самая дешёвая конструкция септика;
• очистное сооружение можно построить самостоятельно;
• быстрый монтаж;
• услуги ассенизаторов требуются намного реже, чем в случае герметичной ямы.

Недостатки:

• возможно загрязнение прилегающей земли и подземных водяных источников;
• если септик вырыт в глинистой почве, постепенно глина прекращает пропускать сточную жидкость, и яма начинает быстро заполняться.

Требования к устройству выгребной ямы из бетонных колец

При устройстве очистной конструкции без дна придерживаются нормативов, прописанных в СНиП 2.04.02-84 и СНиП 2.04.03-85:

1. Яма должна отстоять от жилого дома не менее чем на 5 метров;
2. Расстояние от септика до соседнего участка должно быть не менее одного метра;
3. Очистной резервуар может располагаться от ближайшего соседского дома не менее чем через 10 м;
4. Для деревьев или кустарников безопасное расстояние до ямы – не менее пяти метров;
5. Водяная скважина или колодец должны быть удалены от очистного сооружения не менее чем на 30 м;
6. Глубина резервуара зависит от размеров шланга спецтехники для выкачивания стоков и не должна превышать 3 м.

Схема расположения септика на участке

Обратите внимание! Запрещается использование открытого септика, если грунтовые воды расположены близко к поверхности. Согласно СНиП, расстояние от основания колодца до воды должно быть не менее 1 м

Для создания очистного сооружения яма выполняется размером не более чем 2х2 м.

Конструкция

Состоит из двух (или более) резервуаров. Первый приёмный резервуар представляет собой герметичную яму и предназначен для сбора и первичной очистки нечистот.

Конструкция двухкамерного септика

Под собственным весом тяжёлая составляющая осаждается на дно камеры. Здесь же, благодаря процессам гниения, брожения и окисления, которые проходят в резервуаре, происходит первичная очистка сточных вод.

При заполнении камеры уровень жидкости поднимается. При достижении переливной трубы первично очищенные сточные воды попадают во второй резервуар.

Если септик двухкамерный, то во второй яме дно не бетонируется. Внизу устраивается фильтр из песчаной подушки или гравия.

Если септик содержит больше двух камер, то все ямы, кроме последнего резервуара, выполняются герметичными.

Трёхкамерный септик

Чем больше резервуаров, тем лучше очищается жидкость.

Правила эксплуатации ямы из бетонных колец

Чтобы самостоятельно сделанная выгребная яма прослужила как можно дольше, необходимо придерживаться основных правил эксплуатации:

• Регулярная откачка. Выкачивать отходы нужно всегда. Лучше делать это с определенной периодичностью, например, раз в 2 недели. Не нужно ждать, пока резервуар заполнится.
• Вентиляция. Вентиляционный стояк можно сделать из обычной пластиковой или стальной трубы.
• Использование бактерий. Они ускоряют процесс разложения стоков и борются с неприятными запахами.

С бактериями работать нужно лишь после изучения инструкции, в защитных перчатках и очках.

Обустроить яму из бетонных колец своими руками можно всего за несколько дней. Это отличное решение для дачи или частного дома, которое позволяет сэкономить деньги и организовать качественную канализационную систему с утилизацией сточных отходов.
