Устройство, разновидности и правила монтажа коаксиальных дымоходов

Что такое коаксиальный дымоход для газового котла

Коаксиальный дымоход для котла отличается простым строением и представляет собой 2 разные трубы, которые соединены в одно целое с соблюдением просвета между стенками контуров.

В зависимости от исполнения и материала изготовления выделяют 2 группы труб:

  1. Дымоходы коллективного типа – создаются на промышленных предприятиях и фиксируются при возведении постройки. Чтобы поднять тяговые характеристики, их оснащают теплоизоляционным слоем.
  2. Индивидуальные конструкции – такие дымоходы разрабатываются для применения в быту и работы с 1 отопительным прибором. В большинстве случаев они создаются из пластика, поэтому стоят недорого. Модели из нержавейки с 2 каналами менее востребованы.

Продуктивность системы отведения дыма напрямую зависит от выбора дымохода. Чтобы не ошибиться с покупкой, нужно определить, как устроена и работает коаксиальная труба для газового котла.

Преимущества и недостатки коаксиальных систем дымоотвода

Определимся с положительными и отрицательными моментами в использовании данного типа дымохода.

Плюсы и минусы

Главный плюс двухканальной системы дымоотвода – воздух забирается с улицы. Обычно котлы его берут прямо из котельной, поэтому становится нечем дышать. Все коаксиальные дымоотводные трубы очень компактные, поэтому не будут занимать много места. Сильно уменьшаются теплопотери, этого удается добиться из-за того, что один контур в процессе работы уже частично обогрет. Экологичность процесса. С таким дымоходом газ сгорает почти на все 100%, поэтому нет выбросов опасных для экологии примесей. Такой дымоотвод не требует обустройства дополнительного фундамента. Препятствует возгоранию. Наружная труба греется от газов, идущих от котла, а внутренняя охлаждается от поступающего уличного воздуха. Поэтому даже если с дымоходом будут соприкасаться легковоспламеняемые материалы этой температуры недостаточно для возгорания. Дымоотвод устанавливается за пару часов, поэтому вам даже не понадобится помощь. Никакого специализированного инструментария не потребуется. Огромный выбор дымоходов данного типа в магазинах. Жители не будут дышать выделениями от неполного сгорания топлива.

Появление конденсата, которые в составе имеет вредные примеси и прочие отравляющие вещества. Придется дожидаться разрешения СанЭпидНадзора, иначе вам могут выписать штраф. Ограничен по сфере применения, ведь он годится лишь для газовых котлов. Труба слишком сильно выделяется на общей фактуре дома или квартиры, и это может смотреться совсем не эстетично. Можно получить штраф, если выяснится, что вы неправильно утилизируете ядовитые конденсационные отходы. Высокая стоимость. Полимерные детали стоят не особо дорого, но срок службы у них относительно не большой. Если не утеплять дымоотвод, то при -10 градусов по Цельсию и ниже, уличный выход будет покрываться наледью.

Что такое коаксиальный дымоход?

Коаксиальный дымоход имеет 2 задачи:

  1. обеспечивает постоянный приход воздуха, для горения газа в камере,
  2. выводит продукты сгорания топлива.

конструкция коаксиального дымохода
Обычно эта конструкция около 2 м, и состоит она из следующих частей:

  • прямые трубы – они формируют сам канал системы дымоотвода;
  • сборник для конденсата – так как водяной пар скапливается в трубе, нужно не давать ему попасть в котёл;
  • тройник – используется при соединении с котлом;
  • колено, согнутое на 90% – эта часть помогает сделать повороты в дымоходе;
  • прочистка – позволяет проводить регламентные работы;
  • наконечник – защищает от осадков и ветра.

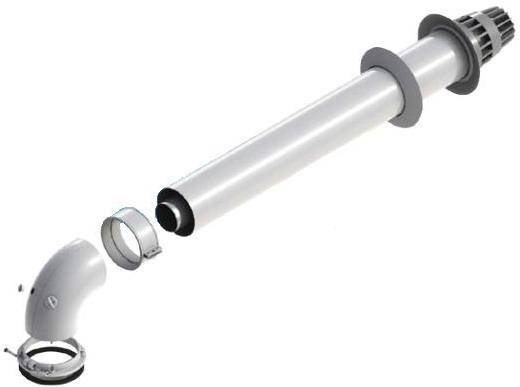

состав будет следующим:

  • прямые трубы,
  • согнутое колено,
  • боковой наконечник.

Используется 3 вида стали для изготовления коаксиальных дымоходов:

  1. нержавеющая,
  2. кислостойкая,
  3. оцинкованная.

Перед покупкой придётся учесть некоторые моменты:

  • сделать подробный план магистрали с точными размерами,
  • какой вид топлива,
  • температура на улице,
  • изолированность помещения,
  • показатели котла, могут повлиять на выбор трубы,
  • качество изделия,
  • толщина стен.

Правила размещения коаксиальных дымоходных систем

Небольшая длина коаксиальных дымоотводных систем диктует строгие рамки их размещения. Самым частым методом установки является прямое прохождение сквозь стену на улицу. Более редко при монтаже наблюдается прохождение коаксиальных дымоходных систем через перекрытия или через крышу. Наиболее эффективно коаксиальный дымоходный трубопровод работает, если он имеет строго горизонтальное расположение. В том случае, если газовый нагревательный котел расположен в неудобном месте для такого вывода – можно сделать вывод и через крышу, используя вертикальные участки конструкции.

готовый комплект

Состав конструкции коаксиального дымохода

Стандартная конструкция коаксиального дымохода для газовых котлов состоит из следующих основных частей:

Прямые трубы – из них формируется канал дымоходной системы

Соединительные элементы (тройник или поворотный участок),предназначены для соединения прямых участок и подсоединения дымохода непосредственно к газовому котлу. Участок прочистки, предназначен для проведения регулярных регламентных работ,

Место для сбора водяного конденсата – продукты сгорания газа несут в себе водяной пар, который по мере охлаждения может скапливаться на стенках. Для предотвращения его попадания в камеру сгорания и формируется такой участок.

Верхний наружный участок дымохода – предназначен для защиты внутренних контуров дымоходной коаксиальной системы дымохода от воздействия атмосферных условий: снега или дождя, а также для защиты от ветра.

Из каких материалов чаще всего изготавливают коаксиальные дымоотводы?

Промышленное производство элементов коаксиальных дымоотводов для газовых нагревательных котлов ведется из многих материалов:

Трубы, изготовленные из нержавеющей стали. Это, пожалуй самый долгоживущий материал, но такое оборудование имеет повышенную цену.

Трубы из оцинкованной стали – такие устройства продаются дешевле, но они в большей мере подвержены коррозии.

Кроме того, различные участки дымоотвода, а также наружная и внутренняя трубопроводы могут быть изготовлены из самых разных материалов, вплоть до высокопрочных полимеров.

Что дает установка коаксиального дымоотвода?

комплект для монтажа

Самым главным преимуществом размещения коаксиального дымоотвода для газового нагревательного котла является тот факт, что забор свежего воздух для постоянного поддержания сгорания в топке происходит снаружи помещения. В этом случае вы не будете испытывать дискомфорта из-за выжигания кислорода в помещении, не столкнетесь с излишней сухостью воздуха. Использование коаксиальных дымоходов позволит избежать частого проветривания помещения, в котором находится газовый котел

Это особенно важно в холодную погоду, ведь при проветривании через окна вы остужаете воздух в помещениях, а для обратного нагрева требуется повышенный расход теплоносителей и энергии

Кроме того, воздух поступающий по контуру коаксиального дымохода при движении с улицы в топку сгорания нагревается, что облегчает реакцию горения и увеличивает эффективность вашего газового котла. При постоянном притоке свежего воздуха, нагретого до комнатной температуры – газ в топке вашего котла сжигается полностью, значительно повышая КПД всей системы отопления.

Стоит отметить, что полное сгорание топлива повышает и экологичность отопительной системы – вы не загрязняете окружающий воздух несгоревшими элементами.

Также продукты сгорания при прохождению по контуру выброса отдают часть своего тепла поступающему извне свежему воздуху. Это снижает риск возникновения возгораний внутри трубы на участках со скопление несгоревших частиц. Коаксиальная труба имеет температуру наружной поверхности значительно более низкую, чем классический дымоход, что снижает противопожарные требования к ее установке. Таким образом, коаксиальные трубы (при соответствующей изоляции, конечно) можно проводить сквозь деревянные стены или перекрытия, что невозможно для обычного стального дымохода. Система газового обогрева с коаксиальным дымоотводом создает полностью замкнутый контур сгорания топлива, в котором кислород для постоянного горения забирается из уличного воздуха и туда же выводятся продукты сгорания. Это создает комфортную атмосферу в помещении, где расположен газовый нагревательный котел

Это немаловажно, так как газовые водонагревательные бойлеры зачастую размещаются в обитаемых помещениях, например, в кухнях

схема монтажа

Широкий ассортимент

Проход коаксиального дымохода через стену, выполненную из негорючих материалов

Процесс подготовки отверстия, необходимого для вывода трубы, не отличается особой сложностью. Вырезается проем нужного диаметра, уклон которого направляется к земле. Размер этого отверстия должен равняться соответствующему значению дымохода. В проделанный проем вставляется специальный удлинитель, который выполняет требование о расположении соединения к стене.

Защитить дымоход от обледенения можно только за счет установки дополнительных элементов. Рекомендуется приобрести специальную насадку, которая будет предотвращать замерзанию конденсата. Это приспособление поможет также в случае неправильного проектирования и последующей установки без нужного уклона. Насадка способствует поддержанию температуры внутри трубы на определенном уровне.

Расстояние от канала, подающего газ к дымоходу, должно составлять примерно 60 см.

Уникальность устройства

Конструкция подобного приспособления состоит из нескольких труб разного диаметра, которые вставляются одна в другую. Отсюда и походит название – «коаксиальный».

В середине этого устройства предусматриваются специальные перемычки, которые не дают возможности элементам соприкасаться друг с другом.

Коаксиальный дымоход устанавливается в комплекте с газовым котлом, оборудованным закрытой камерой сгорания.

У каждого из контуров такого канала существует своя задача:

  • один из них отвечает за отведение дымовых газов из топочной камеры котлоагрегата;
  • через второй осуществляется подача свежего воздуха, который важен для полноценного сгорания топлива.

Для котлов с закрытой топкой необходима установка дымоходов длиной не более двух метров

Это важно, поскольку при большем размере тяга будет плохой, следовательно, топливо сгорит не полностью. Это обусловлено образованием своеобразных завихрений, которые мешают выходу продуктов химической реакции окисления вещества и входу потоков воздуха извне

Преимущества

Главный плюс такой конструкции — это универсальность. Ее можно использовать для всех разновидностей котлов отопления. Максимально эффективная работа — это установка коаксиальных дымоходов для газовых котлов с закрытой камерой сгорания и принудительной тягой. Сам котел может быть настенного или напольного типа.

Вот еще ряд преимуществ:

  • Расположение горизонтально. Нет необходимости в том, чтобы пробивать отверстие в крыше. Достаточно вывести трубу в окно или проделать отверстие в стене, наиболее приближенной к котлу.
  • Система газохода изолирована и не связана с воздухом в комнате. Нет риска проникновения в помещение угарных газов.
  • Воздух, который попадает с улицы, подходит к камере горения уже подогретым, за счет того, что он контактирует с горячей дымоотводящей трубой. Это способствует повышению КПД котлоагрегата.
  • Простота монтажа коаксиального дымохода. Работа по его обустройству не требует особого мастерства и специальных знаний.
  • Безопасность. Соосный газоход надежно защищен от риска возгорания, поскольку система охлаждается относительно холодным воздухом с улицы.
  • Отсутствие необходимости в оборудовании отдельного помещения котельной. Любое удобное для вас место — кухня, прихожая, пристройка или подвальное помещение, подходят для установки котла.

Преимущества и недостатки коаксиальных дымоходов

Подобные системы подачи воздуха и отвода продуктов сгорания в настоящее время прибрели широчайшую популярность. Это легко объясняется массой преимуществ такой схемы:

Прежде всего, преимуществом является то, что воздух, необходимый для сгорания «голубого топлива» берется не из помещения, а с улицы. Это обстоятельство намного упрощает организацию общей вентиляции – не требуется расчетов по дополнительному притоку, нет нужды прибегать к частым проветриваниям или организации иных путей поступления воздуха с улицы

В особенности это важно для тех случаев, когда котел устанавливается в «жилой зоне» дома или в квартире, например, на кухне. В морозную погоду не будет ненужного притока холода  в помещения.
Продукты сгорания в принципе не могут попасть в помещение – они сразу из закрытой камеры отводятся на улицу.
Воздух, забранный с улицы, получает весьма ощутимый нагрев от внутренней трубы, по которой встречным потоком идут отработанные продукты

А это важно для равномерного и полноценного сгорания газа, для максимальной эффективности работы котла. Кроме того, полное сгорание газа обеспечивает минимальной выброс атмосферу способных вызвать ее загрязнение веществ. А продукты сгорания, напротив, эффективно охлаждаются, что существенно повышает пожаробезопасность системы. Резко снижается вероятность возгорания частичек сажи, которые могут со временем накапливаться в трубе. Да и на выходе газы уже не имеют опасной температуры.
Внешняя поверхность коаксиальной трубы не нагревается до слишком высоких температур. А это – большой «плюс» в том плане, что существенно снижаются требования по организации безопасной проходки через стены (перекрытия, кровлю). Ни один другой тип дымохода, в том числе – и сэндвич трубы, такой «вольности» не допускает.

Даже через деревянную стену можно проложить коаксиальный дымоход, не вырезая для этого огромного окна под пожаробезопасную проходку.

  • Установка коаксиальной системы отвода продуктов сгорания не будет сопряжена с масштабными строительными и монтажными работами, как это обычно случается при установке «классических» вертикальных дымоходов.
  • Сам монтаж — достаточно прост и интуитивно понятен. Любой комплект всегда сопровождается подробной инструкцией. Так что провести работы по установке во многих случаях вполне можно и самостоятельно.
  • В продаже представлен широкий ассортимент комплектов коаксиальных дымоходов, и потому имеется возможность подобрать нужную систему к котлу определенной модели. Как правило, она и приобретается сразу же вместе с отопительным оборудованием. А к любой системе в ассортименте предлагаются необходимые доборные детали – тройники, отводы на 90 или 45 градусов, сборники конденсата, ревизионные камеры, манжеты, хомуты, крепеж и т.п. То есть с комплектованием проблем не возникает.

Главным недостатком коаксиальных дымоходов является обильное образование конденсата, что неизбежно на границе выраженно горячего и холодного потоков газов. И как следствие – намерзание льда у оголовка в сильные морозы. А это, в свою очередь, чревато выходом из строя не только самой системы отвода продуктов сгорания, но и даже отопительного агрегата.

В сильные морозы, несмотря на весьма горячий выхлоп, на трубе коаксиального дымохода могут образовываться наросты льда. С этим явлением необходимо бороться, чтобы не «угробить» всю систему.

Часто такой недостаток списывают на то, что изначально коаксиальные дымоходы разрабатывались для  европейских стран с куда более щадящими, нежели в России, климатическими условиями. Стремясь повысить КПД котлов, конструкторы старались до минимума снизить возможный диаметр внутренней трубы для отвода газов, что вело к смещению точки росы внутрь воздуховодного канала и обильному намерзанию выпавшего конденсата.

Дополнительное утепление наружного отрезка внешней трубы коаксиального дымохода – простое и эффективное средство борьбы с его обледенением.

Вторым, но очень условным недостатком, называют высокую стоимость качественных коаксиальных дымоходов. Но здесь есть с чем поспорить. Во-первых, цена все равно на фоне общих затрат на отопительную систему не выглядит пугающей. А во-вторых, если присовокупить немалую экономию на строительных и монтажных работах – то о стоимости вообще становится смешно говорить. И это еще без учета остальных достоинств коаксиальной системы.

Установка коаксиального дымохода

Строительные работы и монтаж наружной и внутренней трубы дымоходной системы выполняются по разным инструкциям.

В первом случае необходимо выполнить проверку на соответствие диаметров выходных патрубков дымохода и котлового агрегата. Дальше нужно сделать отверстие в стене, через которое дымоотвод будет выходить наружу.

Его диаметр определяется размерами трубы. Проделав отверстие, можно переходить к монтажным работам, начиная с выходного патрубка, к которому прикрепляется дымоход.

Для эффективного соединения элементов используется хомут и 2 болта. После этого собирается вся конструкция путем последовательного скрепления всех элементов.

Дальше дымоход выводится через стену на улицу.

Наружную конструкцию устанавливают после размещения отметок на стене. После выполнения отверстий можно переходить к внутренним работам, соединяя трубу с котлом, используя одноконтурное колено и двухконтурный тройник.

Утепление наружной части воздухопровода

Если нужно утеплить наружную часть дымохода, лучше задействовать минеральную вату, толщиной от 50 мм с кожухом и защитными слоями не меньше 10 мм.

Проведение таких мероприятий улучшит теплообмен в холодную пору года и показатели КПД в зимний период.

Требования безопасности при монтаже

Согласно статистике МЧС и производителей, коаксиальные каналы дымоудаления считаются более безопасными и эффективными. Однако, при их установке следует соблюдать определенные требования:

  1. Максимально разрешенная для большинства моделей длина трубы, отводящий продукты сгорания в атмосферу, составляет 3 м. Для отдельных приборов допускают использование труб длиной до 4-5 м.
  2. Трубу дымоудаления выводят наружу здания через стену, прилегающую к стенке отопительного котла. Длина горизонтального участка в месте вывода не должна превышать 100 см.
  3. Отверстие для вывода трубы на улицу располагают на высоте не менее 150 см от отопительного котла и 200-250 см от уровня земли.
  4. Расстояние от места вывода трубы до соседних сооружений должно превышать 300 см.
  5. Коаксиальный не рекомендуют располагать под окнами. Минимально допустимое расстояние от точки вывода до окна – 100 см.
  6. Для дымоходов с принудительной тягой вертикальный участок трубы необязателен, достаточно горизонтально вывести его через стену.

Правила размещения коаксиальных дымоходных систем

Небольшая длина коаксиальных дымоотводных систем диктует строгие рамки их размещения. Самым частым методом установки является прямое прохождение сквозь стену на улицу. Более редко при монтаже наблюдается прохождение коаксиальных дымоходных систем через перекрытия или через крышу. Наиболее эффективно коаксиальный дымоходный трубопровод работает, если он имеет строго горизонтальное расположение. В том случае, если газовый нагревательный котел расположен в неудобном месте для такого вывода – можно сделать вывод и через крышу, используя вертикальные участки конструкции.

готовый комплект

Состав конструкции коаксиального дымохода

Стандартная конструкция коаксиального дымохода для газовых котлов состоит из следующих основных частей:

Прямые трубы – из них формируется канал дымоходной системы

Соединительные элементы (тройник или поворотный участок),предназначены для соединения прямых участок и подсоединения дымохода непосредственно к газовому котлу. Участок прочистки, предназначен для проведения регулярных регламентных работ,

Место для сбора водяного конденсата – продукты сгорания газа несут в себе водяной пар, который по мере охлаждения может скапливаться на стенках. Для предотвращения его попадания в камеру сгорания и формируется такой участок.

Верхний наружный участок дымохода – предназначен для защиты внутренних контуров дымоходной коаксиальной системы дымохода от воздействия атмосферных условий: снега или дождя, а также для защиты от ветра.

Из каких материалов чаще всего изготавливают коаксиальные дымоотводы?

Промышленное производство элементов коаксиальных дымоотводов для газовых нагревательных котлов ведется из многих материалов:

Трубы, изготовленные из нержавеющей стали. Это, пожалуй самый долгоживущий материал, но такое оборудование имеет повышенную цену.

Трубы из оцинкованной стали – такие устройства продаются дешевле, но они в большей мере подвержены коррозии.

Кроме того, различные участки дымоотвода, а также наружная и внутренняя трубопроводы могут быть изготовлены из самых разных материалов, вплоть до высокопрочных полимеров.

Что дает установка коаксиального дымоотвода?

комплект для монтажа

Самым главным преимуществом размещения коаксиального дымоотвода для газового нагревательного котла является тот факт, что забор свежего воздух для постоянного поддержания сгорания в топке происходит снаружи помещения. В этом случае вы не будете испытывать дискомфорта из-за выжигания кислорода в помещении, не столкнетесь с излишней сухостью воздуха. Использование коаксиальных дымоходов позволит избежать частого проветривания помещения, в котором находится газовый котел

Это особенно важно в холодную погоду, ведь при проветривании через окна вы остужаете воздух в помещениях, а для обратного нагрева требуется повышенный расход теплоносителей и энергии

Кроме того, воздух поступающий по контуру коаксиального дымохода при движении с улицы в топку сгорания нагревается, что облегчает реакцию горения и увеличивает эффективность вашего газового котла. При постоянном притоке свежего воздуха, нагретого до комнатной температуры – газ в топке вашего котла сжигается полностью, значительно повышая КПД всей системы отопления.

Стоит отметить, что полное сгорание топлива повышает и экологичность отопительной системы – вы не загрязняете окружающий воздух несгоревшими элементами.

Также продукты сгорания при прохождению по контуру выброса отдают часть своего тепла поступающему извне свежему воздуху. Это снижает риск возникновения возгораний внутри трубы на участках со скопление несгоревших частиц. Коаксиальная труба имеет температуру наружной поверхности значительно более низкую, чем классический дымоход, что снижает противопожарные требования к ее установке. Таким образом, коаксиальные трубы (при соответствующей изоляции, конечно) можно проводить сквозь деревянные стены или перекрытия, что невозможно для обычного стального дымохода. Система газового обогрева с коаксиальным дымоотводом создает полностью замкнутый контур сгорания топлива, в котором кислород для постоянного горения забирается из уличного воздуха и туда же выводятся продукты сгорания. Это создает комфортную атмосферу в помещении, где расположен газовый нагревательный котел

Это немаловажно, так как газовые водонагревательные бойлеры зачастую размещаются в обитаемых помещениях, например, в кухнях

схема монтажа

Широкий ассортимент

Монтаж: рекомендации и схемы, основные этапы монтажа дымохода

Монтаж дымохода разбивается на несколько этапов – это подготовительные работы, непосредственно монтаж, затем подключение, запуск и, при необходимости, отладка всей системы.

Общие требования

При объединении нескольких теплогенерирующих установок, для каждого из них создается свой дымоход. В исключительных случаях допускается врезка к общему дымоотводному колодцу, но при этом должна соблюдаться разница в высоте не менее одного метра.

Вначале проектируются и рассчитываются параметры дымохода, которые базируются на рекомендациях производителей газовых котлов.

При подведении расчетного результата внутреннее сечение трубы не может быть меньше диаметра выходного патрубка котла. А согласно проверке по НПБ-98 (нормам пожарной безопасности), начальная скорость естественного газового потока должна составлять 6-10 м/сек. И к тому же сечение такого канала должно соответствовать общей производительности агрегата (8 см2 на 1 кВт мощности).

Этапы установки

Дымоходы для газовых котлов монтируются снаружи (приставная система) и внутри здания. Наиболее простой является монтаж наружной трубы.

Монтаж внешнего дымоходаИсточник astroyresurs.ru

Установка дымохода у настенного котла делается следующим образом:

  1. Вырезается в стене отверстие. Затем вводится в него отрезок трубы.
  2. Собирается вертикальный стояк.
  3. Уплотняются соединения огнеупорной смесью.
  4. Фиксируются настенными кронштейнами.
  5. Сверху закрепляется предохраняющий от осадков зонт.
  6. Наносится антикоррозийное покрытие, если труба из металла.

Грамотный монтаж дымохода гарантирует его непроницаемость, хорошую тягу, не дает скапливаться саже. Выполненная специалистами установка значительно сократит расходы на уход за этой системой.

В случае обустройства проема под трубу в крыше дома, применяются специальные короба с фартуками. При этом на конструкцию в целом влияют такие факторы как:

  • Материал, из которого изготовлена труба.
  • Наружное оформление дымохода.
  • Вид покрытия кровли.

Основным фактором, влияющим на выбор конструкции, является температура газа, который проходит по трубе. При этом по нормативам расстояние между трубой дымохода и горючими материалами должно быть не меньше 150 мм. Наиболее совершенной считается система сборки сегментами, где все элементы собираются методом холодного формирования.

Особенности монтажа коаксиальных дымоходов

В комплект поставки входят следующие элементы:

  1. Труба
  2. Двойники и тройники для соединения прямых отрезков.
  3. Обжимные хомуты, обеспечивающие герметичное соединение.
  4. Переходник для надёжного соединения дымохода с патрубком, имеющемся на устройстве.

В зависимости от комплектации могут быть предоставлены некоторые другие элементы. Дополнительно потребуются огнестойкие прокладки для того, чтобы безопасную прокладку через стены и перекрытия.

Требования к установке

схема размещения трубы

Дымовой патрубок печи должен совпадать по своему диаметру с трубой дымохода. При монтаже должны быть обеспечено соблюдение следующих требований:

  1. При боковом монтаже потребуется обеспечить, что бы расстояние от земли было не менее двух метров.
  2. Труба должна быть на расстоянии не меньше 50 см по горизонтали и вертикали от вентиляционных отверстий, окон и дверей.
  3. Перед выходом дымохода должно быть не менее 1,5 м свободного пространства.
  4. Запрещено выводить дымоход не на улицу, а в другое помещение. Также нельзя использовать для этой цели арку, подвал, туннель или что-либо подобное.
  5. Запрещено проводить дымоход рядом с газовыми трубами. Минимальное расстояние в таком случае составляет 20 см.

В большинстве случаев длина выступающей части не превосходит трёх метров.

Наклон коаксиальной трубы газового котла

Наклон трубы нужен для того, чтобы образовавшийся конденсат и атмосферные осадки не оставались в дымоходе. Удобно, когда при сборке сделан наклон к наружной части. В таком случае жидкость будет стекать на улицу, а затем — на землю.

правильный монтаж коаксиальной трубы

Этот принцип не работает при наступлении морозов. Дело в том, что при этом внешняя часть будет промерзать. Там будет образовываться лёд, который будет препятствовать вытеканию конденсата. Это, в свою очередь, приведёт к ещё большему стеканию воды и промерзанию.

В холодном климате рекомендуется сделать наклон к внутренней части. При этом внутри дома оборудуют место для стока конденсата. Таким образом внешняя часть дымохода будет оставаться сухой и обледенение будет минимальным.

Установка горизонтального или вертикального типа

горизонтальный и вертикальный монтаж

При горизонтальной установке выполняют следующие действия:

Находят место для горелки или печи. Затем нужно определить место, где труба выйдет наружу. Отверстие просверливают с наружной стороны. Для этого берут перфоратор, затем — прореживающую коронку с алмазным напылением

Важно, отверстие было на 25 мм больше, чем у внешней трубы. К выходному отверстию присоединяется специальный адаптер, который поставляется в составе комплекта

Помещая трубу в подготовленное отверстие используют герметическую вставку.

Затем нужно оборудовать переходник к тепловому устройству. Надо предусмотреть отсутствие осадков в воздухозаборнике. Труба будет выступать наружу из стены не менее, чем на 30 см.

Для вертикальной установки потребуются отверстия в перекрытиях. Выводя трубы на крышу, может также быть использован вариант, когда делается горизонтальный вывод, а далее труба поднимается по верхней части стены на крышу. Использование этого способа позволит удалить продукты горения, но такое решение может ухудшать вид дома.

Выполнить требования при горизонтальном расположении не всегда легко. Если это сделать не получается, выгоднее использовать вертикальный монтаж. Чтобы удержать выступающую часть применяются кронштейны

При проходе через различные слои кровельного пирога требуется уделить внимание установке качественной противопожарной защиты. Для этого могут применяться специальные патрубки или защитный кожух

При проходе через перекрытия нужно оставлять защитный зазор.

Устройство хорошей вентиляции

Поскольку через дымоход поступает кислород, некоторые хозяева считают, что вентиляция не требуется. На самом деле она важна, так как обеспечивает в помещении оптимальную влажность.

При работе печи или горелки в помещение попадают продукты горения. Хорошо сделанная вытяжка будет способствовать их удалению и созданию в помещении нормальной атмосферы.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
