Нормы установки коаксиального дымохода: основные требования к монтажу

Как правильно установить коаксиальный дымоход газового котла, правила установки

До того, как выполнить установку коаксиального дымохода стоит как минимум определиться с его размером и позаботиться о вентиляции помещения.

Размеры дымоотвода

Для соединения труб часто применяется тройник, важно чтобы патрубки были одинаковы по диаметру. По окончанию монтажа все части дымохода скрепляются и крепко фиксируются зажимами

По окончанию монтажа все части дымохода скрепляются и крепко фиксируются зажимами.

Наклон коаксиальной трубы газового котла

Самый качественный монтаж с уклоном в сторону выполнен тогда, когда конденсат находится на достаточном удалении от котла, и естественным образом испаряется в атмосферу. Но это только в то время года, пока температура держится выше 0 градусов.

Когда приходят морозы, у дымоотвода с наклоном к земле, капли конденсата примерзают. В результате ледяное образование полностью или частично останавливает транспортировку кислорода в котел, поэтому топливо начинает неэффективно сгорать. Из этого следует плохой нагрев теплоносителя, а также увеличенный расход газа. А расход этого топлива очень важен, особенно в том случае, если у вас нет центрального газоснабжения и вы закупаете газ в баллонах.

Конденсат может стекать к напольному газовому котлу с коаксиальным дымоходом. Чтобы не заморачиваться о вопросе сбора конденсата, можно сделать его слив в канализацию.

Обеспечение вентиляции

Многие хозяева считают, что котлу с закрытой камерой сгорания, не нужна вентиляция вообще. И вроде бы все правильно, ведь забор воздуха идет не из жилых комнат.

Но и обойтись без вентиляции никак нельзя. Во-первых, постоянная циркуляция воздуха будет держать в норме влажность, препятствуя образованию ржавчины в конструкционных узлах котла отопления.

Во-вторых, нужно помнить, что любое устройство может рано или поздно сломаться. Когда котельная хорошо проветривается, в случае поломки некоторых узлов котла, часть опасных выбросов будет выводиться естественным путем. Поэтому вы не отравитесь опасными соединениями.

Защита коаксиального дымохода от обледенения и ветра

Обледенение дымохода — неприятное явление, которое свойственно всем конструкциям данного типа.

Признаки обледенения:

  • Котел загорается и спустя некоторое время тухнет. Как с этим бороться, читайте, переходя по ссылке.
  • На экране появляется сообщение “Отрыв пламени”.
  • Конденсат появляется на воздуховоде, преимущественно там, где заходит воздух с улицы.

Устранить проблему можно разными способами — увеличить мощность системы отопления, обеспечить дополнительный приток кислорода из помещения. Также справляться с обледенением можно методом уменьшения контрольного значения дельты котла — зимой нужно вводить минимально возможный показатель.

Иногда хозяева сталкиваются с такой ситуацией, что через дымоотвод котел просто-напросто задувает.

Для этого умельцы придумали интересную защиту от ветра:

Первым делом важно хорошо утеплить коаксиальный дымоход, тогда влага будет гораздо меньше конденсироваться, и тяга будет стабильной.
На внутреннюю трубу монтируется колено того же размера что и труба, а сориентировано оно должно быть в потолок.
Дымоход загоняется в цилиндр (сделанный своими силами или можно приобрести готовый) с прорезью в передней части и диаметром, равным толщине трубы дымоотвода.
Колено дымоотвода направляется верх, сквозь цилиндр, и прикрывается колпаком, защищающим от снега и дождя. Защитный элемент важно крепить болтами и галками, так как саморезы от сильного ветра могут вывалиться через пару месяцев.. Такая модификация дымоотвода хорошо защитит его от негативных природных явлений, а также от штормового ветра

Помните про нормы установки, ведь нарушение требований, прописанных в СНиПах, может привести к неприятным последствиям

Такая модификация дымоотвода хорошо защитит его от негативных природных явлений, а также от штормового ветра. Помните про нормы установки, ведь нарушение требований, прописанных в СНиПах, может привести к неприятным последствиям.

Виды коаксиальных труб

Как правило, большинство людей используют трубы коаксиального типа из пластика, однако в природе существуют дымоходы из нержавейки. Ниже рассмотрим оба вида подробнее.

Пластиковые двухканальные трубы

Пластиковые термостойкие трубы спокойно держат постепенный нагрев до 210 °C, при этом, не утрачивая прежней формы. Их также можно применять для обустройства дымоотводов конденсационного типа.


К основным преимуществам можно отнести – простота установки, незначительный вес, а также привлекательную стоимость. Есть некоторые ограничения и особые правила монтажа дымоходов из полимеров, поэтому с ними нужно предварительно ознакомиться.

Срок службы такой конструкции – в среднем 5 лет. Их можно применять исключительно для низкотемпературных закрытых газовых котлов. Если ставить полимерные конструкции для мощных котлов, то это негативно скажется на дымоходе, поэтому система отопления в скором времени перестанет функционировать. Самым худшим вариантом развития событий считается возгорание полимерного дымоотвода.

Трубы из нержавеющей стали

Дымоотводы из стали применяются по большей части в субъектах России с суровым климатом, где использовать котел приходится на пределах возможности по 7-8 месяцев.

Нержавеющая сталь инертна к химически активным жидкостям и газам, ее теплостойкость куда выше, чем у лучшего по всем характеристикам пластика – до 550°C. Дымоотводы из нержавейки бывают:

  • Неутепленные (двухконтурные) – имеют простейшую конструкцию, внутренняя часть имеет стойкость к воздействию кислот, так как конденсат является очень агрессивной химической субстанцией.
  • Утепленные (3-контурные: сэндвич-2-контурная труба). Эта конструкция дымохода прослужит уверенно 2-3 десятка лет. Но она требует подробного расчета всех параметров.

Нормативные требования к установке коаксиального дымохода

Государственные нормы и правила установки коаксиального дымохода для газового отопительного котла с закрытой камерой сгорания, изложены в СНиП 42-01-2002 (СП 62.13330). Проектные, расчетные и монтажные работы, осуществляются в согласии с нормативными документами. Несоблюдение рекомендаций приводит к отказу Газовой службы на ввод системы отопления в эксплуатацию.

Нормативами регламентируется расстояние от коаксиального дымохода до окна, дверных проемов, близлежащих зданий. Указываются минимальные требования, связанные с изготовлением противопожарных рассечек и других норм безопасности. В частности, в СНиП оговаривается:

  • Расположение коаксиального дымохода на фасаде – оголовок размещают не ниже двух метров от уровня грунта. Размер отверстия в стене должен превышать диаметр коаксиальной трубы на 1 см, в случае прохождения кирпичной, на 5 см для деревянной стены.

Применение коаксиальных дымоходов в многоэтажных жилых домах – нормы разрешают устанавливать трубы данного типа, при соблюдении следующих условий. Минимальное расстояние до оконных и дверных проемов, расположенных на одном уровне, не менее 0,5 м. До окна, расположенного над дымоходной трубой, не менее 1 м.Опасность отравления продуктами сгорания, выводимыми через коаксиальную трубу, в случае применения конденсационного котла, отсутствует. При условии грамотного монтажа системы, влияние отводимых дымовых газов на жителей верхних этажей незначительно. Нарушения в процессе установки, приводят к выпадению конденсата на окнах соседей. Противопожарные нормы и требования безопасности. Величина зазора между деревянной стеной и коаксиальным дымоходом 5 см. Минимальный зазор обусловливается тем, что в процессе работы поверхность наружного контура трубы практически не нагревается. Необходимо устанавливать негорючие материалы между коаксиальной трубой и стеной из дерева. Оптимально использовать базальтовый утеплитель.Регламентируемое расстояние от коаксиального дымохода, относительно окон и дверей соседних домов и других построек, не менее 1,5 м. Участок не должны преграждать стены, столбы деревья и т.д. Выведение продуктов горения от конденсационного котла в обычный дымоход, вместо коаксиального, запрещается. Коаксиальный дымоход может быть, как горизонтальным, так и вертикальным. Установка коллективной системы дымоотведения проводится только после получения разрешения газовой службой. Не допускается подключения в одну сеть котлов с принудительным и естественным отводом продуктов сгорания. Горизонтальный участок – прокладка двухканального дымохода через смежное нежилое помещение допускается, только если длина трубы не превышает 3 метров. В турбированных моделях, с наличием функции принудительного отведения продуктов сгорания, допускается увеличить горизонтальный участок до 5 м. Ограничения на вывод через фасад. Необходимо тщательно соблюдать запрет на стекание конденсата на землю. Трубу устанавливают под уклоном к котлу. Если присутствует конденсатоотводчик, допускается сделать уклон выходного патрубка к грунту, для отвода дождевой воды. При коллективном подключении потребуется согласовать утилизацию скопившегося конденсата, в органах санэпиднадзора. Нормы монтажа – коаксиальный дымоход должен выступать от стены на расстояние не менее 30 см. Для турбированных котлов, с участком дымохода около 1 м, обязательно устанавливается суживающая диафрагма – узел, компенсирующий недостаточную длину дымохода. Диафрагма в коаксиальном дымоходе нужна для ограничения поступления воздуха в закрытую камеру сгорания. Турбированные котлы рассчитаны на использование дымохода длиной 5 м. Диафрагма нивелирует разницу. Обслуживание коаксиальной трубы – ежегодно проводится обслуживание системы, в начале и конце отопительного сезона. Удаляется скопившийся конденсат, проверяется герметичность стыков и отсутствие прогорания в конструкции.

Требования относительно безопасной эксплуатации коаксиальных дымоходных систем могут меняться, поэтому, перед приобретением и монтажом, следует получить консультацию специалиста.

Виды коаксиальных труб дымоудаления

Установка каналов дымохода осуществляется двумя способами – вертикально и горизонтально. В первом трубу проводят через крышу, а во втором вывод делается сквозь оконный проем или стену. Чаще всего используется горизонтальный монтаж устройства.

Технические характеристики коаксиального дымохода и срок его службы во многом зависит от материала, из которого изготовлены трубы.

Алюминий

Материал достаточно легкий. Основным его достоинством является устойчивость к температурным перепадам и хорошие антикоррозийные характеристики.

За счет неспособности выдерживать высокие температуры алюминий в коаксиальной системе дымоотвода используется довольно редко. В основном его применяют в комбинированном варианте с пластиком.

Нержавейка

Трубы из нержавейки наиболее популярны. Они не деформируются под воздействием резких температурных скачков и выносят нагрев до 550 градусов. Материал обладает высокой стойкостью к агрессивным веществам и может использоваться в качестве дымоотвода на протяжении 30 лет.

Применяются для коаксиальной системы вывода сгораемых газов два типа труб нержавеющей стали:

  1. Утепленная. В основном используются для установки вертикальных дымоотводов. Такая труба намного повышает аэродинамические качества устройства и устанавливается в процессе строительства здания.
  2. Неутепленная. Применяется как для бытовых, так и для промышленных конструкций дымохода коаксиального типа. Отличается длительностью эксплуатации

Коаксиальные дымоходы для котлов из нержавейки наиболее популярны

К недостаткам применения неутепленных труб относится высокая конденсация паров.

Пластик

Дымоотводы из термоустойчивого пластика используют для конденсационных газовых котлов. Помимо легкого веса и способности выдерживать нагрев до 205 градусов материал имеет сравнительно невысокую стоимость.

Пластиковые коаксиальные трубы легко устанавливаются. Но все же в отличие от изделий из нержавейки длительность их использования невысокая. Применяются такие дымоходы исключительно в системах газоотведения с низким температурным режимом.

Коаксиальные дымоходы для котлов из пластика

При подборе труб следует обращать внимание на указанные производителем рекомендации к виду отопительного прибора

Какой лучше выбрать

Выбор коаксиального дымоотвода обусловлен прежде всего типом отопительного аппарата и его местом нахождения.

Иногда выполнить все требования, касающиеся горизонтального монтажа, невозможно. Например, окна в стене дома расположены вблизи друг от друга.

В таком случае двухканальный дымоход лучше вывести вертикально через потолок и крышу. Протяженность такого дымоотвода зависит от мощности имеющегося котла.

Если обогревательный аппарат принадлежит к настенным, то выбирают горизонтальный тип. К напольному обогревателю лучше подойдет вертикальное устройство, обеспечивающее большую силу тяги.

Виды дымоходных систем газовых котлов

На сегодняшний день для систем отопления с газовым котлом чаще всего применяются несколько видов дымоходов. Любой из них можно соорудить самостоятельно, но понадобится схема для сборки и рекомендации специалиста. Мы постараемся помочь вам в этом вопросе!

Кирпичный дымоход

Кирпичный дымоход

Кирпичные трубы устанавливали с давних пор, еще до появления труб из новых материалов. Но и сейчас некоторые собственники домов не отказались от их возведения, хотя, честно говоря, подобный дымоход сложен по конструкции и трудоемок в монтаже. Кроме этого, возведение дымохода из кирпича занимает достаточно много времени и обходится недешево. Нужно отметить и то, что кирпичный вариант уступает по техническим характеристикам более современным системам, так как из-за своей формы и шероховатой внутренней поверхности нередко зарастает сажей, что замедляет отвод отходов сгорания топлива. Вы же не хотите нанимать трубочиста через пару лет?

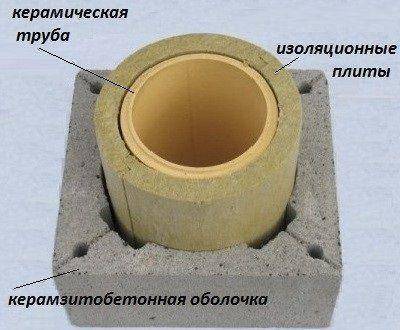

Керамический дымоход в разрезе

Требования к коаксиальным дымоходам газовых котлов

Коаксиальный дымоход значительно отличается от всех остальных конструкций по всем параметрам.

Схема подключения коаксиального дымохода.

Он имеет аккуратный компактный вид и отличную от других дымоходных труб форму — он не поднимается к крыше, а выводится через стену.

… и коаксиальным

Несмотря на небольшой размер, дымоход имеет высокую эффективность работы благодаря своему строению и покрытию на внутренних стенках

Внутри него не появляется конденсат, что очень важно для работы систем отопления, работающих на газовом топливе

Дымоход-сэндвич из нержавейки

Эта модель — самая популярная и востребованная в последние годы, так как имеет ряд безусловных преимуществ перед другими вариантами. Они имеют многочисленное количество различных переходов, тройников и других деталей, выполненных под разным углом, что позволяет собрать конструкции любой сложности.

Сэндвич-дымоход из нержавейки

Дымоходы, изготовленные из нержавеющей стали, состоят из трех слоев. Средний из них — это теплоизолирующий, который выполнен из минеральной ваты. Этот утеплительный слой может иметь разную толщину — от пяти до десяти сантиметров. Выбор его толщины будет зависеть от места прохождения дымоходной трубы и средних зимних температур региона, где располагается здание. От правильно выбранной трубы дымохода будет зависеть, будет ли собираться в ней конденсат, а значит и исправность работы всей системы в целом.

Дымоход из нержавейки имеет идеально ровную внутреннюю поверхность, что беспрепятственно позволяет отводить продукты горения котла. Кроме этого, он имеет зеркальную внешнюю поверхность, что способствует презентабельности общего вида системы.

Элементы дымохода из нержавейки

Разнообразие деталей дымоходной системы

Какой бы дымоход (за исключением кирпичного) ни устанавливался, к нему будут необходимы дополнительные элементы, которые подбираются согласно заранее разработанной схеме сборки системы. К ним относятся следующие детали:

  • Соединительные патрубки, который соединяет трубу с котлом — переходники.
  • Трубы различной длины.
  • Проходные патрубки.
  • Ревизионный тройник, имеющий снизу штуцер, с помощью которого удаляется конденсат.
  • Конусообразный наконечник.
  • Отводы.

Недостатки коаксиальных дымоходов

Двухканальная система отвода дымовых газов имеет и ряд недостатков, к которым можно отнести:

  • Необходимость согласования с санэпиднадзором, так как конденсат требуется утилизировать в специально отведенных местах, о чем необходимо проинформировать надзорные органы. В первую очередь это касается монтажа общих коаксиальных дымоходов в многоквартирных домах. Владельцев частных домов представители газовой службы просто предупреждают об опасности токсичного конденсата и о недопустимости его слива в канализацию или попадания на грунт.
  • Чувствительность к правильности установки. Даже небольшие погрешности в монтаже способны привести к снижению тяги, образованию повышенного количества конденсата, обледенению трубы.

Значение параметров дымовой трубы

Причинами для того, чтобы правильно произвести расчет дымоотхода являются:

  1. Правильный расчет увеличивает коэффициент полезных действий прибора, который отапливает дом. При верном расчете такие приборы очень быстро отдают тепловую энергию, а затраты на топливо расходуются минимально.
  2. Главная причина – это обеспечить безопасную эксплуатацию отопительных приборов для человека. При неверном расчете высоты дымовой трубы вредные вещества могут попадать в жилище и наносить вред здоровью проживающих людей. Чтобы этого не случилось необходимо обеспечить дымоход оптимальной тягой.
  3. Противопожарная безопасность. Газы, которые должны остыть в канале дымохода при неверном расчете высоты трубы не смогут остыть до нужной температуры. Этот фактор в несколько раз увеличивает пожароопасную эксплуатацию оборудования.

В соответствии со СНиПом 02. 04. 05 – 91 параметры должны быть следующими:

  1. Самая маленькая высота канала для дымоотведения, начиная от колосника и заканчивая оголовком должна быть не меньше 5 метров.
  2. Максимальная же высота равняется шести метрам.

Теперь разберемся с основными параметрами, которые оказывают максимальное влияние на высоту дымовода. Для правильного расчета профессионалы настаивают на использовании следующей формулы:

Давайте разберем формулу по пунктам, так как именно в соответствии с ней определяются основные значения, которые оказывают влияние на высоту дымовой трубы.

  1. «А» — обозначает погодные параметры, которые окружают дом. Северные районы используют коэффициент 160, другие же могут использовать значение из инструкции к отопительному оборудованию.
  2. « » — этот параметр означает, сколько веществ проходит через дымоотвод за определенное время. Этот параметр указан в инструкции к оборудованию.
  3. « » — с какой скоростью оседают частицы, которые образуются в процессе работы оборудования. Зола, которая образуется при сгорании дров, равняется 25. Если же используется электрический прибор для отопления в помещениях, то этот параметр равен единице.
  4. «Спдкi» и «Сфi» — эти параметры означают концентрацию веществ в газах, которые нужно удалить. Их данные необходимо взять из инструкции к оборудованию.
  5. «V» — количество газа, который выводится при эксплуатации отопительного оборудования.
  6. «Т» — обозначает разницу между двумя видами температур – поступательной и выходящей.

Лучшим вариантом для правильного расчёта будет обращение к специалистам, так как расчеты по выше указанной формуле достаточно сложны.

Некоторые особенности монтажа

Для каждого котла направление канала, отводящего продукты сгорания, определяется индивидуально. Горизонтальные системы могут быть использованы только для устройств с принудительной вентиляцией.

Ошибки в расчетах и монтаже могут привести к промерзанию системы и замерзанию конденсата на выходе. В таких условиях котел работать не сможет

Но и в этом случае максимальная длина такого участка не должна быть больше 3 м. Случается, что производитель устанавливает другие нормы для своих котлов, поэтому следует ознакомиться с технической документацией устройства.

Конструкции вертикального типа для частных домов используются только в том случае, если есть причины, препятствующие выводу дымоотводного канала через стену.

Это могут быть близко расположенные к выводной трубе окна, узкая улица, на которой стоит постройка, и тому подобное. В некоторых случаях, если это очень необходимо, допускается наклонная установка коаксиальной дымоходной трубы.

Варианты прохода коаксиального дымохода через строительные конструкции и расстояния между дымоходом и элементами дома приведены на основании многолетней практики эксплуатации

Подключение системы к отопительному прибору производится при помощи тройника, колена или трубы. При этом диаметры отводящего канала и выхода котла должны быть одинаковыми.

В процессе монтажа все последующие детали закрепляются в предшествующих им так, чтобы не образовывалось препятствий, которые могут нарушить движение продуктов сгорания. Количество и тип элементов для сборки напрямую зависят от расположения выходного патрубка.

Если он находится сбоку, предполагается обустройство горизонтальной системы, если сверху – вертикальной. Последний вариант более прост в монтаже.

В процессе обустройства коаксиального дымохода обязательно используются переходные узлы с жестким закреплением участков стыка двух элементов при помощи хомутов. Некоторые «умельцы» предпочитают применять самодельные варианты.

На рисунке представлена схема обустройства прохода горизонтального коаксиального дымохода через стену

Это могут быть собственноручно изготовленные переходники, подмотки из ленты или уплотнения из герметика. Подобные вещи недопустимы в использовании, поскольку крайне ненадежны. Система, собранная при помощи таких элементов считается небезопасной в эксплуатации.

Помимо этого в процессе монтажа соблюдаются следующие правила:

  • Выходящий наружу участок горизонтального дымохода должен быть наклонен на 3° вниз. У входящего в общий участок дымоотвода горизонтальный участок наклон выполняется в противоположном направлении, то есть снижается к котлу. Это необходимо для беспрепятственного стекания конденсата.
  • На всем протяжении дымоходного канала не должно быть больше двух сгибов.
  • Ревизионные люки, переходники и устройство для сброса конденсата должны быть легкодоступны для периодического осмотра.
  • Дымоход не может быть выведен ниже уровня земли. При этом расстояние от вывода коаксиального дымохода до соседней постройки должно быть больше 8 м. Если на трубу устанавливается дефлектор, это расстояние сокращается до 2 м для глухой стены и 5 м для стены с оконными проемами.
  • Если горизонтальный дымоотвод установлен в месте, где преобладают ветра, направление которых противоположно направлению отвода дыма, на выходе трубы необходимо установить заслон из жести. Расстояние между ним и выходным отверстием должно быть не меньше 0,4 м.
  • На коаксиальных дымоходах, возвышающихся над уровнем земли менее 1,8 м, необходимо установить дефлекторную решетку. Она будет работать как защита от горячего дыма.

Все элементы конструкции должны плотно прилегать друг к другу. Каждая последующая деталь должна входить внутрь предыдущей на расстояние равное не менее чем половине диаметра сечения канала.

Чтобы обвести конструкцию вокруг какого-либо препятствия используются специально предназначенные для этого колена. Угол их наклона может быть разным. Если система выводится через крышу, нужно соблюсти все требования пожарной безопасности.

Обустройство прохода коаксиального дымохода через крышу или через стену должно быть выполнено с точным соблюдением всех требований противопожарной безопасности

С этой целью используются специальные изолирующие патрубки и негорючие изоляционные материалы. Между трубой и перекрытием обязательно должна оставаться воздушная прослойка.

Во избежание соприкосновения дымоотводящего канала и фрагментов кровельного пирога используется защитный кожух. Выход конструкции через крышу тщательно герметизируется. Участки стыков накрываются специальным фартуком.

Как уберечь коаксиальный дымоход от обледенения и ветра

Основная проблема, связанная с работой коаксиальных систем, — это возможность промерзания трубы при сильных морозах. Образование льда в канале подачи воздуха приводит к уменьшению проходного сечения и, как следствие, недостатку кислорода в камере сгорания. Это приводит к резкому увеличению расхода газа и значительному снижению КПД теплогенератора.

Появление сосулек на конце дымохода однозначно свидетельствует о нарушениях, допущенных при проектировании и установке коаксиальной вытяжной системы. При правильном расчете параметров дымохода и качественном монтаже вероятность образования льда сводится к минимуму.

Для предотвращения и устранения образовавшегося льда рекомендуется использовать следующие методы:

  • Установка специального наконечника, позволяющего исключить образование льда даже при неправильной установке коаксиального устройства;
  • Монтаж дымохода с уклоном в сторону котла. Это позволяет конденсату не застаиваться в трубе, а стекать в специальный коллектор, расположенный внутри агрегата. При наличии отвода конденсата головку трубы необходимо удлинить на 55 — 65 см от внешней стены;
  • Теплоизоляция наружной трубы минеральной ватой или другой теплоизоляцией также помогает снизить интенсивность конденсации и замерзания.

Еще одна проблема, которая может возникнуть при эксплуатации коаксиального дымохода — возможность обратной тяги. Чтобы избежать этого явления, необходимо принять меры по обеспечению защиты от ветра и сквозняков. Установка специальной мембраны поможет предотвратить затухание горелки и попадание угарного газа в жилое пространство.

2 Какие этапы должны присутствовать при монтаже коаксиального дымохода и что важно не забыть?

Чтобы установка коаксиального дымохода своими руками была правильной, важно не забыть ничего и точно следовать всем необходимым этапам, о которых вы сможете узнать из нашей статьи

Схема соединения коаксиального дымохода

Для начала определите, горизонтально или вертикально вы будете устанавливать дымоход. Вертикальная установка коаксиального дымохода делается редко, так как такое устройство более габаритно.

К тому же, для установки такого типа дымохода необходимо пробивать отверстие в крыше, что не всегда легко сделать. Но все же иногда установка коаксиального дымохода baxi такого типа необходима.

Это бывает в тех случаях, когда из-за планировки помещения горизонтальная установка просто невозможна. Этому могут мешать выступы стены, батареи, двери либо окна.

Виды соединений коаксиального дымохода

Но если всех этих преград нет, то смело устанавливайте коаксиальный дымоход горизонтально, так как такое расположение в сочетании с вентилятором наиболее оптимальное.

Горизонтальную установку, в основном, предполагают и правила установки коаксиального дымохода в многоквартирном доме. Это обусловлено и тем, что в если квартира находится не на самом верхнем этаже, то вертикальная установка невозможна.

Правила монтажа коаксиального дымохода для газового котла предусматривают то, что все переходники, тройники и хомуты, колена должны быть подобраны в соответствии с диаметром коаксиальной трубы.

Схема прохода коаксиального дымохода через стену

Важно следить за тем, чтобы расстояние между двумя трубами такого дымохода всегда сохранялось на одинаковом уровне, в том числе и в местах использования переходников и других вспомогательных элементов монтажа. Все вспомогательные элементы, которые предполагает монтаж коаксиального дымохода своими руками, должны плотно прилегать друг другу, обеспечивая герметизацию системы

Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Все вспомогательные элементы, которые предполагает монтаж коаксиального дымохода своими руками, должны плотно прилегать друг другу, обеспечивая герметизацию системы

Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Также герметичность системы сможет дать гарантию того, что воздух с примесями продуктов горения не будет смешан со свежим, что не есть желательным явлением, так как может спровоцировать задымление комнаты.

Правила монтажа коаксиальных дымоходов предписывают размещать конструкцию в отдалении от газопроводов. Также установка коаксиального дымохода в многоквартирном доме совершается так, чтобы выход располагался не близко к окну, и не очень низко над котлом – это требования безопасности.

Потоки воздуха через коаксиальный дымоход

До окна должно быть не менее 600 мм, а от верхнего края котла – не менее, чем 1, 5 метра.

Установка коаксиального дымохода в деревянном доме имеет свои правила. Дерево чувствительно к влаге, поэтому стены такого дома надо уберечь от конденсата, который может возникнуть при охлаждении горячего выходящего воздуха.

Для этого монтаж коаксиального дымохода в деревянном доме производится с применением теплоизоляционных материалов, чтобы на поверхности трубы температура была ровная.

Там, где труба выходит на деревянные покрытия, можно использовать стальные листы для обивки, чтобы снизить вероятность самовозгорания.

Еще один из видов коаксиального дымохода

Правила установки коаксиального дымохода для газового котла хорошо знает специалист, который все сделает быстрее и качественнее, чем вы, если у вас , конечно, нет солидного опыта в данной сфере.

В некоторых новостройках при прокладке коммуникаций уже предусмотрено индивидуальное отопление.

Поэтому там проложена единая система коаксиальных дымоходов, что избавит вас от лишних хлопот и даст уверенность в том, что все требования к монтажу коаксиального дымохода газового котла соблюдены.

2.1 Правила прокладки коаксиального дымохода к котлу — видео

style=»display:block; text-align:center;» data-ad-layout=»in-article» data-ad-format=»fluid» data-ad-client=»ca-pub-9337857885889635″ data-ad-slot=»9725334793″>

Виды дымоходных систем газовых котлов

На сегодняшний день для систем отопления с газовым котлом чаще всего применяются несколько видов дымоходов. Любой из них можно соорудить самостоятельно, но понадобится схема для сборки и рекомендации специалиста. Мы постараемся помочь вам в этом вопросе!

Кирпичный дымоход

Кирпичный дымоход

Кирпичные трубы устанавливали с давних пор, еще до появления труб из новых материалов. Но и сейчас некоторые собственники домов не отказались от их возведения, хотя, честно говоря, подобный дымоход сложен по конструкции и трудоемок в монтаже. Кроме этого, возведение дымохода из кирпича занимает достаточно много времени и обходится недешево. Нужно отметить и то, что кирпичный вариант уступает по техническим характеристикам более современным системам, так как из-за своей формы и шероховатой внутренней поверхности нередко зарастает сажей, что замедляет отвод отходов сгорания топлива. Вы же не хотите нанимать трубочиста через пару лет?

Керамический дымоход в разрезе

Требования к коаксиальным дымоходам газовых котлов

Коаксиальный дымоход значительно отличается от всех остальных конструкций по всем параметрам.

Схема подключения коаксиального дымохода.

Он имеет аккуратный компактный вид и отличную от других дымоходных труб форму — он не поднимается к крыше, а выводится через стену.

… и коаксиальным

Несмотря на небольшой размер, дымоход имеет высокую эффективность работы благодаря своему строению и покрытию на внутренних стенках

Внутри него не появляется конденсат, что очень важно для работы систем отопления, работающих на газовом топливе

Дымоход-сэндвич из нержавейки

Эта модель — самая популярная и востребованная в последние годы, так как имеет ряд безусловных преимуществ перед другими вариантами. Они имеют многочисленное количество различных переходов, тройников и других деталей, выполненных под разным углом, что позволяет собрать конструкции любой сложности.

Сэндвич-дымоход из нержавейки

Дымоходы, изготовленные из нержавеющей стали, состоят из трех слоев. Средний из них — это теплоизолирующий, который выполнен из минеральной ваты. Этот утеплительный слой может иметь разную толщину — от пяти до десяти сантиметров. Выбор его толщины будет зависеть от места прохождения дымоходной трубы и средних зимних температур региона, где располагается здание. От правильно выбранной трубы дымохода будет зависеть, будет ли собираться в ней конденсат, а значит и исправность работы всей системы в целом.

Дымоход из нержавейки имеет идеально ровную внутреннюю поверхность, что беспрепятственно позволяет отводить продукты горения котла. Кроме этого, он имеет зеркальную внешнюю поверхность, что способствует презентабельности общего вида системы.

Элементы дымохода из нержавейки

Разнообразие деталей дымоходной системы

Какой бы дымоход (за исключением кирпичного) ни устанавливался, к нему будут необходимы дополнительные элементы, которые подбираются согласно заранее разработанной схеме сборки системы. К ним относятся следующие детали:

  • Соединительные патрубки, который соединяет трубу с котлом — переходники.
  • Трубы различной длины.
  • Проходные патрубки.
  • Ревизионный тройник, имеющий снизу штуцер, с помощью которого удаляется конденсат.
  • Конусообразный наконечник.
  • Отводы.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
