Выбираем каркас для теплицы — описываем со всех сторон

Как форма влияет на эксплуатацию теплицы

Промышленные производители предлагают разные формы конструкций. В продаже есть арочные, прямостенные, круглые, квадратные, конусные и другие сооружения. Для обшивки применяется поликарбонат, полиэтилен, стекло.

Целью каждого садовода является создание надежной, крепкой, практичной конструкции и в это во многом зависит от ее формы. Оптимальное решение – крыша в форме арки или других обтекаемых форм, за счет чего наверху конструкции не будет накапливаться снег. Постройки с вертикальными стенами требуют больше внимания. Снег нужно будет откидывать, иначе он будет подтаивать и превращаться в лед.

Конструкции теплиц: плюсы и минусы, сравнение между собой

От того, на сколько внимательно вы будете выбирать каркас теплицы под поликарбонат или пленку, напрямую зависит удобство, беспроблемность ее эксплуатации.

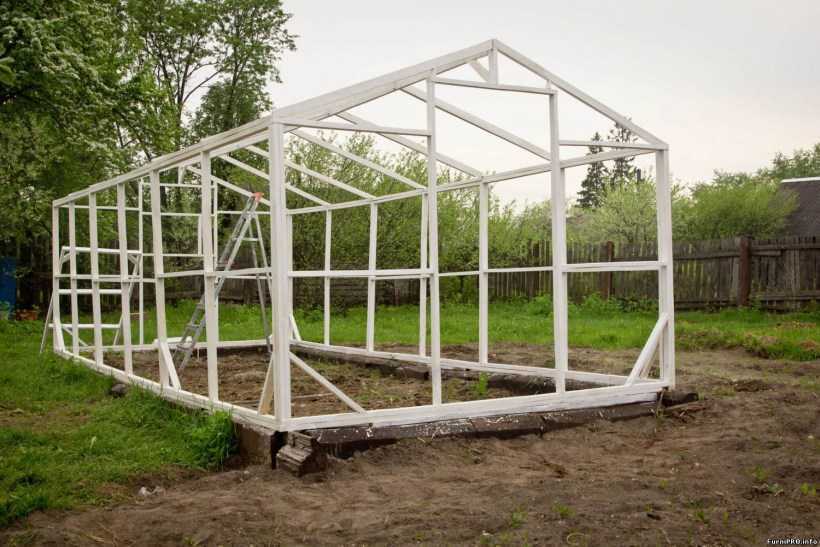

Каркас – основа прочной конструкции теплицы

Многие владельцы дачных и приусадебных участков занимаются выращиванием фруктов и овощей в тепличных условиях. Часто такое хобби перерастает в прибыльный бизнес, и для удовлетворения возросшего спроса на садоводческую и овощную продукцию приходится возводить прочные стационарные теплицы и парники.

Можно доверить изготовление сооружения специалистам или возвести конструкцию самостоятельно. В любом случае, предварительно надо определиться с комплектацией и материалом изготовления теплицы.

Каркас – несущая конструкция теплицы, на которую монтируется светопрозрачное покрытие (стекло, пленка или листы поликарбоната). К каркасу теплицы предъявляются достаточно высокие требования, так как он выполняет целый ряд задач:

• крепление изоляционного материала;
• определение формы теплицы;
• обеспечивает устойчивость сооружения при разных погодных условиях (порывы ветра, дождь, снег);
• придание жесткости всей конструкции;
• способность выдерживать разницу температур внутри и снаружи теплицы.

При этом важно, чтоб каркас был легким, простым в монтаже и не громоздким – не препятствовал нормальному освещению теплицы

Профиль для каркаса – какой выбрать

Ведь теплицы тоже делятся на категории. Одни предназначены для сезонного использования под рассаду, а другие для всесезонного выращивания растений.

Какая теплица – такой и каркас

Если в первом случае, как правило, для покрытия теплицы используется полиэтиленовая пленка и покрывается ей каркас теплицы только перед непосредственным использованием. Другими словами такая теплица используется относительно короткое время и не подвергается разнообразной нагрузке.

Конечно, для такой теплицы не потребуется устройство мощного каркаса, способного выдерживать ветровую и снеговую нагрузку.

Другое дело если потребовалось устроить теплицу, которую будут использовать круглый год, тут есть о чем задуматься.

Долговечное покрытие требует долговечный каркас

Современные материалы, для покрытия теплицы, имеют большой срок службы. Как правило, он составляет 10 – 20 лет. Конечно, имея такой материал покрытия, каждому хозяину теплицы хочется иметь каркас под стать долговечному материалу.

Поэтому все внимание владельцев переключается на металлический профиль и трубы. Чтобы понять, что лучше использовать для каркаса своей теплицы, необходимо более детально рассмотреть данные материалы

Краска как защита

В продаже имеются каркасы из крашеной трубы. На первый взгляд данная конструкция внушает доверие.

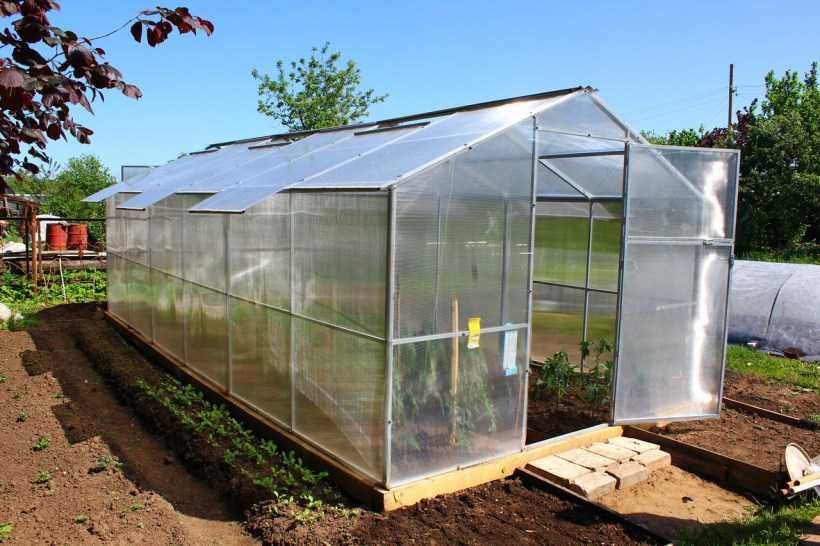

Каркас для теплицы с покрытием порошковой краской.

Сечение данной конструкции говорит о прочности будущего каркаса. Но ведь мы говорим о теплице, которую собираемся использовать круглогодично.

Крашенная профильная труба – долговечна?

Крашенный профиль.

Представим, что у нас есть теплица с каркасом из профильной  трубы и покрытием из поликарбоната.

• Используя поликарбонатное покрытие и каркас из профильной трубы, приходится увеличивать пролеты между несущим каркасом, профильная труба довольно дорога.
• В итоге сильно снижается прочность поликарбонатного покрытия, оно может сломаться от незначительной снеговой нагрузки.
• Если уменьшить пролеты, тем самым увеличив количество элементов каркаса, себестоимость теплицы возрастет в разы.

Особенности порошковой покраски

Но и это еще не все.

• Многие наверно видели такую трубу в продаже. Сверху она покрывается порошковой краской.
• Предлагая данный материал, продавцы как раз делают упор на данное покрытие, суперсовременно, долговечно, надежно.

Но надо понимать, что какое бы красочное покрытие не было, порошковое или обычное, это всего лишь красочное покрытие.

Малейшее механическое воздействие, при транспортировке, сборке и т.д, и на данном каркасе появляются маленькие сколы краски, вы даже можете их вначале и не заметить.

Сколы на красочном покрытии.

Что в таком случае произойдет? Ваша теплица обречена.

• Через 1,5 – 2 года краска начнет терять внешний вид, в местах сколов появится ржавчина, при этом если заметно будет небольшое пятно, то на самом деле поверхность трубы пораженной ржавчиной будет намного больше.
• В конечном итоге такая конструкция прослужит не более 4 – 5 лет.

Плохо? Да, но и это еще не все.

Приобретая такой каркас стоит знать, что защитное покрытие на данном материале находится только с наружной сторону.

А как же внутренняя сторона? Она совершенно не защищена.

В условиях теплицы, где водяные испарения соседствуют с теплым воздухом, это смерть для каркаса в самые короткие сроки. Мы не зря предрекли срок службы такому каркасу 4 – 5 лет, это в лучшем случае.

Предварительные расчеты оцинкованной теплицы

Размер сооружения определяют, ориентируясь на примерное количество грядок, ботанические и биологические характеристики культур, которые планируют высаживать

Особое внимание следует обратить на тип будущего укрытия. В большинстве случаев ее делают арочной или двускатной

Опытные садоводы выбирают форму, руководствуясь такими показателями, как:

• Высота растений;
• Величина участка;
• Удобство эксплуатации.

Низкорослым культурам будет вполне достаточно пространства, предоставляемого конструкцией арочного типа. Высоким растениям потребуется существенно больше места. Планируя их высадку, следует отдать предпочтение двускатной теплице.

Теплица, м	длина/ширина	6*3
Дверь, см	высота/ширина	85*80
Нижняя опорная рамка, см Дуги, см	сечение	2,5*2,5*0,02
Форточки, см Перемычки, см	сечение	2,0*2,0*0,015

Чтобы соорудить теплицу своими руками, потребуется 7 хлыстов профиля и 3 поликарбонатных профлиста.

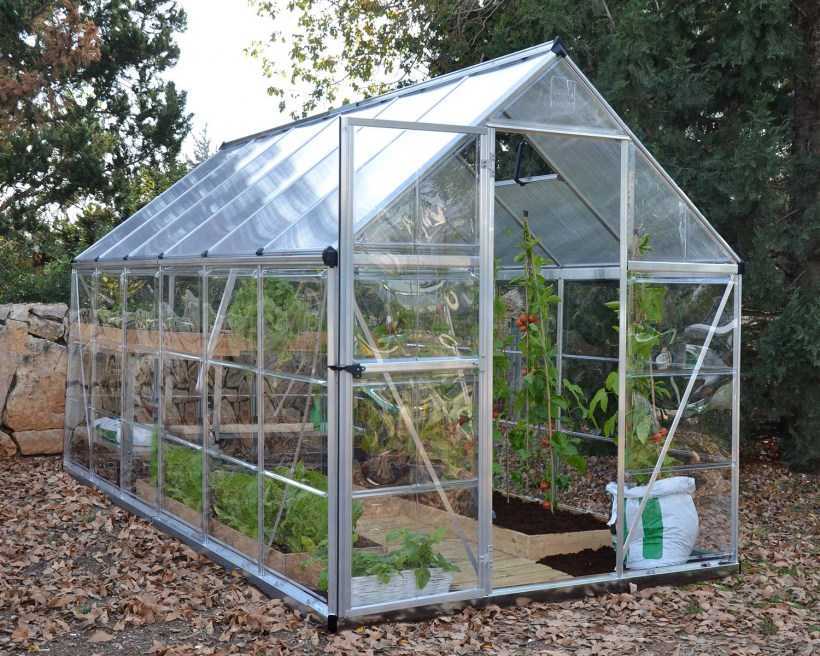

Металлический профиль

Важным показателем качества для теплицы является ее каркас. Он должен быть жестким, способным выдержать любые нагрузки. В качестве материала для каркаса выбирайте оцинкованный металлический профиль квадратного или прямоугольного сечения. П-образные будут иметь недостаточную жесткость, теплица из них прослужит недолго.

При выборе профиля для каркаса учите следующие характеристики:

• толщина металла — не менее 1,2 мм, в противном случае велика вероятность того, что при высокой нагрузке он погнется;
• сечение профиля каркаса должно быть не менее 20х20 мм. Но для основания лучше использовать более прочный, прямоугольный 20х40 мм;
• профильная труба должна быть оцинкованной снаружи и внутри. Иные способы нанесения покрытия менее долговечны — металл начнет быстро ржаветь;
• для теплицы лучше использовать цельногнутые дуги. В случае, если транспортировка затруднительна, выбирайте составные арки с небольшим количеством стыков и прочными креплениями стыковых соединений.

Оборудование для теплицы

Создание благоприятного для роста и развития растений микроклимата в большинстве случаев зависит от применения специального тепличного оборудования. Чтобы повысить продуктивность выращиваемых культур и качество собираемого урожая, необходимо заблаговременно позаботиться о модернизации пространства защищенного грунта. Выращивание овощных, ягодных или зеленых культур в защищенном грунте предполагает установку систем обогрева, полива, дополнительного освещения, а также обеспечение вентиляции.

• Система полива с использованием капельного или внутрипочвенного оросительного оборудования способна избавить садоводов и огородников от тяжелого ручного труда, а также экономит время и воду.
• Обогрев может осуществляться несколькими способами, а выбор оборудования зависит от системы коммуникаций, которые есть на приусадебном или садово-огородном участке. Можно выбрать печное, электрическое или газовое отопление.

• Вентиляция очень важна на всех этапах роста и развития огородных культур. Она способствует защите растений от перегрева и обеспечивает полноценный воздухообмен. Для естественной вентиляции вполне достаточно открытых дверей и форточек, а при необходимости усилить циркуляцию воздуха следует провести установку вытяжного или циркуляционного вентилятора.
• Дополнительное освещение необходимо не только для рассадного материала, но и практически для любых огородных растений, культивируемых в условиях слишком короткого светового дня. Специальные лампы позволяют обеспечить выращиваемой культуре оптимальную комфортную освещенность в ранний весенний период, а также зимой и поздней осенью.

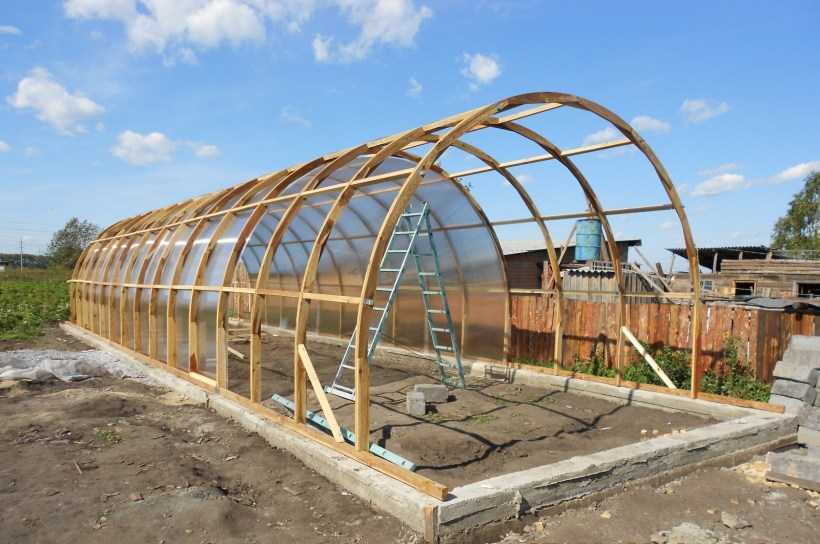

Арочный каркас теплицы

Определяясь с выбором, рассмотрите вариант арочного каркаса теплицы. У этой конструкции есть несколько преимуществ. Этот дизайн хорошо известен своей способностью противостоять сильному ветру и снегопаду. Форма крыши помогает избежать повреждений от значительного скопления осадков или мусора. Конструкция требует меньше строительного материала, что не только помогает снизить затраты, но и делает изготовление арочной теплицы своими руками быстрее и проще. К тому же благодаря дизайну у вас есть несколько вариантов установки. Арка имеет большую высоту от высокого профиля в центре, что создает пространство для высоких культур (таких как помидоры и огурцы).

И потом, арочный каркас выглядит очень привлекательно. Если хотите узнать, как построить теплицу из дерева с арочным каркасом, прочитайте инструкцию на сайте, ссылку найдете ниже. Там так же есть список необходимых материалов.

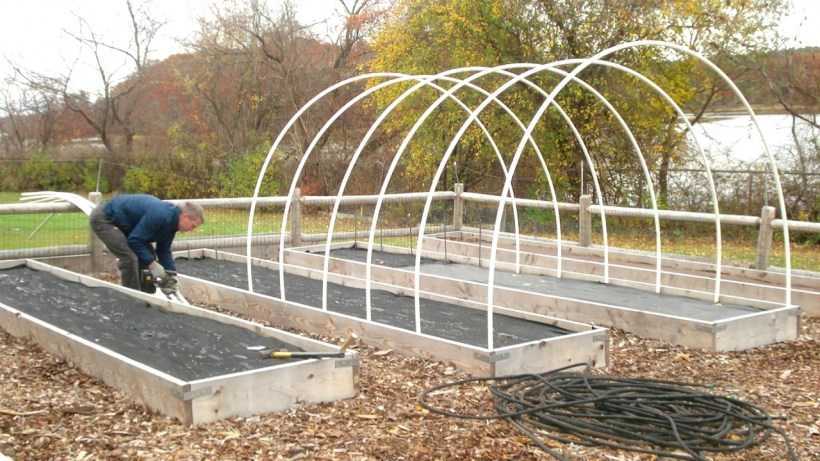

Конечно, гораздо проще сделать арки из труб ПВХ, эта задача по силам даже новичкам. Но деревянные дуги намного прочнее и выглядят действительно красиво и основательно.

Источник фото: leadinlife.info/teplica-svoimi-rukami-iz-dereva.html

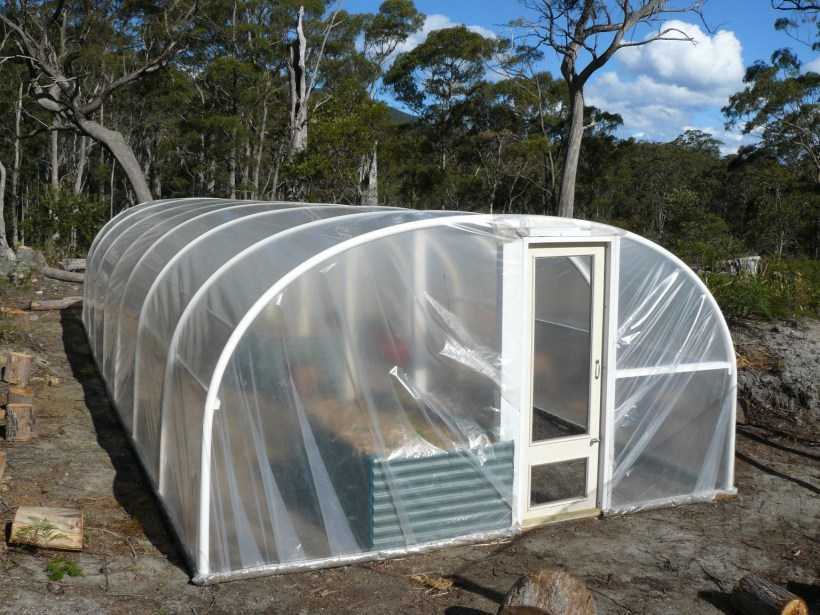

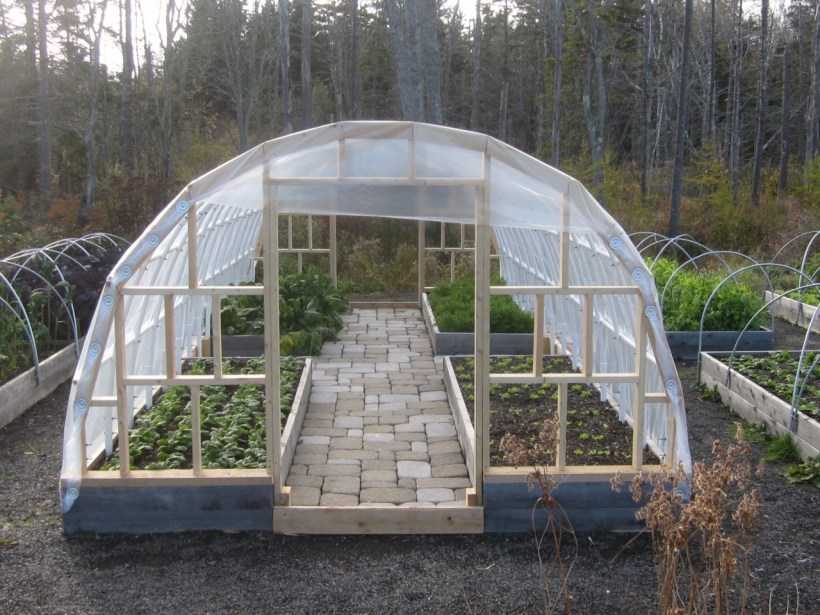

Каркас теплицы из труб ПВХ

Это немного не стандартный каркас, рассчитанный на сильные снегопады. В первоначальных планах использовались доски 1х4. Тем не менее, если хотите действительно усилить каркас теплицы, возьмите 2×4, снег может быть довольно тяжелым. Сначала соедините 2 трубы ПВХ с помощью поворотника 45°. Если не хотите склеивать трубы, используйте круглые штифты. Временно прикрепите концы к каждой стороне, это дает приблизительное представление о размерах сторон. После этого можете решить, какого размера должна быть дверь. В данном проекте – 90 см, но вы можете сделать больше, если планируете закатывать большую тачку. Высота тоже дело произвольное.

Когда определились с дверями, можете измерить и вырезать все остальные части (см. Чертеж). Разрежьте фанеру, нанесите немного клея и просверлите на досках 2 х 4. Затем просверлите 4 отверстия в трубе ПВХ в местах, указанных на чертеже и стяните стяжками. Закрепите на торцах пленку и вырежьте проем для двери. Чтобы  соединить стороны, выровняйте столбы с вертикальными сторонами двери. Если дверь шириной 90 см, установите столбы на расстоянии 100 см. Повторите все это на 365 см дальше для другой стороны теплицы. Прикрутите к фанере с каждой стороны бруски 2х4, используя кронштейны. У вас должно получиться 2 прочные перекладины, соединяющие стороны теплицы.

Каркас теплицы теперь прочно закреплен на грунте, необходимо установить дуги. Через каждые 90 см с одной стороны забейте под углом арматуру. Наденьте трубы ПВХ и закрепите пластиковыми стяжками к боковым перекладинам, как показано на фото. Другим важным элементом являются скрещенные провода, которые создают диагонали. Провода пересекают среднюю трубу ПВХ с каждой стороны. Натяните пластиковую пленку и оберните концы вдоль края. Затем отцентрируйте и скрепите по вертикали. Закрепите пленку планками 1х2 на раме и обрежьте лишнее. Сделайте дверь размером с проем теплицы. Если отверстие составляет 90 см, сделайте дверь немного больше (например, 98 см). Добавьте защелку снаружи и простой крючок внутри. Дверь в теплицу устанавливается с помощью 2 петель.

Источник фото: www.instructables.com/id/A-Greenhouse-for-the-North/

Теплица своими руками из профильной трубы. Выбираем тип конструкции

Форма парника определяет угол падения, преломления и отражения световых лучей на выращиваемые растения. Оптимально перпендикулярное падение солнечных лучей на поверхность с целью максимального.

Существуют следующие типы конструкций:

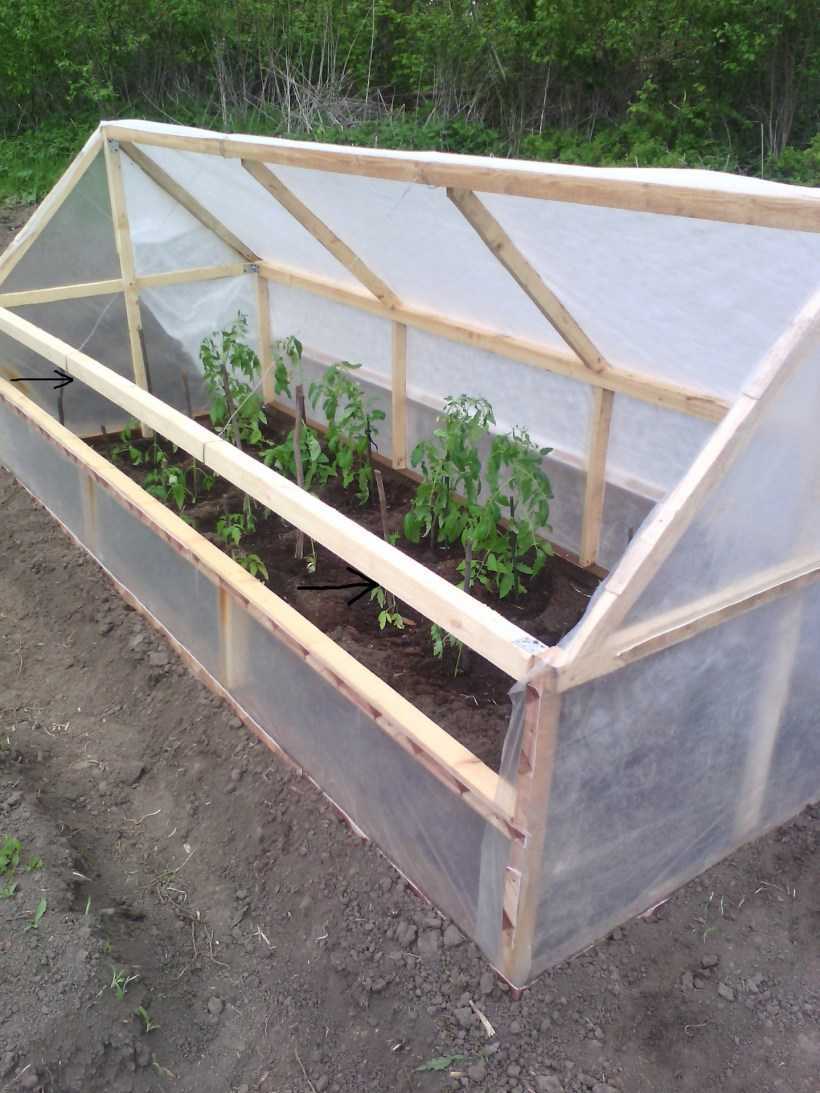

Односкатная. Представляет собой простейшую конструкцию, которая возводится с примыканием к жилым или хозяйственным постройкам  в целях экономии стройматериалов или компактности размещения на участке.

Односкатная конструкция

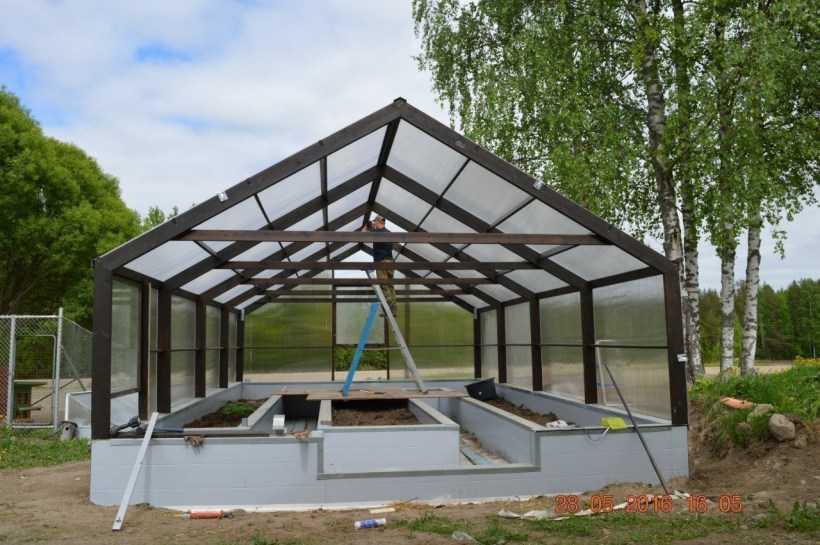

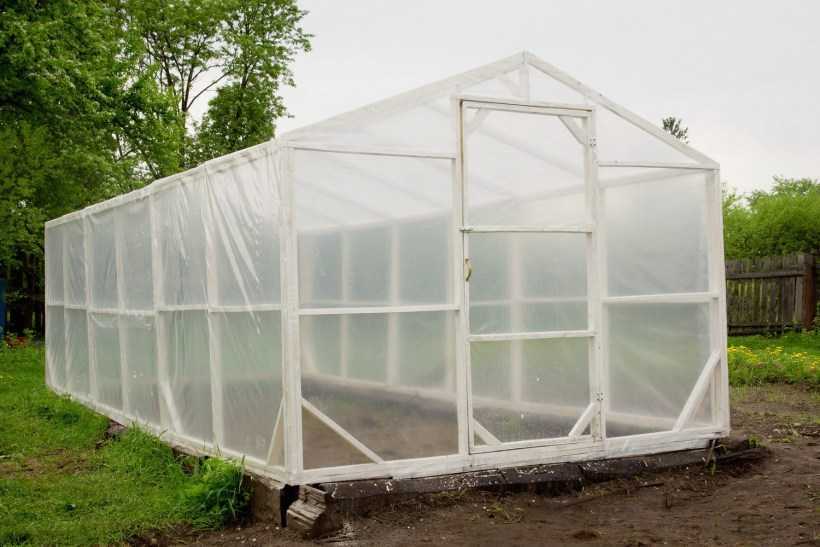

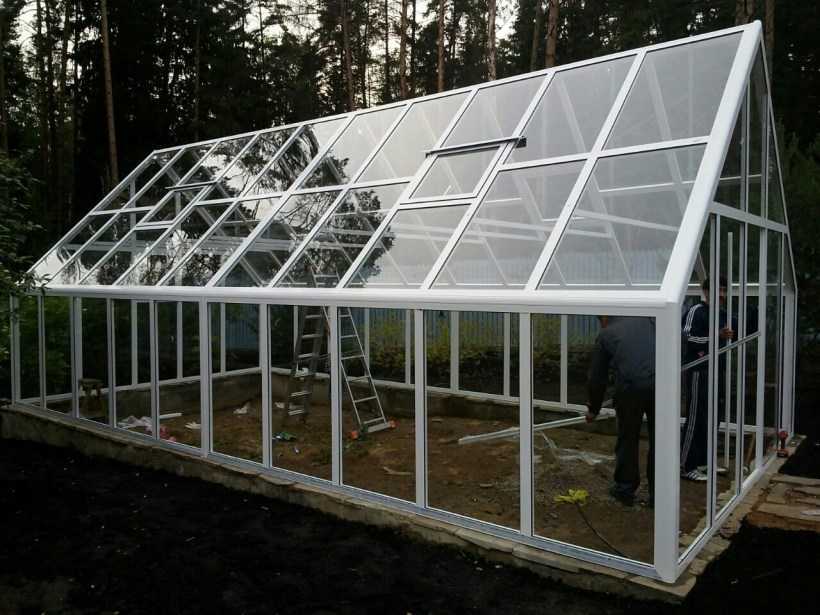

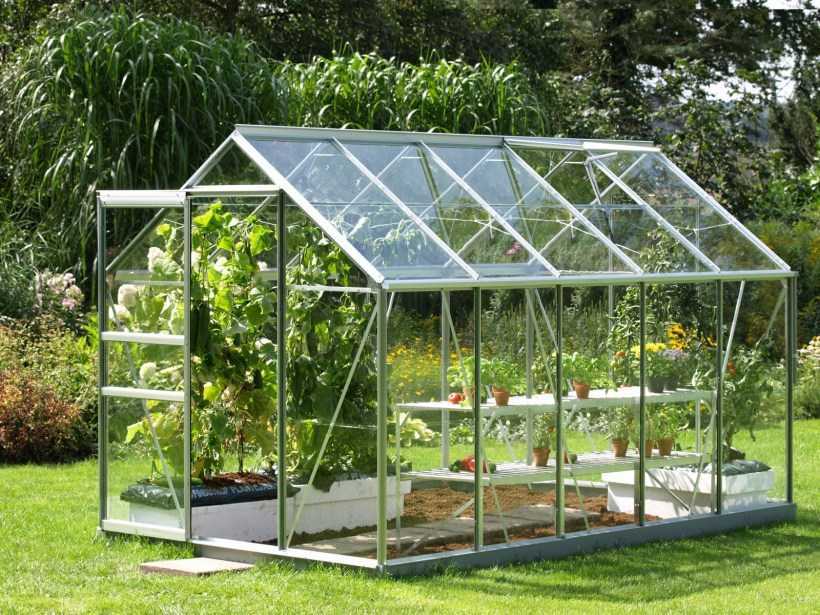

Двускатная. Может устанавливаться в виде отдельного сооружения и обеспечивать лучшую освещённость для выращиваемых растений, чем в случае односкатного типа .

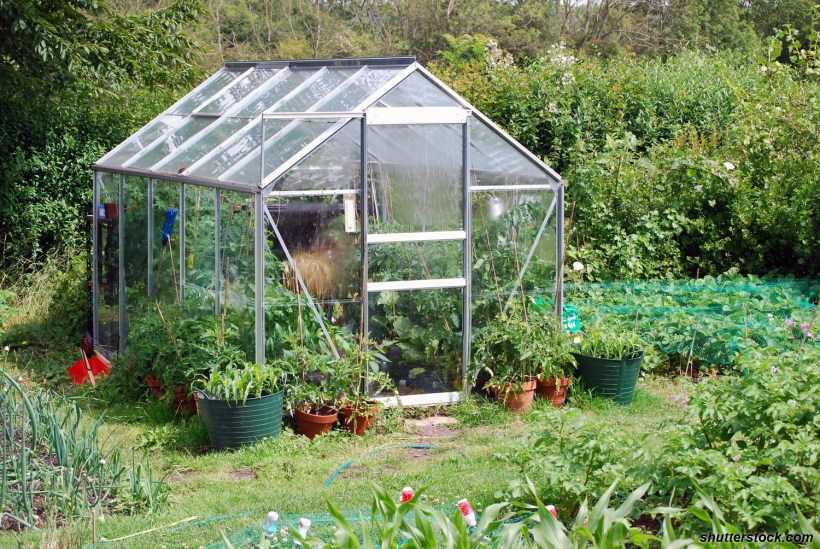

Пример двускатной конструкции

Арочная. Обеспечивает равномерную освещённость всего внутреннего объёма, независимо от положения солнца. Однако для достижения такого эффекта необходимо грамотно разместить возводимый объект, чтобы арка была в направлении движения солнца. При монтаже могут возникнуть сложности с выгибанием и центровкой стальных труб, а также креплением обшивки к каркасу. В результате будет получен максимальный КПД нагрева и освещения, по сравнению с другими типами конструкций.

Арочная конструкция пользуется огромной популярностью

Выбрать подходящий парник из профильной трубы и сделать его своими руками проще, если увидеть готовые примеры на фото. Они позволят примерно понять сложность возведения, а также косвенно оценить преимущества.

Преимущество каркаса из профиля 40х20 с ребром жесткости типа канавка

Ребро жесткости

Ребро жесткости

— это часть детали или конструкции, которая принимает на себя часть нагрузки. Применение такой трубы в качестве каркаса теплицы приводит к его усилению в несколько раз по сравнению с другими моделями и увеличивает срок службы теплицы. Также ребро жесткости не увеличивает массу трубы каркаса.

Оцинковка трубы

Оцинкованная труба

– считается самым прочным, долговечным и надёжным материалом. Она хороша тем, что конструкция на протяжении десятилетий не поддается коррозии, которая губительно влияют, как на растения, так и на саму несущую конструкцию. Оцинковка увеличивает срок службы теплицы до 40 лет и более. Наиболее характерным признаком некачественного покрытия является мутный белый налёт, который можно стереть пальцем. Как правило, качественное покрытие имеет ровный однородный цвет.

Виды комплексов для профессионального выращивания растений

Размер и тип промышленной теплицы определяется потребностью фермерского хозяйства и финансовыми возможностями инвестора. Современное тепличное сооружение представляет собой несколько блоков с собственными системами поддержания микроклимата. Каждому виду растений в таком модуле создаются индивидуальные условия, чтобы урожайность была максимальной.Фермерская теплица арочной формы

В зависимости от условий эксплуатации такие конструкции делятся на два типа:

1. Круглогодичные.
2. Сезонные (весна-осень).Обязательны системы дренирования, отопления, полива, освещения и вентилирования

Строительство промышленных теплиц производится на участках:

• с плодородной почвой;
• имеющих чистые источники воды;
• с минимальным уклоном;
• защищенных с северной стороны от ветра деревьями или строениями.

С одной стороны, высокую теплицу необходимо воздвигать в небольшой низине, а с другой – грунтовые воды в этом месте должны находиться достаточно глубоко, чтобы не оказывать вредного влияния на микроклимат и растения внутри.

Важно! Большие оранжереи обладают высокой парусностью. Обустраивать их следует на защищенных от ветра участках, так чтобы между землей и основанием конструкции не оставалось пространства. Конструктивно промышленные теплицы бывают арочными, стрельчатыми, одно- и двухскатными, прямыми, блочными или ангарными

Каркас делается из металлоконструкций, древесины или пластика. А в качестве укрывного материала используется полиэтилен, поликарбонат или стекло

Конструктивно промышленные теплицы бывают арочными, стрельчатыми, одно- и двухскатными, прямыми, блочными или ангарными. Каркас делается из металлоконструкций, древесины или пластика. А в качестве укрывного материала используется полиэтилен, поликарбонат или стекло.

Схема фермерской теплицы стрельчатого вида

По технологии выращивания они подразделяются на пять типов:

1. Почвенные (грунтовые).
2. Стеллажные.
3. Субирригационные.
4. Гидропонные.
5. Смешанные.

Методик закрытого выращивания плодовоовощных растений множество и постоянно появляются новые. Проектировщики вынуждены следовать за новшествами агротехнологий и регулярно обновлять список модификаций. Но в большинстве ситуаций строительство промышленных теплиц предполагает индивидуальный подход. Прежде чем выбрать тип конструкции анализируется множество нюансов, и только потом начинается проектирование оригинальной оранжереи.Сборка каркаса промышленной теплицы

Разновидности дверей в теплицу

Конструкция двери в парник может быть нескольких видов:

• Распашная. Цельная конструкция, установленная на мощных дверных петлях, чтобы обеспечить плотное прилегание. Установка конструкции достаточно проста, особенно если теплица изготовлена из каркаса и пленки;
• Раздвижная. Такой вариант очень удобен, ведь предотвращаются удары полотна о дверной косяк, да и само перемещение двери имеет ограничение. Плотность прилегания полотна обеспечивается уплотнителем;
• Вариант с форточкой. Если каркас двери позволяет, то в нем можно сделать форточку, однако распахивать ее необходимо будет только вручную.

Выбор профиля и формы конструкции

При изготовлении квадратной или прямоугольной трубы могут использоваться:

• горячая деформация;
• холодная деформация;
• электросварка;
• электросварка в сочетании с холодной деформацией.

Официальные требования к профильной трубе установлены ГОСТ 8639-82 и 8645-68. Существуют варианты на основе различных металлов, чаще всего строители отдают предпочтение стали с внешним антикоррозийным слоем. Оптимальное упрочнение достигается за счет четырех ребер жесткости, которые принимают максимальную часть нагрузки.

Оцинкованная профильная труба должна иметь специальный слой и внутри, и снаружи. Отличить качественный материал несложно – он должен быть довольно легким. Сделанный из него каркас не составляет труда переместить в другое место либо перевезти на машине. Благодаря солидному защитному покрытию риск коррозии оказывается минимален.

Если нужна гарантия повышенной механической устойчивости конструкции, берут профильную оцинкованную трубу с дополнительным усилением. Такой материал спокойно переносит давление до 90 кг на 1 кв. м. Согласно положениям ГОСТ, подобные конструкции могут служить до 20 или даже до 30 лет. Даже если оцинкованный слой подвергнется сгибанию, на нем появятся вмятины и другие дефекты, но покрытие почти наверняка останется целостным на долгое время.

Чтобы изготовить каркас из незащищенной трубы, используется сварка. Оцинкованные элементы связываются болтами, особыми стыковочными деталями либо уголками. Использовать металлические элементы большого диаметра не слишком практично, потому что они чрезмерно тяжелы и неудобны.

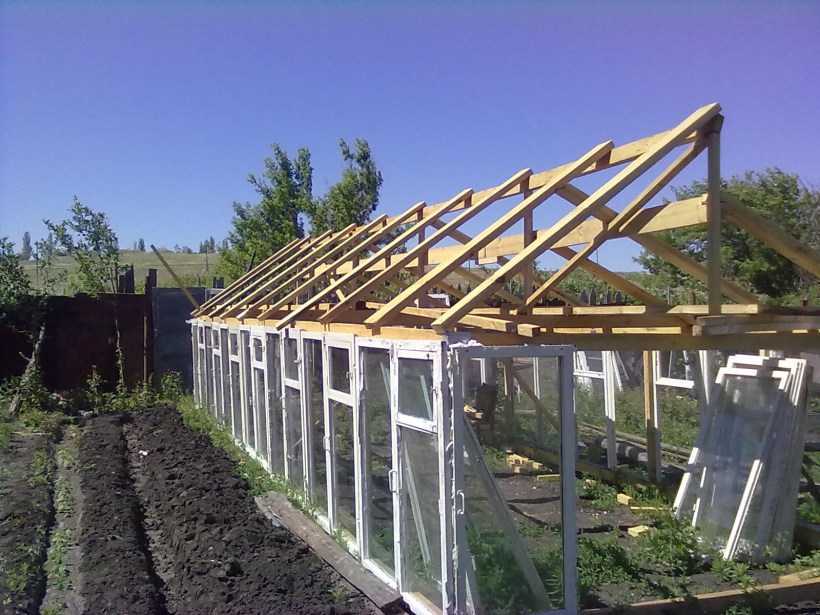

Последовательность возведения

Сложней всего возводится не столько зимняя теплица своими руками из профильной трубы, сколько низкая беседка-термос. Для нее приходится выкапывать котлован глубиной 1,0-1,5 метра. Дно котлована идет ровным, а площадь равна площади будущей теплицы.

Далее дно углубления обкладывается дренажем, а стены отделываются досками для опалубки. Выше дренажа и поверх опалубки устраивается фундамент для защиты внутреннего пространства от грунтовых вод, холодной температуры и насекомых. Также фундамент служит несущей основой для верхнего каркаса с пленкой.

Что касается типовых одно- двухскатных и овальных беседок, то они возводятся следующим образом:

• Сначала расчищается участок, а грунт обрабатывается;
• Далее возводятся вертикальные несущие столбы;
• Следующий шаг – фиксация несущих столбов по горизонтали;
• Далее поверх столбов устраивается ферма;
• Каркас снаружи накрывается пленкой;
• Изнутри каркас дополняется фурнитурой.

У отдельных теплиц каркас собирается таким образом, что столбы вообще не требуют фиксации. Главное, чтобы участок находился вдали от склона. Иначе его может затопить вода от осадков.

Недостатки оцинкованной теплицы

Дачнику следует учесть, что:

• За оцинкованные трубы придется отдать больше, чем за материал, на котором нет покрытия;
• Оцинкованные профили нельзя варить в домашних условиях. Чтобы собрать конструкцию, потребуются специальные болтовые соединения. Готовое изделие по уровню надежности заметно уступает элементам, подвергшимся сварке;
• Защитное покрытие труб может пострадать при сгибании. Их рекомендуют использовать только для создания сооружений скатного типа.

Перечень минусов дополняет низкая несущая способность. Если материал будет подобран неправильно, каркас деформируется.

Определение размеров конструкции

Для составления чертежа понадобится определить габариты парника.

Какой должна быть ширина?

Ширина является основным показателем в процессе определения габаритов конструкции. В узкой постройке следить за растениями проблематично. Ширина парника должна быть такой, чтобы изделие было комфортно использовать.

Схема размещения грядок для парника с оптимальной шириной

Помимо того, этот показатель будет зависеть и от того, какое число грядок нужно засадить. Оказывает влияние и расстояние между рядами. Например, если грядки имеют большую ширину, то дотянуться до крайней точки в процессе поливки растений довольно сложно. Если грядки имеют маленькую ширину, то на дорожках будет утрачена полезная площадь.

Практика дачников с большим опытом показывает, что оптимальный вариант — когда несколько грядок составляют 80–85 см, а проход между ними — 35–45 см. Если исходить из данных показателей, то рекомендуемая ширина парника получится 2,4–2,6 м. Если надо сделать не 2, а 3 грядки, то ширина изделия должна быть 3–3,4 м. В этом случае ширина грядки составит 50–60 см, а расстояние между грядками — 65–70 см.

Минимальная ширина парника — 2,4 м. Обязательно нужно учесть ширину двери. Оптимальный размер — 60 см. Данный проход обеспечит комфортное передвижение дачнику. Если планируется использовать тачку, то понадобится сделать дверь большей ширины — порядка 90 см.

В некоторых случаях изготавливают постройку с несколькими проходами и центральным стеллажом шириной порядка 95 см. Ширина такой конструкции должна составить 3,8–4,2 м.

Определение длины строения

Этот параметр не оказывает влияния на что-либо, он может быть любым. Чаще всего сооружают парники такой длины, чтобы она была кратна 60 или 120 см. В этом случае можно будет с легкостью прикрепить панели для перекрытия, которые изготавливаются в стандартном размере.

В процессе определения длины в расчёт нужно взять число и размер поддонов, которые требуется разместить на стеллаже. Поэтому длина постройки должна соответствовать длине стеллажей, которые располагаются на них

Также важно учесть площадь, которая нужна для дорожек по двум торцам полок

Оптимальная высота постройки

Важно, чтобы между растениями, которые размещаются в почве или на стеллажах, осталось немного места, при этом дачнику хватило площади для удобного их обслуживания. Например, если в грунте планируется выращивать невысокие растения, то высота теплицы от верхнего дверного карниза до потолка составит 40–60 см. Если требуется производить выращивание растений на стеллажах, то к высоте надо прибавить габариты полок

Если требуется производить выращивание растений на стеллажах, то к высоте надо прибавить габариты полок

Например, если в грунте планируется выращивать невысокие растения, то высота теплицы от верхнего дверного карниза до потолка составит 40–60 см. Если требуется производить выращивание растений на стеллажах, то к высоте надо прибавить габариты полок.

Высоту двери нужно подбирать под средний рост пользователя. Чаще всего значение равняется 1,8 м.
