Канализационные колодцы: полная классификация и примеры обустройства

Требования СНиП по обустройству колодцев

К основным требованиям СНиП при оборудовании канализационных колодцев относятся:

Монтаж шахты категорически запрещается проводить вблизи источников питьевой воды или центрального водопровода;
Обустройство шахт должно выполняться на установленном расстоянии от места нахождения жилого дома и соседнего земельного участка;
Объем колодца должны соответствовать количеству жильцов, а также усредненному показателю объема стоков за определенный временной промежуток.

При обустройстве собственного дома, любые строительные работы проводятся для обеспечения будущего удобства и комфорта

Важно не только провести свет и воду, но и продумать канализационную систему. Без такой инженерной коммуникации добиться настоящего комфорта будет крайне сложно

1.Колодец из железобетонных элементов

СНиП, регламентирующий создание канализационных сетей, в том числе – и колодцев на них, писался в те времена, когда о крупных конструкциях из полимеров, да еще и высокой прочности еще и не помышляли.

Очистка канализации также осуществлялась исключительно ручным методом – откуда и появлялись дяденьки в люках.

Их задача была в том, чтобы проталкивать проволоку с прочисткой в сторону засора, в то время как помощники наверху вращали второй ее конец.

Для того чтобы человек мог опуститься внутрь и работать, и предусмотрены были следующие стандарты: минимальный размер колодца допускался 700 мм.

Далее продолжала колодцы канализационные серия типоразмеров: 1000, 1250, 1500, 2000 мм. В коих стандартах они и выпускаются до сих пор.

В том же размере выпускаются и круглые плиты – основание и перекрытие с отверстием под люк (ф700 мм).

В итоге, стандартный железобетонный колодец состоит из следующих элементов:

Круглое или прямоугольное основание
Кольца
Перекрытие с отверстием под люк
Крышка люка (чугунная, в последнее время – бывает полимерная)

Круглая в плане форма была принята, так как она оптимально сопротивляется давлению окружающего грунта.

Стандартное и доборное железобетонные кольца

Поскольку заранее невозможно предугадать место использования, и кольца, и плиты основания выпускаются абсолютно ровными, лишь с закладными деталями (петлями) для монтажа.

В нижнем кольце при установке приходится пробивать отверстия в местах вхождения трубопроводов, а на плите – устраивать из бетона или цемента лоток соответствующей формы.

Используется такая конструкция и в смотровых колодцах всех типов, и в перепадных – с устройством соответствующих типу конструкций.

Высота колодца при этом набирается за счет нескольких колец – стандартных и доборных. Перед установкой следующего кольца приходится удалять монтажные петли предыдущего.

При этом все элементы конструкции, включая основание и перекрытие, а также – входы трубопроводов заделываются цементом.

Понятно, что гидроизоляция канализационных колодцев, устроенных подобным образом, оставляет желать лучшего.

В результате: сточные воды загрязняют грунт, а грунтовые воды – способствуют переполнению канализации.

Глубина укладки труб

Теплообменники: виды, устройство и принцип работы

Минимальную глубину заложения элементов системы определяют теплотехническими расчётами, которые проводят специализированные организации.

Изготавливая колодец для канализации своими руками, надо принимать во внимание опыт эксплуатации таких сооружений в данном районе. Нижнюю часть трубы (она называется лоток) углубляют не менее чем на 30 см ниже уровня промерзания

В любом случае верхняя её часть (шелыга) заглубляется не выше чем на 70 см от поверхности грунта. Максимальная глубина укладки зависит от материала изготовления, состава грунта, метода проведения работ

Нижнюю часть трубы (она называется лоток) углубляют не менее чем на 30 см ниже уровня промерзания. В любом случае верхняя её часть (шелыга) заглубляется не выше чем на 70 см от поверхности грунта. Максимальная глубина укладки зависит от материала изготовления, состава грунта, метода проведения работ.

Виды колодцев

То, где и как должны устанавливаться колодцы канализационные СНИП регламентирует конкретно и точно

Учитывать Строительные Нормы и Правила важно и потому, что инспектирующие органы в обязательном порядке проверяют сооружения на соответствие требованиям, а в случае выявления нарушений могут вынести предписание о необходимости внесения изменения в устройство канализации, для чего потребуются дополнительные расходы, а время строительства значительно увеличится

Смотровые колодцы

Такие сооружения необходимы для любой канализационной системы вне зависимости от ее степени сложности. Колодцы обеспечивают возможность контроля работы системы и используются для ее технического обслуживания (ремонта, прочистки, промывки и пр.). В зависимости от того, где расположены смотровые сооружения, различают несколько их типов:

линейные колодцы размещаются на прямых участках магистрали с определенным интервалом при значительной протяженности коммуникаций,
поворотные колодцы монтируются в местах, где меняется направление движения стоков (для того, чтобы снизить гидравлическое сопротивление, следует избегать резкой смены «курса», необходимо соединять трубы под углом 90° и более),Поворотный смотровой колодец
узловые колодцы требуются в местах соединения отводящей трубы с несколькими подводящими (количество последних по действующим нормам не должно превышать 3),Конструкция канализационного колодца узлового типа
контрольные колодцы устанавливаются при использовании централизованной канализационной системы и устанавливаются там, где локальная канализация соединяется с центральным трубопроводом.

Перепадные колодцы

Перепадные колодцы применяются для изменения скорости потока или глубины прокладки трубопроводов. Их используют также при необходимости обхода канализационной магистралью какого-либо препятствия (другого трубопровода и т.п.). В общем виде такие конструкции представляют собой вертикальную шахту (резервуар) с подводящей и отводящей трубами. В зависимости от назначения может потребоваться монтаж канализационных колодцев этого типа с дополнительными приспособлениями, например, со ступенями, гасящими скорость потока.

Пример перепадного полимерного колодца

Различают следующие типы перепадных колодцев:

классическая конструкция колодца (поступление стоков через верхнюю трубу, отвод через нижнюю),
модели колодцев с отбойно-сливными поверхностями стенок для снижения скорости потока,
каналы со значительным уклоном, способные, напротив, «разогнать» поток, увеличить его скорость,
сложные конструкции многоступенчатых перепадов.

Фильтрационные колодцы

Модели колодцев этого типа используются в системах канализации для обеспечения почвенной доочистки частично осветленных в септике стоков и отвода жидкой составляющей содержимого септика в грунт. Конструктивно фильтрационный колодец отличается от прочих отсутствием герметичного дна (вместо него выполняется засыпка гравием или другим фильтрующим материалом). Также возможны варианты колодцев с наличием отверстий в стенках резервуара. Через такие отверстия жидкость также уходит в почву, а для дополнительной ее очистки с наружной стороны колодца на этапе его установки также выполняется засыпка фильтрующего материала.

Фильтрующий канализационный колодец из бетонных колец с перфорацией

Накопительные колодцы

Принцип действия накопительного канализационного колодца такой же, как и у выгребной ямы – он является местом сбора стоков

Полимерные колодцы

Не так давно появились полимерные колодцы. Они представляют собой альтернативу традиционным каменным. Такие конструкции очень успешно используются при создании конструкций в частных домах. Главный материал – пластик.

Пример полимерных колодцев

Преимущества заключаются в том, что их монтаж не регламентируется санитарными нормами. Это означает, что не требуется соблюдать функциональные особенности. Способны пропускать большие объемы воды, просто устанавливаются, обладают достаточной прочностью. Они способны уменьшить размеры. Если диаметр колодца из камня составляет 1 м, то для полимерного колодца такой диаметр составляет 30 см. Очень простой в обслуживании. Для рытья котлована требуется значительно меньше усилий, поскольку нужны котлованы меньших размеров при таком же объеме, что и каменных колодцев.

Конструкция выпускается в заводских условиях. Возможно устанавливать вместе с любыми типами труб и оборудования.

Поэтому, прежде чем определиться с типом колодца, обратите внимание на условия, в которых он будет эксплуатироваться. При выборе полимерных колодцев, есть возможность сэкономить на подготовительных работах и монтаже

Размерные линейки, работы по обустройству колодцев

Колодцы канализационные по СНиП должны иметь следующие размеры:

Трубопроводы диаметра до 150 мм – не менее 70 мм;
Диаметр до 600 мм – от 1000 мм;
Размер диаметра до 700 мм – от 1250 мм;
Диаметр 800-100 мм – от 1500 мм;
Диаметром от 1500 мм и выше и глубине 3 м и выше подвергаются индивидуальному рассмотрению.

Разбивка или разметка территории, согласно правилам строительства;
Очистка площади от кустарников, растительности;
Снос/перенос мешающих строений. Невозможность действия оговаривается специальными стандартами;
Подготовка и обустройство подъезда, дороги к стройплощадке.

Обустройство и монтаж канализационного сооружения типового подготовительные работы по СНиП:

Отрывка котлована;
Зачистка дна;
Сверка с проектом по уровню заложения, углам откосов стен;
Для каменных сооружений обустройство гидроизоляционного донного слоя, как показывает схема или план (слой не менее 20 см), последующая утрамбовка.

Все подготовительные работы завершены и следующий этап – монтаж.

Каменные колодцы

Этапы и действия такие:

Подготовка основы подразумевает укладку плиты или обустройство подушки из бетона М-50 толщиной 100 мм;
Обустройство бетонного армированного стальной сеткой лотка (М-100) нужной формы;
Заделка бетоном и битумом концевых отверстий трубопровода;
Создание изолирующего слоя внутренней полости колец конструкции;
Установка колец происходит только после набора прочности лотка (2-3 суток), затем кладется плита перекрытия. Раствор, используемый для работ – М-50;
Герметизация швов цементной смесью;
Гидроизоляция битумом;
Обязательное оштукатуривание лотка цементом, с последующим железнением;
Установка глиняных замковых соединений в месте входа трубы/труб шириной не менее 300 мм и высотой 600 мм больше, чем диаметр трубопровода.

Схемы монтажа кирпичных конструкций практически повторяют бетонные, но вместо совмещения колец, делается выкладка камнем. Гидроизоляционные работы полностью идентичны. Таким образом производится установка каменных колодцев любого вида канализации: бытовой, промышленной, ливневки или дренажной. Но каждая конструкция имеет собственные нюансы:

Ливневка оснащается решетчатыми люками, имеющими функцию водосбора;
Дренажные колодцы сами являются водоотводами, поэтому монтаж не требует специальных расчетов.

Различия в комплектации определяются серией:

КФК/КДК — бытовые стоки;
КЛВ/КЛК – ливневка;
КДВ/КДН – дренажные колодцы.

Таблица по типоразмерам дает полное представление:

Перепадные колодцы

Более сложная конфигурация определяет объемы и требования СНиП к перепадным колодцам. Помимо устройства лотка, необходимо произвести:

Монтаж стояков;
Иметь оборудование водобоя;
Установить водобойную стенку;
Создать практический профиль;
Обустроить приямок.

В остальном, что касается монтажа шахты, основания, перекрытий – правила одинаковы с предыдущими.

Схема выглядит так:

Труба-стояк;
Подушка водобойная;
Металлическое основание (плита);
Воронка приемная (стояковая).

Воронка требуется для компенсационных разрядительных процессов, образующихся в стояке из-за быстрого движения потоков. Своими руками создание перепадных колодцев на частных участках не рекомендуется, если только это не трубопровод диаметра от 60 см и разницей уровней до 3 м., но такие трубы в индивидуальных системах практически не используются, с успехом заменяемые другими видами колодцев.

Требования СНиП для перепадных колодцев просты, установка рекомендована в случаях:

Нужно значительно уменьшить глубину залегания трубопровода;
Если есть пересечения с другими подземными коммуникациями;
Необходима регулировка скорости потока сточных вод;
В случае, когда колодец является последним перед прямым выбросом стоков в реку, озеро.

Те же причины могут служить целесообразным оправданием для монтажа перепадного колодца на собственном участке.

Предназначение смотровых колодцев

Резервуары, которые монтируются на канализационных системы применяются для возможности выполнения некоторых процедур, способствующих определению состава жидкости, и для других целей, указанных ниже:

Контроль за участком, где трубная конструкция поворачивает, присутствует ответвление, либо пересечение. В любой системе есть прямые участки, на которых с двух концов оборудуются колодцы для возможности обеспечения постоянного доступа к трубе при необходимости выполнения плановых мероприятий по очистке. Муфты и фланцы устанавливаются на участках с поворотами и различными ответвлениями, в которых наиболее часто возникают протечки различной степени интенсивности;
Обеспечивается доступ к участкам с установленной регулировочной арматурой или разнообразными запорными механизмами;
Участки размещения насосных станций. Нередко на участках, где устанавливаются разветвления и пересечения присутствует арматура для возможности регулировки интенсивности потоков воды в системе. Для доступа к такой арматуре необходимо оборудовать колодец;
Места расположения насосных станций, установленные приборы учета, разнообразное оборудование. Просто на линии могут быть установлены отдельные разновидности механизмов и приспособлений, для их эксплуатации оборудуются специальные резервуары;
Колодцы устанавливаются для возможности обеспечения планового слива стоков на участке водопровода в случае возникновения аварийной ситуации;
В автономных системах колодцы нередко служат источником питьевой воды или выполняют функцию кессона, расположенного над устьем пробуренной скважины;
Резервуары инспекционного предназначения монтируются на участках введения в здание либо преодоления препятствий, возникших на пути водопроводной системы.

Это основные причины, по которым оборудуются колодцы.

Монтаж пластикового колодца

Готовые емкости из пластика или других полимерных материалов дает возможность все работы выполнить без привлечения грузоподъемной техники и экономит время. Главное, правильно выбрать место расположения конструкции и его размер. Монтаж выполняется в несколько этапов:

Рытье и подготовка котлована.
Фундамент – подушка из песка и щебня или заливное основание.
Установка резервуара, при необходимости крепление к фундаменту.
Включение в систему.

Во избежание заливки колодца любого типа, рекомендуется делать вокруг него отмостку из бетона по всему периметру горловины шириной 1,5 м.

Видео: Монтаж канализационного колодца из бетонных колец

Простые технологии самостоятельной заливки отмостки с созданием уклонов

Залить отмостку с уклоном можно несколькими способами. Самый простой способ — это сооружение и заливка горизонтальной отмостки. После сооружения котлована для отмостки, отсыпается и трамбуется выравнивающий слой. Затем производится монтаж гидроизоляции примыкания и всей отмостки, настил или укладка утеплителя. Далее, укладывается арматурная сетка и выполняется заливка основного (80%) слоя бетона. Бетон при разравнивании и трамбовке сам ляжет горизонтально по всему периметру дома. После твердения основного слоя, можно произвести разметку поперечного уклона с помощью специальных реек прибиваемых к опалубке.

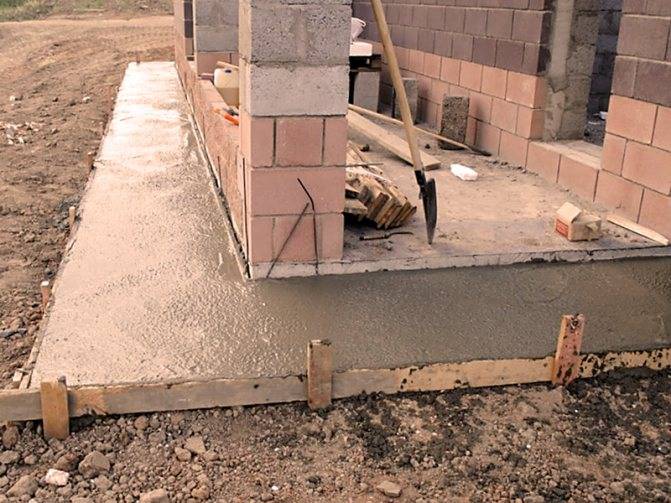

Укладка бетона по секциям

Оставшаяся часть бетона делается более густой и выкладывается по секциям отмостки с разравниванием по рейкам.

Можно сделать уклон отмостки вокруг дома другим способом — задать его при отсыпке и трамбовке самого первого выравнивающего слоя. Ближе к стенам фундамента (цоколя) нужно насыпать больше материала.

Монтаж водостоков и формирование уклона отмостки на выравнивающем слое из щебня

Уклон лучше всего контролировать с помощью нивелира или уровня. После монтажа гидроизоляционного и теплоизоляционного слоев, уклон отмостки здания будет сохранен. Заливку необходимо производить ровным слоем по толщине. При твердении бетона необходимо сделать чистовую обработку поверхности правилом и проконтролировать получившийся поперечный уклон.

Заливка отмостки с заранее созданным уклоном

СНиП регламентирует качество бетона для сооружения отмостки. По морозостойкости для этих работ применяется автодорожный бетон. При этом марка бетона для устройства отмостки не должна быть ниже М 200.

Выводы

Изложены общие требования СНиП по необходимости сооружения отмостки для любого дома. Кратко рассмотрены размеры отмосток согласно СНиП для различных подстилающих грунтов. Даны основные требования СНиП к материалам для изготовления отмостки и уклону отмостки вокруг дома. Приведены рекомендации по заливке отмостки с созданием уклонов.

Поиск места под источник воды

При строительстве колодца важно правильно определить глубину залегания горизонта чистой питьевой воды, рассчитать и закупить нужное количество бетонных колец, оборудование для обустройства самого гидротехнического сооружения и водораспределительной системы. Немаловажно также правильно выбрать место и время рытья колодца

Выбор правильного места под колодец зависит от нескольких факторов:

Данные геологоразведки. Существует множество способов поиска воды на участке, но ничего более надежного, чем геологические исследования местности, пока не придумано.
Сведения о близлежащих источниках. Не лишним будет поинтересоваться у ближайших соседей, на какую глубину построены колодцы у них, какого качества вода.
Пригодность воды для питья. Обязательно нужно сдать пробу воды на химический и микробиологический анализ в ближайшую санстанцию. Специалисты определят концентрацию химических веществ и наличие болезнетворных бактерий.
Тип грунта. От этого зависит сложность рытья колодцев, необходимость использования специального оборудования и т.п. В конечном итоге все это сказывается на стоимости готового колодца. Тяжелее всего строить колодец на каменистых грунтах.
Рельеф местности. Наибольшие трудности возникают при строительстве колодца на склоне холма. Идеальный вариант – ровный участок.
Расстояние от источников загрязнения. Колодцы копают на значительном удалении от выгребных ям, септиков, компостных куч, хлевов. Нежелательно располагать их в низине, куда стекает дождевая, талая вода, а также вода с примесями сельскохозяйственных удобрений.
Степень удаленности от дома. Чем ближе источник воды к дому, тем удобнее.

Предлагаем ознакомиться: Крыша из битумной черепицы своими руками

При этом выработку следует размещать так, чтобы она не мешал проезду, не перекрывал доступ к хозяйственным постройкам, подсобным помещениям.

При строительстве водоснабжения и канализации следует ориентироваться на СНиП 2.04.03-85. Это необходимо, чтобы предотвратить загрязнение источников питьевой воды, подмывание фундаментов построек, нарушение работоспособности систем

Смотровые колодцы – задачи по видам

Разрез смотрового колодца Смотровые колодцы обязательно должны устанавливаться при соблюдении одного из следующих условий:

Изменение диаметра или уклона трубопровода
Изменение направления потока
При присоединении боковых веток
На прямых участках, в зависимости от диаметра трубы – через 35-300 м

Сам колодец выполняется в виде шахты с камерой внутри, где входящий и выходящий трубопроводы соединены специальным лотком.

Каждый из колодцев этого типа имеет собственное назначение. Однако в одном сооружении может быть предусмотрено решение сразу нескольких задач.

Виды лотков смотровых колодцев

По устройству все смотровые колодцы канализационные однотипны, как правило, разница может возникать лишь в глубине залегания.

Все их параметры достаточно строго стандартизированы.

У сооружений, предназначенных для изменения направления потока сточных вод (узловой и поворотный канализационный колодец), лоток изготавливается специфической формы.

Ее параметры описаны упомянутым выше СНиПом.

Главная суть требований – в том, что угол поворота не может быть менее 90 °, и выполняется с плавным закруглением, радиус которого – от 1 до 5 диаметров входящей трубы.

Прямоточный лоток

Колодец канализационный поворотный размещают в тех местах, где предусмотрено изменение направления трубопровода, а узловые – там, где к сети присоединяются одно – два ответвления.

Лоток узлового колодца может быть рассчитан не более чем на три входящих трубы, и одну – исходящую.

Прямоточный колодец – чаще всего линейный, то есть расположенный на длинных участках сети без ответвлений и поворотов.

Он имеет лоток, точно повторяющий направление движения стоков и предназначен для проверки состояния трубопроводов, и, при необходимости – их прочистки.

Также его могут устанавливать в местах незначительного изменения уровня входа-выхода.

Может быть прямоточным и контрольный колодец, который устанавливается в местах присоединения домовой или квартальной сети к центральной магистрали.

Но, поскольку в таких местах все равно необходимо узловое сооружение – именно оно, как правило, и совмещает эти функции.
