Как сделать канализацию загородного дома своими руками: лучшие схемы и варианты обустройства

Метод утепления труб с помощью электрокабеля

Выбирая чем утеплить канализационную трубу на улице, рекомендуется обратить внимание на современный и высокоэффективный метод, завоевавший множество хороших отзывов. Это утепленные трубы для канализации с помощью электричества

Актуально в тех районах, где температура в зимний период бывает меньше -15 градусов C. Кабель может быть пропущен как поверх трубы, так и внутри неё, после чего подключается к сети через автомат. Кабель позволит прогревать коммуникации в любую погоду.

Прокладывается греющий кабель для канализационных труб вдоль всего трубопровода и крепится алюминиевым скотчем, после чего конструкция оборачивается слоем теплоизолирующего материала. При этом пластиковые трубы перед прокладкой кабеля рекомендуется обернуть фольгой, для равномерности распределения тепла. С металлическими трубами это не нужно.

Утепляя трубы таким способом, стоит заранее позаботиться об автономных источниках электроэнергии, запасном генераторе.

Различают несколько видов греющих кабелей:

  1. Резисторный с терморегулятором;
  2. Саморегулирующийся с автовключением;
  3. Зональный – для локальных участков канализации.

Первый вариант сам по себе дешёвый, но при использовании электропотребление ощутимо возрастёт, что не самым лучшим образом скажется на бюджете жильцов. В перспективе саморегулирующийся кабель окажется выгоднее.

Он автоматически регулирует подачу электричества в зависимости от температуры окружающей среды, исключая перегрев или замерзание системы. Но в любом случае утепление с помощью электрокабеля повлечёт значительные капиталовложения.

Внутренняя канализация каркасного дома

Внутренняя канализация каркасного дома в своей основе мало отличается от канализации каменного или брусового дома. К основных деталям внутренней канализации относятся вертикальный стояк, который фановым выходом выводится через кровлю, а нижний участок переходит в отводящую к септику трубу; канализационные ветки, идущие от санузлов, кухни к основному стояку. Единственное отличие и преимущество канализационной системы каркасного дома — это возможность её скрытого монтажа. Стены и перекрытия каркасного дома полые и канализационные трубы можно провести без декоративных коробов. В этом таится скрытая проблема. На рынке России 99% канализационных систем представлены полипропиленовыми трубами, которые соединяются через резиновые уплотнители. Материал труб практически вечен, а вот резиновые кольца могут со временем высыхать. В итоге, спустя 10-20 лет появляется гнилостный запах, источник которого будет где-то за гипсокартоном и керамической плиткой.

Поэтому в Штатах и Канаде внутреннюю канализацию выполняют трубами ПВХ на клеевом соединении. Монтаж их очень прост, но вот цена в России на порядок отличается от заокеанских поставщиков. Это объясняется низким спросом на рынке, проблемами доставки и растаможки, а также монополизацией рынка. Тем не менее, такие трубы есть, их чаще всего применяют для водоснабжения бассейнов и устройства центральных пылесосов. Мировые лидеры: Genova и Nibco, которые имеют представительства и дистрибьюторов в России. У клеевой ПВХ канализации есть разные диаметры труб 1-1/2», 2», 3» и 4». Если вы выберете полиэтиленовые трубы, то доступные размеры обычно ограничиваются диаметрами 40, 50 и 110 мм. Магистральным стояком диаметром в 110 мм, который пойдет от унитазов, Вам будет сложно пересечь каркасные стойки шириной 150 мм без потери их стабильности. Американцы применяют трубы 3» (75 мм), что позволяет проходить каркасные стойки при соблюдении определенных правил.

Итак, первый этап устройства внутренней канализации начинается еще на этапе проектирования каркасного дома. Надо по возможности выбрать такое направление лаг перекрытия, чтобы крупные трубы канализации (75 или 110 мм) прошли вдоль, не пересекая их. Российские каркасные дома обычно тянутся вверх до 2-го или 3-го этажа, американские дома растут вниз в подвальное помещение, поэтому проблем с подводом канализации у нас всегда больше. Для первого этажа без подвала желательно оставить рабочий подпол, чтобы провести канализацию в нем, но если это невозможно, то ветки канализации ведутся к основному стояку максимально низко с уклоном 2 см на погонный метр.

Второй этап, рисуем от руки схему канализации, указывая сколько будет ванн, унитазов, раковин, биде и т.д. От каждого санузла с унитазом уходим магистралью 110 мм (3» для ПВХ), от кухни, душа, посудомойки и стиралки можно вывести магистрали диаметром 50 мм (1-1/2» для ПВХ). Отмечаем на схеме тройники, повороты, считаем погонные метры и отправляется покупать все необходимое

Обратите внимание, что желательно избегать крутых поворотов канализационных вод из вертикальных в горизонтальные участки под углом 90 0 и использовать тройники с углом входа 45 0. Ненесущие стойки можно подпилить до половины, для несущих пропил не более 25%. В этом случае можно спрятать трубы в короб или за обрешетку

В этом случае можно спрятать трубы в короб или за обрешетку.

Третий этап, который редко выполняется в России — устройство вентиляции для каждой ветки. Если магистраль представляет собой слепой участок, то во время слива воды может происходить срыв водяного затвора в сифоне, что приводит к появлению канализацонного запаха из септика. Чтобы этого избежать ставят вакуумные клапаны или устраивают вентиляционный выход, который соединяется с фановых стояком. В квартирах мы обычно не сталкиваемся с такими проблемами, так как максимальная длина магистрального участка 2-3 м. В доме труба от дальнего санузла может быть 10 метров и более. Одним из решений является применение сифонов меньшего диаметра, чем отводящей трубы. Например, из унитаза обычно выход 75 мм переходит в магистраль диаметром 110 мм; от ванных сифон диаметром 40 мм переходит в трубу диаметром 50 мм. Выбор за Вами.

Четвертый этап, устройство ревизионного доступа для каждой магистральной ветки. В случае засора откроем люк, выкрутим пробку и тросом протолкнем все в домовой стояк.

Схема внутренней разводки

Монтаж канализационных труб для подсоединения внутренней системы предусматривает подключение не только санузла и различных бытовых приборов, но и разводку к сливу. Для подключения унитаза применяют трубы диаметром 11 см, а для ванной, мойки и др. — 5 см.

Схема расположения септика на глубине.

Внутреннюю систему разводят открытым (снаружи) или скрытым (в стенках) способами. Второй метод предполагает выбивание штроб и укладку проводки в них. После этого штробы замазывают шпатлевкой или прикрывают гипсокартонном, пластиковым коробом. В некоторых случаях разводку выполняют на уровне нижнего этажа или подвального помещения.

Чтобы все соединения были устойчивыми, используют хомуты, причем их не рекомендовано размещать по краям труб, т.к. они могут деформироваться). Для выпуска организовывают угол так, чтобы был плавный переход. В этом месте соединение производят фитингами под 135°. Еще нужно правильно смонтировать выходное отверстие из дома наружу. Для этого применяют гильзу диаметром 2 — 3 см (главное чтобы он был больше диаметра труб), которую нужно заложить в раствор, причем просветы уплотняют изоляцией и утеплителем. А длина гильзы должна быть шире стенки на 3 см, чтобы равномерно выступала с обеих сторон.

Если вблизи дома проходит центральная канализация, то берут разрешения от соответствующих организаций, а затем делают врезку. После этого выводят патрубки для ливневых вод, которые можно вывести на участок и поливать из них сад или огород. Но если нет такой возможности, тогда соки выводятся через центральный стояк канализации. Для этого монтируют отдельный резервуар, чтобы при сильном дожде вода не выливалась наружу.

Для дождевой воды врезка выполняется отдельно, так как частный трубопровод по сравнению с центральной системой имеет малую пропускную способность.

Глубина укладки труб

Наружную канализацию прокладывают ниже уровня замерзания грунта в траншею, иначе произойдет разгерметизация системы, так как в зимний период при понижении температуры в трубах жидкость замерзнет.

Для этого учитывают следующие особенности:

  • глубину замерзания почвы;
  • тип грунта;
  • возможное механическое давление на почву.

Уклон канализации зависит от глубины промерзания грунта.

Схема зависимости уклона от глубины промерзания грунта

Там, где внешняя канализационная система подключается к септику или к выгребной яме, глубина ее пролегания составляет 1 м., а уклон труб 3 см. на 1 м. Внешняя система предполагает полную или частичную прокладку канализационной трубы в земле, так как она должна подсоединяться к септику и к другим основным составляющим системы.

Септик без откачки

Это простой вариант канализационной системы, он состоит из нескольких отстойников. Самым большим делают первый резервуар, следующие имеют меньшие размеры.

Если септик трехкамерный, то 2 первых отсека должны быть герметичными. В последней камере делают отверстия в стенах или на дно насыпают фильтрующие материалы. Через них очищенная вода уходит в землю.

Септик без откачки на даче состоит из 2-х или 3-х соединённых между собой ёмкостей.

Определение размера

Размер септика можно определить по формуле: V=n*Q*3/1000, где количество жильцов определяется буквой n, V – общий объем резервуара, Q – сколько воды тратит 1 человек за сутки. Цифра 3 взята из СНиП. Она показывает, сколько суток требуется для очистки стоков.

Чаще всего делают коллектор 3 м в глубину и 2 м в ширину. От дна до трубы, через которую осуществляется слив, должно быть не менее 0,8 м.

Очистные системы

К достоинствам такой канализации относится то, что переработкой отходов занимаются анаэробные бактерии. Для ускорения процесса их можно подкармливать кислородом.

На дне емкости скапливается ил. Со временем происходит его уплотнение, в результате он поднимается вверх к точке перелива. В этом случае септик нужно очищать. Если канализация снабжена насосом для откачивания отходов, который работает от электричества, процесс осуществляется автоматически.

Схема септика с дренажным колодцем для дачи и дома.

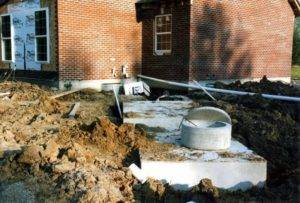

Установка готового септика

В продаже есть готовые септики. Их установка начинается с того, что выкапывают котлован. Он должен быть шире емкости, приобретенной в магазине, на 20-30 см. Если грунт не пучинистый, дно ямы можно не усиливать, но все равно нужно насыпать подушку из песка.

Электрический кабель от системы очистки, работающей от электричества, про пробрасывают к отдельному автомату от щитка. На провод надевают гофру, а потом помещают в траншею рядом с канализационной трубой. Кабель подключают к септику через клеммы.

Виды автономной канализации

Чтобы правильно выбрать тип канализации для дачи, надо представлять себе достоинства и недостатки каждого из возможных вариантов. Их не так и много:

  • Выгребная яма. Самый примитивный и далеко не самый лучший способ утилизации стоков. Начнем с того, что обеспечить полную герметичность очень сложно. Даже при качественной обработке какая-то часть стоков попадает в грунт. Если источник воды — колодец или скважина, то рано или поздно в них обнаружатся бактерии, которые живут в сточных ямах. Еще недостатки — это соответствующий запах, бороться с которым из-за негерметичности проблематично, и необходимость регулярной откачки. Поэтому такая канализация на даче строится все реже.
  • Накопительная емкость. Суть этого вида канализации та же: стоки собираются в емкости, периодически откачиваются. Только эти емкости полностью герметичны, так как сделаны обычно из пластика. Недостаток — относительно высокая цена.
  • Септики. Система из нескольких связанных между собой емкостей (две — три, реже больше). В первую попадают сточные воды, где отстаиваются, перерабатываются бактериями. Нерастворимые остатки оседают а дно, вода поднимается наверх. При очередном поступлении стоков, уровень поднимается, отстоявшаяся вода переливается в следующую емкость. Тут «живут» другие бактерии, которые завершают очистку (до 98%). Из второго отделения септика жидкость можно выводить для дальнейшей фильтрации в грунт. Она уже практически чистая. Конструкция простая, ломаться нечему. Недостаток — само устройство объемное, плюс необходимо поле фильтрации (куда будут отводится воды), раз в год-два очистка септика от нерастворимого осадка.
  • ЛОС или АУ — локальные очистительные станции или автоматические установки. Принцип работы септика, но в более компактных размерах, с электронной начинкой для контроля. Этот тип канализации работает только при наличии электричества. Максимальный срок автономной работы — до 4-х часов. Малые размеры ЛОС накладывают ограничения на разовый сброс стоков: если вы спускаете ванну, в туалете смывать не стоит. И самый главный минус — цена.

При более активном использовании дачного участка, канализация для дачи нужна более серьезная. Разумный выбор — ставить септик, делать по инструкции поля фильтрации или ставить поглощающий колодец. Септик лучше брать заводской, по возможности — стеклопластиковый. Он, конечно стоит достаточно много денег, но самодельные септики, хоть и обходятся при строительстве дешевле, требуют постоянного ремонта во время эксплуатации, да и кроме всего, большая их часть страдает негерметичностью. Дело ведь идет о даче, и все, что попадает в грунт, оказывается в результате у вас на столе — в виде воды, если водоснабжение из колодца или скважины, а потом в виде урожая, который вы этой водой поливаете.

Если точно решено делать септик своими руками, есть несколько вариантов:

  • Монолитный бетонный. Можно добиться высокого уровня герметизации, но объем работ большой, требует большого количества времени.
  • Кирпичный. Не лучший вариант, так как на пучинистных грунтах может быть разрушен. Может использоваться при условии, что стенки будут оштукатурены. Добиться герметичности можно при помощи современных гидроизоляционных обмазочных материалов.
  • Септик из бетонных колец. При грамотном исполнении хорошо работает, но без проблем эксплуатируется на грунтах, не склонных к пучению. На глинах и суглинках кольца часто сдвигаются с места, нарушается герметичность. Ремонт — сложное и неприятное мероприятие.
  • Из металла. Герметичность на высоком уровне, но до тех пор, пока металл не разъест, а произойдет это довольно скоро.

Проще всего сделать септик на даче из бетонных колец. Объем его должен быть достаточно большой — считается, что в таком устройстве должно быть место для накопления трехсуточного запаса сточных вод. Расход в сутки принимается по 200-250 литров на человека, общий расход считается по количеству находящихся на даче единовременно с некоторым запасом на случай приезда гостей. На семью из 3-4 человек обычный объем септика — 2,5-3 куба.

Как сделать канализацию в частном доме своими руками?

Проведение автономной канализационной системы без привлечения специалистов требует последовательного выполнения определенных этапов.

Подготовка проекта

Чтобы выбрать подходящую систему канализации, необходимо проанализировать и учесть несколько основополагающих моментов:

  1. Тип грунта. Чернозем хорошо пропускает влагу, а глина – плохо. Этот параметр определяет площадь фильтрующей системы. Накопительные емкости (яма или колодец) размещаются в низине, если участок неровный, то есть имеет перепады по высоте.
  2. Объем водопотребления. Обусловлен временем проживания (сезонно или постоянно), количество проживающих и подключенных бытовых приборов, этажность дома. Ориентироваться следует на СНИП, где указаны нормы проживающих. Суточное количество сточных вод для семьи из четырех постоянно проживающих человек при наличии посудомоечной и стиральной машины составляет 1 куб. м.
  3. Глубина залегания грунтовых вод. Дренирующий септик устанавливают только тогда, когда она составляет больше одного метра. В остальных случаях требуется обустройство герметичного септика и откачка нечистот. Если без технической воды не обойтись, значит, придется оборудовать комплекс принудительной фильтрации.

Место септика выбирают с учетом СНИП. Нарушение данных правил приводит к штрафам. Устройство должно быть удалено от скважин/колодцев как минимум на 20 м, водоемов – 30 м, а рек и ручьев – 10 м.

Если грунт хорошо пропускает влагу, во всех случаях придерживаются показателя 50 м. До соседнего участка оставляют не менее 2, а от фундамента и насадок – 1 м.

Установка внутреннего трубопровода

Избавление от фекалий и сточной воды требует правильной прокладки трубопровода внутри дома. Лучшим выбором на сегодняшний день являются трубы ПВХ. Они идеально подходят для самостоятельной установки.

Монтировать трубы начинают с кухни, то есть с раковины, поскольку она расположена выше других мест. В последнюю очередь подключают унитаз, находящийся ближе всех к центральному стоку. За исключением туалета, где нужны трубы диаметром 11 см, используют изделия сечением 5 см.

Чтобы обеспечить сток отходов и воды, трубы располагают под наклоном. Угол на каждые два метра при выборе изделий с диаметром 5 см равен 3 см. Иные значения указываются в СНИП.

Монтаж септика

Данный этап проводится исключительно после покупки устройства. Это необходимо, поскольку его габариты определяют дальнейший ход работ:

  1. Определившись с местом под септик, роют котлован. Его ширина должна быть на 0,4-0,5 м шире емкости и глубже на 0,5-1,0 м высоты.
  2. На дно котлована укладывают гравий и песок слоями по 10 см. «Подушку» тщательно утрамбовывают и разравнивают. На пучинистых грунтах дно заливают бетоном. Если этого не сделать, септик выдавит наружу.
  3. Когда есть риск повреждения пластикового корпуса, яму оборудуют опалубкой, заливают каркас и основание из бетона.

Вентиляция обустраивается только при наличии в устройстве аэробных микроорганизмов, которые начинают перерабатывать остатки только при поступлении через вытяжку кислорода.

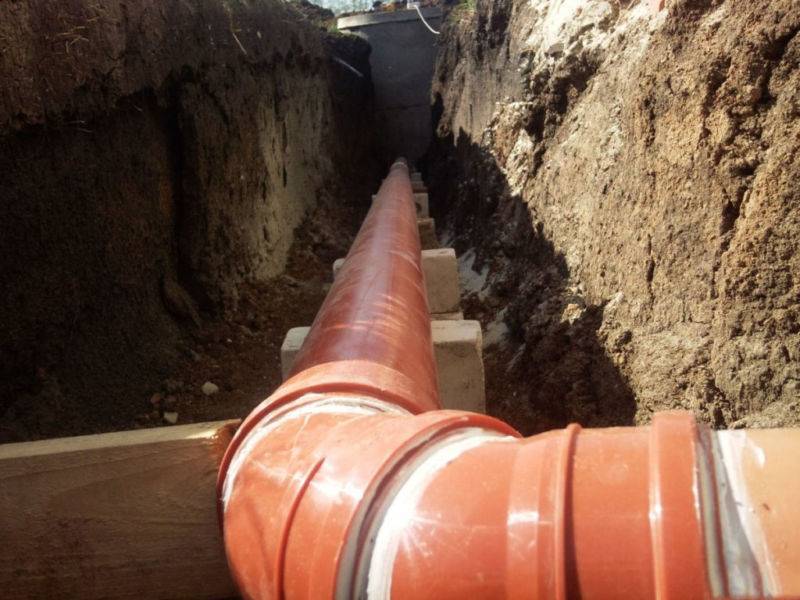

Прокладка центральной трубы

На последнем этапе осуществляется соединение внутренней и внешней частей канализации. Канализационная труба отводится от цокольной части дома на 5 м. Она отличается от предназначенных для используемых в строении более толстыми стенками и окрасом в оранжевый оттенок.

Дно траншей выкладывают песком слоем в 10 см, а сверху укладывают трубы. Они должны идти по прямой линии. Никаких поворотов, поскольку это будет препятствовать прохождению стоков.

Основные этапы обустройства канализации

Правильный порядок действий позволит рационально распорядиться отведенным бюджетом и временем на прокладку системы. Алгоритм работы следующий:

  • Первый этап – проектирование. Необходимо создать две схемы автономной канализации (внутренней и наружной части) с привязкой к конкретному объекту. Поскольку вы делаете проект для себя, не обязательно придерживаться норм разработки конструкторской документации, будет вполне достаточно простого эскиза с указанием размеров. Это не только даст полное представление об объеме предстоящих работ, но и позволит составить смету на необходимые материалы.
  • Второй этап – закупка материалов. Не следует выбирать дешевую продукцию из страны восходящего солнца. Проверяйте качество товара, поскольку от этого зависит надежность системы. Также заметим, что отечественные производители тоже выпускают хорошую продукцию.
  • Третий этап – монтаж внутренней разводки, установка сантехнического оборудования и его подключение к системе. Рекомендуем предварительно разметить трасу прокладки, вполне возможно, что в процессе этого могут обнаружиться не учтенные в проекте факторы, например стальные балки на пути прокладки труб.
  • Четвертый этап, необходимо провести разметку на местности для внешней части канализации (траншеи для труб, котлован под систему чистки и дренажные поля).
  • Пятый этап — земляные работы. Это самая трудоемкая часть. Проще привлечь для этой цели спецтехнику (если имеется такая возможность), что существенно ускорит процесс. Необходимо выкопать траншею под трубу очистному накопителю, котлован под него и обустроить дренажные поля. Копать лучше в «сухое» время года, например, в августе – сентябре. В идеале, желательно выкопать котлован и установить в него очистную конструкцию в течение одного дня.
  • Шестой этап – установка очистной системы, укладка внешних труб, обустройство дренажных полей, соединение всех элементов в единую систему.
  • Завершающий этап – тестирование внутренних и внешних частей системы. Если все в порядке, то производится засыпка грунтом внешних элементов, в противном случае предварительно исправляются недоработки.

Материалы, применяемые для изготовления труб

Трубопроводы предназначены для транспортировки стоков, с их помощью происходит соединение (обвязка) всех компонентов системы. Поэтому к выбору этих элементов нужно отнестись со всей ответственностью.

Что касается востребованности, то ранее практически не было альтернатив чугуну, однако теперь появилась стойкая тенденция к использованию пластиковых аналогов. В последнем случае канализация изготовляется своими руками за несколько дней.

В целом у вас есть возможность приобретения трубопроводов сделанных из:

  • Керамики
  • Асбестоцемента
  • Пластика
  • Стали
  • Чугуна

Каждый из них мы рассмотрим более подробно далее.
Канализационные трубы

Чугунные трубы

К преимуществам этой продукции можно отнести:

  • Универсальность применения. Чугун может успешно использоваться как для создания наружной канализации частного дома, так и внутренней.
  • Прочность. Трубы хорошо переносят статическое давление и удары.
  • Длительный срок эксплуатации. Равен порядка 20-30 годам в зависимости от качества установки и правильности эксплуатации.
  • Высокая устойчивость к перепадам температур.
  • Хорошо переносят небольшое внутреннее давление.
  • Имеют высокую коррозионную стойкость и гидроизоляцию.
  • Высокая шумоизоляция.

Для наружного монтажа они дополнительно покрываются специальными составами, направленными против коррозии. Что касается недостатков устройства канализации в частном доме из чугунных трубопроводов, то можно выделить:

  • Высокую стоимость.
  • Немалый вес.
  • Периодическое возникновение засоров. Появляются из-за высокой шероховатости внутренних стенок труб.
  • Трудоемкий монтаж, при котором необходима чеканка стыков.

Стальные аналоги

К преимуществам стальной канализации относится:

  • Высокая прочность к повреждениям и механическим воздействиям.
  • Отлично справляются с резкими перепадами температур.
  • Могут переносить большое внутреннее давление, что позволяет применять их не только в безнапорной канализации, но и в напорной.
  • Изготовляются из нескольких марок стали.

Недостатками являются:

  • Высокая склонность к коррозионным процессам. Этот недостаток может частично компенсироваться внутренней и внешней обработкой, например, нанесением эмалированного покрытия.
  • Немалый вес изделий. Возникает потребность в грузоподъемной технике во время проведения монтажных работ.
  • Высокая цена.
  • Трудоемкий монтаж. Заключается в качественной герметизации соединений.

Керамические трубы

Ранее керамика была так же популярна, как и чугун, это объясняется ее приемлемыми техническими показателями. К преимуществам этих труб относят:

  • Длительность эксплуатации.
  • Полная инерционность к транспортируемым жидкостям, даже если они обладают высокой агрессивностью.
  • Стойкость к резким температурным изменениям.
  • Великолепная гидроизоляция.

Недостатки:

  • Малая длинна изделий. Производство труб ведется с длиной 600 мм, что приводит к большому количеству стыков. Это увеличивает риск утечки.
  • Хрупкость. Монтаж канализации в частном доме и транспортировку нужно проводить аккуратно, так как даже небольшой удар может привести к появлению трещин.

Трубы из асбестоцемента

Эти изделия изготовляются из портландцемента и асбестового волокна. Лет тридцать назад они считались хорошей альтернативой для установки в частном доме. Их преимуществами считаются:

  • Небольшой вес.
  • Великолепная гидроизоляция.
  • Длительный срок использования (при условии правильной эксплуатации и установки).
  • Отсутствие коррозионных процессов, так как металлические элементы полностью отсутствуют.
  • Химическая и температурная устойчивость.

К недостаткам можно отнести только хрупкость изделия, что необходимо учесть при монтажных работах и проектировке системы.ПВХ канализационные трубы

Пластмассовые трубы

Являются наиболее актуальным вариантом в наше время, изготовляются из разных видов пластмасс. Могут использоваться для внутреннего и наружного применения. По материалу, используемому для производства, делятся на: ПВХ, полипропиленовые и полиэтиленовые.

Преимущества:

  • Приемлемая цена.
  • Широкий ассортимент.
  • Приемлемая прочность.
  • Стойкость к химически активным веществам.
  • Полное отсутствие коррозии.
  • Возможность установки своими руками канализации в частном доме благодаря простому способу сборки.
  • Внутренняя поверхность идеально гладкая, что не приводит к появлению засоров и обрастаний.
  • Простая транспортировка.

Именно за счет этих неоспоримых преимуществ изделия из пластмассы получили широкое распространение и высокую популярность.
