Греющий кабель для канализационных труб: виды, как выбрать и правильно провести монтаж

Нагревательные кабели (виды)

Резистивный

Производят в одно- и двухжильном исполнении. Основой изделия такого типа является токопроводящая (нагревательная) жила, которая при прохождении электрического тока выделяет тепло по закону Джоуля-Ленца. Нагревательная жила изолируется, как правило, термостойким материалом (например, фторопластом). В некоторых видах используется двойная изоляция. Далее располагается металлическая экранирующая оплетка в виде сеточки из тонких проводников или просто фольги. Эта оболочка защищает его от механических повреждений, а также является экраном. Поверхность провода покрыта термостойкой оболочкой.

Рисунок 2. Конструкция резистивных кабелей

Работает этот кабель следующим образом. Если он одножильный, то подвод электроэнергии необходимо осуществлять с двух сторон (как показано на рисунке внизу слева), а провод петлей равномерно распределять по всей длине, что крайне неудобно. Проблема двустороннего подвода питания решена в двухжильных изделиях, хотя принцип действия аналогичен, но выполнять монтаж и подключение более удобно (на рисунке внизу справа). Кроме этого для обоих видов необходимо использовать контроль температуры его поверхности при помощи терморегуляторов.

Рисунок3. Способы подключения одножильного и двухжильного резистивных кабелей

Зональный

Он является разновидностью резистивного, а точнее модифицированная версия двухжильного. Модификация заключается в том, что в нем добавлены короткие отрезки нагревательных спиралевидных проводов, расположенных с некоторым шагом. Теперь, в отличие от своего предшественника, его можно отрезать кусками нужной длины с определенным шагом.

Рисунок 4. Конструкция зонального нагревательного кабеля

Саморегулирующий

Представляет собой провод с двумя, параллельно расположенными, медными жилами, между которыми находится полупроводник. Эта конструкция покрывается защитными, электроизолирующими и экранирующими оболочками. Удельное сопротивление электрическому току полупроводника прямо пропорционально его температуре. То есть чем выше его температура греющего, тем сопротивление между двумя жилами возрастает и наоборот. Как и у предыдущих изделий, тепло выделяется по тому же закону (Джоуля-Ленца) но не в токоведущих жилах, а в разделяющем их полупроводнике. Поскольку его проводимость зависит от температуры, то величина тока тоже будет меняться, а, следовательно, и мощность. По сути, этот провод сам себе нагреватель и терморегулятор на любом его участке по всей длине. Соответственно количество тепла на каждом участке будет выделяться по-разному, таким образом, что независимо от внешних условий температура его поверхности будет практически одинакова в каждой точке.

Рисунок 5. Принцип саморегулирования проводимости греющего кабеля

Индуктивный

Такой нагревательный кабель состоит из изолированной токопроводящей жилы, намотанной вокруг ферромагнитного сердечника, которым является труба. Переменный ток создает переменный магнитный поток, который индуцирует в ней вихревые токи, а они ее и нагревают.

Такой нагрев считается устаревшим и сейчас используется крайне редко. Это связано не только с низким КПД, но и с тем, что его можно применить лишь для труб из металла.

Греющий кабель 26м для обогрева труб саморегулирующийся

Фото: pokupki.market.yandex.ru

Готовая к установке секция саморегулирующегося греющего кабеля, мощностью 16 Вт/м., неэкранированного применяется для обогрева снаружи бытовых и промышленных трубопроводов, труб водопровода, канализации. Основой нагревательного саморегулирующегося кабеля служит полупроводящая матрица, внутри которой расположены две токопроводящие медные жилы. Выделение тепла происходит в матрице, сопротивление которой меняется в зависимости от температуры поверхности, что обеспечивает эффект саморегулирования (при повышении температуры сопротивление матрицы возрастает, тепловыделение падает и наоборот). Благодаря эффекту саморегуляции, самонагревающийся греющий кабель не будет перегреваться или перегорать даже когда его отдельные участки запираются.

Греющий кабель 26м для обогрева труб саморегулирующийся

Как выбрать греющий кабель

Один из основных вопросов, с которым сталкивается каждый покупатель кабеля — вопрос о том, какой вид продукции стоит предпочесть. Многое зависит от того, какой способ установки будет оптимальным для вашего случая

Например, если планируется монтаж провода внутрь трубы, при выборе товара следует обращать внимание на наличие герметичной концевой муфты, на высокую степень защиты, на отсутствие вредных веществ в составе, которые могут выделяться при нагревании.

Среди других важных параметров можно отметить:

уровень мощности системы (рассчитывается по специальной формуле). В случае с резистивными одно- и двужильными проводами от мощности будет зависеть и длина изделия;
наличие экранирующего покрытия

Это особенно важно, если речь идет об укладке проводки в жилых домах, на объектах, где находится много электрической, компьютерной, бытовой техники, на производствах;
бренд. На отечественном рынке представлено немало достойных производителей, в каталогах которых можно найти изделия с любыми характеристиками. Импортная продукция уже достаточно давно пользуется популярностью, так как отличается безупречным качеством, надежностью, безопасностью.

Импортная продукция уже достаточно давно пользуется популярностью, так как отличается безупречным качеством, надежностью, безопасностью.

Какие трубы нуждаются в обогреве

                Необходимо учесть, что большинство канализационных труб в обогреве не нуждаются. Если они расположены внутри здания, то воздействию низких температур, как правило, не подвергаются. Кроме того, система имеет определенный уклон, благодаря которому стоки достаточно быстро проходят в коллектор и не задерживаются в трубах. Вносит свою лепту и температура стоков — большие объемы воды, чаще всего, теплые, так как они выпускаются из ванны, получены при мытье посуды или стирке.

Обогрев канализации необходим только в отдельных случаях:

  • для наружной части системы, обеспечивающей следование стоков до коллектора или очистной установки;
  • трубопроводов, по которым осветленные стоки проходят к полям фильтрации или выводятся в фильтрационные колодцы;
  • для трубопроводов, подводящих воду к промывочным фильтрам септиков или очистных станций.

Основная проблема состоит в
сложности определения степени риска для того или иного участка труб. Факторов
воздействия на систему очень много, от уровня промерзания грунта в зимнее время до глубины
залегания почвенных вод. Дополнительную сложность образует постоянное изменение
условий, появление новых факторов, создающих угрозу замерзания для канализации. Если монтаж системы выполнен
грамотно, с соблюдением всех требований СНиП, опасаться нечего. Но возможность
погрузить трубопровод на нужную глубину имеется не всегда — могут помешать
гидрогеологические условия участка или наличие других коммуникаций, мешающих выполнить
работы по всем технологическим правилам. Выходом из положения является обогрев канализационных труб
греющим кабелем.

Конструкция

Электрический ленточный, представляет собой кабель, который можно протянуть внутри трубы. Нагревательный кабель имеет в своем сечении следующие элементы:

  • Проводник из металла
  • Нагревательный кабель покрыт термостойкой изоляцией из поливинилхлорида (ПВХ)
  • внутренний изоляционный слой покрыт фторопластовым защитным покрытием.
  • Все проводники покрыты экраном из медной сетки.
  • Последний, внешний слой изоляции нагревателя также выполнен из термостойкого ПВХ-покрытия.

Внешний изоляционный слой на греющем кабеле обладает следующими свойствами. Он не только устойчив к влаге и высоким температурам, но и полностью устойчив к агрессивным химическим средам.

Кроме того, греющий кабель для протяжки внутри водопроводных труб изготовлен из материалов, состав которых одобрен для использования в пищевой промышленности. Поэтому его можно устанавливать в трубах для питьевой воды.

Также, нагревательный кабель, часто, оснащен регулятором температуры, благодаря этому он является саморегулирующимся и позволяет устанавливать собственную температуру.

Это позволяет контролировать температуру внутри установки без вмешательства человека. Если температура превысит установленные значения, автоматический регулятор отключит систему. Эти особенности устройства предотвращают перегрев и экономят потребление энергии.

Греющий кабель для установки внутри трубы имеет следующие преимущества:

  • Надежная работа
  • Высокая безопасность.
  • Нагревательный кабель можно использовать как в помещении, так и на улице
  • Простота установки и эксплуатации.
  • Возможность экономии энергии за счет автоматизации

Пожалуй, единственным недостатком этих нагревательных приборов является их зависимость от электроэнергии. По этим причинам целесообразно устанавливать дополнительные источники.

Преимущества нагревательного кабеля

Внутритрубный электрический кабель представлен изделием, регулирующем сопротивление в тех показателях, которые необходимы для поддержания температуры. Конструкция использует свойство проводника из металла – проводит нагрев при прохождении через него электрического тока. Большее сопротивление подразумевает больший нагрев.

Для того, чтобы эксплуатировать кабель в воде, он должен обладать самой высокой степенью защищенности. Первая эксплуатация изделия должна быть проведена при внутритрубной температуре + 5*С. С понижением температуры сопротивление проводника должно увеличиваться, чтобы поддерживать в водной трубе необходимую температуру.

К достоинствам нагревательного кабеля относят такие преимущества:

  1. Надежность. Заключается в постоянной поддержке заданной температуры и предотвращение промерзания водной системы в холодное время года.
  2. Безопасность. Ее уровень всегда высокий, благодаря конструкции изделия и температурного регулятора, особенно в трубе с водой для питья.
  3. Возможность использования во внутренних и внешних трубных системах, без перегрева.
  4. Удобство и простота в использовании. Кабель просто крепится на трубах, затем вилку втыкают в розетку, и конструкция работает.
  5. Экономичность. Электрическая энергия расходуется незначительно, благодаря автоматическому температурному регулятору. Присутствует самостоятельная регуляция мощностей.
  6. Универсальность. Возможность эксплуатации системы в земле, в постройке и на воздухе. Кабель устанавливают в трубу или на ее поверхность.

Применяют наружный саморегулирующийся кабель без оплетки, обогревающий пластиковые трубы, а также внутренний, выдерживающий высокое давление в самой трубе и сопровождающийся заземляющим экраном. Таким образом, потребитель может сам выбрать – использовать ему наружный кабель или внутренний. И первый, и второй типы изделий защищают трубы от обледенения и поддерживают в них нужный температурный режим, и особенно предназначены для плохо изолированных трубопроводов промышленных предприятий и жилых домов.

Мощность кабеля зависит от размеров трубы, толщины изоляционных материалов и температурного режима снаружи трубы и внутри нее.

ВАЖНО! На случай отключений электрической сети, на больших направлениях магистралей водных труб желательно применять запасные источники электрической энергии.

Виды

  1. Какой кабель греющий для обогрева труб можно встретить в продаже?

Вот перечень его разновидностей:

  • Одножильный резистивный — это одиночный проводник с высоким электрическим сопротивлением в изоляционной оболочке. Иногда снабжается экранирующей оплеткой, подключаемой к заземлению и призванной защитить расположенное вблизи кабеля электронное оборудование от наведенных паразитных токов;
  • Двужильный резистивный, как и следует из названия, отличается от своего ближайшего родственника лишь наличием двух проводников в общей изоляции;

Резистивные кабельные нагреватели — одножильный и двужильный

Зональный греющий кабель для трубопровода включает две токоведущих жилы с низким сопротивлением, соединенные нагревательными элементами;

Устройство зонального кабеля

Саморегулирующийся греющий кабель для труб состоит из пары токоведущих жил и расположенной между ними матрицы из полимера с высоким коэффициентом расширения, при  нагреве с добавкой мелкодисперсного проводящего ток материала  (например, графитовой пыли).

Структура саморегулирующегося нагревателя

ТОП-5 лучших производителей теплого кабеля

Ведущими производителями нагревательных кабелей являются:

  1. Шведская компания Thermo Industri AB занимается производством кабелей для обогрева бытовых и магистральных трубопроводов. Для изготовления систем используется автоматическое оборудование, что повышает качество продукции и снижает стоимость изделий. Производитель предлагает термические регуляторы и дополнительные приборы, обеспечивающие надежную работу нагревателей для труб.
  2. Изделия Eltrace выпускаются компанией с французскими корнями. Фирма специализируется на выпуске нагревательных элементов с автоматической регулировкой температуры. Для бытового применения предлагается серия изделий Tubes-heat. Линейка Traceco подходит для монтажа на промышленные трубопроводы. Но допускается применение изделий и в частном секторе.
  3. Изделия Thermon выпускаются американской компанией. Оборудование отличается простотой монтажа и пониженным энергопотреблением. Компания предлагает изделия с саморегуляцией температуры.
  4. Датская компания Devi предлагает нагреватели резистивного типа, а также оборудование с саморегуляцией. Фирма специализируется на выпуске нагревательных элементов более 50 лет. Продукция отличается повышенным качеством и простотой монтажа.
  5. Российский производитель Теплолюкс (ССТ) выпускает нагревательные элементы для труб и пола. Продукция отличается пониженной ценой при высоком качестве изготовления.

Если на участке используется нестандартная разводка труб. То владельцу понадобится самостоятельно создать нагревательный контур или обратиться в компанию. При обустройстве электрической нагревательной цепи следует помнить о безопасности и предусматривать установку защитных элементов, исключающих риск поражения током.

Обзор греющего кабеля и тест, не пропустите видео:

Как греющий кабель подключить к сети:

Виды греющего кабеля

                Существуют разные конструкции греющего кабеля:

Резистивный

Самый простой вариант
конструкции. Имеет строго определенную длину, не позволяет обрезать или
соединить несколько кусков, так как сопротивление либо слишком уменьшится, что
создаст аварийную ситуацию для электрического провода и аппаратуры, либо увеличится и резко
уменьшит эффективность работы кабеля. Есть конструкции с одним и двумя
проводниками. Первый вариант требует укладки в сложенном пополам виде, так как
концы должны быть подключены в одной точке. Второй вид можно укладывать как
угодно, так как двойной проводник представляет собой один провод, который
попросту проходит до конца и возвращается назад.

Резистивный кабель имеет массу
недостатков, но его привлекательность для пользователя заключена в низкой
стоимости.

Резистивный и зональный греющий элемент

Зональный

               Конструкция зонального вида представляет собой двойной проводник в изоляции, вокруг которого равномерно обмотана греющая нихромовая нить. Она через равные промежутки соединена с проводниками, что позволяет получить соответствующие зоны нагрева. Такая система не зависит от длины контура и может греть трубопроводы любых размеров. Применение зонального типа облегчает монтаж греющего кабеля на канализационную трубу и дает некоторые преимущества:

  • стартовые токи отсутствуют;
  • при повреждении нихромовой нити на отдельном участке, остальная часть кабеля продолжает работать;
  • мощность нагрева не зависит от длины контура;
  • характеристики не меняются со временем.

Недостатками можно считать
опасность местного перегрева участка кабеля и возможность его повреждения во
время монтажа. Цена такого нагревателя несколько выше, чем у резистивных типов,
но значительно ниже, чем у саморегулирующихся конструкций.

Саморегулирующийся

                Саморегулирующий кабель

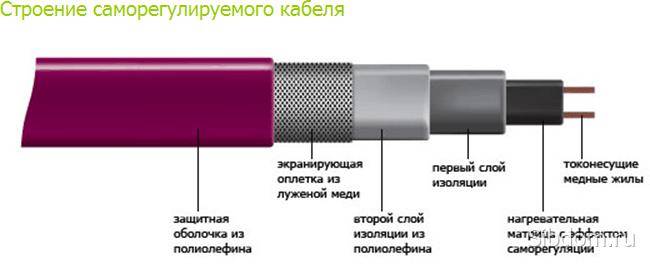

состоит из двух проводников, на которые напрессована полимерная греющая
матрица, защищенная двойным слоем внутренней изоляции, медным экраном и внешним
защитным изоляционным слоем. Особенность
его работы состоит в способности создавать свою температуру на разных участках
кабеля в зависимости от внешних условий. Чем ниже температура, тем сильнее
тепловыделение в данной точке. Самогреющий кабель для канализации представляет наиболее
эффективное решение проблемы перемерзания трубопровода, но его стоимость
существенно выше, чем у более простых конструкций.

Греющая пленка

 В самых сложных случаях используют греющую
пленку. Она обертывается вокруг трубы, обеспечивая равномерный прогрев всей
поверхности. Это позволяет получить максимальную эффективность обогрева, но значительно
усложняет и замедляет монтажные работы. В то же время, пленка потребляет
гораздо меньше электроэнергии, что позволяет значительно снизить расходы.
Учитывая, что монтировать
систему приходится один раз, а платить за использованные ресурсы —
постоянно, подогрев
канализационных труб с помощью пленки можно считать вполне удачным
вариантом.

Какие характеристики важны для выбора?

Перед походом в магазин обязательно уточните диаметр водопроводной трубы, длину участка, который нуждается в обогреве, максимально низкую температуру воздуха (грунта) – так будет легче определиться с выбором, потому что предложений действительно много.

Итак, обращаем внимание на следующие моменты:

  • наличие защитной пленки – обеспечивает заземление и делает кабель более надежным;
  • тип наружной изоляции;
  • температурный класс и мощность;
  • компания-производитель.

Возможно, для канализационной системы и подойдет кабель с изоляцией из полиолефина, но для внутреннего монтажа в водопроводную трубу рекомендуем защиту из фторопласта. Для наружной установки сгодится фторполимер, который защитит и от влаги, и от ультрафиолета.


Если необходимо обогреть трубы небольшого диаметра, подойдет проводник низкотемпературного типа. Он нагревается до + 65 ºС, максимальная мощность – около 15 Вт/м

Среднетемпературные системы годятся для труб большего диаметра. Максимальная температура нагрева +120°С, мощность достигает 33 Вт/м.

Наиболее мощными считаются высокотемпературные системы с максимальной температурой до +190°С и удельной мощностью до 95 Вт/м. Однако их обычно в быту не применяют – это изделия для промышленного использования.

Подходящую мощность можно выбрать, ориентируясь на диаметр трубы. Например, для водопроводов с диаметром до 2,5 см подходят кабели мощностью 10 Вт/м, от 2,5 см до 4 см – 16 Вт/м, от 4 до 6 см – 24 Вт/м и т.д.

Есть несколько марок греющего кабеля, которые уже давно зарекомендовали себя только с лучшей стороны.

Известная продукция зарубежных компаний:

  • Nelson;
  • Lavita;
  • Devi;
  • Ensto;
  • Raychem.

Среди российских производителей выделяется компания ССТ (Теплолюкс), выпускающая качественные изделия бытового назначения.

Как подключить греющий кабель для водопровода

Существует два способа прогрева водяной трубы при помощи греющего кабеля:

  • внутренний;
  • наружный.

Если говорить о внутреннем подключении греющего кабеля, то здесь важно соблюсти два момента:

  • подобрать кабель, изоляция которого предусматривает его размещение внутри трубы, в т.ч. по санитарным показателям для труб с питьевой водой;
  • обеспечить полную герметизацию места ввода кабеля в трубу.

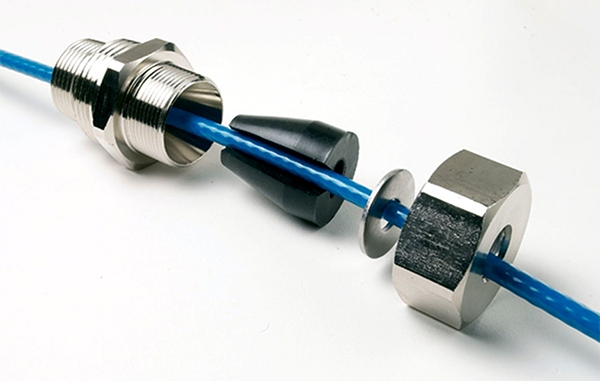

Ввод можно организовать либо через стандартный тройник, либо через фильтр для воды, вынув из него внутренности.

При наружном размещении кабеля, я могу порекомендовать выбрать вариант с утеплением. А использовать в качестве утеплителя следует либо фольгированную базальтовую вату, либо чехлы для труб из вспененного полиэтилена, но сам кабель при этом примотать к трубе алюминизированным скотчем. Эти процедуры позволят очень серьезно сократить расходы по электроэнергии на весь срок эксплуатации системы.

Если прогреваемая труба изготовлена из пластмассы, рекомендую до установки греющего кабеля оклеить ее алюминиевой фольгой или алюминизированным скотчем – это позволит равномернее распределить температуру. При укладке кабеля ни в коем случае не натягивать его, а в местах нахождения запорной арматуры делать петли, чтобы не нарушить его в процессе обслуживания и ремонта узла.

Если одной нитки кабеля не достаточно для прогрева трубы, можно выбрать два пути решения этой проблемы:

  • навивка кабеля вокруг трубы или укладка его зигзагообразно;
  • прокладка нескольких греющих кабелей.

При навивке важно не переусердствовать с натяжкой, а при укладке нескольких, выбрать минимальный угол их взаимного расположения в 120°. Очевидно, что таких ниток не может быть больше трех

Температурный датчик, в случае его установки, лучше всего располагать между нитками кабелей. Если это невозможно – на небольшом отдалении от греющего кабеля

И важно также помнить, что греющие кабеля ни в коем случае не должны пересекаться, потому что неизбежно возникший в этом месте перегрев может привести к быстрому выходу из строя всей системы

Находящиеся в неблагоприятных условиях эксплуатации системы кабельного обогрева труб, следует включать с использованием УЗО.

Также существуют резистивные ленты для обогрева труб, действующие по принципу ПЛЭНов – пленочных электронагревателей. Они имеют фиксированную длину и ширину, рассчитываются на рабочую температуру в 40 – 45°С и подключаются к сети параллельно. К их достоинствам следует отнести простой монтаж, минимальную толщину и возможность быстрой замены одной пленки в случае выхода из строя, что происходит крайне редко. При этом вся система продолжает работать.

Монтаж

Наружный монтаж

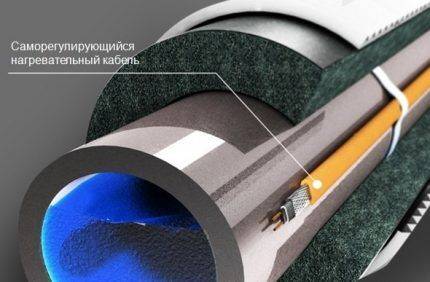

Подобный вариант установки отличается простотой выполнения. Суть работы сводится к креплению греющего кабеля к трубе, для чего используется липкая лента или металлическая сетка. Также допускается зафиксировать кабель по прямой линии либо в виде спирали. При использовании последнего метода удается добиться увеличенного подогрева воды. Справиться с задачей по наружному монтажу может и рядовой владелец, так как здесь не требуется специальных навыков и оборудования.

Монтаж внутренний

В случае если владелец остановил выбор на внутреннем варианте установки, то лучше всего привлечь к выполнению этих работ квалифицированных специалистов. Суть работы сводится к врезке в трубу особого тройника, посредством которого через особую муфту обеспечивается введение провода внутрь.

Следует в обязательном порядке позаботиться о выполнении герметизации

Вдобавок к этому, пытаясь просунуть шнур сквозь муфту, необходимо обращать внимание на то, чтобы покрытие греющего кабеля не было повреждено резьбой. Для создания греющих проводов используют материалы, обладающие экологичностью, за счет чего их применение никак не влияет на качество питьевой воды

Для водостоков

Особенностью греющих проводов для водостоков является то, что они рассчитаны на использование в системе водопровода повышенной линейной мощности. Сборка водостоков осуществляется с использованием труб большого диаметра. В дополнение к этому здесь не возникает необходимости в их утеплении.

Превратить ледяные массы больших размеров можно при наличии греющего шнура, показатель мощности которого должен составлять 30-50 ватт на метр. Не повысит эффективность работы кабеля и его оснащения термореле. Включать подобный обогрев следует без совместного использования с автоматикой при возникновении необходимости в борьбе со льдом, покрывающим конструкцию кровли и водостоки.

КАКИЕ КАНАЛИЗАЦИОННЫЕ ТРУБЫ НУЖНО ОБОГРЕВАТЬ

Какие канализационные трубы нужно обогревать

  1. Трубы наружной канализации, ведущие к ЛОС или септику.
  2. Трубы, ведущие от септика к дренажной системе или фильтрующему колодцу.
  3. Трубы, используемые для отвода промывочных вод от фильтра.

Зачастую эти трубы прогревают одним из двух способов:

  • использованием труб со встроенной системой обогрева;
  • применением греющего кабеля.

О кабеле вы уже знаете, осталось поговорить лишь о термоизолированных трубах. Они представляют собой сэндвич-систему, состоящую из пластиковой трубы, саморегулирующегося кабеля, а также из гидро- и термоизоляции. Такие трубы позволяют обойтись без монтажа кабеля, но стоят при этом достаточно дорого.

Разновидности нагревательного кабеля

Все нагревательные системы подразделяются на 2 большие категории: резистивные и саморегулируемые. Каждый вид имеет свою область применения.

Предположим, резистивные хороши для обогрева коротких отрезков труб небольшого сечения – до 40 мм, а для протяженных участков водопровода лучше использовать саморегулируемый кабель (по-другому – саморегулирующийся, «самрег»).

Тип #1 – резистивный

Принцип действия кабеля прост: по одной или двум жилам, находящимся в изоляционной обмотке, проходит ток, нагревающий его. Максимальная сила тока и большое сопротивление в сумме дают высокий коэффициент тепловыделения.

В продаже имеются куски резистивного кабеля определенной длины, имеющие постоянное сопротивление. В процессе функционирования они отдают одинаковое количество тепла по всей протяженности.Одножильный кабель, как можно судить по названию, имеет одну жилу, двойную изоляцию и внешнюю защиту. Единственная жила выполняет функцию нагревательного элемента

При монтаже системы необходимо помнить, что одножильный кабель подключается с обоих концов, как на следующей схеме:Схематически подключение одножильного вида напоминает петлю: сначала он подсоединяется к источнику энергии, потом протягивается (наматывается) по всей длине трубы и возвращается назад

Замкнутые отопительные контуры чаще применяют для обогрева кровельной водосточной системы или для устройства «теплого пола», но вариант, применимый к водопроводу, тоже существует.Особенностью монтажа одножильного кабеля на водопроводную трубу является укладка его с двух сторон. При этом используется только внешний тип подключения

Для внутреннего монтажа одна жила не подходит, так как укладка «петли» займет много внутреннего пространства, к тому же случайное пересечение проводов чревато перегревом.

Двухжильный кабель отличается разделением функций жил: одна отвечает за нагревание, вторая – за подачу энергии.Отличается и схема подключения. В «петлеобразном» монтаже необходимость отпадает: в результате кабель присоединяется одним концом к источнику питания, второй протягивается вдоль трубы

Двухжильные резистивные кабели используются для водопроводных систем так же активно, как и самреги. Их можно монтировать внутрь труб, используя тройники и уплотнители.

Главный плюс резистивного кабеля – невысокая стоимость. Многие отмечают надежность, длительный срок службы (до 10-15 лет), простоту монтажа.

Но есть и недостатки:

  • высокая вероятность перегрева в местах пересечения или близкого расположения двух кабелей;
  • фиксированная длина – нельзя ни увеличивать, ни укорачивать;
  • невозможность замены перегоревшего участка – менять придется полностью;
  • отсутствие регулировки мощности – она всегда одинаковая по всей длине.

Чтобы не тратиться на постоянное подключение кабеля (что нецелесообразно), устанавливают термостат с датчиками. Как только температура опускается до + 2-3°С, он в автоматическом режиме запускает нагрев, при повышении температуры до + 6-7°С энергия отключается.

Тип #2 – саморегулируемый

Этот тип кабеля является универсальным и может использоваться для различного применения: обогрева кровельных элементов и систем подачи воды, канализационных магистралей и емкостей с жидкостью.

Его особенность – самостоятельная регулировка мощности и интенсивности подачи тепла. Как только температура опускается ниже контрольной точки (предположим, +3°С), кабель начинает нагреваться без постороннего участия.Схема саморегулирующего кабеля. Главное отличие от резистивного аналога – проводящая нагревательная матрица, которая отвечает за регулировку температуры нагревания. Изоляционные слои не отличаются

В основе принципа работы самрега лежит свойство проводника уменьшать/увеличивать силу тока в зависимости от сопротивления. При увеличении сопротивления сила тока уменьшается, что ведет за собой и уменьшение мощности.

Что происходит с кабелем в момент охлаждения? Сопротивление падает – сила тока увеличивается – начинается процесс нагревания.

Преимущество саморегулируемых моделей состоит в «зональности» работы. Кабель сам распределяет свою «рабочую силу»: тщательно прогревает остывающие участки и поддерживает оптимальную температуру там, где сильный нагрев не нужен.Саморегулирующий кабель работает постоянно, и это приветствуется в холодное время года. Однако во время оттепели или весной, когда прекращаются заморозки, держать его включенным нерационально (+)

Кабели постоянного нагрева для частного дома

При выборе нагревательного кабеля требуется расчет теплопотерь канализационных труб в зимний период. После этого тепловая мощность нагревателя подбирается так, чтобы перекрыть их с запасом в 20-60%.

Монтаж их прост и даже не нужно тянуть отдельную ветку от электрощитка. Греющие кабели достаточно снабдить вилкой для домашней розетки – все равно что подключить ТЭН в водонагревателе. Обогрев труб автономной канализации в частном доме актуален в наше время.

Применяется два вида греющих кабелей постоянной мощности:

Резистивный – может быть одно- или двухжильным.

Не предусматривает возможности регулировать нагрев в процессе работы и требует постоянного контроля.Зональный – как и резистивный кабель для обогрева канализационных труб, работает по принципу постоянного сопротивления. Но не по всей длине, а в циклично повторяющихся зонах. Подходит для стальных трубопроводов.

Нагревательный кабель для канализационных систем

Что такое нагревательный кабель?

В большинстве случаях подогрев труб канализационных осуществляют при помощи нагревательного кабеля. Это наиболее надежный и распространенный способ утепления труб.

Нагревательный кабель

Нагревательный кабель является – это гибкий ТЭН. Его основа представляет собой нагревательную жилу для резистивного кабеля и полимерную матрицу. Когда осуществляется подача напряжения на ТЭН, кабель нагревается.

Виды нагревательного кабеля

Нагревательный кабель для канализационных систем различают нескольких видов:

  • Резистивный (кабель постоянной мощности). Данный вид нагревательного кабеля имеет постоянное расчетное сопротивление по всей длине. Трубу равномерно греет несущая жила независимо от температуры окружающей среды. Такой нагревательный кабель требует постоянного наблюдения за количеством выделяемого тепла.
  • Самонагревающийся (саморегулируемый) кабель. В основе данного вида кабеля матрица из полупроводников. Именно она изменяет проводящие свойства кабеля, которые зависят от температуры окружающей среды.

Самонагревающийся кабель

Применение самонагревающегося кабеля не требует установки системы контроля, так как данный вид кабеля автоматически уменьшает или увеличивает мощность при изменении температуры окружающей среды.

Особенности нагревательного кабеля

Наиболее распространенным является обогрев труб канализационных при помощи самонагревающегося кабеля. Особенности данного вида нагревательного кабеля:

  • Мощность самонагревающегося кабеля составляет в среднем 33 Вт на каждый метр трубы.
  • В самонагревающемся кабеле применяется лента специальная армированная клейкая лента с алюминиевым напылением.
  • Самонагревающийся кабель можно разрезать на куски необходимой для монтажа длины.
  • Кабель, длина которого превышает восемьдесят метров, можно подключать непосредственно к розетке.

Способ монтажа нагревательного кабеля

Обогрев канализационной системы можно осуществить двумя способами:

  • Вмонтировать нагревательный кабель внутрь трубы.
  • Проложить нагревательный кабель снаружи трубы.

Наибольшее распространение получил второй способ утепления труб водоснабжения и канализации. Монтаж нагревательного кабеля внутрь канализационной трубы специалисты рекомендуют крайне редко, поскольку такой способ подходит лишь для труб небольшого диаметра.

Монтаж и подключение греющего кабеля своими руками

                Установка
греющего элемента не представляет особой сложности. Удобнее всего выполнять
работы во время монтажа системы, чтобы не пришлось раскапывать уже использующиеся
трубы. Если планируется обогревать систему снаружи, перед монтажом утеплителя
вдоль трубопровода укладывают нагреватель и фиксируют его скотчем.
Устанавливать самогреющий
кабель для канализации внутри трубы несколько сложнее, так как надо
совмещать укладку системы к установкой нагревателя

Важно довести элемент до
самого отверстия слива,
которое является участком, подверженным воздействию холода

                Соединения необходимо изолировать термоусадочной трубкой, которую нагревают горелкой или строительным феном. Для ввода используется косой тройник с заглушкой, в которой изготавливается отверстие. Через него вводится нагреватель, отвод заполняется теплоизолятором, стойким к высоким температурам. Необходимо следить, чтобы участки нагревателя нигде не пересекались и располагались равномерно, без скоплений и пустых участков.

Достоинства и недостатки систем внутреннего и наружного обогрева

Положительным качеством внутреннего обогрева можно считать то, что его легко монтировать в уже существующие трубопроводы без вскрытия грунта и использования теплоизоляции. Разогрев непосредственно проходящей сливной жидкости не требует большого потребления электроэнергии.

К негативным моментам можно отнести:

  • Уменьшение внутреннего сечения трубы.
  • Вероятность образования заторов.
  • Трудоемкий процесс монтажа на протяженных участках, имеющих переходы и изгибы.
  • Необходимость установки вводного тройника.

Наружный обогревающий кабель для канализации крепится непосредственно к наружной стенке трубы при помощи пластиковых хомутов или липкой ленты, что значительно облегчает монтажные работы.

К недостаткам наружной обогревающей системы можно отнести:

  • Более высокий расход электричества.
  • Необходимость вскрытия траншеи при установке на существующий трубопровод.
  • Дополнительные расходы на обустройство тепловой изоляции.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
