Канализация для бани своими руками: схема и пошаговый инструктаж по устройству

Шаги 2 и 3: Как сделать стены и потолок

Обустройство парной в бане своими руками не обойдется без отделки стен и потолка. При этом владельцу нужно самостоятельно решить, будет ли нуждаться его парная в утеплении, а в частности, будет ли он использовать фольгу с этой целью.

Многие делают стандартно — с минватой и фольгой. Причем такая схема утепления используется не только в банях из кирпича или блоков, или каркаса, но и в срубах, в банях из бруса. Однако на практике все зависит от того, насколько у вас холодные зимы, как хорошо вы провели герметизацию всего, что можно — стен, подвала, крыши, правильно ли у вас работает вентиляция и многого другого.

Бывает, что достаточно рационально подойти к герметизации, и уже проблем с быстрым остыванием парилки нет. Если же они остаются, или вы на все сто процентов уверены, что в вашем климате без утепления не обойтись, то действуйте по описанной ниже схеме.

Предполагается, что стены парилки у вас уже есть. Сам по себе теплоизоляционный «пирог» одинаков для любых стен. Вам и схема не понадобится, если вы поймете его принцип.

Во влажных и жарких помещениях неизбежно появление конденсата, особенно, когда на улице морозная погода. Этот конденсат обязательно должен испаряться. При этом крайне желательно, чтобы он и не попадал внутрь утеплителя, если в качестве него используется минеральная вата. Потому что испаряться из нее вода будет долго, а ее присутствие сильно снижает теплоизоляционные свойства минваты.

Начинайте обустройство стен парилки своими руками с набивки на стены обрешетки. Однако вам заранее стоит продумать, в каком направлении вы будете в итоге крепить вагонку, потому что контробрешетка делается в перпендикулярном длине вагонки направлении.

На схеме показано утепление стены, в качестве примера изображена стена из пеноблока. Подробнее о схеме смотрите тут.

А контробрешетка совпадает по направлению с обрешеткой. Итак, сначала выставляете пропитанные антисептиком брусья обрешетки и крепите их к стенам, полу и потолку так, чтобы они смогли держать маты минваты.

Шаг обрешетки делается по ширине утеплителя минус 1-2 см, чтобы сжать утеплитель и он сам себя удерживал за счет расширения.

Утеплитель вставлен между брусков для утепления стены

Поверх обрешетки крепится пленка либо обычная, либо ветрозащита, либо мембрана гидрозащиты, выпускающая пары из утеплителя наружу.

В пространство между брусьями обрешетки вставляется утеплитель. После чего закрывается либо фольгой, либо любой другой парозащитой. Парозащита герметизируется с помощью металлического скотча, к примеру.

Поверх парозащиты набивается контробрешетка, создающая воздушное пространство толщиной 2,5-3 см, достаточное, чтобы вагонка просыхала.

Утеплитель закрыт пароизоляцией и прибиты контррейки

И уже на контробрешетку крепится вагонка. О том, как это делается, можно почитать здесь.

Вообще же для крепления можно использовать саморезы, дюбели, а также скобы.

ВАЖНО! Все сказанное выше о стенах применимо ко всем типам, кроме каркасного. Там несколько иное устройство, читайте подробно в статье: Делаем утепление стен каркасной бани: правильный «пирог». Потолок в парилке будет либо настильный, либо подшивной

Об устройстве того и другого говорится в этой статье

Потолок в парилке будет либо настильный, либо подшивной. Об устройстве того и другого говорится в этой статье.

В принципе, для утепления годится только подшивной потолок, и его уже сразу делают утепленным со стороны чердака. При этом используются самые разные материалы, но желательно, чтобы они были негорючие и не выделяли ничего вредного при существенном нагреве (мы же помним, что потолок — самая нагреваемая часть парной, ведь горячий воздух стремится вверх).

Узнать больше по потолкам и стенам:

  • Разбираем подробно: как утеплить парилку в бане
  • Делаем утепление кирпичной бани. Почему важнее изнутри, как утеплить стены из кирпича
  • О выборе утеплителя для потолков подробно говорится вот здесь.
  • Как сделать правильно утепление потолка в бане с холодной крышей или мансардой? В чем разница, как не допустить ошибок?
  • Делать утепление потолка бани глиной с опилками или опилками с цементом? Что лучше и есть ли разница?

Водоотвод в моечном помещении

Стандартная русская баня по планировке имеет 2 комнаты:

  • предбанник;
  • парилку, соединённую с моечной.

В стандартных современных дизайнах помещение для мойки и парилка – это две отдельных комнаты. Предбанник выполняет роль комнаты отдыха или раздевалки и в водоотводной системе не нуждается.

Основной фактор, который влияет на то как сделать слив в бане – это тип пола в помещениях, где используется вода.

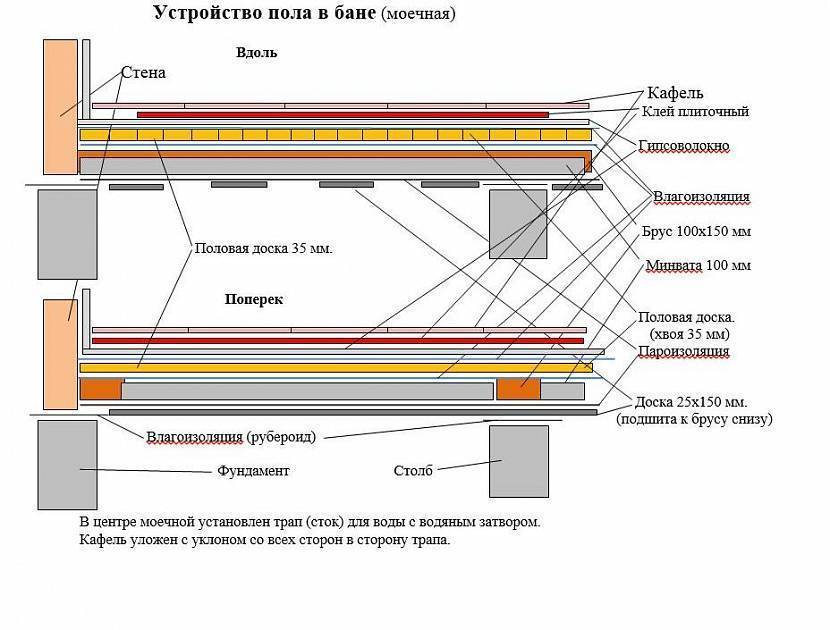

Полы в моечном помещении и парилке делаются по следующим принципам:

Проливной. Конструкция основана на установке лагов. Подходит для южных регионов, где грунт сыпучий, песчаный. Пол устилается досками, между которыми остаются зазоры. Через настил вода стекает напрямую в землю, где сразу впитывается. Использовать такую технологию в центральной полосе и на севере нецелесообразно.

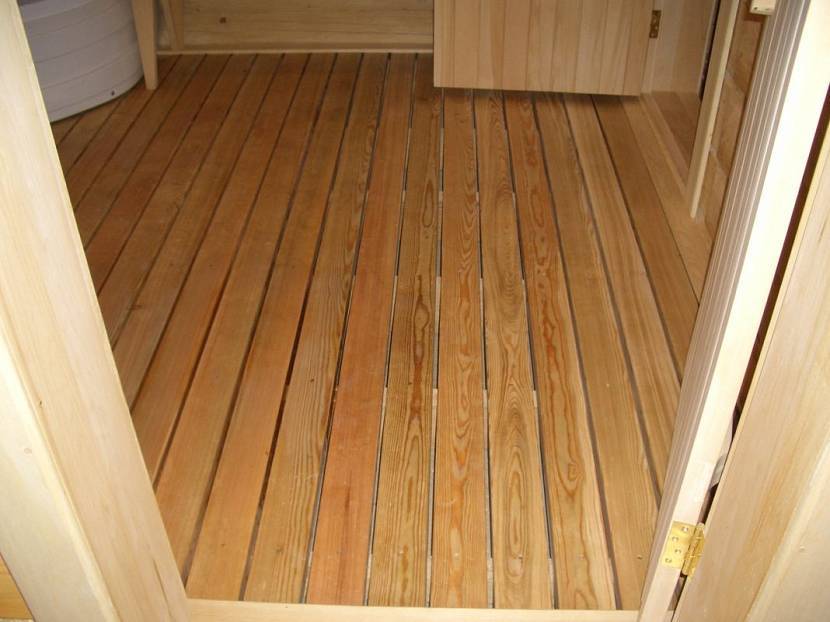

Проливной̆ пол в моечной баниИсточник stroypomochnik.ru

  • Протекающий. Подходит для парных помещений с основанием на столбах или сваях. Пол из древесины устанавливается на лагах. Они закреплены на опорах фундамента или по периметру нижнего венца сруба бани. Сквозь расстояние между половицами вода стекает в нижний отсек. Отсюда попадает в систему водоотвода.
  • Сплошной. В этом случае пол смонтирован без зазоров. Как правило, это бетонная заливка, покрытая керамической плиткой. Сделать уклон пола в бане для слива можно как к центру, так и в один из углов помещения, где устанавливается жёлоб для слива. Водоотводный трап на первых этапах строительства заливается бетонной стяжкой. Такой пол можно сделать в парилках с ленточным типом фундамента.

Укладка пола в моечнойИсточник vladimiruzhegov.ru

В первых двух вариантах конструкция водоотвода состоит из 2 частей: резервуар для сбора отработанной жидкости и водоотводная труба. Снаружи система выглядит по-разному, это зависит от размеров бани, породы почвы и от того как на неё влияет атмосферная температура.

Как сделать слив бани под полом надо решить ещё на самых первых этапах её строительства. От этого зависит тип пола, заливка бетона, необходимо заложить коммуникации заранее, есть вода будет уходить на участок и т.д. Для небольших помещений, которые планируется эксплуатировать редко, подходит простой водоотвод. Здесь не требуется большая сливная яма, её можно расположить прямо под полом или неподалёку от парной.

Если семья большая, а баней предстоит пользоваться на постоянной основе не реже 2 раз в неделю – ставится полноценная канализационная система, оборудованная колодцем для слива с дренажом.

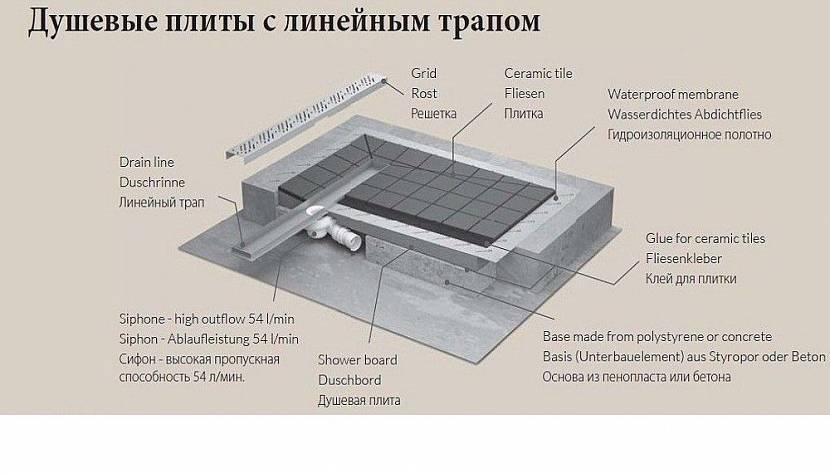

Вариант слива в душевой для баниИсточник handbuilder.ru

Проектирование схемы канализации

Проектирование и прокладка автономной канализационной системы включает две обязательных части:

  • внутренняя – включает коммуникации, проложенные внутри помещения;
  • наружная – объединяет коммуникации за границами постройки.

Проект прокладки канализационной системы при желании можно выполнить и собственными силами.

Выполненный в масштабе план строения с учетом толщины несущих стен и межкомнатных перегородок проще всего начертить на миллиметровой бумаге либо же клетчатом тетрадном листе

Для упрощения расчетов на плане необходимо указать:

  1. Места точек монтажа сантехнических приборов.
  2. Размеры помещений и расстояния от точек слива до перегородок.
  3. Место вывода основной магистрали.
  4. Установку фановой трубы (если предусмотрен унитаз).

На составленном плане сантехнические приборы соединяют с основной трубой по максимально короткой и при этом удобной траектории. Главная задача – минимизировать количество поворотов магистрали.

После этого суммируют длину коммуникаций, не забывая добавить припуск на толщину наружной стены, и приступают к составлению чертежа наружной разводки.

Основные правила, которые стоит учитывать при проектировании наружной разводки:

  1. На месте стыка внутренней и наружной канализации обустраивают смотровой люк.
  2. В точках поворота магистрали и местах, где разветвляются боковые ветки трубопровода, сооружают смотровые колодцы.
  3. Первый ревизионный колодец размещают не ближе, чем 3 метра от бани и не дальше, чем 12 метров.

Согласно прописанным нормам СНиП, при прокладке наружной канализации трубами D 100-150 мм через каждые 15-30 метров прямой магистрали необходимо сооружать смотровые колодцы.

Если в помещении предусмотрен унитаз, а сама постройка возведена на рельефном участке, имеющем большой угол наклона, потребуется соорудить многоступенчатую систему, предполагающую задействование перепадных колодцев

Имея дело с относительно ровным участком, при прокладке наружной сети на всей ее протяженности для обеспечения бесперебойной работы системы нужно лишь выдерживать угол наклона в 10-15 мм на каждый метр.

Проектирование снаружи

При расчётах используются размеры парной, частота применения в будущем, тип грунта. Каждая из конструкций водоприёмника имеет свои нюансы по установке. Дренажный колодец используется чаще всего из-за элементарного устройства в целях личной эксплуатации в дачных условиях. Резервуара для очистки сточных вод хватает для посещения бани группой до 6 человек.

Профессиональная команда проектировщиков поможет определить оптимальный размер колодца в условиях конкретного участка. Не придётся переплачивать за лишний материал и квадратные метры работы обустройщиков.

Конструкции в которых используется септик продаются уже в готовом виде. Объем резервуара варьируется в зависимости от количества возможных посетителей бани. Для большой семьи из 6-7 человек средняя пропускная способность резервуара должна составлять не менее 1,5 м3 в день.

Как прокладываются трубы для слива в бане:

Печь и каменка для бани

Главное место в бане занимает печь-каменка. Она может быть постоянного или периодического действия. Печь постоянного действия имеет тонкие стенки и небольшой объем камней. Как правило, она может поддерживать температуру от 300 до 350°С и снабжена устройством автоматического контроля и регулирования. Нагревается такая печь с помощью электричества, твердого, жидкого или газообразного топливо, В печи этого типа топочная камера и каналы для дымовых газов отгорожены от каменной засыпки стальной стенкой или чугунной плитой.

Печь периодического действия имеет толстую кирпичную кладку и большой объем камней. Каченная засыпка печи в нижней части может нагреваться до 1100°С, а в верхней — до 500°С. Отапливаются печи такого типа, как правило, дровами. Максимальное получение тепла при минимальном использовании топлива возможно только в том случае, если топливо сгорает полностью. Этому в большей степени способствует использование колосниковых решеток. Через них воздух из поддувала имеет равномерный доступ ко всей поверхности топлива. Повысить КПД печи можно, увеличив объем ее разогревающих частей и уменьшив толщину и теплопроводность стенок. Главная деталь любой печи-каменки — топливник, который представляет собой камеру для сжигания топлива. В топливниках, предназначенных для твердого топлива, на глубине 30 см от уровня дверцы располагается колосниковая решетка. Стенки топливника должны быть немного скошены, чтобы по мере сгорания твердое топливо скатывалось на решетку. Под колосниковой решеткой находится зольник, предназначенный для сбора золы и регулирования поступающего в топочное отделение воздуха. Воздух проходит через слой топлива и способствует его полному сгоранию. Усилить или уменьшить подачу воздуха можно с помощью поддувальной дверцы. Для регулирования тяги в дымоходе или в дымовой трубе устанавливается задвижка. Она закрывается только после того, как топливо полностью прогорит, в противном случае скопившийся в печи угарный газ может привести к тяжелому отравлению. Камни в каменке лучше положить на решетку из стальных прутьев, расположенную над топливником. В печах закрытого типа на уровне верхнего ряда камней делается специальная паровая дверца. Она открывается непосредственно перед пользованием парной. Нагреть воду можно в баке или в змеевике. Бак устанавливается в печи, а змеевик — в топливнике.

Применяем приямок

Попадаются участки грунта, которые плохо пропускают воду. В этом случае лучше изготовить приямок для стоков. Они в нем будут собираться, а затем уже удаляться.

Такая канализация бани своими руками делается только из водонепроницаемых компонентов, а жидкость, собравшаяся в приямке отводиться через специальный трубопровод.

При строительстве самого приямка нужно подумать о постройке водяного затвора. Он сможет ограничить попадание в баню неприятных запахов.

Чтобы это сделать необходимо:

  • Вхождение сливной трубы в приямок сделать на высоте около 15 см от его дна;
  • Берется пластина и устанавливается сразу под трубой, при этом она не закрепляется снизу;
  • Оставляется порядка 8 см от дна до пластины, оно будет служить для образования водяного затвора.

Обыкновенные полиэтиленовые трубы, применяемые для канализационных работ, хорошо подойдут для построения канализации. Их можно подключить к системецентральной канализации при условии, если она не сильно загружена.


Принцип работы приямка

Прокладка внутренней канализации бани

Шаг 1. Внутри бани в грунте подготавливают траншеи глубиной минимум в полметра от поверхности почвы. Ширина канав должны быть немного больше диаметра трубопроводов внутренней отводящей стоки разводки.

Траншея для канализационного трубопровода (наружного)

Шаг 2. Создают в канаве уклон к точке выхода канализации из помещения. Проверяют угол при помощи строительного гидроуровня.

Шаг 3. Отсыпают дно траншей песком, трамбуют. Толщина слоя – 10-15 см. На этом этапе также нужно соблюдать уклон.

Шаг 4. Прокладывают все трубы. Горизонтальный трубопровод должен проходить на 30 см выше точки наибольшего промерзания почвы. Трубы рекомендуется утеплить.

Уклон канализационных труб

Шаг 5. Ставят и вертикальные трубы, к которым будут в дальнейшем подсоединяться трапы или тройник для унитаза. Для этого в землю вкапывают палки или металлические штыри, к которым фиксируют трубы. Длина вертикальных трубопроводов должна быть взята с запасом. Лишнее срежется при монтаже водоприемников.

Шаг 6. Устанавливают вентиляционный стояк. Его крепят к стене при помощи хомутов. Вертикальную трубу выводят над кровлей или обрезают в помещении и устанавливают на верхнее отверстие стояка обратный клапан.

Схема вентиляционного стояка

Шаг 7. Во время заливки пола монтируют трапы. Если на стяжку планируется класть еще и кафель, это нужно учесть при установке водоприемников. Стяжка должна иметь уклон в сторону трапа. Кафельное или деревянное покрытие укладывается после высыхания бетона.

Канализационный водоотвод

Системы канализации и водопровода

Канализационный трап

Схема сборки душевого трапа

Шаг 8. Подсоединяют при необходимости унитаз, умывальник и прочее оборудование.

Баня, санузел

Внутренняя канализация готова, но без подключения к наружным элементам использовать ее недопустимо.

Вид канализационной системы

К устройству грамотно спроектированной системы отведения отработанных вод подталкивают не только эстетические нормы, но действующие требования, направленные на поддержание безопасности экологии.

Согласно нормам 30-02-97 сбор и отработку стоков из бани и душа необходимо осуществлять с помощью очистных и фильтровальных сооружений, в которых предусмотрена песчано-гравийная отсыпка

Конструктивных решений автономных канализаций, возводимых при обустройстве бани, может быть множество.

По типу действия независимые системы подразделяются на два вида:

  1. Безнапорная система – предполагает движение сточных вод по ней самотеком. Этот эффект достигается за счет правильно выдержанного угла наклона трубопровода.
  2. Напорная система – предусматривает принудительную транспортировку стоков с задействованием насосного оборудования.

Канализационную систему для банной постройки сооружают, независимо от того, подведен или не подведен к ней водопровод. В любом случае, сам характер объекта подразумевает обильное использование воды, которое необходимо утилизировать.

При обустройстве самотечной системы угол наклона магистрали определяется диаметром труб.

Согласно пункту 18.2 СНиПа 2.04.01-85 уклон канализации в зависимости от диаметра используемых труб должен составлять порядка 15 миллиметров на каждый погонный метр

Самотечная система энергонезависима, но ее довольно проблематично правильно спроектировать при сложном рельефе местности.

Схема обустройства напорной независимой канализации с подключением насосного оборудования в подвале здания, когда септик расположен выше трубы, выходящей из постройки

Срок службы напорной канализационной системы исчисляется не одним десятком лет, а затраты на ее устройство с лихвой окупаются. Главное – задействовать насосное оборудование, оснащенное измельчителем, который перемалывает попадающие в водосток твердые частицы.

Подключение трубопровода к централизованной системе канализации – менее трудоемкий, но при этом более хлопотный способ. Поскольку применить его на практике могут лишь немногие владельцы бань, изучать подробно его особенности не будем.

Независимо от типа выбранной схемы канализации для бани, крайне важно соблюдать прямолинейность магистрали. Если при прокладке трубопровода предусмотрены точки поворота, то в местах их обустройства потребуется соорудить смотровые колодцы

Трубы для отвода

В системе допускается использование пластиковых, чугунных, бетонных, асбестоцементных, а также керамических труб. Не рекомендуется использовать изделия из стали ввиду их быстрого выхода из строя из-за воздействия коррозии.

Что касается диаметра, то он зависит от нагрузки на систему, как правило, устанавливаются трубы с внутренним диаметром 100-120мм. Закладка производится ниже уровня промерзания почвы, при этом делается наклон в сторону колодца или септика.

В местах поворотов трубы или разветвлений, следует устанавливать специальные колодцы смотрового типа, расскажем о них подробнее.

Выбор места под сооружение

Как правило, проблем с выбором площадки под установку септика не возникает. Коробку бани ставят не ближе 8-10 м от дома и хозяйственных построек. Поэтому места под септик хватает. Первую камеру можно установить непосредственно рядом с баней или даже под постройкой. Рассеивающую часть конструкции, в которой идет распыление стоков, планируют не ближе чем 5-7 м до пешеходных дорожек дома и 15-20 м до ближайшего водозабора. Понятно, что септик необходимо устанавливать таким образом, чтобы емкости располагались ниже по уровню местности, чем коробка бани, летняя кухня или жилые помещения.

Расположение на участке

Работая над проектом очистного сооружения для бани, следует взять на заметку важное обстоятельство — выбор места на участке под емкость

Советуем обратить внимание на рекомендации от специалистов:

  • Размещать очистную емкость следует на маленьком расстоянии от постройки, чтобы упростить подключение канализации.
  • Когда на территории располагается колодец, то дистанция до объекта равна нескольким 10 метров.
  • С осмотрительностью следует определять конструкцию на участках с высоким показателем УГВ.
  • При выборе места ориентируйтесь на то, чтобы оставалось пространство для проезда техники.
  • Учитывайте место выхода канализационной трубы из бани. Между трубой и конструкцией очищения не обязано быть углов в сто двадцать градусов и свыше. Если это требование проигнорировать, то появятся трудности при подключении.

Куда сливать воду из септика

Существует пару способов для отвода осветленных вод:

  • в грунт;
  • на рельеф;
  • в водоем.

Какой бы из указанных вариантов не был использован, необходимо чтобы была произведена качественная предварительная очистка.

Устройство фильтрующего колодца

Материалом для строительства может стать:

  • обычная металлическая или пластиковая бочка без дна;
  • кирпич (для кладки стенок колодца);
  • бетонные кольца;
  • гофрированная труба ПВХ «Корсис» (диаметр от 600 мм).

Копать шахту для ФК надо не ближе 20-м от водозабора (скважины, колодца). Глубина шахты строго не регламентирована. Главное – найти фильтрующий слой грунта. При низком залегании грунтовых вод надо, чтобы площадь фильтрующего слоя была как можно больше. Дно шахты засыпаем 10-сантиметровым слоем щебня.

Разравниваем дно шахты, трамбуем. Устанавливаем на дно емкость без дна – большая металлическая или прочная пластиковая бочка с перфорированными отверстиями напротив фильтрующей стенки шахты. Сгодится любая прочная емкость.

Вставляем сточную канализационную трубу в бочку.

Засыпаем пространство между стенками бочки и шахты мелким гравием или щебнем до уровня верхних отверстий. Потом насыпаем слой глины и трамбуем. Далее – плодородный слой почвы. При большой площади фильтрации в песчаных грунтах, более 4 м2, суточная фильтрация составит от 600 до 1000 л/сутки. Этого вполне достаточно не только для банных стоков, но и для фильтрации отходов из септика бытовых отходов загородного дома круглогодично.

Важно! Канализационные трубы, ФК и септик надо обязательно утеплить. Установленные в грунт емкости необходимо заякорить – закрепить к балласту на дне ямы

Это может быть бетонная стяжка, забетонированные трубы, бетонные плиты. Крепятся при помощи хомутов, тросов, технических строп. Это предотвратит возможность всплытия емкости во вспучиваемых грунтах.

Сложнее дело обстоит, когда УГВ находится высоко. Метод подземной фильтрации не подойдет. Устройство герметичного накопителя – вот выход при высоком УГВ. Таким накопителем может быть выгребная яма, выполненная по санитарным нормам и правилам (СНиП). Согласно этим нормам она должна находиться не ближе 20 метров от скважин и колодцев. Яма должна быть герметичной.

Устройство приямка

Приямок для дренажной системы требуется в тех случаях, когда грунт на участке плохо впитывает воду. В таком случае стоки сначала скапливаются в приямке, а дойдя до определенной отметки, вода по трубам начинает вытекать за территорию участка. Чтобы вода не застаивалась, трубу укладывают под уклоном. Сам приямок можно выполнить из любых строительных материалов, способных задерживать воду.

При обустройстве приямка для канализации, следует обязательно установить водяной затвор для бани. Эта конструкция предотвратит попадание в баню неприятных запахов из канализации.

Водяной затвор имеет такое строение:

  • водосточная труба опускается в яму, не доставая до дна на 12 см;
  • на нее устанавливается пластина, которая в нижней части не закрепляется;
  • от дна до пластины должно оставаться расстояние в 6 см, которое и обеспечит водяной затвор.

Устройство герметичной ямы

Вся подобная система выгладит просто и удобно монтируется. Разводка канализации по дому выводится в бочку, вкопанную не ближе 5-6 м. В яму собираются все стоки, откачивать ассенизаторской машиной весьма удобно, особенно если расстояние от забора будет не больше 2 м.

Вкапывать бочку нужно не глубже 7 м. В противном случае откачивающий шланг не сможет забрать всю жижу и будет собирать только жидкость с поверхности. При расчетах расположения емкости необходимо учесть особенности рельефа местности. Если дом находится в низине, есть большая вероятность, что после сильных осадков вода будет скапливаться большим количеством. Рекомендуется использовать бочки большого размера, поскольку емкости с малым весом могут быть вытеснены на поверхность пучинистым грунтом и почвенными водами из ямы.

Если семья насчитывает больше двух человек, стоит задуматься над организацией сливной ямы переливного типа. Состоит конструкция из двух последовательно расположенных бочек. Расположены емкости одна чуть выше другой. Соединение обеспечивается посредством вмонтированной дополнительной трубы. Жидкость откачивается индивидуально из каждой бочки.

В обоих вариантах бочка должна быть установлена, обеспечивая легкий доступ машине ассенизаторов. При герметичном запирании отверстия бочки необходимо оставить вентиляционное отверстие Ø100 мм для фановой трубы. Во время разложения органических отходов (фекальных масс) сточных вод образуется большое количество метана. Чтобы выводить его эффективно, труба должна возвышаться на полметра от уровня почвы. Если отвода газа не будет, бочка взорвется.

Спорным вопросом остается отмостка вокруг крышки бочки. Некоторые источники не рекомендуют заливать площадку вокруг отверстия бетоном. Поскольку при проседании почвы бетонный круг может начать давить на верхнюю часть емкости и тем самым повредить её герметичность.

Водопровод в бани своими руками

Наверняка не каждый любитель попариться захочет носить воду для бани ведрами. Поэтому при строительстве придется также подумать и об устройстве водопровода. Водопровод для бани должен быть построен по тем же правилам, что и для дома.

Водопровод в бани

Но отличие его состоит в том, что баня топится 1-2 раза в неделю, и постоянная положительная температура зимой там отсутствует. Для функционирования водопровода в бане зимой существует несколько способов:

  1. Оборудовать участки, подверженные риску замерзания, электрическим кабелем, которым обогревают тёплые полы.
  2. Устроить систему подачи воды так, что в ней будет осуществляться постоянная циркуляция воды с помощью насосов в контуре, продублированном ещё одной линией труб.
  3. Для предотвращения замерзания воды в трубе воду из нее попросту удаляют. Этот способ хорошо известен тем, кто использует погружные насосы, находящиеся непосредственно в скважине. Им достаточно сделать небольшое отверстие в шланге (2-3 мм) неподалеку от насоса, и сразу после его выключения вся вода из водопровода стекает обратно в скважину. На другом конце трубы ставят обратный клапан, который позволяет воздуху заполнять трубу при отекании воды. А при включении насоса клапан закрывается, и вода поступает в систему водоснабжения.

Устройство внутренней системы

Правильнее всего обустройство канализации выполнять еще на этапе строительства бани. Но бывают ситуации, когда приходится благоустраивать уже готовые эксплуатируемые постройки. Объемы выполняемых работ и их последовательность в каждом случае будут разные.

Монтаж системы на этапе строительства

После возведения фундамента определяют точки подключения трапов, раковин и других сантехнических элементов.

В местах прокладки основных веток системы выкапывают траншеи глубиной в 50-60 см по отношению к уровню почвы, дно которых выравнивают с учетом угла наклона по направлению к септику

Глубина заложения труб от земной поверхности до верхней точки уложенной трубы должна составлять:

для южных регионов – 70 см;

для средней полосы – от 90 до 120 см;

для северных регионов – от 150 до 180 см.

Если высота цоколя достигает 30-40 см, то глубина прокладываемых траншей должна составлять порядка 80-100 см относительно верхней точки возведенного основания.

Укладку трубопровода в соответствии со схемой канализации стоит начинать с монтажа основной трубы, не забывая соблюдать уклон. От нее будут отходить крупные узловые элементы и боковые ветки, выполненные их элементов того же или меньшего диаметра. В конечном виде все сливы, предусмотренные конструкцией парной, должны быть соединены в единый трубопровод.

Под концом выходной трубы прокапывают яму для обустройства стока воды. Чтобы проверить правильность уклона труб делают пробный слив. Для этого поочередно во все сливные отверстия заливают небольшие порции воды.

В ведро, размещенное в конце выходной трубы, должен вылиться такой же объем жидкости, что и был залит в отверстия.

В точках подключения сантехнического оборудования монтируют вертикальные отводки трубы, которые для предупреждения засорения посторонними предметами прикрывают заглушками

Высоту вертикальных отводков делают с запасом. После заливки пола и установки трапиков их легко будет обрезать. На этом же этапе монтируют вентиляционный стояк.

Если устройство канализации в бане выполняют на участке, который расположен в регионе с холодным климатом, стоит позаботиться об утеплении труб.

Для утепления можно использовать:

пенопластовые полуцилиндры; волокнистые материалы; рулоны вспененного полиэтилена.

Рекомендуем также прочесть о том, как выбрать утеплитель для канализационных труб. Чтобы снизить громкость создаваемых функционирующей системой звуков, трубы можно дополнительно обернуть шумопоглощающим материалом.

Сверху уложенных труб выстилают пленку, обеспечивая надежный слой изоляции, после чего формируют песчаную «подушку» высотой в 10-15 см

Настил в бане можно организовать двумя способами: путем создания протекающего пола, предполагающего укладку досок с зазором в 5 мм, или посредством создания наклонной поверхности.

Выбирая второй способ, важно следить, чтобы при укладке финишного покрытия выдерживался уклон в сторону трапика с тем, чтобы использованная вода не скапливалась, а сразу стекала в слив

Прокладка канализации в уже готовой постройке

Систему стока грязных вод можно смонтировать и в помещениях, которые уже введены в эксплуатацию. Для этого также потребуется составить схему разводки, обозначив точки подключения. В местах прокладки трубопровода придется вскрыть пол.

Монтаж канализационных отводов выполняют на уровне фундамента, а для вывода основной магистрали в одной из стен дома просверливают отверстие соответствующего диаметра

При установке трапов в парной и моечной важно соблюдать три основных требования:

  1. Водосливные трапы в парилке и бане располагают вровень с полом.
  2. Зазоры системы обрабатывают влагостойкими затирочными составами.
  3. Кафельную плитку выстилают лишь после завершения монтажа трапа.

Для подключения унитаза и обустройства вентиляции в туалете устанавливают тройник.

Чтобы снизить риск формирования отложений на стенках трубопровода, которое приводит к закупориванию проходного диаметра и засорение дренажного колодца, установите в душевой и на сливных люках в бане фильтрующую решетку. Она будет улавливать банные листья и мелкий мусор.

Устройство канализации для бани

  • максимальное количество посетителей (от этого зависит, какой вид канализации подойдет для конкретной бани и какой объем резервуара выбрать);
  • сезонность использования бани — зима, лето или круглый год;
  • совместная канализация для всего участка или обустройство отдельной сточной системы для бани;
  • наличие туалета в здании бани;
  • тип грунта;
  • промерзание почвы;
  • уровень залегания подземных вод.

После изучения всех особенностей участка и осуществления необходимых расчетов, можно обдумать, какой вид канализационной системы подходит для вашей бани — простая сливная конструкция, сточная (сливная) яма, дренажная система или большой и сложный септик.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
